CCC 60W - Hotte CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	Candy
Modèle	CCC 60W
Consommation annuelle d'énergie	52,0 kWh/an
Indice d'efficacité énergétique	81,3
Débit d'air maximum	423 m³/h
Pression d'air maximale	152 Pa
Niveau sonore	70 dB
Éclairage	LED 2,5 W, 61 lux
Nombre de vitesses	3 vitesses (basse, moyenne, grande)
Filtres	Filtre à graisse métallique + filtre à charbon actif (optionnel)
Mode d'évacuation	Extérieur (conduit 150 mm) ou recirculation
Distance minimale de la plaque de cuisson	70 cm (gaz/électrique), 80 cm (charbon/pétrole)
Pièces fournies	Hotte, conduit, tuyau d'échappement, support mural, plaques de fixation, vis, chevilles, 2 filtres à charbon
Entretien filtre à graisse	Nettoyage mensuel au détergent
Entretien filtre à charbon	Remplacement annuel
Type d'ampoule	LED 2,5 W remplaçable
Sécurité	Arrêt moteur, bouton d'arrêt ; nécessité de couper l'alimentation avant entretien

FOIRE AUX QUESTIONS - CCC 60W CANDY

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 70 cm pour les cuisinières à gaz ou électriques, et de 80 cm pour les cuisinières au charbon ou au pétrole.

Comment installer la hotte en mode évacuation extérieure ?

Fixez le support mural, suspendez la hotte, puis raccordez le conduit d'extraction de diamètre 150 mm au clapet anti-retour. Assurez-vous que les fixations sont solides et respectez les distances de sécurité.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse métallique doit être nettoyé tous les mois avec un détergent ménager ou à l'eau tiède savonneuse. Ne pas utiliser de produits abrasifs ou de brosses métalliques.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé une fois par an, ou plus souvent en cas d'utilisation intensive. Il piège les odeurs et est utilisé uniquement en mode recirculation.

Comment remplacer l'ampoule LED de la hotte ?

Coupez d'abord l'alimentation électrique. Attendez que l'ampoule refroidisse. Retirez le filtre à graisse métallique, puis remplacez l'ampoule par une LED de 2,5 W identique.

Que faire si la hotte ne fonctionne pas et que l'éclairage est allumé ?

Cela peut provenir d'une pale de ventilateur coincée ou d'un moteur endommagé. Coupez l'alimentation et faites appel à un professionnel qualifié pour la réparation.

Peut-on utiliser la hotte sans filtre à graisse ?

Non, il est impératif d'utiliser la hotte avec un filtre à graisse propre. Un filtre absent ou saturé peut présenter un risque d'incendie.

Quel est le niveau sonore de cette hotte ?

Le niveau de bruit est de 70 dB, ce qui correspond à un fonctionnement standard pour ce type d'appareil.

Comment couper la hotte après la cuisson ?

Utilisez le bouton d'arrêt (0) pour couper le moteur. Pensez également à éteindre l'éclairage avec son bouton dédié pour économiser l'énergie.

La hotte est-elle adaptée à une cuisinière à gaz ?

Oui, mais respectez une distance minimale de 70 cm entre la surface de cuisson et la partie inférieure de la hotte. Ne laissez jamais de flammes vives sous la hotte.

MODE D'EMPLOI CCC 60W CANDY

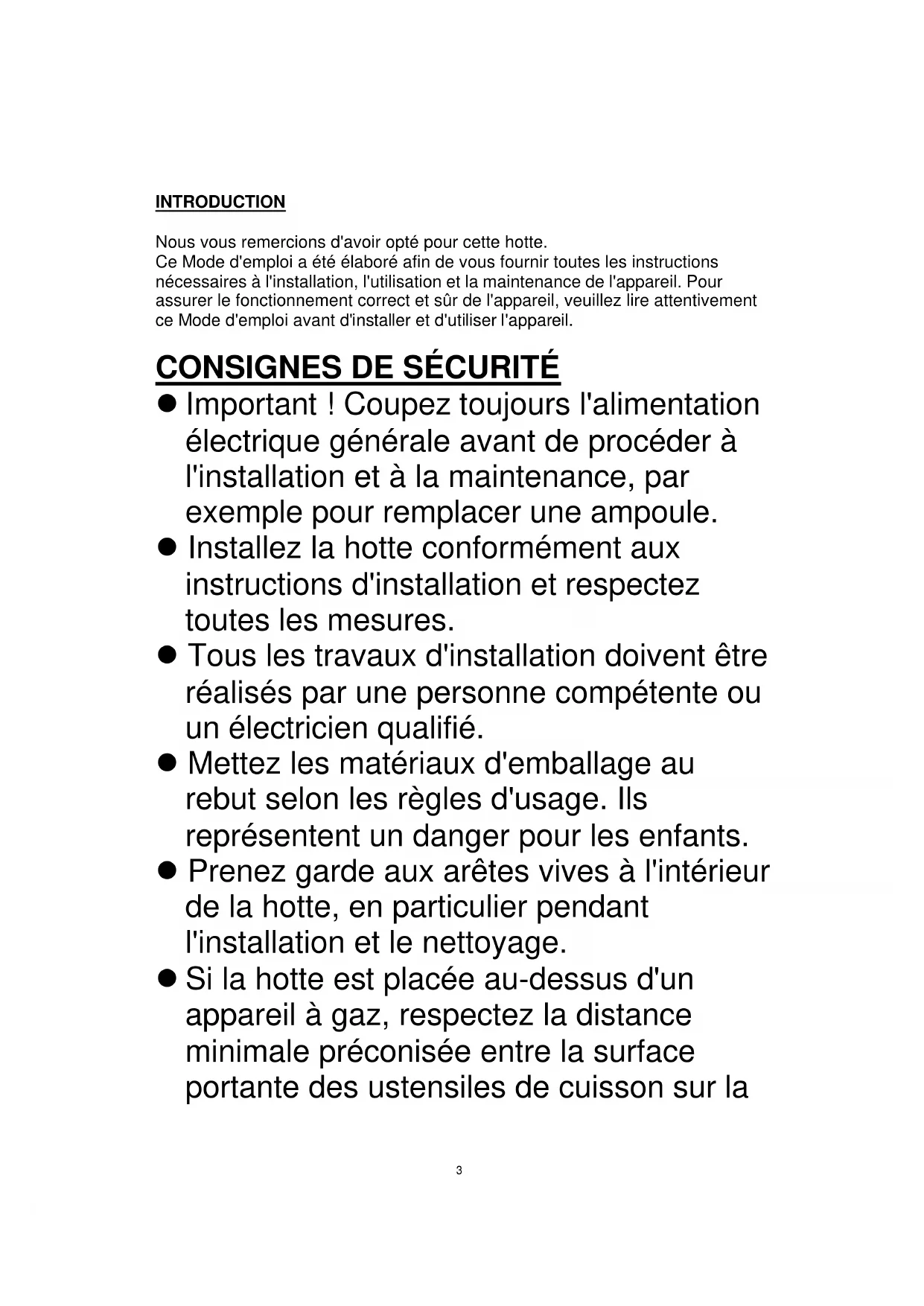

Nous vous remercions d'avoir opté pour cette hotte.

Ce Mode d'emploi a été élaboré afin de vous fournir toutes les instructions nécessaires à l'installation, l'utilisation et la maintenance de l'appareil. Pour assurer le fonctionnement correct et sûr de l'appareil, veuillez lire attentivement ce Mode d'emploi avant d'installer et d'utiliser l'appareil.

CONSIGNES DE SÉCURITÉ

- Important ! Coupez toujours l'alimentation électrique générale avant de procéder à l'installation et à la maintenance, par exemple pour remplacer une ampoule.

- Installez la hotte conformément aux instructions d'installation et respectez toutes les mesures.

- Tous les travaux d'installation doivent être réalisés par une personne compétente ou un électricien qualifié.

- Mettez les matériaux d'emballage au rebut selon les règles d'usage. Ils représentent un danger pour les enfants.

- Prenez garde aux arêtes vives à l'intérieur de la hotte, en particulier pendant l'installation et le nettoyage.

- Si la hotte est placée au-dessus d'un appareil à gaz, respectez la distance minimale préconisée entre la surface portante des ustensiles de cuisson sur la

plaque de cuisson et la partie inférieure de la hotte. Cette distance doit être de :

Cuisinières à gaz : 70 cm

Cuisinières électriques : 70 cm

Cuisinières au charbon ou au pétrole : 80 cm

- Veillez à ne pas plier les conduits à plus de 90 degrés, car cela réduirait l'efficacité de la hotte.

- La hotte est conçue exclusivement pour un usage domestique.

- Placez toujours un couvercle sur les casseroles et les poêles lorsque vous cuisinez sur une cuisinière à gaz.

- N'essayez pas d'utiliser la hotte sans filtres à graisse ou avec des filtres excessivement graisseux !

- En mode extraction, l'air est évacué de la pièce par la hotte. Veillez à observer les mesures de ventilation correctes. La hotte élimine les odeurs de la pièce, mais pas la vapeur.

- La pièce sera bien aérée si vous utilisez la hotte en même temps que les appareils qui brûlent du gaz ou d'autres combustibles.

- N'installez pas la hotte au-dessus d'une cuisinière équipée d'un gril en hauteur.

- Ne laissez jamais les friteuses sans surveillance, car les graisses ou huiles surchauffées pourraient prendre feu.

- Ne laissez jamais de flammes vives sous la hotte.

- Si la hotte est endommagée, évitez de l'utiliser.

- Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, son agent de maintenance ou autres collaborateurs dûment qualifiés, afin d'éviter tout risque.

- Cet appareil ne doit pas être utilisé par des enfants de moins de 8 ans ou des personnes ayant de faibles capacités physiques, mentales ou sensorielles, sans expérience et/ou aux compétences insuffisantes, à moins qu'elles ne soient sous la supervision d'une personne responsable de leur sécurité ou formées par cette personne en ce qui concerne l'utilisation sûre de l'appareil et qu'elles comprennent les risques impliqués.

N'autorisez pas les enfants à jouer avec l'appareil. Le nettoyage et la maintenance incombant à l'utilisateur ne peuvent pas être confiés à des enfants laissés sans surveillance.

- Prudence : L'appareil et ses pièces accessibles peuvent devenir très chauds pendant le fonctionnement. Prenez garde à ne pas toucher les éléments chauffants. Maintenez les enfants de moins de 8 ans à l'écart, à moins qu'ils ne restent en permanence sous surveillance.

- La pièce sera bien aérée si vous utilisez la hotte en même temps que les appareils qui brûlent du gaz ou d'autres combustibles.

– Le non-respect des instructions de nettoyage peut entraîner un risque d'incendie.

- Ne flambez pas des aliments sous la hotte.

- PRUDENCE : Les pièces accessibles peuvent devenir très chaudes lorsqu'elles sont utilisées avec les appareils de cuisson.

– Veillez à ne pas rejeter l'air dans un conduit conçu pour évacuer les fumées des appareils qui brûlent du gaz ou d'autres combustibles.

- Distance minimale entre la surface portante des ustensiles de cuisson sur la plaque de cuisson et la partie inférieure de la hotte. (Si la hotte est placée au-dessus d'un appareil à gaz, cette distance doit être d'au moins 70 cm.)

- Observez impérativement les réglementations concernant le rejet d'air.

- Nettoyez régulièrement l'appareil, selon la méthode décrite au chapitre « MAINTENANCE ».

- Avertissement : Des vis ou fixations qui ne sont pas installées conformément à ces instructions peuvent représenter un risque électrique.

- Pour les instructions concernant la fixation de l'appareil fixe et la méthode de fixation de l'appareil à son support, veuillez consulter la section « INSTALLATION ET FIXATION ».

- Pour les instructions relatives au remplacement des ampoules, veuillez consulter la section « Remplacement des ampoules ».

PIÈCES FOURNIES

Description	Illustration		Qté
Hotte			1
Conduit			1
Tuyau d'échappement (150 mm de diamètre)			1
Support mural			1
Plaque I			1
Plaque II			1
Vis (4 mm x 40 mm)			7
Vis (4 mm x 30mm)			2
Cheville murale			9
Vis (4 mm x 8 mm)			6
Filtre à charbon			2

INSTALLATION (SORTIE D'AIR EXTÉRIEURE)

Si vous disposez d'une sortie vers l'extérieur, vous pouvez raccorder votre hotte, comme illustré ci-dessous, à l'aide d'un conduit d'extraction (émail, aluminium, tuyau flexible ou matériau non inflammable de 150 mm de diamètre intérieur).

1. Avant l'installation, coupez l'appareil et débranchez-le de la prise.

1. Pour obtenir l'effet optimum, la hotte doit être placée à une distance de 70\~80 cm au-dessus du plan de cuisson.

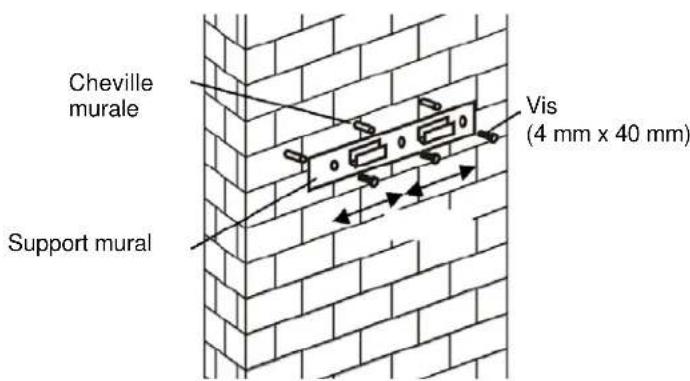

1. Forez trois trous pour fixer le support mural. Vissez et serrez le support mural au mur à l'aide des vis (4 mm x 40 mm) et des chevilles murales fournies.

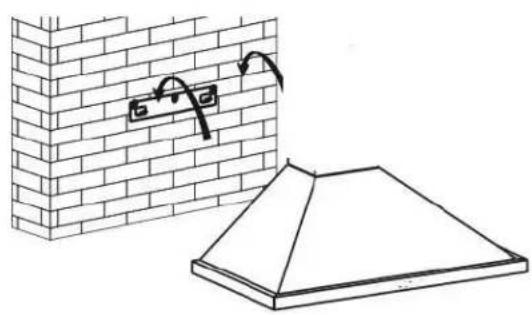

1. Suspendez l'appareil au crochet du support mural et fixez l'appareil à l'aide des deux vis (4 mm x 30 mm).

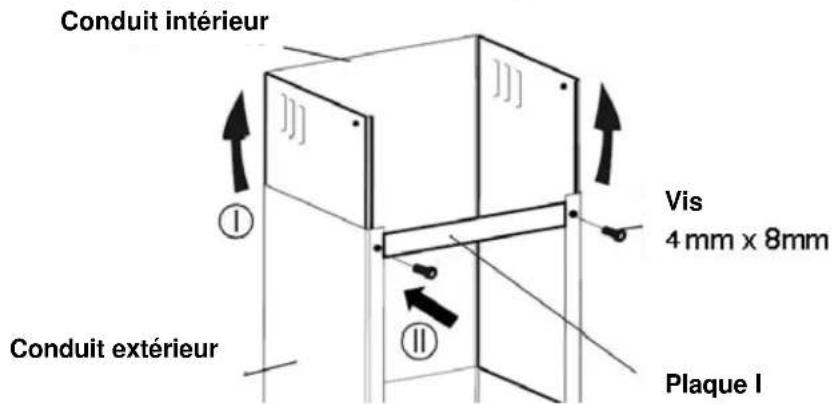

1. Les plaques I et II servent à fixer le conduit au mur. Placez le conduit intérieur sur le conduit extérieur. Tirez ensuite le conduit intérieur vers le haut. Installez la plaque I sur le conduit à l'aide de deux vis (4 mm x 8 mm).

Placez le conduit sur la hotte et déterminez l'emplacement des plaques I et II.

Forez des trous pour fixer les plaques I et II.

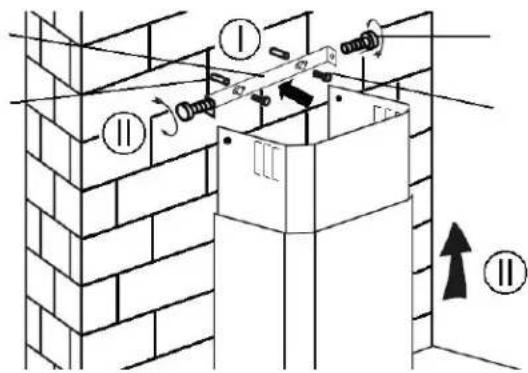

Fixez la plaque II au mur à l'aide de deux vis (4 mm x 40 mm) et chevilles murales.

1. Retirez le conduit de la hotte. Accrochez le tuyau d'échappement au clapet anti-retour, comme illustré ci-dessous.

1. Remettez le conduit dans la hotte. Avant de lever le conduit à la hauteur souhaitée, fixez la plaque II au mur à l'aide de deux vis (4 mm x 40 mm) et chevilles murales. Levez le conduit jusqu'à la hauteur souhaitée et fixez-le à la plaque II à l'aide de deux vis (4 mm x 8 mm)

Fixez le conduit inférieur à la hotte à l'aide de deux vis (4 mm x 8 mm).

1. Avant utilisation, lisez toutes les instructions et vérifiez que la puissance de la hotte correspond à la puissance de l'alimentation.

INSTALLATION (OPTION POUR PRISE D'AIR INTÉRIEURE)

Si vous ne disposez pas d'une sortie vers l'extérieur, le tuyau d'échappement est inutile et la procédure d'installation est similaire à celle décrite à la section « INSTALLATION (SORTIE D'AIR EXTÉRIEURE) ».

Filtre à charbon actif

Le filtre à charbon actif peut être utilisé pour piéger les odeurs.

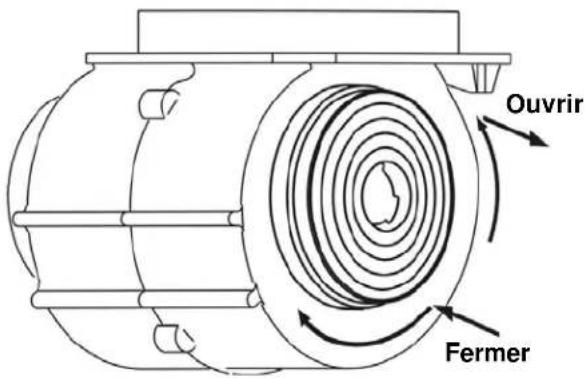

Pour pouvoir installer le filtre à charbon actif, commencez par décrocher le filtre anti-graisse métallique. Appuyez sur la poignée et tirez-la vers le bas.

Placez le filtre à charbon actif dans l'appareil et fixez-le en le tournant. Répétez les instructions de l'autre côté.

REMARQUE :

o Vérifiez que le filtre est bloqué correctement. À défaut de quoi, il pourrait se desserrer et endommager l'appareil.
o Filtre à charbon actif accroché, la puissance d'aspiration sera réduite.

FONCTIONNEMENT

Bouton d'arrêt du moteur 0

Appuyez sur ce bouton pour arrêter le fonctionnement du moteur.

Bouton basse vitesse

Appuyez sur ce bouton pour lancer le fonctionnement à basse vitesse.

Bouton vitesse moyenne

Appuyez sur ce bouton pour lancer le fonctionnement à vitesse moyenne.

Bouton grande vitesse

Appuyez sur ce bouton pour lancer le fonctionnement à grande vitesse.

Bouton d'éclairage

Appuyez une fois dessus pour allumer la LED. Appuyez de nouveau sur ce bouton pour couper la lampe.

MAINTENANCE

Avant de procéder au nettoyage, coupez l'appareil et tirez la fiche.

I. Nettoyage régulier

Utilisez un chiffon doux imbibé d'eau tiède savonneuse ou de détergent ménager. N'utilisez jamais de brosses métalliques, de produits chimiques ou d'abrasifs, ni de brosses dures pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre anti-graisse métallique

ESSENTIEL : Nettoyez le filtre tous les mois pour éviter tout risque d'incendie.

Le filtre recueille les graisses, les fumées, la poussière, ... de sorte que le filtre affecte directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le à l'aide de détergent ménager.

III. Nettoyage annuel du filtre à charbon actif

Appliquez cette procédure UNIQUEMENT sur un appareil à recirculation (sans prise vers l'extérieur). Ce filtre piège les odeurs et doit être remplacé une fois par an, en fonction de la fréquence d'utilisation de la hotte.

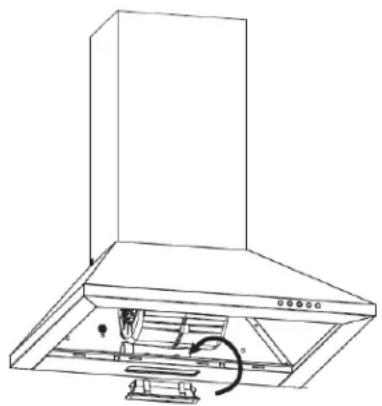

IV. Remplacement de la lampe

1. Commencez par couper l'appareil et par tirer la fiche.
2. Avant de la remplacer, attendez que la lampe soit refroidie.
3. Retirez les filtres anti-graisse métalliques.
4. Remplacez par le même type d'ampoule (ampoule LED 2,5 W).

Problème	Cause	Solution
La lampe est allumée, mais le ventilateur ne fonctionne pas	La pale du ventilateur est coincée.	Coupez l'appareil. Les réparations doivent être confiées exclusivement au personnel de maintenance qualifié.
	Le moteur est endommagé.
Ni la lampe ni le ventilateur ne fonctionnent	Ampoule LED grillée.	Remplacez par une ampoule de puissance correcte.

Informations sur la hotte

	Symbole	Valeur	Unité
Identification du modèle		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Consommation annuelle d'énergie	AEChotte	52,0	kWh/a
Facteur d'augmentation avec le temps	f 1,6
Efficacité dynamique des fluides	FDEhotte 12,2
Indice d'efficacité énergétique	EEIhotte 81,3
Débit d'air mesuré à l'efficacité maximale	QBEP 248,4		m3/h
Pression d'air mesurée au point d'efficacité maximale	PBEP 152 Pa
Débit d'air maximum	Qmax	423	m3/h
Puissance électrique absorbée mesurée au point d'efficacité maximale	WBEP	86	W
Puissance nominale du système d'éclairage	WL2,5		W
Éclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	61	lux
Puissance absorbée mesurée en mode veille	PS	-	W
Puissance absorbée mesurée en mode arrêt	P0,00		W
Niveau de bruit	Lw70 dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme à la réglementation de la Commission (EU) n° 65/2014 & 66/2014.

PROTECTION DE L'ENVIRONNEMENT :

Ce produit porte le symbole de tri sélectif des équipements électroniques usagés. Ce qui signifie que ce produit ne peut en aucun cas être jeté avec les déchets ménagers, mais doit faire l'objet d'un système de tri sélectif, comme le prévoit la Directive 2012/19/CE.

Il sera ensuite recyclé ou démonté afin de minimiser les impacts sur l'environnement. Les produits électriques et électroniques présentent en effet un risque potentiel pour l'environnement et la santé humaine, en raison de la présence de substances dangereuses.

Pour de plus amples informations, veuillez contacter vos autorités locales ou régionales.

Remarque :

Veuillez suivre la procédure suivante pour réduire l'impact global du processus de cuisson sur l'environnement (par ex. utilisation de l'énergie).

(1) Installez la hotte dans un endroit adéquat, suffisamment aéré.
(2) Nettoyez régulièrement la hotte de manière à ne pas obstruer l'écoulement d'air.
(3) N'oubliez pas de couper la lumière en fin de cuisson.
(4) N'oubliez pas de couper la hotte en fin de cuisson.

Informations pour le démontage

Ne démontez l'appareil que de la manière illustrée dans le Manuel d'utilisation. L'appareil ne peut en aucun cas être démonté par l'utilisateur. En fin de vie, ne jetez pas l'appareil avec les déchets ménagers. Demandez des conseils pour le recyclage auprès de l'autorité locale ou du revendeur local.
