MANUAL DE UTILIZARE CCC 60W CANDY

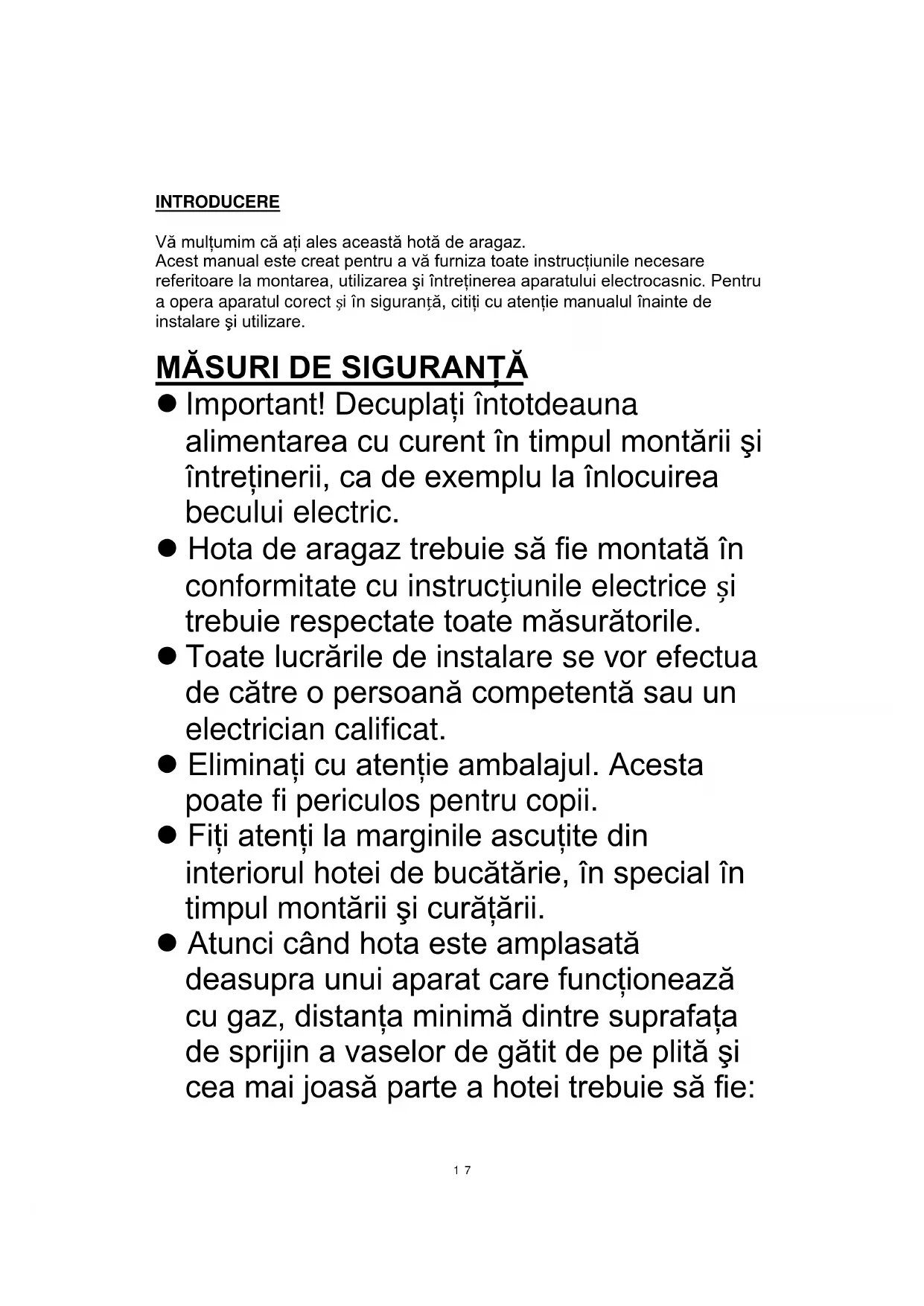

171INTRODUCERE Vă mulţumim că aţi ales această hotă de aragaz. Acest manual este creat pentru a vă furniza toate instrucţiunile necesare referitoare la montarea, utilizarea şi întreţinerea aparatului electrocasnic. Pentru a opera aparatul corect și în siguranță, citiţi cu atenţie manualul înainte de instalare şi utilizare. Important! Decuplaţi întotdeauna alimentarea cu curent în timpul montării şi întreţinerii, ca de exemplu la înlocuirea becului electric.

Hota de aragaz trebuie să fie montată în conformitate cu instrucțiunile electrice și trebuie respectate toate măsurătorile. Toate lucrările de instalare se vor efectua de către o persoană competentă sau un electrician calificat. Eliminaţi cu atenţie ambalajul. Acesta poate fi periculos pentru copii. Fiţi atenţi la marginile ascuţite din interiorul hotei de bucătărie, în special în timpul montării şi curăţării. Atunci când hota este amplasată deasupra unui aparat care funcţionează cu gaz, distanţa minimă dintre suprafaţa de sprijin a vaselor de gătit de pe plită şi cea mai joasă parte a hotei trebuie să fie: 172Maşini de gătit care funcţionează cu gaz: 70 cm Maşini de gătit electrice: 70 cm Maşini de gătit care funcţionează cu cărbuni sau păcură: 80 cm Verificaţi cablurile, să nu prezinte îndoituri mai ascuţite de 90 de grade, deoarece acestea vor reduce eficienţa hotei de aragaz. Hota de aragaz este doar pentru uz casnic. Puneţi întotdeauna capacele pe oale şi tigăi atunci când gătiţi pe un aragaz care funcţionează cu gaz. Nu încercaţi să folosiţi hota de aragaz fără filtrele pentru grăsime sau dacă filtrele sunt foarte pline de grăsime! Atunci când este în modul evacuare, aerul din încăpere este eliminat de hota de aragaz. Verificaţi să se respecte măsurile corespunzătoare de ventilaţie. Hota elimină mirosurile din încăpere, dar nu și aburul. Încăperea trebuie ventilată corespunzător atunci când hota este folosită în acelaşi 173timp cu electrocasnice care consumă gaz sau alţi combustibili A nu se instala deasupra unui aragaz cu grătar înalt. Nu lăsaţi tigăile nesupravegheate în timpul utilizării deoarece grăsimile sau uleiurile supraîncălzite se pot aprinde. Nu folosiţi flacăra deschisă sub hota de aragaz. Dacă hota este deteriorată, nu încercaţi să o utilizaţi. Dacă cablul de alimentare este deteriorat, trebuie înlocuit de către producător, de agenţii săi de service sau de persoane calificate similar pentru a evita pericolele. Acest aparat poate fi folosit de copii cu vârste de cel puţin 8 ani şi de persoane cu abilităţi fizice, senzoriale sau mentale reduse sau lipsite de experienţă şi cunoştinţe dacă sunt supravegheate sau instruite cu privire la utilizarea în siguranţă a aparatului şi dacă înţeleg pericolele aferente. Este interzis copiilor să se joace cu acest aparat. Curăţarea şi întreţinerea 174efectuate de către utilizator nu se vor face de către copii fără a fi supravegheaţi. Atenţie: Aparatul şi piesele accesibile pot deveni fierbinţi în timpul funcţionării. Evitaţi să atingeţi elementele de încălzire. Copiii cu vârste sub 8 ani nu trebuie lăsaţi în apropiere, cu excepţia cazului când sunt permanent supravegheaţi. - Încăperea trebuie ventilată corespunzător atunci când hota este folosită în acelaşi timp cu electrocasnice care consumă gaz sau alţi combustibili - Există riscul de incendiu dacă nu se efectuează curăţarea în conformitate cu instrucţiunile - Nu folosiţi flacăra deschisă sub hota de aragaz. - ATENŢIE: Piesele accesibile pot deveni fierbinţi atunci când sunt folosite cu aparatură de gătit. - Aerul nu trebuie evacuat într-un coş folosit pentru evacuarea fumului de la electrocasnice care consumă gaz sau alţi combustibili.

175- Verificaţi distanţa minimă dintre

suprafaţa de sprijin a vaselor de gătit de pe plită şi cea mai joasă parte a hotei. (Atunci când hota este amplasată deasupra unui aparat care consumă gaz, distanţa trebuie să fie de cel puţin 70 cm) - Trebuie respectate reglementările privind evacuarea aerului. Curăţaţi periodic aparatul, respectând metodele prezentate în capitolul ÎNTREŢINERE

Atenţionare: Dacă şuruburile sau dispozitivele de prindere nu sunt montate în conformitate cu aceste instrucţiuni, apar pericolele cauzate de electricitate În ceea ce priveşte instrucţiunile referitoare la modul de fixare a aparatelor fixe şi modul în care trebuie montat aparatul pe suport, consultaţi secţiunea „MONTARE ŞI FIXARE”. În ceea ce priveşte instrucţiunile referitoare la schimbarea becurilor, consultaţi secţiunea „schimbarea becurilor”. 176PIESE LIVRATE Descriere Ilustrare Cant. Hotă de aragaz

177Dacă aveţi o evacuare spre exterior, hota de aragaz poate fi conectată conform imaginii de mai jos, cu ajutorul unei conducte de evacuare (email, aluminiu, conductă flexibilă sau material rezistent la foc cu diametru interior de 150 mm) MONTARE (VENTILARE ÎN EXTERIOR)

1. Înainte de montare, decuplaţi unitatea şi scoateţi fişa din priză.

2. Hota de aragaz se montează la o distanţă de 70~80 cm de suprafaţa de gătit

pentru a avea un randament optim.

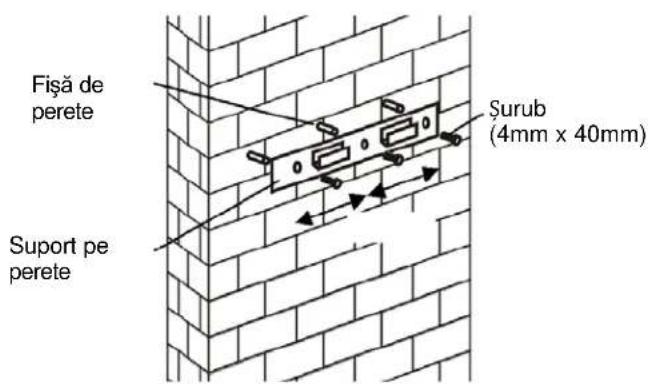

3. Faceţi 3 găuri pentru a monta suportul de perete. Prindeţi şi strângeţi strâns

suportul pe perete folosind şuruburile (4mm x 40 mm) şi fişele de perete furnizate.

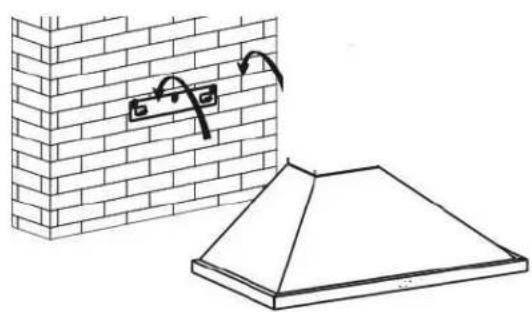

Șurub (4mm x 40mm) Fişă de perete Suport pe perete 1784. Ridicaţi aparatul pe cârligul suportului de perete şi fixaţi-l cu 2 şuruburi (4mm x 30mm).

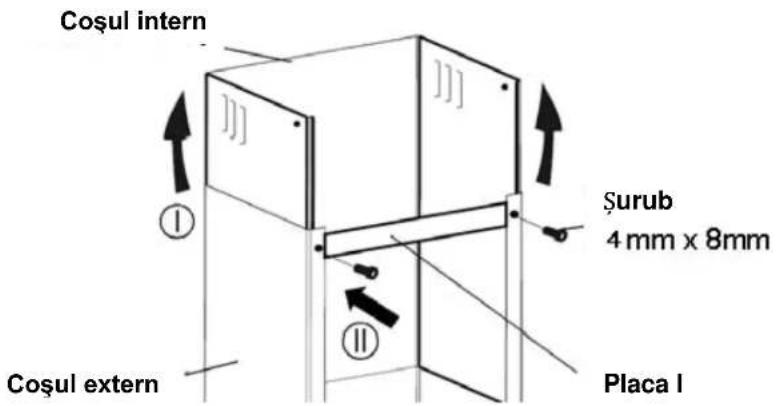

5. Plăcile I şi II sunt folosite pentru a monta coşul pe perete. Aşezaţi coşul interior

în coşul exterior. Apoi trageţi în sus coşul interior. Montaţi placa I pe coş cu ajutorul a două şuruburi (4 mm x 8mm). Coşul intern Coşul extern Placa I Șurub 179Puneţi coşul pe hota de aragaz şi stabiliţi poziţia plăcilor I şi II. Faceţi găuri pentru a monta plăcile I şi II. Montaţi placa II pe perete cu ajutorul a două şuruburi (4mm x 40mm) şi a fişelor.

6. Scoateţi coşul din hota de aragaz. Fixaţi conducta de evacuare pe valva cu un

singur sens, aşa cum se prezintă în imaginea de mai jos.

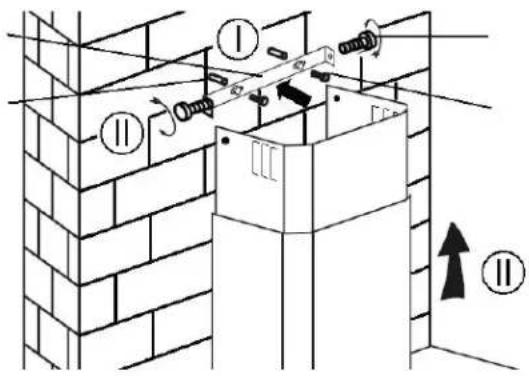

7. Puneţi coşul înapoi pe hota de aragaz. Înainte de a ridica coşul la înălţimea

dorită, montaţi placa I pe perete cu ajutorul a două şuruburi (4mm x 40mm) şi a fişelor. Ridicaţi coşul la înălţimea dorită şi montaţi coşul pe placa II folosind 2 şuruburi (4mm x 8mm)

180Fixaţi coşul inferior pe hota de aragaz cu 2 şuruburi (4x8mm)

8. Înainte de utilizare, citiţi toate instrucţiunile şi asiguraţi-vă că, capacitatea

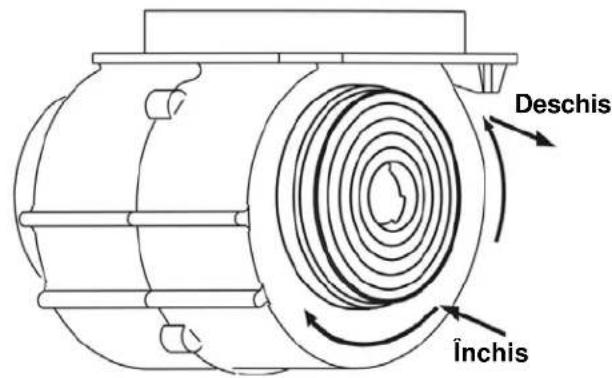

nominală a hotei de aragaz corespunde capacităţii nominale a reţelei de alimentare cu curent. Dacă nu aveţi o evacuare spre exterior, conducta de evacuare nu este necesară şi montarea este similară celei prezentate în secţiunea „MONTARE (VENTILARE ÎN EXTERIOR)“ MONTARE (OPŢIONALĂ PENTRU VENTILAREA ÎN INTERIOR) Filtrul de carbon activ poate fi folosit pentru a evacua mirosurile nedorite. Filtru de carbon Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateţi filtrul pentru grăsime. Apăsaţi pe sistemul de închidere şi trageţi-l în jos. Puneţi filtrul de carbon activ în unitate şi fixaţi-l prin rotire. Repetaţi operaţiunea şi pe cealaltă parte. 181OBSERVAŢIE: o Asiguraţi-vă că filtrul este bine securizat. În mod contrar, se poate desface şi poate deteriora unitatea. o Atunci când se montează filtrul de carbon activ, puterea de aspirare va fi redusă. Decuplaţi butonul pentru motor UTILIZARE Apăsaţi acest buton pentru a opri funcţionarea motorului. Buton de viteză mică Apăsaţi acest buton pentru a funcționa la viteză mică. Buton de viteză medie Apăsaţi acest buton pentru a funcţiona la viteză medie. Buton de viteză mare Apăsaţi acest buton pentru a funcționa la viteză mare. Buton pentru lumină Apăsaţi o dată şi se va aprinde lampa LED. Apăsaţi din nou şi se va stinge lampa. Închis Deschis 182Înainte de curăţare, decuplaţi unitatea şi scoateţi fişa. ÎNTREŢINERE

I. Curăţarea regulată

Folosiţi o lavetă moale, umezită cu apă călduţă şi puţin detergent, sau cu detergent de uz casnic. Nu utilizaţi niciodată bureţi de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăţa unitatea.

II. Curăţarea lunară a filtrului pentru grăsime

ESENŢIAL: Curăţarea lunară a filtrului poate împiedica riscul producerii unui incendiu. Filtrul colectează grăsime, fum şi praf; aşadar afectează direct eficienţa hotei. Dacă filtrul nu este curăţat, reziduurile de grăsime (potenţial inflamabile) se vor îmbiba în filtru. Curăţaţi cu detergent de uz casnic obişnuit.

III. Curăţarea anuală a filtrului de carbon activ

Se aplică doar hotelor instalate ca unitate de recirculare a aerului (nu şi pentru cele cu ventilaţie în exterior). Acest filtru captează mirosurile neplăcute şi trebuie înlocuit cel puţin o dată pe an, în funcţie de frecvenţa cu care folosiţi hota.

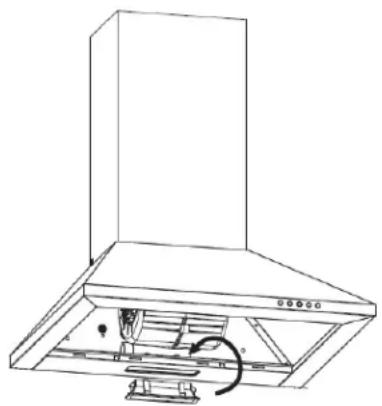

IV. Schimbarea becurilor

1. Opriţi mai întâi unitatea şi scoateţi cablul din priză.

2. Aşteptaţi până se răceşte becul înainte de a-l schimba.

3. Îndepărtaţi filtrele metalice pentru grăsime.

4. Înlocuiţi cu acelaşi tip de bec (lampă LED de 2,5 W).

183Defecţiune DEPANARE Cauză Soluţie Lumina se aprinde, dar ventilatorul nu funcţionează Lamela ventilatorului s- a blocat. Decuplaţi unitatea. Reparaţiile trebuie efectuate doar de personal de service calificat. Motorul este defect. Nici lumina şi nici ventilatorul nu funcţionează S-a ars lampa LED. Înlocuiţi becul cu altul cu putere corespunzătoare.

Simbol Valoare Unitate Identificarea modelului

Consumul anual de energie AEC 52,0 hood kWh/a Coeficientul de creştere în timp f 1,6 Eficienţa fluido-dinamică FDE 12,2 hood Indicele de eficiență energetică EEI 81,3 hood Debitul nominal de aer măsurat la punctul de eficienţă maximă Q 248,4 BEP

Presiunea aerului măsurată la punctul de eficienţă maximă P 152 BEP

Puterea electrică de intrare măsurată la punctul de eficienţă maximă W 86 BEP

Puterea nominală a sistemului de iluminat W 2,5

Iluminarea medie a sistemului de iluminat pe suprafaţa de gătit E 61 middle lux Consumul de putere măsurat în modul standby P -

Consumul de putere măsurat în modul oprit P 0,00

184Nivelul puterii acustice L 70

Metoda de măsurare şi calculare folosită la tabelul de mai sus s-a aplicat în conformitate cu reglementările Comisiei (UE) nr. 65/2014 şi 66/2014.

Acest produs este marcat cu un simbol de sortare selectivă a deşeurilor de echipamente electrice şi electronice. Aceasta înseamnă că produsul nu trebuie eliminat împreună cu deşeurile menajere, ci trebuie să facă obiectul unui sistem de colectare separată, în conformitate cu Directiva 2012/19/CE. Astfel va fi reciclat sau demontat pentru a reduce la minimum impactul asupra mediului, deoarece produsele electrice şi electronice pot fi avea un impact negativ asupra mediului şi sănătăţii umane, datorită prezenţei unor substanţe periculoase.

Pentru mai multe informaţii, contactaţi autorităţile locale sau regionale. Observaţie Mai jos puteţi vedea cum se poate reduce impactul total asupra mediului (de ex. utilizarea energiei) al procesului de gătire.

(1) Montaţi hota de aragaz într-un loc corespunzător, unde să existe o ventilaţie eficientă. (2) Curăţaţi regulat hota, astfel încât să nu se blocheze căile de ventilaţie. (3) Nu uitaţi să stingeţi becul de la hotă după ce gătiţi. (4) Nu uitaţi să opriţi hota după ce gătiţi. Nu demontaţi aparatul în alt mod decât cel prezentat în manualul de utilizare. Aparatul nu poate fi demontat de către utilizator. La sfârşitul ciclului de viaţă, aparatul nu trebuie eliminat împreună cu deşeurile menajere. Solicitaţi sfatul autorităţilor locale sau ale distribuitorilor. Informații privind demontarea
