CCC 60W - Digestor CANDY - Bezplatný návod na obsluhu

Typ produktu	Dekoračný odsávač pár
Značka	Candy
Model	CCC 60W
Ročná spotreba energie	52,0 kWh/rok
Index energetickej účinnosti	81,3
Maximálny prietok vzduchu	423 m³/h
Maximálny tlak vzduchu	152 Pa
Hladina hluku	70 dB
Osvetlenie	LED 2,5 W, 61 lux
Počet rýchlostí	3 rýchlosti (nízka, stredná, vysoká)
Filtre	Kovový tukový filter + filter s aktívnym uhlím (voliteľný)
Režim odvodu	Vonkajší (potrubie 150 mm) alebo recirkulácia
Minimálna vzdialenosť od varnej dosky	70 cm (plyn/elektrický), 80 cm (uhlie/olej)
Dodávané diely	Odsávač, potrubie, výfuková hadica, nástenný držiak, upevňovacie dosky, skrutky, hmoždinky, 2 uhlíkové filtre
Údržba tukového filtra	Mesačné čistenie čistiacim prostriedkom
Údržba uhlíkového filtra	Ročná výmena
Typ žiarovky	LED 2,5 W vymeniteľná
Bezpečnosť	Vypnutie motora, tlačidlo vypnutia; nutnosť odpojenia napájania pred údržbou

Často kladené otázky - CCC 60W CANDY

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Minimálna vzdialenosť je 70 cm pre plynové alebo elektrické sporáky a 80 cm pre sporáky na uhlie alebo olej.

Ako nainštalovať odsávač v režime vonkajšieho odvodu?

Upevnite nástenný držiak, zaveste odsávač, potom pripojte odsávacie potrubie s priemerom 150 mm k spätnej klapke. Uistite sa, že upevnenia sú pevné a dodržujte bezpečnostné vzdialenosti.

Ako čistiť kovový tukový filter?

Kovový tukový filter sa musí čistiť každý mesiac domácim čistiacim prostriedkom alebo teplou mydlovou vodou. Nepoužívajte abrazívne prostriedky ani kovové kefy.

Kedy je potrebné vymeniť filter s aktívnym uhlím?

Filter s aktívnym uhlím sa musí vymeniť raz ročne, alebo častejšie pri intenzívnom používaní. Zachytáva pachy a používa sa iba v režime recirkulácie.

Ako vymeniť LED žiarovku odsávača?

Najprv odpojte napájanie. Počkajte, kým žiarovka vychladne. Odstráňte kovový tukový filter, potom vymeňte žiarovku za identickú LED 2,5 W.

Čo robiť, ak odsávač nefunguje a osvetlenie svieti?

Môže to byť spôsobené zaseknutou lopatkou ventilátora alebo poškodeným motorom. Odpojte napájanie a na opravu zavolajte kvalifikovaného odborníka.

Je možné používať odsávač bez tukového filtra?

Nie, je nevyhnutné používať odsávač s čistým tukovým filtrom. Chýbajúci alebo nasýtený filter môže predstavovať riziko požiaru.

Aká je hladina hluku tohto odsávača?

Hladina hluku je 70 dB, čo zodpovedá štandardnej prevádzke pre tento typ zariadenia.

Ako vypnúť odsávač po varení?

Použite tlačidlo na vypnutie (0) na zastavenie motora. Nezabudnite tiež vypnúť osvetlenie jeho tlačidlom, aby ste ušetrili energiu.

Je odsávač vhodný pre plynový sporák?

Áno, ale dodržujte minimálnu vzdialenosť 70 cm medzi varnou doskou a spodnou časťou odsávača. Nikdy nenechávajte otvorený oheň pod odsávačom.

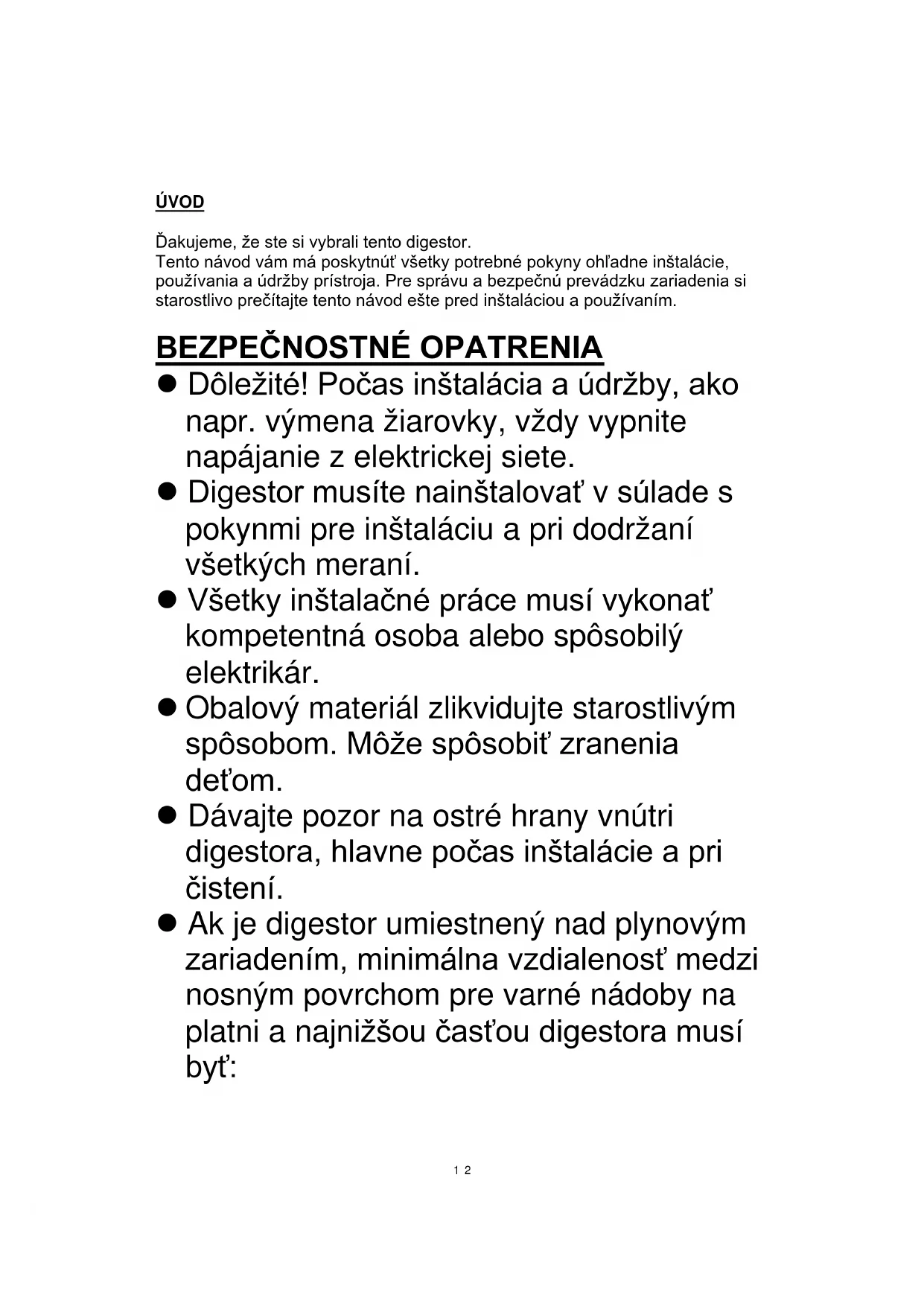

NÁVOD NA OBSLUHU CCC 60W CANDY

Đakujeme, že ste si vybrali tento digestor.

Tento návod vám má poskytnút' všetky potrebné pokyny ohľadne inštalácie, používania a údržby prístroja. Pre správu a bezpečnú prevádzku zariadenia si starostlivo prečítajte tento návod ešte pred inštaláciou a používaním.

• Dôležité! Počas inštalácia a údržby, ako napr. výmena žiarovky, vždy vypnite napájanie z elektrickej siete.
• Digestor musíte nainštalovať v súlade s pokynmi pre inštaláciu a pri dodržaní všetkých meraní.
• Všetky inštalačné práce musí vykonat' kompetentná osoba alebo spôsobilý elektrikár.
• Obalový materiál zlikvidujte starostlivým spôsobom. Môže spôsobit' zranenia det'om.
• Dávajte pozor na ostré hrany vnútri digestora, hlavne počas inštalácie a pri čistení.
• Ak je digestor umiestnený nad plynovým zariadením, minimálna vzdialenost' medzi nosným povrchom pre varné nádoby na platni a najnižšou čast'ou digestora musí byt':

Pece na uhlie alebo olej: 80 cm

- Digestor je určený len na používanie v domácnosti.

- Neskúšajte používať digestor bez filtrov na mastné látky alebo ak sú filtre veľmi zamastené!

- V režime odsávanie dochádza k odsávaniu vzduchu z miestnosti digestorom. Ubezpečte sa, že sú dodržané správne opatrenia na vetranie. Digestor odvádza z miestnosti pachy, ale nie paru.

- Počas používania digestora súčasne so zariadeniami spal'ujúcimi plyn alebo iné palivá treba mat' dostatočné vetranie miestnosti

- Zariadenie neinštalujte nad vyvýšený gril.

- Panvice nenechávajte počas vyprážania bez dozoru, pretože prehriate tuky alebo oleje sa môžu vznietit'.

- Poškodený digestor nepoužívajte.

- Ak došlo k poškodeniu prívodnej šnúry, musí ju vymenit' výrobca, jeho servisný zástupca alebo obdobne spôsobilá osoba, aby nedošlo k nebezpečenstvám.

- Tento prístroj môžu používať deti od 8 rokov a viac a osoby so zníženými telesnými, vnímacími alebo duševnými schopnosťami alebo s nedostatkom skúseností a znalostí, len ak majú dozor alebo dostali pokyny ohľadne používania prístroja bezpečným spôsobom a ak chápu nebezpečenstvá s ním súvisiace. Deti sa nesmú hrat’ s prístrojom. Čistenie a užívatel’skú údržbu nesmú vykonávať deti bez dozoru.

- Pozor: Prístroj a prístupné časti sa môžu počas prevádzky nahriat'. Dajte si pozor, aby ste sa nedotkli vyhrievacích článkov. Deti pod 8 rokov by sa pri prístroji nemali

zdržiavat' vôbec, ak nie sú pod neustálym dohl'adom.

– Počas používania digestora súčasne so zariadeniami spal'ujúcimi plyn alebo iné palivá treba mat' dostatočné vetranie miestnosti

– Existuje riziko požiaru, ak sa čistenie nevykonávať v súlade s pokynmi

- Pod digestorom neflambujte.

– POZOR: Prístupné časti sa pri používaní s prostriedkami na varenie môžu nahriat'.

– Vzduch sa nesmie odvádzat’ do komína, ktorý sa používa na odvádzanie výparov zo zariadení spal’ujúcich plyn alebo iné palivá.

– Minimálna vzdialenost' medzi nosným povrchom pre varné nádoby na platni a najnižšou čast'ou digestora. (Ak je digestor umiestnený nad plynovým zariadením, vzdialenost' musí byt' najmenej 70 cm

– Musíte dodržiavať predpisy o odvádzaní vzduchu.

• Prístroj čistite pravidelne spôsobom opísaným v kapitole ÚDRŽBA.
• Varovanie: Ak skrutky alebo upevňovacie zariadenia nenainštalujete podľa týchto pokynov, môže dôjst’ k elektrickým nebezpečenstvám
• Pokyny o spôsobe upevnenia fixného prístroja a to, ako sa prístroj má upevnit' k podpere, pozrite v časti „INSTALÁCIA A UPEVNENIE“.
• Pokyny o výmene žiarovky pozrite v časti „Výmena žiarovky“.

DODANÉ DIELY

Opis	Nákres		Poč.
Digestor			1
Komín			1
Výstupná rúra(priemer 150 mm)			1
Nástenná konzola			1
Doska I			1
Doska II			1
Skrutka(4 mm x 40 mm)			7
Skrutka(4 mm x 30mm)			2
Hmoždinka			9
Skrutka(4 mm x 8mm)			6
Filter s aktívnymuhlím			2

INŠTALÁCIA (EXTERNÉ VETRANIE)

Ak máte spravený vývod vonku, digestor môžete pripojit' ako je zobrazené na obrázku dole s pomocou odsávacieho potrubia (smalt, hliník, ohybná rúra alebo nehorľavý materiál s vnútorným priemerom 150 mm)

1. Prístroj pred inštaláciou vypnite a odpojte od siete.

1. Digestor treba pre dosiahnutie najlepšieho účinku umiestnit' 70\~80 cm nad varnu dosku.

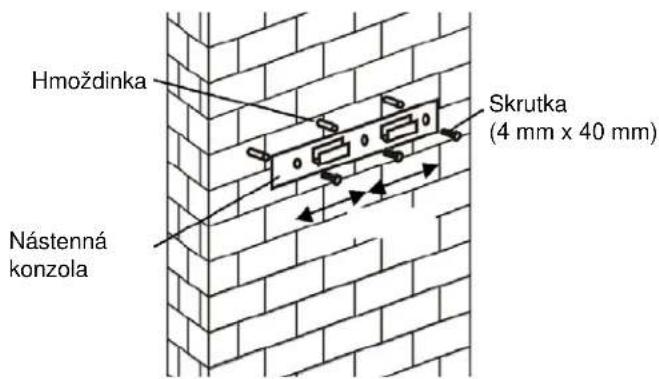

1. Vyvrtajte 3 otvory pre nástennú konzolu. Nástennú konzolu naskrutkujte a upevnite na stenu s dodanými skrutkami (4 mm x 40 mm) a hmoždinkami.

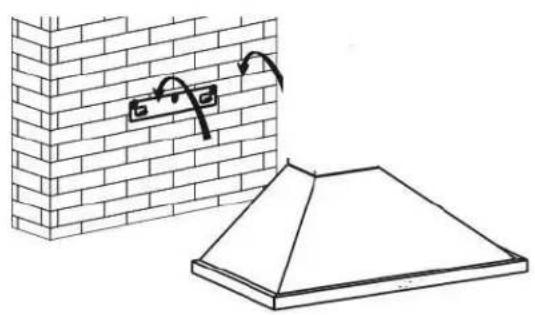

1. Prístroj zaveste na hák nástennej konzoly a pripevnite ho s 2 skrutkami (4 mm x 30 mm).

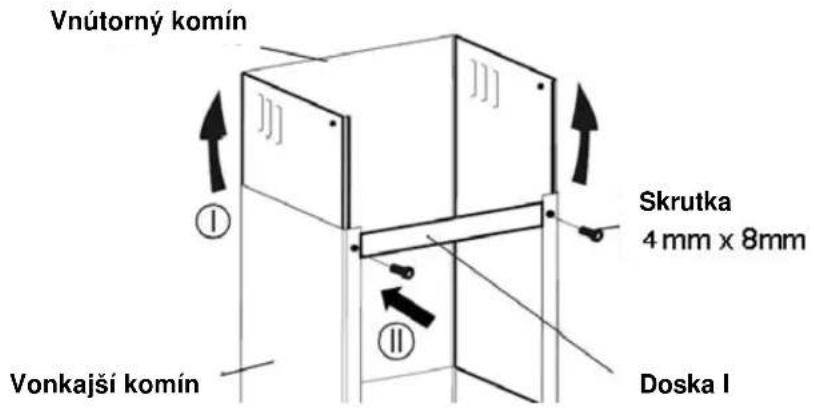

1. Dosky I a II sa používajú na uchytenie komína k stene. Vnútorný komín položte na vonkajší. Vnútorný komín potom vytiahnite dohora. Na komín nainštalujte dosku I s pomocou 2 skrutiek (4 mm x 8mm).

Komín položte na digestor a určite polohu dosiek I a II.

Vyvrtajte otvory pre dosky I a II.

Dosku II uchyt'te na stenu s pomocou 2 skrutiek (4 mm x 40 mm) a hmoždiniek.

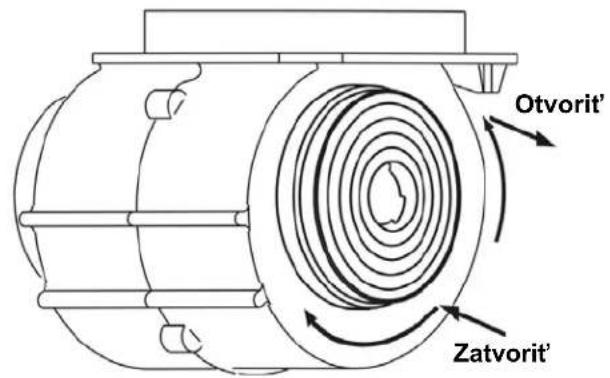

1. Komín vytiahnite z digestora. Odsávacie potrubie pripevnite na jednocestný ventil podľa zobrazenia nižšie.

Spodný komín upevnite na digestor s 2 skrutkami (4 x 8 mm)

1. Pred použitím si prečítajte všetky pokyny a ubezpečte sa, či sa menovitý výkon digestora zhoduje s menovitým výkonom napájania.

INŠTALÁCIA (VOLITEL'NÁ PRE VETRANIE DO INTERIÉRU)

Ak nemáte vývod vonku, odsávacie potrubie nie je potrebné a inštalácia je podobná ako v časti „INŠTALÁCIA (EXTERNÉ VETRANIE)“

Filter s aktivnym uhlím sa dá používať na zachytávanie pachov.

Na inštaláciu filtra s aktívnym uhlím treba najprv odobrat' kovový filter proti mastnote. Zatlačte zámok a potiahnite ho nadol.

Ten istý postup zopakujte na opačnej strane.

POZNÁMKA:

o Presvedčte sa, že filter je bezpečne zaistený. Ináč by sa mohol uvoľnit’ a spôsobit’ poškodenie jednotky.
o Po pripojení filtra s aktivnym uhlím sa zníži sací výkon.

PREVÁDZKA

Tlačidlo vypnutia motora 0

Toto tlačidlo stlačte, ak chcete zastaviť prevádzku motora.

Tlačidlo pomalých otáčok

Toto tlačidlo stlačte, ak chcete prevádzku pri nízkych otáčkach.

Tlačidlo stredných otáčok

Toto tlačidlo stlačte, ak chcete prevádzku pri stredných otáčkach.

Tlačidlo vysokých otáčok

Toto tlačidlo stlačte, ak chcete prevádzku pri vysokých otáčkach.

Tlačidlo svetla

Použite jemnú handričku navlhčenú s vlažnou jemne pynovou vodou alebo domácim čistiacim prostriedkom. Na čistenie jednotky nikdy nepoužívajte kovové podložky, abrazívny materiál ani pevné kefy.

II. Mesačné čistenie kovového filtra proti mastnote

DÔLEŽITÉ: Čistenie filtra raz za mesiac môže zabrániť riziku požiaru.

Filter zachytáva mast', dym a prach..... filter preto priamo vplýva na účinnost' digestora. Ak ho nevyčistíte, nazbierajú sa na ñom mastné zvyšky (potenciálne horľavé). Vyčistite ho s domácim čistiacim prostriedkom.

III. Ročné čistenie filtra s aktivnym uhlím

Používajte IBA na jednotku, ktorá je nainštalovaná ako obehová (nevyvedená von). Tento filter zachytáva pachy a musíte ho vymieňat' aspoň raz ročne podľa toho ako často sa digestor používa.

IV. Výmena svetla

Porucha	Príčina	Riešenie
Svetlo svieti, ale nefunguje ventilátor	List ventilátora sa zasekol.	Vypnite jednotku. Opravu môže vykonat' jedine spôsobilý servisný personál.
	Motor je poškodený.
Nefunguje ani svetlo ani ventilátor	LED svetlo vyhorelo.	Vymeňte za svetlo so správnym výkonom.

Informácie o digestore

	Symbol	Hodnota	Jednotka
Označenie modelu		CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
Ročná spotreba energie AEC hood		52,0	kWh/a
Faktor nárastu času	f 1,6
Účinnost' hydrodynamiky	FDEhob 2
Index energetickej efektivnosti	EEIhob 3
Nameraná rýchlost' prietoku vzduchu pri najlepšej účinnosti	QBEP 48,4		m3/h
Nameraný tlak vzduchu v najlepšom bode účinnosti	PBE 52		Pa
Maximálne prietok vzduchu	Qmax	423	m3/h
Nameraný elektrický príkon v najlepšom bode účinnosti	WBEP	86	W
Menovitý výkon svetelného systému	WL 2,5		W
Priemerné osvetlenie svetelného systému na varnom povrchu	Emiddle	61	lux
Nameraná spotreba energie v pohotovostnom režime	PS	-	W
Nameraná spotreba energie vo vypnutom režime	Pθ 0,00		W
Hladina akustického výkonu	LWA	70	dB

Spôsob merania a výpočtu v tabul'ke hore bol vykonaný v súlade s nariadením komisie (EÚ) č. 65/2014 a 66/2014.

OCHRANA ŽIVOTNÉHO PROSTREDIA:

Tento výrobok je označený so symbolom o selektívnom triedení odpadu z elektrických zariadení. To znamená, že tento výrobok sa nesmie likvidovať spolu s domácim odpadom, ale musí sa dostat’ do systému selektívneho zberu v súlade so smernicou 2012/19/ES.

Potom sa zrecykluje alebo rozoberie v záujme minimalizovania dopadov na životné prostredie, elektrické a elektronické výrobky sú potenciálne nebezpečné pre životné prostredie a l'udské zdravie kvôli prítomnosti nebezpečných látok.

Ak potrebujete viac informácií, spojte sa s miestnym alebo regionálnym úradom.

Poznámka:

Nižšie je uvedené, ako znížiť celkový dopad na životné prostredie (napr. používanie energií) pri procese varenia).

(1) Digestor nainštalujte na vhodnom mieste, kde je dostatočné vetranie.
(2) Digestor pravidelne čistite, aby sa neupchal vzduchovod.
(3) Po skončení varenia vypnite svetlo na digestore.
(4) Po skončení varenia vypnite digestor.

Informácie o demontáži

Prístroj nedemontujte iným spôsobom, než aký je uvedený v tomto návode na obsluhu. Prístroj môže demontovať aj užívatel'. Prístroj po skončení životnosti nesmiete likvidovať spolu s domácim odpadom. Rady o recyklácii vám poskytne miestny úrad alebo malopredajca.

CCC 60BA & CCC 60GH & CCC 60X & CCC 60N & CCC 60W
