Marca	Qlima
Modelo	PG 101
Tipo de producto	Barbacoa a gas portátil
Potencia	3,5 kW
Categoría de gas	I3B/P(30) / I3+(28-30/37)
Consumo máximo	255 g/h
Presión de gas	Butano 28-30 mbar, Propano 30/37 mbar
Botella de gas compatible	Butano 4,5-15 kg, Propano 3,9-13 kg
Número de quemadores	2
Encendido	Piezo integrado
Material principal	Acero y plástico
Rejilla de cocción	Acero cromado, desmontable
Bandeja recogegrasas	Sí, con cubeta desmontable
Uso	Solo exterior
Peso	Aproximadamente 6,75 kg (sin botella)
Dimensiones (aprox.)	No especificadas
Garantía	2 años
Mantenimiento	Limpiar después de usar, verificar los quemadores
Seguridad	Parada de emergencia, detección de fugas, no usar en interiores
Piezas de repuesto	Disponibles en el distribuidor

Preguntas frecuentes - PG 101 QLIMA

¿Esta barbacoa se puede usar en interiores?

No, esta barbacoa está diseñada solo para uso en exteriores en un lugar bien ventilado. Usarla en interiores puede provocar intoxicación por monóxido de carbono.

¿Qué tipo de gas usar?

Use butano o propano de baja presión. El regulador debe ser adecuado: 28-30 mbar para butano, 30/37 mbar para propano.

¿Cómo encender la barbacoa?

Asegúrese de que todos los botones estén en OFF. Abra el gas en la botella. Presione el botón de control izquierdo girándolo a la posición máxima, luego presione varias veces el botón de encendido piezo hasta que el quemador se encienda. Repita para el quemador derecho.

¿Qué hacer si el quemador no se enciende?

Cierre el gas (posición OFF), espere 5 minutos y vuelva a intentarlo. Si el problema persiste, verifique las conexiones y limpie el quemador. No intente repararlo usted mismo.

¿Cómo probar fugas de gas?

Aplique una solución de agua jabonosa en las conexiones y la manguera. Si aparecen burbujas, hay una fuga. Cierre el gas y haga reparar por un profesional.

¿Puedo usar la barbacoa con viento?

No, no use la barbacoa contra el viento si la velocidad del viento supera los 2 m/s. Colóquela en un lugar protegido.

¿Cómo limpiar la rejilla de cocción?

Use una solución de agua jabonosa suave y un cepillo no abrasivo. Enjuague con agua y seque. Para residuos difíciles, use un polvo limpiador no abrasivo.

¿Dónde colocar la botella de gas?

Coloque la botella en la parte trasera izquierda de la barbacoa, lo más lejos posible, sin tensar la manguera. Nunca coloque la botella debajo de la barbacoa o en el estante inferior.

¿Cómo guardar la barbacoa después de usar?

Deje enfriar, limpie las grasas, cierre la llave de la botella y desconéctela. Guarde la barbacoa en un lugar limpio y seco. La botella debe almacenarse en el exterior, a la sombra y fuera del alcance de los niños.

¿Qué hacer en caso de retroceso de llama?

Gire inmediatamente todos los botones de control, la llave de la botella y el regulador a OFF. Espere 5 minutos antes de volver a encender. Si el problema persiste, contacte a su distribuidor.

MANUAL DE USUARIO PG 101 QLIMA

Instrucciones de seguridad 10

Métodos de uso 10

Almacenamiento 13

Limpieza y mantenimiento 13

Condiciones de garantía 14

Especificaciones técnicas 15

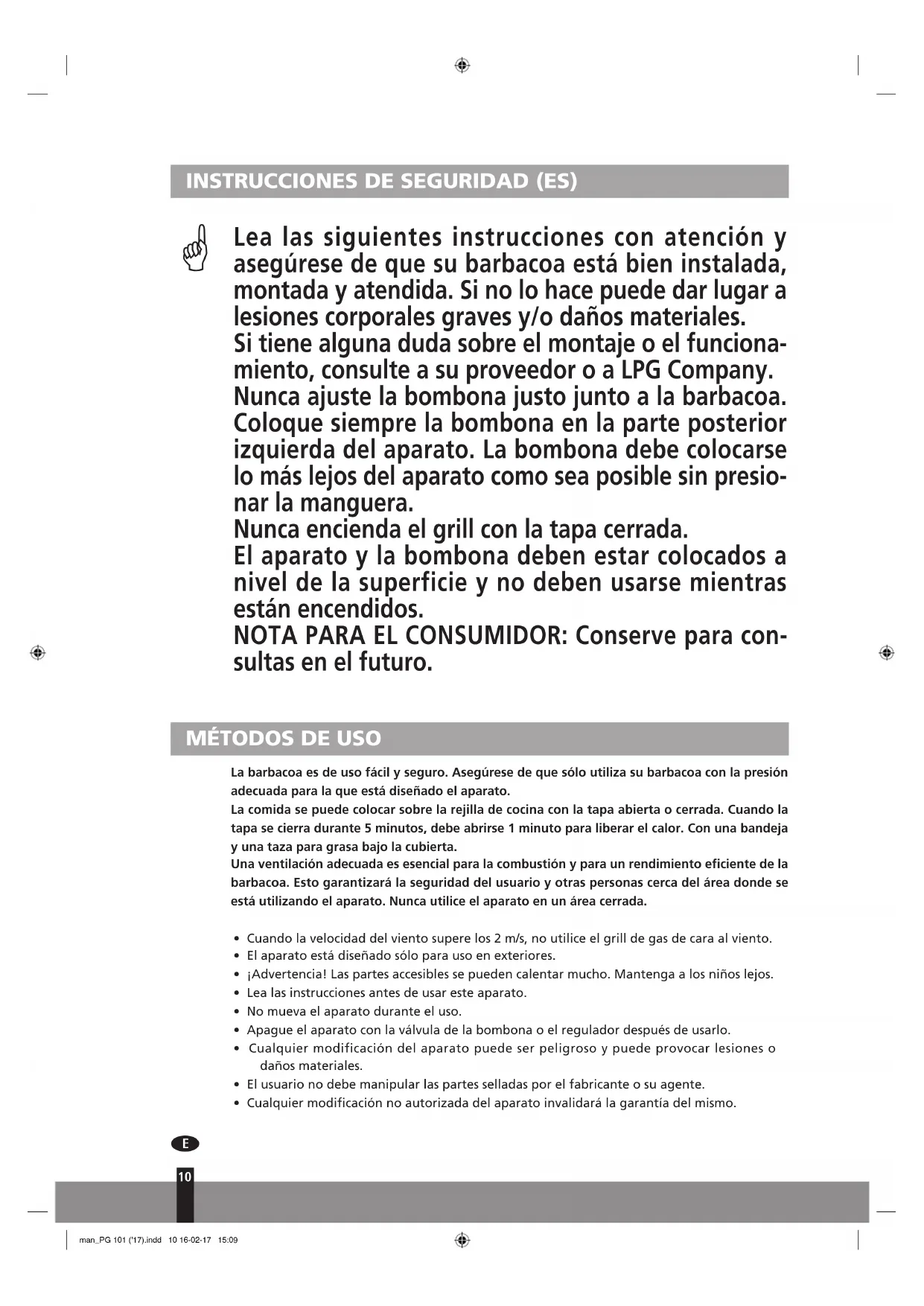

INSTRUCCIONES DE SEGURIDAD (ES)

Lea las siguientes instrucciones con atención y asegúrese de que su barbacoa está bien instalada, montada y atendida. Si no lo hace, puede dar lugar a lesiones corporales graves y/o daños materiales.

Si tiene alguna duda sobre el montaje o el funcionamiento, consulte a su proveedor o a LPG Company. Nunca ajuste la bombona solo junto a la barbacoa. Coloque siempre la bombona en la parte posterior izquierda del aparato. La bombona debe colocarse lo más lejos del aparato como sea posible sin presionar la manguera.

Nunca encienda el grill con la tapa cerrada.

El aparato y la bombona deben estar colocados a nivel de la superficie y no deben usarse cuando están encendidos.

NOTA PARA EL CONSUMIDOR: Conserve para consultas en el futuro.

MÉTODOS DE USO

La barbacoa es de uso fácil y seguro. Asegúrese de que solo utiliza su barbacoa con la presión adecuada para la que está diseñado el aparato.

La comida se puede colocar sobre la rejilla de cocina con la tapa abierta o cerrada. Cuando la tapa se cierra durante 5 minutos, deben abrirse 1 minuto para liberar el calor. Con una bandeja y una taza para grasas bajo la cubierta.

Una ventilación adecuada es esencial para la combustión y para un rendimiento eficiente de la barbacoa. Esto garantizará la seguridad del usuario y de las personas cerca del área donde se está utilizando el aparato. Nunca utilice el aparato en un área cerrada.

• Cuando la velocidad del viento supere los 2 m/s, no utilice el grill de gas de cara al viento.
• El aparato está diseñado solo para uso en exteriores.
• ¡Advertencia! Las partes accesibles se pueden calentar mucho. Mantenga a los niños lejos.
• Lea las instrucciones antes de usar este aparato.
• No mueva el aparato durante el uso.
• Apague el aparato con la válvula de la bombona o el regulador antes de usar.
• Cualquier modificación del aparato puede ser peligrosa y puede provocar lesiones o daños materiales.
• El usuario no debe manipular las partes selladas por el fabricante o su agente.
• Cualquier modificación no autorizada del aparato invalidará la garantía del mismo.

• No modifique el aparato.
• Nunca monte la bombona bajo la barbacoa sobre la cubierta base, ya que podrá dar lugar a lesiones graves al usuario, a otras personas y/o daños materiales.
• Utilice guantes protectores cuando maneje componentes especialmente calientes.
• El aparato no debe obstruirse por la parte superior. P. ej., árboles, arbustos, techos. El aparato debe instalarse con un espacio libre a su alrededor de 1 m.
• El aparato no debe usarse cerca de materiales inflamables. (Productos con base de petróleo, disolventes o cualquier otro objeto sólido que contenga una etiqueta de producto inflamable.) Cierre la válvula del cilindro de gas o el regulador después de cada uso.
• El uso de este aparato en áreas cerradas puede resultar peligroso y además está PROHIBIDO.

INSTRUCCIONES DE USO

Siga estas instrucciones con atención para evitar daños graves a su barbacoa y causar daños a usted mismo y a la propiedad.

1. Monte la barbacoa siguiendo con atención las instrucciones de montaje.
2. Conecte la manguera del gas a la barbacoa. Conecte el regulador a la manguera.
3. Conecte el regulador a la válvula de la bombona siguiendo las instrucciones del regulador suministradas con el regulador.
4. Gire todos los mandos a la posición "APAGADO" antes de encender el suministro de gas del aparato.
5. Utilice el regulador según las instrucciones suministradas con el regulador.

ENCENDER SU BARBACOA

Instrucciones de iluminación:

1. Conecte la bombona del gas a la barbacoa siguiendo las instrucciones suministradas con el regulador.
2. Gire todos los mandos de control a la posición "APAGADO".
3. Gire a "ENCENDIDO" el suministro de gas en la bombona o en el regulador, siguiendo la conexión del regulador y las instrucciones de uso. Compruebe con agua jabonosa si hay fugas de gas entre la bombona y el regulador y la válvula de gas. Cualquier fuga producirá burbujas en el área de la fuga. Si se hayan fugas, no utilice la barbacoa. Consulte a su proveedor de gas o de la barbacoa.
4. Para encender el quemador izquierdo, baje el mando izquierdo y manténgalo presionado mientras lo gira en el sentido contrario a las agujas del reloj hasta la posición "A plena carga". Cuando pulse el botón de ignición colocado entre los dos mandos hasta cuatro veces de forma rápida, este encenderá el quemador izquierdo. Si no queda satisfecho, repita este proceso.
5. Si el quemador no se ha encendido antes de dos intentos, apague la llave del gas y espere 5 minutos antes de volver a intentar la secuencia de ignición.
6. Si el quemador no permanece encendido, por favor, repita el paso 4.
7. Cuando el quemador está encendido, ajuste el calor girando el mando a la posición Alto/Bajo.
8. Para encender el quemador derecho, baje el mando derecho y manténgalo presionado mientras lo gira en el sentido contrario a las agujas del reloj hasta la posición "A plena carga". Cuando pulse el botón de ignición colocado entre los dos mandos hasta cuatro veces de forma rápida, este encenderá el quemador derecho. Si no queda satisfecho, repita este proceso.
9. Si el quemador no se ha encendido antes de dos intentos, apague la llave del gas y espere 5 minutos antes de volver a intentar la secuencia de ignición.
10. Si el quemador no permanece encendido, por favor, repita el paso 8.
11. Cuando el quemador está encendido, ajuste el calor girando el mando a la posición Alto/Bajo.
12. Para apagar la barbacoa, gire la válvula de la bombona o el interruptor del regulador a la posición "APAGADO" siguiendo las instrucciones del regulador. Gire todos los mandos del aparato en el sentido de las agujas del reloj a la posición "APAGADO" cuando la llama se haya extinguido.

Advertencia: Si algún quemador no se enciende, gire el mando hasta apagarlo (sentido de las agujas del reloj) y también gire la válvula de la bombona hasta apagarla. Espere cinco horas antes de intentar encenderlo de nuevo con la secuencia de ignición.

Después de uso, cierre el suministro de gas girando a "APAGADO" el interruptor del regulador o la válvula de la bombona.

En caso de llama anómala mientras el aparato está en uso, gire todos los controles, la válvula de la bombona y el interruptor del regulador a la posición "APAGADO". Espere 5 minutos antes de intentar volver a encender el aparato.

Si el problema persiste después de reintentarlo, consulte con su agente del gas, o con la tienda donde adquirió la barbacoa, o a un ingeniero de gas calificado para conseguir asistencia o reparación. Nunca intente rectificar el problema por sí mismo, ya que podría dar lugar a lesiones graves y/o daños materiales.

Limpie el exceso de grasa en el aparato, antes de guardarlo, con un paño húmedo realizando una solución de detergente medio, como un agente limpiador.

Guarde el aparato en un entorno limpio.

No guarde la bombona de gas en interiores. Guárdela en un área bien ventilada lejos de la luz solar directa.

CONECTAR LA BOMBONA DE GAS AL APARATO

Este aparato solo está diseñado para su uso con una bombona de butano-propano a baja presión o una mezcla, y para ser utilizado con el regulador adecuado de baja presión a través de una manguera flexible. La manguera debe fijarse al regulador y al aparato con clips para manguera.

• Utilice un regulador de 28 mbar con categoría I3+ para gas butano y de 37 mbar con categoría I3+ para gas propano.
• Utilice un regulador de 30 mbar con categoría I3B/P(30).
• Utilice un regulador de 37 mbar con categoría I3B/P(37).
• Utilice un regulador de 50 mbar con categoría I3B/P(50).
• Utilice un regulador adecuado certificado según BSEN 12864:2001.

Por favor, consulte a su agente LPG para más información sobre un regulador adecuado para la bombona de gas.

ANTES DE USAR, COMPRUEBE SI HAY FUGAS

Nunca compruebe las fugas con una llama encendida, utilice siempre una solución de agua jabonosa.

PARA COMPROBAR FUGAS

• Prepare unos 2-3 litros de líquido para detectar fugas mezclando una parte de jabón con 3 partes de agua.
• Asegúrese de que la válvula de control permanece en posición de "APAGADO".
• Conecte el regulador a la bombona y conecte el regulador con la manguera y la parrilla de gas exterior; asegúrese de que las conexiones son seguras y luego ENCIENDA el gas.
• Quite la solución jabonosa de la manguera y las juntas. Si aparecen burbujas, tiene una fuga, que debe rectificarse antes del uso. Apague el suministro del gas en caso de fuga de gas.
• Vuelva a probar antes de arreglar el defecto. Apague el gas de la bombona antes de la prueba.
• Si la fuga detectada no puede corregirse, no intente subsanar la fuga, pero consulte con su proveedor de gas.

REGULADOR Y MANGUERA

• Utilice solo reguladores y mangueras autorizados por LPG con las presiones antes indicadas (ver página 2). La vida útil del regulador se estima en 10 años. Se recomienda que se cambie el regulador a los 10 años desde la fecha de fabricación.
• El uso de un regulador o manguera incorrectos no es seguro; compruebe siempre que tiene los elementos adecuados antes de utilizar la barbacoa.
• La manguera empleada debe cumplir los estándares oportunos del país en que se emplea. La longitud de la manguera debe ser de 1,5 metros (máximo). Deberá sustituir una manguera rasgada o dañada. Asegúrese de que la manguera no está obstruida, doblada, o en contacto con cualquier parte de la barbacoa que no sea su conexión. Cambie la manguera cuando las condiciones nacionales lo requieran y/o dependiendo de su validez.
• La manguera no debe doblarse ni plegarse cuando esté conectada al regulador y a la parrilla exterior. Ninguna parte de la manguera debe tocar ninguna parte del aparato. Por tanto, coloque la bombona fuera del lado izquierdo del aparato a la mayor distancia permitida por la longitud de la manguera.

ALMACENAMIENTO

Guardar el aparato en interior solo se permite si la bombona está desconectada y retirada del aparato. Cuando el aparato no se vaya a usar durante mucho tiempo, deben guardarse en su embalaje original en un entorno seco libre de polvo.

BOMBONA DE GAS

El aparato debe utilizarse con una bombona con un peso de entre 4,5 kg y 15 kg de butano y entre 3,9 y 13 kg de propano. La bombona no debe dejarse caer o manipularse con dureza. Si el aparato no se utiliza, se debe desconectar la bombona. Sustituya la tapa protectora de la bombona después de desconectarla del aparato. El peso máximo de la bombona es de 6,75 kg.

Las bombonas deben almacenarse en exteriores en posición vertical y fuera del alcance de los niños. La bombona nunca debe almacenarse donde las temperaturas puedan superar los 50 °C. No guarde la bombona cerca de llamas, luces piloto u otras fuentes de ignición. NO FUMAR. La bombona debe cambiarse lejos de cualquier fuente de ignición.

LIMPIEZA Y MANTENIMIENTO

PRECAUCIÓN: Las tareas de limpieza y mantenimiento deben llevarse a cabo cuando la barbacoa se haya enfriado y el suministro de combustible esté APAGADO en la bombona de gas. Recomendamos que lleve esta parrilla a su proveedor de gas habitual para que la revise un ingeniero competente. No intente revisar este aparato por su cuenta.

LIMPIEZA

"Quemar" la barbacoa tras cada uso (durante 15 horas aproximadamente) reduce el exceso de restos de comida al mínimo.

SUPERFICIE EXTERIOR

Utilice una solución de detergente suave o levadura y agua caliente. Se pueden emplear polvos

quitagrasas no abrasivos en manchas duras, y luego enjuague con agua.

Si la superficie interior de la tapa de la barbacoa tiene el aspecto de pintura descascarillada, la grasa horneada se ha convertido en carbón y se está desconchando. Limpie a conciencia con una solución de agua caliente jabonosa. Aclare con agua y deje que se seque totalmente. NUNCA UTILICE LIMPIADOR DE HORNO

INTERIOR DEL FONDO DE LA BARBACOA

Retire los restos realizando un cepillo, un estropajo y/o una espátula con una solución de agua jabonosa. Enjuague con agua y deje que se seque.

SUPERFICIES PLÁSTICAS

Lave con un paño suave y una solución de agua caliente jabonosa. Enjuague con agua. No utilice limpiadores abrasivos, desengrasantes o un limpiador concentrado de barbacoa sobre partes plásticas.

REJILLA DE COCINADO

Utilice una solución de agua con un jabón suave. Se pueden emplear polvos quitagrasas no abrasivos en manchas difíciles, y luego enjuague con agua.

BANDEJA Y TAZA PARA GRASA

No abra la bandeja para grasa durante el uso.

Cuando limpie la bandeja para grasa, retire la taza para grasa y vacíe la bandeja para grasa.

Compruebe la taza para grasa y retire el aceite cuando llegue a 1/3 de su capacidad.

Método: una vez que se enfríe la taza para grasa, póngala en posición horizontal y muévala con el gancho horizontal reversible para sacar la taza para grasa.

LIMPIAR EL MONTAJE DEL QUEMADOR

Apague el gas en el mando y desconecte la bombona. Retire la rejilla de enfriamiento.

Limpie el quemador con un cepillo suave o limpie con aire comprimido y pase un paño.

Limpie cualquier puerto bloqueado con un limpiador de tuberías o cable rígido (como un clip abierto).

Inspeccione el quemador para comprobar si hay cualquier daño (rayones o agujeros). Si encuentra algún daño, sustitúyalo por un quemador nuevo. Reinstale el quemador, asegúrese de que los orificios de la válvula de gas están correctamente direccionados y asegurados dentro de la entrada del quemador (venturi).

En algunos casos su barbacoa se encenderá por algún insecto que pase por el quemador o una araña que haga su telaraña debajo del quemador. Esto puede rectificarse realizando un cepillo de botella insertado a través del quemador/venturi y metiéndolo en el quemador a través de toda su longitud. Si el problema persiste, consulte con su proveedor de gas.

CONDICIONES DE GARANTÍA

Su parrilla tiene dos años de garantía desde la fecha de compra. Se repararán todos los materiales o defectos de fabricación sin coste alguno.

Será de aplicación lo siguiente:

• No se considerará reclamación por compensación, incluyendo daños.
• Cualquier reparación o sustitución de componentes durante el periodo de garantía no supondrá una ampliación del periodo de garantía.

14

• La garantía caducará si se ha realizado una modificación, o se han ajustado componentes no originales, o si la parrilla ha sido reparada por un tercero.
• Los componentes sujetos al desgaste habitual, como las rejillas, no están cubiertos por la garantía.
• La garantía sólo es válida a la presentación del recibo de compra original, no alterado y con la fecha sellada.
• La garantía no cubre los daños causados por acontecimientos que se desvíen de las descritas en el manual de usuario o por negligencias.
• Los costes de transporte y los riesgos implicados durante el transporte de la parrilla o los componentes correrán siempre a cargo del comprador.

Para otros gastos necesarios, le recomendamos que lea atentamente las instrucciones del usuario. Si no encuentra una solución, lleve la parrilla a su distribuidor para su reparación.

ESPECIFICACIONES TÉCNICAS

Model name Modèle Modelo				Modelo	Type Modell Modell			Nazwa modelu	PG 101
Portable grill gas	Grill gaz portable		Grill portatili gas	Draaghare grill op gas	Pamilla de gas portail	Barbar grillas Barbar gasgrill		Skladany grill gazowny
Power Puissance Potere Vermogen				Poder	Gas	Gas	Gass	Gaz	3.5 kW
Gas	Gaz	Gas	Gas	Gas	Gas < 15kg	Gas < 15kg	Gass < 15kg	Gaz < 15kg	Butane 28-30 mbar / Propane 30/37 mbar
Gas category	Catégory de gaz	Categoria di gas	Gas categorie	Categoria de gas	Gaskategori Gaskategori	Gaskategori	Gaskategori	Kategoria gazu	13B/P(30) // 13+(28- 30/37)
PIN	PIN	PIN	PIN	PIN	PIN	PIN	PIN	PIN	0845CR-0112
Consumption (max.)	Consummation (max.)	Consumo (max.)	Verbrui (max.)	Consumo (max.)	Gasforbrug (max.)	Gasforbrukming (max.)	Styke (max.)	Zuzycle (maks.)	255 g/h
Made in Fabrique en	Fatto in	Geprouce#ed in		Produido en	Fremstillet i	Tillwerkade	Produet i	Wyproucovoro w	P.R.C.
Countries of Designation	✓	✓	✓	✓	✓	✓	✓	✓	✓

Eliminación

El embalaje está hecho de materiales respetuosos con el medio ambiente, que puede eliminar en sus puntos de reciclado local.

No elimine bajo ninguna circunstancia la barbacoa donde se tiran habitualmente los desechos domésticos. Tírela en un local autorizado de eliminación o en su instalación comunitaria de eliminación.

Respete las normativas actuales en vigor. En caso de duda, póngase en contacto con su instalación de eliminación.

E
