MANUAL DE USUARIO 35V EL SABO

Español Manual del operador original

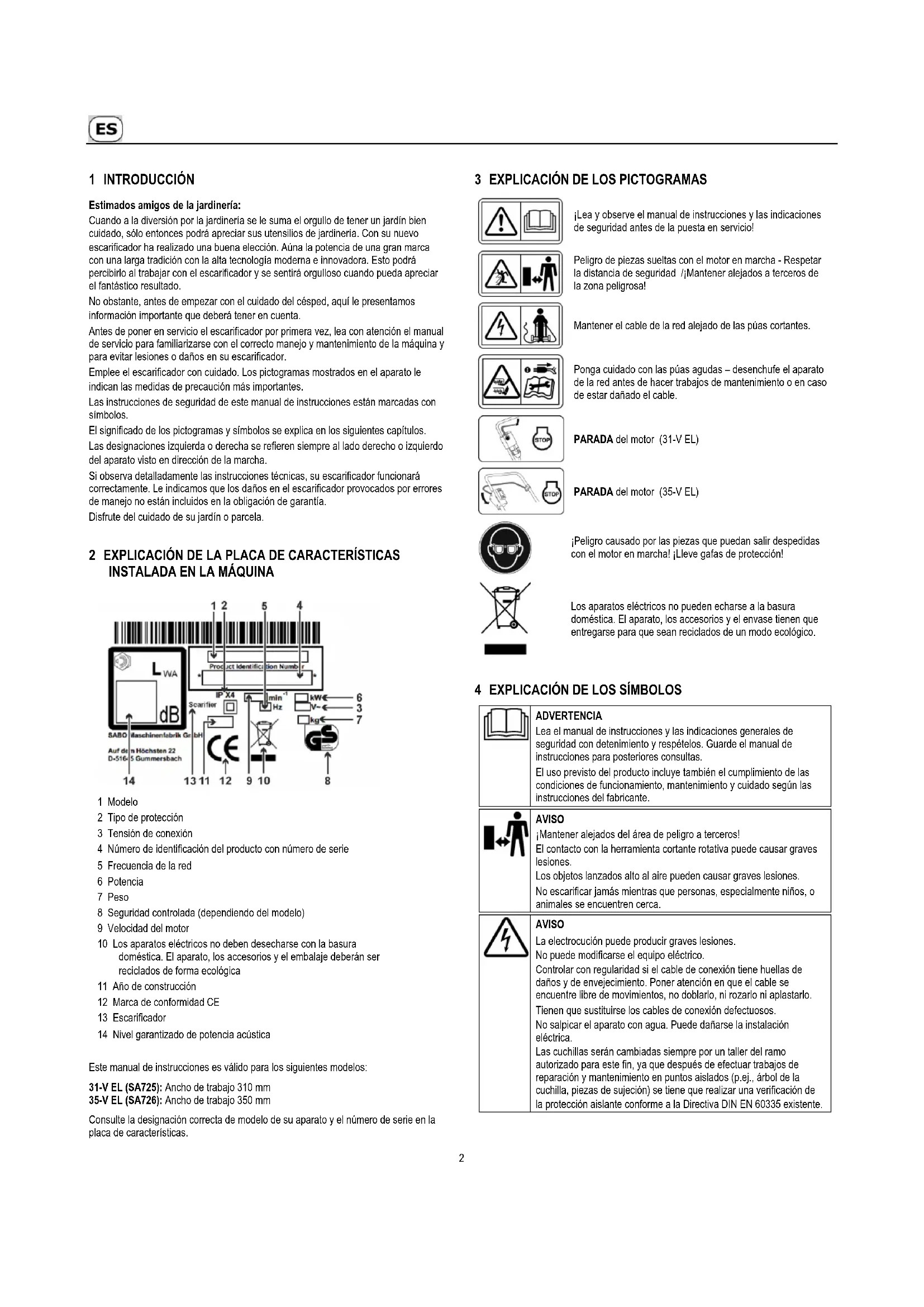

1 INTRODUCCIÓN Estimados amigos de la jardinería: Cuando a la diversión por la jardinería se le suma el orgullo de tener un jardín bien cuidado, sólo entonces podrá apreciar sus utensilios de jardinería. Con su nuevo escarificador ha realizado una buena elección. Aúna la potencia de una gran marca con una larga tradición con la alta tecnología moderna e innovadora. Esto podrá percibirlo al trabajar con el escarificador y se sentirá orgulloso cuando pueda apreciar el fantástico resultado. No obstante, antes de empezar con el cuidado del césped, aquí le presentamos información importante que deberá tener en cuenta. Antes de poner en servicio el escarificador por primera vez, lea con atención el manual de servicio para familiarizarse con el correcto manejo y mantenimiento de la máquina y para evitar lesiones o daños en su escarificador. Emplee el escarificador con cuidado. Los pictogramas mostrados en el aparato le indican las medidas de precaución más importantes. Las instrucciones de seguridad de este manual de instrucciones están marcadas con símbolos. El significado de los pictogramas y símbolos se explica en los siguientes capítulos. Las designaciones izquierda o derecha se refieren siempre al lado derecho o izquierdo del aparato visto en dirección de la marcha. Si observa detalladamente las instrucciones técnicas, su escarificador funcionará correctamente. Le indicamos que los daños en el escarificador provocados por errores de manejo no están incluidos en la obligación de garantía. Disfrute del cuidado de su jardín o parcela.

2 EXPLICACIÓN DE LA PLACA DE CARACTERÍSTICAS

1 Modelo 2 Tipo de protección 3 Tensión de conexión 4 Número de identificación del producto con número de serie 5 Frecuencia de la red 6 Potencia 7 Peso 8 Seguridad controlada (dependiendo del modelo) 9 Velocidad del motor 10 Los aparatos eléctricos no deben desecharse con la basura doméstica. El aparato, los accesorios y el embalaje deberán ser reciclados de forma ecológica 11 Año de construcción 12 Marca de conformidad CE 13 Escarificador 14 Nivel garantizado de potencia acústica

Este manual de instrucciones es válido para los siguientes modelos: 31-V EL (SA725): Ancho de trabajo 310 mm 35-V EL (SA726): Ancho de trabajo 350 mm Consulte la designación correcta de modelo de su aparato y el número de serie en la placa de características.

3 EXPLICACIÓN DE LOS PICTOGRAMAS

¡Lea y observe el manual de instrucciones y las indicaciones de seguridad antes de la puesta en servicio!

Peligro de piezas sueltas con el motor en marcha - Respetar la distancia de seguridad /¡Mantener alejados a terceros de la zona peligrosa!

Mantener el cable de la red alejado de las púas cortantes.

Ponga cuidado con las púas agudas – desenchufe el aparato de la red antes de hacer trabajos de mantenimiento o en caso de estar dañado el cable.

¡Peligro causado por las piezas que puedan salir despedidas con el motor en marcha! ¡Lleve gafas de protección!

Los aparatos eléctricos no pueden echarse a la basura doméstica. El aparato, los accesorios y el envase tienen que entregarse para que sean reciclados de un modo ecológico.

4 EXPLICACIÓN DE LOS SÍMBOLOS

ADVERTENCIA Lea el manual de instrucciones y las indicaciones generales de seguridad con detenimiento y respételos. Guarde el manual de instrucciones para posteriores consultas. El uso previsto del producto incluye también el cumplimiento de las condiciones de funcionamiento, mantenimiento y cuidado según las instrucciones del fabricante.

AVISO ¡Mantener alejados del área de peligro a terceros! El contacto con la herramienta cortante rotativa puede causar graves lesiones. Los objetos lanzados alto al aire pueden causar graves lesiones. No escarificar jamás mientras que personas, especialmente niños, o animales se encuentren cerca.

AVISO La electrocución puede producir graves lesiones. No puede modificarse el equipo eléctrico. Controlar con regularidad si el cable de conexión tiene huellas de daños y de envejecimiento. Poner atención en que el cable se encuentre libre de movimientos, no doblarlo, ni rozarlo ni aplastarlo. Tienen que sustituirse los cables de conexión defectuosos. No salpicar el aparato con agua. Puede dañarse la instalación eléctrica. Las cuchillas serán cambiadas siempre por un taller del ramo autorizado para este fin, ya que después de efectuar trabajos de reparación y mantenimiento en puntos aislados (p.ej., árbol de la cuchilla, piezas de sujeción) se tiene que realizar una verificación de la protección aislante conforme a la Directiva DIN EN 60335 existente.3

ADVERTENCIA Un choque eléctrico puede generar lesiones graves. No pase nunca sobre cables con corriente con la barra de corte en funcionamiento. Tanto antes de iniciar como durante la tarea de escarificado deberá controlar siempre el terreno a tratar y, si fuera posible, quitar los posibles cables con corriente. En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y separar el cable de la red eléctrica.

AVISO ¡Precaución con las cuchillas afiladas! El contacto con la herramienta cortante rotativa puede causar lesiones graves en los pies. Arrancar el motor sólo estando detrás de la máquina. Ponga cuidado en no meter los pies por debajo de la carcasa.

AVISO ¡Precaución con las cuchillas afiladas! El contacto con las herramientas rotativas puede causar graves lesiones en las manos y en los pies. Con el motor/el árbol de la cuchilla en marcha se tiene que observar la distancia de seguridad dada por el largo del larguero de guía. Ponga cuidado en no meter las manos ni los pies por debajo de la carcasa.

ADVERTENCIA Los objetos arrojados al aire pueden provocar graves lesiones. Antes de escarificar el césped, retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños, sobre todo en las superficies cubiertas por hojas. No utilice nunca el aparato si carece de los dispositivos de protección o estos están dañados. Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas. Antes de cada puesta en funcionamiento, compruebe la fijación segura de la herramienta de corte. Posteriormente, revise la fijación, el desgaste y los daños antes de escarificar. Las cuchillas desgastadas o dañadas deberán ser reemplazadas por un taller competente autorizado. Antes de arrancar el motor, compruebe si se han retirado las herramientas.

AVISO La electrocución puede causar graves lesiones. Mantener alejado el cable de conexión de la herramienta cortante. Al arrancar hay que poner cuidado en que el cable de conexión no se encuentre en las cercanías de la carcasa. Al escarificar no pillar el cable de conexión. En caso de daños, apagar el aparato y esperar hasta que se pare la herramienta cortante, desenchufar el enchufe de la red. Tienen que sustituirse los cables de conexión defectuosos.

CUIDADO Si se realizan trabajos en el aparato sin haber extraído la clavija de red, el motor se podría poner en marcha y provocar lesiones graves. Antes de efectuar las tareas de reparación o mantenimiento, desconecte el motor y retire el enchufe. Durante el mantenimiento de la cuchilla de corte, compruebe que ésta puede moverse incluso con la fuente de alimentación apagada. Si desea leer las indicaciones de limpieza o mantenimiento, puede consultar el manual de instrucciones. El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

AVISO El contacto con la herramienta cortante en rotación puede producir graves lesiones en las manos y los pies. Los objetos lanzados altos al aire pueden producir graves lesiones. Apagar el motor y esperar hasta que se haya parado la herramienta cortante: – si el aparato se tiene que levantar o volcar a un lado, p. ej., para transportarlo; – al marchar fuera del césped sobre caminos o carreteras; – si la máquina se deja sin vigilancia por corto tiempo; – antes de ajustar la profundidad de escarificación; – antes de quitar el saco colector.

PRECAUCIÓN El contacto con los bordes afilados de las cuchillas del escarificador puede causar lesiones. Hay que llevar siempre guantes de protección al efectuar trabajos de mantenimiento y limpieza.

AVISO ¡Lleve gafas de protección! Los objetos proyectados pueden provocar graves lesiones. Nunca escarifique sin gafas de protección.

• El aparato está previsto exclusivamente para escarificar hierba y céspedes en el marco de trabajos de jardinería y conservación del paisaje (uso conforme a su destino). Cualquier trabajo que exceda este marco se considera como no conforme a su destino; el fabricante no responde de los daños de ello resultantes; el riesgo lo corre solo y exclusivamente el usuario. Al uso conforme a su destino pertenece igualmente la observancia de las condiciones de funcionamiento, mantenimiento y reparación prescritas por el fabricante.

• Para el empleo, tanto en instalaciones públicas, así como en parques, instalaciones deportivas, proximidades de calzadas y en empresas agrícolas y forestales se requiere un cuidado especial.

• No está permitido usar el escarificador especialmente para eliminar la hierba mala en las juntas de piedras, sobre terrazas o caminos empedrados, como azadón a motor ni para allanar elevaciones del terreno tales como, p.ej., toperas.

• No está permitido el uso de equipos auxiliares no autorizados por el fabricante. En caso de uso de este tipo de equipos auxiliares, se extinguirá la conformidad CE y el derecho de garantía. Las modificaciones arbitrarias en este escarificador eliminan la responsabilidad del fabricante frente a los daños ocasionados.

6 NORMAS GENERALES DE SEGURIDAD PARA EL

ESCARIFICADOR ELÉCTRICO

Advertencias generales sobre la seguridad

Para su protección, así como para garantizar el funcionamiento de su máquina, lea minuciosamente las instrucciones de uso del mismo. Familiarícese con los elementos de mando, con objeto de emplear adecuadamente la máquina. Guarde el manual de instrucciones para posteriores consultas.

• Tenga presente que el conductor de la máquina o el usuario, no sólo es responsable de la puesta en peligro de otras personas o su propiedad, sino también de los accidentes que pueda ocasionarles.

• Este manual del operador es parte integrante de la máquina y deberá ser entregado al comprador en caso de reventa.

• No permita nunca que los niños, ni en general, las personas menores de 16 años, ni tampoco cualquiera que desconozca las instrucciones de uso, utilicen la máquina. Tenga en cuenta, por favor, que las disposiciones locales pueden establecer la edad mínima del usuario.

• Explique a toda persona que deba trabajar con la máquina las posibles situaciones de peligro y cómo se pueden evitar accidentes. Está permitido que este aparato sea usado, mantenido y reparado sólo por personas que estén familiarizadas con estas labores e instruidas acerca de los peligros.

• Este aparato no está determinado para ser usado por personas que presenten una disminución en sus facultades físicas, sensoriales o mentales o no posean la suficiente experiencia y/o conocimientos, salvo que sean vigilados por una persona responsable de su seguridad y reciban de ésta las instrucciones necesarias sobre la utilización del aparato. Esta persona debe decidir, antes del comienzo del trabajo, si la persona con las facultades físicas, sensoriales o mentales disminuidas es apta para esta tarea.

No escarificar nunca el césped cuando personas, en particular niños, o animales se hallen cerca.

• ¡Guarde su máquina en un lugar seguro! Las máquinas que no se utilicen, deberán guardarse en un recinto seco, cerrado e inaccesible para los niños.

• ¡No está permitido manipular o desactivar los dispositivos de protección o de seguridad de la máquina!4

• ¡No está permitido manipular el cableado, p.ej. retirando las abrazaderas de los cables o colocando bridas adicionales! Los cables deben recorrer la parte exterior del larguero de tal forma que se evite aplastarlos o estirarlos excesivamente al plegar y desplegar el larguero. Un cable dañado puede generar una avería técnica del aparato. Medidas preparatorias

• Durante la tarea de escarificado deberá usar siempre calzado cerrado, resistente y antideslizante o calzado de seguridad, así como pantalones largos. Evite usar prendas muy holgadas o con cintas o cinturones colgantes. No escarificar descalzo o con sandalias. Use unas gafas de seguridad para proteger sus ojos.

• Los ruidos fuertes pueden provocar daños auditivos. Llevar protección auditiva.

Antes y durante el escarificado, compruebe completamente el entorno en el cual se emplea el aparato y retire todas las piedras, palos, alambres, juguetes y otros cuerpos extraños que podrían ser absorbidos y lanzados.

Tanto antes de iniciar como durante la tarea de escarificado deberá controlar siempre el terreno a tratar y, si fuera posible, quitar los posibles cables con corriente. No pase nunca sobre cables con corriente con la barra de corte en funcionamiento. Riesgo: choque eléctrico. En caso de daños en un cable con corriente, deberá apagar inmediatamente el aparato y separar el cable de la red eléctrica.

• Si también emplea un robot cortacésped para el cuidado del césped, deberá respetar las siguientes indicaciones de seguridad relacionadas con el área de trabajo del robot: – antes del escarificado deberá controlar el área del cable de limitación. – si los cables se han tendido bajo tierra, deberá controlarlos para evitar que estos estén a la vista, controle especialmente la zona de la unidad de carga. – si los cables limitadores se han tendido sobre tierra, deberán estar bien tensados y justo por encima del suelo y no flojos en el césped. Los cables deben estar adecuadamente sujetos mediante puntas de limitación, véase el manual de instrucciones. – las puntas de limitación no deben sobresalir, en estos casos deberá volver a hundirlas. – antes de iniciar la tarea de escarificado debe quitar posibles restos de cables. En los casos descritos más arriba se arriesga a que el cable sea absorbido por la herramienta de trabajo y se enrede, esto podría generar lesiones graves.

• Las ramas bajas y otros obstáculos similares pueden lesionar al operador o interferir con la herramienta cortante. Antes de escarificar el césped, identificar posibles obstáculos, tales como ramas bajas, y cortarlos o eliminarlos.

• Para garantizar un funcionamiento correcto y seguro de un aparato de cuidado de jardín, se precisa un cable de conexión de una calidad mínima H05 RN-F (como alternativa H05 VV-F) según la normativa DIN/VDE 0282/4, con un corte transversal de 3 x 1,5 mm² y un acoplamiento de conexión de goma o recubierta de goma según la normativa DIN/VDE 0620-2-1. La conexión deberá realizarse a un enchufe con toma de tierra y corriente alterna de 230 V.

• En caso de emplear un cable con seguro de niños, deberá cerciorarse del correcto funcionamiento (suavidad de accionamiento) del seguro, para evitar posibles deterioros en el enchufe de conexión del aparato.

• El tomacorriente de conexión tendrá que estar asegurado con un fusible de acción lenta de 16 A.

• Se recomienda el empleo de dispositivos de protección contra corriente de defecto con una corriente de defecto nominal de máximo 30 mA o de sistemas protectores equivalentes.

El equipamiento eléctrico no deberá ser modificado. Antes de cada escarificación, controlar que la línea de conexión no muestre señales de daños o desgaste y emplearla sólo si muestra un buen estado.

• Si el aparato se va a hacer funcionar con un generador eléctrico, deberá consultar previamente un taller especializado para que le puedan indicar qué generador eléctrico es el apropiado.

• Antes de usar el escarificador, para evitar un peligro se tiene que controlar si las atornilladuras se asientan fijamente y el estado del árbol de la cuchilla. Tienen que cambiarse las cuchillas desgastadas o dañadas y los tornillos de sujeción.

• Comprobar el estado de los pictogramas en cada uso. Sustituir los pictogramas desgastados o deteriorados. Manejo

• El aparato no deberá utilizarse en un entorno potencialmente explosivo.

Mantener alejados los cables de conexión de la herramienta cortante. Al escarificar, tenga cuidado de no pasar con el aparato por encima del cable de conexión. Para conducir el cable de conexión, mantenga siempre una distancia de seguridad.

En caso de que el cable de conexión sea dañado, apague la máquina, espere hasta que la herramiento cortante se haya parado y quite el enchufe de la red. Cables de conexión defectuosos tendrán que ser sustituidos. Tenga cuidado de mantener el cable estirado; no lo doble, ni lo roce ni lo aplaste.

• No escarifique el césped si hace mal tiempo y existe riesgo de rayos.

• No se deben llevar auriculares para escuchar música o la radio. El funcionamiento y el mantenimiento seguros de la máquina requieren de toda la atención del operador.

• Escarifique el césped sólo con luz diurna o una buena iluminación. Conduzca la máquina a velocidad de paso humano.

• Tenga cuidado al aproximarse a esquinas sin visibilidad, arbustos, árboles u otros objetos que puedan obstruir la visión.

• No se acerque demasiado a agujeros, zanjas o pendientes. La máquina podría girarse bruscamente en caso de que una rueda se topase con el borde de una zanja o pendiente o si un borde se derrumba.

• No manejar la máquina en caso de enfermedad, cansancio o bajo la influencia de alcohol, medicamentos o drogas.

• Siempre que sea posible, debe evitarse usar el aparato estando la hierba mojada. Existe el peligro de resbalamiento.

• Tenga siempre cuidado de mantener una buena posición en las pendientes. Escarificar siempre en forma transversal a la pendiente y nunca cuesta arriba o cuesta abajo. Ponga un cuidado especial al cambiar el sentido de marcha en la pendiente.

• ¡No escarificar en pendientes pronunciadas! El escarificado en pendientes representa siempre un peligro. El escarificador es tan eficiente, que puede escarificar en pendientes de hasta 46% (inclinación de 25°). Por motivos de seguridad, aconsejamos seriamente no aprovechar este potencial teórico. Mantenga siempre una posición vertical segura. Por principio, los escarificadores conducidos a pie no deben ser utilizados en pendientes superiores al 26% (inclinación de 15°). Existe peligro de pérdida de estabilidad.

• Tenga un cuidado especial al invertir la marcha del aparato o al atraerlo hacia usted.

• Al realizar movimientos de retroceso con la máquina hay peligro de tropezar. Evite retroceder con la máquina. Evite una postura anormal. Procure mantener una posición segura y guarde siempre el equilibrio.

• Mantenga la distancia de seguridad establecida por la longitud del larguero de guía.

• Para evitar que la máquina se resbale al transportarla, agarre siempre la máquina por los dispositivos previstos para ello (asa de transporte, carcasa, extremos del larguero o travesaño de la parte inferior del larguero guía). ¡No agarrar por la trampilla de expulsión!

• Antes de levantar o transportar la máquina, tenga en cuenta el peso de la misma (véase datos técnicos). Levantar grandes pesos puede ocasionar problemas de salud.

• No levante ni transporte nunca una máquina con el motor en marcha.

• No utilice nunca el aparato si carece de los dispositivos de protección o de seguridad o si estos están dañados. Los dispositivos de protección o de seguridad ausentes o dañados ponen en peligro su seguridad y la seguridad de otras personas. Los dispositivos de seguridad son (véase capítulo Descripción de los componentes):

– Arco de mando de seguridad/palanca de conexión parada del motor (13) El escarificador está equipado con un dispositivo de parada del motor. Durante el funcionamiento y en caso de peligro, se desconectará el motor eléctrico soltando el estribo/la palanca de parada del motor eléctrico. El motor eléctrico y la herramienta de corte deben detenerse (¡Atención! ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, deberá acudir a un taller especializado y autorizado. Tras soltarlo, el arco/la palanca debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina deberá ser revisada inmediatamente5 por un taller competente autorizado. No está permitido poner fuera de servicio el funcionamiento del arco de mando de seguridad/la palanca de conexión. Se debe observar el correcto funcionamiento del arco de mando de seguridad/la palanca de conexión. Si no funciona correctamente, debe repararse en un taller especializado autorizado.

Los dispositivos de protección son (véase capítulo Descripción de los componentes):

– Carcasa, bolsa colectora de hierba, trampilla de expulsión (8) Estos dispositivos protegen contra las lesiones causadas por los objetos lanzados al aire. No está permitido hacer trabajar el aparato con carcasa dañada o sin que estén sujetos reglamentariamente la bolsa colectora de hierba o la trampilla de expulsión junto a la carcasa.

– Carcasa Este dispositivo de seguridad protege de lesiones por contacto con la herramienta cortante en rotación. La máquina no debe ponerse en funcionamiento con la carcasa dañada. Cuidar de no meter las manos ni los pies debajo de la carcasa.

– Manguera de protección en la parte superior del larguero (11), cubierta del motor (6) y soporte del motor, cubiertas (4), piezas de fijación, combinación de interruptor y enchufe con cable (1, 12), cable de conexión Estos dispositivos protegen de lesiones causadas por contacto con piezas conductoras de tensión. El equipamiento eléctrico no debe modificarse. Los cables de conexión defectuosos deben ser sustituidos. Utilizar un cable de conexión, por lo menos de calidad H 07 RN-F según DIN/VDE 0282/4. Después de trabajos de reparación o mantenimiento en piezas de aislamiento, debe llevarse a cabo una comprobación de protección aislante según la norma DIN EN 60335.

No está permitido modificar los dispositivos de protección.

• Arranque o accione el interruptor de arranque con cuidado observando las instrucciones del fabricante.

Al efectuar la puesta en marcha se deberá tener cuidado que los pies se encuentren a una distancia segura de la herramienta cortadora.

Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero sólo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán estar ubicadas en la parte superior de la barra.

No ponga nunca las manos o los pies cerca o debajo de partes en rotación. Tenga cuidado de que las manos y los pies no se encuentren debajo de la carcasa.

Pare el motor soltando el estribo de parada del motor, desenchufe el enchufe, asegúrese de que todas las piezas giratorias estén totalmente detenidas, – al abandonar la máquina; – antes de comprobar el cable de conexión; – antes de comprobar o limpiar la máquina o realizar trabajos en ella; – antes de soltar los dispositivos de bloqueo o eliminar obstrucciones en el canal de expulsión; – siempre que se tope con un cuerpo extraño; – si la máquina empieza a vibrar de forma extraña.

• Si se ha cogido un cuerpo extraño y en caso de que el aparato quede bloqueado, (p. ej., al pasar por un obstáculo), es necesario dejar que el con cesionario del ramo lo examine para comprobar si se han dañado o deformado partes de la máquina. También las posibles reparaciones a llevar a cabo tienen que dejarse hacer por un taller del ramo autorizado.

• Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller profesional autorizado. Si las manos reciben demasiadas vibraciones, pueden producirse un perjuicio a la salud. Si se producen grandes vibraciones, diríjase inmediatamente a un taller competente autorizado.

• ADVERTENCIA Los niveles de ruido y vibración mostrados en este manual de instrucciones representan los niveles máximos para el uso de la máquina. El uso de un elemento de corte no equilibrado, la excesiva velocidad de los movimientos o la ausencia de mantenimiento influyen notablemente en el nivel de ruido emitido y en las vibraciones. Por tanto, es necesario llevar a cabo medidas preventivas para eliminar los posibles daños provocados por los niveles excesivos de ruido y estrés que origina la vibración. Mantenga la máquina en buen estado, lleve protectores acústicos y realice descansos durante el funcionamiento. Lleve a cabo las tareas de mantenimiento descritas en este manual de instrucciones. El mantenimiento y la comprobación del aparato deberán ser realizados periódicamente por un taller especializado autorizado.

Pare el motor soltando el estribo de parada del motor, asegúrese de que todas las piezas giratorias estén totalmente detenidas, – si debe levantar o inclinar el escarificador, p. ej., para el transporte; – si debe transportar la máquina de una superficie de escarificado a otra; – si se desplaza fuera del césped; – si abandona la máquina por un tiempo breve; – si desea regular la profundidad de escarificado; – antes de sacar el saco colector.

Mantenimiento y almacenamiento

• El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad.

• Asegúrese de que todas las uniones roscadas estén fuertemente apretadas y que el aparato se halle en un estado de trabajo seguro.

La apertura de la tapa de descarga y el desmontaje de la bolsa colectora de hierba deberán efectuarse sólo estando desconectada el motor.

Antes de cada escarificado, comprobar el desgaste o la pérdida de funcionalidad del dispositivo colector de césped.

Antes de cada escarificado, comprobar el estado y el asiento seguro del árbol de cuchillas. Sustituir las cuchillas desgastadas o deterioradas. La sustitución de las cuchillas o los trabajos en el árbol de cuchillas deberán ser realizados siempre por un taller especializado. Si el árbol de cuchillas no se monta de manera correcta se podría soltar las piezas y generar lesiones graves.

Las cuchillas tienen que dejarse cambiar siempre por un taller del ramo autorizado para este fin, ya que después de efectuar trabajos de reparación y mantenimiento en puntos aislados (p.ej., árbol de las cuchillas, piezas de sujeción) se tiene que realizar una verificación de la protección aislante conforme a la Directiva DIN EN 60335 existente.

• Por razones de seguridad, sustituya las partes desgastadas o dañadas.

Si debe realizar trabajos de mantenimiento y de limpieza, utilice siempre guantes de protección.

Las tareas de mantenimiento y limpieza sólo pueden realizarse con el motor desconectado y la clavija retirada. Durante el mantenimiento de la cuchilla de corte, compruebe que ésta puede moverse incluso con la fuente de alimentación apagada. El mantenimiento periódico es imprescindible para la seguridad y el cumplimiento de la potencia.

No limpie nunca la máquina bajo agua corriente o con limpiadores a presión. Se podría dañar la instalación eléctrica.

• Guardar el escarificador siempre con el árbol de cuchillas elevado. Un árbol de cuchillas bajado podría llegar a deformarse y peligrar la seguridad de funcionamiento del escarificador. Por motivos de seguridad y de prestación de garantía, sólo se pueden emplear recambios originales. Los recambios no equivalentes pueden dañar la máquina y poner en peligro su seguridad.

• Nota para Suiza: Los aparatos eléctricos podrán ser utilizados únicamente si se ha intercalado un interruptor de protección contra corriente de defecto con una corriente de activación máxima de 30 m A.

• Nota para Austria: El tomacorriente de acoplamiento del cable de conexión tendrá que estar protegido contra salpicaduras de agua.6

7 DESCRIPCIÓN DE LOS COMPONENTES

1 Enchufe de la conexión del cable eléctrico 2 Pieza de inserción 3 Palanca para bajar/subir el árbol de cuchillas 4 Cubierta 5 Canal de ventilación del motor eléctrico 6 Cubierta del motor 7 Asa 8 Trampilla de expulsión 9 Descarga de tracción para el cable eléctrico 10 Guía de cable 11 Recubrimiento de goma 12 Botón de bloqueo (rojo) 13 Arco de activación del motor (arco de mando de seguridad) (35-V EL) Palanca de activación para el motor (palanca de mando de seguridad) (31-V EL, sin imagen)

8 TRABAJOS PRELIMINARES Para el montaje del escarificador se encuentran en el embalaje las siguientes piezas individuales:

• Parte superior del larguero lista para el montaje

• Parte inferior del larguero

• Bolsa de herramientas con el siguiente contenido: – Manual del operador con Declaración de conformidad – Condiciones de garantía (dependiendo del modelo) – Diversas piezas de sujeción (descarga de tracción, tornillos de cabeza redonda, arandelas, tuercas, guías para cable, tuercas de mariposa, cintas sujetacables). En el caso improbable de que faltara alguna pieza, póngase en contacto con su concesionario. Montaje del larguero guía inferior (Ilustración C1 ) Antes del montaje de la parte inferior del larguero de guía se ha de deslizar la descarga de tracción (1) sobre el larguero inferior (2). – Coloque ambos extremos exteriores del larguero en los puntos de fijación de la carcasa. Pueden ajustarse dos alturas de largueros. – Deslice los tornillos de cabeza redonda (3) incluidos en el embalaje a través de la carcasa y el larguero. – Coloque una arandera (4) en cada extremo desde el exterior sobre los tornillos y atorníllelas con tuercas autobloqueantes (5). Montaje del larguero guía superior (Ilustración C3 ) – Coloque la parte superior del larguero a la derecha y a la izquierda sobre la parte inferior asegurándose de que coincidan los orificios de fijación de ambas piezas. – Inserte las guías de cable (1) desde fuera hacia dentro, fije ambas piezas del larguero respectivamente con una arandela (2) y una tuerca mariposa en la cara interior. – Inserte el cable (4) y el conductor Bowden (5) en las guías de cable (1). De esta forma se evita que los cables o los conductores Bowden se aplasten al plegar el larguero guía. – Fijar los cables y los conductores Bowden al larguero inferior con la ayuda de las cintas sujetacables (6) cortas de la bolsa de herramientas. IMPORTANTE ¡Al plegar y desplegar los largueros, tener cuidado para no doblar, aplastar, retorcer o estirar demasiado los cables! Colocar los cables siempre por el lado exterior de la unión del larguero. Un cable dañado puede generar una avería técnica del aparato. IMPORTANTE Al alzar los largueros, tener cuidado para no doblar o aplastar los cables Bowden.

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 2

Compruebe el asiento seguro de todas las uniones atornilladas. ¡Apriete los tornillos si fuera necesario! Se deberá comprobar especialmente el ensamblaje correcto y el estado del árbol de cuchillas (véase el capítulo "Mantenimiento del árbol de cuchillas"). Los trabajos en el árbol de cuchillas deberán ser realizados por un taller especializado, ya que después de los trabajos de reparación o mantenimiento en las piezas de aislamiento (p. ej. árbol de cuchillas, piezas de fijación) deberá llevarse a cabo una comprobación de protección aislante según la norma vigente DIN EN 60335. El escarificador está equipado con un dispositivo de parada del motor. Antes de la primera puesta en servicio, deberá controlar el funcionamiento del arco de mando de seguridad o de la palanca de mando de la parada del motor. Al soltar el arco de mando de seguridad / palanca de mando, se deberá parar el motor y detener la herramienta de corte (¡Atención! ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, deberá acudir a un taller especializado y autorizado. Tras soltarlo, el arco/palanca debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina deberá ser revisada inmediatamente por un taller competente autorizado. ¡No está permitido manipular o desactivar los dispositivos de protección o de seguridad de la máquina! ¡Controlar que los dispositivos de protección estén colocados de forma correcta y no muestren daños!

10 PUESTA EN MARCHA DEL ESCARIFICADOR

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 2

IMPORTANTE Si el aparato se va a hacer funcionar con un generador eléctrico, deberá consultar previamente un taller especializado para que le puedan indicar qué generador eléctrico es el apropiado. Colocación del cable de conexión (Ilustración C2 ) ATENCIÓN Para garantizar un funcionamiento correcto y seguro del aparato de cuidado de jardín, se precisa un cable de conexión de una calidad mínima H05 RN-F (como alternativa H05 VV-F) según la normativa DIN/VDE 0282/4, con un corte transversal de 3 x 1,5 mm² y un acoplamiento de conexión de goma o recubierta de goma según la normativa DIN/VDE 0620-2-1. La conexión deberá realizarse a un enchufe con toma de tierra y corriente alterna de 230 V, protección 16 A. En caso de emplear un cable con seguro de niños, deberá cerciorarse del correcto funcionamiento (suavidad de accionamiento) del seguro, para evitar posibles deterioros en el enchufe de conexión del aparato. – El cable de conexión se enchufa primeramente en la combinación interruptor- enchufe en el larguero superior. – Recién entonces conectar el cable de conexión a la red. – Al quitar el cable sacar siempre primero el enchufe de la red.7 Colocación del cable de conexión en el dispositivo de contratación (Ilustración D2 ) ATENCIÓN No debe utilizar el aparato sin descarga de tracción para evitar daños en la combinación interruptor/enchufe y el cable. Para la fijación segura en el aparato, el cable debe ser colgado en la descarga de tracción. De este modo se evita la extracción del tomacorriente en el aparato. Además, cuando se vira el cable se pone automáticamente del otro lado. – Formar un lazo en forma de semicírculo, aprox. a 80 cm del acoplamiento del cable de conexión. – Deslizar el cable por debajo en la descarga de tracción y formar bucles alrededor de la regleta de fijación – Coger el cable en ambos extremos y tirar apretadamente en la descarga de tracción. Puesta en marcha del motor (Ilustración A2 ) Antes de arrancar el motor, observe que el árbol de cuchillas se encuentra en la posición de elevación (1) Z2 . Arranque el motor sólo por detrás del escarificador una vez parado. Coloque el escarificador en una superficie plana no cubierta de hierba alta (la hierba demasiado alta detiene el arranque del árbol de cuchillas y dificulta el proceso de arranque). Al iniciar o arrancar el motor, la máquina no se puede inclinar en sentido vertical sino, en caso necesario, en diagonal presionando la barra guía hacia abajo de forma que la herramienta de corte se muestre hacia el lado que no esté en contacto con el usuario pero sólo a la distancia justa necesaria. Antes de que el aparato se encuentre de nuevo en el suelo, ambas manos deberán estar ubicadas en la parte superior de la barra. – Para conectar el motor, primero se debe presionar y mantener presionado el botón rojo. – Con la otra mano tirar de la palanca de mando (31-V-EL) o del arco de mando (35- V-EL) en la parte superior del larguero. Durante el funcionamiento debe retenerse en esa posición la palanca de mando o el arco de mando. – Ahora puede soltarse el botón rojo. IMPORTANTE Si el motor no arranca transcurridos 5 segundos desde la conexión del aparato, 1 Soltar el arco de mando

2. ¡Desenchufar el enchufe!

3. Controlar la línea de conexión

4. Controlar el suministro de corriente de la casa (fusible)

5. Controlar si el árbol de cuchillas está bloqueado

6. Llevar el aparato a un taller especializado y autorizado para que lo puedan

11 APAGADO DEL MOTOR (ILUSTRACIÓN F ) Para parar el motor, soltar el arco de mando o la palanca de mando. El motor se para y se detiene la herramienta cortante. ¡Atención! ¡La herramienta cortante sigue en movimiento por inercia!

12 PARADA DE EMERGENCIA

Soltar el arco de mando de seguridad o la palanca de mando. – La herramienta cortante se detendrá. – El motor se detendrá. ATENCIÓN Antes de comenzar el escarificado, deberá controlar el funcionamiento del arco de mando de seguridad o de la palanca de mando: – Al soltar el arco de mando de seguridad / palanca de mando, se deberá parar el motor y detener la herramienta de corte (¡Atención! ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, deberá acudir a un taller especializado y autorizado.

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 2

¡El ajuste de la profundidad de escarificación debe tener lugar sólo con el motor desconectado! La profundidad de trabajo depende del desgaste de las cuchillas y debe ajustarse, además, en función de las respectivas condiciones del césped y del suelo. Comprobar y ajustar siempre la profundidad de escarificación sobre una superficie de césped plana. Con el árbol portacuchillas bajado, las cuchillas deben rozar la capa de césped. Se aconseja una profundidad de trabajo de 3 mm. En caso de un césped cuidado, sin piedras, con suelo blando, puede ajustarse una profundidad de escarificación algo mayor. En caso de una superficie de césped musgosa debe comenzarse con una profundidad de trabajo inferior. Ajuste (Ilustración Z2 + V2 ) En el momento de la entrega el árbol portacuchillas se encuentra en la posición elevada (1) Z2 . – La profundidad de escarificación se preselecciona con la ayuda del elemento de encastre gris (2). Presionar suavemente hacia abajo el elemento de encastre y encastrarlo de nuevo en la posición deseada V2 . Este elemento de encastre le posibilita encontrar en todo momento la posición de trabajo ajustada. – El árbol portacuchillas se baja a la profundidad de trabajo deseada con la palanca negra (3) colocada a la izquierda. Primero presionar la palanca suavemente hacia abajo y entonces tirar hasta el tope en el elemento de encastre (2) V2 . Para disminuir la fuerza de la palanca puede levantarse ligeramente el aparato en el larguero superior, hasta que las ruedas traseras no tengan contacto con el piso. – Para levantar el árbol portacuchillas de la posición de trabajo, se presiona primero la palanca (3) hacia abajo y luego se desplaza totalmente hacia delante. En la posición (1) el árbol portacuchillas no está en uso. Esto no modifica la profundidad de escarificación preajustada Z2 . Prueba de escarificación – En caso de que el aparato sea nuevo, encajar el elemento de encastre (2) en la posición “MIN”. – Arrancar el motor. – Bajar el árbol portacuchillas. – Mover el aparato lentamente en dirección de trabajo. Comprobar el resultado del trabajo. Si el resultado de la escarificación no es satisfactorio, levantar el árbol portacuchillas, parar el motor y encajar el elemento de encastre (2) en la siguiente posición. – Nueva prueba de escarificación En caso de bloqueo del motor o ruidos de golpes de piedras, desconectar inmediatamente el aparato. Ajustar una profundidad de trabajo menor. Después de algunas horas de servicio, puede ser necesario un reajuste del árbol portacuchillas debido al desgaste. Cuanto más intensivo sea el uso, cuanto mayor será el desgaste de las cuchillas. Suelos duros o muy secos aceleran el desgaste. El ajuste de la profundidad de escarificación se debe llevar a cabo exactamente como se describió anteriormente.

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 2

Funcionamiento con la bolsa colectora de césped (accesorio) Se puede trabajar con el escarificador también con un saco colector adicional (el número de pedido puede verse en los recambios originales y accesorios). ADVERTENCIA Si usa un saco colector, este deberá estar completamente montado y en un estado técnico perfecto. Colgar la bolsa colectora en el escarificador (Ilustración R1 + S1 ) – Primeramente incorpore en el paño colector el bastidor de la bolsa colectora con la manija. Centre las costuras superiores del paño colector en la manija. – Presione los perfiles de retención del paño colector en las barras del armazón de la bolsa colectora en las barras del armazón del saco colector R1 . – Abra la trampilla de expulsión del escarificador hacia arriba. – Levante la bolsa colectora por el asa y enganche con sus dos ganchos laterales en la parte superior de la carcasa del escarificador S1 . – Baje la trampilla de expulsión sobre la bolsa colectora. Al utilizar el escarificador cuidar de vaciar a tiempo la bolsa colectora. Sólo cuando la tela permite el paso del aire se consigue una escarificación de césped impecable. IMPORTANTE ¡No lave la bolsa colectora con agua caliente!8 Vaciado de la bolsa colectora (Ilustración L ) – Parar el motor y esperar la detención de la herramienta de corte. – Levantar la trampilla de expulsión. – Descolgar la bolsa colectora llena del escarificador por el asa. La trampilla de expulsión se cierra automáticamente. – Sostener la bolsa colectora por el asa y por la parte inferior y sacudirla minuciosamente.

Funcionamiento sin bolsa colectora AVISO Al trabajar sin bolsa colectora tiene que estar siempre cerrada (bajada) la trampilla de expulsión en la carcasa del escarificador.

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 2

ADVERTENCIA Para proteger el árbol de cuchillas, evitar las curvas demasiado cerradas y elevar el árbol de cuchillas antes de realizar la maniobra de cambio de dirección. Escarificar en laderas ATENCIÓN El aparato puede ser utilizado en pendientes y declives de hasta 46% (inclinación de 25°). Por motivos de seguridad, aconsejamos seriamente no aprovechar este potencial teórico. Mantener siempre una posición vertical segura. Por principio, los escarificadores conducidos a pie no deben ser utilizados en pendientes superiores al 26% (inclinación de 15°). ¡Existe peligro de pérdida de estabilidad! Manejo del cable durante el funcionamiento Preparar el cable de tal forma que el aparato lo pueda tirar fácilmente sobre la superficie del césped ya tratado. Al girar el aparato el dispositivo de contratracción coloca automáticamente el cable del otro lado del larguero. Cuidar que el cable quede fuera del alcance de la herramienta cortante y que no forme lazos. Examinar el cable regularmente por señales de daños y utilizarlo sólo en estado impecable. Verificación de la seguridad de funcionamiento El escarificador está equipado con un dispositivo de parada del motor. Antes de comenzar el escarificado, comprobar el correcto funcionamiento del arco de mando de seguridad o de la palanca de mando de parada del motor. Al soltar el arco de mando de seguridad/palanca de mando, se debe parar el motor y detener la herramienta de corte (¡Atención! ¡La herramienta de corte marcha en inercia!). Si no fuera el caso, acudir a un taller especializado autorizado. Tras soltarlo, el arco/la palanca debe volver a la posición mostrada en la imagen "Descripción de los componentes". En caso contrario, la máquina tiene que ser revisada inmediatamente por un taller especializado autorizado. Los dispositivos de seguridad y de protección de la máquina no tienen que ser manipulados ni desactivados. ¡Controlar que los dispositivos de protección estén colocados de forma correcta y no presenten daños! Controlar que la parte superior del larguero (aislamiento) no presente daños. Si el recubrimiento de goma estuviera dañado, se debe acudir sin falta a un taller especializado autorizado para evitar posibles lesiones (choque eléctrico) provocadas por contacto con las piezas que se encuentran bajo tensión. ¡Comprobar la sujeción de los tornillos y las tuercas del aparato cada 10 horas de servicio, reapretar si es necesario! Zur Vermeidung einer Gefährdung auch vor jedem Vertikutieren den Zustand und festen Sitz der Messer prüfen (siehe hierzu Kapitel „Wartung der Messerwelle”). Para evitar posibles peligros, comprobar el estado y la correcta sujeción del árbol de cuchillas antes de cada escarificado (véase el capítulo "Mantenimiento del árbol de cuchillas"). ADVERTENCIA Los trabajos en el árbol de cuchillas o la apertura o retirada de todas las cubiertas unidas al aparato deben ser realizados siempre por un taller especializado, dado que tras las tareas de reparación o mantenimiento en las piezas aislantes (p.ej. árbol de cuchillas, piezas de fijación, cubiertas) se ha de realizar, conforme a la norma DIN EN 60335, una comprobación de la protección aislante. Además, si las piezas del árbol de cuchillas no se montan correctamente, se podrían soltar las piezas y provocar lesiones graves. Si el árbol de cuchillas está bloqueado, p. ej. debido al choque con un obstáculo o un cuerpo extraño, se debe llevar el escarificador a un taller especializado autorizado para comprobar si algunas piezas del aparato están dañadas o deformadas. Los posibles arreglos necesarios deben ser realizados siempre por un taller especializado autorizado. Si la máquina empieza a vibrar de forma extraña o a emitir sonidos inusuales, será necesaria una comprobación inmediata por parte de un taller especializado autorizado. Restricción de horarios En cada región, la legislación puede establecer diferentes horarios para la utilización de escarificadores. Por favor, solicite información a las autoridades competentes antes del primer uso del escarificador. Indicaciones para el cuidado del césped (Ilustración M ) Para escarificar, conducir el aparato en franjas rectilíneas a la velocidad del paso humano moderada. Debido al sentido de giro de avance del árbol de las cuchillas, se necesita poca fuerza para empujar el aparato. Según la constitución del suelo, en parte es necesario retener el escarificador en el sentido opuesto al de marcha. Evitar el tomar curvas demasiado cerradas. Si el césped tiene demasiado musgo o mala hierba, se recomienda escarificar una vez más en ángulo recto al primer sentido de trabajo. Para escarificar sin saco colector, antes de la segunda pasada se tiene que quitar el material sacado en la primera. Si se deja este material sobre el césped, se empeoraría el resultado de la escarificación, se sometería el aparato a un esfuerzo adicional y se dificultaría el trabajo (más fuerza para empujar). La manera más sencilla de retirar/recoger el material escarificado es aspirarlo con un cortacésped TurboStar o rastrillándolo a mano.

IMPORTANTE ¡Evite posibles daños! Bajo condiciones extremas o extraordinarias podía ser necesario realizar los trabajos de mantenimiento tras periodos de tiempo más cortos. En caso de detectar daños, rogamos se dirija a un taller especializado y autorizado. Los trabajos rutinarios de mantenimiento de la máquina deberán realizarse según la siguiente tabla. Además de los trabajos de mantenimiento incluidos en el manual de instrucciones, deberá realizar las siguientes tareas de mantenimiento según los periodos indicados. Antes de la primera puesta en servicio

• Comprobar el asiento seguro de todas las uniones atornilladas.

• Comprobar el árbol de cuchillas y, en caso necesario, encargar a un taller especializado autorizado que lo apriete.

• Comprobar que el arco de mando de seguridad funciona correctamente.

• Comprobar que los dispositivos de protección estén colocados de forma correcta y no muestren daños. Antes de cada servicio

• Comprobar la superficie del césped y retire los cuerpos extraños.

• Comprobar la zona del cable de limitación (en caso de que se emplee también un cortacésped automático para cuidar el césped).

• Comprobar el estado y el asiento seguro de las cuchillas; en caso necesario, el taller especializado autorizado deberá recambiarlas o apretarlas.

• Comprobar que el arco de mando de seguridad funciona correctamente.

• Comprobar que los dispositivos de protección estén colocados de forma correcta y no muestren daños.

• Comprobar el desgaste o la pérdida de funcionalidad del dispositivo colector de césped.

• Controlar que la parte superior del larguero (aislamiento) no muestre daños.

• Controlar que la línea de conexión no muestre señales de daños o desgaste. Cada 10 horas de servicio

• Comprobar el asiento seguro de todas las uniones atornilladas.

• Comprobar el desgaste y el asiento seguro del árbol de cuchillas. Tras cada servicio

• Limpiar el escarificador.

• Comprobar los daños y el desgaste de las cuchillas.9 En la inspección anual

• Limpiar el área bajo la cubierta de las correas.

¡El cuidado regular es la mejor garantía de una larga vida útil y de un funcionamiento libre de averías! ¡El mantenimiento insuficiente de su aparato provoca graves deficiencias relacionadas con la seguridad! ¡Utilice piezas de repuesto originales, ya que sólo éstas garantizan seguridad y calidad!

¡Advertencia sobre la seguridad! Vea la explicación de los símbolos en el cuadro página 2

Limpieza (Ilustración N3 ) Quitar la suciedad y restos de hierba directamente despues del trabajo. Inclinar el aparato hacia su lado y utilizar para su limpieza un cepillo o un trapo. Las ranuras para la refrigeración del motor eléctrico (1) tienen que quedar libres de suciedad y de restos de hierba. IMPORTANTE No salpicar nunca el aparato con agua. Se podria dañar la instalación eléctrica. Cómo guardar el aparato Guarde siempre la máquina limpia en un recinto cerrado, seco e inaccesible para los niños. Deje que el motor se enfríe antes de aparcar la máquina en recintos cerrados. Plegar el larguero de guía – Para guardar el aparato sin necesidad de tanto espacio, aflojar las dos tuercas mariposas para poder abatir el larguero de guía superior, sin necesidad de ejercer fuerza, en forma de Z sobre el motor. – Prestar atención a que el cable y el conductor Bowden no se doble o aplaste. CUIDADO Al plegar el larguero para el transporte o almacenamiento y soltar las tuercas de mariposa se podría generar un movimiento brusco e imprevisible del mismo. Asimismo podrían producirse zonas de aplastamiento entre la parte inferior y superior del larguero. ¡Peligro de lesiones! IMPORTANTE ¡Al plegar y desplegar los largueros, tener cuidado para no doblar, aplastar, retorcer o estirar demasiado los cables! Colocar los cables siempre por el lado exterior de la unión del larguero. Un cable dañado puede generar una avería técnica del aparato. IMPORTANTE Al alzar los largueros, tener cuidado para no doblar o aplastar los cables Bowden. Transporte y protección del aparato (figura N ) – ¡Si fuera necesario transportar el aparato, no lo agarre por la trampilla de expulsión! Agarrarlo delante por el asa y atrás por el travesaño de la parte inferior del larguero de guía (véase figura N ). Antes de levantar la máquina, tener en cuenta el peso (véase datos técnicos). Levantar grandes pesos puede provocar problemas de salud. Recomendamos que el aparato sea transportado o levantado siempre por al menos dos personas. – Transportar el equipo derecho sobre las 4 ruedas para evitar daños al equipo y lesiones personales. – Aparcar el medio de transporte sobre suelo plano, para que el aparato no pueda deslizarse antes de ser asegurado. – Descolgar el saco colector y asegurarlo por separado durante el transporte. – Fijar el aparato sobre o en el vehículo con medios de aseguramiento de carga autorizados (p. ej., correas de trincar con elemento tensor). Correas de trincar son cintas de fibras sintéticas. Cada correa de trincar está marcada. La etiqueta contiene detalles importantes para su utilización. Observe las indicaciones de la etiqueta al utilizar la correa de trincar. – En caso de materiales de carga que rueden, aconsejamos el anclaje directo con 4 correas tensoras. Asegure el aparato por las ruedas, de forma que no se pueda mover durante el viaje. ATENCIÓN No tensar demasiado las correas. Una fijación demasiado fuerte del aparato puede provocar daños. Mantenimiento del árbol de las cuchillas Antes de cualquier escarificado, controle el estado y el asiento fijo de las cuchillas. Tiene que dejar cambiar imprescindiblemente las cuchillas desgastadas o dañadas. AVISO Dejar que las cuchillas sean cambiadas siempre por un taller del ramo autorizado para este fin, ya que después de los trabajos de reparación o mantenimiento en piezas aisladas (p.ej., árbol de la cuchilla, piezas de sujeción), se tiene que verificar la protección aislante conforme a la Disposición DIN EN 60335 existente. Además, al haberse armado mal el árbol de las cuchillas se pueden soltar piezas, lo cual puede conducir a graves lesiones.

– El juego completo de cuchillas deberá reemplazarse cuando se haya alcanzado el límite de desgaste (marca redonda sobre la cuchilla) o cuando no sea posible reajustar la profundidad de escarificado. – ¡Emplee sólo cuchillas escarificadoras originales como recambio! Los repuestos no equivalentes pueden dañar la máquina y poner en peligro su seguridad. – Las cuchillas de escarificado de recambio deben estar marcadas siempre con el nombre y/o el código de la empresa del fabricante o proveedor y de los nºs de piezas.

Sustitución de la correa dentada Por motivos técnicos de seguridad llamamos expresamente la atención en que las correas de accionamiento pueden ser sustituidas sólo por una pieza original. La sustitución de la correa dentada debe ser llevada a cabo siempre por un taller especializado autorizado.

18 CAUSAS DE AVERÍAS Y SU ELIMINACIÓN Averías Causas posibles Remedio

El aparato lleva 5 segundos encendido y el motor no se pone en marcha Falta tensión de alimentación. Enchufar el enchufe C2 . Controlar el fusible. Cable de conexión dañado. Solicitar que un taller especializado lo controle. Árbol de cuchillas bloqueado Compruebe la profundidad del escarificado. Limpiar el árbol de cuchillas (¡desconecte primero el enchufe de red!). Inclinar ligeramente la máquina al arrancarla.

Solicitar que un taller especializado lo controle.

El motor se para Hierba demasiado alta Cortar antes el césped Bloqueo por cuerpos extraños Deje examinar por un taller del ramo autorizado para este fin. Profundidad de escarificación demasiado grande Ajustar de nuevo la profundidad de escarificación V2 .

Resultado insatisfactorio del trabajo Hierba demasiado alta Cortar antes el césped Desgaste de la cuchilla Reajuste de la profundidad de escarificación V2 . Dejar cambiar el árbol de las cuchillas por un taller del ramo autorizado para este fin La profundidad de escarificación no se ha adaptado a las condiciones de la hierba ni del suelo Ajustar de nuevo la profundidad de escarificación V2 .

Fuertes sacudidas (vibración)

Deje examinar por un taller del ramo autorizado.

El árbol de la cuchilla no gira Correa dentada defectuosa Dejar verificar o bien cambiar por un taller del ramo autorizado para este fin.

Las reparaciones en aparatos eléctricos pueden ser efectuadas únicamente por electricistas. ¡No repare Vd. mismo!10 En caso de interrupciones y defectos que no se mencionan aquí, diríjase por favor a su experto autorizado más próximo. Esta regla se aplica en particular a los aparatos con motor eléctrico, ya que en caso de reparaciones siempre se tiene que efectuar un control de la protección del aislamiento. Su experto autorizado le ayudará gustosamente también si Vd. no quiere realizar los trabajos de mantenimiento descritos aquí.

Motor Motor Motor de corriente alterna Tensión nominal 230 V Potencia 1400 W (31-V EL) 1600 W (35-V EL) Número de revoluciones del motor 3000 min

Escarificador Carcasa Plástico a prueba de golpes (ABS) Ancho de trabajo 310 mm (31-V EL) 350 mm (35-V EL) Cuchillas del escarificador 13 unid (31-V EL) 15 unid (35-V EL) Regulable altura larguero de guía doble Volumen de la bolsa colectora 50 litros Peso 18,5 kg (31-V EL) 20 kg (35-V EL) Largo 1330 mm Ancho 490 mm Altura 990 mm Ruedas Ø 180 mm / Ø 180 mm Disposición rodamientos delante / detrás Cojinete de deslizamiento

Nivel de potencia acústica Nivel de potencia acústica garantizado; medido según 2000/14/CE

Nivel de la presión acústica Nivel de la presión acústica de emisión en el puesto de manejo; medido según DIN EN 13684 Inseguridades de medición; según ISO 4871

Vibraciones Vibraciones en el larguero de guía; medidas según DIN EN 13684 Inseguridades de medición; según EN 12096
