MANUAL DE USUARIO IntelliTherm C67 Fantini Cosmi

mantiene costante la temperatura ECONOMY impostata con la manopola TMIN.

OFF

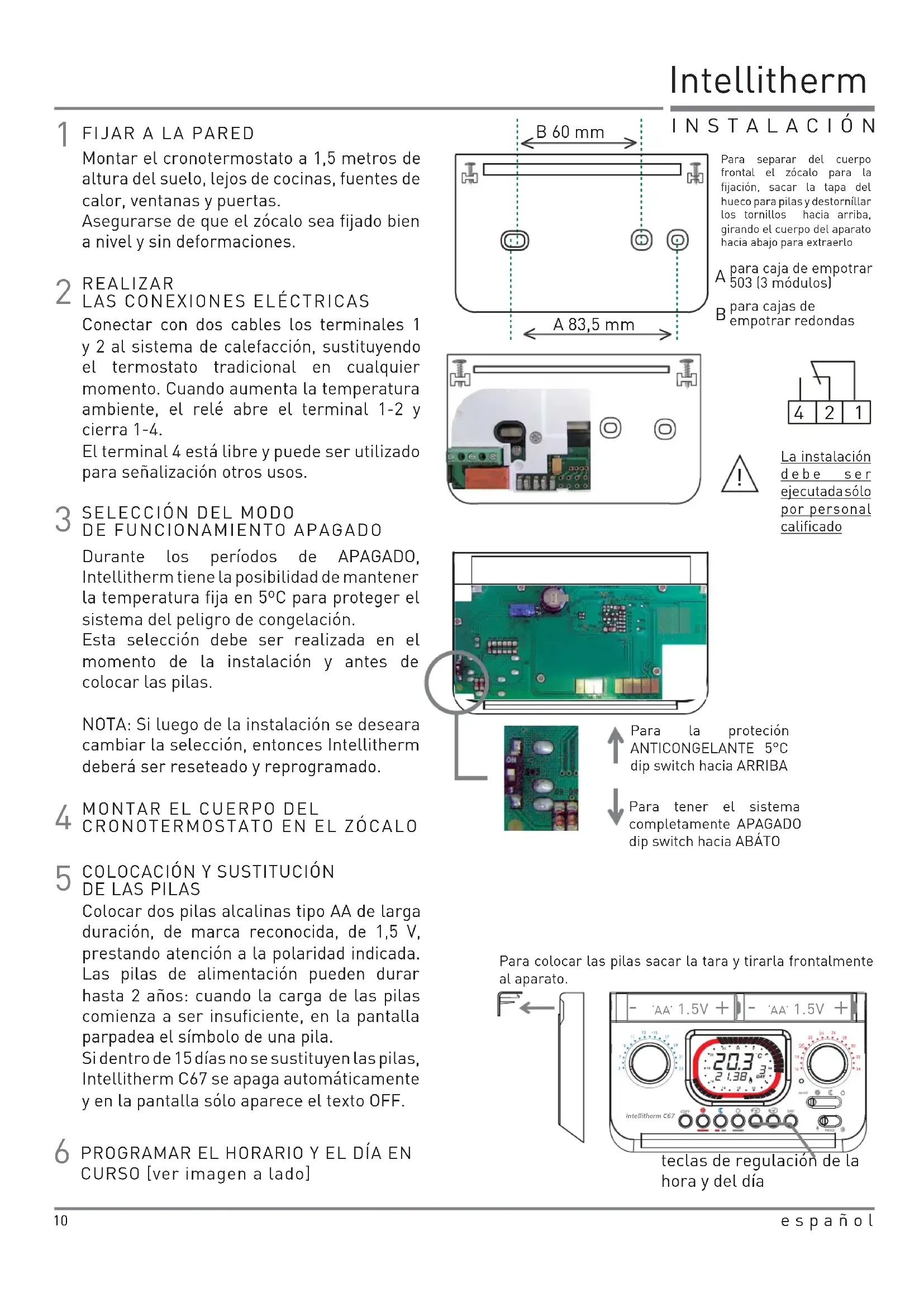

Montar el cronotermostato a 1,5 metros de altura del suelo, lejos de cocinas, fuentes de calor, ventanas y puertas.

Asegurarse de que el zócalo sea fijado bien a nivel y sin deformaciones.

2 REALIZAR LAS CONEXIONES ELÉCTRICAS

Conectar con dos cables los terminales 1 y 2 al sistema de calefacción, sustituyendo el termostato tradicional en cualquier momento. Cuando aumenta la temperatura ambiente, el relé abre el terminal 1-2 y cierra 1-4.

El terminal 4 está libre y puede ser utilizado para señalización otros usos.

3 SELECCIÓN DEL MODO DE FUNCIONAMIENTO APAGADO

Durante los períodos de APAGADO, Intellitherm tiene la posibilidad de mantener la temperatura fija en 5°C para proteger el sistema del peligro de congelación.

Esta selección debe ser realizada en el momento de la instalación y antes de colocar las pilas.

NOTA: Si luego de la instalación se deseara cambiar la selección, entonces Intellitherm deberá ser reseteado y reprogramado.

4 MONTAR EL CUERPO DEL CRONOTERMOSTATO EN EL ZÓCALO

5 COLOCACIÓN Y SUSTITUCIÓN DE LAS PILAS

Colocar dos pilas alcalinas tipo AA de larga duración, de marca reconocida, de 1,5 V, prestando atención a la polaridad indicada. Las pilas de alimentación pueden durar hasta 2 años: cuando la carga de las pilas comienza a ser insuficiente, en la pantalla parpadea el símbolo de una pila.

Si dentro de 15 días no se sustituyen las pilas, Intellitherm C67 se apaga automáticamente y en la pantalla sólo aparece el texto OFF.

6 PROGRAMAR EL HORARIO Y EL DÍA EN CURSO [ver imagen a lado]

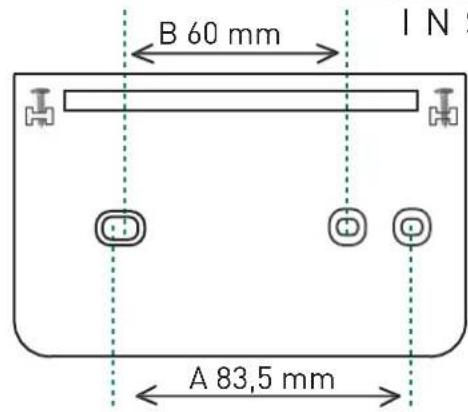

B 60 mm A 83,5 mm I N S

INSTALACIÓN

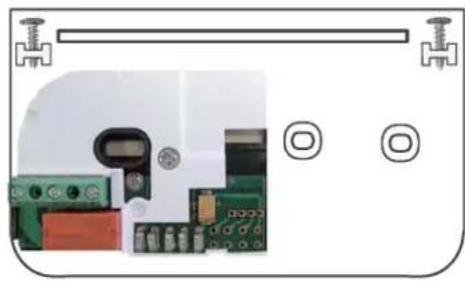

Para separar del cuerpo frontal el zócalo para la fijación, sacar la tapa del hueco para pilas y destorníllar los tornillos hacia arriba, girando el cuerpo del aparato hacia abajo para extraerlo

A para caja de empotrar 503 (3 módulos)

B para cajas de empotrar redondas

La instalación debe ser ejecutadasólo por personal calificado

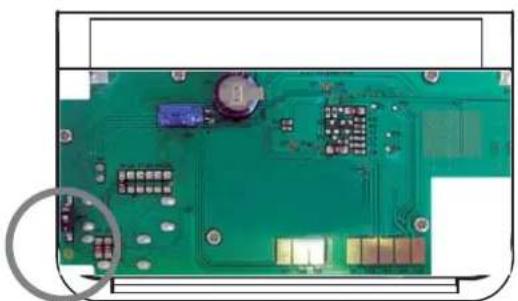

Para la protección ANTICONGELANTE 5°C dip switch hacia ARRIBA

Para tener el sistema completamente APAGADO dip switch hacia ABÁTO

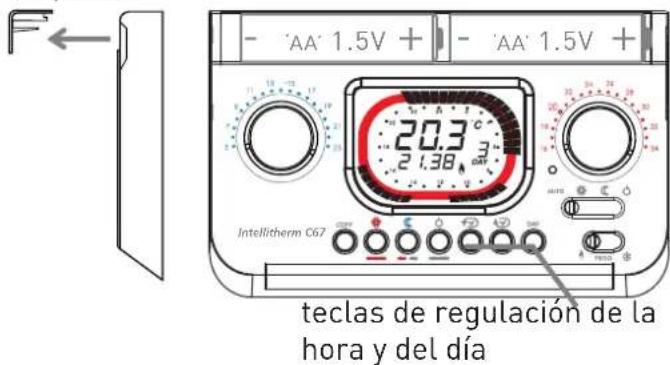

Para colocar las pilas sacar la tara y tirarla frontalmente al aparato.

- 'AA' 1.5V + - 'AA' 1.5V + 20.3 °C 2 1.38 A Intellitherm C67 teclas de regulación de la hora y del día

SEMANAL

C67

corona de programación

AHORRO / TMIN

CONFORT / TMAX

OFF

temperatura en °C

20 20.3 18 2 1.38 16 14 12 10 C 3 DAY 4* 6- 8.

HORARIO

DAY

día de la semana

calefacción ON

enfriamiento ON

La corona de programación representa un reloj de 24 horas subdividido en sectores de 30 minutos. El color de los sectores indica la temperatura programada por aquel período de tiempo.

Ruleta de regulación de la temperatura mínima TMIN/ AHORRO desde 5° hasta 23°C

COPY

Permite de copiar la programación de un día también en los días siguientes.

$$ 1 = 2 = 3 = 4 = 5 = 6 = 7 $$

Teclas de programación de la temperatura

AHORRO / TMIN

CONFORT / TMAX

OFF

DAY

Tecla para la regulación del día

1 = lunes / 2 = martes / 3 = miércoles

4 = jueves / 5 = viernes / 6 = sábado / 7 = domingo

RESETEADO

presionando por algunos segundos, se anulan todas las programaciones y se restablece el programa estándar.

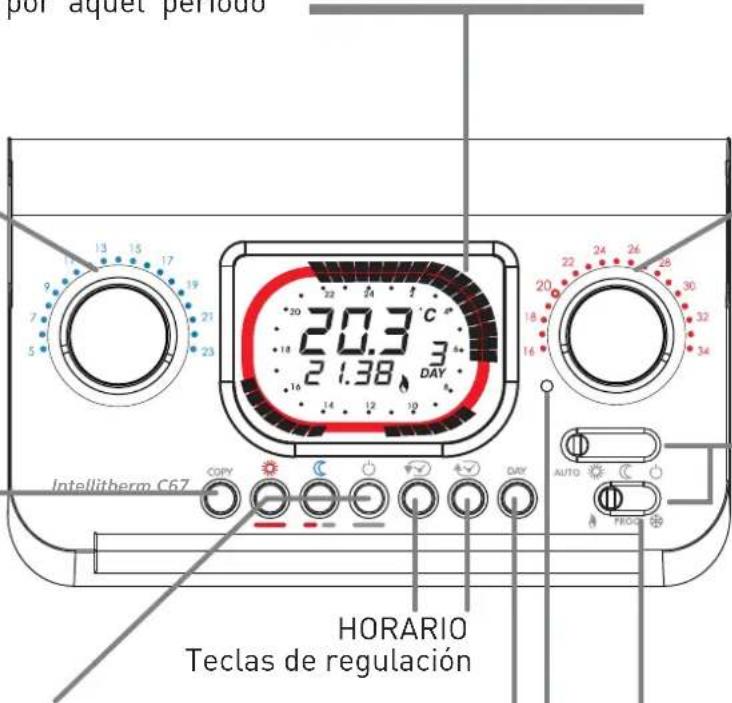

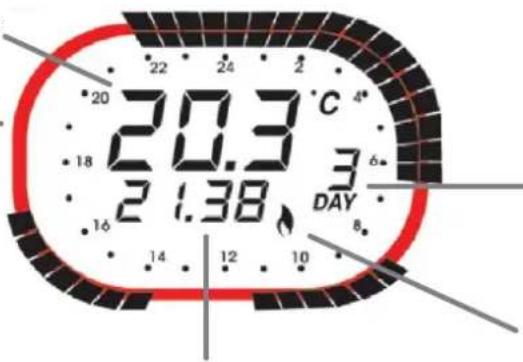

PANTALLA

por aquet periodo 20.3 °C 2 1.38 DAY Intellitberm C67 COPY AUTO TEOS HORARIO Teclas de regulación

Ruleta de regulación de la temperatura máxima TMAX / CONFORT desde 16° hasta 34°C.

DE SVIADORES

AUTO

Muncionamiento con el programa automático semanal

CONFORT / TMAX

Mantiene constante la temperatura de CONFORT establecida con la ruleta TMAX.

AHORRO / TMIN

Mantiene constante la temperatura de AHORRO establecida con la ruleta TMIN.

APAGADO

Mantiene el sistema apagado o con función anticongelante 5°C.

Con desviador en posición el sistema se prepara para el funcionamiento de la calefacción. Con desviador en posición entra en función el sistema de climatización.

Después de haber instalado y conectado C67 posicionando el desviador en la función AUTO, se puede utilizar el programa semanal con horarios y temperaturas ya programadas por la fábrica

Controlar que el desviador sea en posición para el funcionamiento de la calefacción

AUTO

desde el lunes DIA 1 al viernes DIA

desde el sabado DIA 6 al domingo DIA 7

20 C° 5 C° 8 23.30

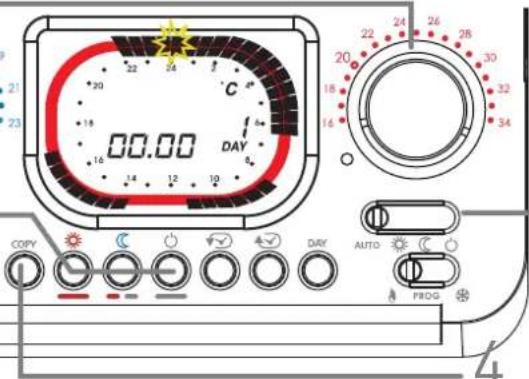

PERSONALIZADA

Por cada 30 minutos es posible programar la temperatura deseada.

1

Programar la temperatura

T MIN T MAX

3

Presionando una de las tres teclas, es posible programar la temperatura deseada. A cada presión de una de las tres teclas, el sector cambiará color y avanzará de 30 minutos

CONFORT/TMAX ECONOMY/TMIN

OFF

Para desplazar el cursor sin variar la temperatura usar las teclas √ √

00.00 DAY COPY AUTO PROG

Una vez programados los horarios de un día, es posible copiar el programa por los días siguientes presionando la tecla COPY, o bien presionar DAY para cambiar el día y repetir las operaciones precedentes.

Desplazar los desviadores en la posición AUTO y PROG para iniciar la programación.

La pantalla visualiza las horas 00.00 y el DIA1

Sobre la corona relampaguerà el sector donde programar la temperatura y en la pantalla comparecerá la hora correspondiente.

Una vez terminadas las modificaciones, posicionar el desviador 🔒 para encaminar la calefacción o posicionar ❄ para el enfriamiento

Con Intellitherm C67 es posible excluir en cualquier momento el programa automático temporalmente, sin modificarlo, para obtener continuamente de 1 a 240 horas la temperatura deseada (confort, ahorro, apagado).

AUTO

Con los desviadores en la posición indicada, presionar las teclas

o 📊 o ⏻ para programar el número de horas h durante las cuales se quiere excluir el programa automático y forzar la temperatura.

La corona de la pantalla se volverá de color correspondiente a la temperatura escogida

AHORRO/TMIN

CONFORT/TMAX

OFF

Una vez transcurrido el tiempo programado, Intellitherm retomará el programa automático. Para reducir o excluir el periodo JOLLY antes del tiempo previsto, presionar una tecla de diferente color al de la corona que se muestra en la pantalla.

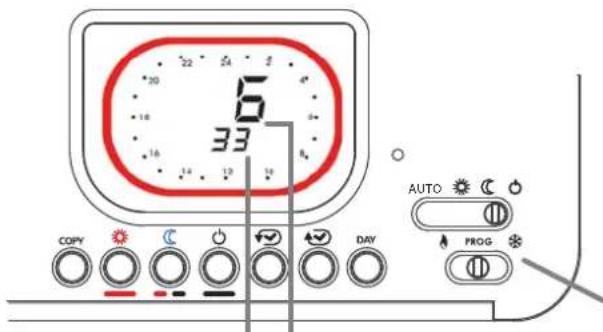

6 33 COPY AUTO PROG DAY

HORAS HORAS de funcionamiento de funcionamiento del inicio del día precedente

FUNCIONES AVANZADAS

Con C67 es posible saber por cuantas horas el calor ha sido solicitado el día precedente (relé cerrado - ON) y desde el principio de funcionamiento de Intellitherm (colocación de las pilas o reseteado).

Posicionando los desviadores como indicado, las horas de utilización de la calefacción serán visualizadas en la pantalla.

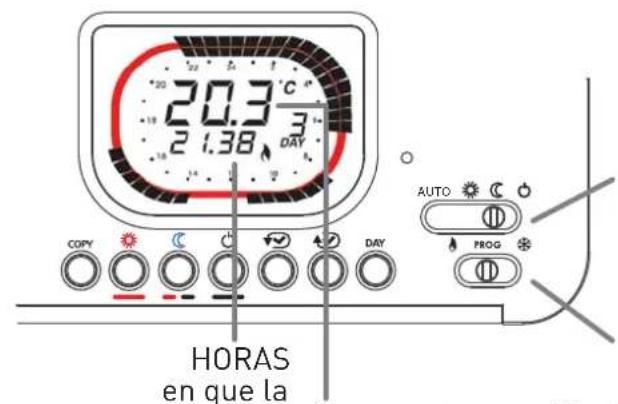

TEMPERATURA AMBIENTE MÍNIMA Y MÁXIMA DEL DÍA PRECEDENTE

20.3 °C 2 1.38 DAY COPY HORAS en que la AUTO PROG

temperatura ha sido medida Temperatura ambiente MÁXIMA o MÍNIMA

Con Intellithem C67 es posible averiguar la temperatura mínima y máxima alcanzada por el ambiente el día precedente y la hora en que ha sido medida.

Desplazar el desviador en la posición © AHORRO para leer la temperatura mínima o en la posición ✿ CONFORT para leer la temperatura máxima.

Desplazar el desviador en PROG.

FUNCIONAMIENTO DE VERANO O CLIMATIZACIÓN

Cuando se desplaza el desviador en la posición ✿ VERANO, Intellitherm C67 se prepara para el funcionamiento del sistema de climatización. Con la ruleta de regulación CONFORT/TMAX se regula la temperatura de comfort a mantener en el ambiente. Entonces los sectores rojos de la corona de la pantalla indican los períodos de encendido del sistema de climatización; en cambio los sectores de otro color indican los períodos de apagado.

CARACTERÍSTICAS TÉCNICAS

Conforme a las normas EN 60730-1 y segundas partes

Capacidad contactos 5(3)A 250V.a.c.

Microdesconexion (1BU)

Software clase A.

Contacto de conmutación libre de tensión.

Regulación de la temperatura: CONFORT desde 16 hasta 34°C,

AHORRO desde 5 hasta 23°C.

Diferencial +/-0,25°C.

Gradiente térmico de referencia 4°K/h.

Apagado con posibilidad de protección anticongelante (5°C).

programable con dip switch.

Temperatura máxima ambiente T45.

□ doble aislamiento.

Grado de protección IP20.

Grado de polución 2.

Tensión de impulso 4000V.

Alimentación sin conección a la línea eléctrica con 2 pilas alcalinas 1,5V tipo AA (duración 2 años).

Control automatico del estado de la carga de las baterías con indicación en la pantalla en caso de carga insuficiente.

Sustitución pilas sin pérdida de los datos programados.

Desviador para el funcionamiento de invierno o verano.

Tecla de reseteado para restablecer el programa. establecido de antemano.

Dimensiones: 135 x 85 x 19mm

Clasificación Erp: Clase ErP IV; 2% (Reg. EU 811/2013 - 813/2013)

1 FIXATION MURALE

ELIMINACIÓN DE PRODUCTOS

El símbolo de contenedor de basura tachado indica que los productos no pueden desecharse junto a los residuos domésticos. Las baterías y acumuladores integrados pueden desecharse con el producto. Éstos serán separados en los centros de reciclaje. La barra negra indica que el producto se comercializó con posterioridad al 13 de agosto de 2005. Al participar en la recogida por separado de productos y baterías, contribuirá a realizar una eliminación adecuada de productos y baterías y, de este modo, ayudará a evitar consecuencias negativas para el entorno y para la salud humana.
