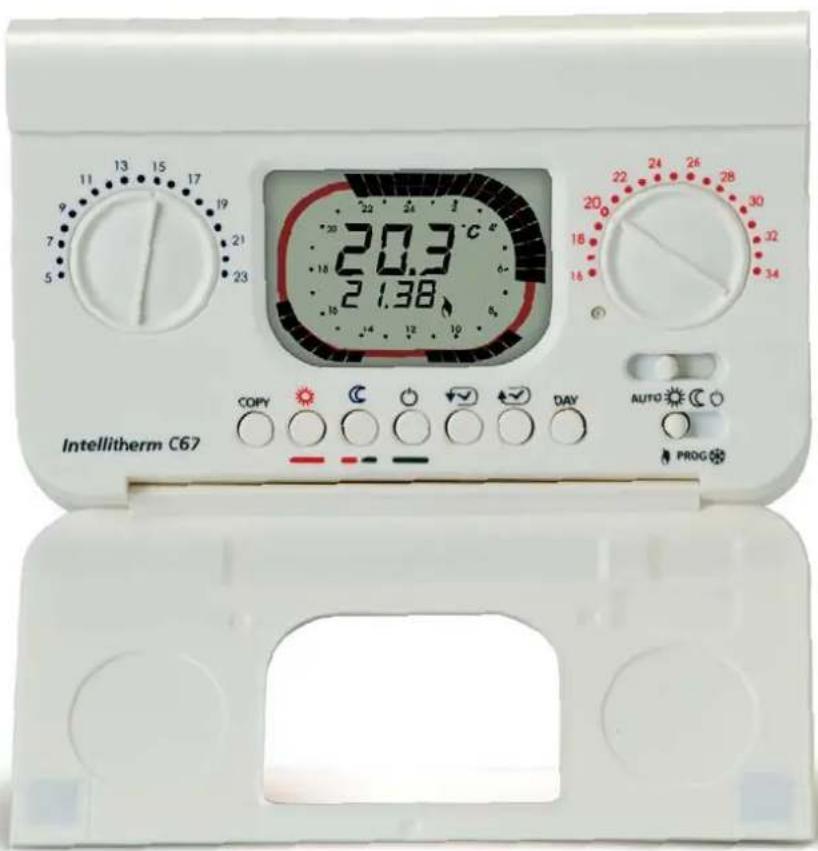

MANUALE UTENTE IntelliTherm C67 Fantini Cosmi

CRONOTERMOSTATO SETTIMANALE

C67 C67C-C67N

11 13 15 17 9 20.3 °C 7 2 1.38 5 23 INTellitherm C67 COPY AUTO PROG

pag. 2 italiano

pag. 6 english

pag. 10 español

pag. 14 français

pag. 18 deutsch

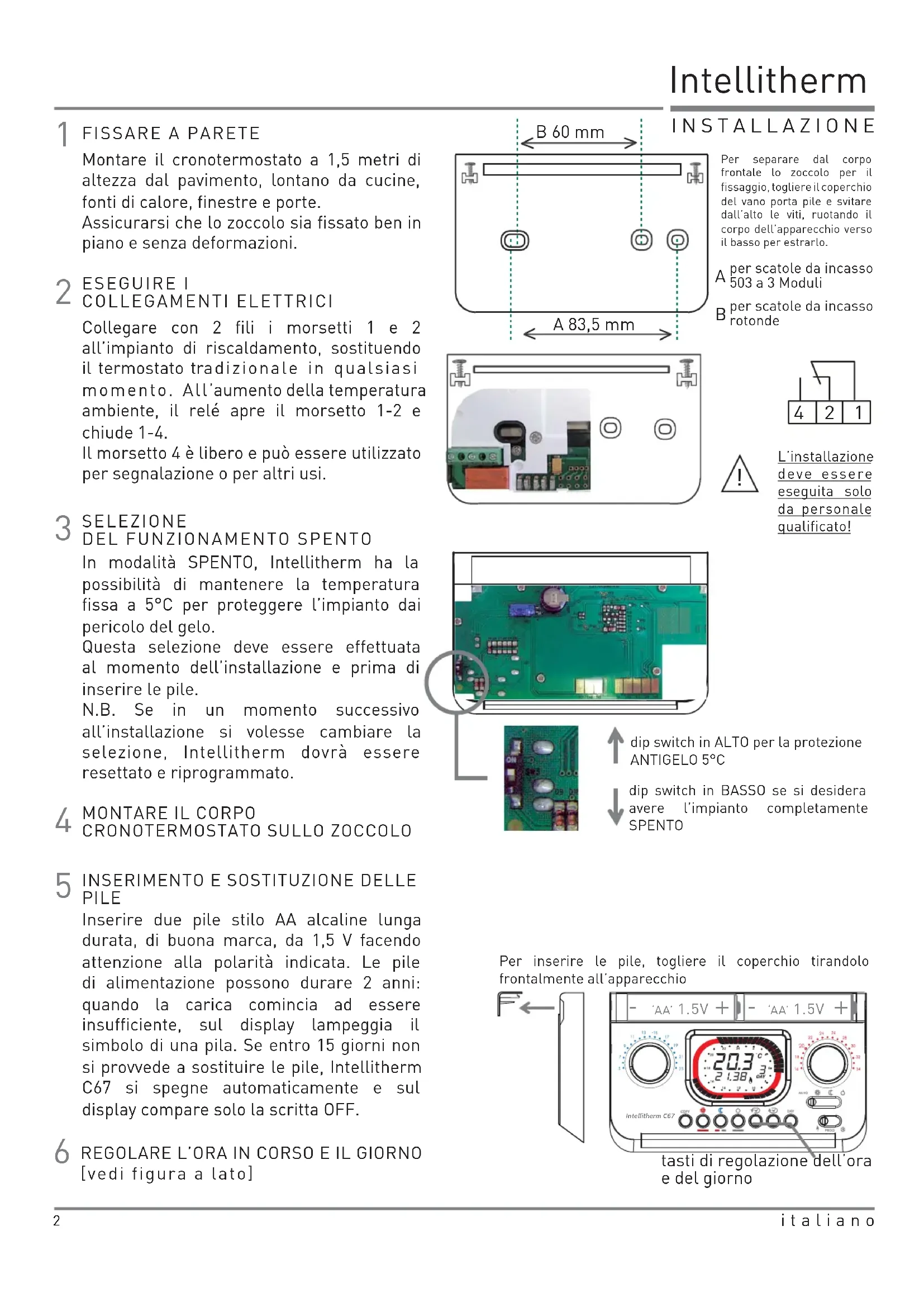

Montare il cronotermostato a 1,5 metri di altezza dal pavimento, lontano da cucine, fonti di calore, finestre e porte.

Assicurarsi che lo zoccolo sia fissato ben in piano e senza deformazioni.

2 ESEGUIRE I COLLEGAMENTI ELETTRICI

Collegare con 2 fili i morsetti 1 e 2 all'impianto di riscaldamento, sostituendo il termostato tradizionale in qualsiasi momento. All'aumento della temperatura ambiente, il relé apre il morsetto 1-2 e chiude 1-4.

Il morsetto 4 è libero e può essere utilizzato per segnalazione o per altri usi.

3 SELEZIONE DEL FUNZIONAMENTO SPENTO

In modalità SPENTO, Intellitherm ha la possibilità di mantenere la temperatura fissa a 5°C per proteggere l'impianto dai pericolo del gelo.

Questa selezione deve essere effettuata al momento dell'installazione e prima di inserire le pile.

N.B. Se in un momento successivo all'installazione si volesse cambiare la selezione, Intellitherm dovrà essere resettato e riprogrammato.

1. MONTARE IL CORPO

CRONOTERMOSTATO SULLO ZOCCOLO

5 INSERIMENTO E SOSTITUZIONE DELLE PILE

Inserire due pile stilo AA alcaline lunga durata, di buona marca, da 1,5 V facendo attenzione alla polarità indicata. Le pile di alimentazione possono durare 2 anni: quando la carica comincia ad essere insufficiente, sul display lampeggia il simbolo di una pila. Se entro 15 giorni non si provvede a sostituire le pile, Intellitherm C67 si spegne automaticamente e sul display compare solo la scritta OFF.

6 REGOLARE L'ORA IN CORSO E IL GIORNO [vedi figura a lato]

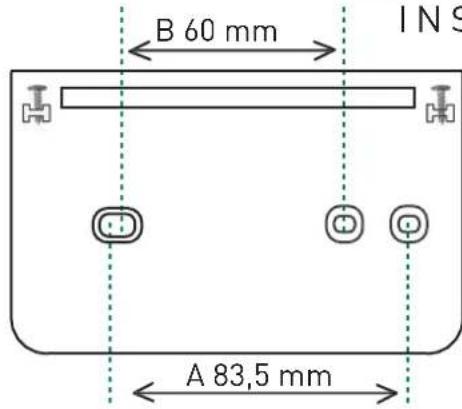

B 60 mm INS A 83,5 mm

INSTALLAZIONE

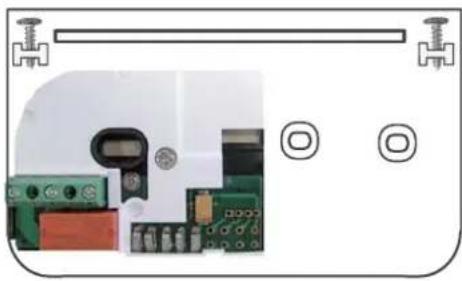

Per separare dal corpo frontale lo zoccolo per il fissaggio, togliere il coperchio del vano porta pile e svitare dall'alto le viti, ruotando il corpo dell'apparecchio verso il basso per estrarlo.

A per scatole da incasso 503 a 3 Moduli

B per scatole da incasso rotonde

L'installazione deve essere eseguita solo da personale qualificato!

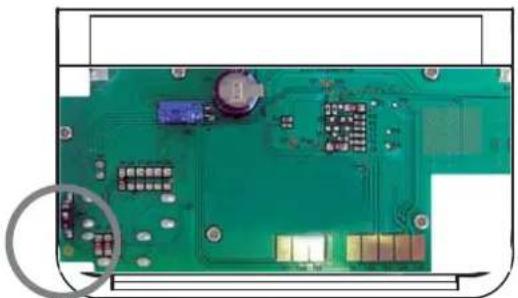

↑ dip switch in ALTO per la protezione ANTIGELO 5°C

↓ dip switch in BASSO se si desidera avere l'impianto completamente SPENTO

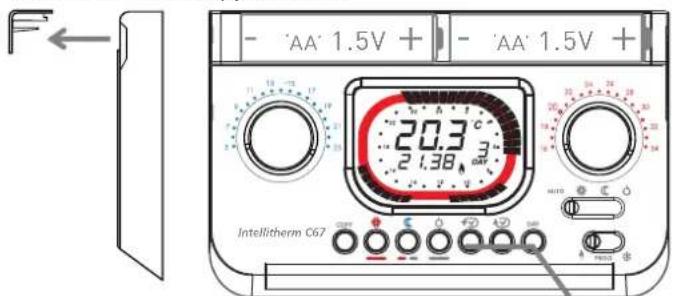

Per inserire le pile, togliere il coperchio tirandolo frontalmente all'apparecchio

- 'AA' 1.5V + - 'AA' 1.5V + 20.3 °C 2 1.38 Intellitherm C67

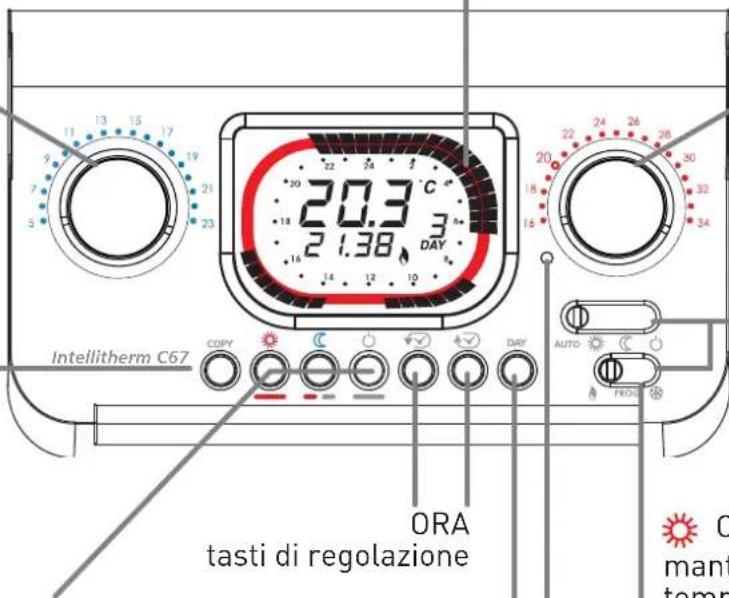

tasti di regolazione dell'ora e del giorno

SETTIMANALE

C67

temperatura in °C

corona di programmazione

ECONOMY / TMIN

COMFORT / TMAX

OFF

20 20.3 18 2 1.38 16 14 12 10 DAY 3 22 24 2 2 C 4* 6- 8. ORA

DAY

giorno della settimana

riscaldamento ON

raffrescamento ON

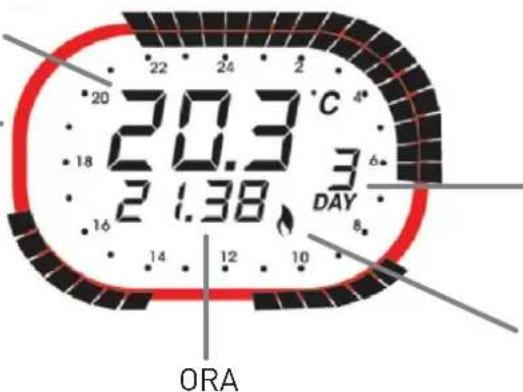

La corona di programmazione rappresenta un orologio di 24 ore suddiviso in settori di 30 minuti. Il colore dei settori indica la temperatura programmata per quel periodo di tempo.

DISPLAY

manopola di regolazione della temperatura minima

TMIN / ECONOMY da 5° a 23° C

COPY

Permette di copiare la programmazione di un giorno anche nei giorni successivi.

$$ 1 = 2 = 3 = 4 = 5 = 6 = 7 $$

20.3 °C 21.38 DAY Intellitherm C67 COPY ORA tasti di regolazione AUTO FROD C mant temp

manopola di regolazione

della temperatura

massima

TMAX / COMFORT

da 16° a 34° C

DEVIATORI

AUTO

funzionamento con programma automatico settimanale.

Tasti di programmazione della temperatura.

ECONOMY/TMIN

COMFORT / TMAX

OFF

Ad ogni pressione di uno dei tre tasti il settore lampeggiante diventerà del colore corrispondente alla temperatura assegnata.

DAY

tasto di regolazione del giorno.

1 = lunedì / 2 = martedì / 3 = mercoledì

4 = giovedì / 5 = venerdì / 6 = sabato / 7 = domenica

RESET

tenendo premuto per alcuni secondi, si annullano tutte le programmazioni e si ripristina il programma standard.

COMFORT / TMAX

mantiene costante la temperatura di COMFORT impostata con la manopolaTMAX.

ECONOMY / TMIN

mantiene l'impianto spento o con funzione antigelo 5°C.

Con deviatore sulla posizione l'impianto si predispone per il funzionamento del riscaldamento. Con deviatore posizionato in entra in funzione l'impianto di condizionamento.

Dopo aver installato e collegato C67 posizionando il deviatore sulla funzione

AUTO si può utilizzare il programma settimanale con

orari e temperature già impostate in fabbrica.

AUTO

Verificare che il deviatore sia in posizione per il funzionamento del riscaldamento.

da lunedì DAY 1 a venerdì DAY 5

da sabato DAY 6 a domenica DAY 7

20 C° 5 C° 8 23.30

PERSONALIZZATA

Per ogni 30 minuti è possibile impostare la temperatura desiderata.

1

Impostare la temperatura

TMIN

C 00.00 DAY 20 18 16 22 24 26 28 30 32 34 AUTO PROG COPY

3

Premendo uno dei tre tasti è possibile impostare la temperatura desiderata. Ad ogni pressione di uno dei tasti il settore cambierà colore e avanzerà di 30 minuti.

COMFORT / TMAX ECONOMY / TMIN

OFF

Per spostare il cursore senza variare la temperatura usare i tasti

Programmati gli orari di un giorno è possibile copiare il programma per i giorni successivi premendo il tasto COPY, oppure premere DAY per cambiare il giorno e ripetere le operazioni precedenti

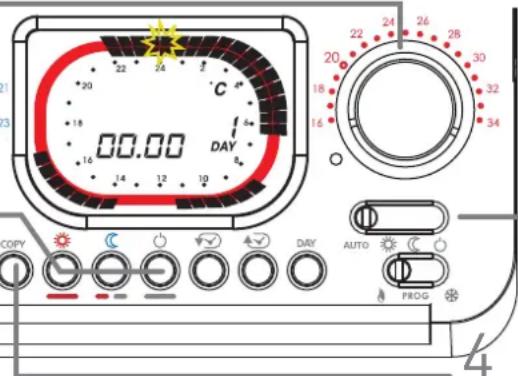

Spostare i deviatori sulla posizione AUTO e PROG per iniziare la programmazione. Il display visualizza le ore 00.00 e il DAY1.

Sulla corona lampeggerà il settore di cui impostare la temperatura e sul display comparirà l'ora corrispondente.

Al termine delle modifiche posizionare il deviatore 🍻 per avviare il riscaldamento o su ✉ per il raffrescamento.

FUNZIONE JOLLY

Con Intellitherm C67 è possibile in ogni momento escludere temporaneamente il programma automatico, senza modificarlo, per ottenere continuamente da 1 a 240 ore sempre la temperatura desiderata (comfort, economy, spento).

AUTO

Con i deviatori sulla posizione indicata, premere i tasti ⚙️ o ⚡ o ⏻ per impostare il numero di ore h durante le quali si vuole escludere il programma automatico e forzare la temperatura. La corona del display assumerà il colore della temperatura scelta.

ECONOMY / TMIN

COMFORT / TMAX

OFF

Trascorso il tempo impostato C67 riprenderà il programma automatico. Per ridurre o escludere il periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul display.

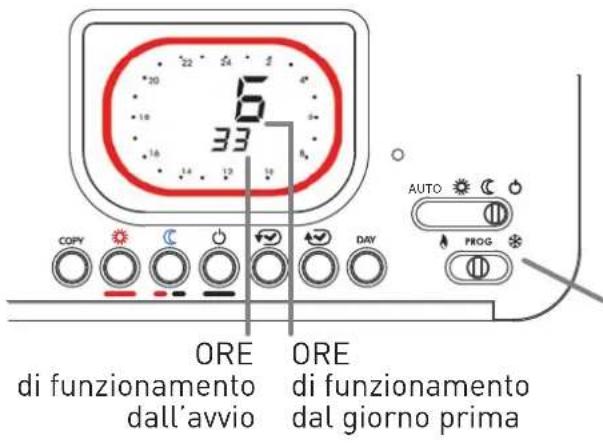

6 33 COPY ORE di funzionamento dall'avvio ORE di funzionamento dal giorno prima AUTO PROG

FUNZIONI AVANZATE

Con C67 è possibile sapere per quante ore è stato richiesto calore il giorno precedente (relè chiuso - ON) e dall'inizio del funzionamento di Intellitherm (dall'inserimento delle pile o da un reset).

Posizionando i deviatori come indicato, sul display saranno visualizzate le ore di utilizzo del riscaldamento.

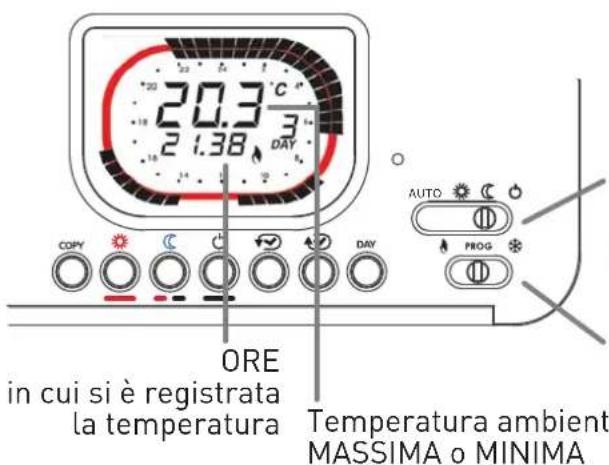

TEMPERATURA AMBIENTE MINIMA E MASSIMA DEL GIORNO PRECEDENTE

20.3°C 2 1:38 DAY COPY ORE in cui si è registrata la temperatura Temperature ambient MASSIMA o MINIMA AUTO PROG

Con Intellitherm C67 è possibile verificare la temperatura MINIMA e MASSIMA che l'ambiente ha raggiunto il giorno precedente e l'ora in cui è stata misurata.

Spostare il deviatore sulla posizione Ⓐ ECONOMY per leggere la temperatura MINIMA oppure sulla posizione ✿ COMFORT per leggere la temperatura MASSIMA.

Spostare il deviatore su PROG.

Quando si sposta il deviatore sulla posizione ✪ ESTATE Intellitherm C67 si predispone per il funzionamento dell'impianto di CONDIZIONAMENTO. Con la manopola COMFORT/TMAX si regola la temperatura di comfort da mantenere nell'ambiente. I settori rossi della corona del display indicano quindi i periodi di accensione dell'impianto di condizionamento, quelli di altro colore i periodi di spegnimento.

CARATTERISTICHE TECNICHE

Conforme alle norme EN 60730-1 e parti seconde.

Portata contatti 5 (3)A 250V c.a.

Microdisconnessione (1BU).

Software classe A.

Contatto in commutazione libero da tensione.

Regolazione della temperatura: COMFORT da 16 a 34°C e

ECONOMY da 5 a 23°C.

Differenziale ± 0,25°C.

Gradiente termico di riferimento 4°K/h.

Spento con possibilità di protezione antigelo (5°C) impostabile tramite dip switch.

Temperatura massima ambiente T45.

□doppio isolamento.

Grado di protezione IP20.

Grado di polluzione 2.

Tensione d'impulso 4000V.

Alimentazione senza connessioni alla linea elettrica con 2 pile a stilo alcaline AA 1,5V (durata 2 anni).

Controllo automatico dello stato di carica delle pile con segnalazione sul display in caso di carica insufficiente.

Sostituzione pile senza perdita dei dati programmati.

Deviatore per il funzionamento invernale o estivo.

Tasto di reset per ripristinare il programma preimpostato

Dimensioni: 135 x 85 x 19 mm.

Prodotto non fabbricato in Italia.

Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013)
