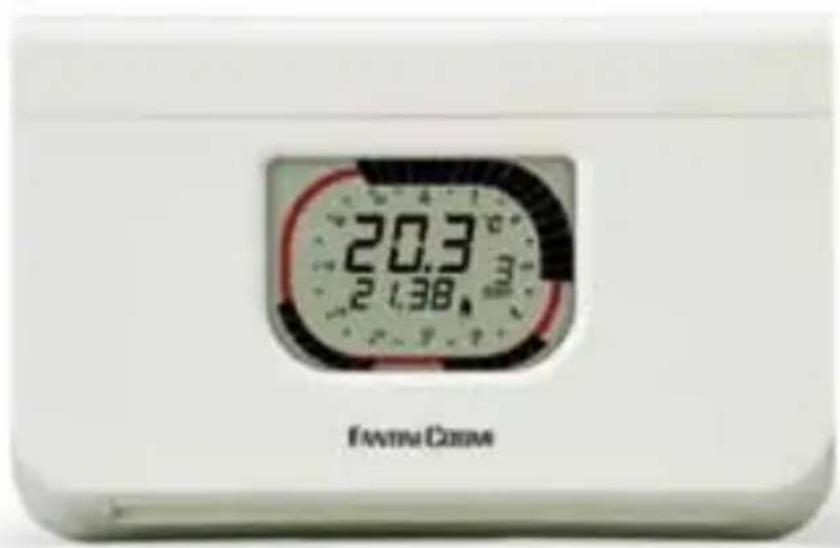

MANUALE UTENTE Intellitherm C57RFR Fantini Cosmi

C57RF i t a l i a n o pag. 2 e n g l i s h pag. 6 e s p a ñ o l pag. 10 f r a n ç a i s d e u t s c h pag. 14 pag. 18

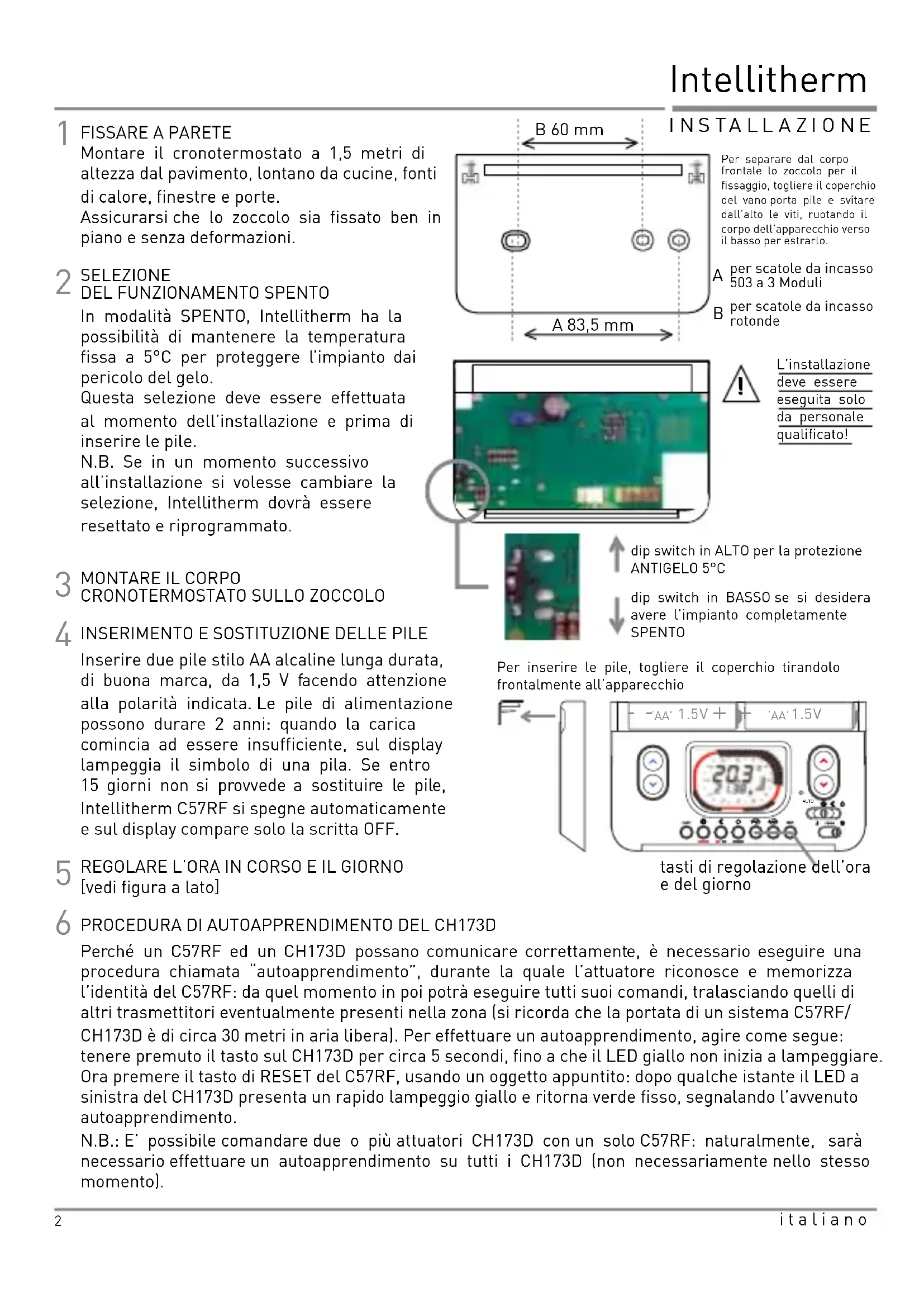

INSERIMENTO E SOSTITUZIONE DELLE PILE

Inserire due pile stilo AA alcaline lunga durata, di buona marca, da 1,5 V facendo attenzione alla polarità indicata. Le pile di alimentazione possono durare 2 anni: quando la carica comincia ad essere insufficiente, sul display lampeggia il simbolo di una pila. Se entro 15 giorni non si provvede a sostituire le pile, Intellitherm C57RF si spegne automaticamente e sul display compare solo la scritta OFF. Per separare dal corpo frontale lo zoccolo per il fissaggio, togliere il coperchio del vano porta pile e svitare dall’alto le viti, ruotando il corpo dell’apparecchio verso il basso per estrarlo.

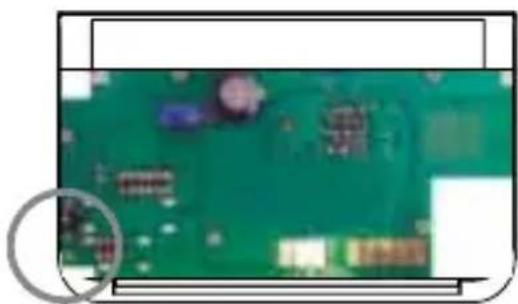

In modalità SPENTO, Intellitherm ha la possibilità di mantenere la temperatura fissa a 5°C per proteggere l’impianto dai pericolo del gelo. Questa selezione deve essere effettuata al momento dell’installazione e prima di inserire le pile. N.B. Se in un momento successivo all’installazione si volesse cambiare la selezione, Intellitherm dovrà essere resettato e riprogrammato. dip switch in ALTO per la protezione ANTIGELO 5°Cdip switch in BASSO se si desidera avere l’impianto completamente SPENTO

L’installazione deve essere eseguita solo da personale qualificato! Montare il cronotermostato a 1,5 metri di altezza dal pavimento, lontano da cucine, fonti di calore, finestre e porte. Assicurarsi che lo zoccolo sia fissato ben in piano e senza deformazioni. Perché un C57RF ed un CH173D possano comunicare correttamente, è necessario eseguire una procedura chiamata “autoapprendimento”, durante la quale l’attuatore riconosce e memorizza l’identità del C57RF: da quel momento in poi potrà eseguire tutti suoi comandi, tralasciando quelli di altri trasmettitori eventualmente presenti nella zona (si ricorda che la portata di un sistema C57RF/ CH173D è di circa 30 metri in aria libera). Per effettuare un autoapprendimento, agire come segue: tenere premuto il tasto sul CH173D per circa 5 secondi, fino a che il LED giallo non inizia a lampeggiare. Ora premere il tasto di RESET del C57RF, usando un oggetto appuntito: dopo qualche istante il LED a sinistra del CH173D presenta un rapido lampeggio giallo e ritorna verde fisso, segnalando l’avvenuto autoapprendimento. N.B.: E’ possibile comandare due o più attuatori CH173D con un solo C57RF: naturalmente, sarà necessario effettuare un autoapprendimento su tutti i CH173D (non necessariamente nello stesso momento). per scatole da incasso 503 a 3 Moduliper scatole da incasso rotonde

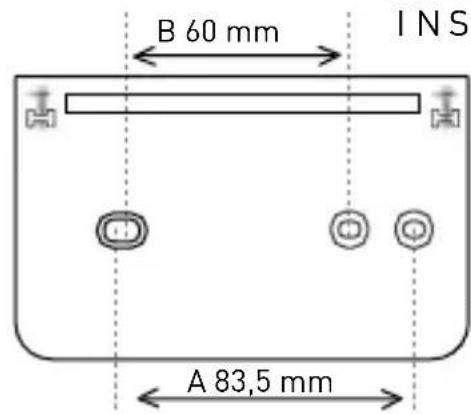

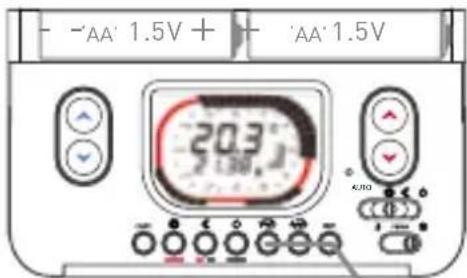

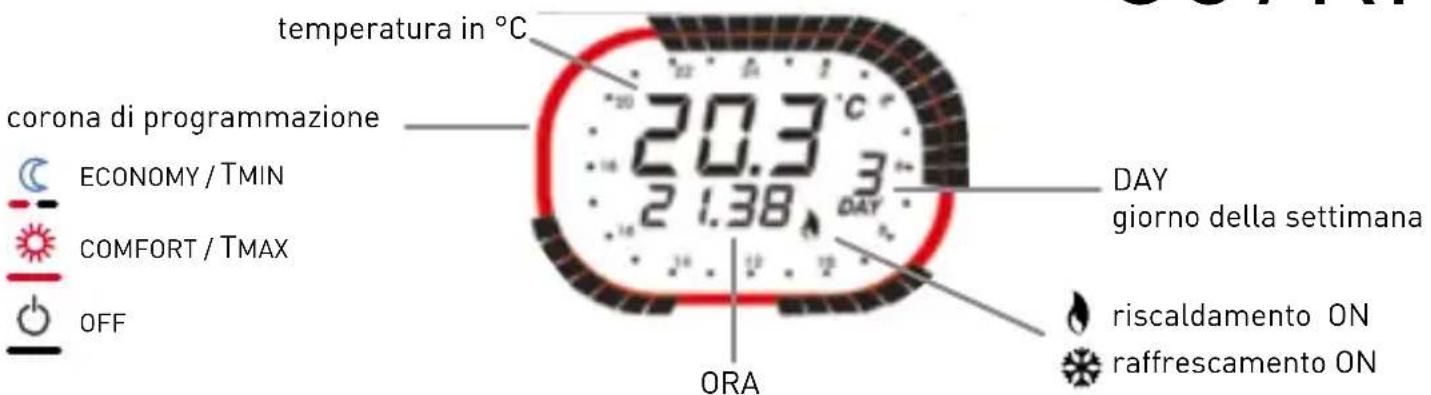

REGOLARE L’ORA IN CORSO E IL GIORNO [vedi figura a lato] tasti di regolazione dell’ora e del giorno Per inserire le pile, togliere il coperchio tirandolo frontalmente all’apparecchio A 83,5 mm B 60 mm !C57RF C R O N O T E R M O S TAT O S E T T I M A N A L E R A D I O F R E Q U E N Z A AU TO corona di programmazione COMFORT / TMAX ECONOMY / TMIN OFF temperatura in °C DAY giorno della settimana riscaldamento ON raffrescamento ON ORA D I S P L A Y La corona di programmazione rappresenta un orologio di 24 ore suddiviso in settori di 30 minuti. Il colore dei settori indica la temperatura programmata per quel periodo di tempo. Tasti di regolazione della temperatura minima

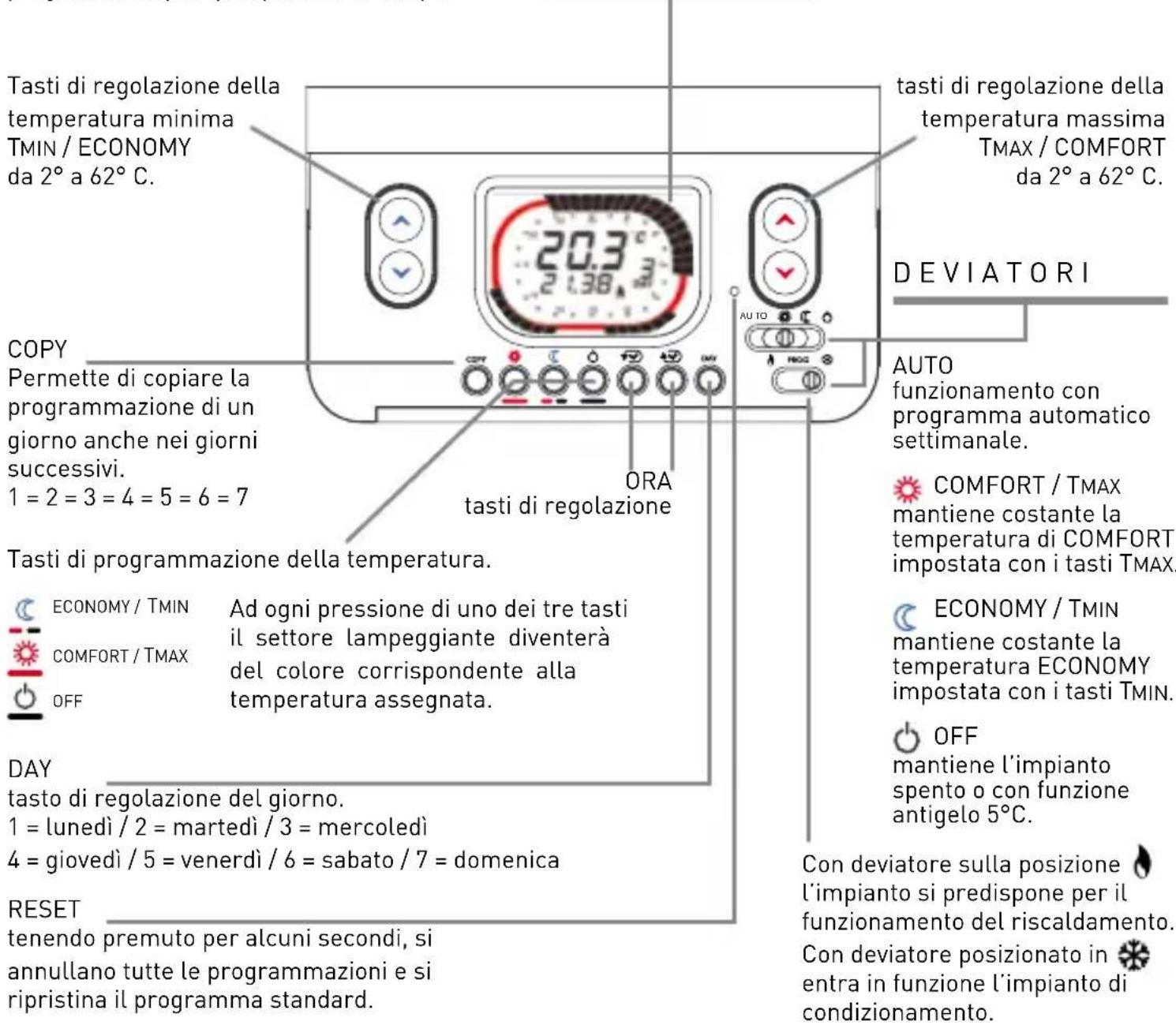

MIN / ECONOMY da 2° a 62° C. COPY Permette di copiare la programmazione di un giorno anche nei giorni successivi. 1 = 2 = 3 = 4 = 5 = 6 = 7 DAY tasto di regolazione del giorno. 1 = lunedì / 2 = martedì / 3 = mercoledì 4 = giovedì / 5 = venerdì / 6 = sabato / 7 = domenica RESET tenendo premuto per alcuni secondi, si annullano tutte le programmazioni e si ripristina il programma standard. tasti di regolazione della temperatura massima TMAX / COMFORT da 2° a 62° C. AUTO funzionamento con programma automatico settimanale. D E V I A T O R I mantiene costante la temperatura di COMFORT impostata con i tasti TMAX. COMFORT / TMAX ECONOMY / TMIN OFF mantiene costante la temperatura ECONOMY impostata con i tasti T MIN. mantiene l’impianto spento o con funzione antigelo 5°C. Con deviatore sulla posizione l’impianto si predispone per il funzionamento del riscaldamento. Con deviatore posizionato in entra in funzione l’impianto di condizionamento.

COMFORT / TMAXECONOMY / TMIN

OFF Tasti di programmazione della temperatura. Ad ogni pressione di uno dei tre tasti il settore lampeggiante diventerà del colore corrispondente alla temperatura assegnata. ORA tasti di regolazione Intellitherm i t a l i a n o

Con i deviatori sulla posizione indicata, premere i tasti o o per impostare il numero di ore h durante le quali si vuole escludere il programma automatico e forzare la temperatura. La corona del display assumerà il colore della temperatura scelta. AU TO Spostare i deviatori sulla posizione AUTO e PROG per iniziare la programmazione. Il display visualizza le ore

P R O G R A M M I S T A N D A R D Per ogni 30 minuti è possibile impostare la temperatura desiderata. P E R S O N A L I Z Z A T A Dopo aver installato e collegato C57RF posizionando il deviatore sulla funzione AUTO si può utilizzare il programma settimanale con orari e temperature già impostate in fabbrica. Verificare che il deviatore sia in posizione per il funzionamento del riscaldamento. da lunedì DAY 1 a venerdì DAY 5

da sabato DAY 6 a domenica DAY 7 20 C° 5 C° AUTO Sulla corona lampeggerà il settore di cui impostare la temperatura e sul display comparirà l’ora corrispondente.

Al termine delle modifiche posizionare il deviatore per avviare il riscaldamento o su per il raffrescamento. Con Intellitherm C57RF è possibile in ogni momento escludere temporaneamente il programma automatico, senza modificarlo, per ottenere continuamente da 1 a 240 ore sempre la temperatura desiderata (comfort, economy, spento). F U N Z I O N E J O L L Y AUTO COMFORT / TMAX ECONOMY / TMIN OFF

COMFORT / TMAX ECONOMY / TMIN

OFF Trascorso il tempo impostato C57RF riprenderà il programma automatico. Per ridurre o escludere il periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul display.

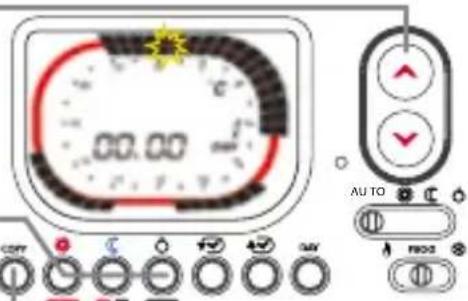

Premendo uno dei tre tasti è possibile impostare la temperatura desiderata. Ad ogni pressione di uno dei tasti il settore cambierà colore e avanzerà di 30 minuti. Per spostare il cursore senza variare la temperatura usare i tasti

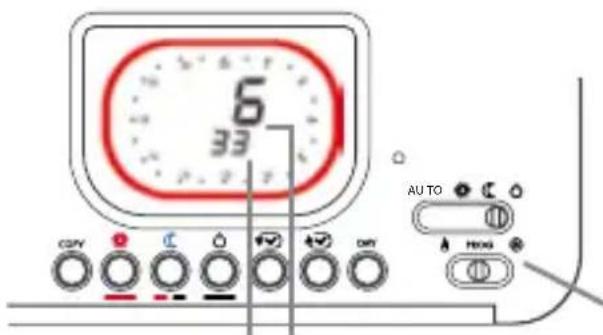

Programmati gli orari di un giorno è possibile copiare il programma per i giorni successivi premendo il tasto COPY, oppure premere DAY per cambiare il giorno e ripetere le operazioni precedentiSpostare il deviatore sulla posizione ECONOMY per leggere la temperatura MINIMA oppure sulla posizione COMFORT per leggere la temperatura MASSIMA. T E M P E R A T U R A A M B I E N T E M I N I M A E M A S S I M A D E L G I O R N O P R E C E D E N T E F U N Z I O N I A V A N Z A T E O R E D I F U N Z I O N A M E N T O AU TO ORE di funzionamento dall’avvio ORE di funzionamento dal giorno prima AU TO ORE in cui si è registrata la temperatura Temperatura ambiente MASSIMA o MINIMA Con C57RF è possibile sapere per quante ore è stato richiesto calore il giorno precedente (relè chiuso - ON) e dall’inizio del funzionamento di Intellitherm (dall’inserimento delle pile o da un reset). Posizionando i deviatori come indicato, sul display saranno visualizzate le ore di utilizzo del riscaldamento. Con Intellitherm C57RF è possibile verificare la temperatura MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno precedente e l’ora in cui è stata misurata. Spostare il deviatore su PROG. F U N Z I O N A M E N T O E S T I V O O C O N D I Z I O N A M E N T O Quando si sposta il deviatore sulla posizione ESTATE Intellitherm C57RF si predispone per il funzionamento dell’impianto di CONDIZIONAMENTO. Con i tasti rossi si regola la temperatura di COMFORT/TMAX da mantenere nell’ambiente. I settori rossi della corona del display indicano quindi i periodi di accensione dell’impianto di condizionamento, quelli di altro colore i periodi di spegnimento. Intellitherm i t a l i a n o

C A R A T T E R I S T I C H E T E C N I C H E Conforme alle norme EN 50371, EN60950-1, EN300220-2, EN301489-3. Conforme alle direttive 1999/5/EC. Sofware classe A. Regolazione della temperatura - COMFORT da 2 a 62°C - ECONOMY da 2 a 62°C. Differenziale ± 0,25°C. Gradiente termico di riferimento 4°K/h. Spento con possibilità di protezione antigelo (5°C) impostabile tramite dip switch. Temperatura massima ambiente T45. Alimentazione senza connessioni alla linea elettrica con 2 pile a stilo alcaline AA 1,5V (durata 2 anni). Caratteristiche segnale radio 868.350 MHz <= 15mW. Portata massima segnale 30m* in spazi chiusi, 70m in spazi aperti. Controllo automatico dello stato di carica delle pile con segnalazione sul display in caso di carica insufficiente. Sostituzione pile senza perdita dei dati programmati. Deviatore per il funzionamento invernale o estivo. Tasto di reset per ripristinare il programma preimpostato. Dimensioni: 130 x 80 x 17 mm. Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013)

Il simbolo del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separatamente dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati presso i centri di riciclaggio. Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005. Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di questi materiali e quindi a evitare possibili conseguenze negative per l’ambiente e la salute umana. Per informazioni più dettagliate sui programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato acquistato il prodotto.
