C63 - Termostato Fantini Cosmi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato
Marca	Fantini Cosmi
Modello	C63
Alimentazione	3 pile alcaline AAA 1,5 V
Tensione d'impulso	4000 V
Corrente di commutazione	16(4) A 250 V
Intervallo di regolazione	6 °C a 30 °C
Differenziale di intervento	0,5 K
Gradiente termico	4 K/h
Grado di protezione	IP20
Grado di inquinamento	2
Potenza dissipata max	1 VA
Classificazione ErP	Classe I, 1%
Norme	EN 60730-1 e parti secondarie
Tipo di montaggio	Su scatola da incasso rotonda
Altezza di montaggio consigliata	1,5 m dal pavimento
Selettore di modalità	Inverno, Off, Estate
Segnale LED rosso	Carica insufficiente delle pile
Doppio isolamento	Sì
Temperatura ambiente max	T35 (35 °C)

Domande frequenti - C63 Fantini Cosmi

Come installare il termostato C63 ?

Fissare il corpo del termostato al muro a 1,5 metri di altezza, lontano da fonti di calore e correnti d'aria. Premere la linguetta con un cacciavite per aprire il coperchio, quindi avvitare saldamente la base al muro.

Come sostituire le pile ?

Inserire 3 pile alcaline AAA 1,5 V rispettando la polarità. Il LED rosso si accende quando le pile sono scariche.

Cosa significa il LED rosso ?

Il LED rosso indica una carica insufficiente delle pile. Sostituire le pile rapidamente per garantire il corretto funzionamento.

Come passare dalla modalità inverno alla modalità estate ?

Utilizzare il selettore situato sul termostato per scegliere tra Inverno (riscaldamento), Estate (climatizzazione) o Off (spegnimento completo).

Qual è l'intervallo di temperatura regolabile ?

La temperatura può essere regolata da 6 °C a 30 °C tramite la manopola di regolazione.

Cosa fare se il termostato non si accende ?

Verificare l'installazione e sostituire le pile. Assicurarsi che la polarità sia corretta. Se il problema persiste, contattare il servizio post-vendita.

Cos'è il differenziale di intervento ?

Il differenziale di intervento è di 0,5 K, il che significa che il termostato commuta quando la temperatura varia di 0,5 °C attorno al setpoint.

Il termostato è compatibile con i condizionatori ?

Sì, la modalità Estate è prevista per i sistemi di climatizzazione. Il contatto di commutazione libero da tensione consente l'utilizzo con la maggior parte delle apparecchiature.

Qual è l'altezza di montaggio consigliata ?

L'altezza consigliata è di 1,5 metri dal pavimento, al riparo da fonti di calore, finestre e porte.

Come pulire il termostato ?

Utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici o abrasivi. Evitare il contatto con l'acqua.

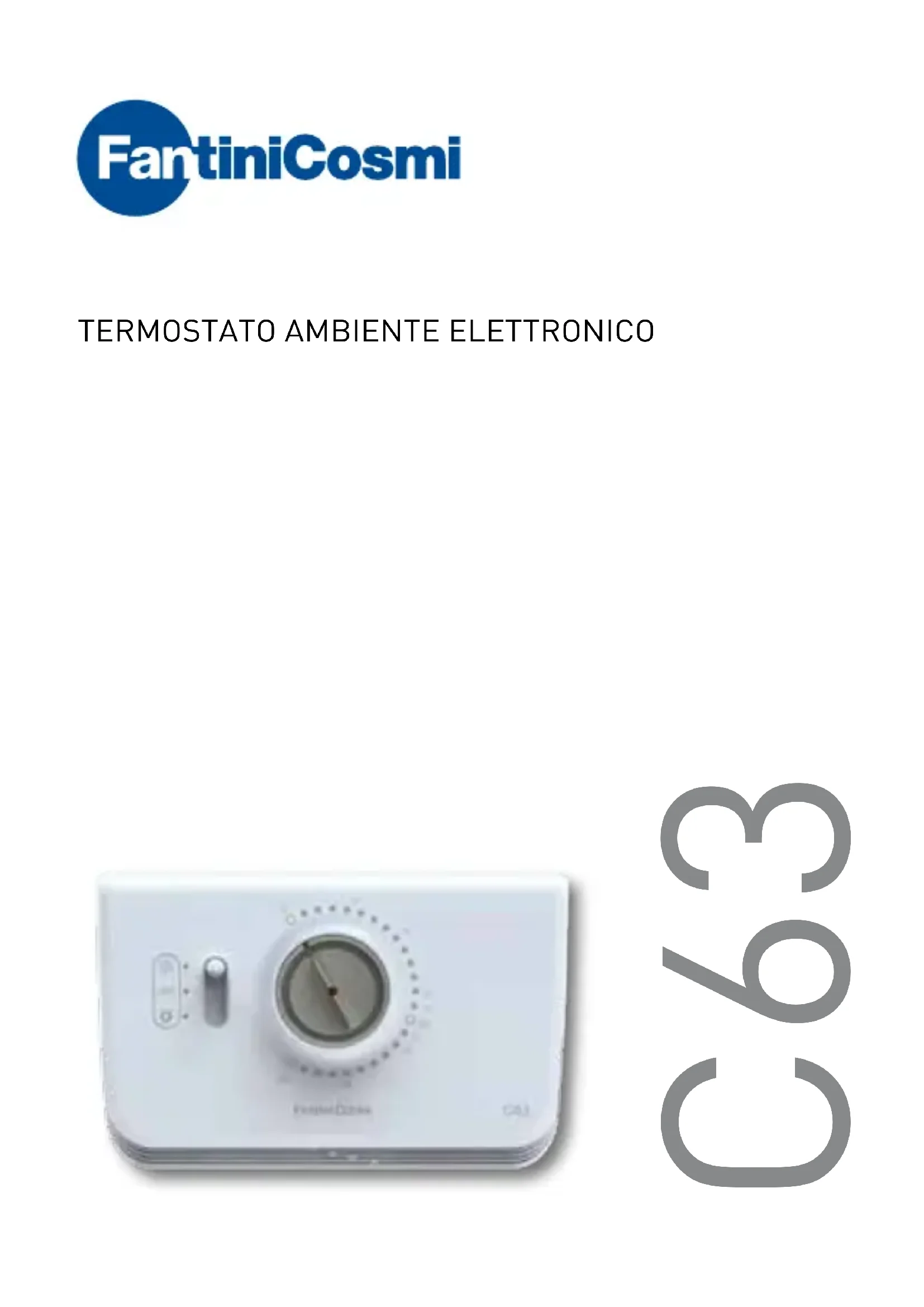

MANUALE UTENTE C63 Fantini Cosmi

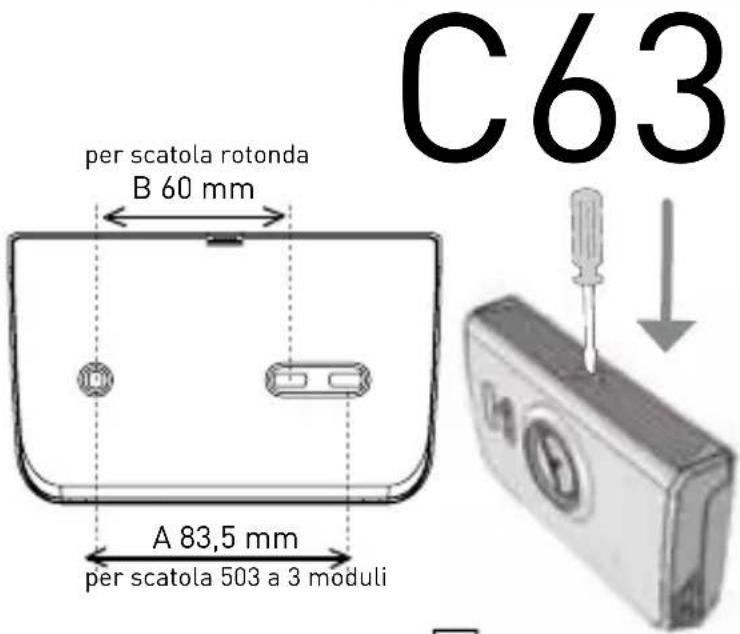

Fissare il corpo a parete, ad 1,5 metri di altezza dal pavimento lontano da cucine, fonti di calore, finestre, porte, ecc.

Premere con un cacciavite la linguetta nella parte superiore dell'apparecchio come in figura. Ruotare il coperchio verso il basso.

ATTENZIONE: assicurarsi che il corpo dell'apparecchio fissato a parete sia ben in piano eenza deformazioni.

ESEGUIREI

COLLEGAMENTE ELETTRICI

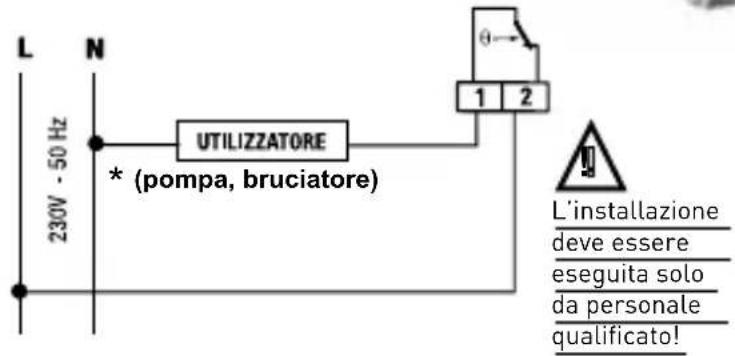

Collegare il C63 alla linea di alimentazione e all'utilizzatore come indicato nello schema a bianco. All'aumento della temperatura ambiente, il relè après il morsetto 1 - 2.

3 INSERIRE LE BATTERIE

fare attenuationa alla polarita.

MONTAREILCORPO

TERMOSTATO SULLO ZOCCOLO

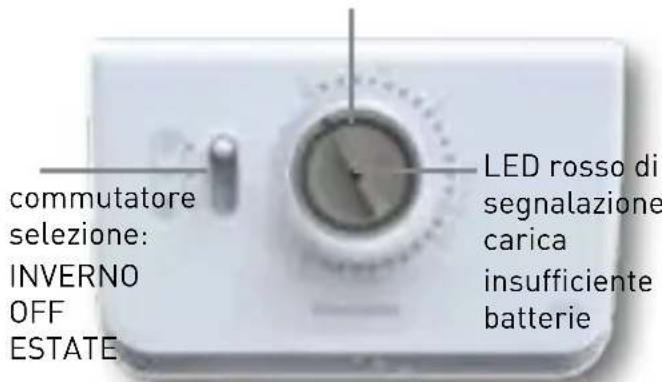

5 SELECTION DEL FUNZIONAMENTO

INVERNO-OFF-ESTATE

C63 ha un commutatore che permette di scegliere la modalità di funzionamento ESTATE (per impianti di condizionamento), INVERNO (per impianti di riscaldamento) e OFF (spegne completamente l'impiano).

Il LED rosso segnala la carica insufficiente delle batterie.

CARATTERISTIC TECHNICHE

Conforme alle norme EN 60730-1 e parti seconde.

Portata contatti 16(4)A 250V\~

Micro disconnectione (1B).

Contatto in commutazione libero da tensione.

CampoScala regolabile da 6 a 30^

Differenziale di intervento 0,5 K.

Gradiented termico di riferimento 4^ / h

(doppio isolamento).

Grado di polluzione 2.

manopola di regolazione della temperatura

Grado di protezione IP20.

Alimentazione: 3 pile microstilo AAA da 1,5 alcaline lunga durata.

Tensionedimpulso 4000V.

Massima potenza dissipata 1VA.

LED rosso di segnalazione carica insufficiente batterie.

Commutatore INVERNO-OFF- ESTATE.

Classificazione ErP: ErP Class I; 1% [Reg. EU
