C63 - Thermostat Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat
Marque	Fantini Cosmi
Modèle	C63
Alimentation	3 piles alcalines microstilo AAA 1,5 V
Tension d'impulsion	4000 V
Courant de commutation	16(4) A 250 V
Plage de réglage	6 °C à 30 °C
Différentiel d'intervention	0,5 K
Gradient thermique	4 K/h
Indice de protection	IP20
Degré de pollution	2
Puissance dissipée maxi	1 VA
Classification ErP	Classe I, 1%
Normes	EN 60730-1 et parties secondes
Type de montage	Sur boîtier encastrable rond
Hauteur de montage recommandée	1,5 m du sol
Commutateur de mode	Hiver, Off, Été
Signal LED rouge	Charge insuffisante des piles
Double isolation	Oui
Température ambiante maxi	T35 (35 °C)

FOIRE AUX QUESTIONS - C63 Fantini Cosmi

Comment installer le thermostat C63 ?

Fixez le corps du thermostat au mur à 1,5 mètres de hauteur, loin des sources de chaleur et des courants d'air. Appuyez sur la languette avec un tournevis pour ouvrir le couvercle, puis vissez solidement le socle au mur.

Comment remplacer les piles ?

Insérez 3 piles alcalines AAA 1,5 V en respectant la polarité. Le voyant LED rouge s'allume lorsque les piles sont faibles.

Que signifie le voyant LED rouge ?

La LED rouge indique une charge insuffisante des piles. Remplacez les piles rapidement pour assurer le bon fonctionnement.

Comment passer du mode hiver au mode été ?

Utilisez le commutateur situé sur le thermostat pour choisir entre Hiver (chauffage), Été (climatisation) ou Off (arrêt complet).

Quelle est la plage de température réglable ?

La température peut être réglée de 6 °C à 30 °C à l'aide du bouton de réglage.

Que faire si le thermostat ne s'allume pas ?

Vérifiez l'installation et remplacez les piles. Assurez-vous que la polarité est correcte. Si le problème persiste, contactez le service après-vente.

Qu'est-ce que le différentiel d'intervention ?

Le différentiel d'intervention est de 0,5 K, ce qui signifie que le thermostat commute lorsque la température varie de 0,5 °C autour de la consigne.

Le thermostat est-il compatible avec les climatiseurs ?

Oui, le mode Été est prévu pour les systèmes de climatisation. Le contact de commutation libre de tension permet une utilisation avec la plupart des équipements.

Quelle est la hauteur de montage recommandée ?

La hauteur recommandée est de 1,5 mètres du sol, à l'abri des sources de chaleur, fenêtres et portes.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec l'eau.

MODE D'EMPLOI C63 Fantini Cosmi

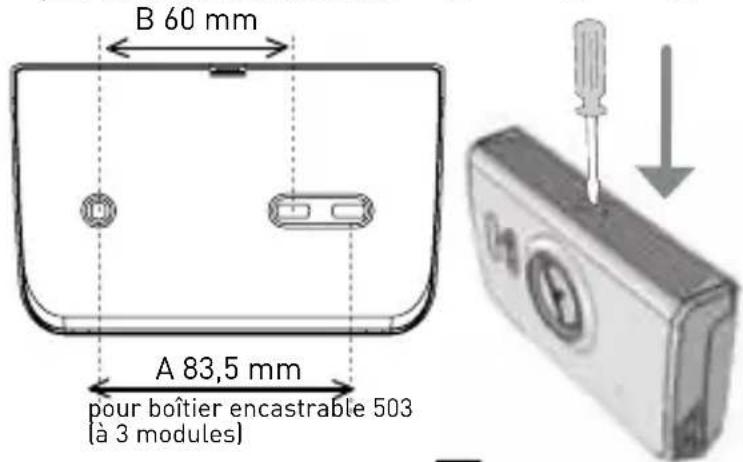

Fixer le corps du thermostat au mur, à 1,5 metres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres, portes, etc. Appuyer sur la languette avec un tournevis sur la partie supérieure de l'appareil, comme montré dans la figure à coté. Tourner le couvercle vers le bas. ATTENTION: s'assurer que le corps de l'appareil soit bien fixé plat au mur et sans déformations.

2 BRANCHEMENTS ÉLECTRIQUES

Brancher le C63 à la ligne d'alimentation et à l'utilisateur, comme indiqué dans le schéma à coté. A la hausse de la température ambiente, le relais ouvre le borne 1-2.

3 INSERTION DES PILES

faire attention à la polarité

MONTAGE DU CORPS

DU THERMOSTAT SUR LE SOCLE

5 SELECTION DU FONCTIONNEMENT HIVER-OFF-ETE

C63 a un commutateur qui permet deCHOISIR la modalite de fonctionnement:

ÉTÉ (pour systèmes de climatisation).

HIVER (pour systèmes de chauffage)

OFF (pour eteindre complètement le système).

Le LED rouge indique la charge insuffisante des piles.

CARACTERISTIQUES TECHNIQUES

Conforme aux normes EN 60730-1 et parties secondes.

Courant de commutation 16(4)A 250V.

Micro déconnexion (1B).

Contact de commutation libre de tension.

T35 (température ambiente maxi).

Plage de réglage réglablé de 6^ à 30^ .

Differential d'intervention 0,5 K.

Gradient thermique 4 K/h.

double isolement).

Degre de pollution 2.

pour boitier encastrable ronde

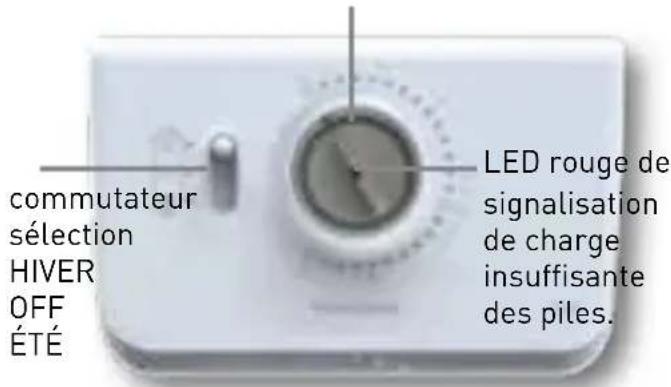

bouton de réglage température

commutateur selection

HIVER

OFF

ETE

Degré de protection IP20.

Alimentation: 3 piles alcalines microstilo AAA 1,5V longue durée.

Tension d'impulsion 4000V.

Puisance dissipée maxi 1 VA.

LED rouge de signalisation de charge insuffisante des piles.

Commutateur HIVER-OFF-ETE.

Classification ErP: Classe ErP I; 1% [Réq. EU

Le symbole de poubelle barrée indique que les produits ne doivent pas etre jetés avec les ordures menagères. Les piles et les accumulateurs peuvent etre éliminés en meme temps que le produit. Ces elements seront ensuite séparés dans les cent de recyclage. La barre noire indique que le produit a ete mis sur le marche apres le 13 août 2005. En participant à la collecte selective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à eviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin ou vous avez acheté le produit.
