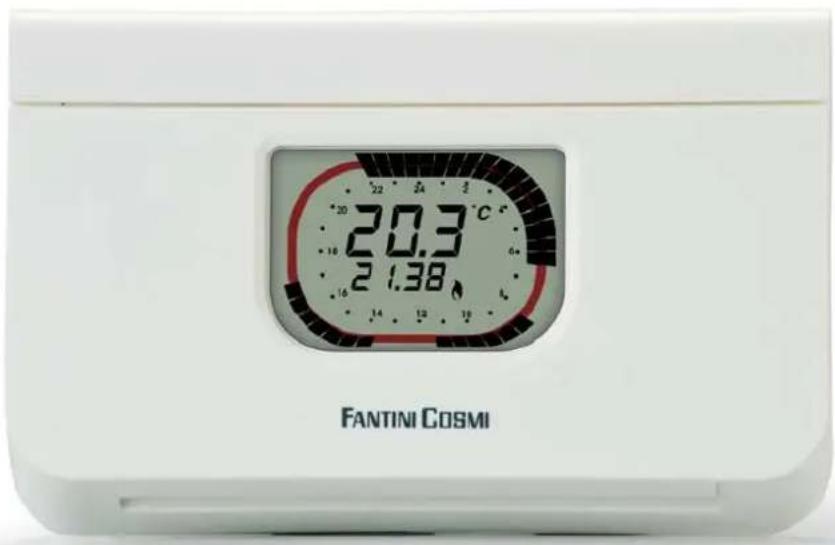

MANUALE UTENTE IntelliTherm C58 Fantini Cosmi

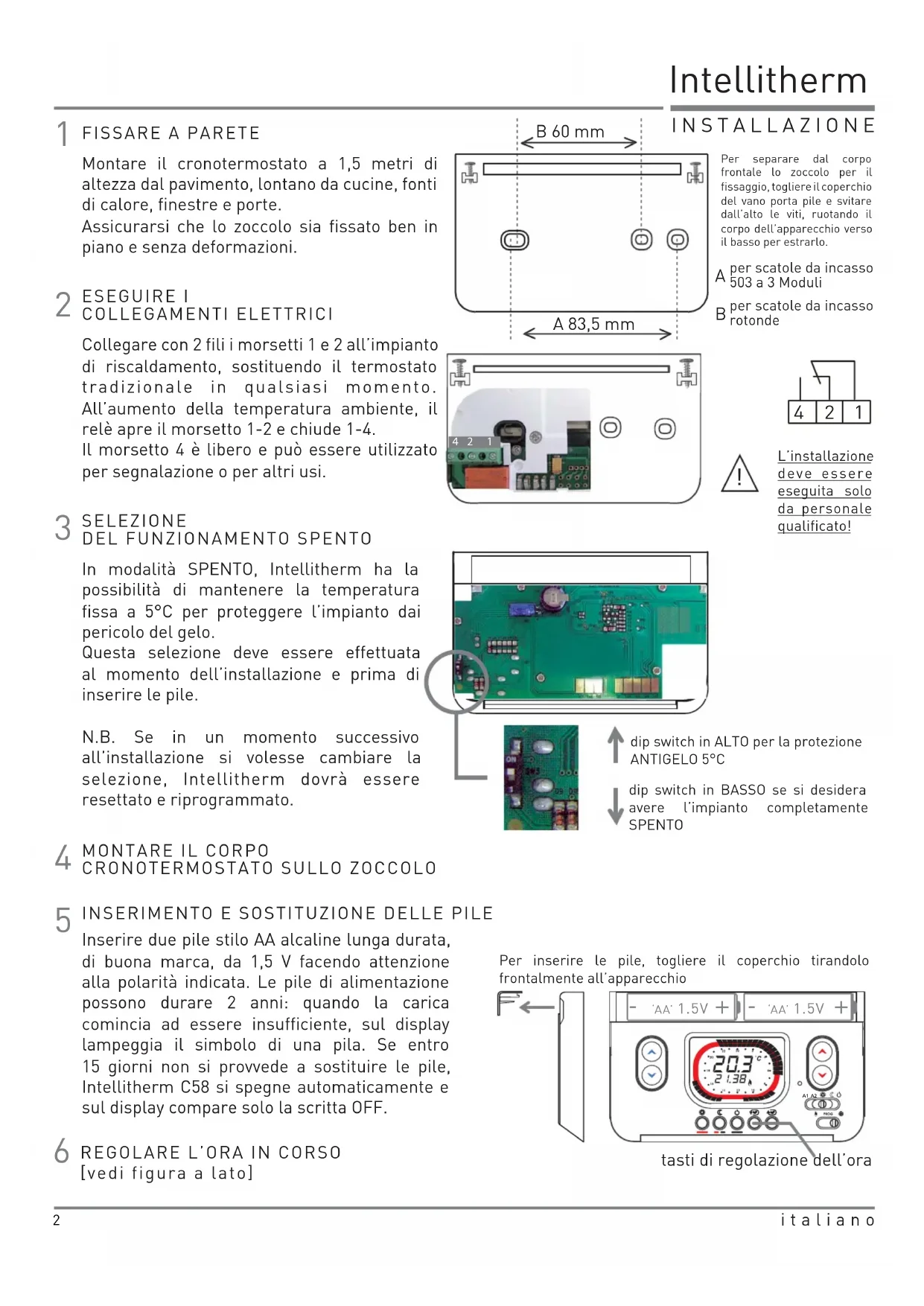

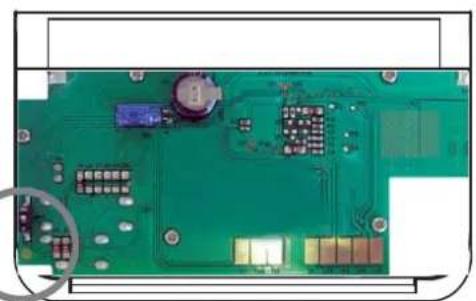

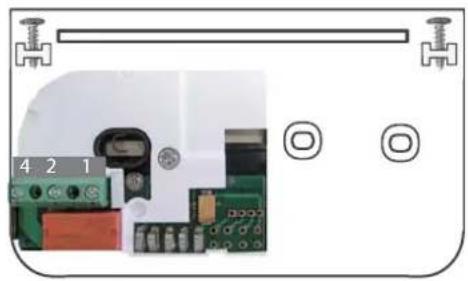

INSERIMENTO E SOSTITUZIONE DELLE PILEInserire due pile stilo AA alcaline lunga durata, di buona marca, da 1,5 V facendo attenzione alla polarità indicata. Le pile di alimentazione possono durare 2 anni: quando la carica comincia ad essere insufficiente, sul display lampeggia il simbolo di una pila. Se entro 15 giorni non si provvede a sostituire le pile, Intellitherm C58 si spegne automaticamente e sul display compare solo la scritta OFF.Per separare dal corpo frontale lo zoccolo per il fissaggio, togliere il coperchio del vano porta pile e svitare dall’alto le viti, ruotando il corpo dell’apparecchio verso il basso per estrarlo. ESEGUIRE I COLLEGAMENTI ELETTRICICollegare con 2 fili i morsetti 1 e 2 all’impianto di riscaldamento, sostituendo il termostato tradizionale in qualsiasi momento. All’aumento della temperatura ambiente, il relè apre il morsetto 1-2 e chiude 1-4. Il morsetto 4 è libero e può essere utilizzato per segnalazione o per altri usi. SELEZIONE DEL FUNZIONAMENTO SPENTOIn modalità SPENTO, Intellitherm ha la possibilità di mantenere la temperatura fissa a 5°C per proteggere l’impianto dai pericolo del gelo.Questa selezione deve essere effettuata al momento dell’installazione e prima di inserire le pile.N.B. Se in un momento successivo all’installazione si volesse cambiare la selezione, Intellitherm dovrà essere resettato e riprogrammato.dip switch in ALTO per la protezione ANTIGELO 5°Cdip switch in BASSO se si desidera avere l’impianto completamente SPENTO FISSARE A PARETEL’installazione deve essere eseguita solo da personale qualificato!Montare il cronotermostato a 1,5 metri di altezza dal pavimento, lontano da cucine, fonti di calore, finestre e porte. Assicurarsi che lo zoccolo sia fissato ben in piano e senza deformazioni. per scatole da incasso 503 a 3 Moduliper scatole da incasso rotonde

INSTALLAZIONE Intellitherm italiano

+ + ‘AA’ 1.5V - -‘AA’ 1.5V

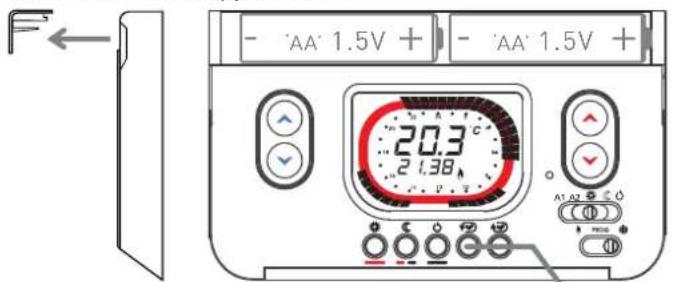

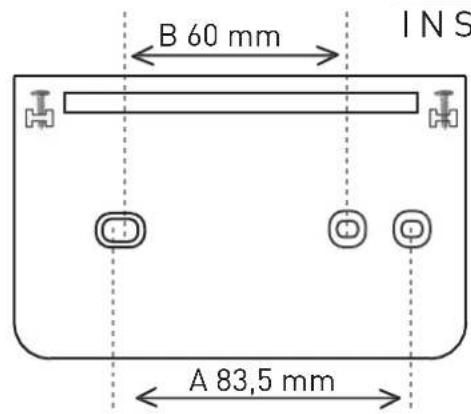

REGOLARE L’ORA IN CORSO[vedi figura a lato]tasti di regolazione dell’oraPer inserire le pile, togliere il coperchio tirandolo frontalmente all’apparecchioA 83,5 mmB 60 mm

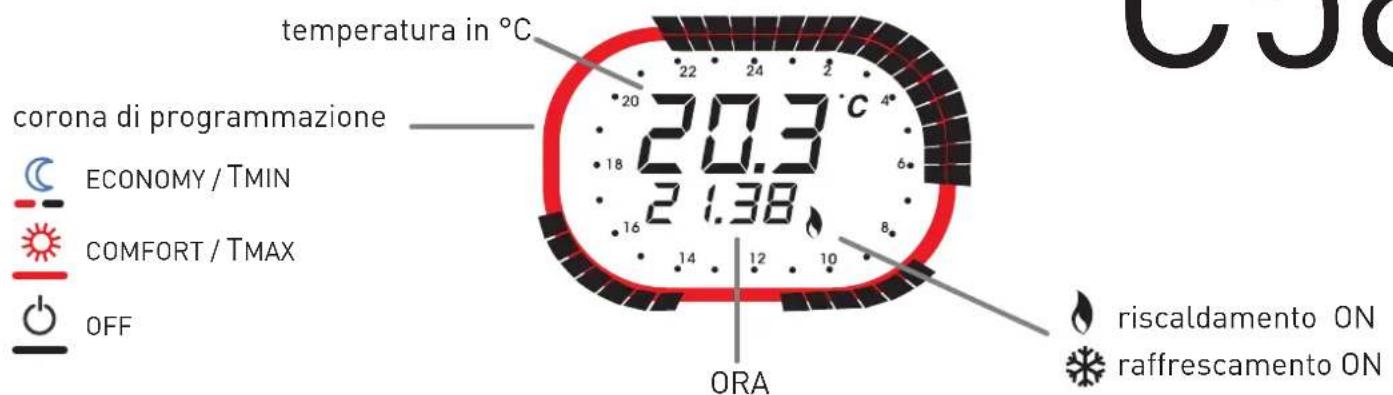

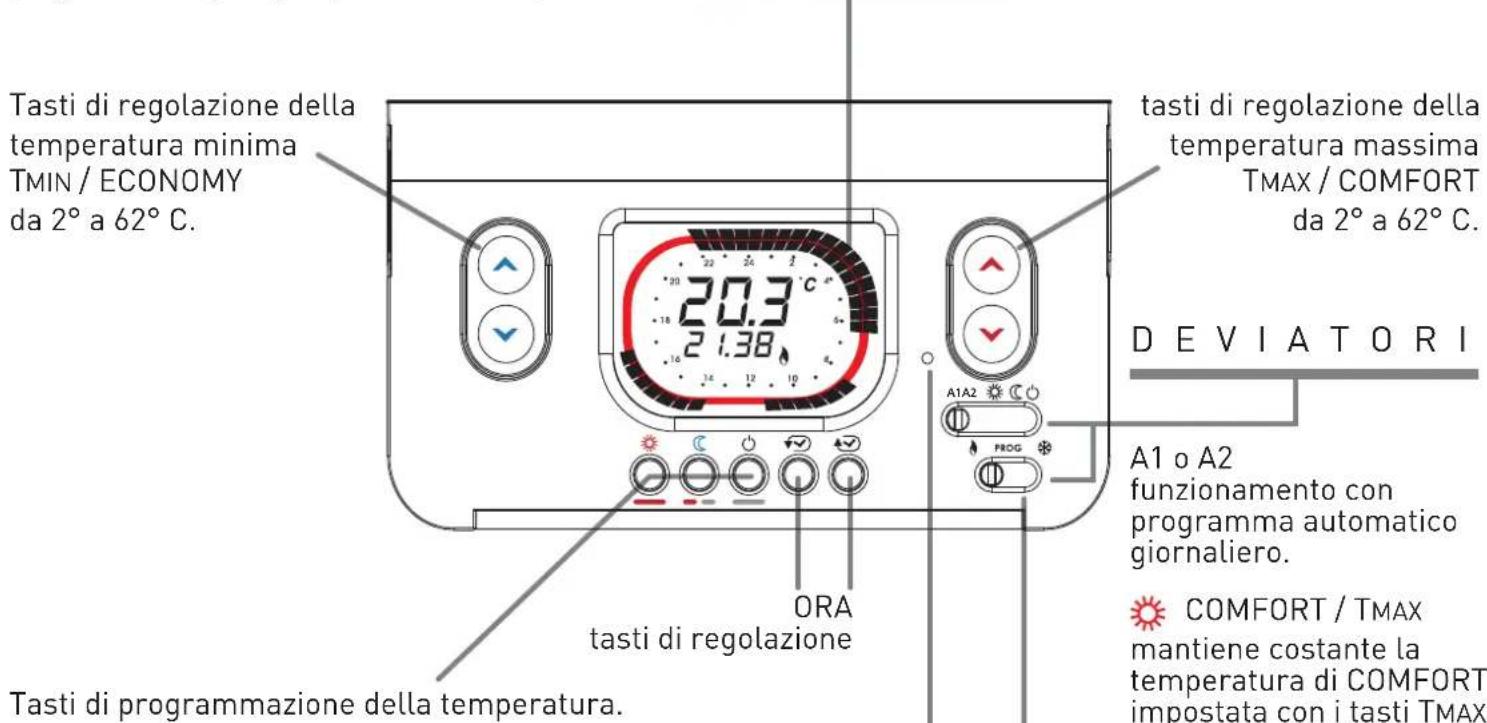

A1 A2C58 CRONOTERMOSTATO GIORNALIERO corona di programmazione COMFORT / TMAX ECONOMY / TMIN OFF temperatura in °C riscaldamento ON raffrescamento ON ORA DISPLAY La corona di programmazione rappresenta un orologio di 24 ore suddiviso in settori di 30 minuti. Il colore dei settori indica la temperatura programmata per quel periodo di tempo. Tasti di regolazione della temperatura minima

MIN / ECONOMY da 2° a 62° C. RESET tenendo premuto per alcuni secondi, si annullano tutte le programmazioni e si ripristina il programma standard. tasti di regolazione della temperatura massima TMAX / COMFORT da 2° a 62° C. A1 o A2 funzionamento con programma automatico giornaliero. DEVIATORI mantiene costante la temperatura di COMFORT impostata con i tasti TMAX. COMFORT / TMAX ECONOMY / TMIN OFF mantiene costante la temperatura ECONOMY impostata con i tasti T MIN. mantiene l’impianto spento o con funzione antigelo 5°C. Con deviatore sulla posizione l’impianto si predispone per il funzionamento del riscaldamento. Con deviatore posizionato in entra in funzione l’impianto di condizionamento.

COMFORT / TMAXECONOMY / TMIN

OFF Tasti di programmazione della temperatura. Ad ogni pressione di uno dei tre tasti il settore lampeggiante diventerà del colore corrispondente alla temperatura assegnata. ORA tasti di regolazione Intellitherm italiano

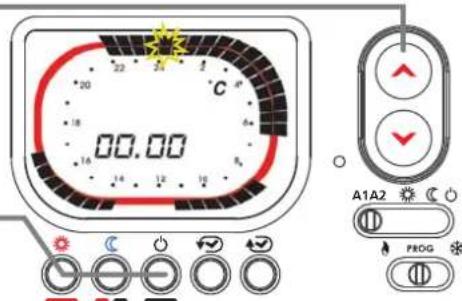

Con i deviatori sulla posizione indicata, premere i tasti o o per impostare il numero di ore h durante le quali si vuole escludere il programma automatico e forzare la temperatura. La corona del display assumerà il colore della temperatura scelta. Spostare i deviatori sulla posizione A1 o A2 e PROG per iniziare la programmazione. Il display visualizza le ore 00.00. PROGRAMMI STANDARD Per ogni 30 minuti è possibile impostare la temperatura desiderata. PERSONALIZZATA Dopo aver installato e collegato C58 posizionando il deviatore sulla funzione A1 o A2 si può utilizzare il programma giornaliero con orari e temperature già impostate in fabbrica. Verificare che il deviatore sia in posizione per il funzionamento del riscaldamento. A1 programma per giorni feriali

A2 programma per giorni festivi 20 C° 5 C° Sulla corona lampeggerà il settore di cui impostare la temperatura e sul display comparirà l’ora corrispondente.

Al termine delle modifiche posizionare il deviatore per avviare il riscaldamento o su per il raffrescamento. Con Intellitherm C58 è possibile in ogni momento escludere temporaneamente il programma automatico, senza modificarlo, per ottenere continuamente da 1 a 240 ore sempre la temperatura desiderata (comfort, economy, spento). FUNZIONE JOLLY A1 A2 COMFORT / TMAX ECONOMY / TMIN OFF

COMFORT / TMAX ECONOMY / TMIN

OFF Trascorso il tempo impostato C58 riprenderà il programma automatico. Per ridurre o escludere il periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul display.

Premendo uno dei tre tasti è possibile impostare la temperatura desiderata. Ad ogni pressione di uno dei tasti il settore cambierà colore e avanzerà di 30 minuti. Per spostare il cursore senza variare la temperatura usare i tasti

Intellitherm italiano

A1 A2Spostare il deviatore sulla posizione ECONOMY per leggere la temperatura MINIMA oppure sulla posizione COMFORT per leggere la temperatura MASSIMA.

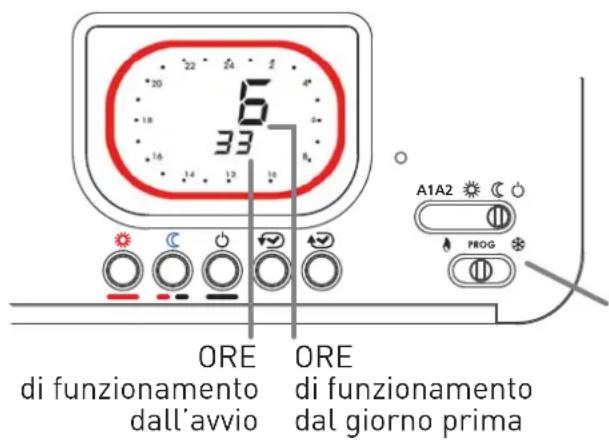

ORE di funzionamento dall’avvio ORE di funzionamento dal giorno prima ORE in cui si è registrata la temperatura Temperatura ambiente MASSIMA o MINIMA Con C58 è possibile sapere per quante ore è stato richiesto calore il giorno precedente (relè chiuso - ON) e dall’inizio del funzionamento di Intellitherm (dall’inserimento delle pile o da un reset). Posizionando i deviatori come indicato, sul display saranno visualizzate le ore di utilizzo del riscaldamento. Con Intellitherm C58 è possibile verificare la temperatura MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno precedente e l’ora in cui è stata misurata. Spostare il deviatore su PROG.

FUNZIONAMENTO ESTIVO O CONDIZIONAMENTO

Quando si sposta il deviatore sulla posizione ESTATE Intellitherm C58 si predispone per il funzionamento dell’impianto di CONDIZIONAMENTO. Con i tasti rossi si regola la temperatura di COMFORT/TMAX da mantenere nell’ambiente. I settori rossi della corona del display indicano quindi i periodi di accensione dell’impianto di condizionamento, quelli di altro colore i periodi di spegnimento. CARATTERISTICHE TECNICHE Conforme alle norme EN 60730-1 e parti seconde Portata contatti 5 (3)A 250V c.a. Microdisconnessione (1BU) Sofware classe A Contatto in commutazione libero da tensione Regolazione della temperatura - COMFORT da 2 a 62°C - ECONOMY da 2 a 62°C Differenziale ± 0,25°C Gradiente termico di riferimento 4°K/h Spento con possibilità di protezione antigelo (5°C) impostabile tramite dip switch Temperatura massima ambiente T45 Doppio isolamento Grado di protezione IP20 Grado di polluzione 2 Tensione d’impulso 4000V Alimentazione senza connessioni alla linea elettrica con 2 pile a stilo alcaline AA 1,5V (durata 2 anni) Controllo automatico dello stato di carica delle pile con segnalazione sul display in caso di carica insufficiente Sostituzione pile senza perdita dei dati programmati Deviatore per il funzionamento invernale o estivo Tasto di reset per ripristinare il programma preimpostato Dimensioni: 130 x 80 x 17 mm Prodotto non fabbricato in Italia Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013) Intellitherm italiano

Il simbolo del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separatamente dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati presso i centri di riciclaggio. Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005. Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di questi materiali e quindi a evitare possibili conseguenze negative per l’ambiente e la salute umana. Per informazioni più dettagliate sui programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato acquistato il prodotto.
