Tipo di prodotto	Termostato ambiente programmabile
Marca	Fantini Cosmi
Modello	IntelliTherm C68
Dimensioni	135 x 85 x 19 mm
Alimentazione	2 pile alcaline AA 1,5 V
Durata delle pile	Circa 2 anni
Intervallo temperatura comfort (TMAX)	da 16 a 34 °C
Intervallo temperatura economica (TMIN)	da 5 a 23 °C
Protezione antigelo	5 °C, programmabile tramite dip switch
Differenziale	± 0,25 °C
Corrente di commutazione	5(3) A, 250 V
Tipo di contatto	Libero da tensione
Grado di protezione	IP20
Doppio isolamento	Sì
Display	Display LCD con corona di programmazione
Programmazione	Giornaliera per settori da 30 minuti
Funzioni speciali	Jolly (forzatura temporanea), contatore ore, memoria temperature min/max
Commutatore estate/inverno	Sì
Reset	Tasto dedicato
Montaggio	A parete a 1,5 m di altezza, lontano da fonti di calore
Scatola compatibile	Incastro 503 (3 moduli) o tondo
Norme	EN 60730-1
Classificazione ErP	Classe IV, contributo 2% (Regolamento UE 811/2013)
Riciclaggio	Non gettare nei rifiuti domestici

Domande frequenti - IntelliTherm C68 Fantini Cosmi

Come installare il termostato IntelliTherm C68?

Montare la base a 1,5 m di altezza, lontano da cucine, fonti di calore, finestre e porte. Fissarla ben piatta al muro. Effettuare i collegamenti elettrici (morsetti 1 e 2 al riscaldamento). Inserire le pile quindi agganciare il corpo sulla base.

Come regolare l'ora sul C68?

Utilizzare i tasti di regolazione dell'ora situati sull'apparecchio. L'ora viene visualizzata sullo schermo. Regolare ore e minuti con i tasti + e -.

Come programmare le fasce orarie di temperatura?

Posizionare i commutatori su A1 (giorni lavorativi) o A2 (festivi) e PROG. La corona lampeggia per settori da 30 min. Premere i tasti CONFORT, ECONOMIA o OFF per assegnare la temperatura. Terminare riportando il commutatore sulla posizione riscaldamento o climatizzazione.

Come utilizzare la funzione Jolly?

Con i commutatori in posizione A1 o A2, premere i tasti CONFORT, ECONOMIA o OFF per scegliere la temperatura forzata. Utilizzare i tasti freccia per impostare il numero di ore (da 1 a 240 h). Trascorso questo tempo, il programma automatico riprende.

Come sostituire le pile?

Tirare il coperchio del vano pile in avanti. Sostituire le 2 pile alcaline AA da 1,5 V rispettando la polarità. I dati programmati vengono conservati.

Cosa significa il simbolo di pila lampeggiante sullo schermo?

Indica che la carica delle pile è debole. Se non le si sostituiscono entro 15 giorni, l'apparecchio si spegne automaticamente e mostra OFF.

Come ripristinare il termostato?

Premere per alcuni secondi il tasto di reset. Tutte le programmazioni vengono annullate e viene ripristinato il programma standard di fabbrica.

Qual è la differenza tra i programmi A1 e A2?

A1 è il programma per i giorni lavorativi (settimana). A2 è per i giorni festivi (week-end). Ciascuno ha fasce orarie e temperature predefinite diverse, che è possibile personalizzare.

Come passare alla modalità estate (climatizzazione)?

Posizionare il commutatore sulla posizione estate (simbolo fiocco o ESTATE). Regolare la temperatura di comfort con il pulsante TMAX. I settori rossi indicano i periodi di funzionamento del climatizzatore.

Come consultare le ore di funzionamento del riscaldamento?

Posizionare i commutatori in posizione A1, A2 e PROG. Lo schermo mostra le ore di funzionamento del giorno precedente e il totale dalla messa in servizio (inserimento delle pile o reset).

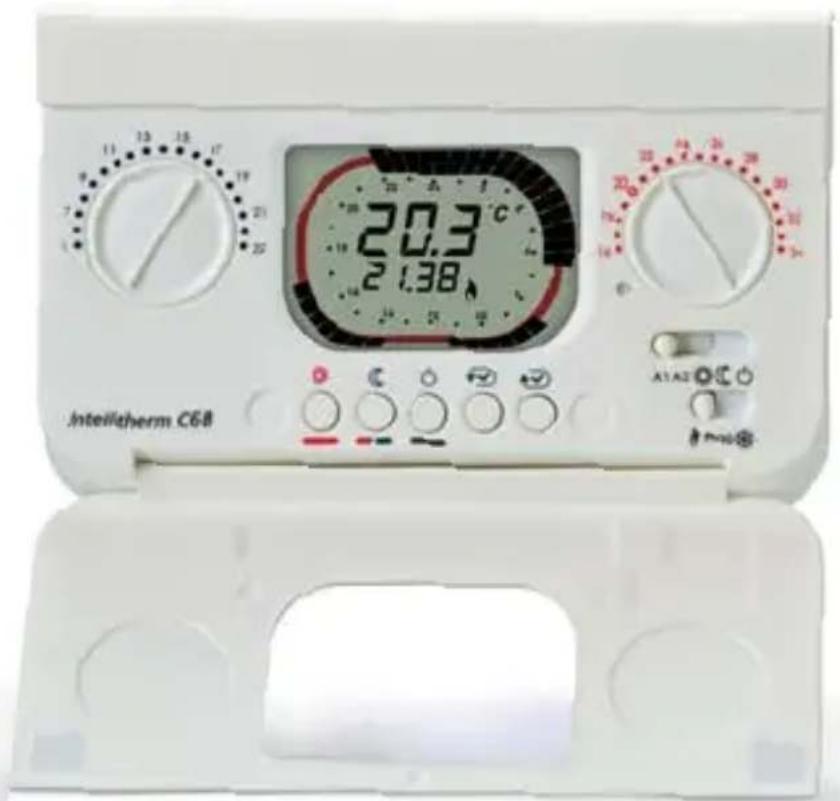

MANUALE UTENTE IntelliTherm C68 Fantini Cosmi

CRONOTERMOSTATO GIORNALIERO

C68 N89C-C08N

20.3 °C 2 1:38 Intelltherm C68 A1A2 PNO

pag. 2 italiano

pag. 6 english

pag. 10 español

pag. 14 français

pag. 18 deutsch

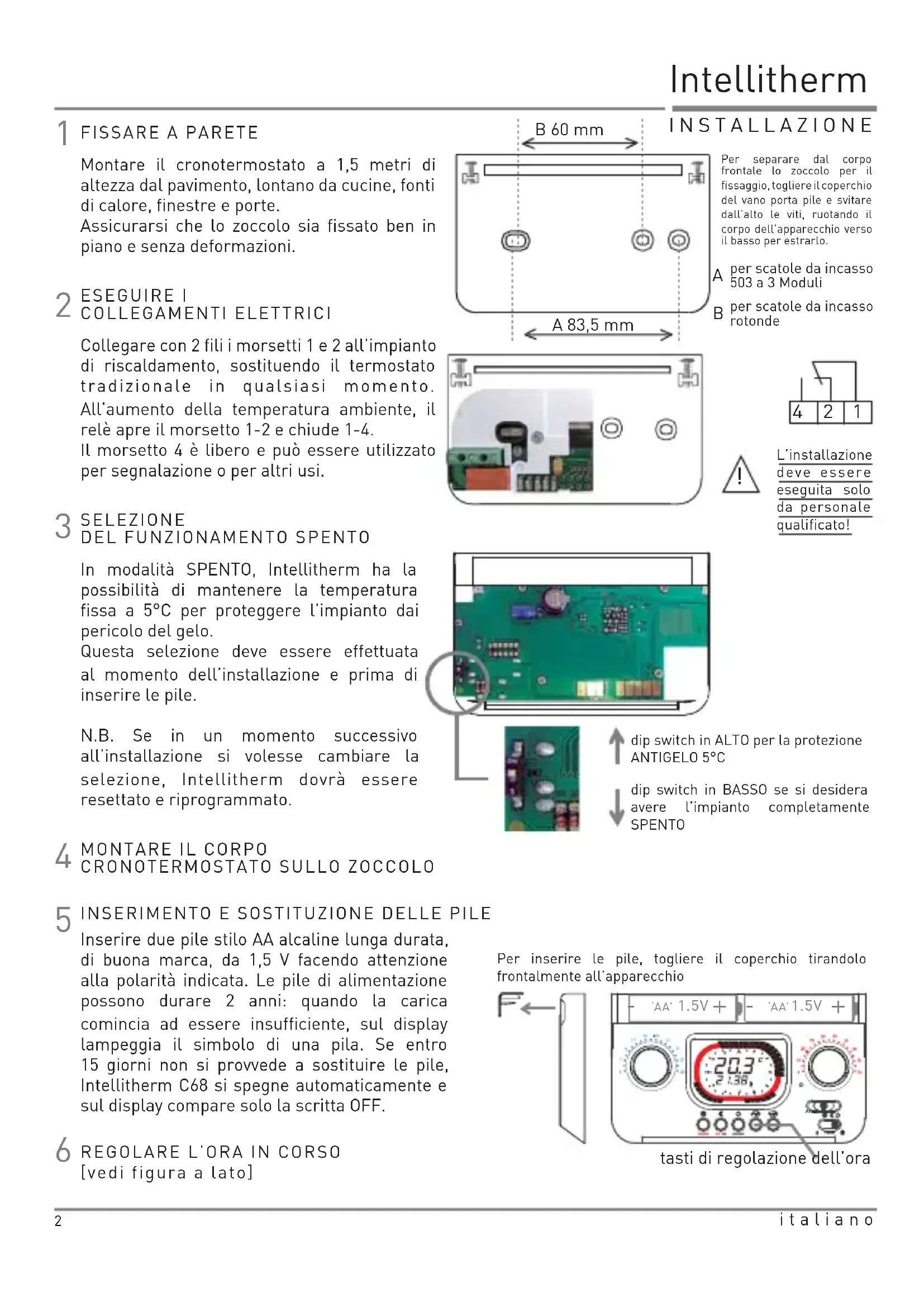

1 FISSARE A PARETE

Montare il cronotermostato a 1,5 metri di altezza dal pavimento, lontano da cucine, fonti di calore, finestre e porte.

Assicurarsi che lo zoccolo sia fissato ben in piano e senza deformazioni.

2 ESEGUIRE I COLLEGAMENTI ELETTRICI

Collegare con 2 fili i morsetti 1 e 2 all'impianto di riscaldamento, sostituendo il termostato tradizionale in qualsiasi momento.

All'aumento della temperatura ambiente, il relè apre il morsetto 1-2 e chiude 1-4.

Il morsetto 4 è libero e può essere utilizzato per segnalazione o per altri usi.

3 SELEZIONE DEL FUNZIONAMENTO SPENTO

In modalità SPENTO, Intellitherm ha la possibilità di mantenere la temperatura fissa a 5°C per proteggere l'impianto dai pericolo del gelo.

Questa selezione deve essere effettuata al momento dell'installazione e prima di inserire le pile.

N.B. Se in un momento successivo all'installazione si volesse cambiare la selezione, Intellitherm dovrà essere resettato e riprogrammato.

4 MONTARE IL CORPO CRONOTERMOSTATO SULLO ZOCCOLO

5 INSERIMENTO E SOSTITUZIONE DELLE PILE

Inserire due pile stilo AA alcaline lunga durata, di buona marca, da 1,5 V facendo attenzione alla polarità indicata. Le pile di alimentazione possono durare 2 anni: quando la carica comincia ad essere insufficiente, sul display lampeggia il simbolo di una pila. Se entro 15 giorni non si provvede a sostituire le pile, Intellitherm C68 si spegne automaticamente e sul display compare solo la scritta OFF.

6 REGOLARE L'ORA IN CORSO [vedi figura a lato]

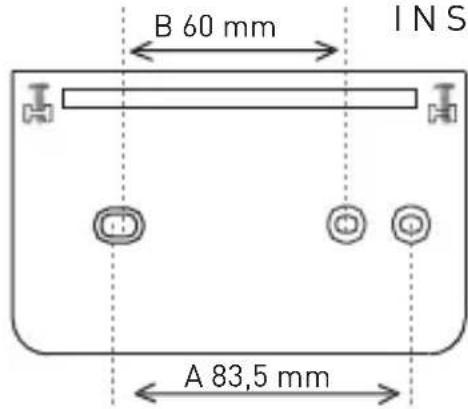

B 60 mm INS A 83,5 mm

INSTALLAZIONE

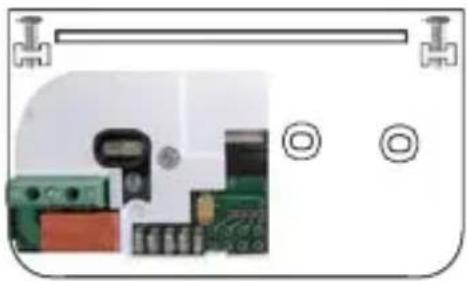

Per separare dal corpo frontale lo zoccolo per il fissaggio, togliere il coperchio del vano porta pile e svitare dall'alto le viti, ruotando il corpo dell'apparecchio verso il basso per estrarlo.

A per scatole da incasso 503 a 3 Moduli

B per scatole da incasso rotonde

L'installazione deve essere eseguita solo da personale qualificato!

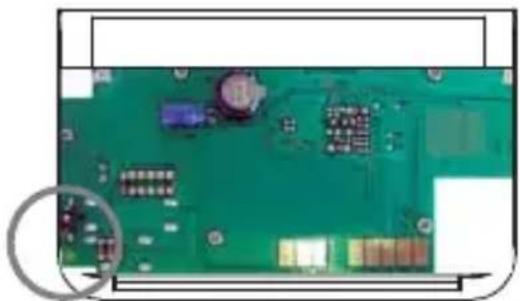

↑ dip switch in ALTO per la protezione ANTIGELO 5°C

dip switch in BASSO se si desidera avere l'impianto completamente SPENTO

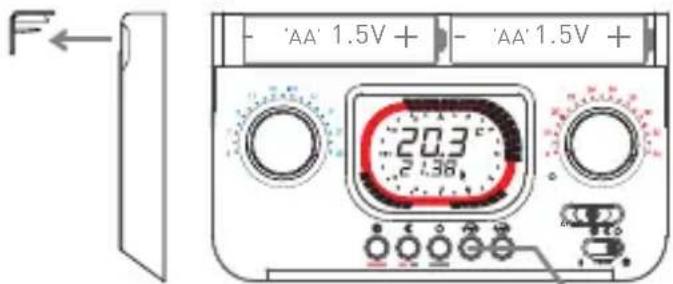

Per inserire le pile, togliere il coperchio tirandolo frontalmente all'apparecchio

- 'AA' 1.5V + - 'AA' 1.5V + 20.3 2.36

tasti di regolazione dell'ora

GIORNALIERO

C68

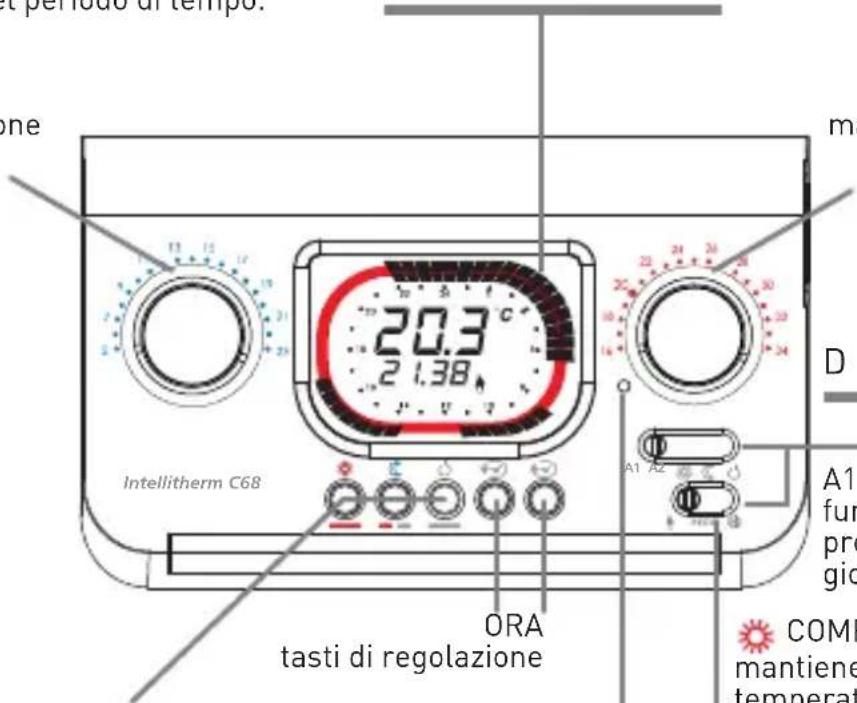

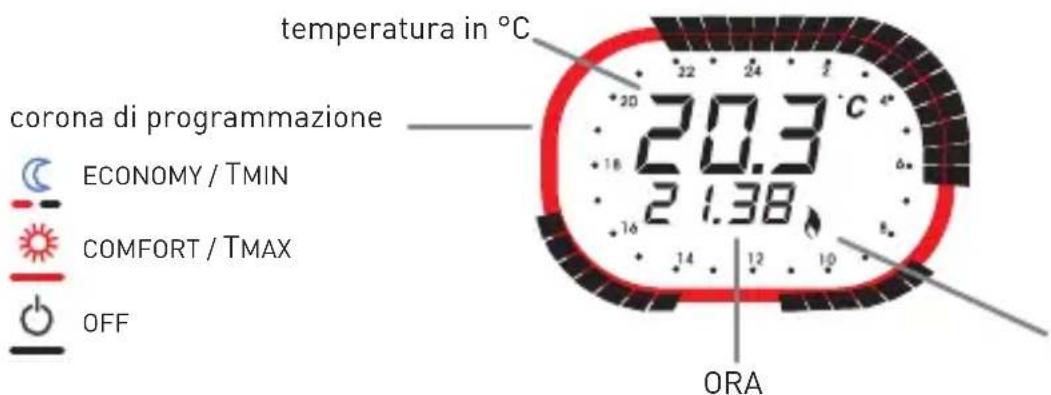

temperatura in °C corona di programmazione ECONOMY / TMIN COMFORT / TMAX OFF 20.3 °C 21.38 ORA

riscaldamento ON raffrescamento ON

La corona di programmazione rappresenta un orologio di 24 ore suddiviso in settori di 30 minuti. Il colore dei settori indica la temperatura programmata per quel periodo di tempo.

manopola di regolazione della temperatura minima TMIN / ECONOMY da 5° a 23° C

DISPLAY

periodo di tempo. one m 20.3 °C 2 1:38 Intellitherm C68 ORA tasti di regolazione A1 A2 D A1 fun pro gi COMI mantiene temperat

manopola di regolazione della temperatura massima TMAX / COMFORT da 16° a 34° C

DEVIATORI

A1 o A2 funzionamento con programma automatico giornaliero.

Tasti di programmazione della temperatura.

ECONOMY/TMIN

COMFORT/TMAX

OFF

Ad ogni pressione di uno dei tre tasti il settore lampeggiante diventerà del colore corrispondente alla temperatura assegnata.

RESET

tenendo premuto per alcuni secondi, si annullano tutte le programmazioni e si ripristina il programma standard.

COMFORT / TMAX

mantiene costante la temperatura di COMFORT impostata con la manopola TMAX.

ECONOMY / TMIN

mantiene l'impianto spento o con funzione antigelo 5°C.

Con deviatore sulla posizione l'impianto si predispone per il funzionamento del riscaldamento. Con deviatore posizionato in entra in funzione l'impianto di condizionamento.

Dopo aver installato e collegato C68 posizionando il deviatore sulla funzione

A1 o A2 si può utilizzare il programma giornaliero con orari e temperature già impostate in fabbrica.

A1 A2

Verificare che il deviatore sia in posizione per il funzionamento del riscaldamento.

A1 programma per giorni feriali

A2 programma per giorni festivi

20 C° 5 C° 8 23.30

PERSONALIZZATA

Per ogni 30 minuti è possibile impostare la temperatura desiderata.

1

Impostare la temperatura

T MIN T MAX

3

Premendo uno dei tre tasti è possibile impostare la temperatura desiderata. Ad ogni pressione di uno dei tasti il settore cambierà colore e avanzerà di 30 minuti.

COMFORT / TMAX ECONOMY / TMIN

OFF

Per spostare il cursore senza variare la temperatura usare i tasti

00.00 A1A2 7852

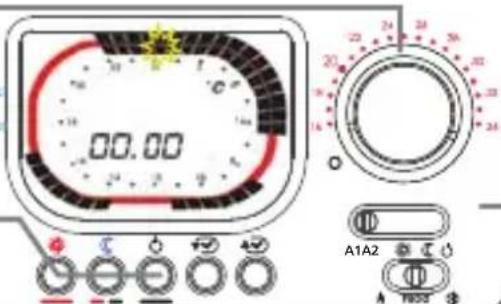

Spostare i deviatori sulla posizione A1 o A2 e PROG per iniziare la programmazione. Il display visualizza le ore 00.00.

2

Sulla corona lampeggerà il settore di cui impostare la temperatura e sul display comparirà l'ora corrispondente.

4

Al termine delle modifiche posizionare il deviatore ♦ per avviare il riscaldamento o su ✕ per il raffrescamento.

FUNZIONE JOLLY

Con Intellitherm C68 è possibile in ogni momento escludere temporaneamente il programma automatico, senza modificarlo, per ottenere continuamente da 1 a 240 ore sempre la temperatura desiderata (comfort, economy, spento).

A1 A2

Con i deviatori sulla posizione indicata, premere i tasti o per impostare il numero di ore h durante le quali si vuole escludere il programma automatico e forzare la temperatura. La corona del display assumerà il colore della temperatura scelta.

ECONOMY/TMIN

COMFORT/TMAX

OFF

Trascorso il tempo impostato C68 riprenderà il programma automatico. Per ridurre o escludere il periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul display.

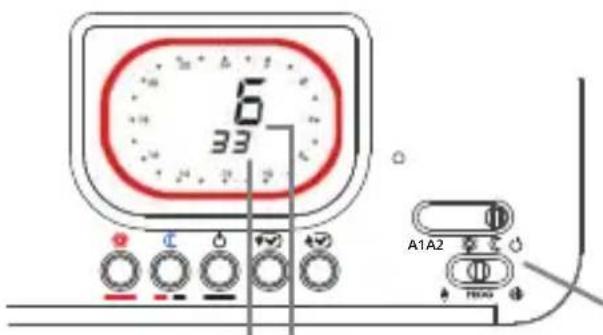

6 33 A1A2 T8X4

ORE di funzionamento dall'avvio ORE di funzionamento dal giorno prima

FUNZIONI AVANZATE

Con C68 è possibile sapere per quante ore è stato richiesto calore il giorno precedente (relè chiuso - ON) e dall'inizio del funzionamento di Intellitherm (dall'inserimento delle pile o da un reset).

Posizionando i deviatori come indicato, sul display saranno visualizzate le ore di utilizzo del riscaldamento.

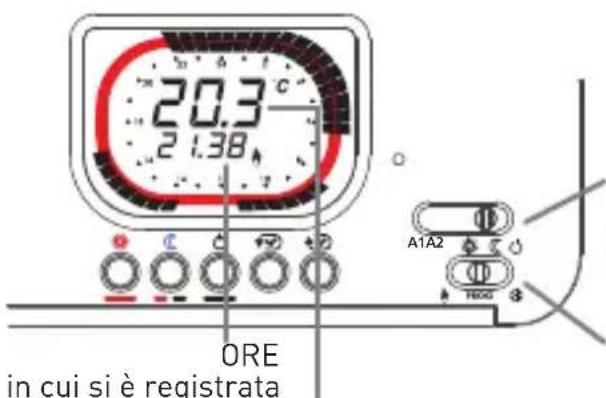

TEMPERATURA AMBIENTE MINIMA E MASSIMA DEL GIORNO PRECEDENTE

20.3 °C 2 1.38 ORE in cui si è registrata A1A2 T600

la temperatura Temperatura ambiente MASSIMA o MINIMA

Con Intellitherm C68 è possibile verificare la temperatura MINIMA e MASSIMA che l'ambiente ha raggiunto il giorno precedente e l'ora in cui è stata misurata.

Spostare il deviatore sulla posizione Ⓐ ECONOMY per leggere la temperatura MINIMA oppure sulla posizione ⚙ COMFORT per leggere la temperatura MASSIMA.

Spostare il deviatore su PROG.

Quando si sposta il deviatore sulla posizione ✉ ESTATE Intellitherm C68 si predispone per il funzionamento dell'impianto di CONDIZIONAMENTO. Con la manopola COMFORT/TMAX si regola la temperatura di comfort da mantenere nell'ambiente. I settori rossi della corona del display indicano quindi i periodi di accensione dell'impianto di condizionamento, quelli di altro colore i periodi di spegnimento.

CARATTERISTICHE TECNICHE

Conforme alle norme EN 60730-1 e parti seconde.

Portata contatti 5 (3)A 250V c.a.

Microdisconnessione (1BU).

Software classe A.

Contatto in commutazione libero da tensione.

Regolazione della temperatura: COMFORT da 16 a 34°C e ECONOMY da 5 a 23°C.

Differenziale ± 0,25°C.

Gradiente termico di riferimento 4°K/h.

Spento con possibilità di protezione antigelo (5°C) impostabile tramite dip switch.

Temperatura massima ambiente T45.

doppio isolamento.

Grado di protezione IP20.

Grado di polluzione 2.

Tensione d'impulso 4000V.

Alimentazione senza connessioni alla linea elettrica con 2 pile a stilo alcaline AA 1,5V (durata 2 anni).

Controllo automatico dello stato di carica delle pile con segnalazione sul display in caso di carica insufficiente.

Sostituzione pile senza perdita dei dati programmati.

Deviatore per il funzionamento invernale o estivo.

Tasto di reset per ripristinare il programma preimpostato Dimensioni: 135 x 85 x 19 mm.

Prodotto non fabbricato in Italia.

Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013)

1 WALL MOUNTING

Il simbolo del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separatamente dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati presso i centri di riciclaggio. Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005. Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di questi materiali e quindi a evitare possibili conseguenze negative per l'ambiente e la salute umana. Per informazioni più dettagliate sui programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato acquistato il prodotto.
