Type de produit	Thermostat d'ambiance programmable
Marque	Fantini Cosmi
Modèle	IntelliTherm C68
Dimensions	135 x 85 x 19 mm
Alimentation	2 piles alcalines AA 1,5 V
Autonomie des piles	Environ 2 ans
Plage de température confort (TMAX)	16 à 34 °C
Plage de température économique (TMIN)	5 à 23 °C
Protection antigel	5 °C, programmable via dip switch
Différentiel	± 0,25 °C
Courant de commutation	5(3) A, 250 V
Type de contact	Libre de tension
Degré de protection	IP20
Double isolement	Oui
Affichage	Écran LCD avec couronne de programmation
Programmation	Journalière par secteurs de 30 minutes
Fonctions spéciales	Joker (forçage temporaire), compteur d'heures, mémoire des températures min/max
Commutateur été/hiver	Oui
Réinitialisation	Touche dédiée
Montage	Mural à 1,5 m de hauteur, loin des sources de chaleur
Boîtier compatible	Encastrable 503 (3 modules) ou rond
Normes	EN 60730-1
Classification ErP	Classe IV, contribution 2% (Règlement UE 811/2013)
Recyclage	Ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - IntelliTherm C68 Fantini Cosmi

Comment installer le thermostat IntelliTherm C68 ?

Montez le socle à 1,5 m de hauteur, loin des cuisines, sources de chaleur, fenêtres et portes. Fixez-le bien plat au mur. Effectuez les connexions électriques (bornes 1 et 2 au chauffage). Insérez les piles puis clipsez le corps sur le socle.

Comment régler l'heure sur le C68 ?

Utilisez les touches de réglage de l'heure situées sur l'appareil. L'heure s'affiche à l'écran. Réglez les heures et minutes avec les touches + et -.

Comment programmer les plages horaires de température ?

Placez les commutateurs sur A1 (jours ouvrables) ou A2 (jours fériés) et PROG. La couronne clignote par secteurs de 30 min. Appuyez sur les touches CONFORT, ÉCONOMIE ou OFF pour assigner la température. Terminez en replaçant le commutateur sur la position chauffage ou climatisation.

Comment utiliser la fonction Joker ?

Avec les commutateurs en position A1 ou A2, appuyez sur les touches CONFORT, ÉCONOMIE ou OFF pour choisir la température forcée. Utilisez les touches fléchées pour définir le nombre d'heures (1 à 240 h). Après ce délai, le programme automatique reprend.

Comment remplacer les piles ?

Tirez le couvercle du logement des piles vers l'avant. Remplacez les 2 piles alcalines AA de 1,5 V en respectant la polarité. Les données programmées sont conservées.

Que signifie le symbole de pile clignotant sur l'écran ?

Il indique que la charge des piles est faible. Si vous ne les remplacez pas sous 15 jours, l'appareil s'éteint automatiquement et affiche OFF.

Comment réinitialiser le thermostat ?

Appuyez quelques secondes sur la touche de réinitialisation. Toutes les programmations sont annulées et le programme standard d'usine est rétabli.

Quelle est la différence entre les programmes A1 et A2 ?

A1 est le programme pour les jours ouvrables (semaine). A2 est pour les jours fériés (week-end). Chacun a des plages horaires et températures par défaut différentes, que vous pouvez personnaliser.

Comment passer en mode été (climatisation) ?

Placez le commutateur sur la position été (symbole flocon ou ÉTÉ). Réglez la température de confort avec le bouton TMAX. Les secteurs rouges indiquent les périodes de fonctionnement du climatiseur.

Comment consulter les heures de fonctionnement du chauffage ?

Placez les commutateurs en position A1, A2 et PROG. L'écran affiche les heures de fonctionnement du jour précédent et le total depuis la mise en service (insertion des piles ou réinitialisation).

MODE D'EMPLOI IntelliTherm C68 Fantini Cosmi

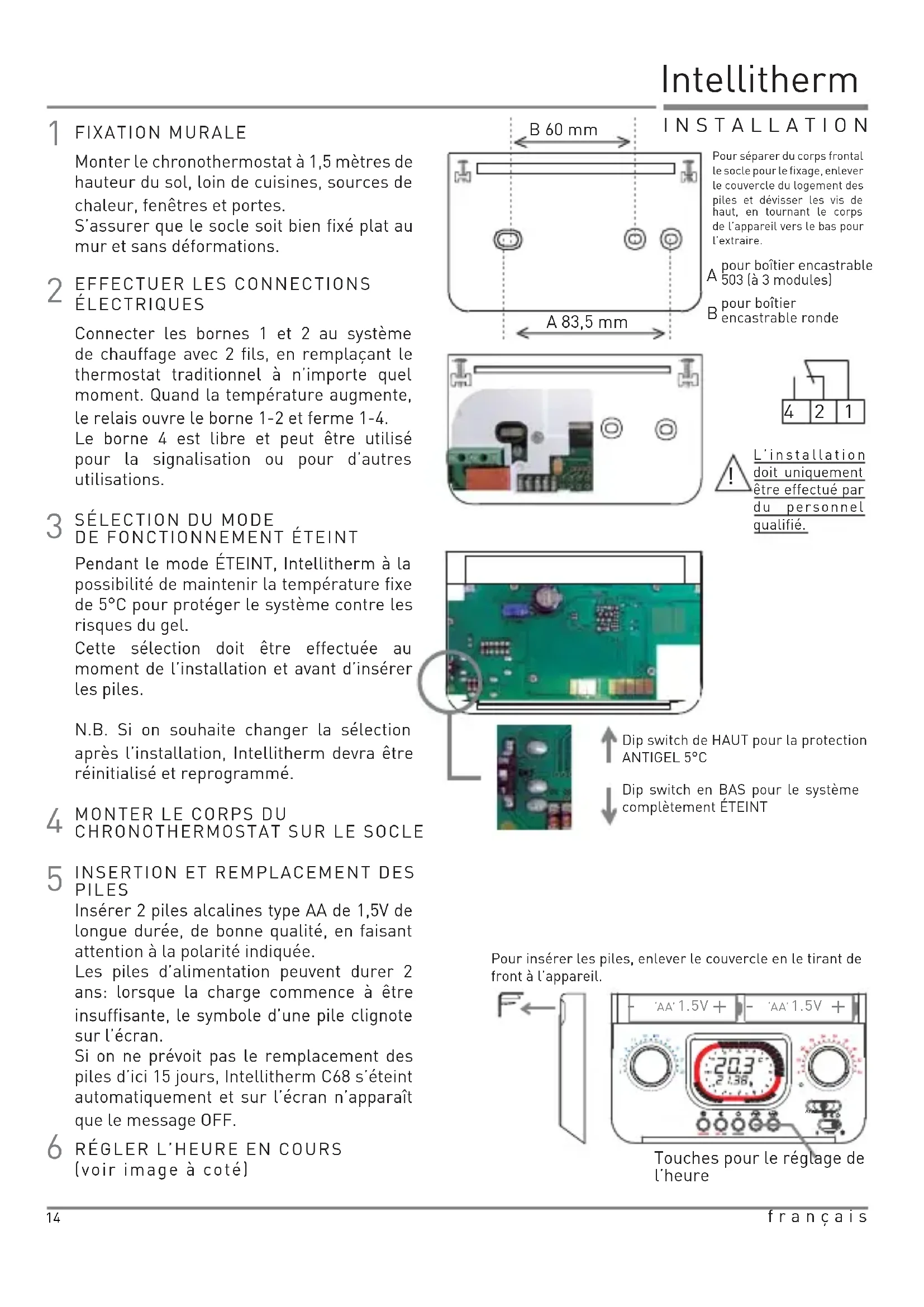

Monter le chronothermostat à 1,5 mètres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres et portes.

S'assurer que le socle soit bien fixé plat au mur et sans déformations.

2 EFFECTUER LES CONNECTIONS ÉLECTRIQUES

Connector les bornes 1 et 2 au système de chauffage avec 2 fils, en remplaçant le thermostat traditionnel à n'importe quel moment. Quand la température augmente, le relais ouvre le borne 1-2 et ferme 1-4.

Le borne 4 est libre et peut être utilisé pour la signalisation ou pour d'autres utilisations.

3 SÉLECTION DU MODE DE FONCTIONNEMENT ÉTEINT

Pendant le mode ÉTEINT, Intellitherm à la possibilité de maintenir la température fixe de 5°C pour protéger le système contre les risques du gel.

Cette sélection doit être effectuée au moment de l'installation et avant d'insérer les piles.

N.B. Si on souhaite changer la sélection après l'installation, Intellitherm devra être réinitialisé et reprogrammé.

4 MONTER LE CORPS DU CHRONOTHERMOSTAT SUR LE SOCLE

5 INSERTION ET REMPLACEMENT DES PILES

Insérer 2 piles alcalines type AA de 1,5V de longue durée, de bonne qualité, en faisant attention à la polarité indiquée.

Les piles d'alimentation peuvent durer 2 ans: lorsque la charge commence à être insuffisante, le symbole d'une pile clignote sur l'écran.

Si on ne prévoit pas le remplacement des piles d'ici 15 jours, Intellitherm C68 s'éteint automatiquement et sur l'écran n'apparaît que le message OFF.

6 RÉGLER L'HEURE EN COURS (voir image à coté)

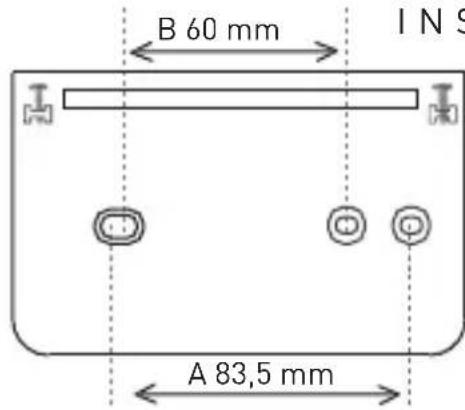

B 60 mm INS A 83,5 mm

INSTALLATION

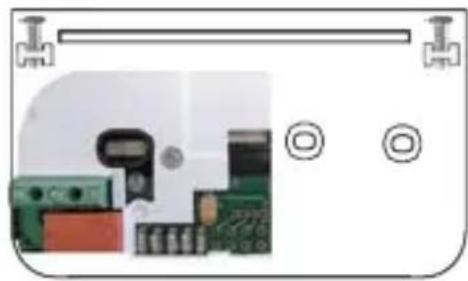

Pour séparer du corps frontal le socle pour le fixage, enlever le couvercle du logement des piles et dévisser les vis de haut, en tournant le corps de l'appareil vers le bas pour l'extraire.

A pour boîtier encastrable 503 (à 3 modules)

B pour boîtier encastrable ronde

L'installation doit uniquement être effectué par du personnel qualifié.

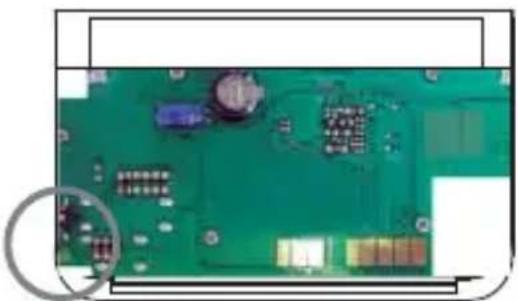

Dip switch de HAUT pour la protection ANTIGEL 5°C

↓ Dip switch en BAS pour le système complètement ÉTEINT

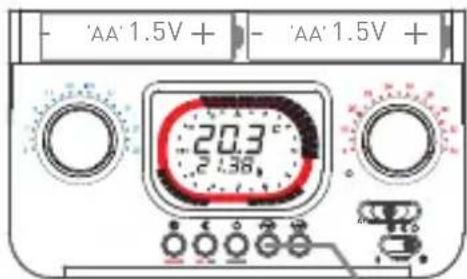

Pour insérer les piles, enlever le couvercle en le tirant de front à l'appareil.

F←

'AA'1.5V + - 'AA'1.5V + 20.3 2:36,

Touches pour le réglage de l'heure

JOURNALIER

C68

température en °C couronne de programmation ECONOMIE / TMIN CONFORT / TMAX OFF 20.3°C 21.38 HEURE Chauffage ON Refroidissement ON

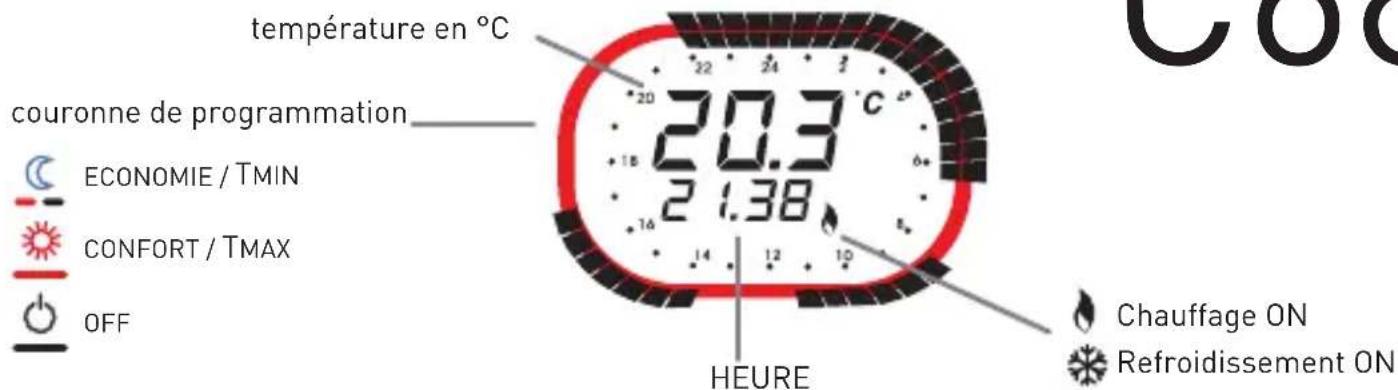

La couronne de programmation représente une horloge de 24 heures partagée en secteurs de 30 minutes. La couleur des secteurs indique la température programmée pour cette période de temps.

Bouton de réglage de la température minimale TMIN / ECONOMIE de 5° à 23°C

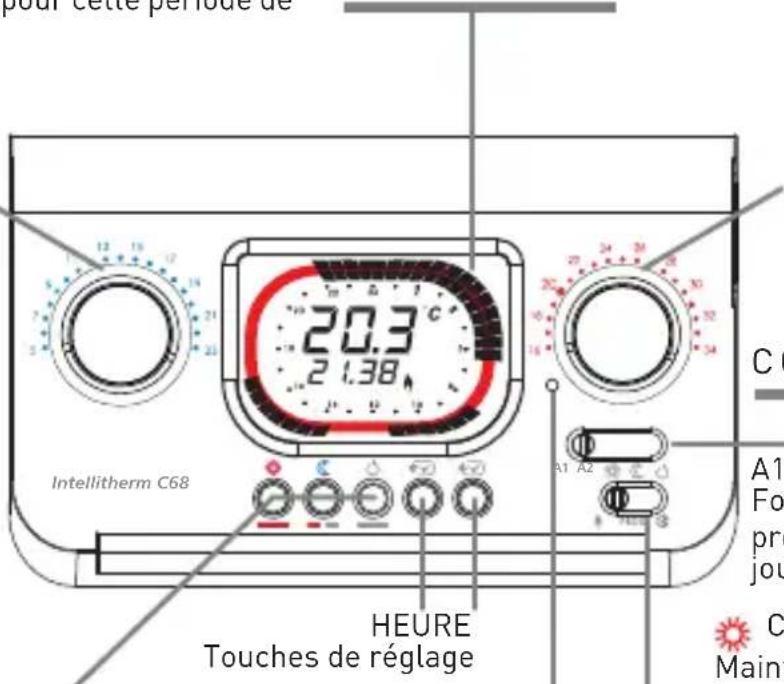

ECRAN

pour cette période de 20.3 °C 2 1.38 Intellitherm C68 A1 A2 HEURE Touches de réglage C A1 Fo pro jou C Maint

Bouton de réglage de la température maximale TMAX / CONFORT de 16° à 34°C

COMMUTATEURS

A1 ou A2 Fonctionnement avec programme automatique journaliere

Touches de programmation de la température.

ECONOMIE / TMIN

CONFORT/TMAX

OFF

À chaque pression d'un des trios touches, le secteur clignotant deviendra de couleur correspondante à la température assignée.

RÉINITIALISATION

En appuyant quelques secondes, toutes les programmations s'annulent et le programme standard se rétablie.

CONFORT / TMAX

Maintient constante la température de CONFORT établie avec le bouton TMAX.

ECONOMIE / TMIN

Maintient constante la température de ECONOMIE établie avec le bouton TMIN.

OFF

Maintient le système éteint ou avec fonction ANTIGEL 5°C

Avec le commutateur en position le système se prépare pour le fonctionnement du chauffage.

Avec le commutateur en position le système de climatisation se met en marche.

Après l'installation et la connexion du C68, on peut utiliser le programmé journalière avec les horaires et les températures déjà établies d'usine, en positionnant le commutateur sur la fonction A1 ou A2

A1 A2

Vérifier que le commutateur soit en position pour le fonctionnement du chauffage.

A1 programme pour les jours ouvrables

A2 programme pour les jours fériés

20 C° 5 C° 8 23.30

PERSONNALISATION

Pour chaque 30 minutes, il est possible de programmer la température souhaitée

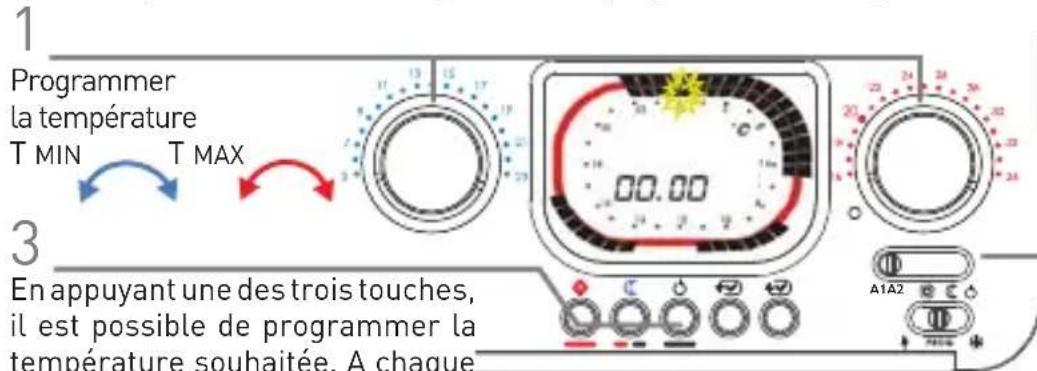

1 Programmer la température T MIN T MAX 3 En appuyant une des trois touches, il est possible de programmer la température souhaitée. A chaque

Déplacer les commutateurs en position A1 ou A2 et PROG pour commencer la programmation.

L'écran visualise les heures 00.00.

pression d'une des trois touches, le secteur changera de couleur et avancera de 30 minutes.

Pour déplacer le commutateur sans changer la température, utiliser les touches 🕒️

Sur la couronne clignotera le secteur dont programmer la température et l'heure correspondante paraîtra à l'écran.

A la fin des modifications, positionner le commutateur pour mettre en marche le chauffage ou positionner le commutateur sur ✉pour le refroidissement.

FONCTION "JOKER"

Avec C68, il est possible d'exclure temporairement le programme automatique à n'importe quel moment, sans le modifier, pour obtenir toujours et en continuation la température souhaitée de 1 à 240 heures (confort, économie, éteint).

A1 A2

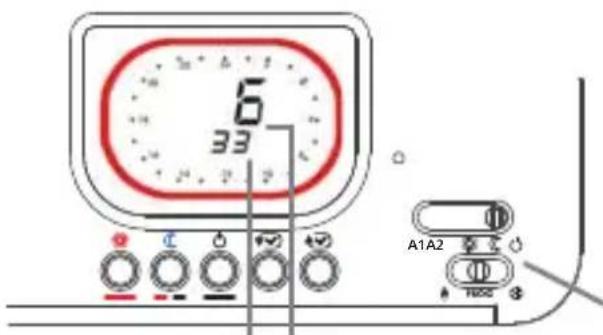

Avec les commutateurs dans la position indiquée, appuyer sur le touches ou 📊 ou 🔒 pour programmer le nombre d'heures h dont on souhaite exclure le pr iogramme automatique et forcer la température. La couronne de l'écran prendra la couleur de la température choisie.

ECONOMIE / TMIN

CONFORT/TMAX

OFF

Passé le temps programmé, C68 retournera au programme automatique.

Pour réduire ou exclure la période "Joker" avant le temps prévu, appuyer sur une un touche de couleur différente à celui de la couronne sur l'écran.

6 33 A1A2

HEURES de fonctionnement de la mise en marche HEURES de fonctionnement du jour précédent

FONCTIONS AVANCÉS

Avec C68 il est possible de savoir pour combien d'heures la chaleur à été demandée le jour précédent (relais fermé - ON) et dès le début du fonctionnement du Intellitherm (collocation des piles ou réinitialisation).

En positionnant les commutateurs comme indiqué, les heures d'utilisation du chauffage seront visualisées à l'écran.

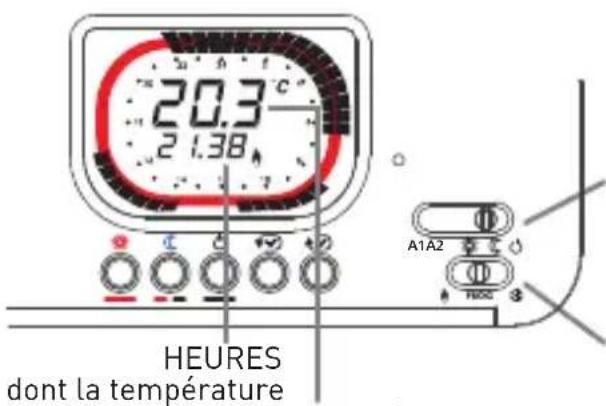

TEMPÉRATURE D'AMBIANCE MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT

20.3°C 2 1.38 HEURES dont la température A1A2 H00C

à été enregistrée

Température d'ambiance MAXIMALE ou MINIMALE

Avec Intellitherm C68 il est possible de vérifier la température MINIMALE et MAXIMALE que l'ambiance à attendue le jour précédent et l'heure dont elle à été mesurée.

Déplacer le commutateur en position Ⓐ ECONOMIE pour lire la température MINIMALE o en position ⚙ CONFORT pour lire la température MAXIMALE.

Déplacer le commutateur en position PROG

Quand on déplace le commutateur en position ✉ ÉTÉ, C68 se prépare pour le fonctionnement du système de CLIMATISATION. Avec le bouton de réglage CONFORT/TMAX on règle la température de confort à maintenir dans l'ambiance. Par conséquence, les secteurs rouges de la couronne à l'écran indiquent les périodes d'allumage du système de climatisation; par contre les secteurs d'autre couleur indiquent les périodes de coupure.

CARACTÉRISTIQUES TECHNIQUES

Conforme aux normes EN 60730-1 et parties secondes.

Courant de commutation 5(3)A 250V.

Micro Déconnexion (1BU).

Logiciel classe A.

Contact de commutation libre de tension.

Réglage de la température CONFORT de 16 à 34°C, ECONOMIE de 5° à 23°C.

Différentiel +/- 0,25°C.

Gradient thermique de référence 4°K/h.

Eteint avec possibilité de protection antigel (5°C) programmable avec dip switch.

Température d'ambiance maximale T45.

Double isolement.

Degré de protection IP20.

Degré de pollution 2.

Impulsion de tension 4000V.

Alimentation sans connexion à la ligne électrique. avec 2 piles alcalines type AA de 1,5V (durée 2 ans).

Contrôle automatique de l'état de charge des piles avec signalisation à l'écran en cas de charge insuffisante.

Remplacement des piles sans perte des données programmées.

Commutateur pour le fonctionnement d'hiver ou d'été. Touche de réinitialisation pour rétablir le programme. précédemment établi.

Dimensions: 135 x 85 x 19 mm.

Classification ErP: Classe ErP IV; 2% (Rég. EU 811/2013 - 813/2013)
