Produkttyp	Programmierbarer Raumthermostat
Marke	Fantini Cosmi
Modell	IntelliTherm C68
Abmessungen	135 x 85 x 19 mm
Stromversorgung	2 AA-Alkalibatterien 1,5 V
Batterielebensdauer	Ca. 2 Jahre
Komforttemperaturbereich (TMAX)	16 bis 34 °C
Spartemperaturbereich (TMIN)	5 bis 23 °C
Frostschutz	5 °C, programmierbar über DIP-Schalter
Differenz	± 0,25 °C
Schaltstrom	5(3) A, 250 V
Kontakttyp	Potenzialfrei
Schutzart	IP20
Doppelte Isolierung	Ja
Anzeige	LCD-Bildschirm mit Programmierkrone
Programmierung	Täglich in 30-Minuten-Blöcken
Sonderfunktionen	Joker (temporäre Übersteuerung), Stundenzähler, Speicher für Min-/Max-Temperaturen
Sommer/Winter-Schalter	Ja
Reset	Dedizierte Taste
Montage	Wandmontage in 1,5 m Höhe, fern von Wärmequellen
Kompatibles Gehäuse	Unterputz 503 (3 Module) oder rund
Normen	EN 60730-1
ErP-Klassifizierung	Klasse IV, Beitrag 2% (EU-Verordnung 811/2013)
Recycling	Nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - IntelliTherm C68 Fantini Cosmi

Wie installiere ich den Thermostat IntelliTherm C68?

Montieren Sie das Sockel in 1,5 m Höhe, fern von Küchen, Wärmequellen, Fenstern und Türen. Befestigen Sie es flach an der Wand. Schließen Sie die elektrischen Anschlüsse an (Klemmen 1 und 2 an die Heizung). Legen Sie die Batterien ein und klicken Sie das Gehäuse auf das Sockel.

Wie stelle ich die Uhr am C68 ein?

Verwenden Sie die Zeiteinstelltasten am Gerät. Die Uhrzeit wird auf dem Bildschirm angezeigt. Stellen Sie Stunden und Minuten mit den Tasten + und - ein.

Wie programmiere ich die Temperaturzeitpläne?

Stellen Sie die Schalter auf A1 (Werktage) oder A2 (Feiertage) und PROG. Die Krone blinkt in 30-Minuten-Blöcken. Drücken Sie die Tasten KOMFORT, SPAR oder AUS, um die Temperatur zuzuweisen. Beenden Sie, indem Sie den Schalter wieder auf Heizen oder Kühlen stellen.

Wie verwende ich die Joker-Funktion?

Bei Schalterstellung A1 oder A2 drücken Sie die Tasten KOMFORT, SPAR oder AUS, um die Zwangstemperatur zu wählen. Verwenden Sie die Pfeiltasten, um die Anzahl der Stunden (1 bis 240 h) einzustellen. Nach Ablauf dieser Zeit wird das automatische Programm fortgesetzt.

Wie wechsle ich die Batterien?

Ziehen Sie die Abdeckung des Batteriefachs nach vorne. Ersetzen Sie die 2 AA-Alkalibatterien von 1,5 V unter Beachtung der Polarität. Die programmierten Daten bleiben erhalten.

Was bedeutet das blinkende Batteriesymbol auf dem Bildschirm?

Es zeigt an, dass die Batterieladung schwach ist. Wenn Sie sie nicht innerhalb von 15 Tagen ersetzen, schaltet sich das Gerät automatisch aus und zeigt OFF an.

Wie setze ich den Thermostat zurück?

Drücken Sie einige Sekunden lang die Reset-Taste. Alle Programmierungen werden gelöscht und das werkseitige Standardprogramm wird wiederhergestellt.

Was ist der Unterschied zwischen den Programmen A1 und A2?

A1 ist das Programm für Werktage (Woche). A2 ist für Feiertage (Wochenende). Jedes hat unterschiedliche Standardzeitpläne und Temperaturen, die Sie anpassen können.

Wie schalte ich in den Sommermodus (Klimatisierung) um?

Stellen Sie den Schalter auf die Sommerposition (Symbol Flocke oder SOMMER). Stellen Sie die Komforttemperatur mit dem TMAX-Knopf ein. Die roten Segmente zeigen die Betriebszeiten der Klimaanlage an.

Wie kann ich die Betriebsstunden der Heizung abrufen?

Stellen Sie die Schalter auf A1, A2 und PROG. Der Bildschirm zeigt die Betriebsstunden des vorherigen Tages und die Gesamtstunden seit der Inbetriebnahme (Einlegen der Batterien oder Reset) an.

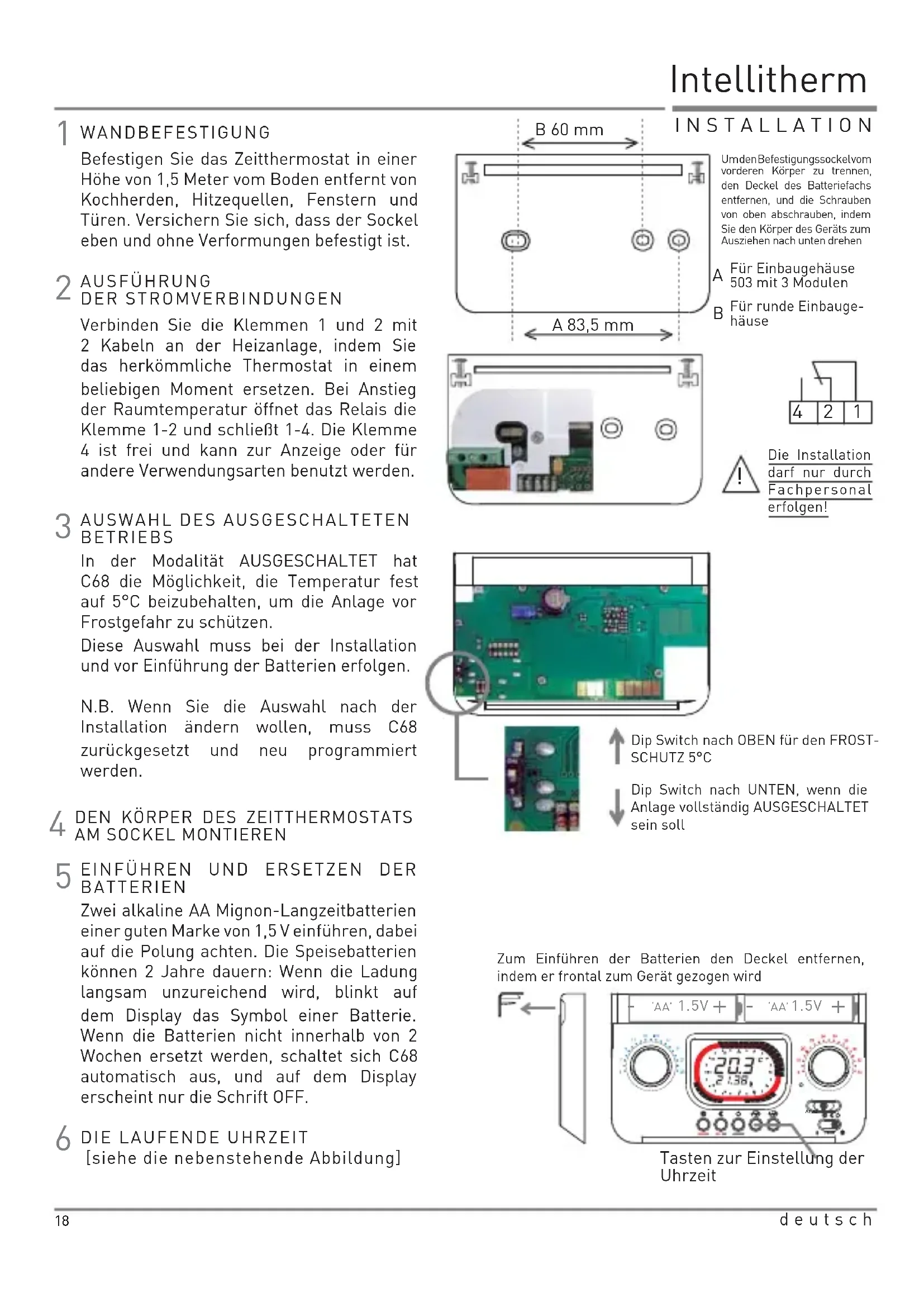

BEDIENUNGSANLEITUNG IntelliTherm C68 Fantini Cosmi

Befestigen Sie das Zeitthermostat in einer Höhe von 1,5 Meter vom Boden entfernt von Kochherden, Hitzequellen, Fenstern und Türen. Versichern Sie sich, dass der Sockel eben und ohne Verformungen befestigt ist.

2 AUSFÜHRUNG DER STROMVERBINDUNGEN

Verbinden Sie die Klemmen 1 und 2 mit 2 Kabeln an der Heizanlage, indem Sie das herkömmliche Thermostat in einem beliebigen Moment ersetzen. Bei Anstieg der Raumtemperatur öffnet das Relais die Klemme 1-2 und schließt 1-4. Die Klemme 4 ist frei und kann zur Anzeige oder für andere Verwendungsarten benutzt werden.

3 AUSWAHL DES AUSGESCHALTETEN BETRIEBS

In der Modalität AUSGESCHALTET hat C68 die Möglichkeit, die Temperatur fest auf 5°C beizubehalten, um die Anlage vor Frostgefahr zu schützen.

Diese Auswahl muss bei der Installation und vor Einführung der Batterien erfolgen.

N.B. Wenn Sie die Auswahl nach der Installation ändern wollen, muss C68 zurückgesetzt und neu programmiert werden.

4 DEN KÖRPER DES ZEITTHERMOSTATS AM SOCKEL MONTIEREN

5 EINFÜHREN UND ERSETZEN DER BATTERIEN

Zwei alkaline AA Mignon-Langzeitbatterien einer guten Marke von 1,5 V einführen, dabei auf die Polung achten. Die Speisebatterien können 2 Jahre dauern: Wenn die Ladung langsam unzureichend wird, blinkt auf dem Display das Symbol einer Batterie. Wenn die Batterien nicht innerhalb von 2 Wochen ersetzt werden, schaltet sich C68 automatisch aus, und auf dem Display erscheint nur die Schrift OFF.

6 DIE LAUFENDE UHRZEIT [siehe die nebenstehende Abbildung]

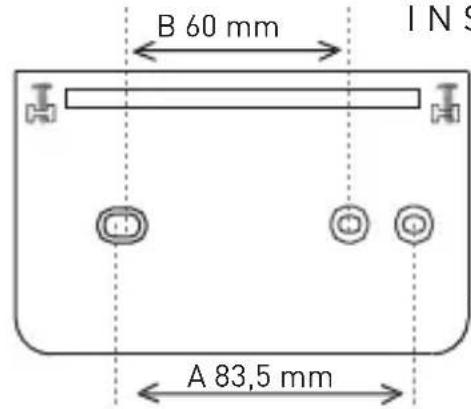

B 60 mm A 83,5 mm INS

INSTALLATION

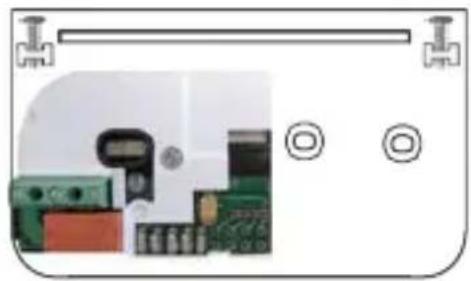

UmdenBefestligungssockelvom vorderen Körper zu trennen, den Deckel des Batteriefachs entfernen, und die Schrauben von oben abschrauben, indem Sie den Körper des Geräts zum Ausziehen nach unten drehen

A Für Einbaugehäuse 503 mit 3 Modulen B Für runde Einbaugehäuse

Die Installation darf nur durch Fachpersonal erfolgen!

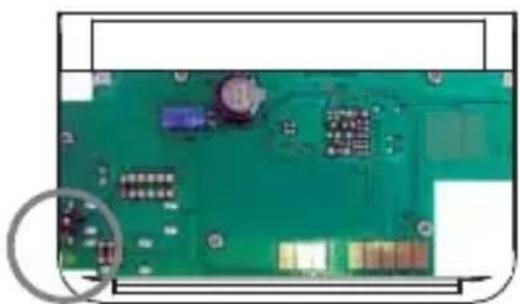

Dip Switch nach OBEN für den FROST-SCHUTZ 5°C

↓ Dip Switch nach UNTEN, wenn die Anlage vollständig AUSGESCHALTET sein soll

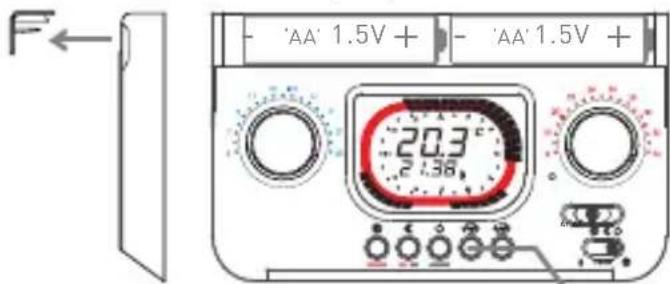

Zum Einführen der Batterien den Deckel entfernen, indem er frontal zum Gerät gezogen wird

- 'AA' 1.5V + - 'AA' 1.5V + 20.3 ±36

Tasten zur Einstellung der Uhrzeit

MIT TAGESPROGRAMM

C68

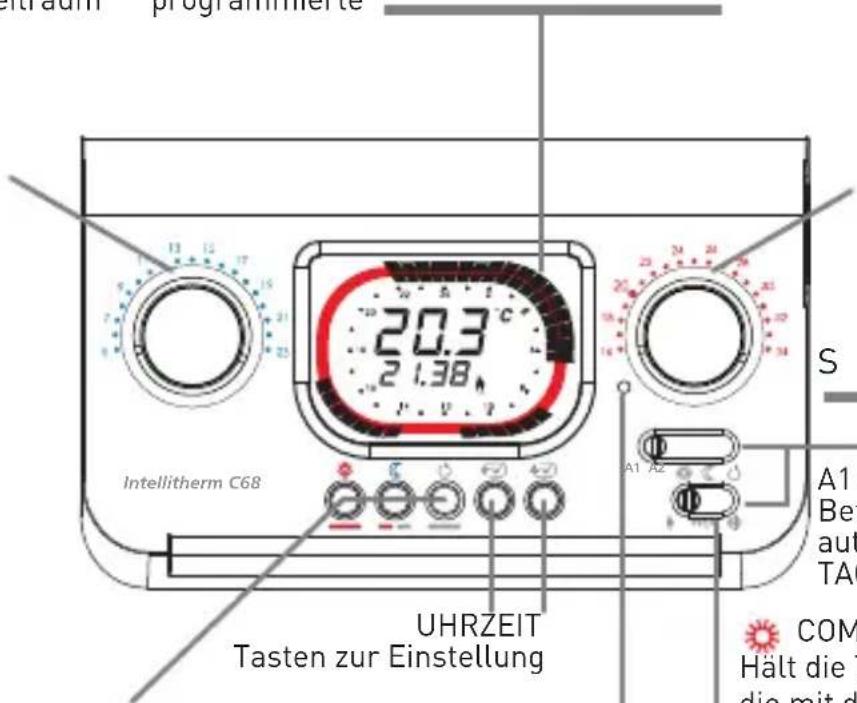

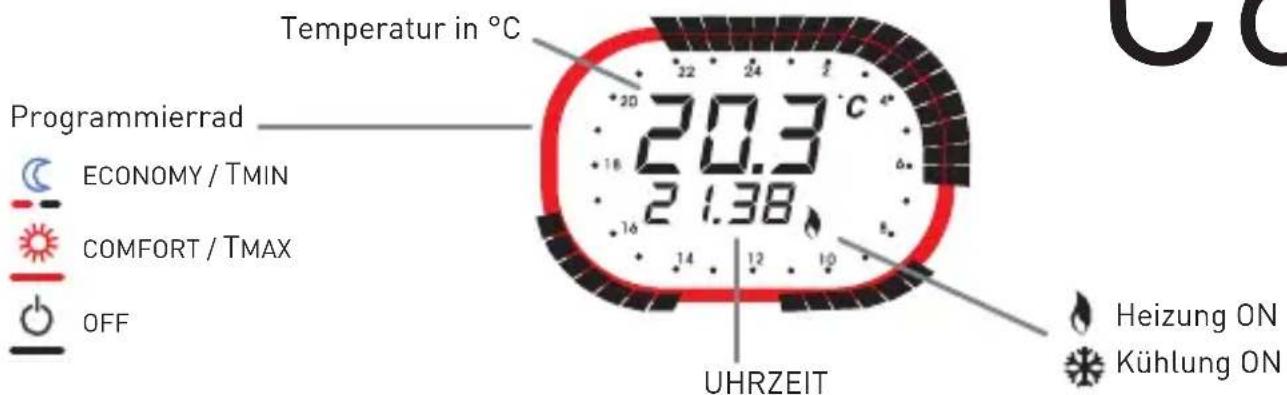

Temperatur in °C Programmierrad 20.3°C 21.38 ECONOMY / TMIN COMFORT / TMAX OFF UHRZEIT Heizung ON Kühlung ON

Das Programmierrad stellt eine 24 Stunden Uhr dar, die in Abschnitte von 30 Minuten unterteilt ist. Die Farbe der Abschnitte zeigt die für den entsprechenden Zeitraum programmierte Temperatur an.

Einstellknopf der Absenktemperatur (Nachttemperatur) TMIN / ECONOMY von 5° bis 23°C.

DISPLAY

eitraum programmierte 20.3 °C 2 1.38 Intellitherm C68 UHRZEIT Tasten zur Einstellung A1 A2 S A1 Be aut TA COM Hält die die mit d

Einstellknopf der Komforttemperatur (Tagtemperatur) TMAX/COMFORT von 16° bis 34°C.

SCHALTER

A1 o A2 Betrieb mit automatischem TAGESPROGRAMM

Tasten zur Programmierung der Temperatur.

ECONOMY/TMIN

COMFORT / TMAX

OFF

Bei jedem Druck einer der drei Tasten nimmt der blinkende Abschnitt die entsprechende Farbe der zugeordneten Temperatur an.

RESET

Wird diese Taste einige Sekunden lang gedrückt, werden alle Programmierungen gelöscht und das Standardprogramm wiederhergestellt.

COMFORT / TMAX

Hält die Temperatur COMFORT, die mit den Einstellknopf TMAX eingestellt wurde, konstant

ECONOMY / TMIN

Hält die Temperatur ECONOMY, die mit den Einstellknopf TMIN eingestellt wurde, konstant

OFF

Hält die Anlage ausgeschaltet oder in Frostschutzfunktion 5°C.

Bei Schalter auf der Position bereitet sich die Anlage für den Heizbetrieb vor.

Bei Schalter auf der Position schaltet sich die Klimaanlage ein.

Nach Installation und Anschluss des C68 und Positionierung

des Schalters auf die Funktion

A1 oder A2 kann das Tagesprogramm

Prüfen, ob der Schalter für den Heizbetrieb positioniert ist.

A1 Programm für die Wochentage

A2 Programm für die Feiertage

20 C° 5 C° 8 23.30

PERSONALISIERT

Es ist möglich, für alle 30 Minuten die gewünschte Temperatur einzustellen.

1

Einstellung der

Temperatur

T MIN T MAX

3

Durch Drücken einer der drei Tasten ist es möglich, die gewünschte Temperatur einzustellen. Bei jedem Tastendruck ändert der Abschnitt seine Farbe und geht 30 Minuten voran.

COMFORT / TMAX ECONOMY / TMIN

OFF

Zur Verschiebung des Cursors, ohne die

Temperatur zu ändern, verwenden Sie die Tasten

Die Schalter auf die Position entweder A1 oder A2 und PROG stellen, um die Programmierung zu starten. Das Display zeigt die Uhrzeit 00.00

Auf dem Rad blinkt der Abschnitt, dessen Temperatur eingestellt werden soll, und auf dem Display erscheint die entsprechende Uhrzeit.

Nach Beendigung der Änderungen den Schalter auf 🔍 positionieren, um den Heizbetrieb einzuschalten, oder auf ✉, um die Kühlung einzuschalten.

FUNKTION JOLLY

Mit C68 ist es möglich, jederzeit vorübergehend das Automatikprogramm auszuschließen, ohne es zu ändern, um kontinuierlich von 1 bis 240 Stunden immer die gewünschte Temperatur (Comfort, Economy, Ausgeschaltet) zu erhalten.

A1 A2

Stellen Sie die Schalter auf die angezeigte Position, drücken Sie die Tasten oder ⚙ oder ⏻ um die Anzahl der Stunden h einzustellen, während deren Sie das Automatikprogramm ausschließen und die Temperatur forcieren wollen. Das Rad des Displays nimmt die Farbe der gewählten Temperatur an.

ECONOMY/TMIN

COMFORT/TMAX

OFF

Nach Ablauf der eingestellten Zeit nimmt der C68 das Automatikprogramm automatisch wieder auf. Zum Reduzieren oder Ausschließen des Zeitraums JOLLY vor der vorgesehenen Zeit, drücken Sie eine Taste, die eine andere Farbe als das Rad auf dem Display hat.

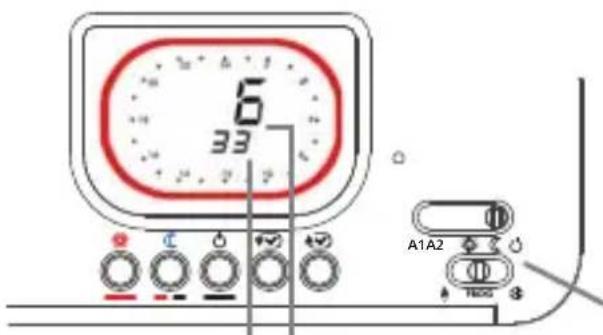

6 33 A1A2 T80G

Betriebsstunden seit dem Start
Betriebsstunden seit dem vorhergehenden Tag

FORTGESCHRITTENE FUNKTIONEN

Mit dem C68 ist es möglich zu wissen, für wie viel Zeit am vorhergehenden Tag (Relais geschlossen – ON) und seit Betriebsbeginn von Intellitherm (seit Einführung der Batterien oder seit einem Reset) Wärme gefordert wurde.

Durch Positionieren der Schalter gemäß Angabe werden auf dem Display die Verwendungsstunden des Heizbetriebs angezeigt.

MIN. UND MAX. RAUMTEMPERATUR AM VORHERGEHENDEN TAG

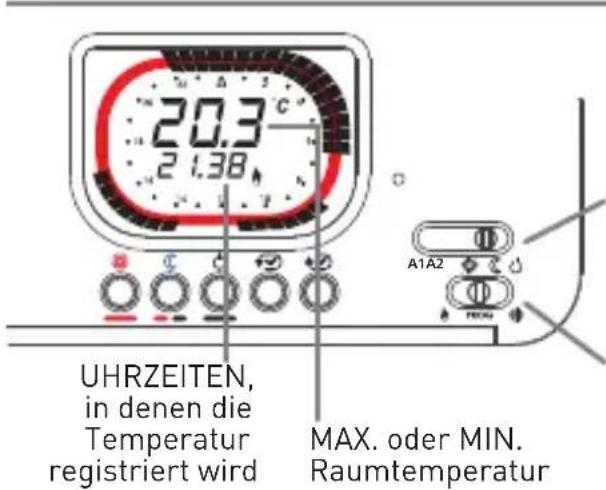

20.3 °C 2 1.38 UHRZEITEN, in denen die Temperatur registriert wird MAX. oder MIN. Raumtemperatur

Mit Intellitherm C68 ist es möglich, die MIN. und MAX. Temperatur, die der Raum am vorhergehenden Tag erreicht hat, sowie die Uhrzeit der Messung zu überprüfen.

Den Schalter auf die Position Ⓐ ECONOMY, um die MIN. Temperatur oder auf die Position ⚙️ COMFORT stellen, um die MAX. Temperatur abzulesen.

Den Schalter auf PROG. stellen

SOMMERBETRIEB ODER KLIMAANLAGE

Wenn der Schalter auf die Position ✪ SOMMER gestellt wird, bereitet sich Intellitherm C68 für den Betrieb der Anlage als KLIMAANLAGE vor. Die Temperatur COMFORT / TMAX, die im Raum beibehalten werden soll, wird mit dem roten Einstellknopf eingestellt. Die roten Abschnitte des Rades am Display zeigen daher die Einschaltzeiten der Klimaanlage, die anders gefärbten Tasten die Ausschaltzeiten an.

TECHNISCHE EIGENSCHAFTEN

Entspricht den Normen EN 60730-1 und zweiten Teilen. Kontaktleistung 5 (3) A 250V Ws. Mikroabschaltung (1BU). Software Klasse A.

Spannungsfreier Umschaltkontakt.

Temperatureinstellung – COMFORT von 16 bis 34°C, ECONOMY von 5 bis 23°C.

Differential ± 0,25°C.

Temperaturgradient für den Bezug 4°K/h.

Ausgeschaltet mit Frostschutzmöglichkeit (5°C) durch Dip Switch Einstellung.

Max. Raumtemperatur T45.

Doppelisolierung.

Schutzgrad IP20.

Verschmutzungsgrad 2.

Impulsspannung 4000V.

Speisung ohne Stromanschluss mit 2 alkalinen AA.

Mignon-Batterien 1,5V (Lebensdauer 2 Jahre).

Automatische Kontrolle des Ladezustands der Batterien mit Anzeige auf dem Display bei unzureichender Ladung.

Ersatz der Batterien ohne Verlust der programmierten Daten.

Schalter für Winter- oder Sommerbetrieb.

Reset-Taste zur Wiederherstellung des voreingestellten Programms.

Dimensionen: 135 x 85 x 19 mm.

ErP Klassifikation: ErP Klasse IV; 2% (EU Verord. EU 811/2013 - 813/2013)

ENTSORGUNG DER PRODUKTE

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden in den Recyclingzentralen entnommen und gesondert entsorgt. Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August 2005 auf den Markt gebracht wurde. Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden. Genauere Informationen über Sammel- und Recycling-Programme, die in Ihrem Land verfügbar sind, Wenden Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.
