C50 - Thermostat Fantini Cosmi - Kostenlose Bedienungsanleitung

Produkttyp	Raumthermostat (Unterputz)
Marke	Fantini Cosmi
Modell	C50
Stromversorgung	3 × 1,5 V AAA Alkaline-Batterien
Schaltkontakt	Spannungsfreier Wechsler (1B)
Kontaktbelastung	5(3) A bei 250 V AC
Schutzart	IP20
Temperaturregelbereich	8 °C bis 40 °C
Schaltdifferenz	±0,5 K
Umgebungstemperatur (Betrieb)	−10 °C bis 50 °C
Abmessungen (B × H)	65 mm × 115 mm
Gewicht	ca. 0,13 kg
Betriebsarten	Komfort (Tag), Eco (Nacht), Aus mit Frostschutz
Frostschutztemperatur	8 °C (fest eingestellt)
Display	Großes LCD mit Temperatur- und Modusanzeige
Temperaturschritte	0,1 °C
Batterielebensdauer	ca. 4 Jahre
Batteriewechsel	Durch Abnahme der Frontplatte
Montage	Unterputz in 3-modulige 503er Dose, 2 Schrauben
Anschluss	2-Draht, potentialfrei
Zubehör (im Lieferumfang)	Adapter für 75 × 45 mm Rahmen
Doppelisolierung	Ja (Klasse II)
Normen	EN 60730-2-9, ErP Klasse IV, 2 %
Zulassungen	CE, EAC
Reinigung	Mit trockenem Tuch abwischen; keine Flüssigkeiten
Reparatur / Ersatzteile	Nur durch autorisierten Fachhändler; Ersatzteile auf Anfrage

Häufig gestellte Fragen - C50 Fantini Cosmi

Wie wird der Thermostat installiert?

Der Thermostat wird in eine 3-modulige Unterputzdose (Typ 503) eingebaut. Mit zwei beiliegenden Schrauben befestigen. Der Anschluss erfolgt mit zwei Drähten am Verbraucher. Keine Änderungen am bestehenden System nötig.

Welche Batterien werden benötigt?

Es werden drei AAA 1,5 V Alkaline-Batterien (LR03) benötigt.

Wie lange halten die Batterien?

Die Batterielebensdauer beträgt ca. 4 Jahre bei normalem Gebrauch.

Was bedeutet das blinkende Display?

Ein blinkendes Display zeigt an, dass die Batterien schwach sind. Wechseln Sie die Batterien aus.

Wie stelle ich die Temperatur ein?

Die Solltemperatur kann in 0,1 °C-Schritten eingestellt werden. Schalten Sie in den Komfort- oder Eco-Modus und nutzen Sie die Einstelltasten.

Was ist der Frostschutzmodus?

Im Aus-Modus (OFF) aktiviert sich automatisch der Frostschutz bei 8 °C, um ein Einfrieren der Anlage zu verhindern.

Kann ich den Thermostat mit verschiedenen Rahmenplatten verwenden?

Ja, er ist kompatibel mit vielen Rahmen, z. B. von BTicino, Vimar, Gewiss, Siemens, Legrand u. a. Adapter für 75×45 mm Rahmen sind im Lieferumfang enthalten.

Was ist die Schaltdifferenz?

Die Schaltdifferenz beträgt ±0,5 K. Der Thermostat schaltet bei einer Abweichung von 0,5 °C von der eingestellten Temperatur.

Wie wechsle ich die Batterien?

Nehmen Sie die Frontplatte ab, entnehmen Sie die alten AA-Batterien und setzen Sie neue AAA-Batterien ein. Alle Einstellungen bleiben erhalten.

Ist der Thermostat für Fußbodenheizung geeignet?

Ja, der Thermostat kann für Heiz- und Kühlanwendungen eingesetzt werden, einschließlich Fußbodenheizung. Er verfügt über einen potentialfreien Schaltkontakt.

BEDIENUNGSANLEITUNG C50 Fantini Cosmi

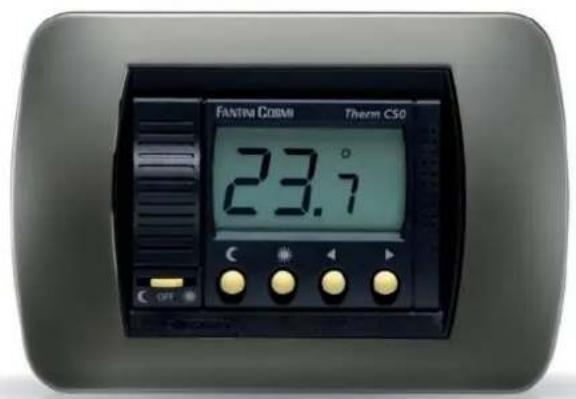

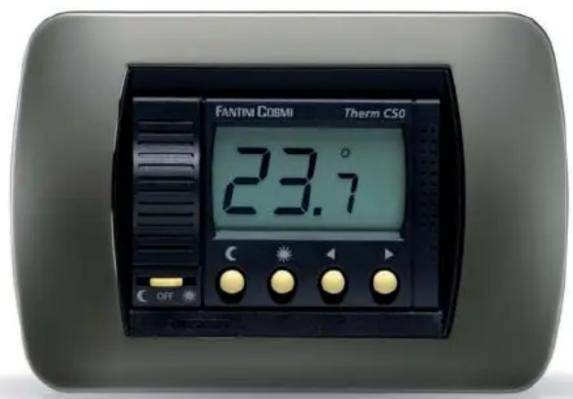

Therm C50

Flush-mounting room thermostat, with batteries, 2 temperature levels

Flush-mounting electronic room thermostat suitable to regulate the temperature in the heating and cooling installations, civil and industrial.

Temperature regulation range
Differential*
Body admissible temperature

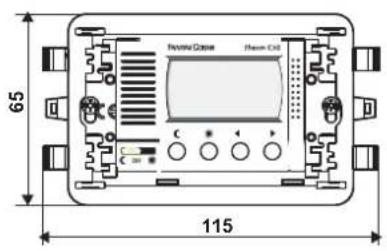

Dimensions (mm)

Power supply Contacts
rating
Protection degree

C50 8 ±40 °C ± 0,5 K - 10 ÷ 50 °C 3 batteries AAA 1,5V 5(3)A 250Vac IP20

* Differential values are referred to a thermal gradient of 4K/h.

C50 ANTHRACITE
□ C50B WHITE
C50C SILVER

ELECTRICAL FEATURES

Power supply with three 1,5V AAA alkaline long life batteries;

electrical supply is not required.

Voltage-free switching contact.

Micro disconnection (1B).

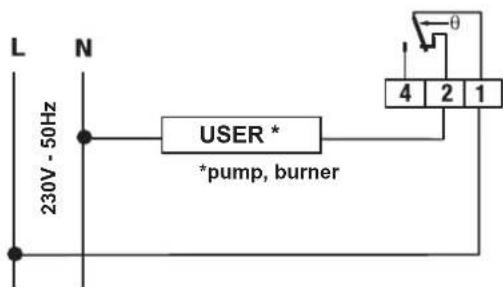

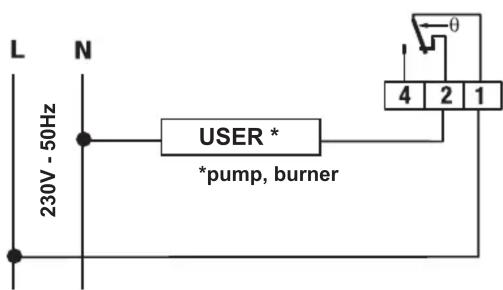

EXAMPLE OF ELECTRICAL WIRING

HOMOLOGATION AND STANDARDS

Complies with EN 60730-2-9 standards.

ErP Class IV; 2% (Reg. EU 811/2013 - 813/2013)

CE EAC

INSTALLATION

Flush-mounting in 3-module 503 embedded boxes by means of 2 screws (supplied).

Two-wire connection with the user.

No changes are necessary to the existing system.

Can be applied, without any connection accessory, the following plates:

COMPATIBLE PLATES

BTICINO Living International, Living di transizione

BTICINO Light, Light Tech

BTICINO Living-light round LNA and square LNB

BTICINO Axolute

VIMAR Idea, Rondò and Plana

GEWISS Playbus e Playbus Young

AVE sistema 45, Noir, Blanc

AVE Banquise, Ave Yes

Siemens Delta Futura Graphit

Legrand Vela square and round

OPERATION

When the temperature increases: 1-2 opens, 1-4 closes.

Possibility to adjust two temperature levels, COMFORT (day) and ECONOMY (night), with manual switching between two modes.

Temperature regulation with one-tenth of a degree, with visualization on display.

FEATURES

3-position switch to select the temperature:

ECONOMY

OFF (turn-off with frost protection)

COMFORT

Large display with continuous indication of the read ambient temperature (thermometer) and the symbol of the current mode COM-FORT, ECONOMY or OFF.

Fixed antifreeze temperature 8°C.

□ double insulation.

The batteries are replaced through thermostat's front.

Batteries operation life of approximately 4 years.

Flashing display in case of insufficient batteries charge.

Maintenance of all data during batteries replacement.

Unit weight 0,13 Kg.

ACCESSORIES

Adapters for 75x45 plates (standard, included in the package).
