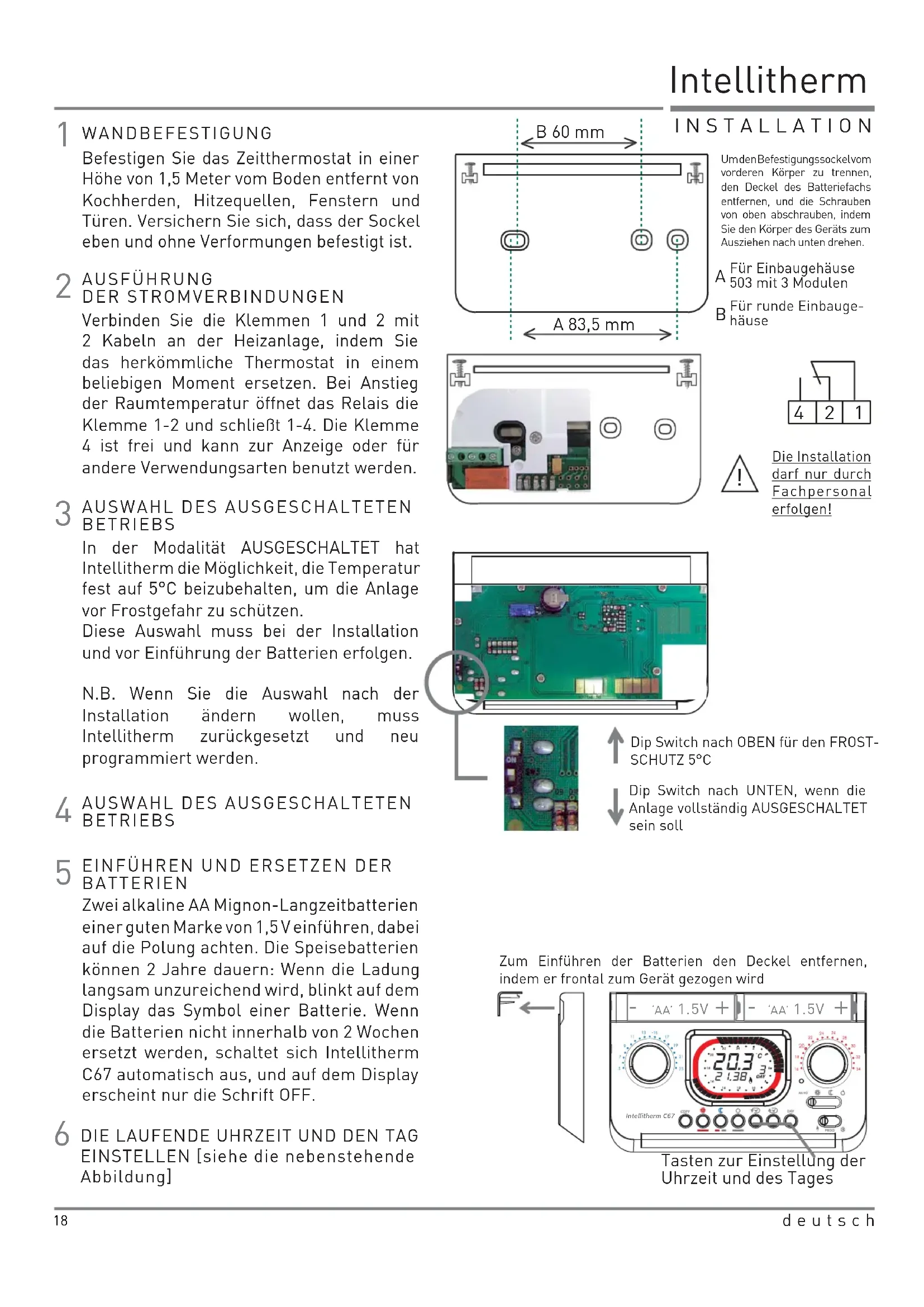

BEDIENUNGSANLEITUNG IntelliTherm C67 Fantini Cosmi

Befestigen Sie das Zeitthermostat in einer Höhe von 1,5 Meter vom Boden entfernt von Kochherden, Hitzequellen, Fenstern und Türen. Versichern Sie sich, dass der Sockel eben und ohne Verformungen befestigt ist.

2 AUSFÜHRUNG DER STROMVERBINDUNGEN

Verbinden Sie die Klemmen 1 und 2 mit 2 Kabeln an der Heizanlage, indem Sie das herkömmliche Thermostat in einem beliebigen Moment ersetzen. Bei Anstieg der Raumtemperatur öffnet das Relais die Klemme 1-2 und schließt 1-4. Die Klemme 4 ist frei und kann zur Anzeige oder für andere Verwendungsarten benutzt werden.

3 AUSWAHL DES AUSGESCHALTETEN BETRIEBS

In der Modalität AUSGESCHALTET hat Intellitherm die Möglichkeit, die Temperatur fest auf 5°C beizubehalten, um die Anlage vor Frostgefahr zu schützen.

Diese Auswahl muss bei der Installation und vor Einführung der Batterien erfolgen.

N.B. Wenn Sie die Auswahl nach der Installation ändern wollen, muss Intellitherm zurückgesetzt und neu programmiert werden.

4 AUSWAHL DES AUSGESCHALTETEN BETRIEBS

5 EINFÜHREN UND ERSETZEN DER BATTERIEN

Zwei alkaline AA Mignon-Langzeitbatterien einer guten Marke von 1,5V einführen, dabei auf die Polung achten. Die Speisebatterien können 2 Jahre dauern: Wenn die Ladung langsam unzureichend wird, blinkt auf dem Display das Symbol einer Batterie. Wenn die Batterien nicht innerhalb von 2 Wochen ersetzt werden, schaltet sich Intellitherm C67 automatisch aus, und auf dem Display erscheint nur die Schrift OFF.

6 DIE LAUFENDE UHRZEIT UND DEN TAG EINSTELLEN [siehe die nebenstehende Abbildung]

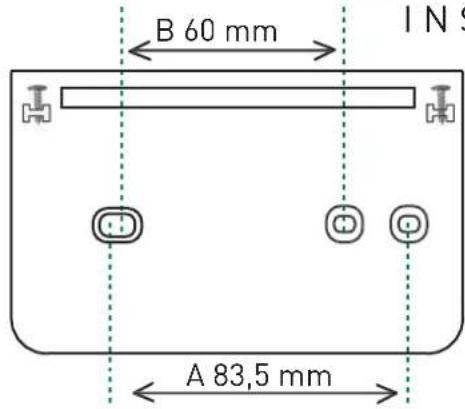

B 60 mm A 83,5 mm INS

INSTALLATION

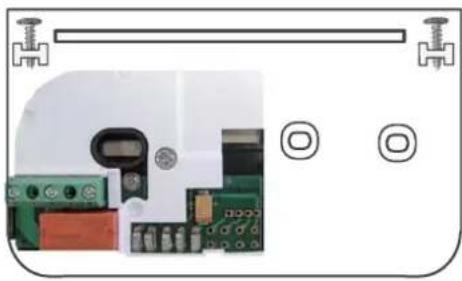

Umden Befestigungssockelvom vorderen Körper zu trennen, den Deckel des Batteriefachs entfernen, und die Schrauben von oben abschrauben, indem Sie den Körper des Geräts zum Ausziehen nach unten drehen.

A Für Einbaugehäuse 503 mit 3 Modulen B Für runde Einbaugehäuse

Die Installation darf nur durch Fachpersonal erfolgen!

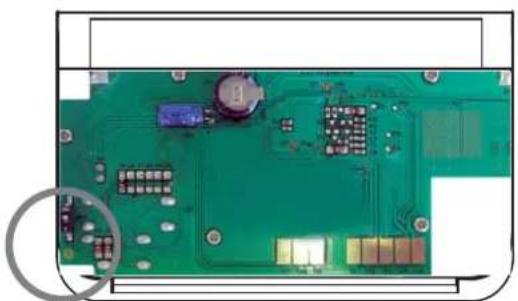

Dip Switch nach OBEN für den FROST-SCHUTZ 5°C

↓ Dip Switch nach UNTEN, wenn die Anlage vollständig AUSGESCHALTET sein soll

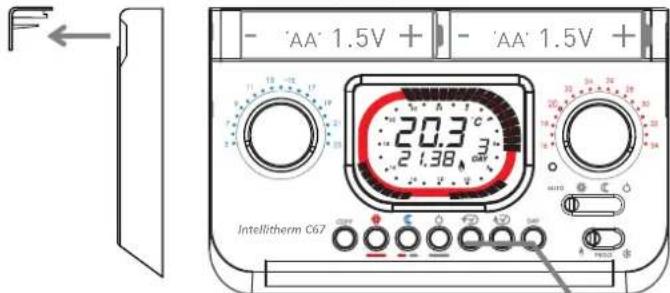

Zum Einführen der Batterien den Deckel entfernen, indem er frontal zum Gerät gezogen wird

- 'AA' 1.5V + - 'AA' 1.5V + 20.3 °C 2 1.38 A Intellitherm C67

Tasten zur Einstellung der Uhrzeit und des Tages

MIT WOCHENPROGRAMM

C67

ECONOMY / TMIN

COMFORT / TMAX

OFF

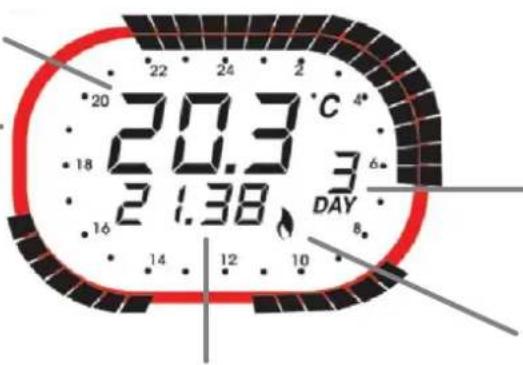

20.3 18 21.38 16 14 12 10 22 24 2 3 C 4° 3 DAY 6.

UHRZEIT

DAY Wochentag

Heizung ON Kühlung ON

Das Programmierrad stellt eine 24 Stunden Uhr dar, die in Abschnitte von 30 Minuten unterteilt ist. Die Farbe der Abschnitte zeigt die für den entsprechenden Zeitraum programmierte Temperatur an.

Einstellknopf der Absenktemperatur (Nachttemperatur) TMIN / ECONOMY von 5° bis 23°C.

COPY Ermöglicht die Kopie der Programmierung eines Tages auch auf die anderen Tage. 1 = 2 = 3 = 4 = 5 = 6 = 7

Tasten zur Programmierung der Temperatur

ECONOMY / TMIN

COMFORT / TMAX

OFF

Bei jedem Druck einer der drei Tasten nimmt der blinkende Abschnitt die entsprechende Farbe der zugeordneten Temperatur an.

DAY

Taste zur Einstellung des Tages. 1 = Montag / 2 = Dienstag / 3 = Mittwoch 4 = Donnerstag / 5 = Freitag / 6 = Samstag / 7 = Sonntag

RESET

Wird diese Taste einige Sekunden lang gedrückt, werden alle Programmierungen gelöscht und das Standardprogramm wiederhergestellt.

DISPLAY

Einstellknopf der Komforttemperatur (Tagtemperatur) TMAX/COMFORT von 16° bis 34°C.

SCHALTER

AUTO Betrieb mit automatischem Wochenprogramm

COMFORT / TMAX

Hält die Temperatur COMFORT, die mit den Einstellknopf TMAX eingestellt wurde, konstant

ECONOMY / TMIN

Hält die Temperatur ECONOMY, die mit den Einstellknopf TMIN eingestellt wurde, konstant

OFF

Hält die Anlage ausgeschaltet oder in Frostschutzfunktion 5°C.

Bei Schalter auf der Position bereitet sich die Anlage für den Heizbetrieb vor. Bei Schalter auf der Position schaltet sich die Klimaanlage ein.

Nach der Installation und dem Anschluss des C67 kann durch Positionieren des Schalters auf die Position AUTO das Wochenprogramm mit AUTO

schon werksmäßig eingestellten Uhrzeiten und Temperaturen verwendet werden

Prüfen, ob der Schalter für den Heizbetrieb positioniert ist.

Von Montag DAY 1 bis Freitag DAY 5

Von Samstag DAY 6 bis Sonntag DAY 7

20 C° 5 C° 8 23.30

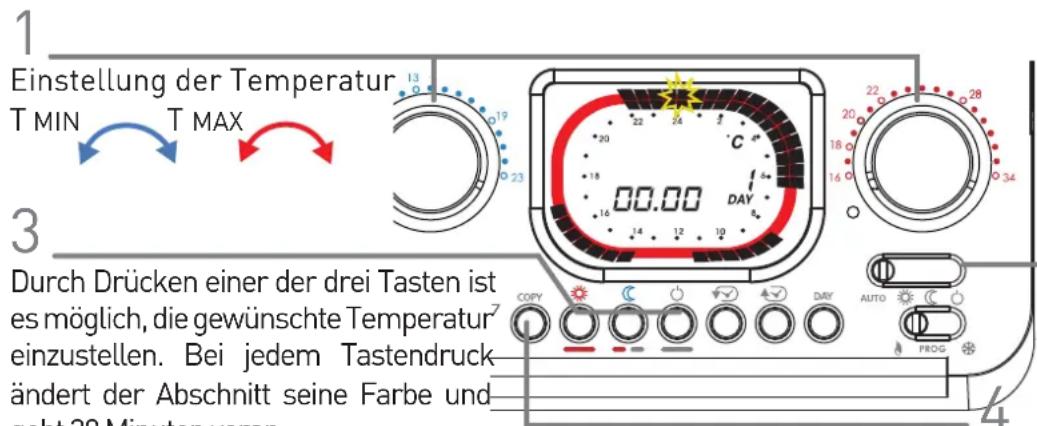

PERSONALISIERT

Es ist möglich, für alle 30 Minuten die gewünschte Temperatur einzustellen.

1 Einstellung der Temperatur T MIN T MAX 3 Durch Drücken einer der drei Tasten ist es möglich, die gewünschte Temperatur einzustellen. Bei jedem Tastendruck ändert der Abschnitt seine Farbe und geht 30 Minuten veran

gent So Minuten vor an COMFORT / TMAX ECONOMY / TMIN OFF

Zur Verschiebung des Cursors, ohne die Temperatur zu ändern, verwenden Sie die Tasten Nach Programmierung der Uhrzeiten eines Tages ist es möglich, das Programm durch Drücken der Taste COPY für die nächsten Tage zu kopieren, oder durch Drücken von DAY und Wiederholen der vorhergehenden Vorgänge den Tag zu ändern

Die Schalter auf die Position AUTO und PROG stellen, um die Programmierung zu starten. Das Display zeigt die Uhrzeit 00.00 und den DAY1 an.

Auf dem Rad blinkt der Abschnitt, dessen Temperatur eingestellt werden soll, und auf dem Display erscheint die entsprechende Uhrzeit. 5

Nach Beendigung der Änderungen den Schalter auf 🔍 positionieren, um den Heizbetrieb einzuschalten, oder auf ✱, um die Kühlung einzuschalten.

FUNKTION JOLLY

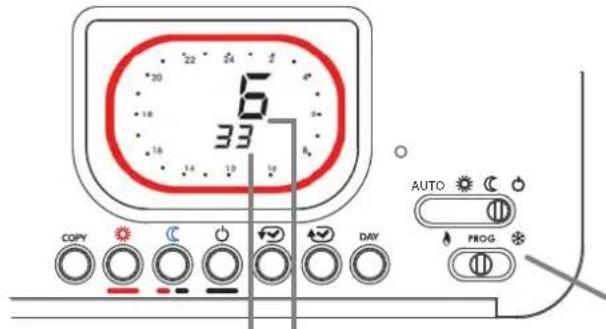

Mit Intellitherm C67 ist es möglich, jederzeit vorübergehend das Automatikprogramm auszuschließen, ohne es zu ändern, um kontinuierlich von 1 bis 240 Stunden immer die gewünschte Temperatur (Comfort, Economy, Ausgeschaltet) zu erhalten.

AUTO

Stellen Sie die Schalter auf die angezeigte Position, drücken Sie die Tasten oder Ⓐ oder ⏻, um die Anzahl der Stunden h einzustellen, während deren Sie das Automatikprogramm ausschließen und die Temperatur forcieren wollen. Das Rad des Displays nimmt die Farbe der gewählten Temperatur an.

ECONOMY / TMIN COMFORT / TMAX OFF

Nach Ablauf der eingestellten Zeit nimmt der C67 das Automatikprogramm automatisch wieder auf. Zum Reduzieren oder Ausschließen des Zeitraums JOLLY vor der vorgesehenen Zeit, drücken Sie eine Taste, die eine andere Farbe als das Rad auf dem Display hat.

6 33 COPY AUTO PROG DAY

BETRIEBSSTUNDEN seit dem Start
BETRIEBSSTUNDEN seit dem vorhergehenden Tag

FORTGESCHRITTENE FUNKTIONEN

Mit dem C67 ist es möglich zu wissen, für wie viel Zeit am vorhergehenden Tag (Relais geschlossen – ON) und seit Betriebsbeginn von Intellitherm (seit Einführung der Batterien oder seit einem Reset) Wärme gefordert wurde.

Durch Positionieren der Schalter gemäß Angabe werden auf dem Display die Verwendungsstunden des Heizbetriebs angezeigt.

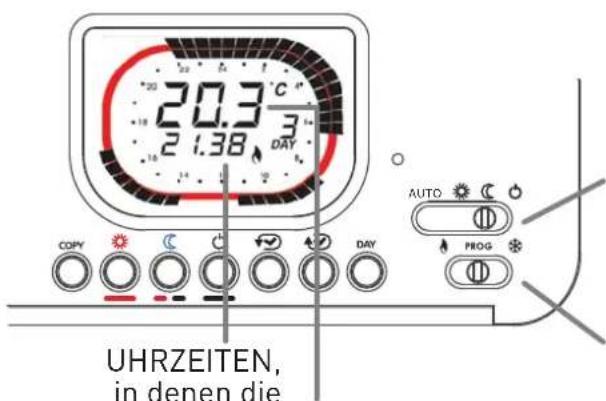

MIN. UND MAX. RAUMTEMPERATUR AM VORHERGEHENDEN TAG

20.3 °C 2 1.38 3 DAY AUTO PROG COPY UHRZEITEN, in denen die

Temperatur MAX. oder MIN. registriert wird Raumtemperatur

Mit Intellitherm C67 ist es möglich, die MIN. und MAX. Temperatur, die der Raum am vorhergehenden Tag erreicht hat, sowie die Uhrzeit der Messung zu überprüfen.

Den Schalter auf die Position Ⓐ ECONOMY, um die MIN. Temperatur oder auf die Position ⚙️ COMFORT stellen, um die MAX. Temperatur abzulesen.

Den Schalter auf PROG. stellen.

SOMMERBETRIEB ODER KLIMAANLAGE

Wenn der Schalter auf die Position ✪ SOMMER gestellt wird, bereitet sich Intellitherm C67 für den Betrieb der Anlage als KLIMAANLAGE vor. Die Temperatur COMFORT / TMAX, die im Raum beibehalten werden soll, wird mit dem roten Einstellknopf eingestellt. Die roten Abschnitte des Rades am Display zeigen daher die Einschaltzeiten der Klimaanlage, die anders gefärbten Tasten die Ausschaltzeiten an.

TECHNISCHE EIGENSCHAFTEN

Entspricht den Normen EN 60730-1 und zweiten Teilen.

Kontaktleistung 5 (3) A 250V Ws. Mikroabschaltung (1BU).

Software Klasse A.

Spannungsfreier Umschaltkontakt.

Temperatureinstellung – COMFORT von 16 bis 34°C – ECONOMY von 5 bis 23°C.

Differential ± 0,25°C.

Temperaturgradient für den Bezug 4°K/h.

Ausgeschaltet mit Frostschutzmöglichkeit (5°C) durch Dip Switch Einstellung.

Max. Raumtemperatur T45.

Doppelisolierung.

Schutzgrad IP20. Verschmutzungsgrad 2.

Impulsspannung 4000V.

Speisung ohne Stromanschluss mit 2 alkalinen AA.

Mignon-Batterien 1,5V (Lebensdauer 2 Jahre).

Automatische Kontrolle des Ladezustands der Batterien mit Anzeige auf dem Display bei unzureichender Ladung. Ersatz der Batterien ohne Verlust der programmierten Daten.

Schalter für Winter- oder Sommerbetrieb.

Reset-Taste zur Wiederherstellung des voreingestellten Programms.

Dimensionen: 135 x 85 x 19 mm.

ErP Klassifikation: ErP Klasse IV; 2% (EU Verord. EU 811/2013 - 813/2013)

1 НАСТЕННЫЙ МОНТАЖ

ENTSORGUNG DER PRODUKTE

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden in den Recyclingzentralen entnommen und gesondert entsorgt. Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August 2005 auf den Markt gebracht wurde. Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden. Genauere Informationen über Sammel- und Recycling-Programme, die in Ihrem Land verfügbar sind, Wenden Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.
