MODE D'EMPLOI IntelliTherm C67 Fantini Cosmi

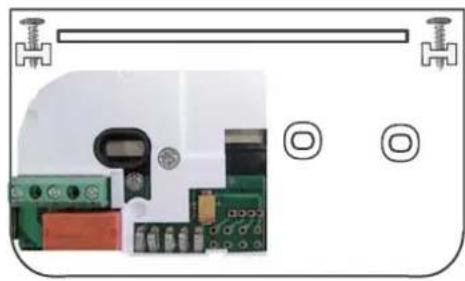

MONTER LE CORPS DU THERMOSTAT SUR LE SOCLE INSERTION ET REMPLACEMENT DES PILESInsérer 2 piles alcalines type AA de 1,5V de longue durée, de bonne qualité, en faisant attention à la polarité indiquée. Les piles d’alimentation peuvent durer 2 ans: lorsque la charge commence à être insuffisante, le symbole d’une pile clignote sur l’écran.Si on ne prévoit pas le remplacement des piles d’ici 15 jours, Intellitherm C67 s’éteint automatiquement et sur l’écran n’apparaît que le message OFF.Pour séparer du corps frontal le socle pour le fixage, enlever le couvercle du logement des piles et dévisser les vis de haut, en tournant le corps de l’appareil vers le bas pour l’extraire. EFFECTUER LES CONNECTIONS ÉLECTRIQUESConnecter les bornes 1 et 2 au système de chauffage avec 2 fils, en remplaçant le thermostat traditionnel à n’importe quel moment. Quand la température augmente, le relais ouvre le borne 1-2 et ferme 1-4.Le borne 4 est libre et peut être utilisé pour la signalisation ou pour d’autres utilisations. SÉLECTION DU MODE DE FONCTIONNEMENT ÉTEINTPendant le mode ÉTEINT, Intellitherm à la possibilité de maintenir la température fixe de 5°C pour protéger le système contre les risques du gel.Cette sélection doit être effectuée au moment de l’installation et avant d’insérer les piles.N.B. Si on souhaite changer la sélection après l’installation, Intellitherm devra être réinitialisé et reprogrammé. Dip switch de HAUT pour la protection ANTIGEL 5°CDip switch en BAS pour le système complètement ÉTEINT FIXATION MURALEL’installation doit uniquement être effectué par du personnel qualifié.Monter le chronothermostat à 1,5 mètres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres et portes. S’assurer que le socle soit bien fixé plat au mur et sans déformations. pour boîtier encastrable 503 (à 3 modules)pour boîtier encastrable ronde

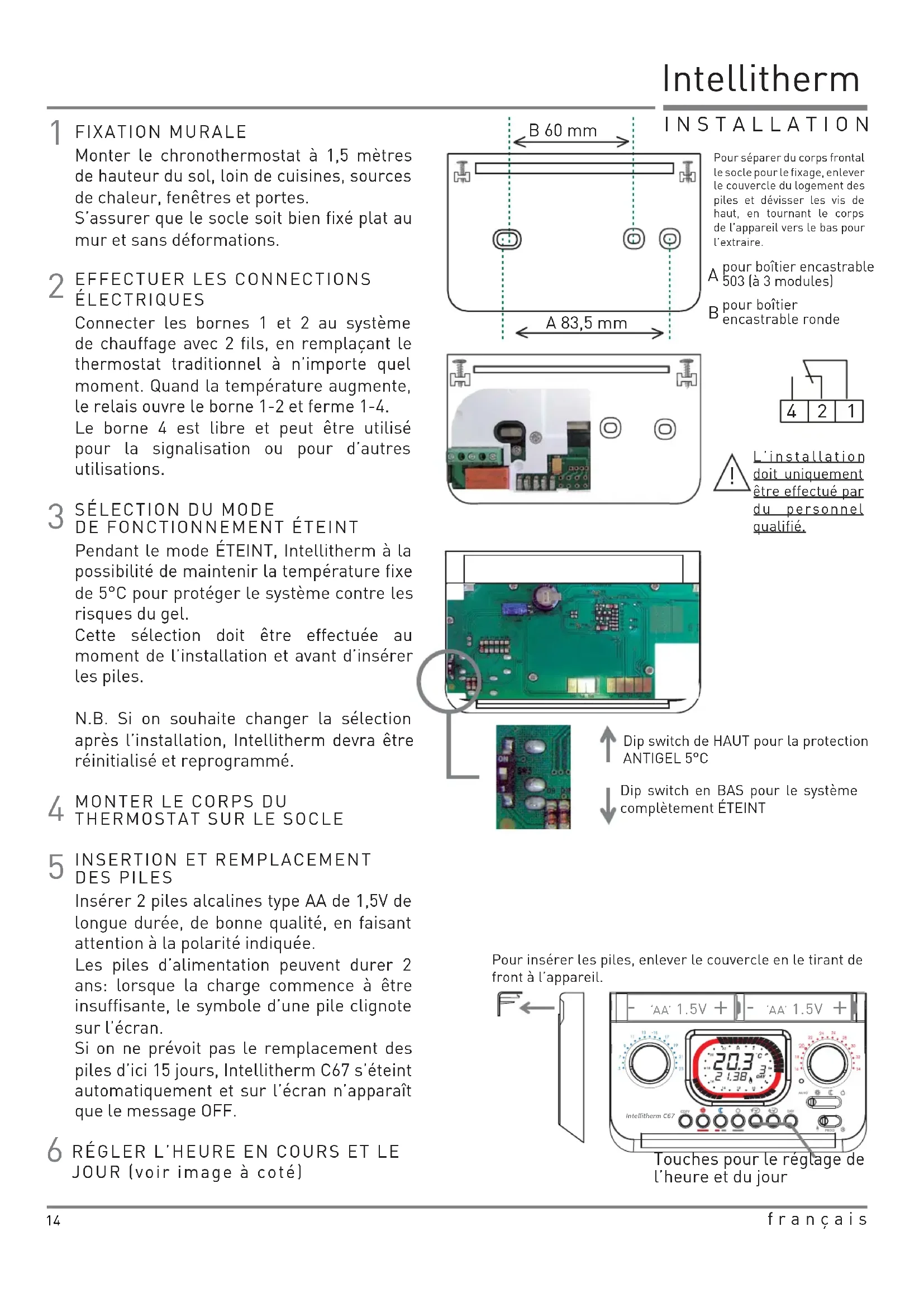

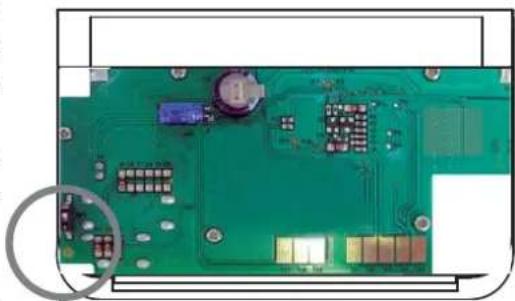

INSTALLATION Intellitherm français

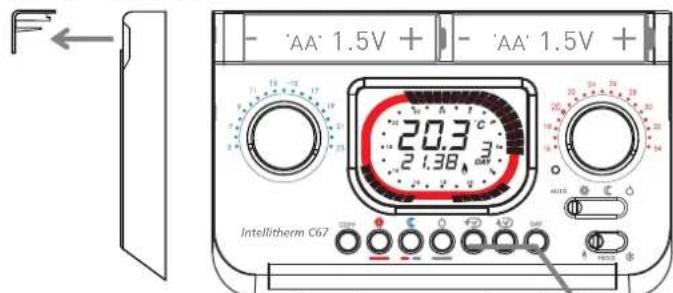

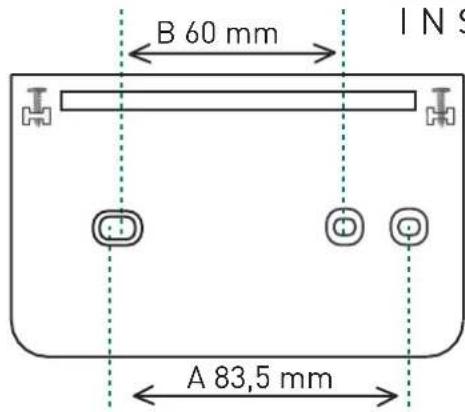

RÉGLER L’HEURE EN COURS ET LE JOUR (voir image à coté)Touches pour le réglage de l’heure et du jourPour insérer les piles, enlever le couvercle en le tirant de front à l’appareil.A 83,5 mmB 60 mm

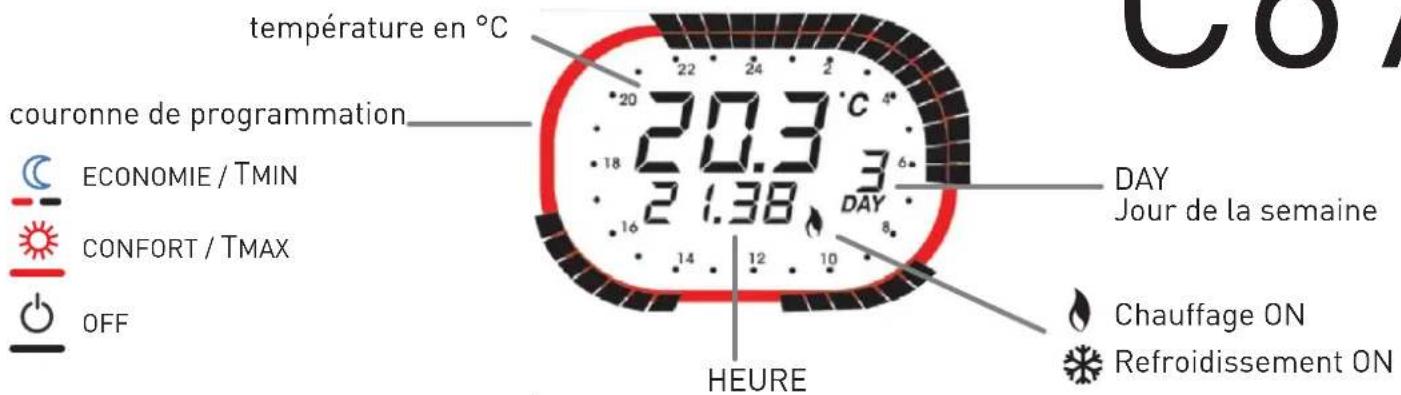

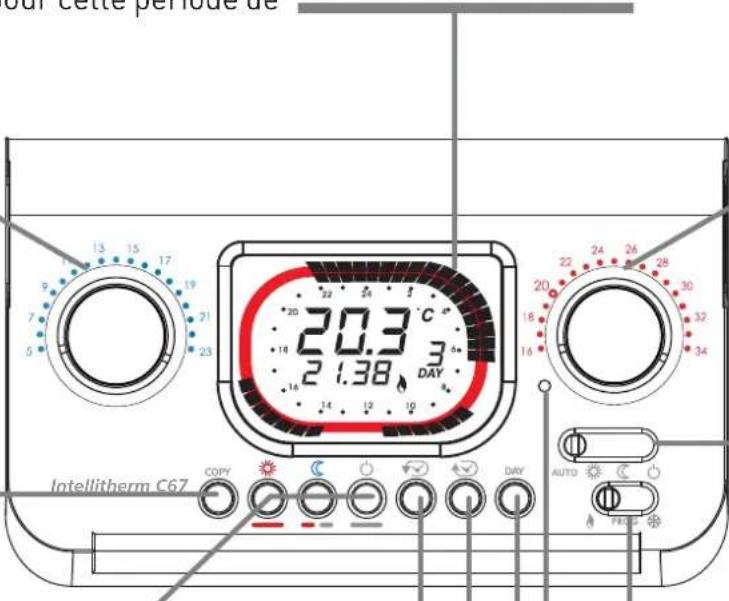

4 2 1Intellitherm C67 + + ‘AA’ 1.5V - -‘AA’ 1.5VIntellitherm C67 C67 THERMOSTAT PROGRAMMABLE HEBDOMADAIRE couronne de programmation CONFORT / TMAX ECONOMIE / TMIN OFF température en °C DAY Jour de la semaine Chauffage ON Refroidissement ON HEURE ECRAN La couronne de programmation représente une horloge de 24 heures partagée en secteurs de 30 minutes. La couleur des secteurs indique la température programmée pour cette période de temps. Bouton de réglage de la température minimale TMIN / ECONOMIE de 5° à 23°C COPY Permet de copier la programmation d’un jour aussi dans les jours suivants 1 = 2 = 3 = 4 = 5 = 6 = 7 DAY Touche de réglage du jour. 1 = Lundi / 2 = Mardi / 3 = Mercredi 4 = Jeudi / 5 = Vendredi / 6 = Samedi / 7 = Dimanche RÉINITIALISATION En appuyant quelques secondes, toutes les programmations s’annulent et le programme standard se rétablie. Bouton de réglage de la température maximale TMAX / CONFORT de 16° à 34°C AUTO Fonctionnement avec programme automatique hebdomadaire COMMUTATEURS Maintient constante la température de CONFORT établie avec le bouton TMAX. CONFORT / TMAX ECONOMIE / TMIN OFF Maintient constante la température de ECONOMIE établie avec le bouton T MIN. Maintient le système éteint ou avec fonction ANTIGEL 5°C Avec le commutateur en position le système se prépare pour le fonctionnement du chauffage. Avec le commutateur en position le système de climatisation se met en marche.

CONFORT / TMAXECONOMIE / TMIN

OFF Touches de programmation de la température. À chaque pression d’un des trios touches, le secteur clignotant deviendra de couleur correspondante à la température assignée. HEURE Touches de réglage Intellitherm français

Avec les commutateurs dans la position indiquée, appuyer sur le touches ou ou pour programmer le nombre d’heures h dont on souhaite exclure le programme automatique et forcer la température. La couronne de l’écran prendra la couleur de la température choisie. Déplacer les commutateurs en position AUTO et PROG pour commencer la programmation. L’écran visualise les heures

PROGRAMMES STANDARD Pour chaque 30 minutes, il est possible de programmer la température souhaitée PERSONNALISATION Après l’installation et la connexion du C67, on peut utiliser le programme hebdomadaire avec les horaires et les températures déjà établies d’usine, en positionnant le commutateur sur la fonction AUTO Vérifier que le commutateur soit en position pour le fonctionnement du chauffage. de lundi DAY1 à vendredi DAY5

de samedi DAY6 à dimanche DAY7 20 C° 5 C° AUTO Sur la couronne clignotera le secteur dont programmer la température et l’heure correspondante paraîtra à l’écran.

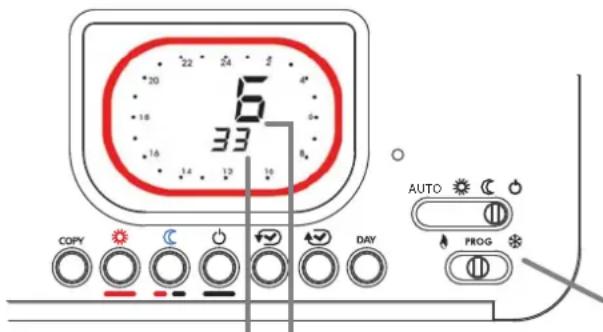

A la fin des modifications, positionner le commutateur pour mettre en marche le chauffage ou positionner le commutateur sur pour le refroidissement. Avec C67, il est possible d’exclure temporairement le programme automatique à n’importe quel moment, sans le modifier, pour obtenir toujours et en continuation la température souhaitée de 1 à 240 heures (confort, économie, éteint). FONCTION “JOKER” AUTO CONFORT / TMAX ECONOMIE / TMIN OFF

CONFORT / TMAX ECONOMIE / TMIN

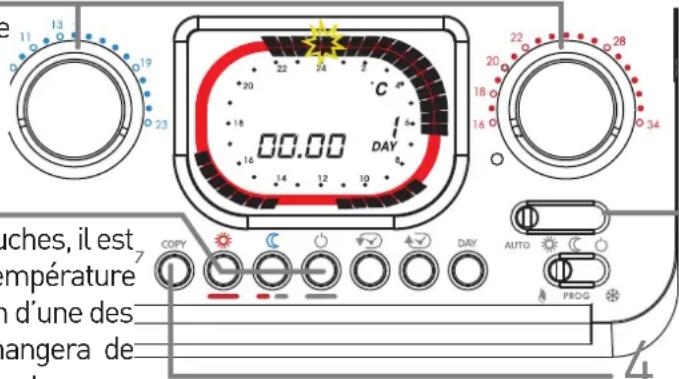

OFF Passé le temps programmé, C67 retournera au programme automatique. Pour réduire ou exclure la période “Joker” avant le temps prévu, appuyer sur une touche de couleur différente à celui de la couronne sur l’écran. En appuyant une des trois touches, il est possible de programmer la température souhaitée. A chaque pression d’une des trois touches, le secteur changera de couleur et avancera de 30 minutes. Pour déplacer le commutateur sans changer la température, utiliser les touches

Intellitherm français

Après la programmation d’un jour, il est possible de copier le programme pour les jours suivants, en appuyant la touche COPY; alternativement appuyer la touche DAY pour changer le jour et répéter les opérations précédentes. Programmer la température

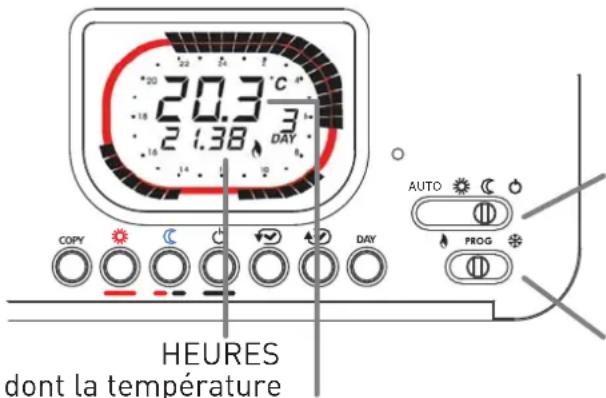

MIN T MAXDéplacer le commutateur en position ECONOMIE pour lire la température MINIMALE o en position CONFORT pour lire la température MAXIMALE. TEMPÉRATURE D’AMBIANCE MINIMALE ET MAXIMALE

AUTO HEURES de fonctionnement de la mise en marche HEURES de fonctionnement du jour précédent AUTO HEURES dont la température à été enregistrée. Température d’ambiance MAXIMALE ou MINIMALE. Avec C67 il est possible de savoir pour combien d’heures la chaleur à été demandée le jour précédent (relais fermé – ON) et dès le début du fonctionnement du Intellitherm (collocation des piles ou réinitialisation). En positionnant les commutateurs comme indiqué, les heures d’utilisation du chauffage seront visualisées à l’écran. Avec Intellitherm C67 il est possible de vérifier la température MINIMALE et MAXIMALE que l’ambiance à attendue le jour précédent et l’heure dont elle à été mesurée. Déplacer le commutateur en position PROG.

FONCTIONNEMENT D’ÉTÉ OU CLIMATISATION

Quand on déplace le commutateur en position ÉTÉ, C67 se prépare pour le fonctionnement du système de CLIMATISATION. Avec le bouton de réglage CONFORT /TMAX on règle la température de confort à maintenir dans l’ambiance. Par conséquence, les secteurs rouges de la couronne à l’écran indiquent les périodes d’allumage du système de climatisation; par contre les secteurs d’autre couleur indiquent les périodes de coupure.

CARACTÉRISTIQUES TECHNIQUES

Conforme aux normes EN 60730-1 et parties secondes. Courant de commutation 5(3)A 250V. Micro Déconnexion (1BU). Logiciel classe A. Contact de commutation libre de tension. Réglage de la température CONFORT de 16 à 34°C ECONOMIE de 5° à 23°C. Différentiel +/- 0,25°C. Gradient thermique de référence 4°K/h. Eteint avec possibilité de protection antigel (5°C) programmable avec dip switch. Température d’ambiance maximale T45. Double isolement. Degré de protection IP20. Degré de pollution 2. Impulsion de tension 4000V. Alimentation sans connexion à la ligne électrique. avec 2 piles alcalines type AA de 1,5V (durée 2 ans). Contrôle automatique de l’état de charge des piles avec signalisation à l’écran en cas de charge insuffisante. Remplacement des piles sans perte des données programmées. Commutateur pour le fonctionnement d’hiver ou d’été. Touche de réinitialisation pour rétablir le programme. précédemment établi. Dimensions: 135 x 85 x 19 mm. Classification ErP: Classe ErP IV; 2% (Rég. EU 811/2013 - 813/2013) Intellitherm français

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l’environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
