Produkttyp	Funkempfänger (Aktor) für Thermostat
Modell	CH173D
Marke	Fantini Cosmi
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	2 VA
Ausgangsrelais	5(3) A / 250 V~
Empfangsfrequenz	868,350 MHz
Empfindlichkeit	-104 dBm
Reichweite	Bis zu 30 m in Innenräumen, 70 m im Freien
Betriebstemperatur	-10°C bis +45°C
Schutzart	IP20
Abmessungen	3 Module (52,5 mm breit) für DIN-Schiene
Montage	Auf DIN-Schiene (EN50022)
Doppelisolierung	Ja
Stoßspannung	4000 V
Hauptfunktionen	3 Modi: Automatisch, Manuell EIN, Manuell AUS; Code automatisch lernen
Visuelle Anzeigen	3 LEDs (Power On, Auto, Kontaktstatus)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine besondere Wartung erforderlich
Sicherheit	Installation nach IEC-Normen; nicht Feuchtigkeit aussetzen; gefährliche Spannung
Ersatzteile und Reparierbarkeit	Vom Benutzer nicht reparierbar; Kundendienst kontaktieren
Allgemeine Informationen	Hergestellt in Italien von Fantini Cosmi S.p.A.

Häufig gestellte Fragen - CH173D Fantini Cosmi

Wie installiere ich den CH173D?

Die Installation muss gemäß den geltenden IEC-Normen erfolgen. Schließen Sie die Kabel an die Anschlussklemmen an: Stromversorgung 230 V an N und L, das Gerät (Heizkessel, Pumpe) an 1 und 2. Beachten Sie den maximalen Abstand von 30 m in Innenräumen und vermeiden Sie Metallabschirmungen.

Wie groß ist die Reichweite des Funksignals?

Die Reichweite kann bis zu 30 Meter in geschlossenen Räumen und 70 Meter im Freien betragen. Sie kann je nach Umgebungsbedingungen variieren.

Wie wechsle ich in den Automatikmodus?

Drücken Sie die Taste des Empfängers, bis die LED AUTO leuchtet. Im Automatikmodus empfängt der Empfänger die Signale des Senders, um das Relais zu steuern.

Was bedeuten die Farben der Power-On-LED?

Die LED Power On ändert ihre Farbe je nach Signalqualität: rot (Signal fehlt oder gestört), orange (ausreichender Empfang), grün (guter Empfang). Ein schnelles Blinken zeigt Datenempfang an.

Wie führe ich die automatische Code-Lernfunktion durch?

Platzieren Sie den Sender in weniger als 2 Metern Entfernung vom Empfänger. Schalten Sie den Empfänger in den Automatikmodus, drücken Sie dann die Taste länger als 10 Sekunden, bis die Auto-LED blinkt. Lösen Sie dann innerhalb von 45 Sekunden eine Übertragung vom Thermostat aus.

Was tun, wenn die Power-On-LED rot bleibt?

Eine rote LED zeigt an, dass die Kommunikation fehlt oder unzuverlässig ist. Bringen Sie den Sender näher an den Empfänger (verringern Sie den Abstand) und stellen Sie sicher, dass keine Metallhindernisse vorhanden sind.

Kann ich mehrere Empfänger mit einem Sender koppeln?

Ja, ein Sender kann mit mehreren Empfängern CH173D gekoppelt werden, um verschiedene Geräte (Heizzonen usw.) zu steuern.

Wie wechsle ich in den manuellen Zwangsmodus?

Drücken Sie die Taste, um den Automatikmodus zu verlassen. Im Modus Manuell EIN (Auto-LED aus, Kontakt-LED an) ist das Relais ständig geschlossen. Im Modus Manuell AUS (beide LEDs aus) ist das Relais ständig geöffnet.

Ist der CH173D mit allen Fantini-Cosmi-Thermostaten kompatibel?

Er wurde für die Kopplung mit den Funksendern der Fantini-Cosmi-Reihe entwickelt. Überprüfen Sie die Kompatibilität im Handbuch Ihres Thermostats.

Wie überprüfe ich die ordnungsgemäße Funktion nach der Installation?

Schalten Sie den Empfänger in den Automatikmodus und senden Sie dann einen Befehl vom Thermostat. Überprüfen Sie, ob das Relais schaltet (LED Kontaktstatus) und das angeschlossene Gerät reagiert. Wenn die Power-On-LED grün ist, ist die Kommunikation gut.

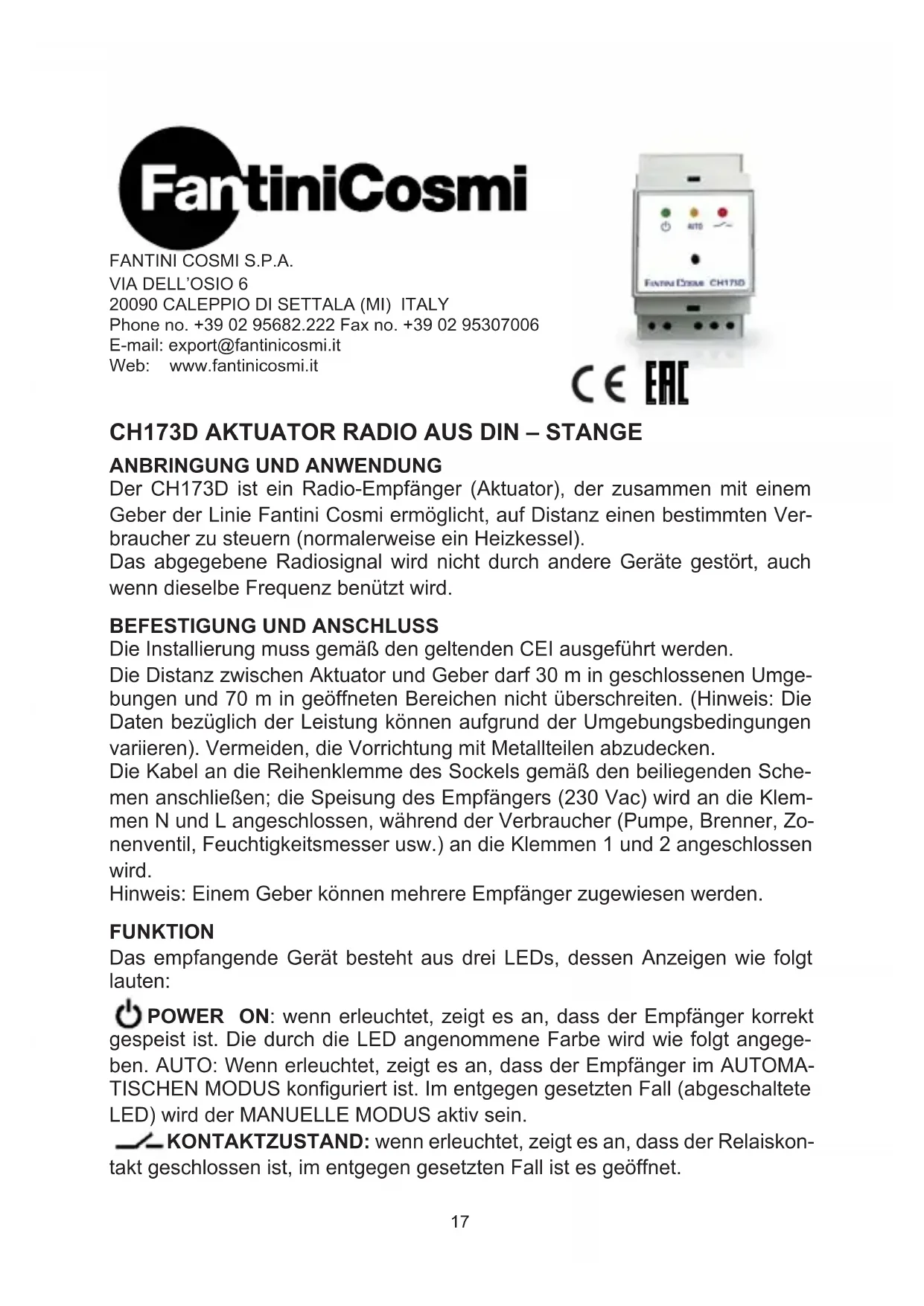

BEDIENUNGSANLEITUNG CH173D Fantini Cosmi

ANBRINGUNG UND ANWENDUNG

Der CH173D ist ein Radio-Empfänger (Aktuator), der zusammen mit einem Geber der Linie Fantini Cosmi ermittelicht, auf Distan einen bestimmen Verbraucher zu steuern (normalerweise ein Heizkessel).

Das abgegebene Radiosignal wird nicht durch andere Geräte gestört, auch wenn dieselbe Frenzbenützt wird.

BEFESTIGUNG UND ANSCHLUSS

Die Installierung muss gemäß den geltenden CEI ausgeführrt werden.

Die Distan zwischen Aktuator und Geber darf 30m in geschlossenen Umgebungen und 70m in geöffneten Bereichen nicht überschreiben. (Hinweis: Die Daten bezüglich der Leistung konnen aufgrund der Umgebungsbedingungen variieren). Vermeiden, die Vorrichtung mit Metallteilen abzudecken.

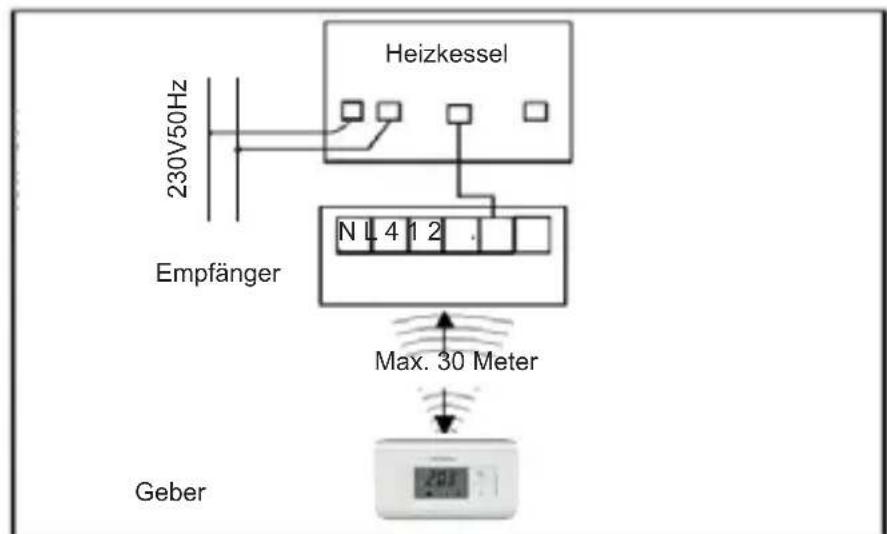

Die Kabel an die Reihenklemme des Sockels gemäß den beiliegenden Schämen anschließen; die Speisung des Empfängers (230 Vac) wird an die Klemmen N und L angeschlüssen, während der Verbraucher (Pumpe, Brenner, Zonenventil, Feuchtigkeitsmesser usw.) an die Klemmen 1 und 2 angeschlüssen wird.

Hinweis: Einem Geber konnen mehrere Empfänger zugewiesen werden.

FUNKTION

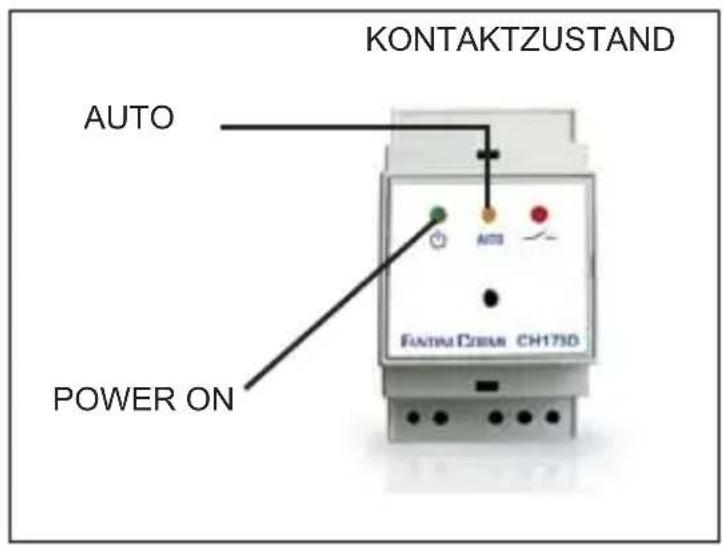

Das empfangende Gerät besteht aus drei LEDs, dessen Anzeigen wie folgt lauten:

POWER ON: wenn erleucht, zeigt es an, dass der Empfänger korrekt gespeist ist. Die durch die LED angenommene Farbe wird wie folgt angegeben. AUTO: Wenn erleucht, zeigt es an, dass der Empfänger im AUTOMATischen MODUS konfiguriert ist. Im entgegen gesetzten Fall (abgeschaltete LED) wird der MANUELLE MODUS aktiv sein.

KONTAKTZUSTAND: wenn erleuchtet, zeigt es an, dass der Relaiskontakt geschlossen ist, im entgegen gesetzten Fall ist es geöffnet.

Bei jedem Druck des Druckkopfs werden die drei Vorgehensweisen zyklisch aktiviert.

AUTOMATISCH

(LED "AUTO": eingeschaltet)

Auf diese Weise erhält der Empfänger ein durch das Chronothermostat codiertes Radiosignal durch die Schnittstelle Geber und lost das integrierte Relais aus. Die LED "POWER ON" nimmt eine andere Farbe je nach Art des erhaltenen Signals an:

• ROT: Kein Signal oder sehr gestörtes Signal
  ORANGE: ausreichender Empfang
  GRUN: quter Empfang

Ein schnelles und momentanes Blinken zeigt den Empfang der Radiodaten aus dem Geber an.

MANUELL ON

(LED "AUTO" ausgeschaltet und LED "KONTAKTZUSTAND" eingeschaltet) In this Modus hat der Empfänger immer einen geschlossenen Relaiskontakt und die Radioübertrag durch das Modul Geber wird ignoriert (somit werden die Steuerungen des Chronothermostats/Thermostats nicht empfangen).

MANUELL OFF

(LED "AUTO" abgeschaltet und LED "KONTAKTZUSTAND" ausgeschaltet) In this Modus hat der Empfänger immer einen geöffneten Relaiskontakt und die Radioübertragung durch das Modul Geber wird ignoriert (somit werden die Steuerungen des Chronothermostats/Thermostats nicht empfangen).

SELBSTERFASSUNG DES SYSTEMCODES

Vor der Anwendung des Aktuators CH173D im AUTOMATISCHEN Modus ist es notwendig,ihn im Geber der gekauften Linie Fantini Cosmi zu registrierten. Zur Vermeidung der Speicherung eines anderen Codes ist die Empfangsempfindlichkeit während des Konfigurationsverfahren reduziert und somit ist es notwendig,dass der Geber und der Empfänger mit einem Abstand von 2m positioniert sind,somit die folgenden Schritte befolgen.

1. Den Empfänger speisen und den Druckknopf betätigten, bis der AUTOMATI-SCHE Modus gewählt wird (siehe Abschnitt: Funktion)

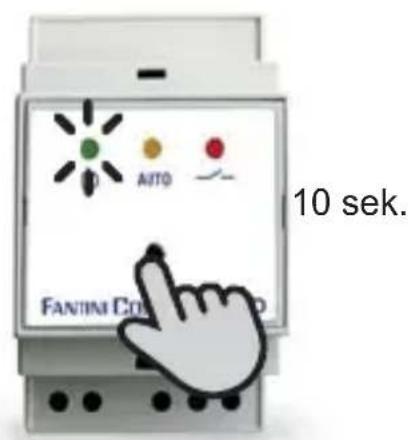

2. Den Druckkopf mehr als 10 Sekunden lang drucken. So wird der Modus „SELBSTERFASSUNG" aktiviert und die LED „AUTO" beginnnt zu blinken.
3. Eine Übertragung des Thermostats/Chronothermostats des Radios forcierten (Bezug auf das diesbezügliche Bedienerhandbuch).
4. Das FUNKTIONSPRÜFVERFAHREN ausführten, um die korrekte Konfiguration des programmierten Empfängers zu kontrollieren.

Hinweis: Es ist notwendig, dass zwischen der Ausführung der Schritte 2 und 3 des Verfahrens kein Zeitraum über 45 Sekunden vergelt.

Wenn der Empfänger über mehr als 2 Minuten keine Daten erhält, wird die LED "POWER ON" rot.

PRÜFUNG DER FUNKTION

Zur Anwendung des Chronothermostats/Thermostats bezieht man sich auf die spezifi schen Gebrauchsanleitungen.

• Sicherstellen, dass der Empfänger im Modus AUTOMATIK ist (siehe Abschnitt Funktion)
• Die Übertragung der Daten durch den Chronothermostat/Thermostat abwarten und prufen, ob der Zustand des Relais des CH173D mit den Daten auf dem Chronothermostat/Thermostat übereinstimmt.
• Eine Umschaltung auf den Chronothermostat/Thermostat ausführten und prüfen, ob das Relais im CH173D seinen Zustand ändert

Wenn die LED "POWER ON" rot ist, ist der Abstand zwischen Geber und Empfänger zu hoch ist: Die Kommunikation zwischen den beiden Geräten ist abwesend oder unzuverwässig.

Es ist möglich, dass während des normalen Betriebs eine neue normale Radiosignale aufgrund externer Störungen verloren gehen; diese Störungen schreiben, wenn sie eingeschränkt sind, die Funktionstüchtigkeit der Geräte nicht aus.

TECHNISCHE EIGENSCHAFTEN

Betriebstemperatur: -10^ + 45^

Umgebungs- und Transporttemperatur: -25^ + 60^

Gemäß den folgenden Bestimmungen BT, EMC, R&TTE.

Normen: EN60730-1, EN 301 489-3, EN 300 220-3.

Speisung: 230V 50 Hz

Behalter: IP20

Aufgenommene Leistung: 2VA

Eigenschaften Relaisausgang: 5(3) A 250 V~

Umgeschaltete Kontakte, spannungsfrei

Empfänger: :OOK 868,350 MHz

Empfindlichkeit: -104 dBm

Abmessungen: Behälter 3 Module 17.5 mm für Führung

EN50022

Verschmutzungsgrad: Grad 2

Software Klass A

Doppelte Isolierung

Abtrennung Typ 1B

Montageart: Rückseite Schaltfeld

Impulsspannung 4000V

Wir halten uns die Möglichkeit vor, alle notwendigen technischen und konstruktiven Änderungen hinzuzufugen, ohne dies vorher mitzuteilen.
