Type de produit	Récepteur (actionneur) radio pour thermostat
Modèle	CH173D
Marque	Fantini Cosmi
Alimentation	230 V / 50 Hz
Puissance absorbée	2 VA
Relais de sortie	5(3) A / 250 V~
Fréquence de réception	868,350 MHz
Sensibilité	-104 dBm
Portée	Jusqu'à 30 m en intérieur, 70 m en extérieur
Température d'utilisation	-10°C à +45°C
Indice de protection	IP20
Dimensions	3 modules (52,5 mm de large) pour rail DIN
Montage	Sur rail DIN (EN50022)
Double isolement	Oui
Tension d'impulsion	4000 V
Fonctions principales	3 modes : Automatique, Manuel ON, Manuel OFF ; autoapprentissage du code
Indicateurs visuels	3 DEL (Power On, Auto, Contact Status)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucun entretien particulier requis
Sécurité	Installation selon normes CEI ; ne pas exposer à l'humidité ; tension dangereuse
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente
Informations générales	Fabriqué en Italie par Fantini Cosmi S.p.A.

FOIRE AUX QUESTIONS - CH173D Fantini Cosmi

Comment installer le CH173D ?

L'installation doit être effectuée conformément aux normes CEI en vigueur. Connectez les câbles à la plaque à bornes : alimentation 230 V sur N et L, le dispositif (chaudière, pompe) sur 1 et 2. Respectez la distance maximum de 30 m en intérieur et évitez le blindage métallique.

Quelle est la portée du signal radio ?

La portée peut aller jusqu'à 30 mètres dans des locaux fermés et 70 mètres en plein air. Elle peut varier selon les conditions ambiantes.

Comment passer en mode automatique ?

Appuyez sur le bouton du récepteur jusqu'à ce que la DEL AUTO s'allume. En mode automatique, le récepteur reçoit les signaux du transmetteur pour commander le relais.

Que signifient les couleurs de la DEL Power On ?

La DEL Power On change de couleur selon la qualité du signal : rouge (signal absent ou perturbé), orange (réception suffisante), vert (réception bonne). Un clignotement rapide indique une réception de données.

Comment effectuer l'autoapprentissage du code ?

Placez le transmetteur à moins de 2 mètres du récepteur. Mettez le récepteur en mode automatique, puis appuyez sur le bouton pendant plus de 10 secondes jusqu'à ce que la DEL Auto clignote. Ensuite, forcez une transmission depuis le thermostat dans les 45 secondes.

Que faire si la DEL Power On reste rouge ?

Une DEL rouge indique que la communication est absente ou non fiable. Rapprochez le transmetteur du récepteur (réduisez la distance) et vérifiez qu'il n'y a pas d'obstacles métalliques.

Puis-je associer plusieurs récepteurs à un seul transmetteur ?

Oui, un transmetteur peut être associé à plusieurs récepteurs CH173D pour commander différents équipements (zones de chauffage, etc.).

Comment passer en mode manuel forcé ?

Appuyez sur le bouton pour sortir du mode automatique. En mode Manuel ON (DEL Auto éteinte, DEL Contact allumée), le relais est toujours fermé. En mode Manuel OFF (les deux DEL éteintes), le relais est toujours ouvert.

Le CH173D est-il compatible avec tous les thermostats Fantini Cosmi ?

Il est conçu pour être jumelé avec les transmetteurs radio de la gamme Fantini Cosmi. Vérifiez la compatibilité dans le manuel de votre thermostat.

Comment vérifier le bon fonctionnement après installation ?

Mettez le récepteur en mode automatique, puis envoyez une commande depuis le thermostat. Vérifiez que le relais bascule (DEL Contact Status) et que l'équipement connecté réagit. Si la DEL Power On est verte, la communication est bonne.

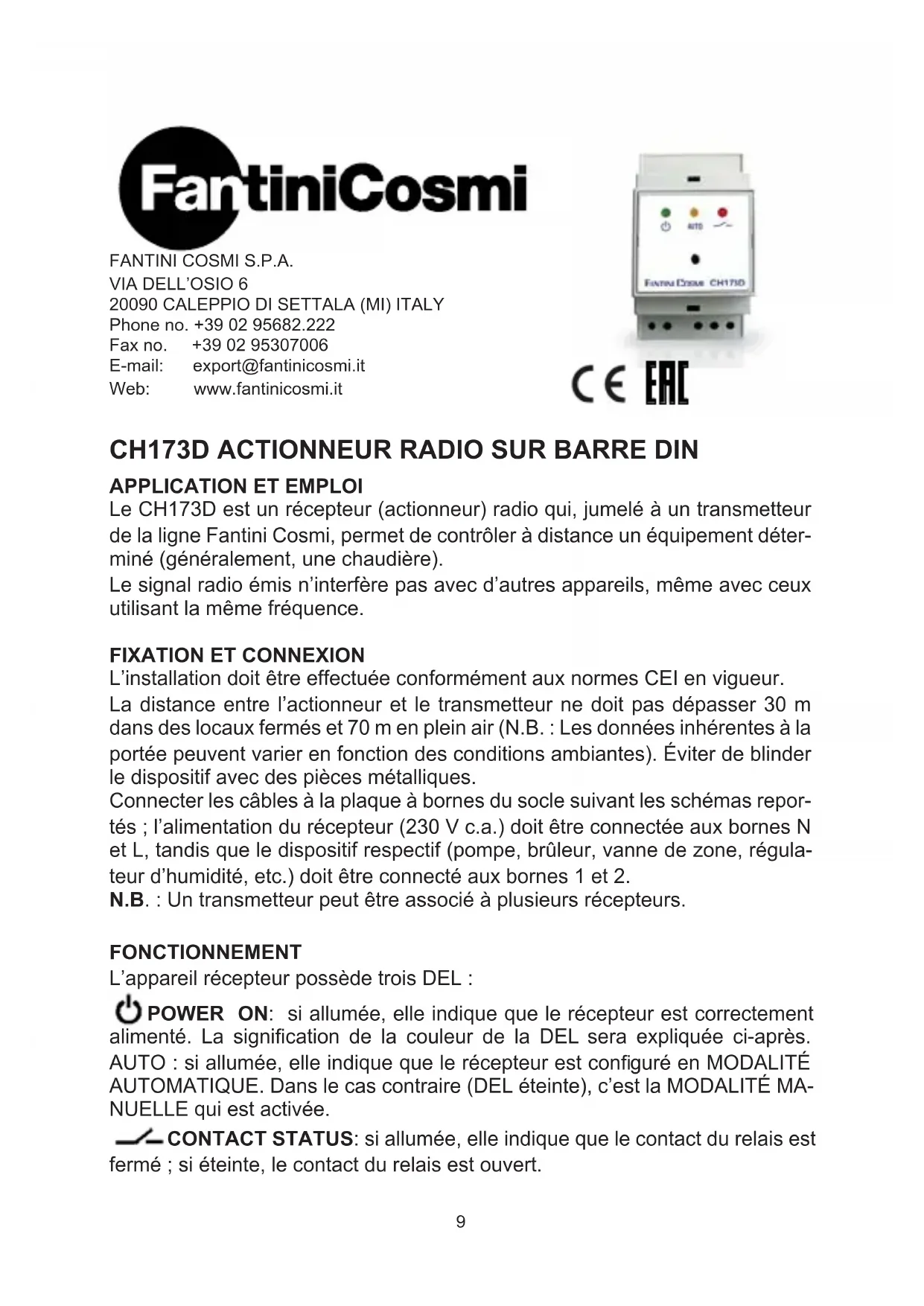

MODE D'EMPLOI CH173D Fantini Cosmi

Impulse voltage : 4000V

Le CH173D est un récepteur (actionneur) radio qui, jumelé à un transmetteur de la ligne Fantini Cosmi, permet de contrôler à distance un équipement déterminé (généralement, une chaudière).

Le signal radio émis n'interfère pas avec d'autres apparèils, même avec ceux utilisant la même fréquence.

FIXATION ET ConnEXION

L'installation doit être effectuee conformement aux normes CEI en vigueur. La distance entre l'actionneur et le transmetteur ne doit pas depasser 30 m dans des locaux fermes et 70 m en plein air (N.B.: Les données inherentes a la portee peuvent varier en fonction des conditions ambiantes). Eviter de blinder le dispositif avec des pieces métalliques.

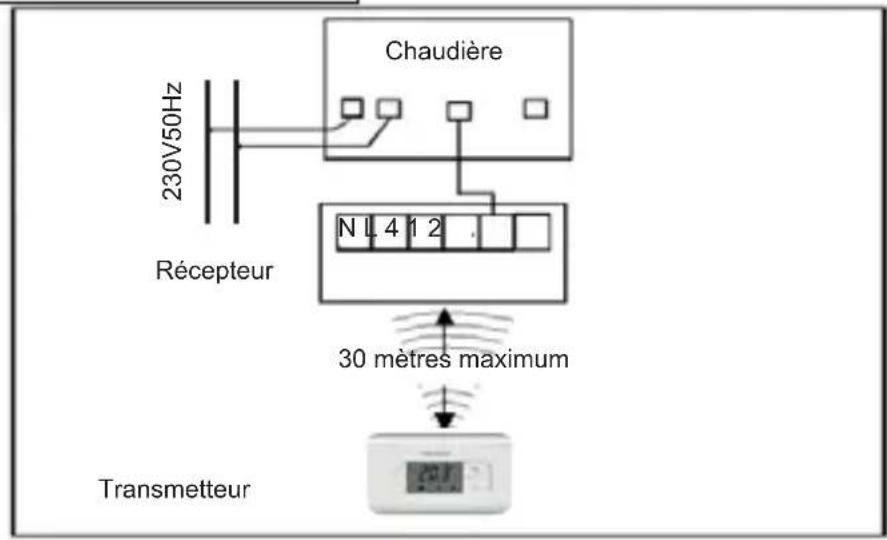

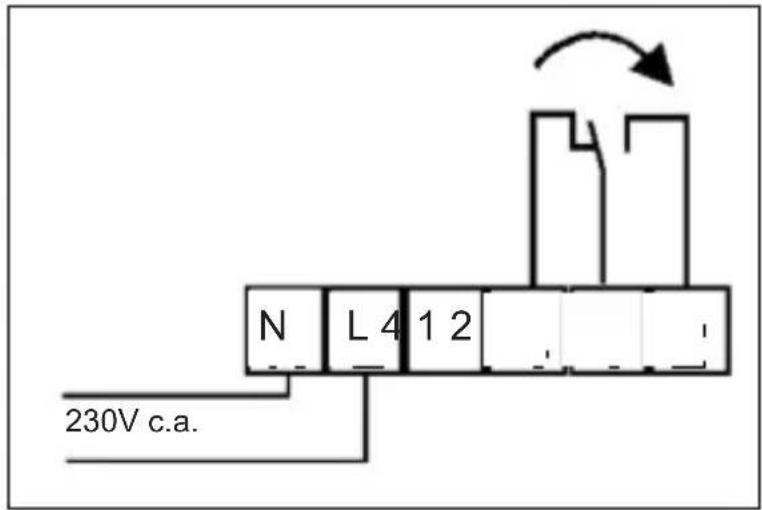

Connector les cables à la plaque à bornes du socle suivant les schémas reportés ; l'alimentation du récepteur (230 V c.a.) doit être connectée aux bornes N et L, tandis que le dispositif respectif (pompe, brûleur, vanne de zone, régulateur d'humidité, etc.) doit être connecté aux bornes 1 et 2.

N.B.: Un transmetteur peut être associé à plusieurs récepteurs.

FONCTIONNEMENT

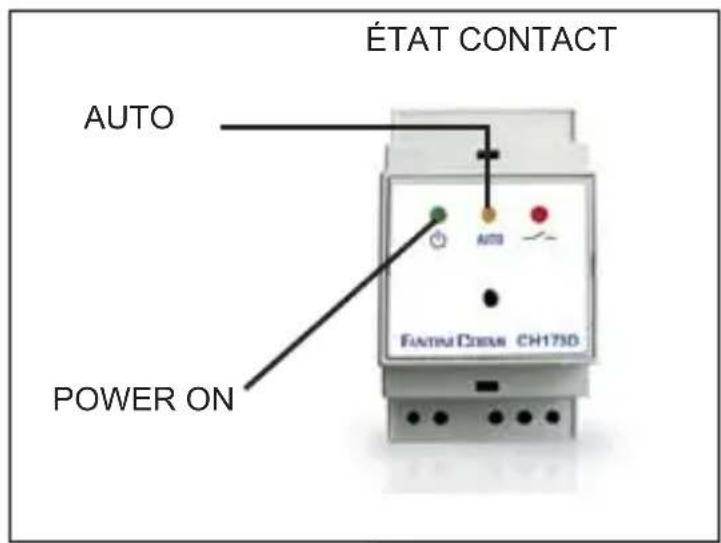

L'appareil récepteur possède trois DEL :

POWER ON: si allumée, elle indique que le récepteur est correctement alimenté. La signification de la couleur de la DEL sera expliquée ci-après. AUTO: si allumée, elle indique que le récepteur est configuré en MODALITE AUTOMATIQUE. Dans le cas contraire (DEL éteinte), c'est la MODALITE MANUELLE qui est activée.

• CONTACT STATUS: si allumée, elle indique que le contact du relais est fermé; si éteinte, le contact du relais est ouvert.

À chaque pression sur le bouton, les trois modalités s'activent de manière cyclique :

AUTOMATIQUE

(DEL « AUTO »: allumée)

Dans cette modalité, le récepteur reçoit un signal radio code par le chronothermostat via l'interface du transmetteur et provoque le déclenchement du relais intégré. La DEL « POWER ON » change de couleur selon la qualité du signal reçu :

• ROUGE : signal absent ou trop perturbé.
  ORANGE: réception suffi sante.
• VERT ; réceptiononne.

Un clignotement rapide et momentané indique que les données radio envoyées par le transmetteur ont été reçues.

MANUELLE ON

(DEL « AUTO » éteinte et DEL « ETAT DU CONTACT » allumée)

Dans cette modalité, le contact du relais du récepteur est toujours fermé et la transmission radio effectuée par le module transmetteur est ignorée (par conséquent, les commandes du chronothermostat / thermostat ne sont pas reçues).

MANUELLE OFF

(DEL « AUTO » éteinte et DEL « ÉTAT DU CONTACT » éteinte)

Dans cette modalité, le contact du relais du récepteur est toujours ouvert et la transmission radio effectuée par le module transmetteur est ignorée (par conséquent, les commandes du chronothermostat / thermostat ne sont pas reçues).

AUTOAPPRENTISSAGE DU CODE DU SYSTÉME

Avant de pouvoir utiliser l'actionneur CH173D en modalité AUTOMATIQUE, il est nécessaire de le faire enregistrer par le transmetteur de la ligne Fantini Cosmi acquis. Pour éviter de mémoriser un code différent, la sensibilité de réception pendant la procédure de configuration est réduite; il est donc nécessaire que le transmetteur et le récepteur se trouvent à une distance inférieure à 2 m. Suivre alors les étapes suivantes:

1. Alimenter le récepteur et appuyer sur le bouton jusqu'à ce que la modalité AUTOMATIQUE soit sélectionnée (voir section FONCTIONNEMENT)

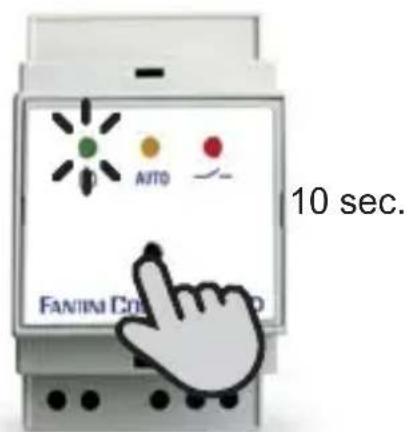

2. Appuyer sur le bouton pendant plus de 10 secondes. La modalité « AUTOAPPRENTISSAGE » sera ainsi activée et la DEL « AUTO » commercera à clignoter.
3. Forcer une transmission du thermostat / chronothermostat radio (se reférer au manuel de l'utilisateur respectif).
4. Effectuer la procédure de VÉRIFICATION DU FONCTIONNEMENT pour contrôler que la confi guration du récepteur programme soit correcte.

N.B. :Il est nécessaire que, entre les étapes 2 et 3 de la procédure, le temps écoulé ne dépasse pas les 45 secondes.

Si le récepteur ne recoit aucune donnée pendant plus de 2 minutes, la DEL « POWER ON » devient rouge.

VÉRIFICATION DU FONCTIONNEMENT

Pour utiliser le chronothermostat / thermostat, se reférer aux modes d'emploi spécifique qués.

• S'assurer que le récepteur se trouve en modalité AUTOMATIQUE (voir section FONCTIONNEMENT).
• Attendre la transmission des données par le chronothermostat / thermostat et vérifier que l'etat du relais du CH173D soit cohérent avec les informations fournies par le chronothermostat / thermostat.
• Effectuer une commutation sur le chronothermostat / thermostat et vérifier que le relais sur le CH173D change d'etat.

Si la DEL « POWER ON » est rouge, la distance entre le transmetteur et le récepteur est excessive : la communication entre les deux apparciels est absente ou pas fi able.

Il est possible que, pendant le fonctionnement normal, quelques signaux radio se perdent d' à des perturbations externes ; si ces interférences ne duront pas longtemps, elles ne compromettent pas la fonctionnalité des apparciels.

CARACTERISTIQUES TECHNIQUES

Température d'utilisation : -10 °C / +45 °C

Température ambiente d'emmagasinage et transport : -25 °C / +60 °C

Conforme aux directives BT, EMC, R&TTE.

Normes: EN60730-1, EN 301 489-3, EN 300 220-3.

Alimentation : 230 V / 50 Hz

Boitier:IP20

Puissance absorbée : 2 VA

Caracteristic du relais de sortie: 5(3) A / 250 V~

Contacts en commutation libres de tension

Récepteur: OOK 868,350 MHz

Sensibilité : -104 dBm

Dimensions: boîtier à 3 modules de 17,5 mm pour guide

EN50022

Degre de pollution : degré 2

Logiciel classe A

Double isolement

Déconnexion type 1 B

Type de montage : fond de panier

Impulsion de tension 4000V

La société se reserve le droit d'apporter sans avis préalable toute modification technique ou de fabrication qu'elle jugerait nécessaire.
