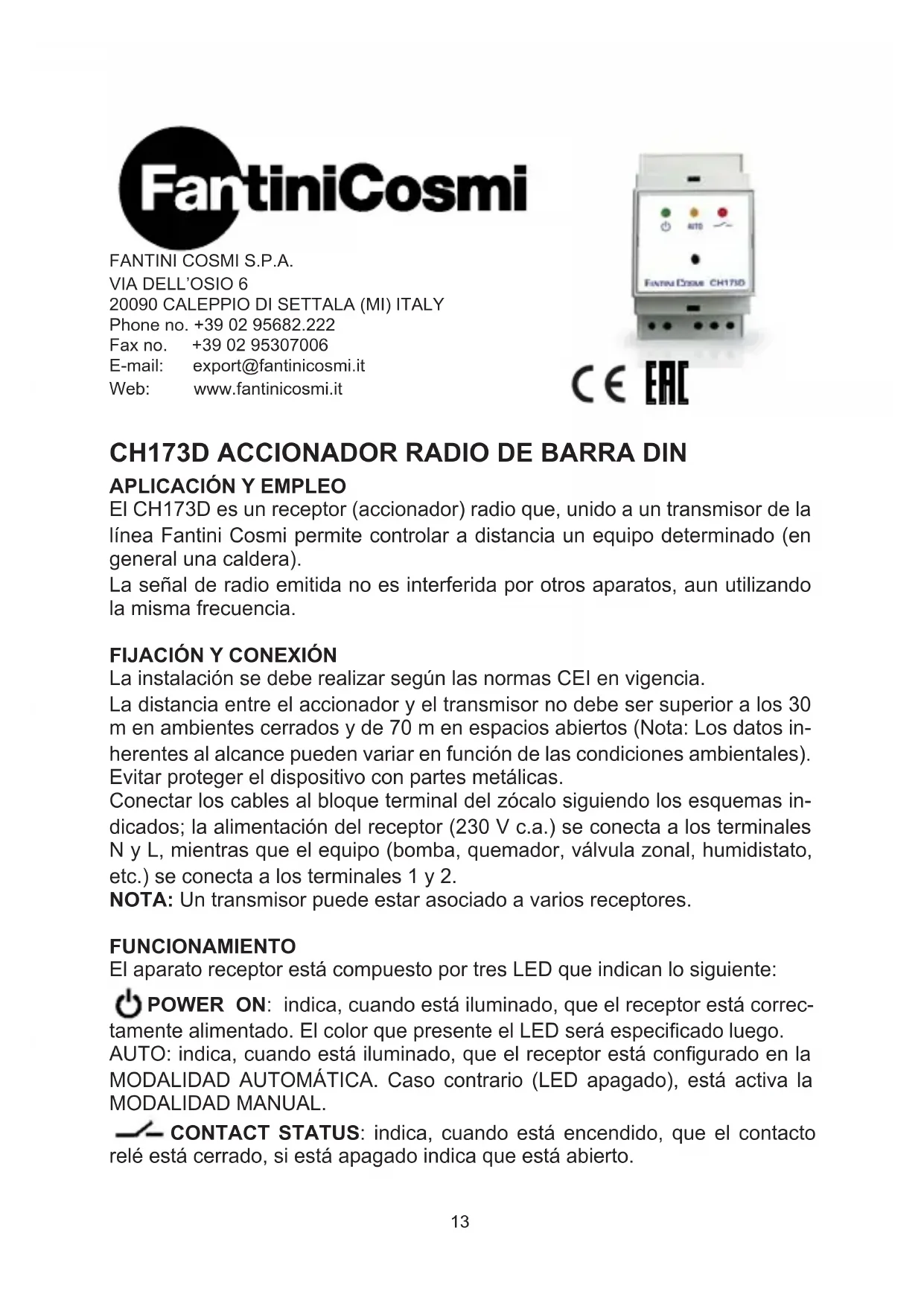

MANUAL DE USUARIO CH173D Fantini Cosmi

El CH173D es un receptor (accionador) radio que, unido a un transmisor de la línea Fantini Cosmi permite controlar a distancia un equipo determinado (en general una caldera). La señal de radio emitida no es interferida por otros aparatos, aun utilizando la misma frecuencia.

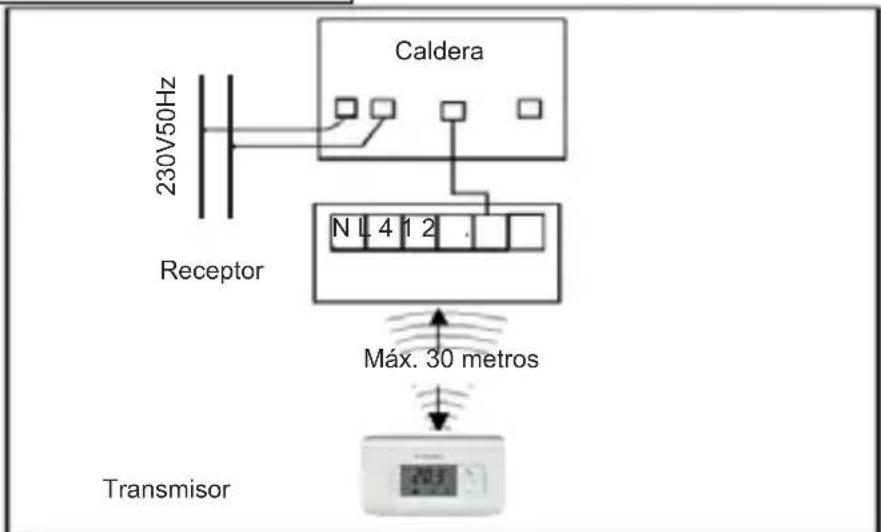

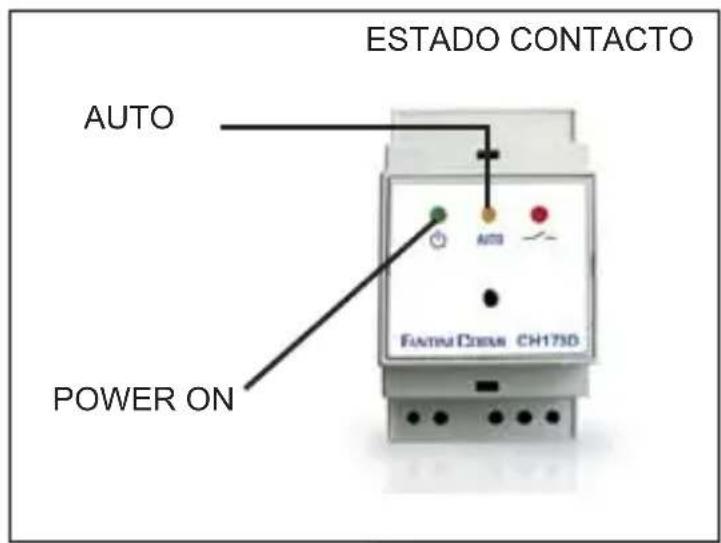

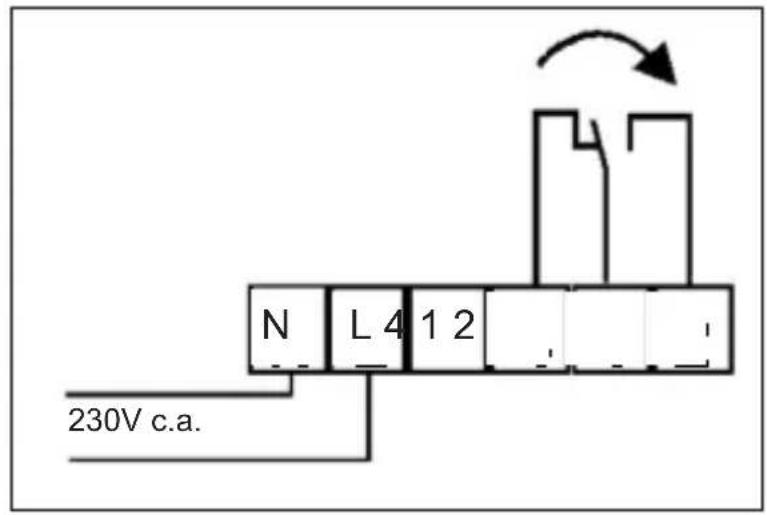

La instalación se debe realizar según las normas CEI en vigencia. La distancia entre el accionador y el transmisor no debe ser superior a los 30 m en ambientes cerrados y de 70 m en espacios abiertos (Nota: Los datos in- herentes al alcance pueden variar en función de las condiciones ambientales). Evitar proteger el dispositivo con partes metálicas. Conectar los cables al bloque terminal del zócalo siguiendo los esquemas in- dicados; la alimentación del receptor (230 V c.a.) se conecta a los terminales N y L, mientras que el equipo (bomba, quemador, válvula zonal, humidistato, etc.) se conecta a los terminales 1 y 2. NOTA: Un transmisor puede estar asociado a varios receptores. FUNCIONAMIENTO El aparato receptor está compuesto por tres LED que indican lo siguiente: POWER ON: indica, cuando está iluminado, que el receptor está correc- tamente alimentado. El color que presente el LED será especifi cado luego. AUTO: indica, cuando está iluminado, que el receptor está confi gurado en la MODALIDAD AUTOMÁTICA. Caso contrario (LED apagado), está activa la MODALIDAD MANUAL. CONTACT STATUS: indica, cuando está encendido, que el contacto relé está cerrado, si está apagado indica que está abierto. CH173D ACCIONADOR RADIO DE BARRA DIN14 Caldera Máx. 30 metros Receptor Transmisor N L 4 1 2 Cada vez que se presiona el pulsador se activan cíclicamente las tres moda- lidades: AUTOMÁTICA (LED “AUTO”: encendido) En esta modalidad el receptor recibe una señal codifi cada de radio desde el cronotermostato a través de la interfaz transmisor y hace saltar el relé inte- grado. El LED “POWER ON” tiene un color diferente según la calidad de la señal recibida:

• ROJO: señal ausente o con mucha interferencia

• ANARANJADO: recepción sufi ciente

• VERDE: recepción buena Un parpadeo rápido y momentáneo indica la recepción de datos radio envia- dos por el transmisor. MANUAL ON (LED “AUTO” apagado y LED “ESTADO CONTACTO” encendido) En esta modalidad el receptor tiene siempre el contacto relé cerrado y la tran- smisión radio realizada por el módulo transmisor es ignorada (por lo tanto no se reciben los mandos del cronotermostato / termostato). 230V50Hz ESTADO CONTACTO AUTO POWER ON15 MANUAL OFF (LED “AUTO” apagado y LED “ESTADO CONTACTO” apagado) En esta modalidad el receptor tiene siempre el contacto relé abierto y la tran- smisión radio realizada por el módulo transmisor es ignorada (por lo tanto no se reciben los mandos del cronotermostato / termostato).

AUTOAPRENDIZAJE DEL CÓDIGO DEL SISTEMA

Antes de poder utilizar el accionador CH173D en modalidad AUTOMÁTICA es necesario registrarlo al transmisor de la línea Fantini Cosmi que se ha adqui- rido. Para evitar la memorización de un código diferente, la sensibilidad de recepción durante el procedimiento de confi guración es reducida, por lo tanto es necesario que el transmisor y el receptor estén ubicados a una distancia inferior a los 2 m; luego seguir estos pasos.

1. Alimentar el receptor y presionar el pulsador hasta seleccionar la modalidad

AUTOMÁTICA (ver el párrafo FUNCIONAMIENTO)

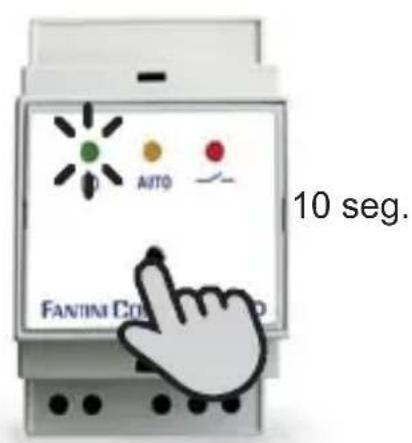

2. Presionar el pulsador durante más de 10 segundos. Se activa de este modo

la modalidad “AUTOAPRENDIZAJE” y el LED “AUTO” comienza a parpadear.

3. Forzar una transmisión radio del termostato/cronotermostato (referirse al

manual de uso respectivo).

4. Realizar el procedimiento de CONTROL DEL FUNCIONAMIENTO para

controlar que la confi guración del receptor programado sea correcta. NOTA: Es necesario que luego de la ejecución de los pasos 2 y 3 del procedi- miento no pase un tiempo superior a los 45 segundos. Si el receptor no recibe ningún dato durante más de 2 minutos, el LED “PO- WER ON” se vuelve de color rojo.

CONTROL DEL FUNCIONAMIENTO

Para el uso del cronotermostato/termostato referirse a los manuales de in- strucciones específi cos. -Asegurarse de que el receptor se encuentre en la modalidad AUTOMÁTICA (ver el párrafo FUNCIONAMIENTO). -Esperar a que el cronotermostato/termostato transmita los datos y controlar que el estado del relé del CH173D corresponda con lo registrado en el crono- termostato/termostato. -Realizar un cambio en el cronotermostato/termostato y controlar que el relé en el CH173D cambie su estado. Si el LED “POWER ON” es de color rojo entonces indica que la distancia entre el transmisor y el receptor es demasiada: no hay comunicación entre los dos aparatos o no es confi able. Es posible que durante el funcionamiento normal algunas señales radio se pierdan debido a interferencias externas, éstas, si no se prolongan en el tiem- po, no comprometen el funcionamiento de los equipos.16 230V c.a.

L 4 1 2 No reservamos la facultad de introducir todas las modifi caciones técnicas y de fabricación que consideremos necesarias sin obligación de aviso previo.

CARACTERÍSTICAS TÉCNICAS

Temperatura de uso: -10°C +45°C Temperatura ambiente de almacenaje y transporte: -25°C +60°C Conforme a las siguientes directivas BT, EMC,R&TTE. Normas: EN60730-1, EN 301 489-3, EN 300 220-3. Alimentación: 230V 50 Hz Contenedor: IP20 Potencia absorbida: 2VA Características salida relé: 5(3) A 250 V~ Contactos en conmutación libres de tensión Receptor: OOK 868, 350 MHz Sensibilidad: -104 dBm Dimensiones: contenedor 3 módulos 17.5 mm para control EN50022 Grado de contaminación: grado 2 Software clase A Doble aislamiento Desconexión tipo 1B Tipo de montaje: parte posterior del cuadro Tensión de impulso 4000V 10 seg.17 FANTINI COSMI S.P.A.
