MANUAL DE USUARIO Intellitherm C57RFR Fantini Cosmi

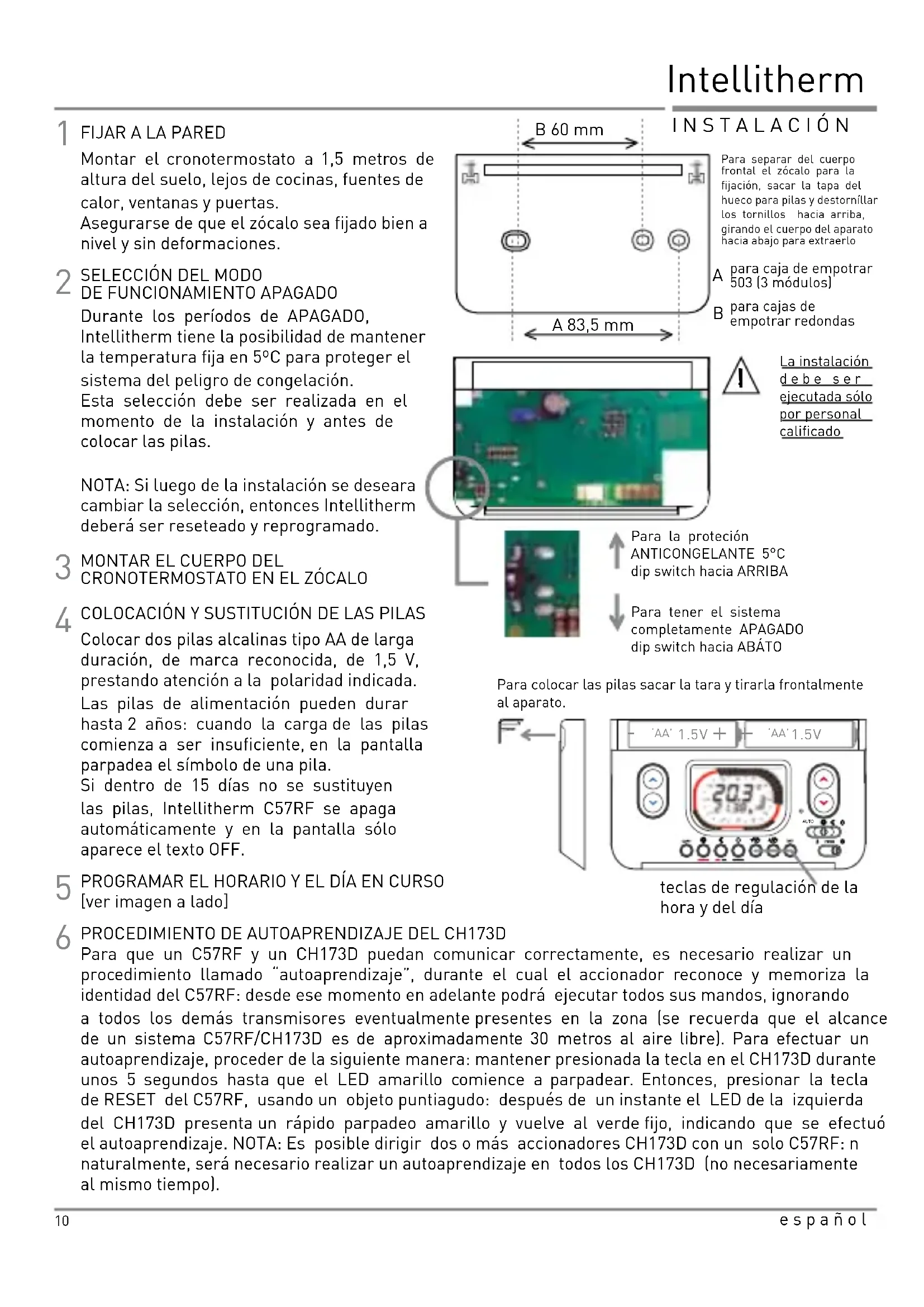

COLOCACIÓN Y SUSTITUCIÓN DE LAS PILAS Colocar dos pilas alcalinas tipo AA de larga duración, de marca reconocida, de 1,5 V, prestando atención a la polaridad indicada. Las pilas de alimentación pueden durar hasta 2 años: cuando la carga de las pilas comienza a ser insuficiente, en la pantalla parpadea el símbolo de una pila. Si dentro de 15 días no se sustituyen las pilas, Intellitherm C57RF se apaga automáticamente y en la pantalla sólo aparece el texto OFF. Para que un C57RF y un CH173D puedan comunicar correctamente, es necesario realizar un procedimiento llamado “autoaprendizaje”, durante el cual el accionador reconoce y memoriza la identidad del C57RF: desde ese momento en adelante podrá ejecutar todos sus mandos, ignorando a todos los demás transmisores eventualmente presentes en la zona (se recuerda que el alcance de un sistema C57RF/CH173D es de aproximadamente 30 metros al aire libre). Para efectuar un autoaprendizaje, proceder de la siguiente manera: mantener presionada la tecla en el CH173D durante unos 5 segundos hasta que el LED amarillo comience a parpadear. Entonces, presionar la tecla de RESET del C57RF, usando un objeto puntiagudo: después de un instante el LED de la izquierda del CH173D presenta un rápido parpadeo amarillo y vuelve al verde fijo, indicando que se efectuó el autoaprendizaje. NOTA: Es posible dirigir dos o más accionadores CH173D con un solo C57RF: n naturalmente, será necesario realizar un autoaprendizaje en todos los CH173D (no necesariamente al mismo tiempo). Para separar del cuerpo frontal el zócalo para la fijación, sacar la tapa del hueco para pilas y destorníllar los tornillos hacia arriba, girando el cuerpo del aparato hacia abajo para extraerlo

Durante los períodos de APAGADO, Intellitherm tiene la posibilidad de mantener la temperatura fija en 5ºC para proteger el sistema del peligro de congelación. Esta selección debe ser realizada en el momento de la instalación y antes de colocar las pilas. NOTA: Si luego de la instalación se deseara cambiar la selección, entonces Intellitherm deberá ser reseteado y reprogramado. Para la proteción ANTICONGELANTE 5°C dip switch hacia ARRIBAPara tener el sistema completamente APAGADO dip switch hacia ABÁTO

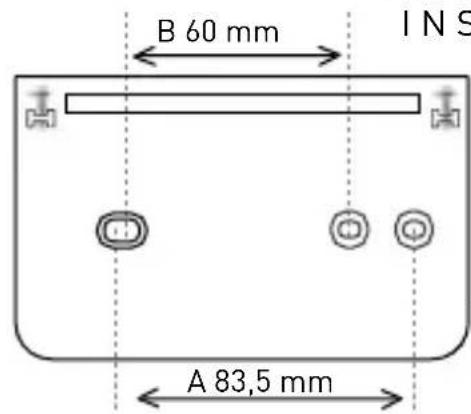

La instalación d e b e s e r ejecutada sólo por personal calificado Montar el cronotermostato a 1,5 metros de altura del suelo, lejos de cocinas, fuentes de calor, ventanas y puertas. Asegurarse de que el zócalo sea fijado bien a nivel y sin deformaciones. para caja de empotrar 503 (3 módulos)para cajas de empotrar redondas

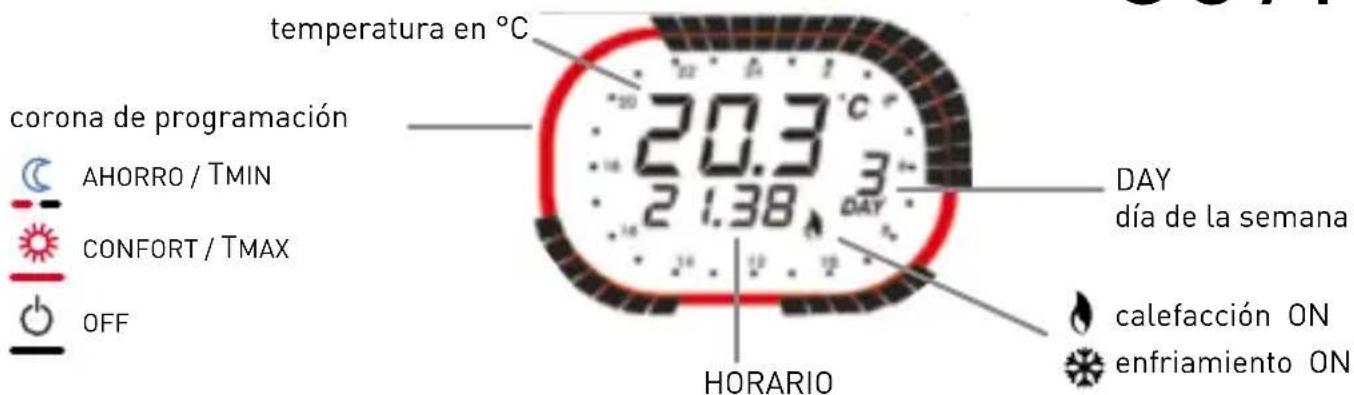

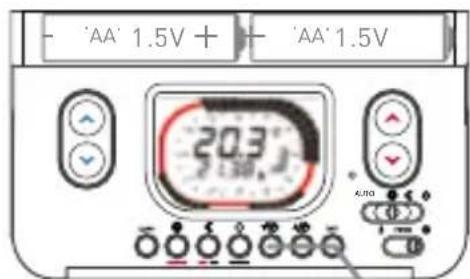

PROGRAMAR EL HORARIO Y EL DÍA EN CURSO [ver imagen a lado] teclas de regulación de la hora y del día Para colocar las pilas sacar la tara y tirarla frontalmente al aparato. A 83,5 mm B 60 mm !C57RF C R O N O T E R M O S TAT O S E M A N A L P O R R A D I O F R E C U E N C I A AU TO corona de programación CONFORT / TMAX AHORRO / TMIN OFF temperatura en °C DAY día de la semana calefacción ON enfriamiento ON HORARIO P A N T A L L A La corona de programación representa un reloj de 24 horas subdividido en sectores de 30 minutos. El color de los sectores indica la temperatura programada por aquel período de tiempo. Teclas para la regulación de la temperatura mínima

MIN/ AHORRO desde 2° hasta 62°C. COPY Permite de copiar la programación de un día también en los días siguientes. 1 = 2 = 3 = 4 = 5 = 6 = 7 DAY Tecla para la regulación del día 1 = lunes / 2 = martes / 3 = miércoles 4 = jueves / 5 = viernes / 6 = sábado / 7 = domingo RESETEADO presionando por algunos segundos, se anulan todas las programaciones y se restablece el programa estándar. Teclas para la regulación de la temperatura máxima TMAX / CONFORT desde 2° hasta 62°C. AUTO Muncionamiento con el programa automático semanal D E S V I A D O R E S Mantiene constante la temperatura de CONFORT establecida con las teclas TMAX. CONFORT / TMAX AHORRO / TMIN APAGADO Mantiene constante la temperatura de AHORRO establecida con las teclas

MIN. Mantiene el sistema apagado o con función anticongelante 5°C. Con desviador en posición el sistema se prepara para el funcionamiento de la calefacción. Con desviador en posición entra en función el sistema de climatización.

CONFORT / TMAXAHORRO / TMIN

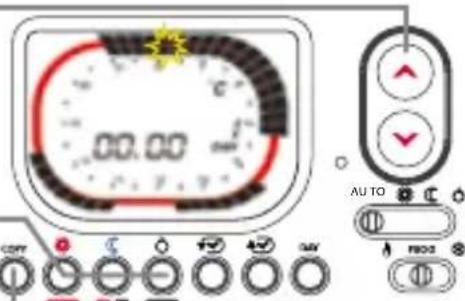

OFF Teclas de programación de la temperatura A cada presión de una de las tres teclas, el sector relampagueante se volverá de color correspondiente a la temperatura asignada. HORARIO Teclas de regulación Intellitherm e s p a ñ o l

Con los desviadores en la posición indicada, presionar las teclas o o para programar el número de horas h durante las cuales se quiere excluir el programa automático y forzar la temperatura. La corona de la pantalla se volverá de color correspondiente a la temperatura escogida AU TO Desplazar los desviadores en la posición AUTO y PROG para iniciar la programación. La pantalla visualiza las horas

P R O G R A M A S E S T Á N D A R Por cada 30 minutos es posible programar la temperatura deseada. P E R S O N A L I Z A D A Después de haber instalado y conectado C57RF posicionando el desviador en la función AUTO, se puede utilizar el programa semanal con horarios y temperaturas ya programadas por la fábrica Controlar que el desviador sea en posición para el funcionamiento de la calefacción desde el lunes DIA 1 al viernes DIA

desde el sabado DIA 6 al domingo DIA 7 20 C° 5 C° AUTO Sobre la corona relampaguerà el sector donde programar la temperatura y en la pantalla comparecerá la hora correspondiente.

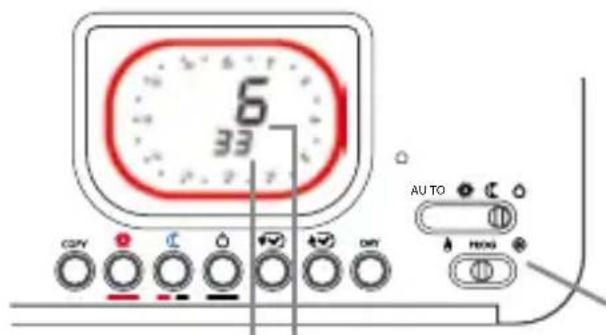

Una vez terminadas las modificaciones, posicionar el desviador para encaminar la calefacción o posicionar para el enfriamiento Con Intellitherm C57RF es posible excluir en cualquier momento el programa automático temporalmente, sin modificarlo, para obtener continuamente de 1 a 240 horas la temperatura deseada (confort, ahorro, apagado). F U N C I Ó N J O L L Y AUTO CONFORT / TMAX AHORRO / TMIN OFF

CONFORT / TMAX ECONOMY / TMIN

OFF Una vez transcurrido el tiempo programado, Intellitherm retomará el programa automático. Para reducir o excluir el periodo JOLLY antes del tiempo previsto, presionar una tecla de diferente color al de la corona que se muestra en la pantalla.

Presionando una de las tres teclas, es posible programar la temperatura deseada. A cada presión de una de las tres teclas, el sector cambiará color y avanzará de 30 minutos Para desplazar el cursor sin variar la temperatura usar las teclas

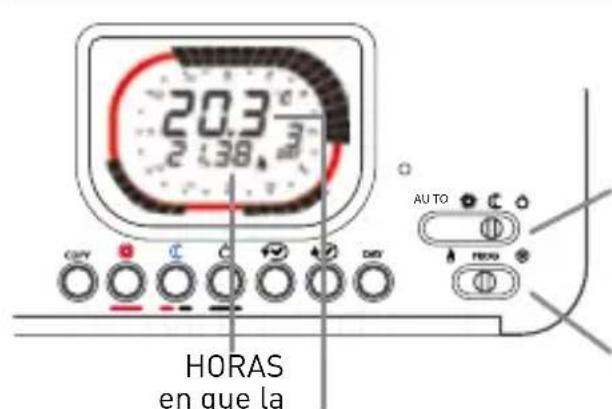

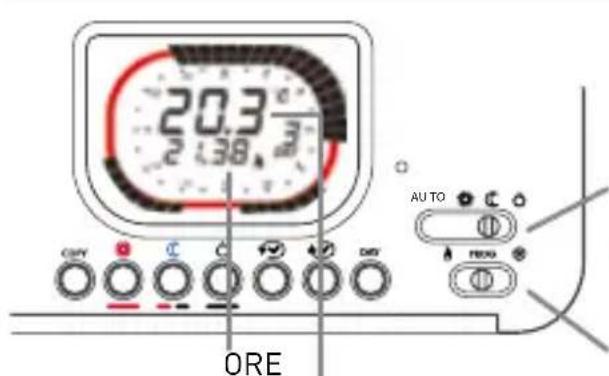

Una vez programados los horarios de un día, es posible copiar el programa por los días siguientes presionando la tecla COPY, o bien presionar DAY para cambiar el día y repetir las operaciones precedentes.Desplazar el desviador en la posición AHORRO para leer la temperatura mínima o en la posición CONFORT para leer la temperatura máxima. T E M P E R A T U R A A M B I E N T E M Í N I M A Y M Á X I M A D E L D Ì A P R E C E D E N T E F U N C I O N E S A V A N Z A D A S H O R A S D E F U N C I O N A M I E N T O AU TO HORAS de funcionamiento del inicio HORAS de funcionamiento del dìa precedente AU TO HORAS en que la temperatura ha sido medida Temperatura ambiente MÁXIMA o MÍNIMA Con C57RF es posible saber por cuantas horas el calor ha sido solicitado el día precedente (relé cerrado – ON) y desde el principio de funcionamiento de Intellitherm (colocación de las pilas o reseteado). Posicionando los desviadores como indicado, las horas de utilización de la calefacción serán visualizadas en la pantalla. Con Intellithem C57RF es posible averiguar la temperatura mínima y máxima alcanzada por el ambiente el dìa precedente y la hora en que ha sido medida. Desplazar el desviador en PROG. F U N C I O N A M I E N T O D E V E R A N O O C L I M A T I Z A C I Ó N Cuando se desplaza el desviador en la posición VERANO, Intellitherm C57RF se prepara para el funcionamiento del sistema de climatización. Con las teclas rojas se regula la temperatura de CONFORT/T.MAX a mantener en el ambiente. Entonces los sectores rojos de la corona de la pantalla indican los períodos de encendido del sistema de climatización; en cambio los sectores de otro color indican los períodos de apagado. Intellitherm e s p a ñ o l

C A R A C T E R Í S T I C A S T É C N I C A S Conforme a las normas EN 50371, EN60950-1, EN300220-2, EN301489-3. Conforme a las directivas 1999/5/EC. Software clase A. Regulación de la temperatura – CONFORT desde 2 hasta 62°C – AHORRO desde 2 hasta 62°C. Diferencial +/-0,25°C. Gradiente térmico de referencia 4°K/h. Apagado con posibilidad de protección anticongelante (5°C) programable con dip switch Temperatura máxima ambiente T45. Alimentación sin conección a la linea eléctrica con 2 pilas alcalinas 1,5V tipo AA (duración 2 años). Característica de la señal de radio 868.350 MHz <= 15mW Alcance máximo de la señal 30 m* en espacios cerrados, 70m en espacios abiertos Control automatico del estado de la carga de las baterías con indicación en la pantalla en caso de carga insuficiente. Sustitución pilas sin pérdida de los datos programados Desviador para el funcionamiento de invierno o verano Tecla de reseteado para restablecer el programa establecido de antemano. Dimensiones: 130x80x17 mm. Clasificación Erp: Clase ErP IV; 2% (Reg. EU 811/2013 - 813/2013)
