Type de produit	Thermostat d'ambiance programmable sans fil
Dimensions (L x H x P)	130 x 80 x 17 mm
Alimentation	2 piles alcalines AA 1,5 V (durée 2 ans)
Fréquence radio	868,35 MHz
Portée maximale	30 m en intérieur, 70 m en extérieur
Plage de réglage confort	2 °C à 62 °C
Plage de réglage économie	2 °C à 62 °C
Différentiel	±0,25 °C
Gradient thermique de référence	4 °C/h
Protection antigel programmable	5 °C (via commutateur)
Programmation	Hebdomadaire par secteurs de 30 minutes
Modes de fonctionnement	Confort, Économie, Éteint, Auto, Joker
Fonctions avancées	Compteur d'heures, mémoire des températures min/max du jour précédent
Commutation été/hiver	Oui
Réinitialisation	Par touche (annule toutes les programmations)
Classe ErP	IV, 2 % (Règ. UE 811/2013)
Normes	EN 50371, EN 60950-1, EN 300220-2, EN 301489-3
Indice de protection	Non spécifié
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par personnel qualifié, à 1,5 m du sol, loin de sources de chaleur et d'humidité. Ne pas jeter avec les ordures ménagères.
Pièces détachées et réparabilité	Non spécifié

FOIRE AUX QUESTIONS - Intellitherm C57RFR Fantini Cosmi

Comment installer le thermostat Intellitherm C57RFR ?

Montez le thermostat à 1,5 mètres de hauteur, loin des cuisines, sources de chaleur, fenêtres et portes. Fixez le socle bien à plat sur le mur, puis insérez les piles (2 piles alcalines AA) en respectant la polarité.

Comment régler l'heure et le jour ?

Utilisez les touches situées sous le couvercle pour régler l'heure et le jour. La couronne de programmation représente une horloge 24h divisée en secteurs de 30 minutes.

Comment programmer la température souhaitée ?

Placez les commutateurs en position AUTO et PROG. Utilisez les touches CONFORT (rouge), ÉCONOMIE (bleu) ou OFF pour assigner une température à chaque secteur de 30 minutes. La couleur du secteur change en fonction de la température choisie.

Comment utiliser la fonction Joker ?

Pour exclure temporairement le programme automatique, placez les commutateurs en position AUTO, puis appuyez sur les touches + ou - pour sélectionner le nombre d'heures (1 à 240) pendant lequel forcer la température. La couronne prendra la couleur de la température choisie.

Comment consulter les heures de fonctionnement ?

Positionnez les commutateurs comme indiqué dans la notice : l'écran affiche les heures de fonctionnement du chauffage pour le jour précédent et depuis la mise en marche du thermostat.

Comment voir les températures minimale et maximale du jour précédent ?

Placez le commutateur en position ÉCONOMIE pour afficher la température minimale, ou en position CONFORT pour la maximale. L'écran indique la température et l'heure à laquelle elle a été enregistrée.

Que faire si le symbole de pile clignote sur l'écran ?

Remplacez les piles par 2 piles alcalines AA neuves. Le symbole clignote lorsque la charge est insuffisante. Si le remplacement n'est pas effectué dans les 15 jours, le thermostat s'éteint automatiquement.

Comment effectuer l'autoapprentissage avec le récepteur CH173D ?

Maintenez la touche sur le CH173D enfoncée environ 5 secondes jusqu'à ce que la LED jaune clignote. Ensuite, appuyez sur la touche RESET du C57RF avec un objet pointu. La LED du récepteur passe au vert fixe, indiquant la réussite.

Comment passer en mode été (climatisation) ?

Placez le commutateur en position été (éteint). Les secteurs rouges de la couronne indiquent les périodes d'allumage de la climatisation, et les autres secteurs les périodes de coupure.

Comment réinitialiser le thermostat ?

Appuyez quelques secondes sur la touche de réinitialisation. Toutes les programmations sont annulées et le programme standard d'usine est rétabli.

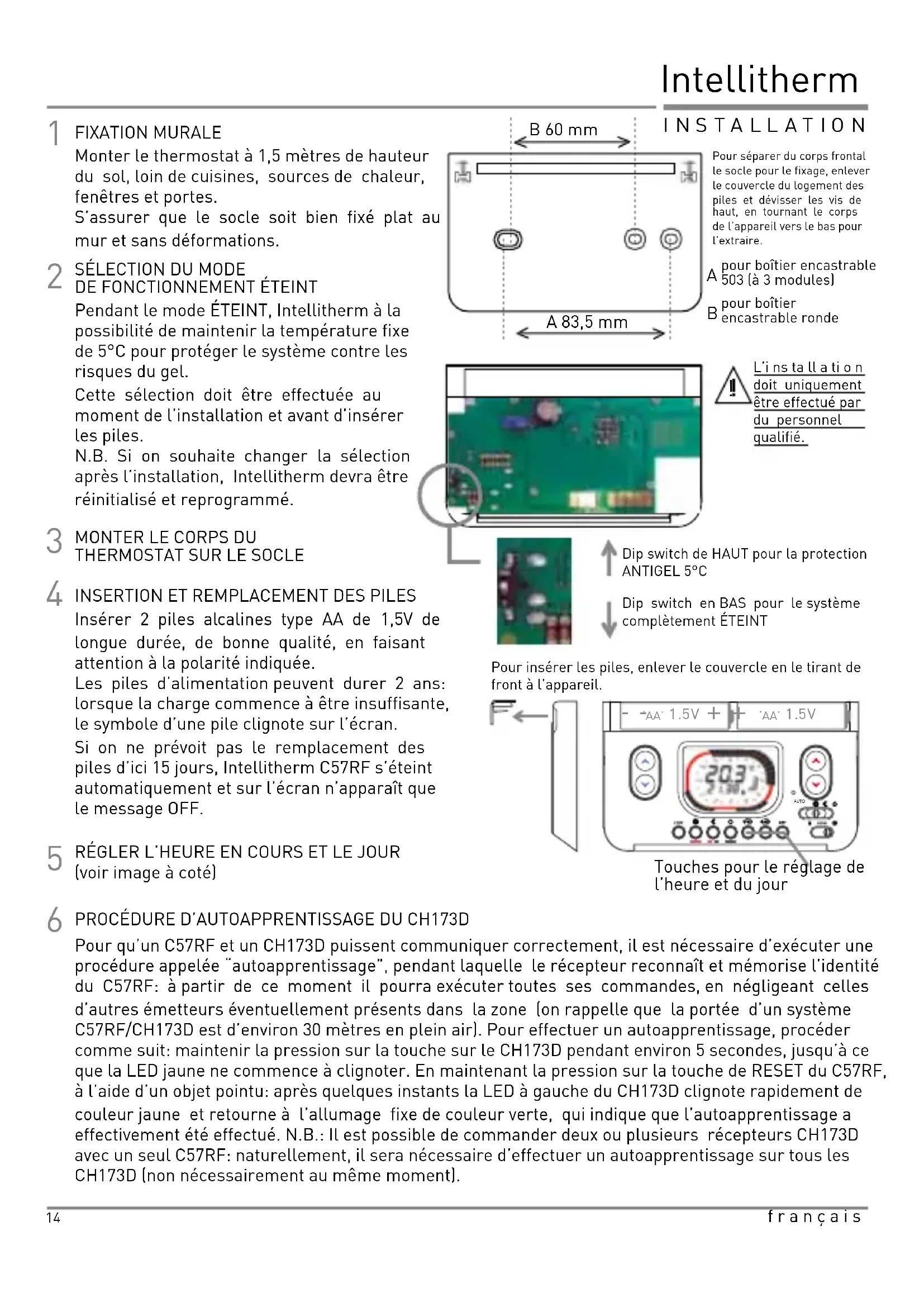

MODE D'EMPLOI Intellitherm C57RFR Fantini Cosmi

Monter le thermostat à 1,5 metres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres et portes.

S'assurer que le socle soit bien fixé plat au mur et sans déformations.

2 SELECTION DU MODE DE FONCTIONNEMENT ETEINT

Pendant le mode ETEINT, Intellitherm à la possibilité de maintainir la température fixe de 5^ pour protéger le système contre les risques du gel.

Cette selection doit être effectuee au moment de l'installation et avant d'inserer les piles.

N.B. Si on souhaite changer la selection après l'installation, Intellitherm devra etre réinitialisé et reprogramme.

3 MONTER LE CORPS DU

THERMOSTAT SUR LE SOCLE

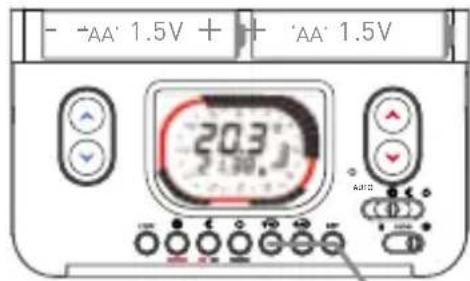

4 INSERTION ET REMPLACEMENT DES PILES

Insérer 2 piles alcalines type AA de 1,5V de longue durée, de bonne qualité, en faisant attention à la polarité indiquée.

Les piles d'alimentation peuvent durer 2 ans: lorsque la charge commence à être insuffisante, le symbole d'une pile clignote sur l'écran.

Si on ne prévoit pas le remplacement des piles d'ici 15 jours, Intellitherm C57RF s'eteint automatiquement et sur l'écran n'apparait que le message OFF.

5 RÉGLER L'HEURE EN COURS ET LE JOUR

[voir image à côté]

6 PROCEDURE D'AUTOAPPRENTISSAGE DU CH173D

Pour qu'un C57RF et un CH173D puissant communiquer correctement, il est nécessaire d'exécuter une procédure appelée "autoapprentissage", pendant laquelle le récepteur reconnaît et memorise l'identité du C57RF: à partir de ce moment il pourra exécuter toutes ses commandes, en négligeant celles autres émetteurs évientellement Presents dans la zone (on rappelle que la portée d'un système C57RF/CH173D est d'environ 30 mètres en plein air). Pour effectuer un autoapprentissage, procédér comme suit: maintainir la pression sur la touche sur le CH173D pendant environ 5 secondes, jusqu'à ce que la LED jaune ne commence à clignoter. EnMaintenant la pression sur la touche de RESET du C57RF, à l'aide d'un objet pointu: après quelques instants la LED à gauche du CH173D clignote rapidement de couleur jaune et returne à l'allumage fixe de couleur verte, qui indique que l'autoapprentissage a effectivement été effectué. N.B.: Il est possible de commander deux ou plusieurs récepteurs CH173D avec un seul C57RF: naturellement, il sera nécessaire d'effectuer un autoapprentissage sur tous les CH173D (non nécessairement au même moment).

INSTALLATION

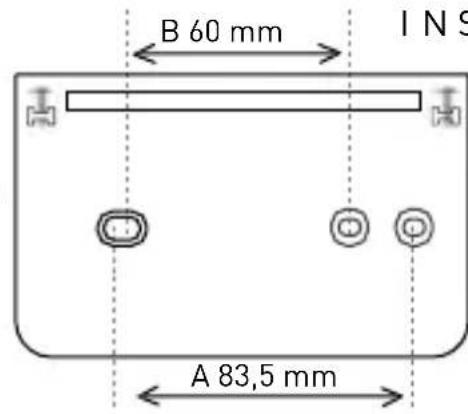

Pour séparer du corps frontal le socle pour le fixage, enlever le couvercle du logement des piles et dévisser les vis de haut, en tournant le corps de l'appareil vers le bas pour l'extraire.

Pour boitier encastrable A 503 (a 3 modules)

L'installation doit uniquement etre effectue par du personnel qualifie.

Dip switch de HAUT pour la protection ANTIGEL 5^

Dip switch en BAS pour le système complètement ÉTEINT

Pour insérer les piles, enlever le couvercle en le tirant de front à l'appareil.

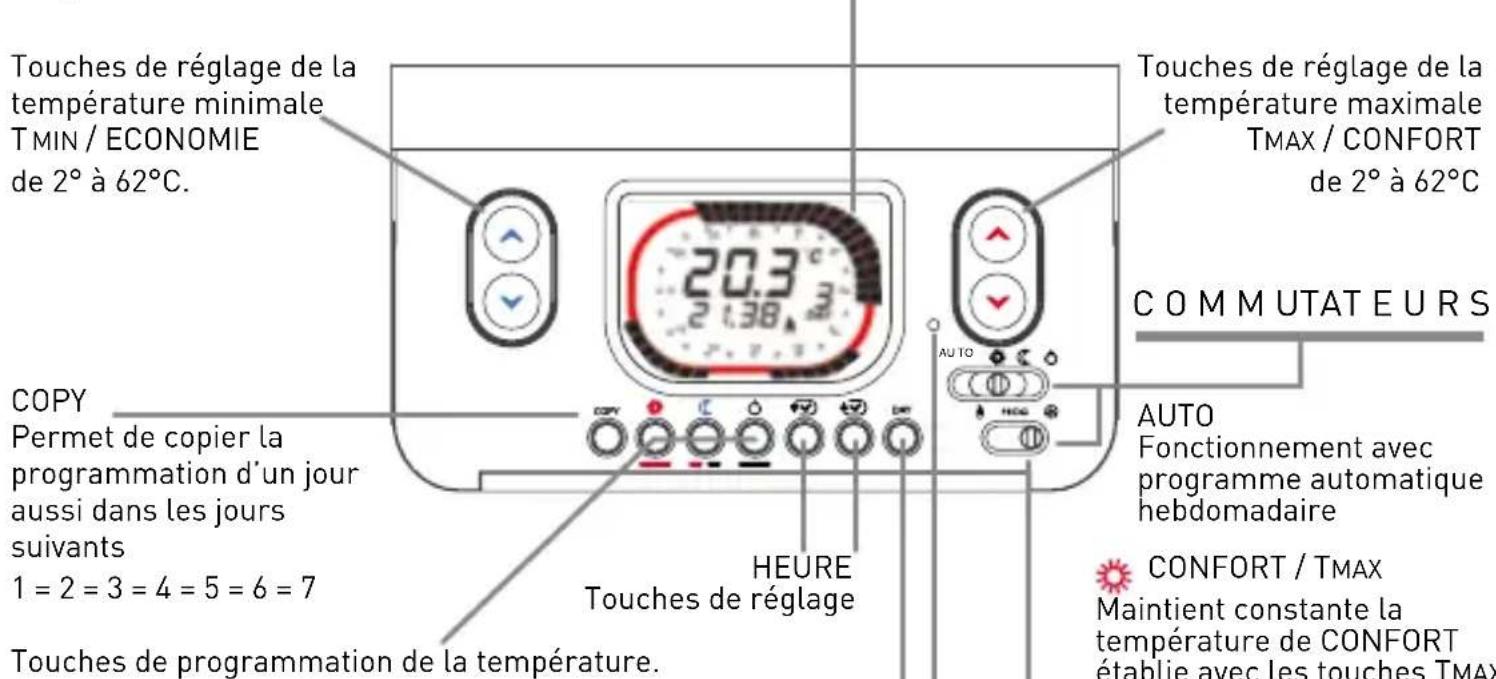

Touches pour le réglage de l'heure et du jour

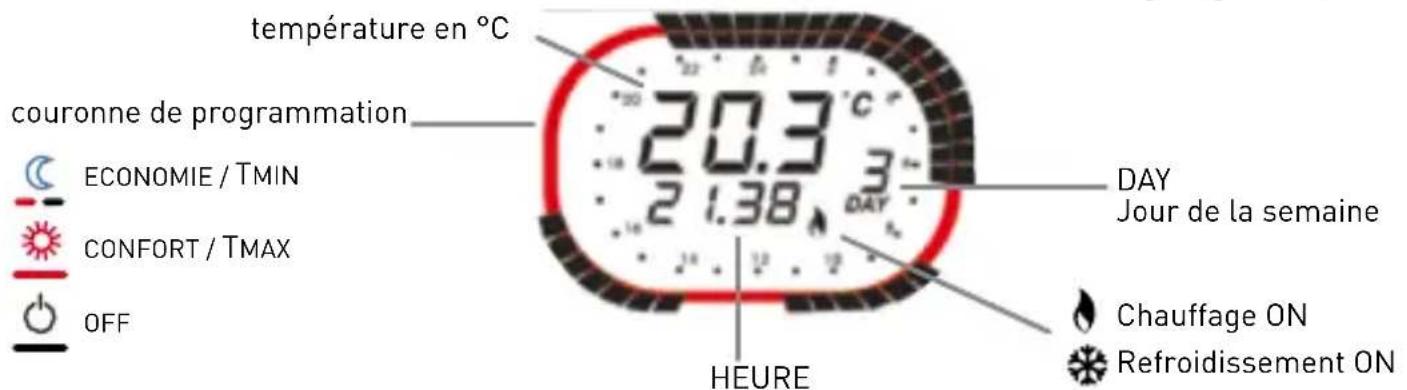

La couronne de programmation representa une horloge de 24 heures partagée en secteurs de 30 minutes. La couleur des secteurs indique la température programmée pour cette période de temps.

ECONOMIE/TMIN

CONFORT/TMAX

OFF

À chaque pression d'une des trois touches, le secteur clignotant deviendra de couleur correspondante à la température assignée.

DAY

Touché de réglage du jour.
1 = Lundi / 2 = Mardi / 3 = Mercredi
4 = Jeudi / 5 = Vendredi / 6 = Samedi / 7 = Dimanche

REINITIALISATION

En appuyant quelques secondes, toutes les programmations s'annulent et le programme standard se rétablie.

CONFORT/TMAX

Maintient constante la température de CONFORT établie avec les touches TMAX.

ECONOMIE/TMIN

Maintient constante la température de ECONOMIE établie avec les touches TMIN.

OFF

Maintient le système eteint ou avec fonction ANTIGEL 5^

Avec le commutateur en position le système se prépare pour le fonctionnement du chauffage.
Avec le commutateur en position le système de climatisation se met en marche.

Après l'installation et la connexion du C57RF, on peut utiliser le programme hebdomadaire avec les horaires et les températures déjà établies^AUTO

d'usine, en positionnant le commutateur sur la fonction AUTO

Vérifier que le commutateur soit en position pour le fonctionnement du chauffage.

de lundi DAY1 à vendredi DAY5

de samedi DAY6 à dimanche DAY7

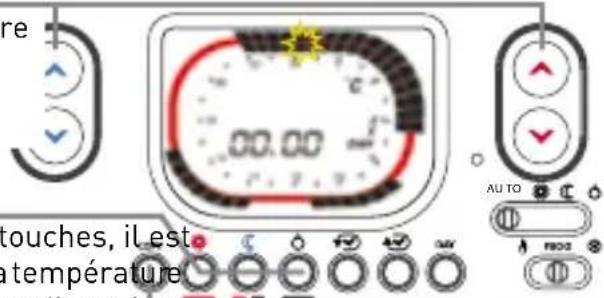

PERSONNALISATION

Pour chaque 30 minutes, il est possible de programmer la température souhaïée

1

Programmer la températe

TMIN TMAX

3

En appuyant une des trois touches, il es possible de programmer la temperature souhaitee. A chaque pression d'une des trois touches, le secteur changera de couleur et avancera de 30 minutes.

CONFORT/TMAX

ECONOMIE/TMIN

OFF

Pour déplacer le commutateur sans changer la température, utiliser les touches

Après la programmation d'un jour, il est possible de copier le programme pour les jours suivants, en appuyant la touche COPY; alternatively appuyer la touche DAY pour changer le jour et repeter les opérations precedentes.

Déplacer les commuteurs en position AUTO et PROG pour commencer la programmation. L'écran visualise les heures 00.00 et le DAY1.

Sur la couronne clignotera le secteur dont programme la température et l'heure correspondante paraitra à l'écran.

A la fin des modifications, positionner le commutateur pourmettre en marche lechauffage ou positionner lecommutateur sur *pour le refroidissement.

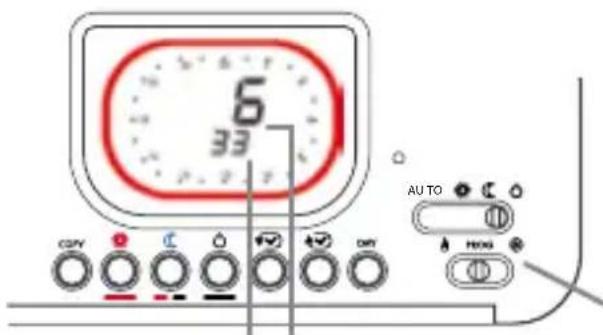

FUNCTION "JOKER"

Avec C57RF, il est possible d'exclure temporairement le programme automatique à n'importe quel moment, sans le modifier, pour obtenir toujours et en continuation la température souhaïée de 1 à 240 heures (confort, économie, eteint).

AUTO

Avec les commutateurs dans la position indiquée, appuyer sur les touches ou pour programmermer le nombre d'heures h dont on souhaite exclure le programme automatique et forcer la température.

La couronne de l'écran prendra la couleur de la température choisis.

ECONOMIE/TMIN

CONFORT/TMAX

OFF

Passé le temps programme, C57RF returnera au programme automatique.

Pour réduire ou exclure la période "Joker" avant le temps prévu, appuyer sur une touche de couleur différente à celui de la couronne sur l'écran.

HEURES de fonctionnement de la mise en marche
HEURES de fonctionnement du jour précédent

FONCTIONS AVANCÉS

Avec C57RF il est possible de savoir pour combien d'heures la chaleur a ete demandee le jour precedent (relais fermé - ON) et des le début du fonctionnement du Intellitherm C57RF (collocation des piles ou reinitialisation).

En positionnant les commutateurs comme indiqué, les heures d'utilisation du chauffage seront visualisées à l'écran.

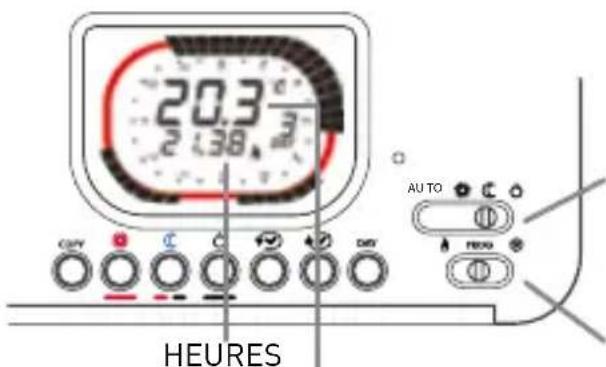

TEMPÉRATURE D'AMBIANCE MINIMALE ET MAXIMALE DU JOUR PRÉCÉDENT

dont la températe à été enregistrée
Température d'ambiance MAXIMALE ou MINIMALE

Avec Intellitherm C57RF il est possible de vérifier la température MINIMALE et MAXIMALE que l'ambiance à attendue le jour précédent et l'heure dont elle a été mesurée.

Déplacer le commutateur en position C ECONOMIE pour dire la température MINIMALE o en position CONFORT pour dire la température MAXIMALE.

Déplacer le commutateur en position PROG

Quand on déplace le commutateur en position ÉTE, C57RF se prépare pour le fonctionnement du système de CLIMATISATION. Avec les touches rouges on règla la température de CONFORT/T.MAX à dévelopir dans l'ambiance. Par conséquence, les secteurs rouges de la couronne à l'écran indiquent les périodes d'allumage du système de climatisation; par contre les secteurs d'autre couleur indiquent les périodes de coupure.

CARACTERISTIQUESTECHNIQUES

Conforme aux normes EN 50371, EN60950-1, EN300220-2, EN301489-3.

Réglage de la température - CONFORT de 2 à 62^ - ECONOMIE de 2^ à 62^ .

Différentiel + / - 0,25^

Gradient thermique de reference 4^ / h

Eteint avec possibilité de protection antigel (5^) programmable avec dip switch.

Température d'ambiance maximale T45.

Alimentation sans connexion à la ligne électrique avec 2 piles alcalines type AA de 1,5V (durée 2 ans).

Caracteristic du signal radio 868.350 MHz 15mW.

Portée maximum signal 30m^* en espaces fermés, 70m en espaces ouverts.

Contrôle automatique de l'etat de charge des piles avec signalisation à l'écran en cas de charge insuffisante.

Remplacement des piles sans perte des données programmes.

Commutateur pour le fonctionnement d'hiver ou d'etre Touche de réinitialisation pour rétablier le programme précédement établi.

Dimensions: 130 × 80 × 17 mm .

Classification ErP: Classe ErP IV; 2% [Rég. EU 811/2013 - 813/2013]

• par rapport à la conformation de l'ambiance (murs, objets, etc..)

1 WANDBEFESTIGUNG

Le symbole de poubelle barrée indique que les produits ne doivent pas etre jetés avec les ordures menagères. Les piles et les accumulateurs peuvent etre éliminés en meme temps que le produit. Ces elements seront ensuite séparés dans les cent de recyclage. La barre noire indique que le produit a ete mis sur le marche apres le 13 août 2005. En participant à la collecte selective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à eviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin ou vous avez acheté le produit.
