Zwei alkaline AA Mignon-Langzeitbatterien einer guten Marke von 1,5 V einführen, dabei auf die Polung achten. Die Speisebatterien können 2 Jahre dauern: Wenn die Ladung langsam unzureichend wird, blinkt auf dem Display das Symbol einer Batterie. Wenn die Batterien nicht innerhalb von 2 Wochen ersetzt werden, schaltet sich Intellitherm C57RF automatisch aus, und auf dem Display erscheint nur die Schrift OFF. Damit ein C57RF und ein CH173D korrekt kommunizieren können, muss ein „teach-in-Verfahren“ ausgeführt werden, währenddessen der Aktuator die Identität des C57RF erkennt und speichert: Ab diesem Moment können alle Steuerungen ausgeführt und andere eventuell im Bereich vorliegenden Geber nicht beachtet werden (wir erinnern daran, dass die Reichweite eines Systems C57RF/CH173D zirka 30 Meter im Freien beträgt). Zur Ausführung eines Self teaching – Verfahren wie folgt vorgehen: die Taste im CH173D zirka 5 Sekunden lang drücken, bis die gelbe LED zu blinken beginnt. Nun die Taste RESET des C57RF mit einem spitzen Gegenstand drücken: nach kurzer Zeit blinkt die linke LED gelb auf und wird wieder fest grün, womit das erfolgte Self Teaching angezeigt wird. Hinweis: Es ist möglich, zwei oder mehrere Aktuatoren CH173D mit nur einem C57RF: zu steuern: Natürlich ist es notwendig, das teach-in bei allen CH173D auszuführen (nicht unbedingt im selben Moment). Um den Befestigungssockel vom vorderen Körper zu trennen, den Deckel des Batteriefachs entfernen, und die Schrauben von oben abschrauben, indem Sie den Körper des Geräts zum Ausziehen nach unten drehen.

BETRIEBS In der Modalität AUSGESCHALTET hat Intellitherm die Möglichkeit, die Temperatur fest auf 5°C beizubehalten, um die Anlage vor Frostgefahr zu schützen. Diese Auswahl muss bei der Installation und vor Einführung der Batterien erfolgen. N.B. Wenn Sie die Auswahl nach der Installation ändern wollen, muss Intellitherm zurückgesetzt und neu programmiert werden. Dip Switch nach OBEN für den FROST-SCHUTZ 5°C Dip Switch nach UNTEN, wenn die Anlage vollständig AUSGESCHALTET sein soll

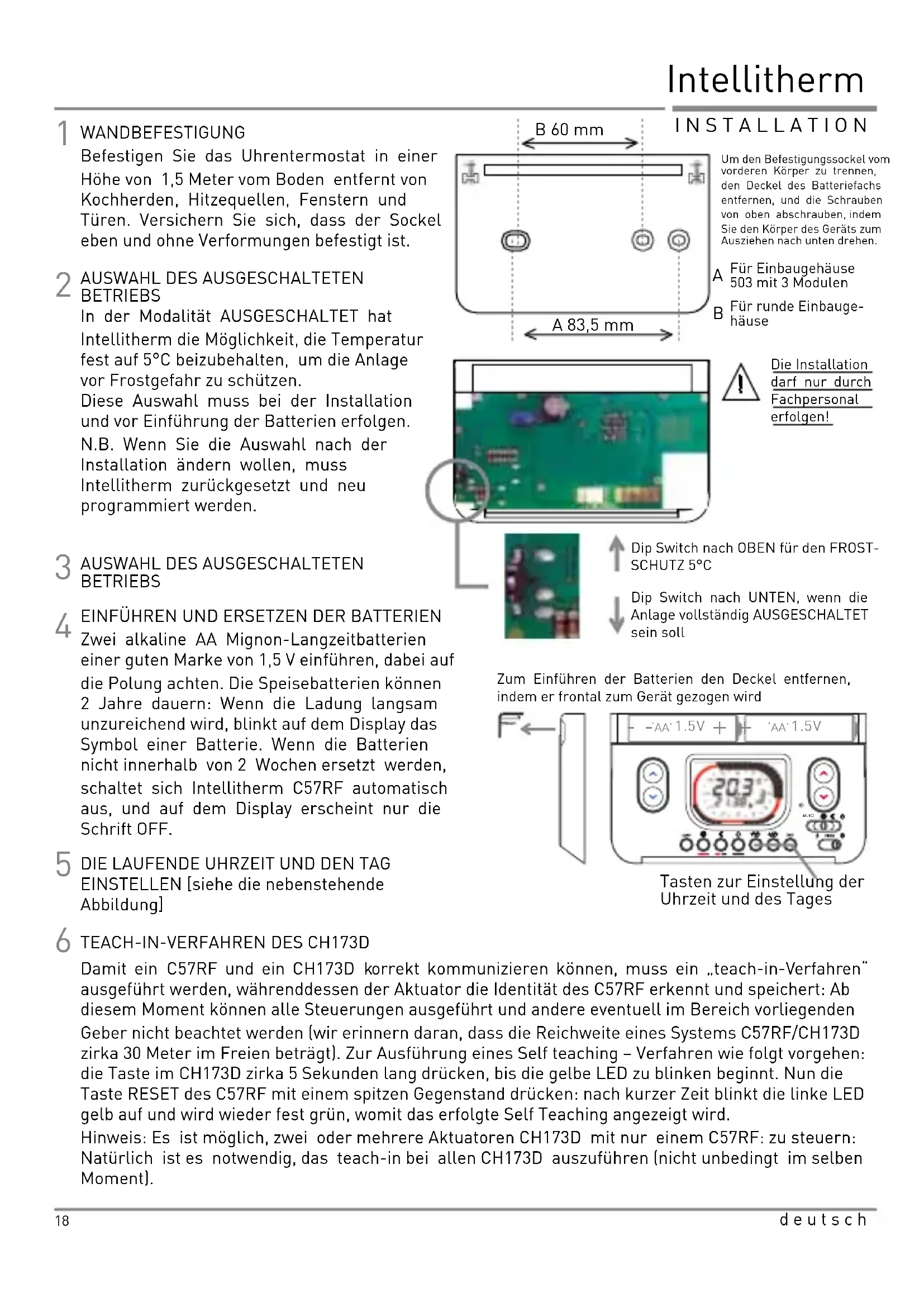

WANDBEFESTIGUNG Die Installation darf nur durch Fachpersonal erfolgen! Befestigen Sie das Uhrentermostat in einer Höhe von 1,5 Meter vom Boden entfernt von Kochherden, Hitzequellen, Fenstern und Türen. Versichern Sie sich, dass der Sockel eben und ohne Verformungen befestigt ist. Für Einbaugehäuse 503 mit 3 ModulenFür runde Einbauge-häuse

DIE LAUFENDE UHRZEIT UND DEN TAG

EINSTELLEN [siehe die nebenstehende Abbildung] Tasten zur Einstellung der Uhrzeit und des Tages Zum Einführen der Batterien den Deckel entfernen, indem er frontal zum Gerät gezogen wird A 83,5 mm B 60 mm

d e u t s c h 18C57RF U H R E N T H E R M O S TAT M I T W O C H E N P R O G R A M M U N D F U N K S T E U AU TO Programmierrad COMFORT / TMAX ECONOMY / TMIN OFF Temperatur in °C DAY Wochentag Heizung ON Kühlung ON UHRZEIT D I S P L A Y Das Programmierrad stellt eine 24 Stunden Uhr dar, die in Abschnitte von 30 Minuten unterteilt ist. Die Farbe der Abschnitte zeigt die für den entsprechenden Zeitraum programmierte Temperatur an. Tasten zur Einstellung der min. Temperatur TMIN / ECONOMY von 2° bis 62°C. COPY Ermöglicht die Kopie der Programmierung eines Tages auch auf die anderen Tage. 1 = 2 = 3 = 4 = 5 = 6 = 7 DAY Taste zur Einstellung des Tages. 1 = Montag / 2 = Dienstag / 3 = Mittwoch 4 = Donnerstag / 5 = Freitag / 6 = Samstag / 7 = Sonntag RESET Wird diese Taste einige Sekunden lang gedrückt, werden alle Programmierungen gelöscht und das Standardprogramm wiederhergestellt. Tasten zur Einstellung der max. Temperatur TMAX/COMFORT von 2° bis 62°C. AUTO Betrieb mit automatischem Wochenprogramm S C H A L T E R Hält die Temperatur COMFORT, die mit den Tasten TMAX eingestellt wurde, konstant COMFORT / TMAX ECONOMY / TMIN OFF Hält die Temperatur ECONOMY, die mit den Tasten TMIN eingestellt wurde, konstant Hält die Anlage ausgeschaltet oder in Frostschutzfunktion 5°C. Bei Schalter auf der Position bereitet sich die Anlage für den Heizbetrieb vor. Bei Schalter auf der Position schaltet sich die Klimaanlage ein.

COMFORT / TMAXECONOMY / TMIN

OFF Tasten zur Programmierung der Temperatur Bei jedem Druck einer der drei Tasten nimmt der blinkende Abschnitt die entsprechende Farbe der zugeordneten Temperatur an. UHRZEIT Tasten zur Einstellung Intellitherm d e u t s c h

Stellen Sie die Schalter auf die angezeigte Position, drücken Sie die Tasten oder oder , um die Anzahl der Stunden h einzustellen, während deren Sie das Automatikprogramm ausschließen und die Temperatur forcieren wollen. Das Rad des Displays nimmt die Farbe der gewählten Temperatur an. AU TO Die Schalter auf die Position AUTO und PROG stellen, um die Programmierung zu starten. Das Display zeigt die Uhrzeit 00.00 und den DAY1 an. P R O G R A M M E S T A N D A R D Es ist möglich, für alle 30 Minuten die gewünschte Temperatur einzustellen. P E R S O N A L I S I E R T Nach der Installation und dem Anschluss des C57RF kann durch Positionieren des Schalters auf die Position AUTO das Wochenprogramm mit schon werksmäßig eingestellten Uhrzeiten und Temperaturen verwendet werden Prüfen, ob der Schalter für den Heizbetrieb positioniert ist. Von Montag DAY 1 bis Freitag DAY 5

Von Samstag DAY 6 bis Sonntag DAY 7 20 C° 5 C° AUTO Auf dem Rad blinkt der Abschnitt, dessen Temperatur eingestellt werden soll, und auf dem Display erscheint die entsprechende Uhrzeit.

Nach Beendigung der Änderungen den Schalter auf positionieren, um den Heizbetrieb einzuschalten, oder auf , um die Kühlung einzuschalten. Mit Intellitherm C57RF ist es möglich, jederzeit vorübergehend das Automatikprogramm auszuschließen, ohne es zu ändern, um kontinuierlich von 1 bis 240 Stunden immer die gewünschte Temperatur (Comfort, Economy, Ausgeschaltet) zu erhalten. F U N K T I O N J O L L Y AUTO COMFORT / TMAX ECONOMY / TMIN OFF

COMFORT / TMAX ECONOMY / TMIN

OFF Nach Ablauf der eingestellten Zeit nimmt der C57RF das Automatikprogramm automatisch wieder auf. Zum Reduzieren oder Ausschließen des Zeitraums JOLLY vor der vorgesehenen Zeit, drücken Sie eine Taste, die eine andere Farbe als das Rad auf dem Display hat.

Einstellung der Temperatur

Durch Drücken einer der drei Tasten ist es möglich, die gewünschte Temperatur einzustellen. Bei jedem Tastendruck ändert der Abschnitt seine Farbe und geht 30 Minuten voran Zur Verschiebung des Cursors, ohne die Temperatur zu ändern, verwenden Sie die Tasten

Intellitherm Nach Programmierung der Uhrzeiten eines Tages ist es möglich, das Programm durch Drücken der Taste COPY für die nächsten Tage zu kopieren, oder durch Drücken von DAY und Wiederholen der vorhergehenden Vorgänge den Tag zu ändern d e u t s c h 20T E C H N I S C H E E I G E N S C H A F T E N Entspricht den Normen EN 50371, EN60950-1, EN300220-2, EN301489-3. Entspricht den folgenden Richtlinien 1999/5/EC. Software Klasse A. Temperatureinstellung – COMFORT von 2 bis 62°C – ECONOMY von 2 bis 52°C Differential ± 0,25°C Temperaturgradient für den Bezug 4°K/h Ausgeschaltet mit Frostschutzmöglichkeit (5°C) durch Dip Switch Einstellung. Max. Raumtemperatur T45. Speisung ohne Stromanschluss mit 2 alkalinen AA Mignon- Batterien 1,5V (Lebensdauer 2 Jahre). Eigenschaften des Funksignals 868.350 MHz <= 15mW. Signalhöchstleistung 30 m in geschlossenen Räumen, 70m im Freien. Automatische Kontrolle des Ladezustands der Batterien mit Anzeige auf dem Display bei unzureichender Ladung. Ersatz der Batterien ohne Verlust der programmierten. Daten. Schalter für Winter- oder Sommerbetrieb. Reset-Taste zur Wiederherstellung des voreingestellten. Programms. Dimensionen: 130 x 80 x 17 mm. rP Klassifikation: ErP Klasse IV; 2% (EU Verord. EU 811/2013 - 813/2013) Den Schalter auf die Position ECONOMY, um die MIN. Temperatur oder auf die Position COMFORT stellen, um die MAX. Temperatur abzulesen. M I N . U N D M A X . R A U M T E M P E R A T U R A M V O R H E R G E H E N D E N T A G FORTGESCHRITTENE F U N K T I O N E N B E T R I E B S S T U N D E N AU TO BETRIEBSSTUNDEN seit dem Start BETRIEBSSTUNDEN seit dem vorhergehenden Tag AU TO UHRZEITEN, in denen die Temperatur registriert wird MAX. oder MIN. Raumtemperatur Mit dem C57RF ist es möglich zu wissen, für wie viel Zeit am vorhergehenden Tag (Relais geschlossen – ON) und seit Betriebsbeginn von Intellitherm (seit Einführung der Batterien oder seit einem Reset) Wärme gefordert wurde. Durch Positionieren der Schalter gemäß Angabe werden auf dem Display die Verwendungsstunden des Heizbetriebs angezeigt. Mit Intellitherm C57RF ist es möglich, die MIN. und MAX. Temperatur, die der Raum am vorhergehenden Tag erreicht hat, sowie die Uhrzeit der Messung zu überprüfen. Den Schalter auf PROG. stellen. S O M M E R B E T R I E B O D E R K L I M A A N L A G E Wenn der Schalter auf die Position SOMMER gestellt wird, bereitet sich Intellitherm C57RF für den Betrieb der Anlage als KLIMAANLAGE vor. Die Temperatur COMFORT / TMAX, die im Raum beibehalten werden soll, wird mit den roten Tasten eingestellt. Die roten Abschnitte des Rades am Display zeigen daher die Einschaltzeiten der Klimaanlage, die anders gefärbten Tasten die Ausschaltzeiten an. Intellitherm d e u t s c h 21IntellithermIntellitherm

ENTSORGUNG DER PRODUKTE

Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden in den Recyclingzentralen entnommen und gesondert entsorgt. Der schwarze Balken zeigt an, dass das Produkt nach dem

13. August 2005 auf den Markt gebracht wurde. Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren

Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden. Genauere Informationen über Sammel- und Recycling-Programme, die in Ihrem Land verfügbar sind, Wenden Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben. C57RF5679435A FANTINI COSMI S.p.A. Via dell’Osio, 6 20090 Caleppio di Settala, Milano - ITALY Tel. +39 02 956821 | Fax +39 02 95307006 | info@fantinicosmi.it SUPPORTO TECNICO Tel. +39 02 95682225 | supportotecnico@fantinicosmi.it EXPORT DEPARTMENT Ph +39 02 95682229 | export@fantinicosmi.it www.fantinicosmi.com
