Produkttyp	Thermostat
Marke	Fantini Cosmi
Modell	C10
Spannungsversorgung	230 V ~ 50 Hz
Einstellbereich Temperatur	5 °C bis 35 °C
Genauigkeit	±0,5 °C
Ausgang	potentialfrei (Schließer)
Schutzart	IP30
Abmessungen (B x H x T)	80 x 80 x 30 mm
Gewicht	ca. 120 g
Programmierbar	Ja, Wochenprogramm
Display	LCD
Funktionen	Frostschutz, Urlaubsmodus, Tastensperre
Befestigung	Wandmontage (Schrauben und Dübel enthalten)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-10 °C bis 60 °C
Zertifizierungen	CE

Häufig gestellte Fragen - C10 Fantini Cosmi

Wie installiere ich den Fantini Cosmi C10 Thermostat?

Schalten Sie die Stromversorgung aus. Schließen Sie den Thermostat gemäß Anschlussplan an (Phase, Neutralleiter, Schaltausgang). Montieren Sie ihn auf einer Unterputzdose oder direkt an der Wand mit beiliegenden Schrauben und Dübeln. Schalten Sie den Strom wieder ein.

Wie programmiere ich die Heizzeiten?

Drücken Sie die Menütaste, wählen Sie den Wochentag, stellen Sie die gewünschte Zeit und Temperatur für jeden Heizblock ein. Bestätigen Sie mit OK. Das Gerät speichert das Programm automatisch.

Was bedeutet die Anzeige 'Frost' auf dem Display?

Der Frostschutzmodus ist aktiviert. Die Temperatur wird konstant bei ca. 5 °C gehalten, um ein Einfrieren der Anlage zu verhindern. Sie können den Modus über das Menü deaktivieren.

Muss ich die Batterie wechseln?

Nein, der Fantini Cosmi C10 wird direkt mit 230 V versorgt und benötigt keine Batterien. Bei einem Stromausfall bleiben die Einstellungen im internen Speicher erhalten.

Warum heizt die Heizung nicht, obwohl der Thermostat eingeschaltet ist?

Prüfen Sie, ob die Solltemperatur über der Isttemperatur liegt. Kontrollieren Sie die Sicherungen und ob der Heizkreis korrekt angeschlossen ist. Falls nötig, setzen Sie den Thermostat zurück.

Wie setze ich den Thermostat auf die Werkseinstellungen zurück?

Halten Sie die Menütaste für ca. 10 Sekunden gedrückt, bis das Display 'Reset' anzeigt. Bestätigen Sie mit OK. Alle Programme und Einstellungen werden gelöscht.

Kann ich den Thermostat selbst montieren?

Bei grundlegenden Elektrokenntnissen ist die Montage möglich. Andernfalls empfehlen wir einen Fachmann, um Fehler oder Gefahren zu vermeiden.

Welche Raumtemperatur ist ideal zum Heizen?

Eine Raumtemperatur von 20 °C bis 22 °C wird als behaglich empfunden. Für Energiesparen senken Sie die Temperatur nachts oder bei Abwesenheit um 3-4 °C.

Wie reinige ich den Thermostat?

Verwenden Sie ein weiches, trockenes Tuch. Keine scharfen Reinigungsmittel oder Wasser verwenden, da dies das Gerät beschädigen könnte.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com oder auf der Hersteller-Website www.fantinicosmi.it als PDF zum Download bereit.

BEDIENUNGSANLEITUNG C10 Fantini Cosmi

TERMOSTATI A CAPILLARE A SPIRALE PER AMBIENTI INDUSTRIALI SERIE C10--CAPILLARY THERMOSTAT WITH SPIRAL FOR INDUSTRIAL AMBIENTS TYPE C10--

CARATTERISTICHE COSTRUTTIVE GENERAL FEATURES

—Termostato per la regolazione della temperatura ambiente in capannoni, celle frigorifere, impianti di stagionatura, serre e quadri elettrici industriali.
–Thermostat suitable for temperature control in industrial environments, refrigeration and cooling cellars, greenhouses, electrical panels.
—Funzionamento a dilatazione di liquido
–Liquid expansion operation.
—Elemento sensibile con membrana in acciaio inossidabile.
–Stainless steel membrane sensor.
—Bulbo e capillare a spirale in rame stagnato
– Tinned copper spiral capillary;
-Basetta, coperchio e manopola in materiale termoplastico antiurto e autoestinguente V0 1.6mm.
-Base, cover and knob made of shock-proof self-extinguishing thermoplastic V0.
—Uscita dei collegamenti elettrici con passacavo in PVC
—PVC cable bushing entry;

-A richiesta:

-On request:

—Uscita dei collegamenti elettrici con pressacavo G1/2".
-G1/2" cable gland entry

CARATTERISTICHE TECNICHE SECONDO EN/UL/CSA 60730-1, EN/UL/CSA 60730-2-9:

TECHNICAL FEATURES ACCORDING TO EN/UL/CSA 60730-1, EN/UL/CSA 60730-2-9:

-Portata contatti 15(6)A 250V\~50Hz
- Contact rating 15(6)A 250V\~50Hz
-15A carico resistivo, 6A FLA/36LRA 240Vac 50/60Hz
-15A resistive load, 6A FLA/36LRA 240Vac 50/60Hz

Con contatti in AgCdO, dorati.

-SPDT microswitch, with silver and gold plated contacts
-Grado di protezione IP40
- Protection degree IP40
-Mezzo di connessione (conduttori esterni), morsetti a vite
-Wire connection (external wires), screw terminals
-Conduttori speciali connessi ai terminali per conduttori interni: conduttori idonei alle temperature resistenti al calore
-Special wires (joint to screw terminals for internal wires): wires suitable to the temperature, heatproof wires
—Temperatura massima dei morsetti per conduttori interni 130°C
- Maximum temperature of the terminals for internal wires 130^
–Limiti di temperatura della testa T85°C
-Maximum head temperature T85°C
—Classe d'isolamento I
-Insulation class I
-Microdisconnessione tipo 1B
—Micro/disconnection type 1B
-PTI dei materiali usati per l'isolamento PTI 175V
—Material PTI used for insulation PTI 175V
—Metodo di montaggio, da incorporare
-Mounting way, to be included (incorporated control)
—Temperatura di trasporto e immagazzinaggio -35T120°C
-Storage and transport temperature -35T120°C
-Periodo di sollecitazione elettrica delle parti isolanti, periodo lungo
—Period of electrical stress of the insulating parts, long period

0497

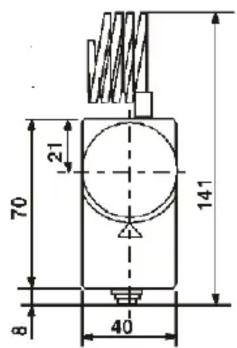

QUOTE D'INGOMBRO/DIMENSIONS

-Grado d'inquinamento 2
-Pollution degree 2
–Tensione impulsiva nominale 2.5kV
-Nominal impulse voltage 2.5kV
-Azione tipo 1
- Type 1 action
-Dispositivo di comando previsto per essere fornito esclusivamente ai costruttori dell'apparecchiatura
Microinterratore in commutazione a scatto rapido
—Categoria di resistenza al calore e al fuoco, categoria D
- Heatproof and fireproof category, D category
-All'aumento della temperatura:
-apre 1-2 chiude 1-4
-Rising temperature:
-Open1-2 close 1-4

CARATTERISTICHE TECNICHE SECONDO EN 60947-5-1: TECHNICAL FEATURES ACCORDING TO EN 60947-5-1:

Tensione nominale d'isolamento Nominal insulation tension				Ui 380~
Corrente nominale di impiego le: Continuous duty normal current:				Ith 15A
Corrente nominale di impiego le: Operating nominal current le:
		220V-	250V~	380V~
Carico resistivo Resistive load	AC-12	-	15A	10A
Carico induttivo Inductive load	AC-15	-	2,5A	1,5A
Corrente continua Direct current	DC-13	0,2A	-	-

TIPO TYPE	Scala Range	Precisione di taratura Calibration accuracy	Differenziale Differential	Temp.Max Bulbo Max bulb temp.
	°C	°C	K	°C
C10A2	0÷60	±2	2±0,5	80
C10B2	-20÷40	±2	2±0,5	60
C10C2	-35÷20	±2	2±0.5	50
