Type de produit	Thermostat programmable
Marque	Fantini Cosmi
Modèle	IntelliTherm C58
Dimensions (L x H x P)	130 x 80 x 17 mm
Alimentation	2 piles alcalines type AA 1,5V
Autonomie des piles	Environ 2 ans
Normes	EN 60730-1 et partie seconde
Courant de commutation	5(3)A 250V~
Plage de température Confort	2 à 62°C
Plage de température Économie	2 à 62°C
Différentiel	±0,25°C
Température antigel	5°C (programmable)
Degré de protection	IP20
Double isolement	Oui
Type de contact	Libre de tension
Programmation	Horloge 24h, pas de 30 minutes
Fonctions	Confort, Économie, Éteint, Antigel, Joker (1-240h)
Affichage	Température ambiante, heures de chauffe, températures min/max
Classification ErP	Classe IV, 2%
Sécurité	Protection antigel, double isolement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente agréé.

FOIRE AUX QUESTIONS - IntelliTherm C58 Fantini Cosmi

Comment installer correctement le thermostat IntelliTherm C58 ?

Pour installer le thermostat, montez-le à 1,5 mètre de hauteur, loin des sources de chaleur, fenêtres et portes. Assurez-vous que le socle soit fixé bien plat au mur. Effectuez les connexions électriques en connectant les bornes 1 et 2 au système de chauffage. Le borne 4 est libre pour d'autres usages. Insérez deux piles alcalines type AA en respectant la polarité. Pour plus de détails, consultez la notice.

Comment régler l'heure et la programmation ?

L'heure se règle avec les touches dédiées. La programmation s'effectue via la couronne de 24 heures divisée en secteurs de 30 minutes. Appuyez sur les touches de couleur (rouge pour Confort, bleu pour Économie, noir pour Éteint) pour assigner la température à chaque secteur. Le secteur clignotant change de couleur selon la température choisie.

Comment passer en mode été pour la climatisation ?

Déplacez le commutateur en position ÉTÉ (symbole soleil). Le système se prépare pour le fonctionnement de la climatisation. Les secteurs rouges de la couronne indiquent les périodes d'allumage du système de climatisation, les autres couleurs indiquent les coupures.

Que faire si l'écran affiche le symbole de pile clignotant ?

Le symbole de pile clignotant indique que la charge des piles est insuffisante. Remplacez les deux piles alcalines type AA par des neuves dans les 15 jours, sinon le thermostat s'éteindra automatiquement et affichera "OFF". Le remplacement n'efface pas les programmes.

Comment utiliser la fonction Joker pour une température temporaire ?

La fonction Joker permet d'exclure temporairement le programme automatique pendant 1 à 240 heures. Appuyez sur la touche de la couleur souhaitée (Confort, Économie ou Éteint) pour activer cette température en continu. Passé le temps programmé, le retour au programme automatique se fait automatiquement.

Comment visualiser les températures minimale et maximale du jour précédent ?

Placez le commutateur en position ECONOMIE pour afficher la température minimale ou en position CONFORT pour la température maximale. L'écran affiche alors la température et l'heure à laquelle elle a été mesurée. Déplacez ensuite le commutateur en position PROG pour revenir.

Comment réinitialiser le thermostat aux réglages d'usine ?

Appuyez quelques secondes sur la touche de réinitialisation (souvent marquée RST). Toutes les programmations seront annulées et le programme standard d'usine sera rétabli.

Que signifie le dip switch antigel et comment l'utiliser ?

Le dip switch situé en haut permet de programmer la protection antigel à 5°C. En position HAUT, le thermostat maintient une température de 5°C pour protéger le système du gel. En position BAS, le système est complètement éteint. Cette sélection doit être faite à l'installation avant d'insérer les piles.

Comment connecter le thermostat au système de chauffage ?

Connectez les bornes 1 et 2 au système de chauffage avec deux fils, en remplaçant un thermostat existant. Quand la température augmente, le relais ouvre les bornes 1-2 et ferme 1-4. Le borne 4 est optionnel pour signalisation. Assurez-vous que l'installation soit faite par un professionnel.

L'appareil est-il compatible avec un système de climatisation ?

Oui, le thermostat dispose d'un commutateur été/hiver. En mode été, il contrôle la climatisation : les secteurs rouges indiquent les périodes de refroidissement. Les températures Confort et Économie sont réglables avec les touches correspondantes.

MODE D'EMPLOI IntelliTherm C58 Fantini Cosmi

Conforme aux normes EN 60730-1 et partie seconde

Portata contatti 5 (3)A 250V c.a.

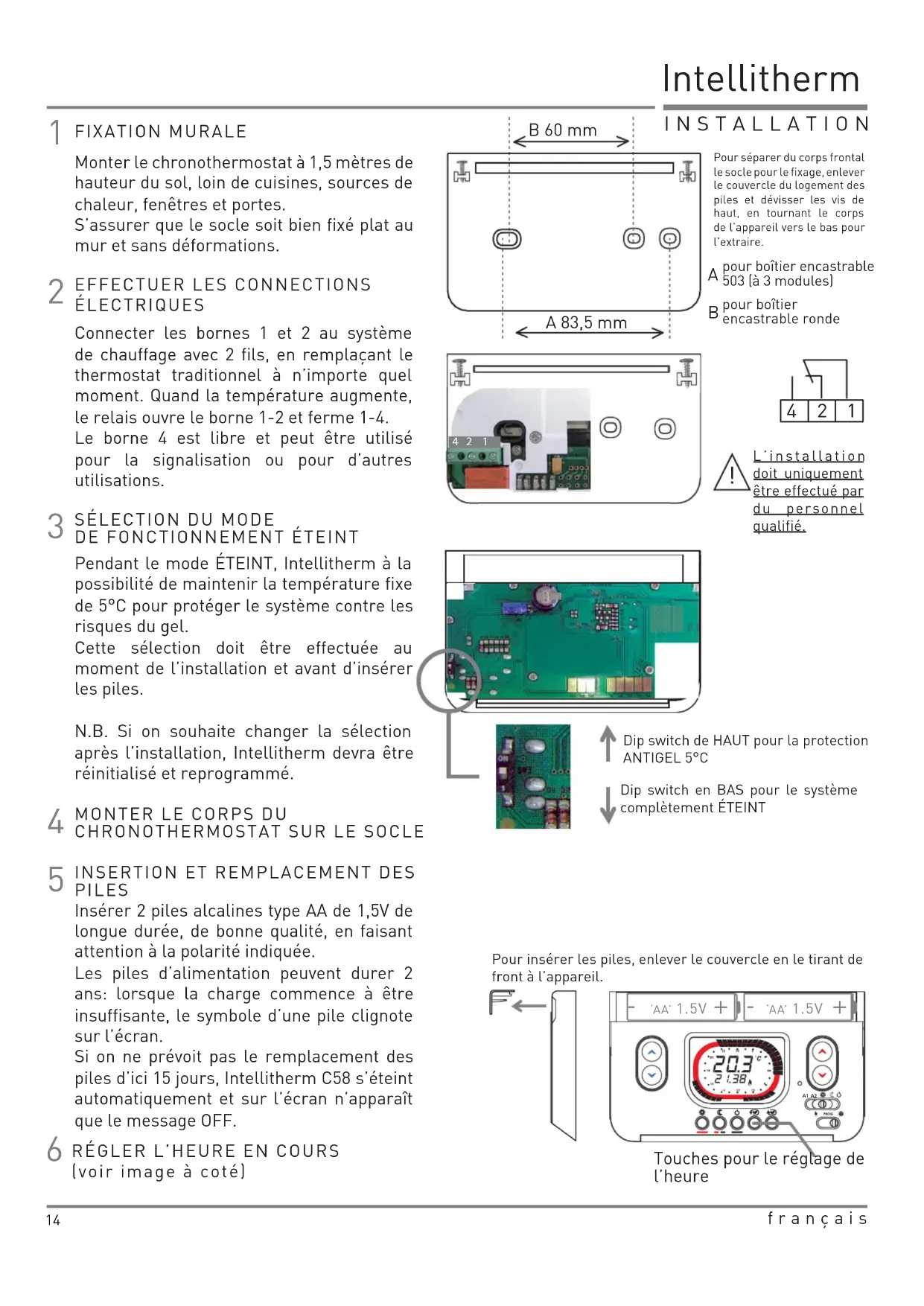

Monter le chronothermostat à 1,5 mètres de hauteur du sol, loin de cuisines, sources de chaleur, fenêtres et portes.

S'assurer que le socle soit bien fixé plat au mur et sans déformations.

2 Effectuer les connections électriques

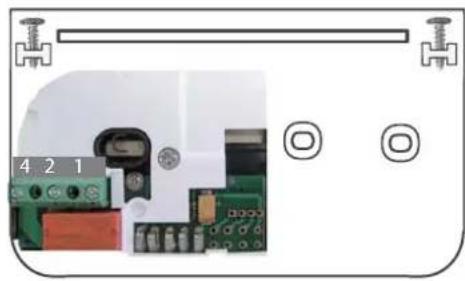

Connecter les bornes 1 et 2 au système de chauffage avec 2 fils, en remplaçant le thermostat traditionnel à n'importe quel moment. Quand la température augmente, le relais ouvre le borne 1-2 et ferme 1-4.

Le borne 4 est libre et peut être utilisé pour la signalisation ou pour d'autres utilisations.

3 Selection du mode de fonctionnement ETEINT

Pendant le mode ÉTEINT, Intellitherm a la possibilité de maintenir la température fixe de 5°C pour protéger le système contre les risques du gel.

Cette sélection doit être effectuée au moment de l'installation et avant d’insérer les piles.

N. B. Si on souhaite changer la sélection après l'installation, Intellitherm devra être réinitialisé et reprogrammé.

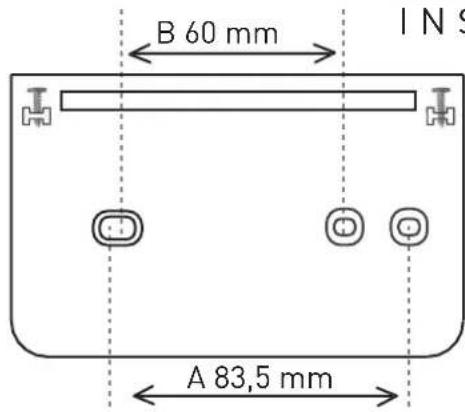

Monterlecorpsdu

Insérer 2 piles alcalines type AA de 1,5V de longue durée, de bonne qualité, en faisant attention à la polarité indiquée.

Les piles d'alimentation peuvent durer 2 ans : lorsque la charge commence à être insuffisante, le symbole d'une pile clignote sur l'écran.

Si on ne prévoit pas le remplacement des piles d'ici 15 jours, Intellitherm C58 s'éteint automatiquement et sur l'écran n'apparaît que le message OFF.

Installation

Pour séparer du corps frontal le socle pour le fixage, enlever le couvercle du logement des piles et dévisser les vis de haut, en tournant le corps de l'appareil vers le bas pour l'extraire.

L'installation doit uniquement être effectuée par du personnel qualifié.

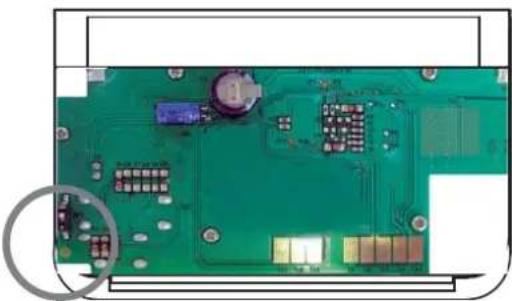

Dip switch de HAUT pour la protection ANTIGEL 5°C

Dip switch en bas pour le système complètement ÉTEINT

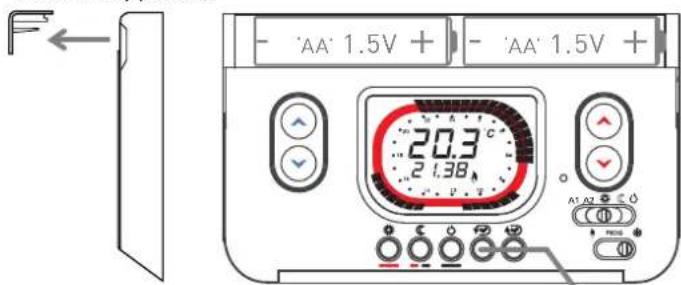

Pour insérer les piles, enlever le couvercle en le tirant de front à l'appareil.

Touches pour le réglage de l'heure

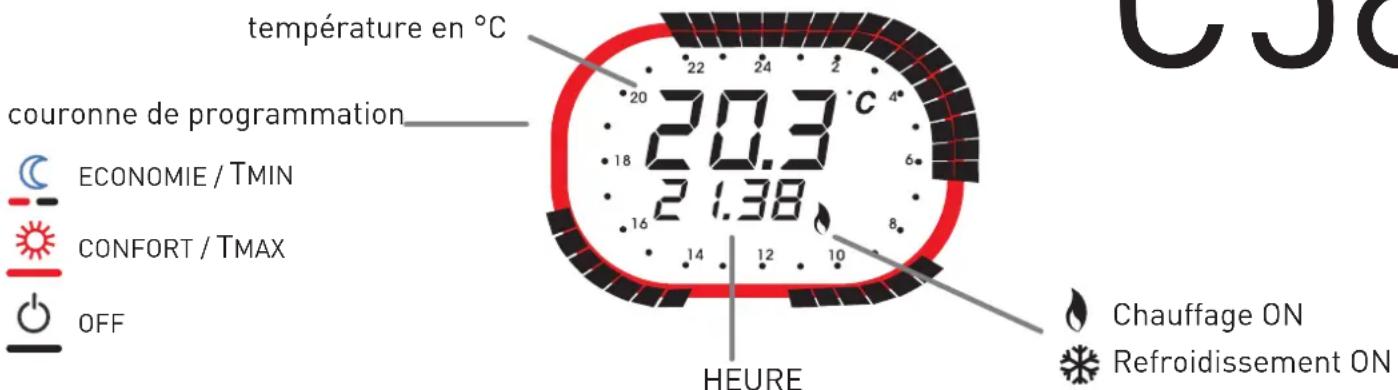

La couronne de programmation représente une horloge de 24 heures partagée en secteurs de 30 minutes. La couleur des secteurs indique la température programmée pour cette période de temps.

Touches de réglage de la température minimale TMIN/ECONOMIE de à 62°C

Touches de programmation de la température.

ECONOMIE/TMIN

CONFORT/TMAX

OFF

À chaque pression d'une des trois touches, le secteur clignotant deviendra de couleur correspondante à la température assignée.

Reinitialisation

En appuyant quelques secondes, toutes les programmations s'annulent et le programme standard se rétablit.

Chauffage ON

Refroidissement ON

COMMUTATEURS

Touches de réglage de la température maximale TMAX/CONFORT de à 62°C

A1 ou A2

Fonctionnement avec programme automatique journalier

Confort/tmax

Maintient constante la température de CONFORT établie avec les touches TMAX.

Economie/tmin

Maintient constante la température de ECONOMIE établie avec les touches TMIN.

Maintient le système éteint ou avec fonction ANTIGEL 5°C

Avec le commutateur en position, le système se prépare pour le fonctionnement du chauffage. Avec le commutateur en position, le système de climatisation se met en marche.

Après l'installation et la connexion du C58, on peut utiliser le programme journalier avec les horaires et les températures déjà établies d'usine, en positionnant le commutateur sur la fonction A1 ou A2

A1A2

Vérifier que le commutateur soit en position pour le fonctionnement du chauffage.

A1 programme pour les jours ouvrables

A2 programme pour les jours fériés

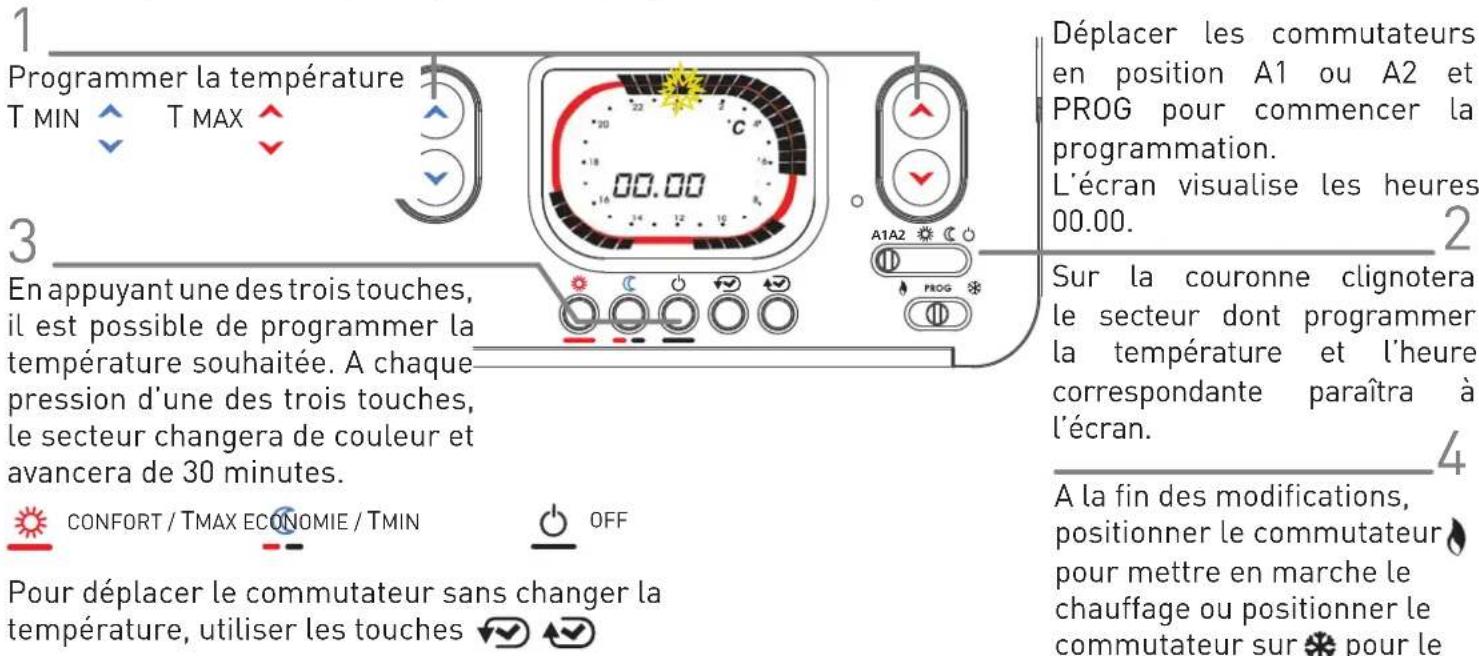

Pour chaque 30 minutes, il est possible de programmer la température souhaitée

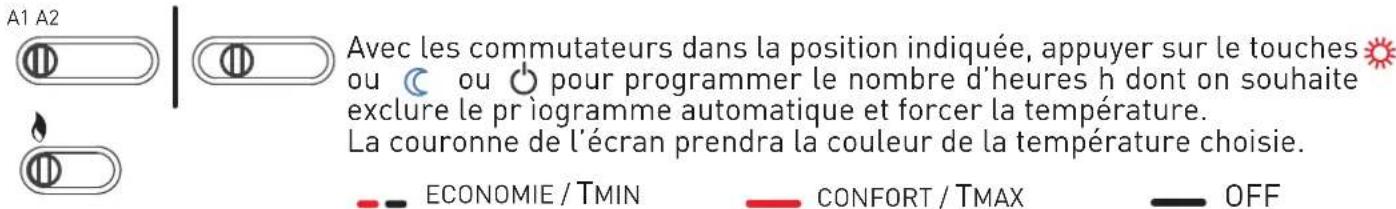

Avec C58, il est possible d'exclure temporairement le programme automatique à n'importe quel moment, sans le modifier, pour obtenir toujours et en continuité la température souhaitée de 1 à 240 heures (confort, économie, éteint).

Passé le temps programme, C58 retournera au programme automatique. Pour réduire ou exclure la période "Joker" avant le temps prévu, appuyer sur une touche de couleur différente à celui de la couronne sur l'écran.

FONCTIONSAVANCE

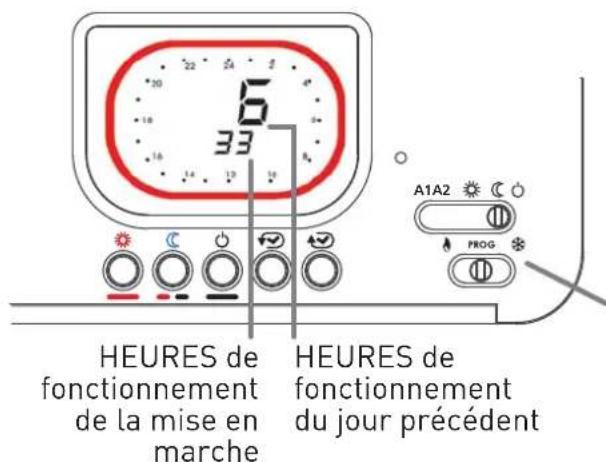

Avec C58 il est possible de savoir pour combien d'heures la chaleur a été demandée le jour précédent (relais fermé - ON) et dès le début du fonctionnement du Intellitherm (collocation des piles ou réinitialisation).

En positionnant les commutateurs comme indiqué, les heures d'utilisation du chauffage seront visualisées à l'écran.

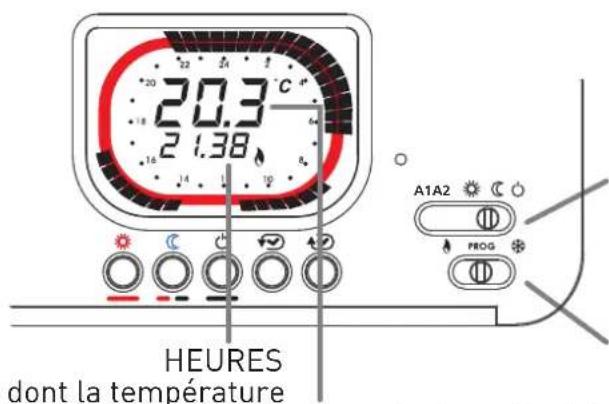

Température d'ambiance minimale et maximale du jour précédent

Avec Intellitherm C58 il est possible de vérifier la température MINIMALE et MAXIMALE que l'ambiance a atteinte le jour précédent et l'heure dont elle a été mesurée.

Déplacer le commutateur en position C ECONOMIE pour dire la température MINIMALE o en position CONFORT pour dire la température MAXIMALE.

Déplacer le commutateur en position PROG

Température d'ambiance MAXIMALE ou MINIMALE

Quand on déplace le commutateur en position ÉTE, C58 se prépare pour le fonctionnement du système de CLIMATISATION. Avec les touches rouges on règle la température de CONFORT/T. MAX à maintenir dans l'ambiance. Par conséquent, les secteurs rouges de la couronne à l'écran indiquent les périodes d'allumage du système de climatisation ; par contre les secteurs d'autre couleur indiquent les périodes de coupure.

Caractéristiques techniques

Conforme aux normes EN 60730-1 et parties secondes

Courant de commutation 5(3)A 250V

Micro Déconnexion [1BU]

Logiciel classe A

Contact de commutation libre de tension

Réglage de la température - CONFORT de 2 à 62°C - ECONOMIE de à 62°C

Différentiel + / - 0,25°C

Gradient thermique de référence 4°C/h

Éteint avec possibilité de protection antigel (5^) programmable avec dip switch

Température d'ambiance maximale T45

Double isolement

Degré de protection IP20

Degré de pollution 2

Alimentation sans connexion à la ligne électrique avec 2 piles alcalines type AA de 1,5V (durée 2 ans).

Contrôle automatique de l'état de charge des piles avec signalisation à l'écran en cas de charge insuffisante.

Remplacement des piles sans perte des données programmes.

Commutateur pour le fonctionnement d'hiver ou d'été Touche de réinitialisation pour rétablir le programme précédemment établi.

Dimensions: 130 × 80 × 17 mm.

Classification ErP: Classe ErP IV; 2% (Reg. EU 811/2013 - 813/2013)
