MANUAL DE USUARIO AX 180 TRITTON

©2013 Mad Catz Europe, Ltd. 1-2 Shenley Pavilions, Chalkdell Drive. Shenley Wood, Milton Keynes, Buckinghamshire MK5 6LB, Reino Unido (UK). Mad Catz, TRITTON y los logotipos de Mad Catz y TRITTON son marcas comerciales o marcas comerciales registradas de Mad Catz Interactive, Inc., sus subsidiarias y afiliados. La forma y el diseño de este producto son un vestido comercial de Mad Catz Interactive, Inc., sus subsidiarias y afiliados. El resto de nombres y de las imágenes del producto son marcas comerciales o marcas comerciales registradas de sus dueños respectivos. Hecho en China. Reservados todos los derechos. Las características, el aspecto y las especificaciones del producto pueden ser objeto de modificación sin previo aviso. Por favor guarde esta información para su consulta en el futuro.

©2013 Mad Catz Europe, Ltd. 1-2 Shenley Pavilions, Chalkdell Drive. Shenley Wood, Milton Keynes, Buckinghamshire MK5 6LB, Reino Unido (UK). Mad Catz, TRITTON, el logotipo de Mad Catz y el logotipo de TRITTON son marcas comerciales o marcas comerciales registradas de Mad Catz Interactive Inc., sus subsidiarias y afiliados. La forma y el diseño de esto producto son un vestido comercial de Mad Catz Interactive Inc., sus subsidiarias y afiliados. Microsoft, Kinect, Xbox, Xbox LIVE, Xbox 360, y los logotipos de Xbox son marcas comerciales del grupo de empresas de Microsoft. PlayStation, XMB y PS3 son marcas comerciales o marcas comerciales registradas de Sony Computer Entertainment Inc. (SCEI). Este producto no está patrocinado, recomendado o no se autorizado por Microsoft o SCEI. El resto de nombres y de las imágenes del producto son marcas registradas o marcas registradas de sus dueños respectivos. Hecho en China. Reservados todos los derechos. Las características, el aspecto y las especificaciones del producto pueden ser objeto de modificación sin previo aviso. Por favor guarde esta información para su consulta en el futuro.

©2013 Mad Catz Europe, Ltd. 1-2 Shenley Pavilions, Chalkdell Drive. Shenley Wood, Milton Keynes, Buckinghamshire MK5 6LB, Reino Unido (UK). Mad Catz, TRITTON y los logotipos de Mad Catz y TRITTON son marcas comerciales o marcas comerciales registradas de Mad Catz Interactive, Inc., sus subsidiarias y afiliados. La forma y el diseño de este producto son un vestido comercial de Mad Catz Interactive, Inc., sus subsidiarias y afiliados. El resto de nombres y de las imágenes del producto son marcas comerciales o marcas comerciales registradas de sus dueños respectivos. Hecho en China. Reservados todos los derechos. Las características, el aspecto y las especificaciones del producto pueden ser objeto de modificación sin previo aviso. Por favor guarde esta información para su consulta en el futuro.

Contenido del paquete 3

Instrucciones de montaje del micrófono 4

Control en línea 5

Conexión a

Xbox 360 ^® 6

PlayStation ^® 3....10

Wii U GamePad ™ / Mobile Devices 12

PC / Mac 14

Garantía 16

Apoyo Técnico 17

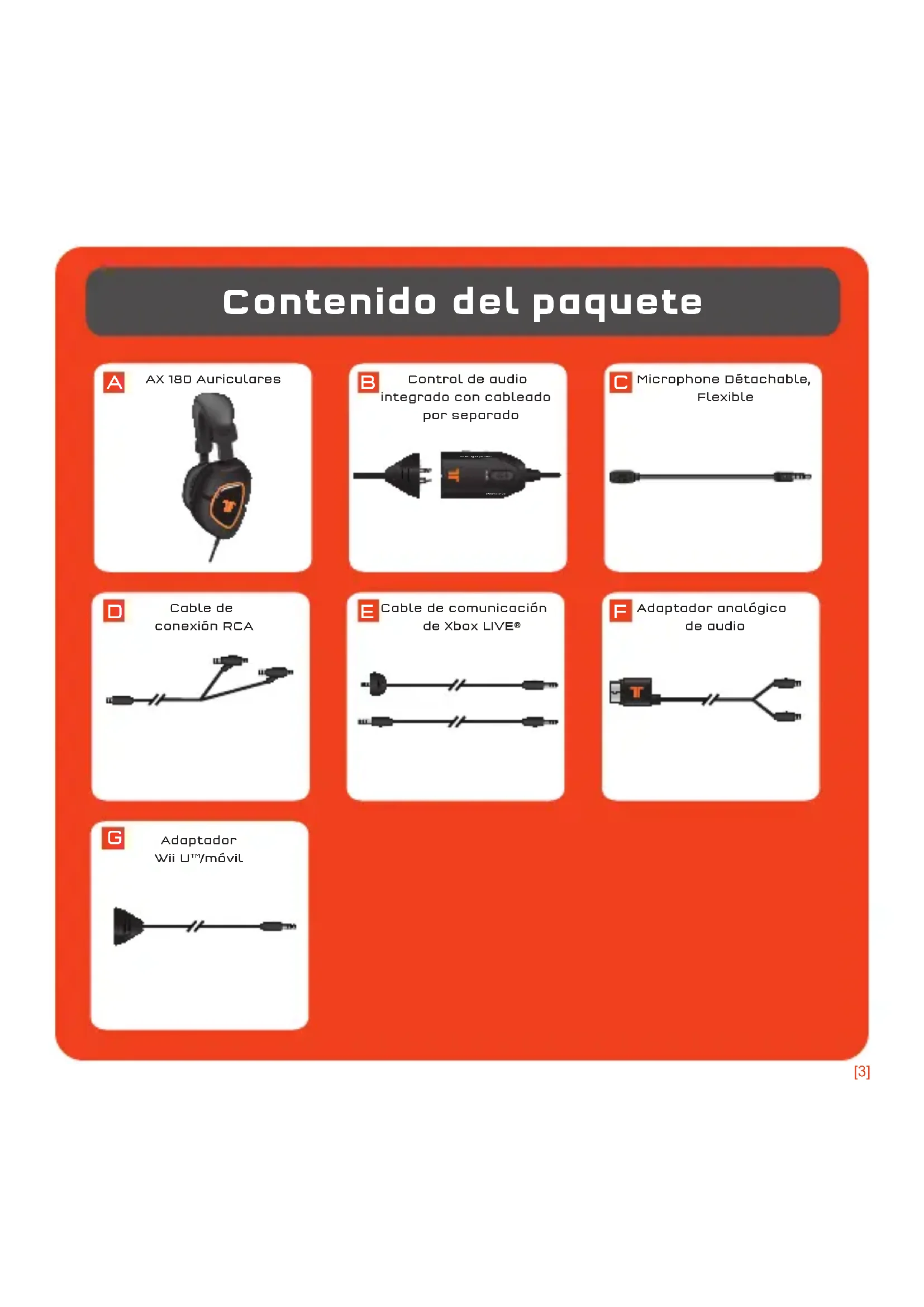

Contenido del paquete

A
AX 180 Auriculares

B
Control de audio
integrado con cableado por separado

C

D
Cable de
conexión RCA

E
Cable de comunicación de Xbox LIVE®

F
Adaptador anológico de audio

G
Adaptador
Wii U™/móvil

Instrucciones de montaje del micrófono

Para insertar el micrófono en los auriculares, alinee el pequeño punto señalado en el micrófono con el punto de los auriculares.
2 Empuje con firmeza y presione hasta que el micrófono esté en su alojamiento.
3 Gire el micrófono 90° de rotación sinistrósum.

Arco ajustable

Arco de soporte y orejeras de auriculares acolchados

Micrófono flexible y desmontable

Silenciador de micrófono: Deslice el interruptor del silenciador del micrófono hacia abajo para eliminar el sonido del mismo, así los demás no podrán oírle.
2. Columnen y Silencio (mute) principales: Utilícelos para ajustar el volumen principal del sonido del juego. Presione para silenciar todo el sonido del juego.
Interruptor Xbox/PS3: Activa el micrófono de los auriculares para su uso con la consola pertinente.
4 control de volumen en línea con ruptura.
Puerto de Xbox LIVE: Utilículo para la conexión a Xbox LIVE.
Control de comunicación por voz y SVM: Utilícelo para ajustar el volumen de las voces de los demás jugadores. SVM = Monitoreo de Voz Seleccionable. SVM permite al usuario oír su propia voz a través de los auriculares. Pulse para encender/apagar SVM.

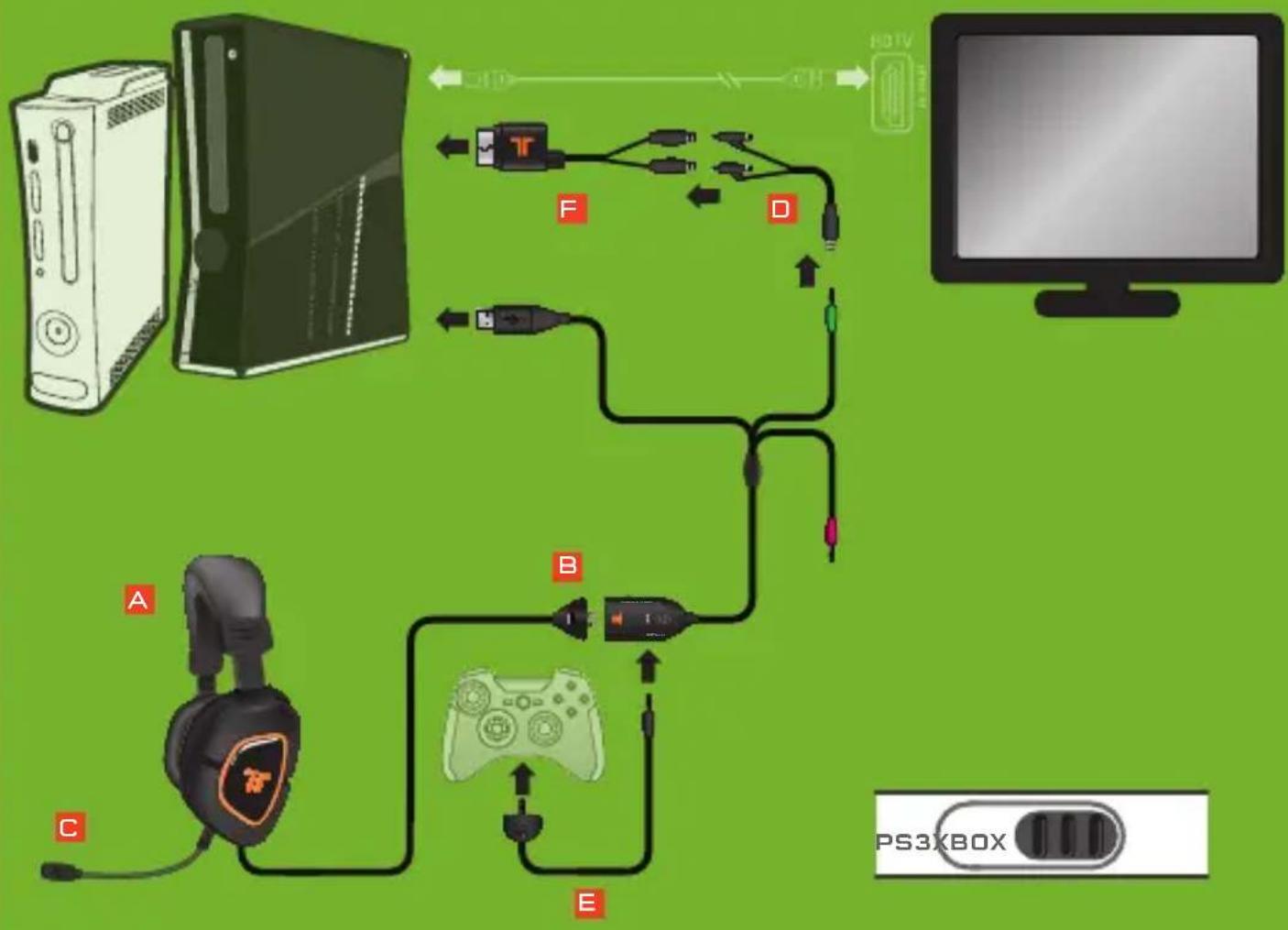

Conexión a Xbox 360

1 Introduzca el conector USB en un puerto USB de la consola.
Enchufe el conector verde de 3,5 mm "Auriculares" en el cable de conexión RCA.
3 Enchufe el cable de conexión RCA a las salidas analógicas del cable AV de la consola.
4 Conecte el adaptador análogo de audio al puerto AV de la consola.
En el control en línea, coloque el interruptor de Xbox/PS3 en la posición de Xbox.
6 Asegúrese de conectar el cable de comunicación de Xbox LIVE en el orden adecuado:

A. Conecte el cable de Xbox LIVE en el puerto Xbox LIVE del controlador en línea.
B. Conecte el disco lateral del cable de la Xbox LIVE al controlador compatible de la Xbox 360.

XBOX - HDMI

PIEzAS nECESARIAS InCLUÍDAS En LA CAjA (VER LA PáGlnA 3)


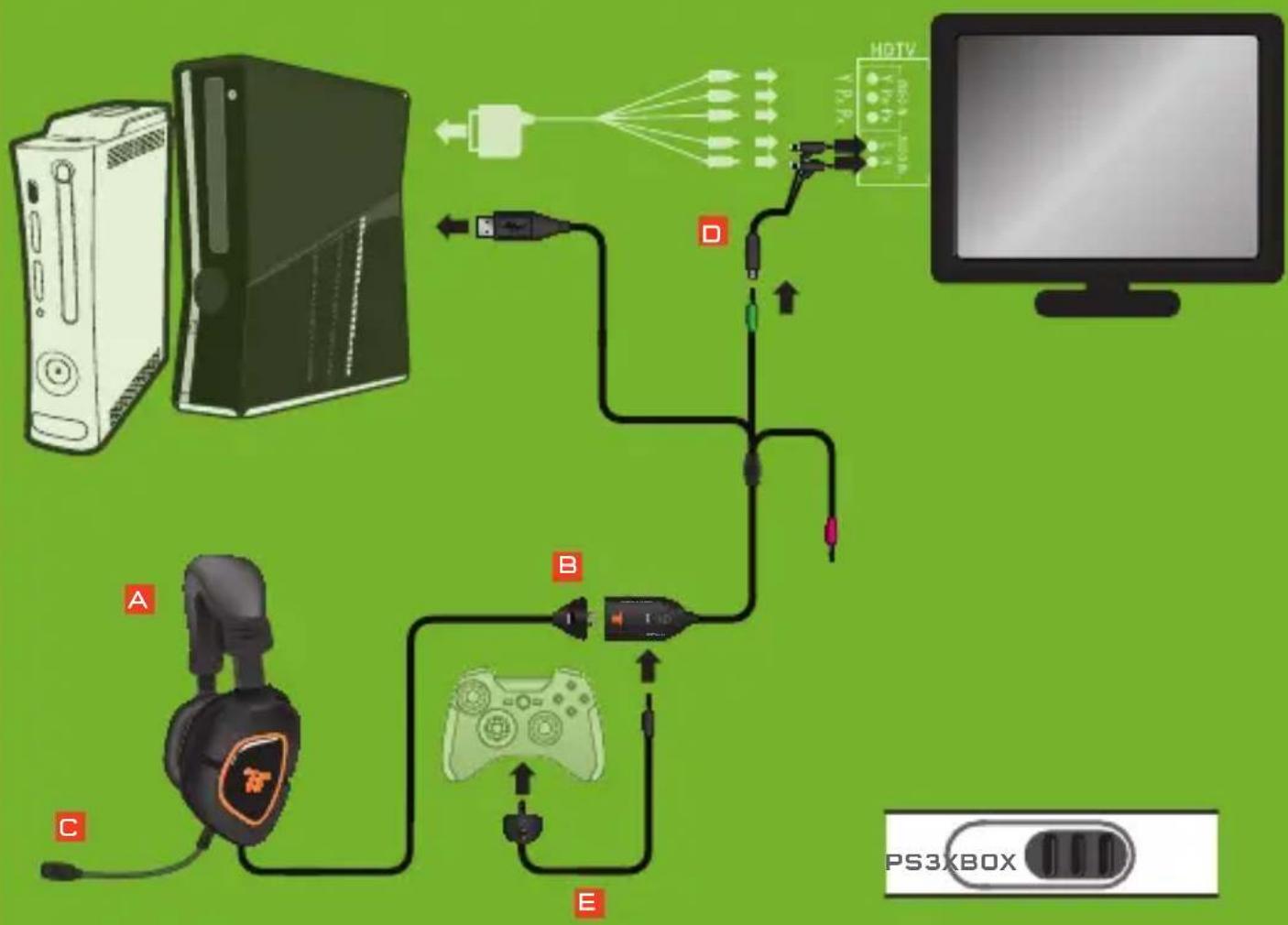

Conexión a Xbox 360

1 Introduzca el conector USB en un puerto USB de la consola.
2 Enchufe el conector verde de 3,5 mm "Auriculares" en el cable de conexión RCA.
3 Enchufe el cable de conexión RCA a las salidas analógicas del cable AV de la consola.
4 En el control en línea, coloque el interruptor de Xbox/PS3 en la posición de Xbox.
5 Asegúrese de conectar el cable de comunicación de Xbox LIVE en el orden adecuado:

A. Conecte el cable de Xbox LIVE en el puerto Xbox LIVE del controlador en línea.

B. Conecte el disco lateral del cable de la Xbox LIVE al controlador compatible de la Xbox 360.

XBOX - componentes/VGA/compuestos

PIEzAS nECESARIAS InCLUÍDAS En LA CAjA (VER LA PáGlnA 3)

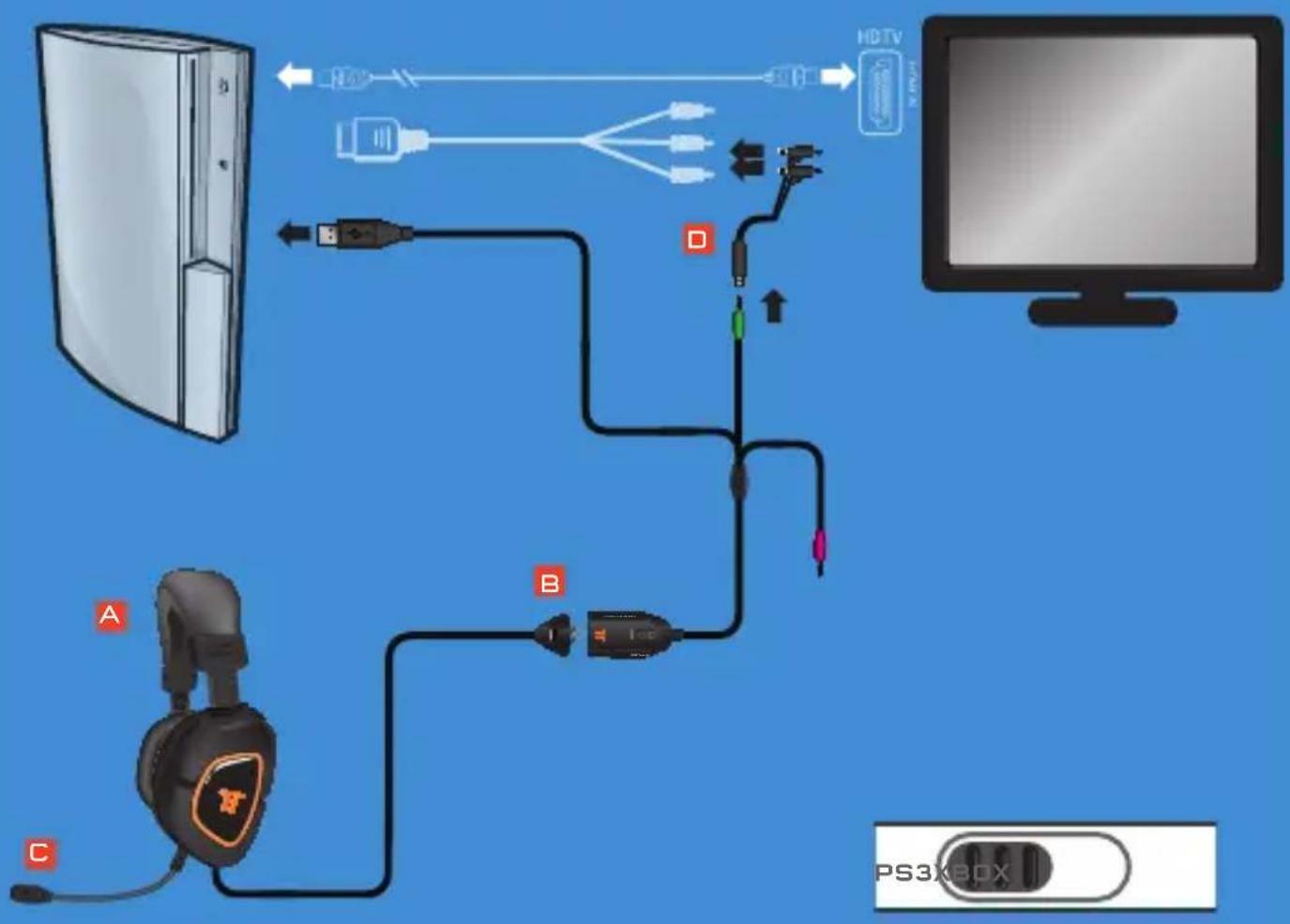

1 Introduzca el conector USB en un puerto USB de la consola.

2 Enchufe el conector verde de 3,5 mm "Auriculares" en el cable de conexión RCA.

3 Enchufe el cable de conexión RCA a las salidas analógicas del cable AV.

4 En el control en línea, coloque el interruptor de Xbox/PS3 en la posición de PS3.

PlayStation®Network

En la PS3, diríjase a Ajustes > Ajustes de sonido y cambie la opción de la salida de audio a "Conector de entrada de audio /SCART/AV MULTI".

En la PS3, diríjase a Ajustes > Configuración accesoria > Configuración del dispositivo de audio y establezca tanto para la entrada como para la salida la opción "TRITTON AX 180 Headset". Podrá ver una confirmación visual de que el micrófono funciona si se desplaza el gráfico de barra.

PS3

PIEzAS nECESARIAS InCLUÍDAS En LA CAjA (VER LA PáGInA 3)


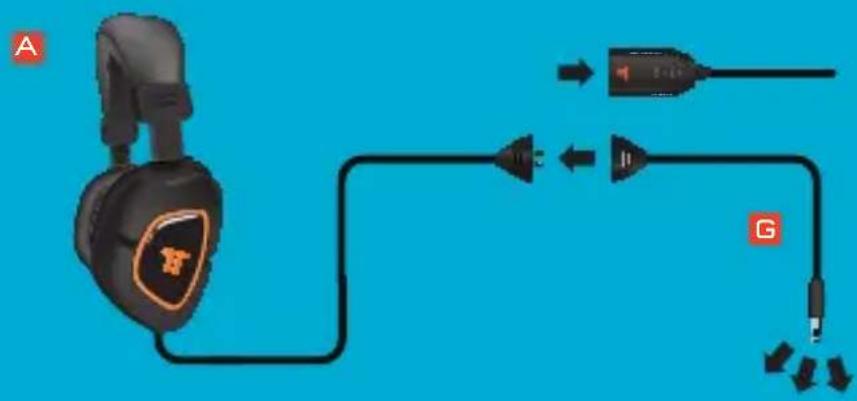

Conexión a dispositivos Wii U/móviles

1 Desconecte los auriculares del cable de entrada.
2 Conecte los auriculares al adaptador Wii U/móvil.
3 Conecte el jack de 3,5 mm a la salida de auriculares del dispositivo.

Wii U/móviles

PIEzAS nECESARIAS InCLUÍDAS En LA CAjA (VER LA PáGlnA 3)

A G

1 Conecta el conector USB a algún puerto de USB disponible.

2 Estándar: Conecta el conector rosa de 3,5 mm y el conector verde de 3,5 mm a la tarjeta de sonido del PC. Coloca el conmutador de la Fuente de Audio del mando en línea en PC2.

Opcional: Para utilizar por separado los mandos de audio para voz y juego, no utilices el conector rosa de 3,5 mm. Coloca el conmutador de la Fuente de Audio del control en línea en PC1. Coloca la entrada de audio a través del Panel de Control en "TRITTON AX 180 Headset."

Mac: El conector de micrófono rosa de 3,5 mm no se utiliza. Coloca el conmutador de la Fuente de Audio del control en línea en PC1. Coloca la entrada de audio en el Panel de Preferencias del Sistema de Sonido en "TRITTON AX 180 Headset."

PC / Mac

PIEzAS nECESARIAS InCLUÍDAS En LA CAjA (VER LA PáGlnA 3)

Mad Catz garantiza que este producto estará libre de defectos en materiales y mano de obra durante la vigencia de la garantía. Se extiende esta garantía limitada de dos (2) años exclusivamente a usted, el comprador original, y no podrá traspasarse a otra persona. Si se presenta algún defecto cubierto por esta garantía Y presenta comprobante de compra, Mad Catz, a su criterio, reparará o repondrá el producto sin cargo alguno.

La garantía limitada de dos (2) años de Mad Catz sólo se aplica a los compradores de Norteamérica y Europa. El único remedio que se ofrece es la reparación o reposición del producto de Mad Catz. La responsabilidad de Mad Catz en ningún caso excederá el precio de compra original del producto. Esta garantía no corresponderá a: (a) desgaste normal o mal uso del producto; (b) productos empleados para fines industriales, profesionales o comerciales; (c) productos alterados o modificados.

NORTEAMÉRICA Y EUROPA

Para solicitar servicio al amparo de la garantía:

1. Obtén un número de autorización asignado por el Soporte Técnico de Mad Catz siguiendo UNO de los siguientes métodos:

a. Enviar un ticket de soporte en http://support.madcatz.com
b. Llamar al centro de Soporte Técnico de Mad Catz más cercano:

• Norteamérica: [phone] (EE.UU.) o [phone] (fuera de los EE.UU.)
• Reino Unido: 08450 508418
• Europa (fuera del Reino Unido): [phone]
• Francia: 01 82 88 01 80
• Alemania: 089-21094818
• España: 93 181 63 94

Una vez se te asigne un número de autorización, haz lo siguiente:

1. Envíe el producto a Mad Catz porte pagado.
2. Adjunte copia del comprobante de compra original en el que figura la fecha de compra.
3. Adjunte la dirección completa a la cual debamos enviarle el producto, así como los números telefónicos donde podremos comunicarnos con usted durante el día y primeras horas de la noche.

APOYO tÉCnICO

Apoyo en línea: http://support.madcatz.com

Teléfono Norteamérica: de lunes a viernes (con excepción de los días festivos en EE.UU.), [phone] (sólo desde EE.UU.) o [phone] (desde otros países).

Teléfono España: de lunes a viernes (con excepción de los días festivos), 93 181 63 94.

Teléfono Reino Unido: de lunes a viernes (con excepción de los días festivos), 08450 508418.

Teléfono Europa (fuera del Reino Unido): de lunes a viernes (con excepción de los días festivos), [phone].

PreCAUCIOneS

• La exposición a largo plazo a música u otros sonidos en niveles altos de volumen en los auriculares puede causar lesiones auditivas. Se recomienda evitar niveles de volumen extremos al utilizar auriculares, especialmente si se los usa por períodos prolongados.
• Use este equipo únicamente del modo previsto.
• Para evitar riesgo de incendio o de descarga eléctrica, no exponga este equipo a la lluvia ni a la humedad. No lo utilice a menos de 9 metros de depósitos de agua como piscinas, bañeras o fregaderos.
• Para evitar descargar eléctricas, no desmonte el equipo. Encargue las reparaciones únicamente a técnicos cualificados.
• Nunca introduzca en el producto objetos de ningún tipo distintos de los elementos autorizados, ya que pueden entrar en contacto con puntos de tensión peligrosa o cortocircuitar piezas que podrían provocar incendios o descargas eléctricas.
• Deje inmediatamente de utilizar este equipo si empieza a sentir cansancio o si experimenta incomodidad o dolor en las manos y/o brazos mientras utiliza el equipo. Si persistiesen los síntomas citados, consulte a un médico.
• Evite usar este equipo durante largos espacios de tiempo. Haga pausas cada 30 minutos.
• Tienda todos los cables de modo que no sea probable que se pisen o que se tropiece con ellos. Asegúrese de que los cables no se colocan en posiciones o en zonas donde puedan resultar oprimidos o dañados.
• No enrolle este cable alrededor de ninguna parte del cuerpo de una persona.
• No permita que los niños jueguen con cables.
• Este producto contiene las piezas pequeñas que pueden causar estrangular si están tragadas. No previsto para el uso por los niños bajo 3 años de la edad.

PreCAUCIOneS

Estados Unidos y Canadá:

De acuerdo con las disposiciones legales, algunos de estos dispositivos digitales de clase B han sido probados por Mad Catz, Inc., 7480 Mission Valley Road, Suite 101, San Diego, CA 92108, y cumplen con la sección 15 de las normas FCC y con la norma canadiense RSS-210 que establece los límites para proporcionar protección razonable frente a interferencias negativas en instalaciones residenciales. Estos dispositivos usan, generan y pueden radiar energía de radio frecuencia y, si no se instalan y usan de acuerdo a las instrucciones, pueden causar interferencias perjudiciales para las comunicaciones de radio. No existe ninguna garantía de que no se produzcan interferencias en ningún lugar o con ningún uso en particular. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que pueda causar el funcionamiento no deseado.

Exposición a la emisión de frecuencias de radio:

La potencia de salida emitida por el mando se encuentra dentro de los límites de frecuencia de radio de la FCC para este tipo de dispositivo, si no se modifi ca y se utiliza tan y como se indica en las instrucciones y el mando se maneja según las indicaciones de los estándares de seguridad de frecuencia de radio, que refl ejan el acuerdo en la comunidad científi ca, y por lo tanto el fabricante confía en que la radio inalámbrica interna del dispositivo es completamente inofensiva para el usuario. El nivel de energía emitida es muy inferior a la energía electromagnética por dispositivos inalámbricos como teléfonos móviles. Sin embargo, el uso de radios inalámbricas estará restringido en determinadas situaciones (como en aviones, por ejemplo). Si no está seguro de las restricciones que se aplican en tu caso, tendrá que solicitar permiso antes de encender, conectar o utilizar el mando.

DECLARACIÓN DE CONFORMIDAD PARA LA U.E.:

Según lo exigido, ciertos productos de éstos han sido probados y están de conformidad con los requerimientos de las directivas de la Unión Europea 2002/95/EC, 2002/96/EC, y 2004/108/EC. El signatario autorizado del fabricante es Mad Catz, Inc., 7480 Mission Valley Road, Suite 101, San Diego, CA 92108. 04/13
