MANUAL DE UTILIZADOR AX 180 TRITTON
Conteúdo da embalagem 3
Instruções para Inserção do Microfone 4
Controlador em linha 5
Ligar à
Xbox 360 ^® 6
PlayStation ^® 3 10
Wii U GamePad ™ / Mobile Devices 12
PC/Mac 14
Garantia 16
Suporte Técnico 17

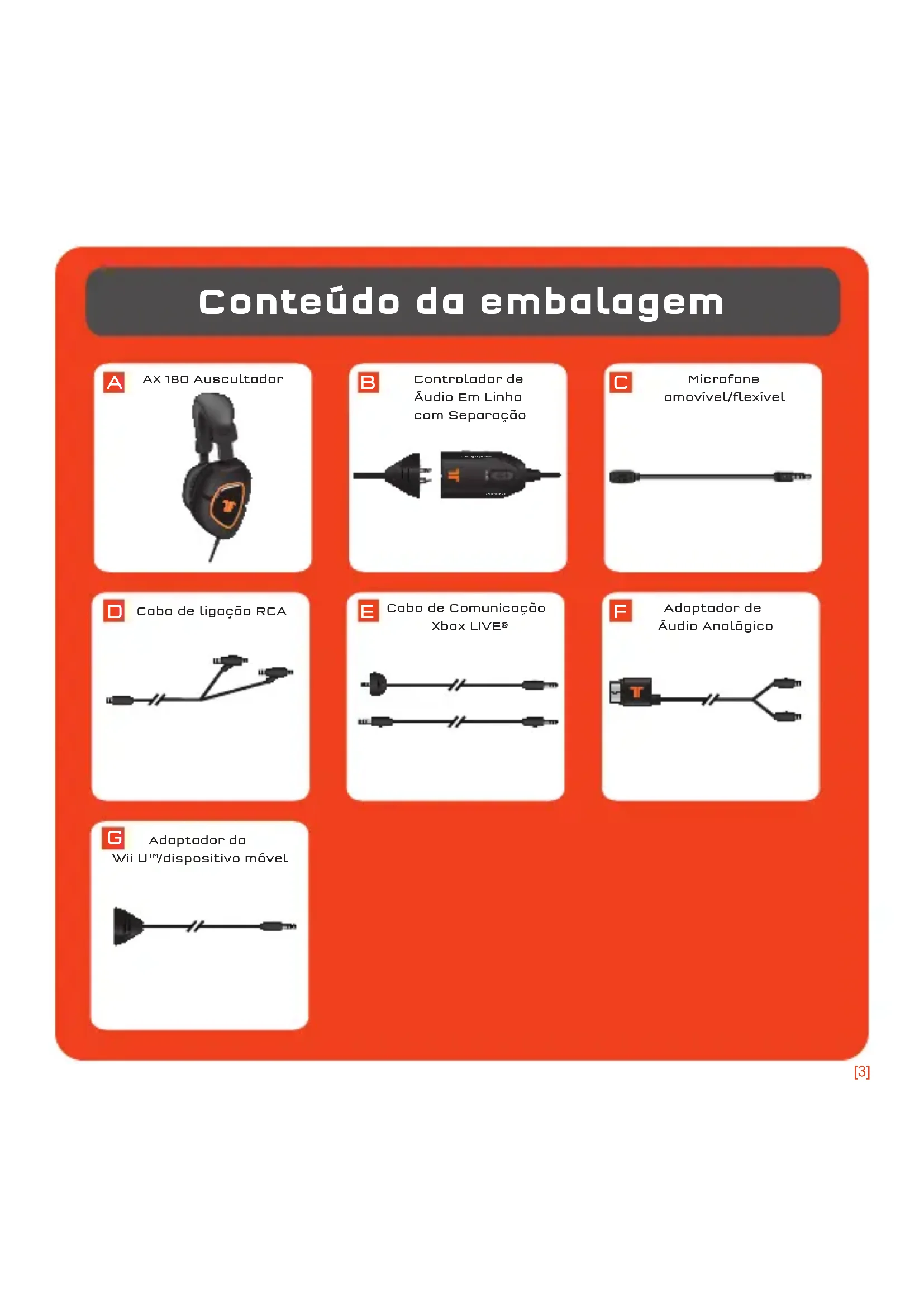

Conteúdo da embalagem
B
Controlador de
Áudio Em Linha
com Separação
C
Microfone
amovível/flexível
D
Cabo de ligação RCA
E
Cabo de Comunicação
Xbox LIVE®
F
Adaptador de
Áudio Analógico
G
Adaptador da
Wii U™/dispositivo móvel
Instruções para Inserção do Microfone
1 Insira o microfone nos auscultadores alinhando o pequeno pondo do microfone com o pequeno ponto dos auscultadores.
2 Encaixe correctamente o microfone.
3 Rode o microfone no sentido dos ponteiros do relógio até parar.
Suporte ajustável
Microfone amovível/ flexível

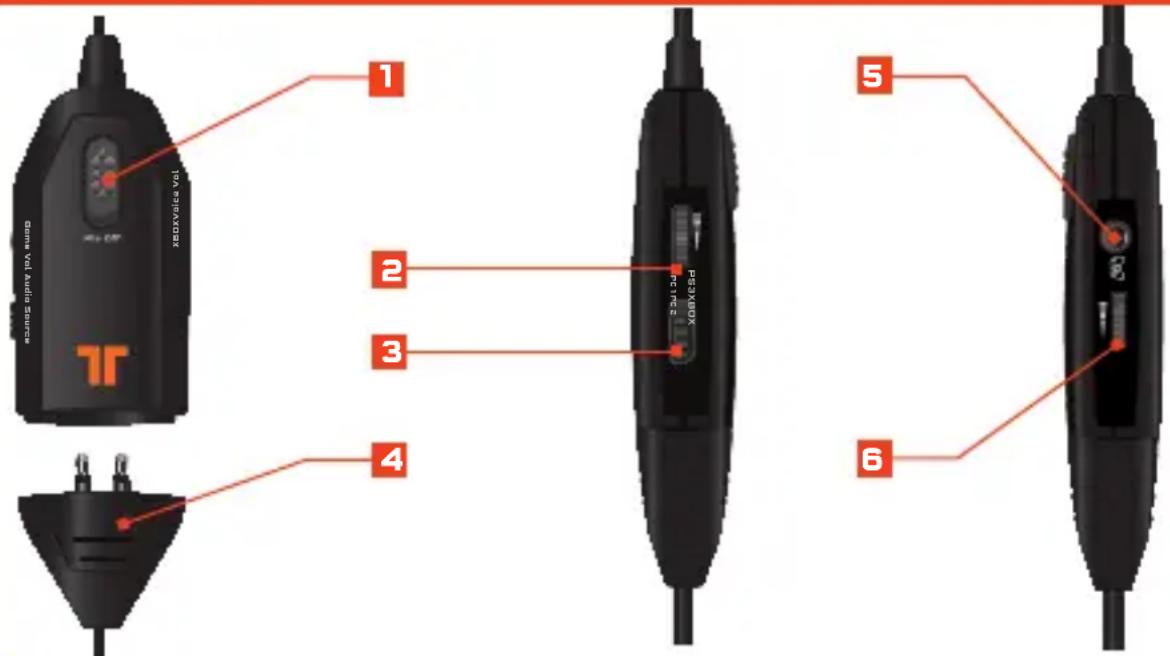

Controlador em linha
1 Deslize o Interruptor de Silêncio do Microfone para baixo para tirar o soma o microfone para que os outros não ouçam o que diz.
2Utilize o botão Master Volume para ajustar o volume principal do áudio do jogo. Prima o botão Mute para silenciar todo o som do jogo.
3 Interruptor Xbox/PS3: Activa o microfone do auricular para usar a consola correspondente.
4 Controlo no cabo com design amovível.
5 Utilize para ligar à Xbox LIVE.
6 Utilize para ajustar o volume das vozes dos outros jogadores. SVM = Monitorização de Voz Selecionável. A SVM permite ao utilizador ouvir a sua própria voz através dos auscultadores. Pressione para ACTIVAR/DESACTIVAR SVM.

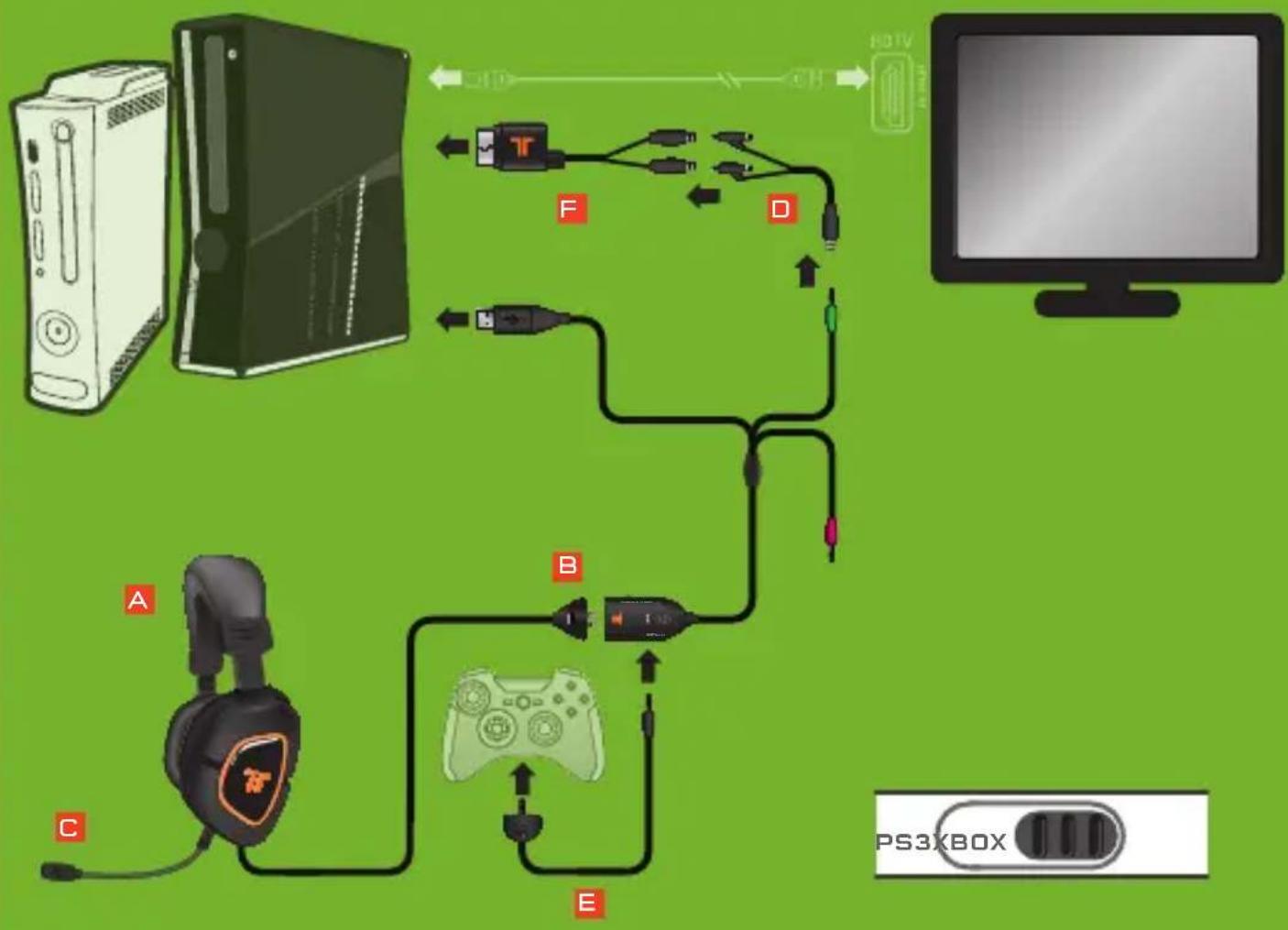

Ligar à Xbox 360
1 Ligue o conector USB do auscultador a uma porta USB da consola.
2 Ligue o conector Auscultador (verde) de 3,5 mm ao cabo de ligação RCA.
3 Ligue o cabo de ligação RCA às saídas analógicas do Cabo AV da consola.
4 Ligue o Adaptador Áudio Analógico à porta AV da consola.
5 No controlador em linha, deslize o interruptor Xbox/PS3 no controlador em linha para a definição Xbox.
6 Certifique-se de ligar o cabo de comunicação Xbox LIVE na ordem correcta:
A. Ligar o cabo Xbox LIVE na porta Xbox LIVE do controlador inline. B. Ligue a extremidade maior do cabo de comunicação Xbox LIVE ao módulo de controlo em linha e a extremidade menor ao controlador da Xbox 360.
XBOX·HDMI
PEÇAS NECESSÁRIAS Do CoNTEúDo DA EMBALAGEM (CoNSULTAR PÁGINA 3)


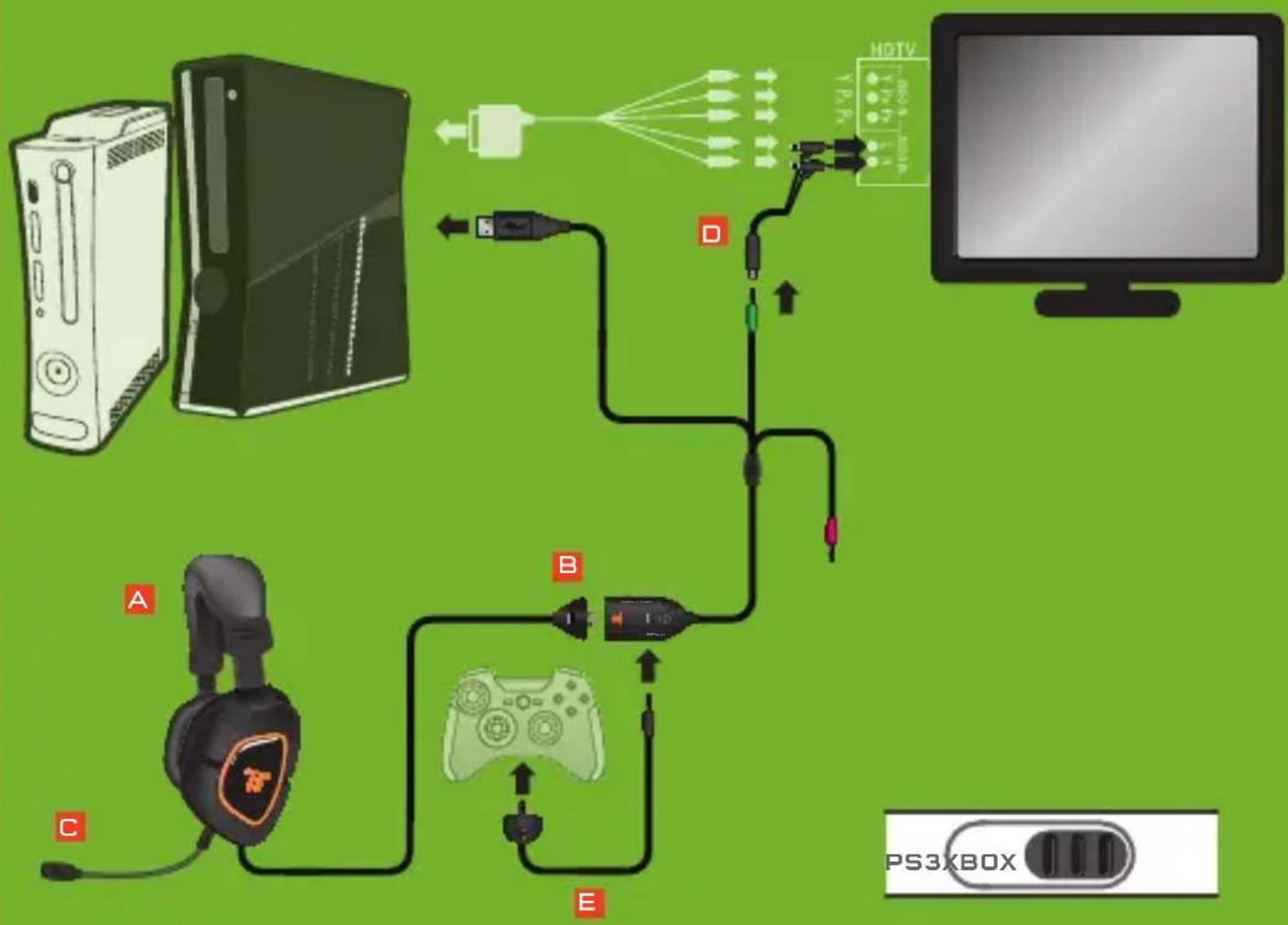

Ligar à Xbox 360
1 Ligue o conector USB do auscultador a uma porta USB da consola.
2 Ligue o conector Auscultador (verde) de 3,5 mm ao cabo de ligação RCA.
3 Ligue o cabo de ligação RCA às saídas analógicas do Cabo AV da consola.
4 No controlador em linha, deslize o interruptor Xbox/PS3 no controlador em linha para a definição Xbox.
5 Certifique-se de ligar o cabo de comunicação Xbox LIVE na ordem correcta:
A. Ligar o cabo Xbox LIVE na porta Xbox LIVE do controlador inline.
B. Ligue a extremidade maior do cabo de comunicação Xbox LIVE ao módulo de controlo em linha e a extremidade menor ao controlador da Xbox 360.
XBOX - Componente/VGA/Composto
PEÇAS NECESSÁRIAS Do CoNTEúDo DA EMBALAGEM (CoNSULTAR PÁGINA 3)

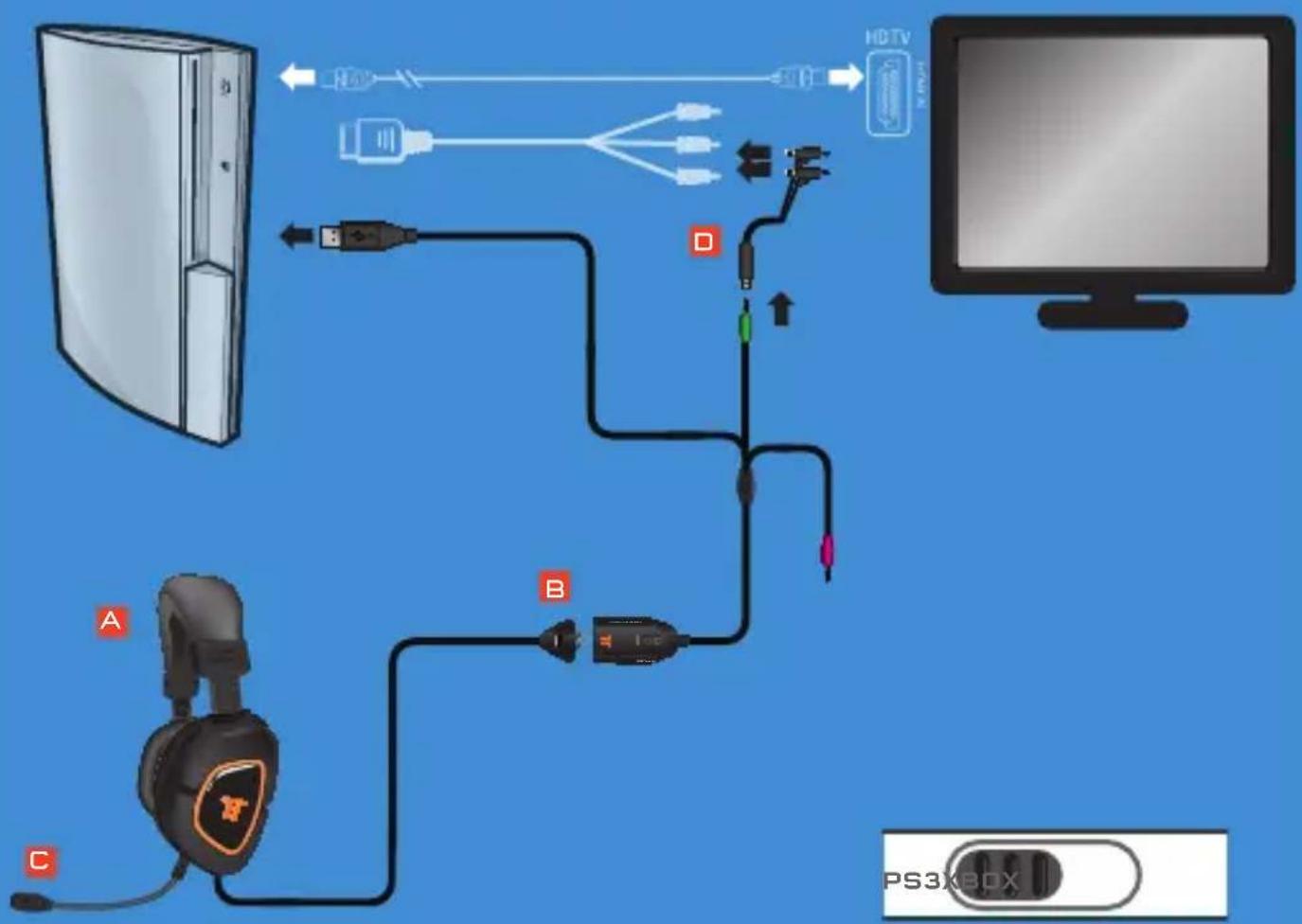

1 Ligue o conector USB do auscultador a uma porta USB da consola.
2 Ligue o conector Auscultador (verde) de 3,5 mm ao cabo de ligação RCA.
3 Ligue o cabo de ligação RCA às saídas analógicas do Cabo AV da consola.
4 No controlador em linha, deslize o interruptor Xbox/PS3 no controlador em linha para a definição PS3.
PlayStation®Network
Na PS3, vá a Definições > Definições de Som e altere a saída de áudio para "Conector de Entrada de Áudio/SCART/AV Multi."
Na PS3, vá a Definições > Definições do Acessório > Definições do Dispositivo de Áudio, e configure a entrada e saída para “TRITTON AX 180 Headset.” Pode ver uma confirmação visual que o microfone está a funcionar se o gráfico de barras mover.
PS3
PEÇAS NECESSÁRIAS Do CoNTEúDo DA EMBALAGEM (CoNSULTAR PÁGINA 3)


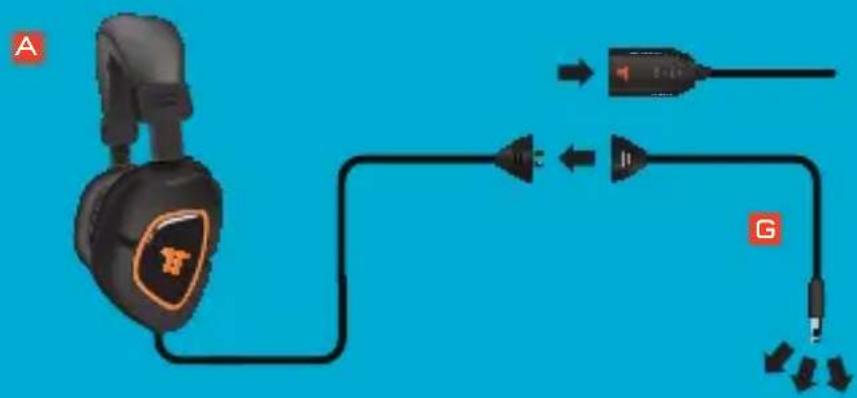

1 Desligue os auriculares do cabo em linha.
2 Ligue os auriculares ao adaptador da Wii U/dispositivo móvel.
3 Ligue a ficha de 3,5 mm à saída de auscultadores do dispositivo.
Wii U/Dispositivos Móveis
PEÇAS NECESSÁRIAS Do CoNTEúDo DA EMBALAGEM (CoNSULTAR PÁGINA 3)


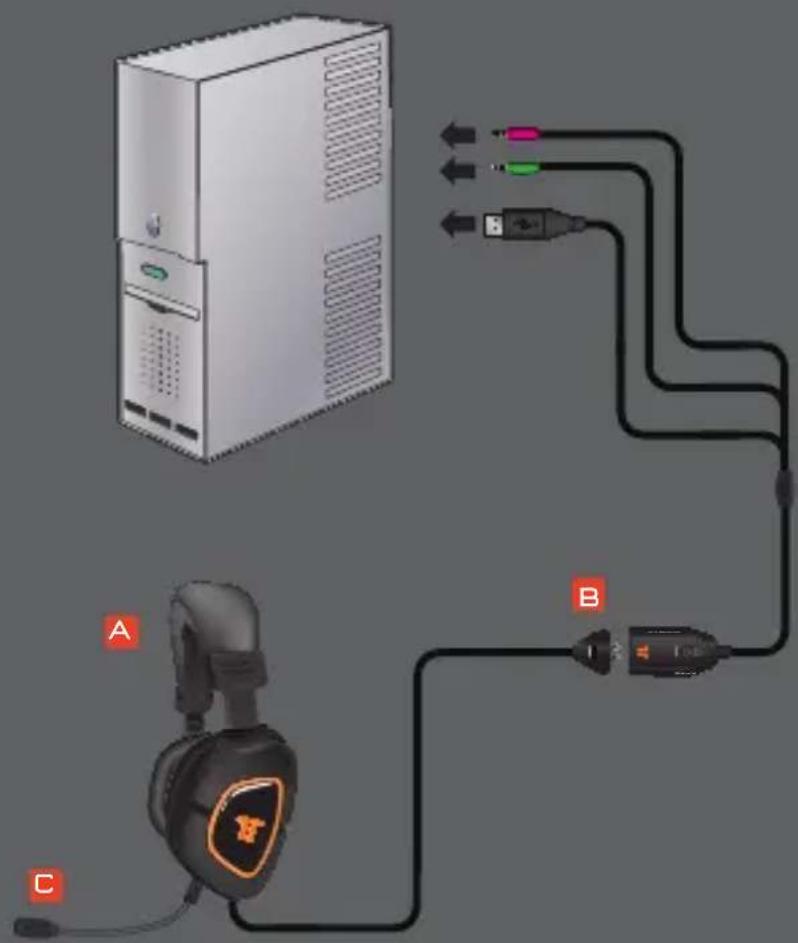

1 Ligue o conector USB a uma porta USB disponível.
2 Padrão: Ligue os conectores Rosa 3,5mm e Verde 3,5mm à placa de som do PC. Ligue o interruptor da Fonte de Áudio do comando em linha ao PC2.
Opcional: Para usar os comandos de áudio de conversação e jogo separados, não utilize o conector Rosa 3,5mm. Ligue o interruptor da Fonte de Áudio do comando em linha ao PC1. Configure a saída de áudio através do Painel de Controlo para “Auscultador TRITTON AX 180”.
Mac: O conector do microfone Rosa 3,5mm não é utilizado. Ligue o interruptor da Fonte de Áudio do comando em linha ao PC1. Configure a saída de áudio no Painel de Preferências do Sistema de Som para "Auscultador TRITTON AX 180".
PC / Mac
PEÇAS NECESSÁRIAS Do CoNTEÚDo DA EMBALAGEM (CoNSULTAR PÁGINA 3)
A Mad Catz garante que este produto está isento de defeitos de material e de fabrico durante o período de garantia. Esta garantia limitada de dois (2) anos não transferível destina-se apenas a si, o primeiro utilizador adquirente. Caso exista um defeito abrangido por esta garantia E se for capaz de apresentar uma prova de compra, a Mad Catz, por sua própria opção, reparará ou substituirá o produto sem custos adicionais.
A garantia limita de dois (2) anos da Mad Catz está disponível aos clientes da América do Norte e da Europa. A única e exclusiva alternativa é a reparação ou substituição do produto Mad Catz. Em caso alguma deverá a responsabilidade da Mad Catz exceder o preço de compra original da do produto. Esta garantia não se aplica a: (a) desgaste normal ou utilização abusiva; (b) utilização industrial, profissional ou comercial; (c) se o produto tiver sido adulterado ou modificado.
AMÉRICA DO NORTE E EUROPA
Para receber a assistência da garantia, deve:
- Obter um Número de Autorização de Devolução junto do Suporte Técnico da Mad Catz através de UM dos seguintes métodos:
a. Submeta um Ticket em http://support.madcatz.com
b. Contacte o Centro de Suporte Técnico da Mad Catz mais próximo de si:
- América do Norte: 1-800-659-2287 (EUA) ou 1-619-683-2815 (fora dos EUA)
- Reino Unido: 08450 508418
- Europa (fora do Reino Unido): +44(0) 1633 883110
- França: 01 82 88 01 80
- Alemanha: 089-21094818
- Espanha: 93 181 63 94
Assim que receber o seu Número de Autorização de Devolução, faça o seguinte:
- Envie o produto a expensas próprias para a Mad Catz para ser assistido.
- Anexe uma cópia do recibo de venda original que comprove a data de compra.
- Indique um endereço para devolução completo com números de telefone para contacto diurno e nocturno.
SUPORTE TÉCNICO
Suporte Online: http://support.madcatz.com
Por telefone no Reino Unido, disponível de Segunda a Sexta (excepto feriados): 08450 508418.
Por telefone na Europa (fora do Reino Unido), disponível de Segunda a Sexta (excepto feriados): +44(0) 1633 883110.
CAUTIONS
- A exposição a longo prazo à música ou outros sons com um nível de volume elevado nos auscultadores pode causar lesões auditivas. É aconselhável evitar níveis de volume extremos aquando da utilização de auscultadores, em especial durante longos períodos de tempo.
- Utilize esta unidade apenas para os fins para que foi concebida.
- Para evitar riscos de incêndio ou de choques eléctricos, não exponha esta unidade à chuva ou à humidade. Não a utilize a uma distância inferior a 9,14 metros de locais com água, como piscinas, banheiras ou tanques.
- Não desmonte a unidade para evitar choques eléctricos. A manutenção apenas deverá ser realizada por pessoal qualificado.
- Nunca introduza no produto nenhum tipo de objectos, excepto os itens autorizados, pois estes podem tocar em pontos de tensão perigosos ou causar curto-circuitos em peças, provocando incêndios ou choques eléctricos.
- Se durante o uso da unidade começar a sentir-se cansado ou desconfortável ou notar dores nas mãos e/ou nos braços deverá interromper a sua utilização. Se a condição persistir, consulte um médico.
- Evite a utilização prolongada desta unidade. Faça intervalos a cada 30 minutos.
- Disponha todos os fios de modo a que não se tropece nos mesmos ou que estes sejam pisados. Certifique-se que os fios não estão colocados em posições ou áreas onde possam ser entalados ou danificados.
- Não enrole os fios em volta de qualquer parte do corpo de alguma pessoa.
- Não permita que crianças brinquem com os fios.
- Este produto contém peças pequenas que, se engolidas, podem causar asfixia. Não deve ser utilizado por crianças com idade inferior a 3 anos.
DECLARAÇÃO DE CONFORMIDADE DA UE:
Conforme exigido, vários destes produtos foram testados e estão em conformidade com as Directivas da União Europeia 2002/95/CE, 2002/96/CE, e 2004/108/CE. O signatário autorizado do fabricante é a Mad Catz, Inc., 7480 Mission Valley Road, Suite 101, San Diego, CA 92108.
04/13
