BRUKSANVISNING AX 180 TRITTON
- Nordamerika 1-800.659-2287 (USA) eller 1-619-683-2815 (uden for USA)
- Storbritannien: 08450 508418
- Europa (uden for Storbritannien): +44(0) 1633 883110
- Tyskland: 089-21094818
Förpackningens innehåll 3
Anvisningar för mikrofonmontering 4
Inline-kontroller 5
Ansluta till
Xbox 360 ^® 6
PlayStation ^® 3 10
Wii U GamePad ™ / Mobila Enheter 12
PC / Mac 14
Begränsad Garanti 16
Teknisk Support 17

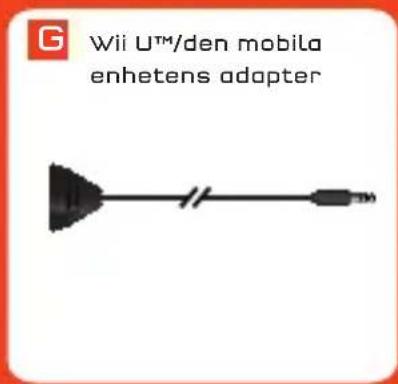

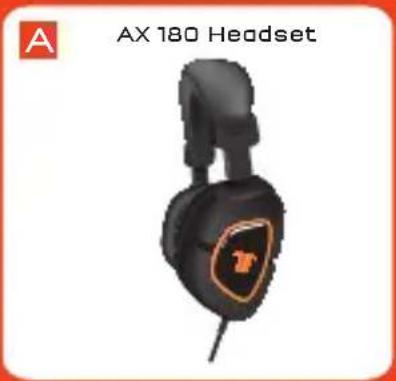

Förpackningens innehåll


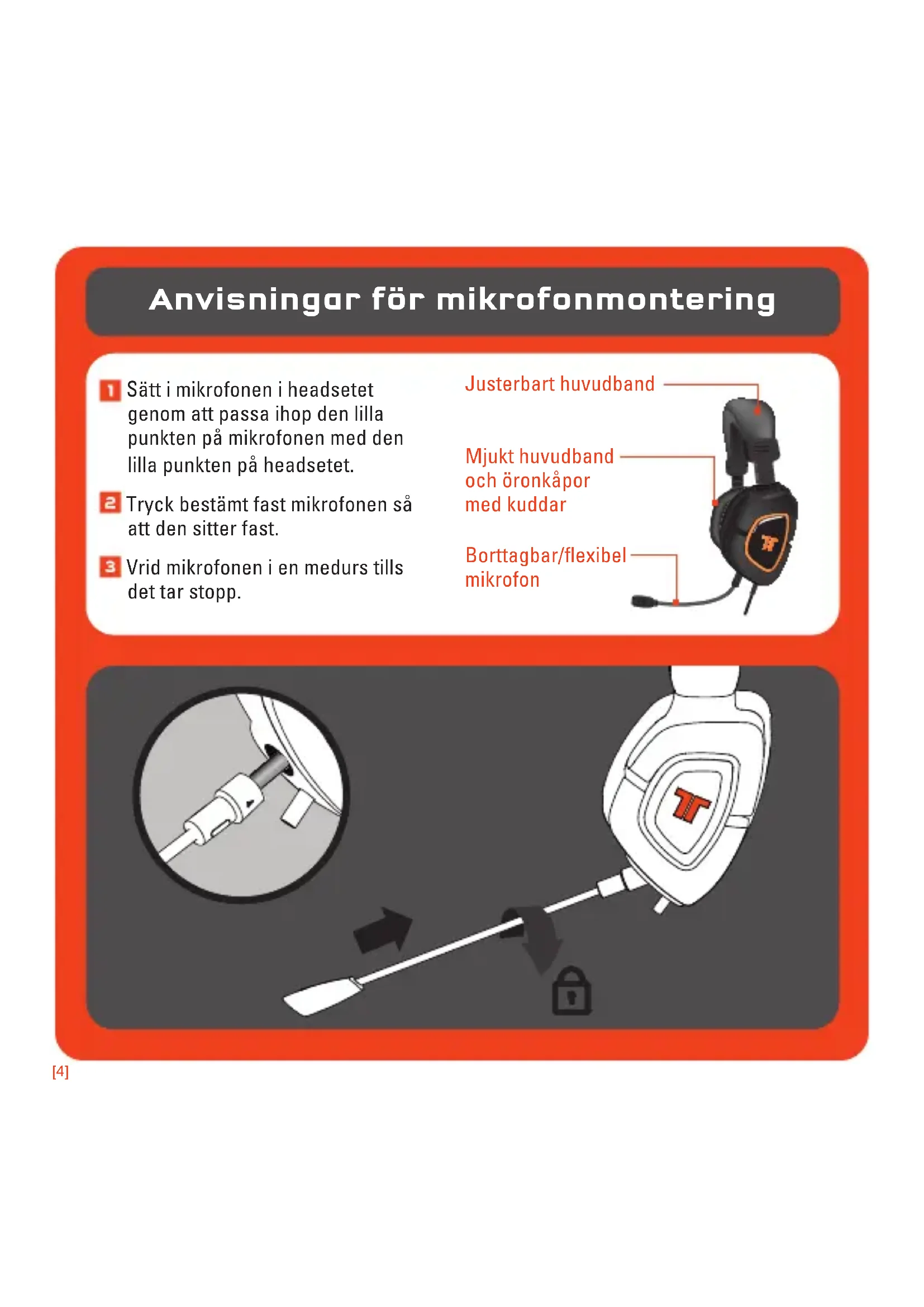

Anvisningar för mikrofonmontering
Sätt i mikrofonen i headsetet genom att passa ihop den lilla punkten på mikrofonen med den lilla punkten på headsetet.
2 Tryck bestämt fast mikrofonen så att den sitter fast.
3 Vrid mikrofonen i en medurs tills det tar stopp.
Justerbart huvudband
Mjukt huvudband och öronkåpor med kuddar
Borttagbar/flexibel mikrofon
1 Skjut mikrofonens brytare för mute-funktion nedåt för att tysta mikrofonen så andra inte kan höra dig.
2Används för att justera spelljudets huvudvolym. Tryck för att tysta alla spelljud.
3 Xbox/PS3-brytare: Aktiverar hörlurarnas mikrofon för användning med tillhörande konsol.
4Direktkontroll med snubbelskyddsdesign
5 Används för att ansluta till Xbox LIVE.
6 Används för att justera röstvolymen från de andra spelarna. SVM = Selectable Voice Monitoring (valbar röstkontroll). SVM gör att du kan höra din egen röst i headsetet. Tryck in för att sätta på eller stänga av SVM.
Ansluta till Xbox 360
1 Anslut headsetets USB-kontakt till en USB-port på konsole.
2 Anslut (grön) 3,5mm hörlurskontakt till RCA- anslutningskabeln.
3 Anslut RCA-anslutningskabeln till de analoga utgångarna på konsole AV-kabeln.
4 Anslut den analoga ljudadaptern till AV-porten på konsolen.
5 Skjut Xbox/PS3-brytaren på inline-kontrollen till Xbox-läget.
Se till att ansluta kommunikationssladdarna för Xbox LIVE i rätt ordning:
A. Anslut Xbox LIVE-sladden till Xbox LIVE-porten på in-line-kontrollen.
B. Anslut Xbox LIVE-kommunikationskabelns tjocka ände till inline-kontrollmodulen för ljud och den tunnare änden till Xbox 360-kontrollen.

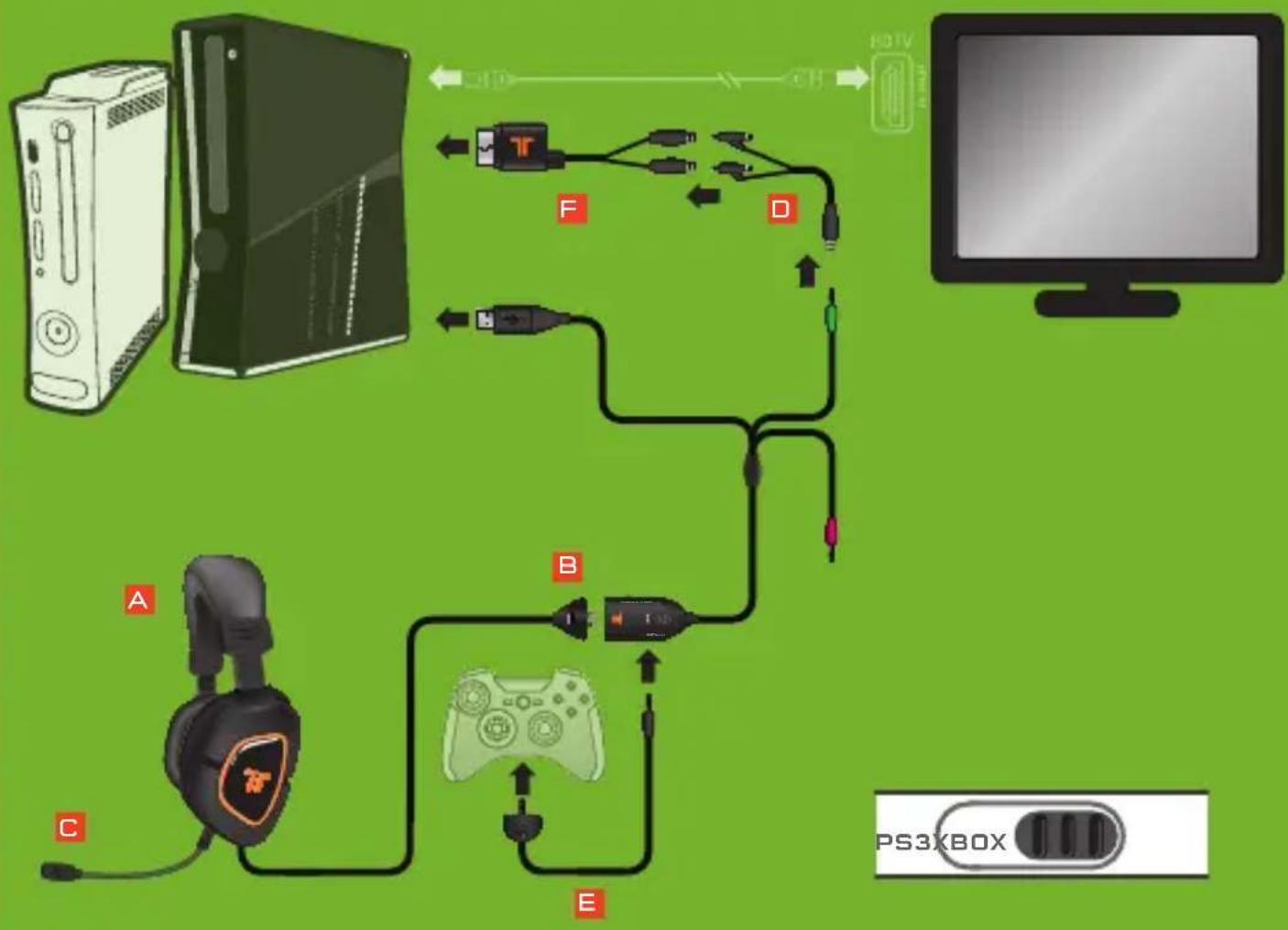

XBOX - HDMI
DELAR fRån föRPACknInGEn kRäVS (SE SIDAn 3)
Connect to Xbox 360
1 Anslut headsetets USB-kontakt till en USB-port på konsole.
2 Anslut (grön) 3,5mm hörlurskontakt till RCA- anslutningskabeln.
3 Anslut RCA-anslutningskabeln till de analoga utgångarna på konsole AV-kabeln.
4 Skjut Xbox/PS3-brytaren på inline-kontrollen till Xbox-läget.
5 Se till att ansluta kommunikationssladdarna för Xbox LIVE i rätt ordning:
A. Anslut Xbox LIVE-sladden till Xbox LIVE-porten på in-line-kontrollen.
B. Anslut Xbox LIVE-kommunikationskabelns tjocka ände till inline-kontrollmodulen för ljud och den tunnare änden till Xbox 360-kontrollen.

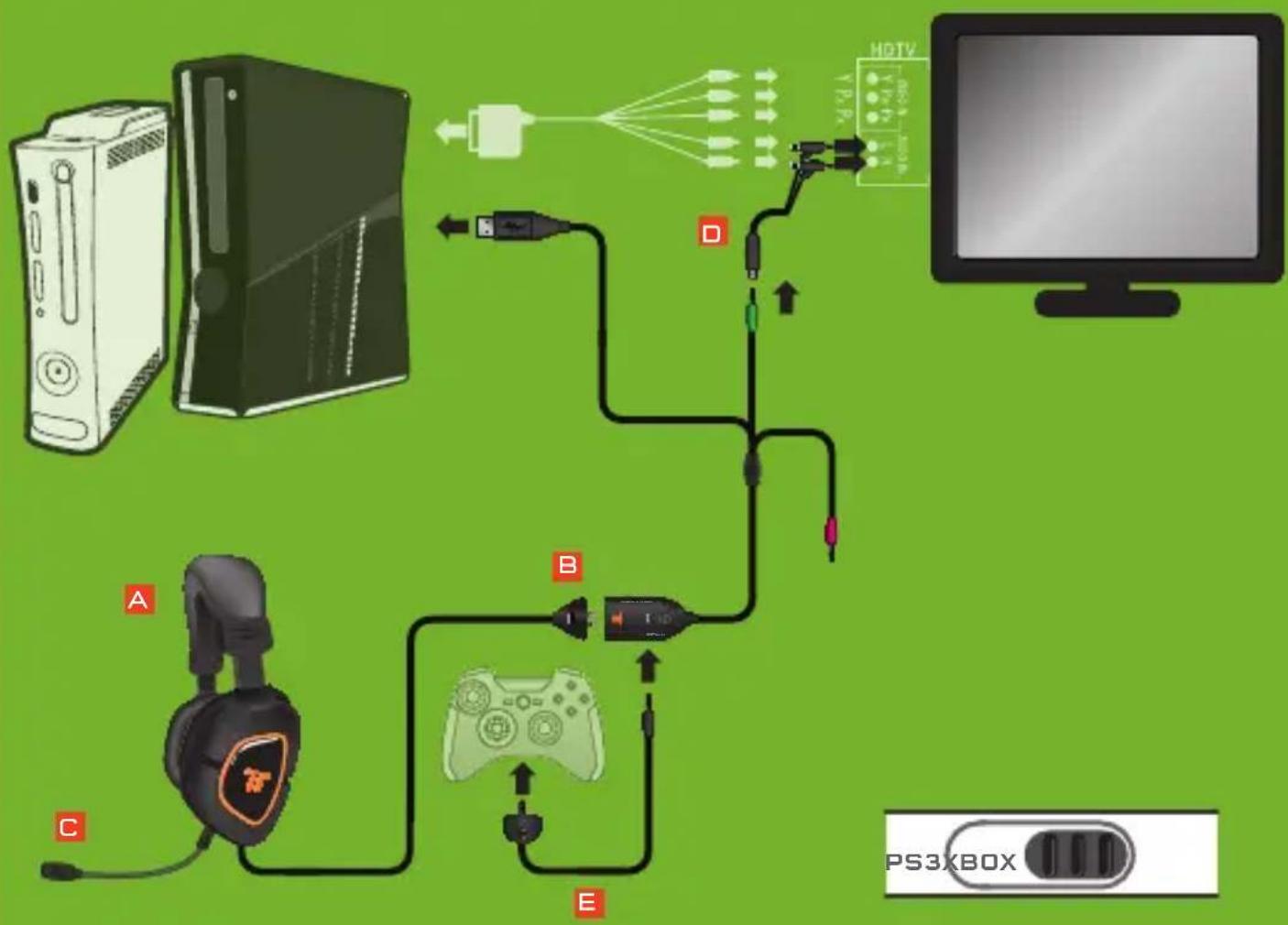

XBOX - Komponent/VGA/komposit
DELAR fRån föRPACknInGEn kRäVS (SE SIDAn 3)

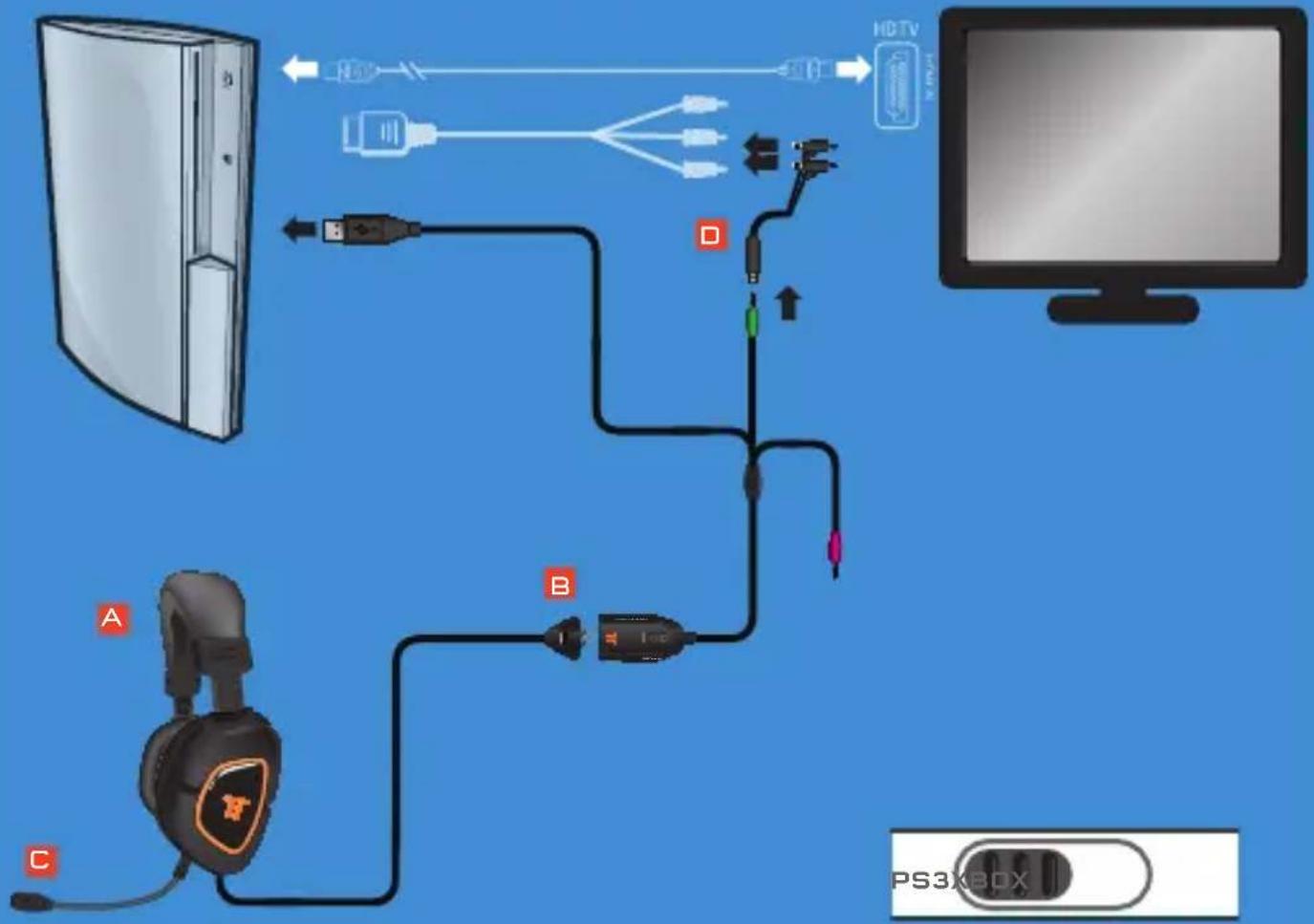

1 Anslut headsetets USB-kontakt till en USB-port på konsole.
2 Anslut (grön) 3,5mm hörlurskontakt till RCA- anslutningskabeln.
3 Anslut RCA-anslutningskabeln till de analoga utgångarna på konsole AV-kabeln.
4 Skjut Xbox/PS3-brytaren på inline-kontrollen till PS3-läget.
PlayStation®Network
På PS3-systemet går man till Settings (Inställningar) > Sound Settings (Inställningar för tillbehör) och ändrar ljudutgången till "Audio Input Connector/SCART/AV Multi."
På PS3-systemet går man till Settings (Inställningar) > Accessory Settings (Inställningar för tillbehör) > Audio Device Settings (Inställningar för ljudenheter), och ställ in både ingång och utgång på "TRITTON AX 180 Headset." Du får en visuell bekräftelse på att mikrofonen fungerar om stapeldiagrammet rör sig.
PS3
DELAR fRån föRPACknInGEn kRäVS (SE SIDAn 3)

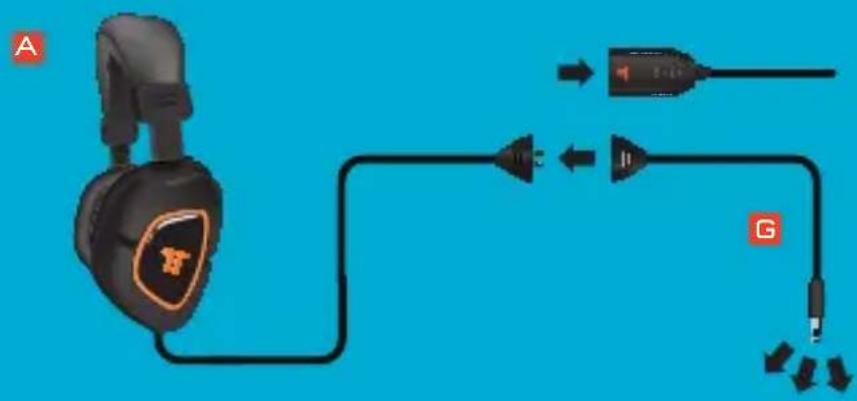

Anslut till Wii U/mobila enheter
1 Koppla bort hörlurarna från in-line-kabeln.
2 Anslut hörlurarna till Wii U/den mobila enhetens adapter.
3 Anslut 3,5 mm jacket till hörlursutgången på enheten.
Wii U/den mobila enhetens
DELAR fRån föRPACknInGEn kRäVS (SE SIDAn 3)


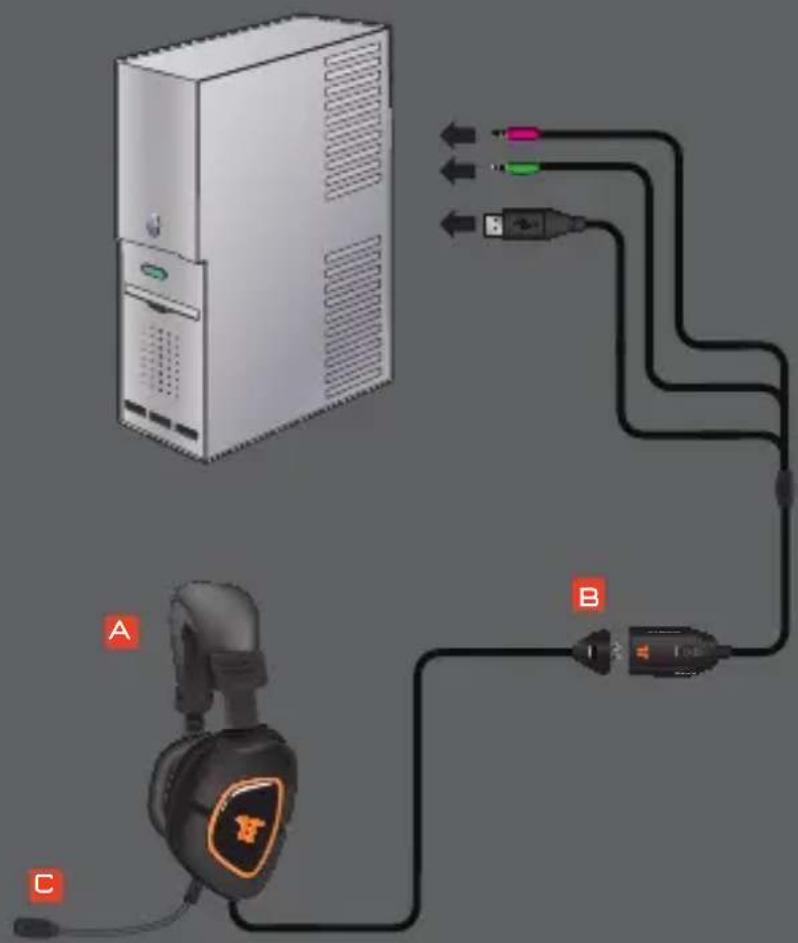

Ansluta till PC / Mac
1 Anslut headsetets USB-kontakt till en ledig USB-port.
2 Standard: Anslut den rosa 3,5 mm och den gröna 3,5 mm kontakten till PC:ns ljudkort. Ställ inline-kontrollerns brytare för ljudkälla på PC2.
Alternativt: För att använda de separata ljudkontrollerna för chatt och spel ska du inte använda den rosa 3,5 mm kontakten. Ställ inline-kontrollerns brytare för ljudkälla på PC1. Sätt ljudingången till "TRITTON AX 180 Headset" i Kontrollpanelen.
Mac: Den rosa 3,5 mm mikrofonkontakten används inte. Ställ inline-kontrollerns brytare för ljudkälla på PC1. Sätt ljudingången till "TRITTON AX 180 Headset" i ljudsystem i preferenspanelen.
PC / Mac
DELAR fRån föRPACknInGEn kRäVS (SE SIDAn 3)
Mad Catz garanterar att denna produkt under garantiperioden kommer att vara fri från defekter i material och tillverkning. Denna icke överföringsbara, två (2) års begränsade garanti gäller endast för dig, den första slutanvändaren och inköparen. Om en defekt som täcks av denna garanti uppkommer OCH du överlämnar inköpsbevis, kommer Mad Catz att utan kostnad för dig, enligt eget gottfinnande, reparera eller byta ut produkten.
Mad Catz två (2) års begränsade garanti finns tillgänglig för kunder i Nordamerika och Europa. Du kan endast få din Mad Catz-produkt reparerad eller utbytt. Mad Catz ansvar kommer under inga omständigheter att överstiga produktens ursprungliga inköpspris. Denna garanti gäller inte: (a) normalt slitage eller missbruk; (b) industriell, professionell eller kommersiell användning; (c) om ingrepp har gjorts i produkten eller om den har modifierats.
För att erhålla garantiservice måste du:
- Skaffa ett återlämningstillständsnummer från Mad Catz tekniska support genom EN av följande metoder:
a. Skicka in en begäran på http://support.madcatz.com
b. Ring ditt närmaste Mad Catz tekniska supportcenter:
- Nordamerika: 1-800-659-2287 (USA) eller 1-619-683-2815 (utanför USA)
- Storbritannien: 08450 508418
- Europa (utanför Storbritannien): +44(0) 1633 883110
- Frankrike: 01 82 88 01 80
- Tyskland: 089-21094818
- Spanien: 93 181 63 94
När du skaffat ditt unika återlämningstillständsnummer ska du göra följande:
- Skicka produkten för service till Mad Catz på din egen bekostnad.
- Bifoga en kopia av det ursprungliga inköpskvittot med inköpsdatum.
- Bifoga en fullständig avsändaradress med telefonnummer dagtid och kvällstid
TEKNISK SUPPORT
Onlinesupport: http://support.madcatz.com
Telefonnummer i Storbritannien tillgängligt måndag till fredag (utom allmänna helgdagar): 08450 508418.
Europeiskt telefonnummer (utanför Storbritannien) tillgängligt måndag till fredag (utom allmänna helgdagar): +44(0) 1633 883110.
FORHOLDSREGLER
