BEDIENUNGSANLEITUNG AX 180 TRITTON

Mad Catz ist ein börsennotiertes Unternehmen (TSX, NYSE MKT: MCZ).

Mikrofonanschlussrichtungen 4

Bedienung am Kabel 5

Anschluss an

Xbox 360 ® 6

PlayStation®3 10

Wii U GamePad ™ / Mobilgeräten verbinden 12

PC / Mac 14

Gewährleistung 16

Technischer Support 17

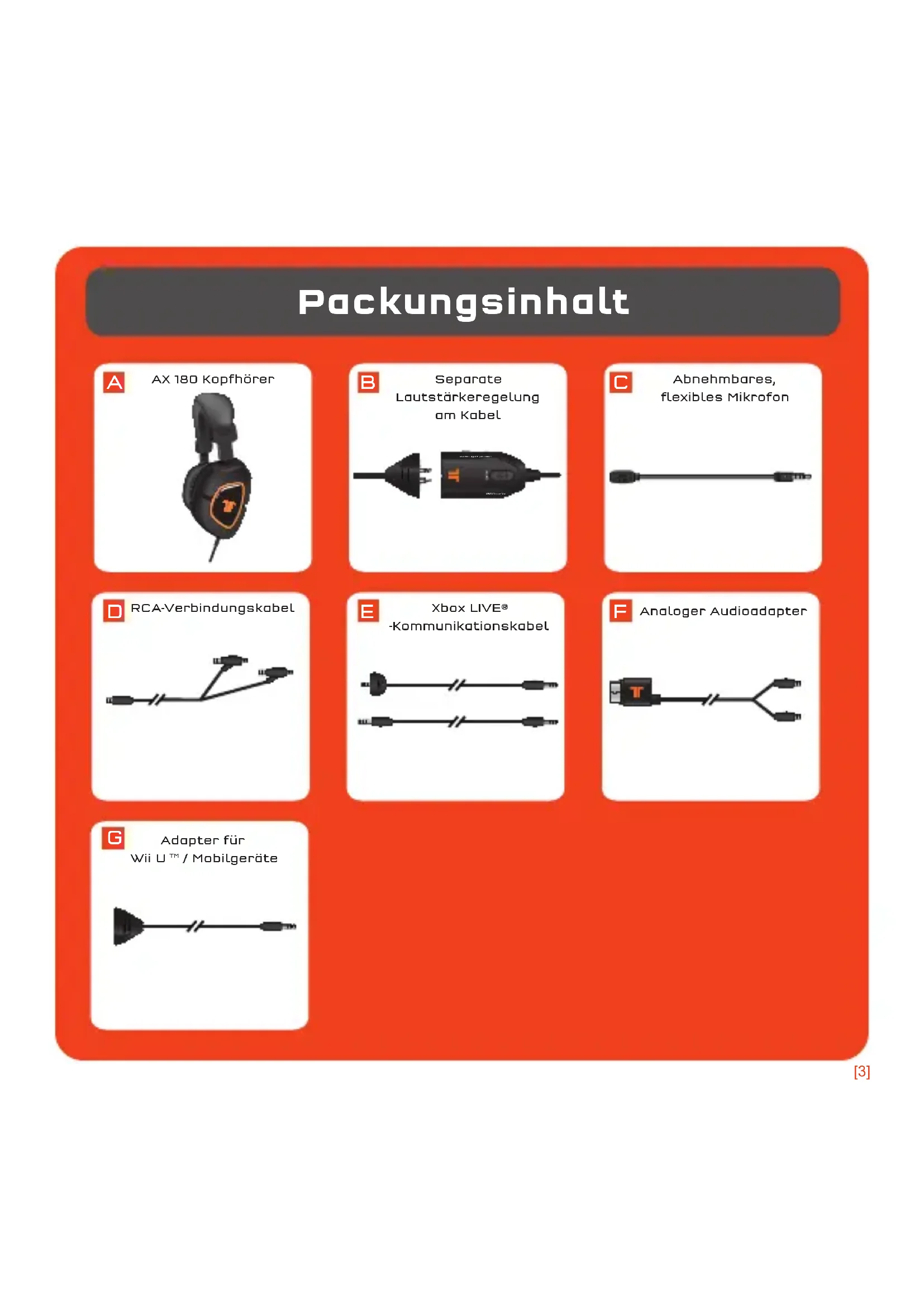

Packungsinhalt

A
AX 180 Kopfhörer

B
Separate
Lautstärkeregelung am Kabel

C

Abnehmbares,
flexibles Mikrofon

D
RCA-Verbindungskabel

E
Xbox LIVE®
-Kommunikationskobel

G
Adapter für
Wii U ^TM / Mobilgeräte

Mikrofonanschlussrichtungen

1 Stecken Sie das Mikrofon in das Headset und achten Sie darauf, dass der kleine Punkt des Mikrofons mit dem kleinen Punkt des Headsets ausgerichtet ist.
2 Lassen Sie das Mikrofon einrasten.
3 Drehe das Mikrofon im Uhrzeigersinn bis zum Stop.

Anpassbarer— Kopfhörerbügel

Weicher Kopfhörerbügel—und Ohrmuschelpolsterung

Abnezzhmbares,—flexibles Mikrofon

Mikrofon-Stummtaste: Schieben Sie die Mikrofon-Stummtaste nach unten, um das Mikrofon stumm zu schalten, damit andere Sie nicht hören können.
2Master-Lautstärke und -Stummschaltung: Einstellen der Spiellautstärke Stummschalten des gesamten Spielsounds.
3Xbox/PS3-Schalter: Aktiviert das Mikrofon des Headsets, so dass es mit der geeigneten Spielkonsole verwendet werden kann.
4 Lautstärkeregler am Kabel (mit Flechtkabel).
5Xbox LIVE-Port: Herstellen einer Verbindung zu Xbox LIVE.
6Stimmkommunikationsregelung -und SVM: Einstellen der Lautstärke der Stimmen anderer Spieler. SVM = Selectable Voice Monitoring (auswählbare Sprachüberwachung). Dank der SVM-Funktion kann der Benutzer seine eigene Stimme über das Headset hören. Drücken Sie hier, um die SVM-Funktion ein- bzw. auszuschalten.

Anschluss an Xbox 360

1 Schließen Sie den USB-Stecker an den USB-Anschluss der konsole an.
2 Schließen Sie den USB-Stecker an den USB-Anschluss der konsole an.
3 Schließen Sie das RCA-Verbindungskabel an die Analogausgänge des konsole-AV-Kabels an.
4 Schließen Sie den analogen Audioadapter an den AV-Anschluss der Konsole an.
5 Schieben Sie den Xbox/PS3-Schalter am Lautstärkeregler am Kabel zur Xbox-Einstellung.
6 Das Xbox LIVE-Kommunikationskabel muss in der richtigen Reihenfolge angeschlossen werden:

A. Das Xbox LIVE-Kabel mit dem Xbox LIVE-Anschluss am In-Line-Regler verbinden.
B. Schließen Sie die Adapterseite des Xbox LIVE-Kabels an die Xbox 360-kompatible Bedienung an.

XBOX - HDMI

BEnöTIGTE TEILE AUS DEM PACKUnGSInHALT (REFEREnzSEITE 3)

Anschluss an Xbox 360

1 Schließen Sie den USB-Stecker an den USB-Anschluss der konsole an.
2 Schließen Sie den USB-Stecker an den USB-Anschluss der konsole an.
3 Schließen Sie das RCA-Verbindungskabel an die Analogausgänge des konsole-AV-Kabels an.
4 Schieben Sie den Xbox/PS3-Schalter am Lautstärkeregler am Kabel zur Xbox-Einstellung.
5 Das Xbox LIVE-Kommunikationskabel muss in der richtigen Reihenfolge angeschlossen werden:

A. Das Xbox LIVE-Kabel mit dem Xbox LIVE-Anschluss am In-Line-Regler verbinden.

B. Schließen Sie die Adapterseite des Xbox LIVE-Kabels an die Xbox 360-kompatible Bedienung an.

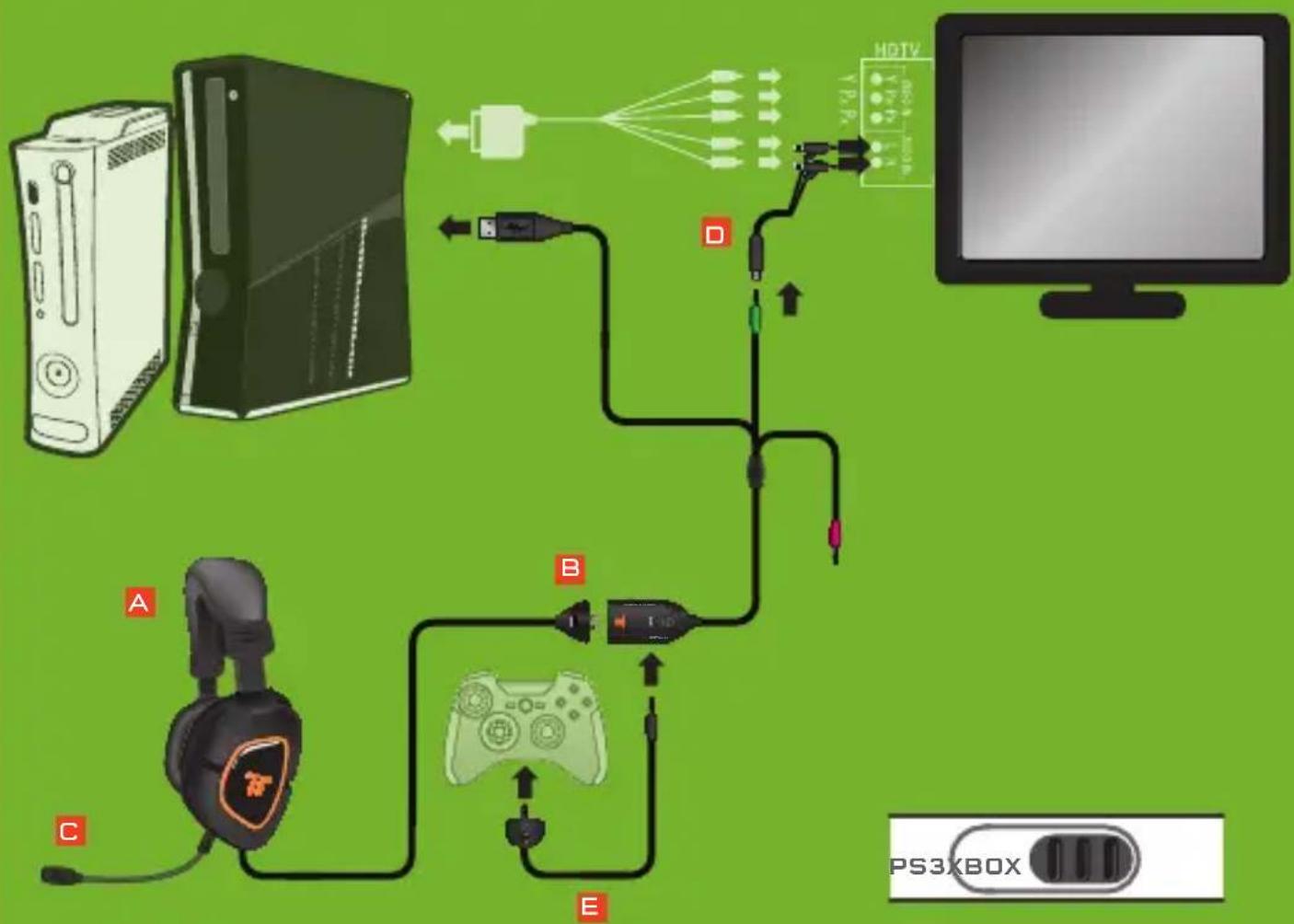

XBOX · Komponenten-/VGA-/Composite-Anschluss

BEnöTIGTE TEILE AUS DEM PACKUnGSInHALT (REFEREnzSEITE 3)

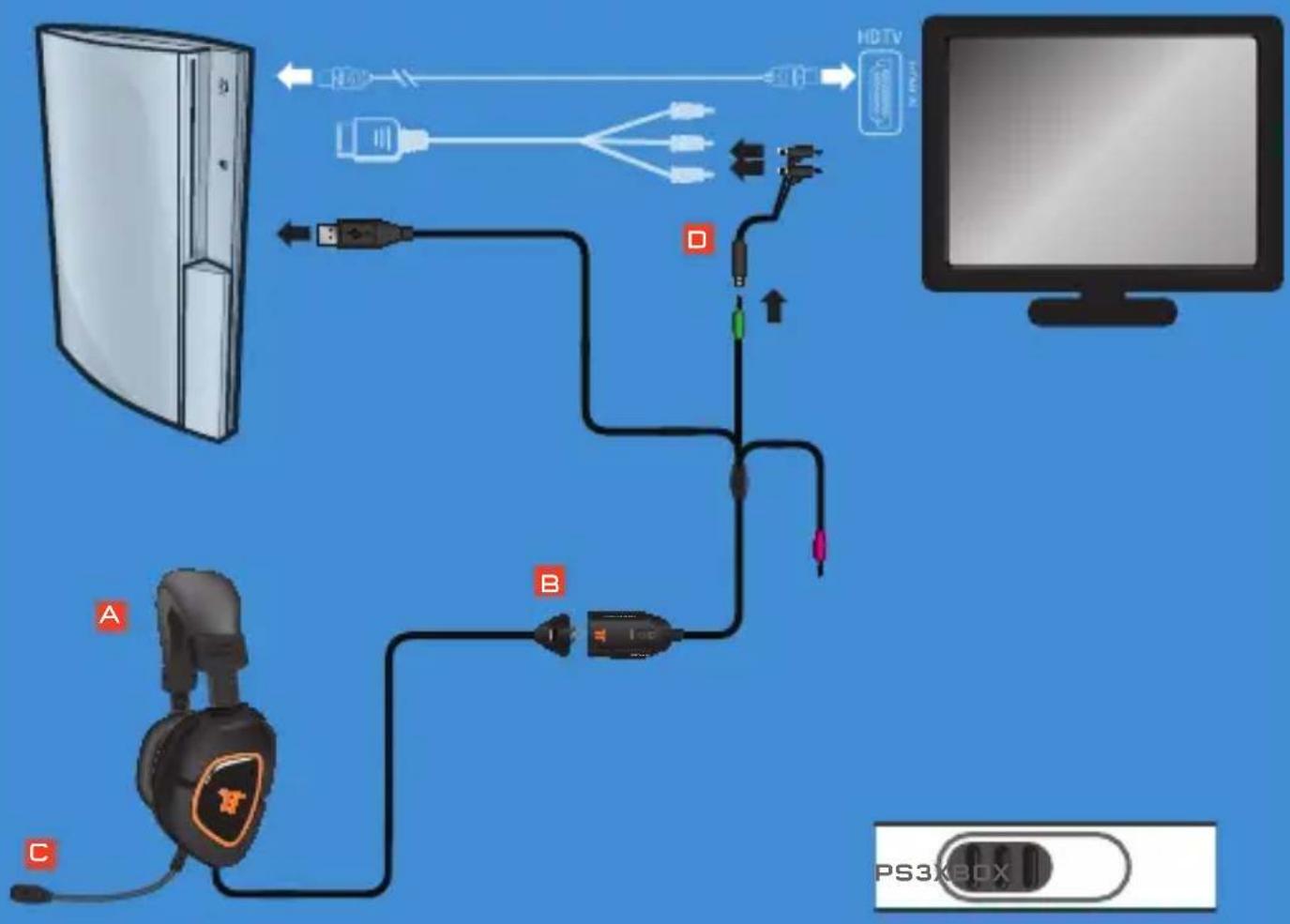

1 Schließen Sie den USB-Stecker an den USB-Anschluss der konsole an.
2 Schließen Sie die grüne 3,5-mm-Kopfhörerbuchse an das RCA-Verbindungskabel an.
3 Schließen Sie das RCA-Verbindungskabel an die Analogausgänge des AV.
4 Schieben Sie den Xbox/PS3-Schalter am Lautstärkeregler am Kabel zur PS3-Einstellung.

PlayStation ^® Network

Gehen Sie auf der PS3 zu „Einstellungen“ > „Sound-Einstellungen“ und ändern Sie den Audioausgang zu „Audio-Eingangsanschluss/SCART/AV Multi“.

Gehen Sie auf der PS3 zu „Einstellungen“ > „Zubehör-Einstellungen“ >„Audiogerät-Einstellungen“ und legen Sie für die Eingangs- und Ausgangseinstellung „ TRITTON AX 180 Headset “ fest. Sie sollten jetzt eine visuelle Bestätigung der Funktionstätigkeit des Mikrofons in Form eines sich bewegenden Balkendiagramms sehen.

PS3

BEnötIGTE TEILE AUS DEM PACKUnGSInHALT (REFEREnzSEITE 3)


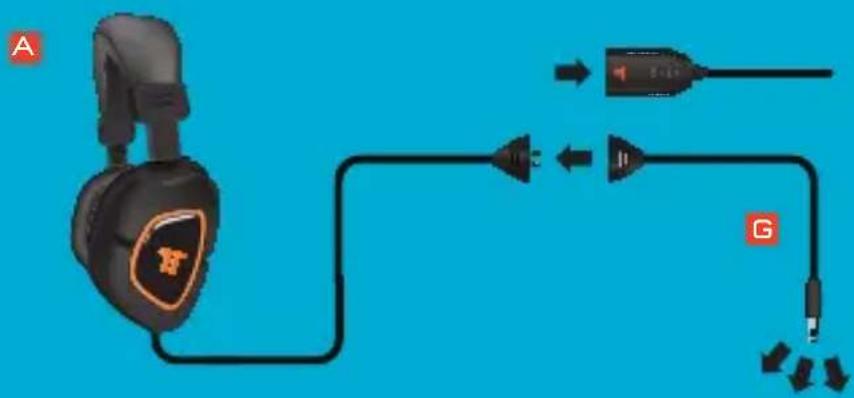

Mit Wii U / Mobilgeräten verbinden

1 Trennen Sie das Headset vom In-Line-Kabel.
2 Verbinden Sie das Headset mit dem Adapter für Wii U / Mobilgeräte.
3 Verbinden Sie den 3,5-mm-Stecker mit dem Kopfhörerausgang am Gerät.

Wii U / Mobilgeräte

BEnöTIGTE TEILE AUS DEM PACKUnGSInHALT (REFEREnzSEITE 3)

A G

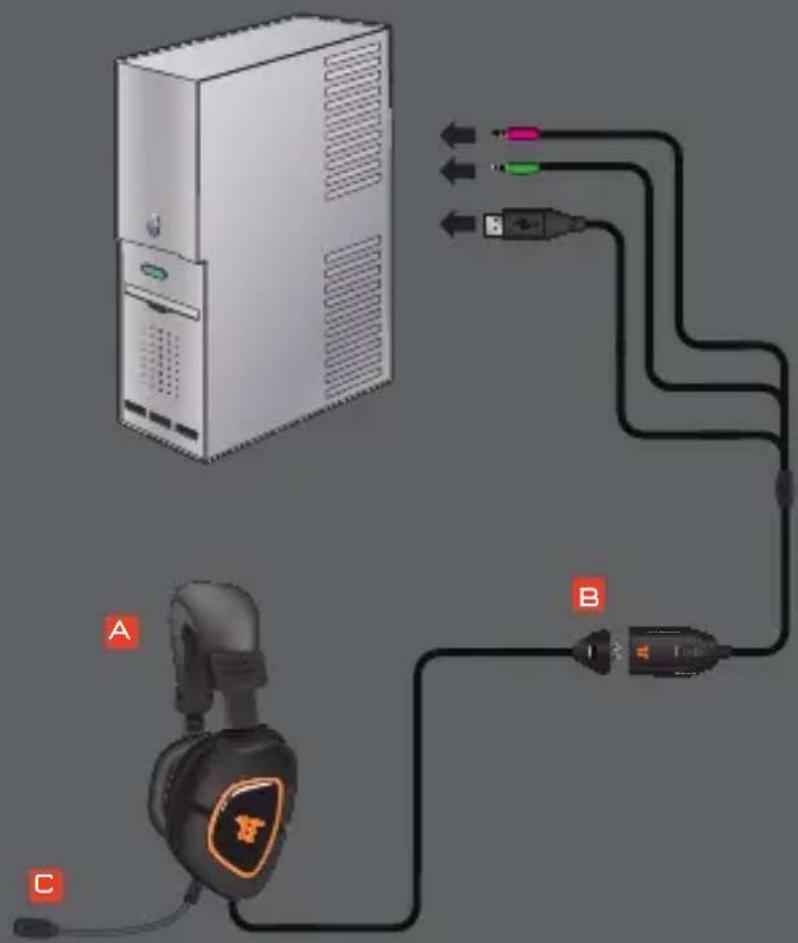

Anschluss an PC / Mac

1 Stecken Sie den USB-Stecker in einen verfügbaren USB-Anschluss.

2 Standard: Schließen Sie den rosa und den grünen 3,5-mm-Stecker an die PC-Soundkarte an. Stellen Sie den Audioquellen-Umschalter auf der Bedienung am Kabel auf PC2.

Optional: Um die Chat- und Spiel-Lautstärkeregler separat zu verwenden, lassen Sie den rosa 3,5-mm-Stecker unbenutzt. Stellen Sie den Audioquellen-Umschalter auf der Bedienung am Kabel auf PC1. Stellen Sie den Audio-Eingang über die Systemsteuerung auf „TRITTON AX 180 Headset“.

Mac: Der rosa 3,5-mm-Mikrofonstecker wird nicht verwendet. Stellen Sie den Audioquellen-Umschalter auf der Bedienung am Kabel auf PC1. Stellen Sie den Audio-Eingang in Systemeinstellungen unter Ton auf „TRITTON AX 180 Headset“.

PC / Mac

BEnötIGTE TEILE AUS DEM PACKUnGSInHALT (REFEREnzSEITE 3)

BEGRENZTE GEWÄHRLEISTUNG FÜR ZWEI JAHRE

Mad Catz garantiert, dass dieses Produkt für den Garantiezeitraum keine Defekte bei Konstruktion und Material aufweist. Diese auf (2) Tage beschränkte, nicht übertragbare Garantie gilt nur für Sie, den ersten Endverbraucher-Käufer. Wenn ein durch diese Garantie abgedeckter Mangel auftritt UND Sie einen Kaufbeleg vorweisen können, wird das Produkt kostenfrei von Mad Catz wahlweise repariert oder ersetzt.

Die begrenzte Gewährleistung für zwei (2) Jahre von Mad Catz ist für Kunden in Nordamerika und Europa verfügbar. Im Garantiefall besteht der alleinige Anspruch auf die Reparatur oder den Austausch Ihres Mad Catz-Produkts. Die Haftung von Mad Catz übersteigt in keinem Fall den ursprünglichen Kaufpreis des Produkts. Diese Garantie ist nicht anwendbar auf: (a) normale Abnutzung und Verschleiß oder missbräuchliche Nutzung; (b) industrielle, professionelle oder kommerzielle Nutzung; (c) wenn Eingriffe oder Veränderungen am Produkt vorgenommen wurden.

NORDAMERIKA UND EUROPA

Gehen Sie folgendermaßen vor, um eine Garantieleistung in Anspruch zu nehmen:

1. Fordern Sie mit EINER der folgenden Methoden eine Rücksende-Autorisierungsnummer (Return Authorization Number) vom technischen Support von Mad Catz an:

a. Ubermitteln Sie auf http://support.madcatz.com ein Ticket.
b. Setzen Sie sich telefonisch mit dem nächstgelegenen Technischen Supportzentrum von Mad Catz in Verbindung:

• Nordamerika: 1-800-659-2287 (USA) oder 1-619-683-2815 (außerhalb der USA)
• Großbritannien: 08450 508418
• Europa (außerhalb Großbritanniens): [phone]
• Frankreich: 01 82 88 01 80
• Deutschland: 089-21094818
• Spanien: 93 181 63 94

Nachdem Sie Ihre einmalige Rücksende-Autorisierungsnummer erhalten haben, gehen Sie folgendermaßen vor:

1. Sende das Produkt auf eigene Kosten zur Überprüfung an Mad Catz.
2. Lege eine Kopie des originalen Kaufbelegs mit Kaufdatum bei.
3. Lege eine vollständige Rücksendeadresse mit Telefonnummern für tagsüber und abends bei.

TECHNISCHER SUPPORT

Online-Support: http://support.madcatz.com

Mo - Fr Telefonisch: 089-21094818

Telefonnummer für Nordamerika, Montag bis Freitag (außer an Feiertagen): 1-800-659-2287 (nur USA) oder 1-619-683-2815 (außerhalb der USA).

Telefonnummer für Großbritannien, Nordamerika, Montag bis Freitag (außer an Feiertagen): 08450 508418.

Telefonnummer für Europa (außerhalb Großbritanniens), Montag bis Freitag (außer an Feiertagen): [phone].

WARNHINWEISE

• Ständiges Hören von zu lauter Musik oder anderen Geräuschen mit dem Kopfhörer kann zu schweren Hörschäden führen. Es wird empfohlen, zu hohe Lautstärken zu vermeiden, insbesondere wenn Sie den Kopfhörer längere Zeit verwenden.
• Benutzen Sie die Einheit nur für den vorgesehenen Zweck.
• Um den Ausbruch eines Feuers oder eine andere Gefahrensituation zu verhindern, setzen Sie die Einheit weder Regen noch Feuchtigkeit aus. Halten Sie einen ausreichend großen Abstand zu Wasser (ca. 80 cm), z. B. in Schwimmbecken, in Badewannen oder Waschbecken.
• Um elektrischen Schock zu vermeiden, nehmen Sie das Gerät nicht auseinander. Das Gerät darf nur von qualifiziertem Personal gewartet werden.
• Führen Sie, mit Ausnahme der zulässigen Elemente, keine Gegenstände jeglicher Art in das Gerät ein, da sie gefährliche Spannungspunkte berühren oder einen Kurzschluss auslösen können, was zum Ausbruch von Feuer oder elektrischem Schock führen kann.
• Wenn Sie sich müde oder unwohl fühlen oder Schmerzen in Ihrer Hand oder Ihrem Arm haben, beenden Sie unverzüglich die Verwendung der Einheit. Suchen Sie einen Arzt auf, wenn sich Ihr Zustand nicht bessert.
  • Vermeiden Sie eine zu lange Verwendung der Einheit. Legen Sie alle 30 Minuten eine Pause ein.
• Sichern Sie alle Kabel, damit Personen nicht auf sie treten oder über sie stolpern können. Vergewissern Sie sich, dass die Kabel nicht eingeklemmt oder beschädigt werden.
• Keinen Wickeln die Kabel nicht um Körperteile von Personen.
  • Halten Sie Kinder von den Kabeln fern.
• Dieses Produkt enthält Kleinteile, die beim Verschlucken Erstickungsgefahr darstellen. Für Kinder unter 3 Jahren nicht geeignet.

EU-KONFORMITÄTSERKLÄRUNG:

Wie vorgeschrieben wurden bestimmte dieser Produkt getestet und sie erfüllen die Anforderungen der EG-Richtlinien 2002/95/EG, 2002/96/EG, und 2004/108/EG. Der vom Hersteller autorisierte Unterzeichner ist Mad Catz, Inc., 7480 Mission Valley Road, Suite 101, San Diego, CA 92108.
