BEDIENUNGSANLEITUNG Kunai (PS Vita) TRITTON

Anschließen des Mikrofons 4

Bedienung am Kabel 6

Anschluss an

PS®Vita 7

PlayStation®3 8

Lautsprecher-Tags entfernen 10

Fehlerbehebung 11

Gewährleistung.... 12

Technischer Support.... 13

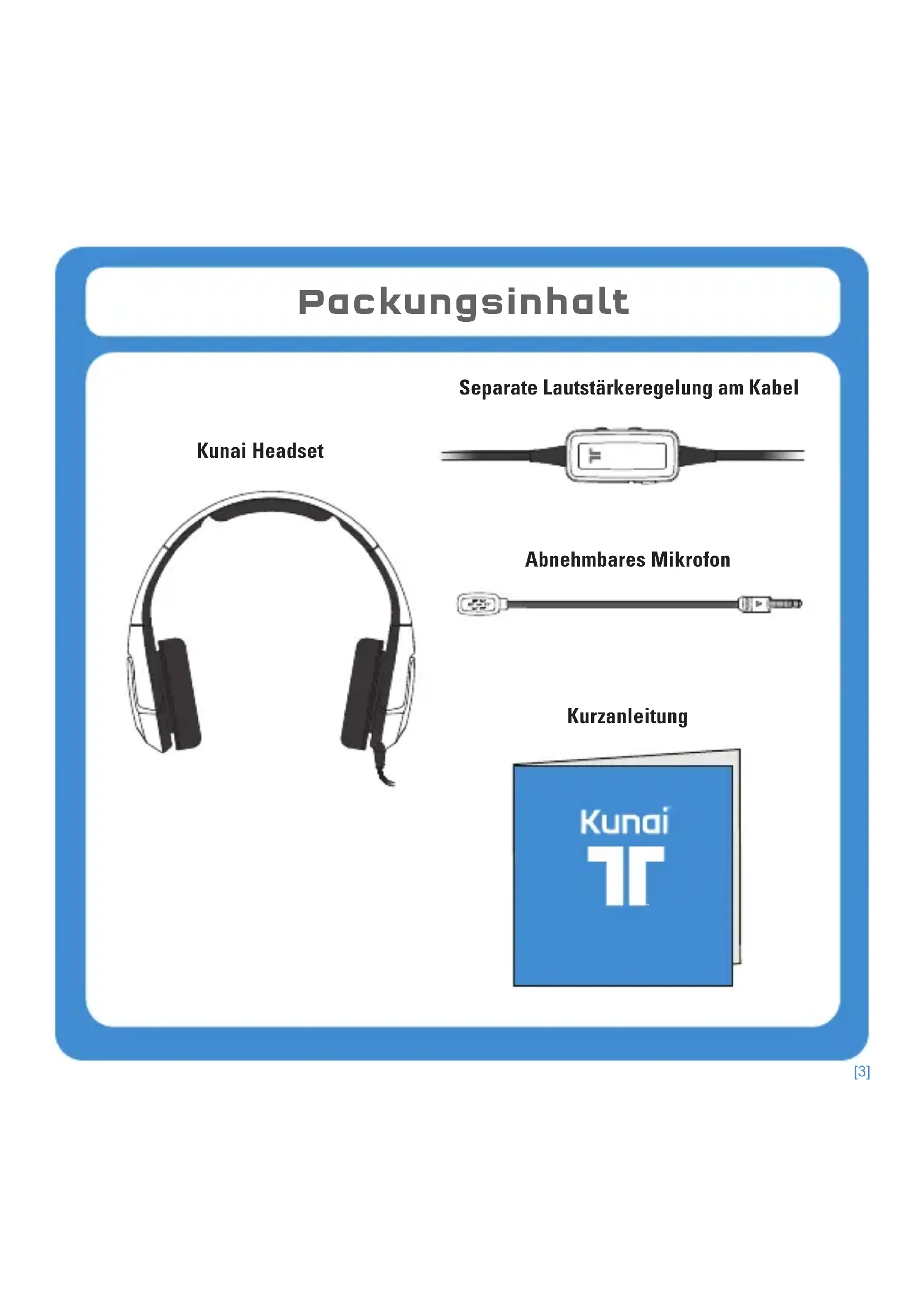

Packungsinhalt

Separate Lautstärkeregelung am Kabel

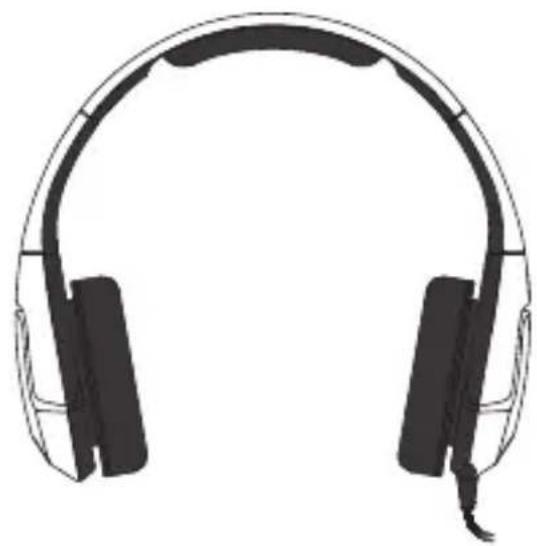

Kunai Headset

Abnehmbares Mikrofon

Kurzanleitung

Kunai TT

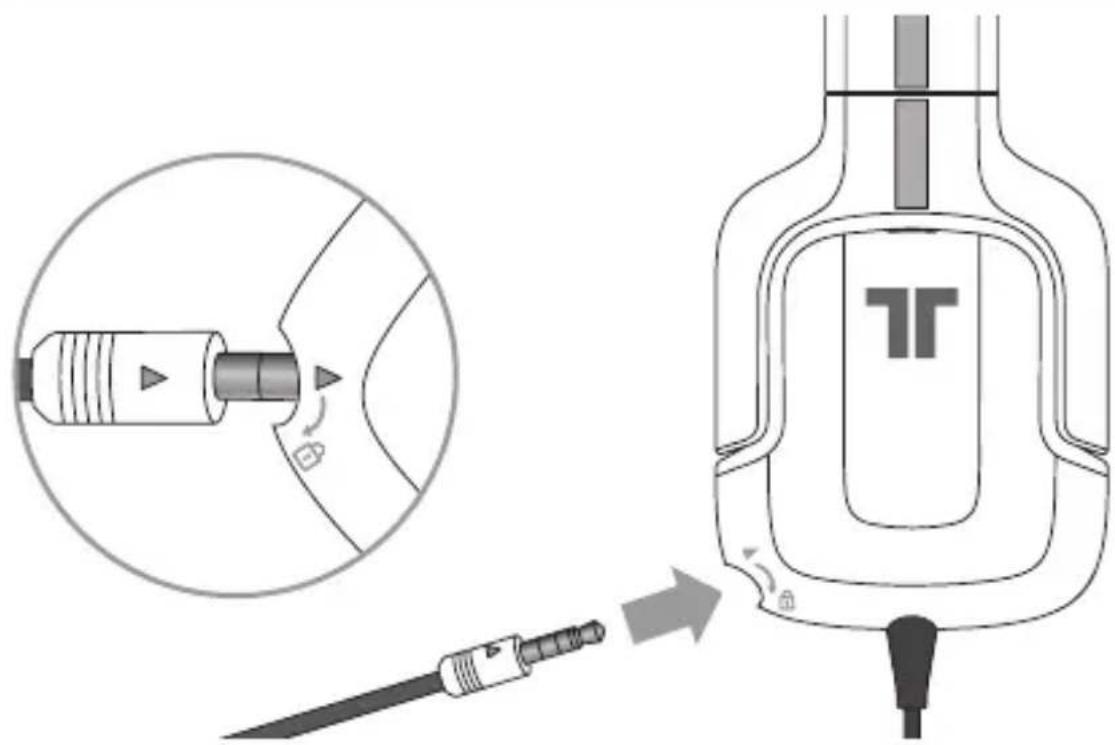

Anschließen des Mikrofons

1. Richten Sie die Pfeile auf dem Mikrofon und dem Headset aus.

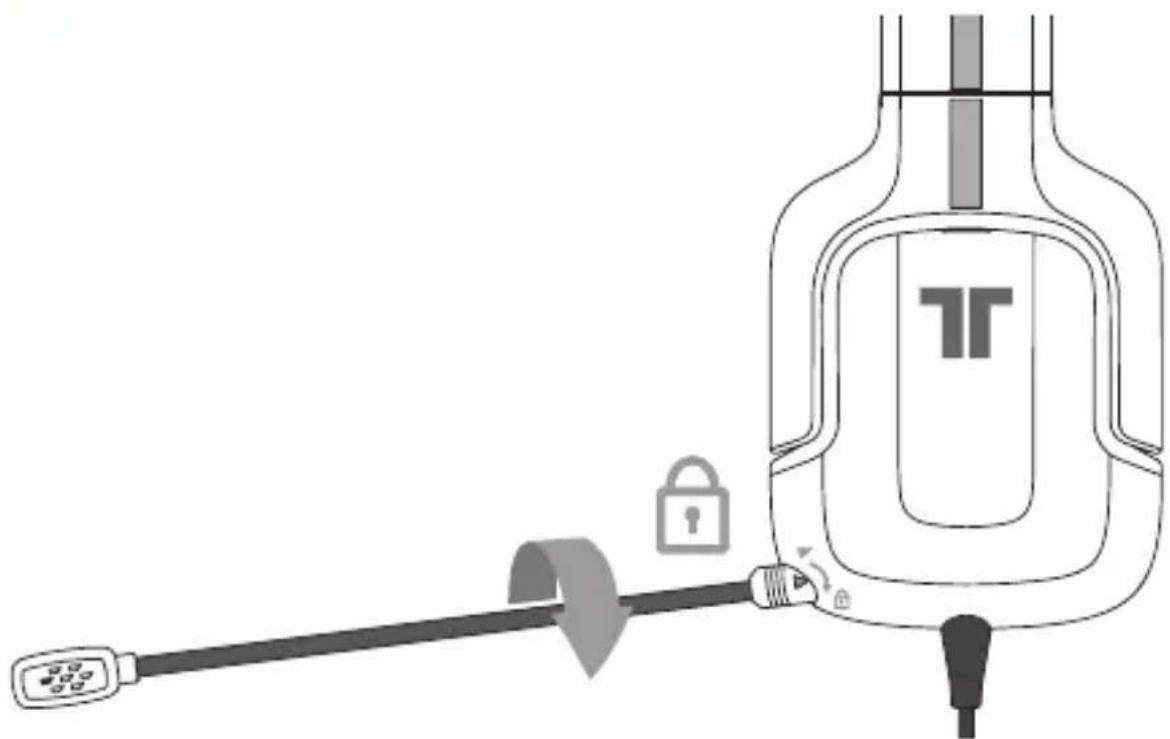

Anschließen des Mikrofons

1. Stecken Sie das Mikrofon in die Schnittstelle, auf der rechten Ohrmuschel des Headsets. Schieben Sie es bis zum Anschlag, und drehen Sie es im Uhrzeigesinn bis es einrastet.
2. Um das Mikrofon zu entfernen, befolgen Sie die Anweisungen in der umgekehrten Reihenfolge.
3. Sobald das Mikrofon entfernt wird, stecken Sie den Mikrofonstecker, der im Lieferumfang enthalten ist, in die Steckverbindung, um die Schnittstelle abzudecken.

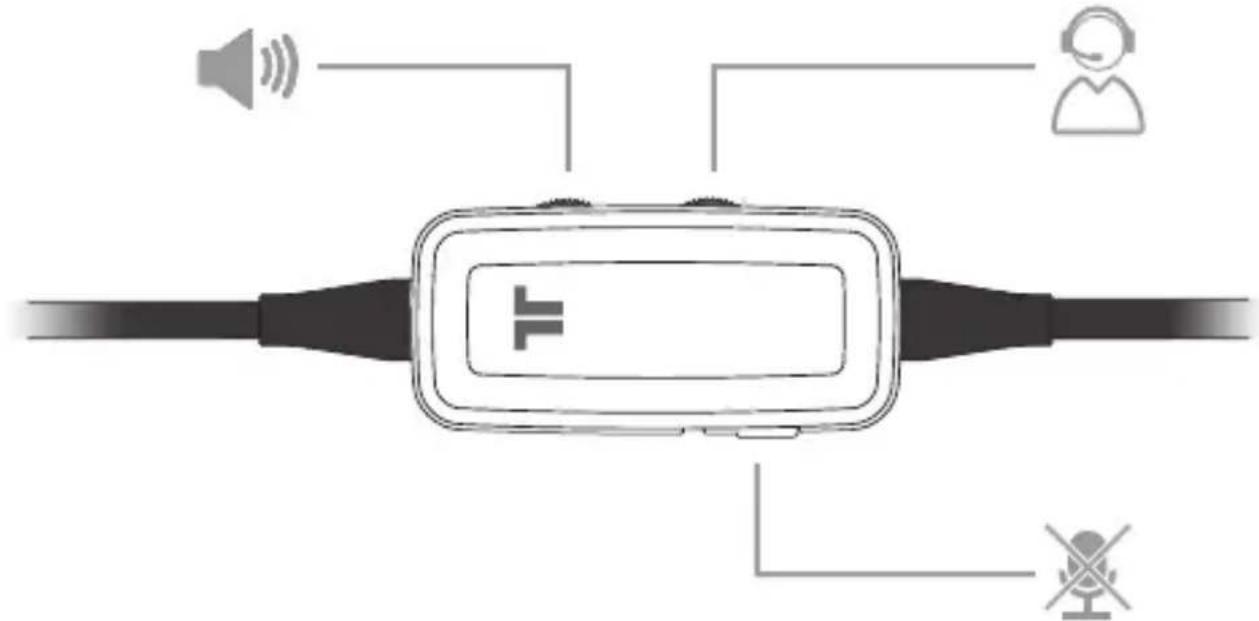

Bedienung am Kabel

Lautstärke des Spielsounds:

Passen Sie hiermit die Lautstärke des Spielsounds an.

Lautstärke für Sprachkommunikation:

Einstellen der Lautstärke der Stimmen anderer Spieler.

Mikrofon Ton-aus: Schieben Sie den Mikrofon-Stummschalter, so dass andere Sie nicht hören können. Der orangene Bereich hinter dem Schalter wird Ihnen anzeigen, wenn das Mikrofon stummgeschaltet ist.

Anschluss an PS Vita

Stecken Sie den 3,5 mm Stereo-Klinkenstecker in die 3,5 mm Buchse des Headsets, dass sich auf der Unterseite des PS Vita befindet.

Anschluss an PlayStation 3


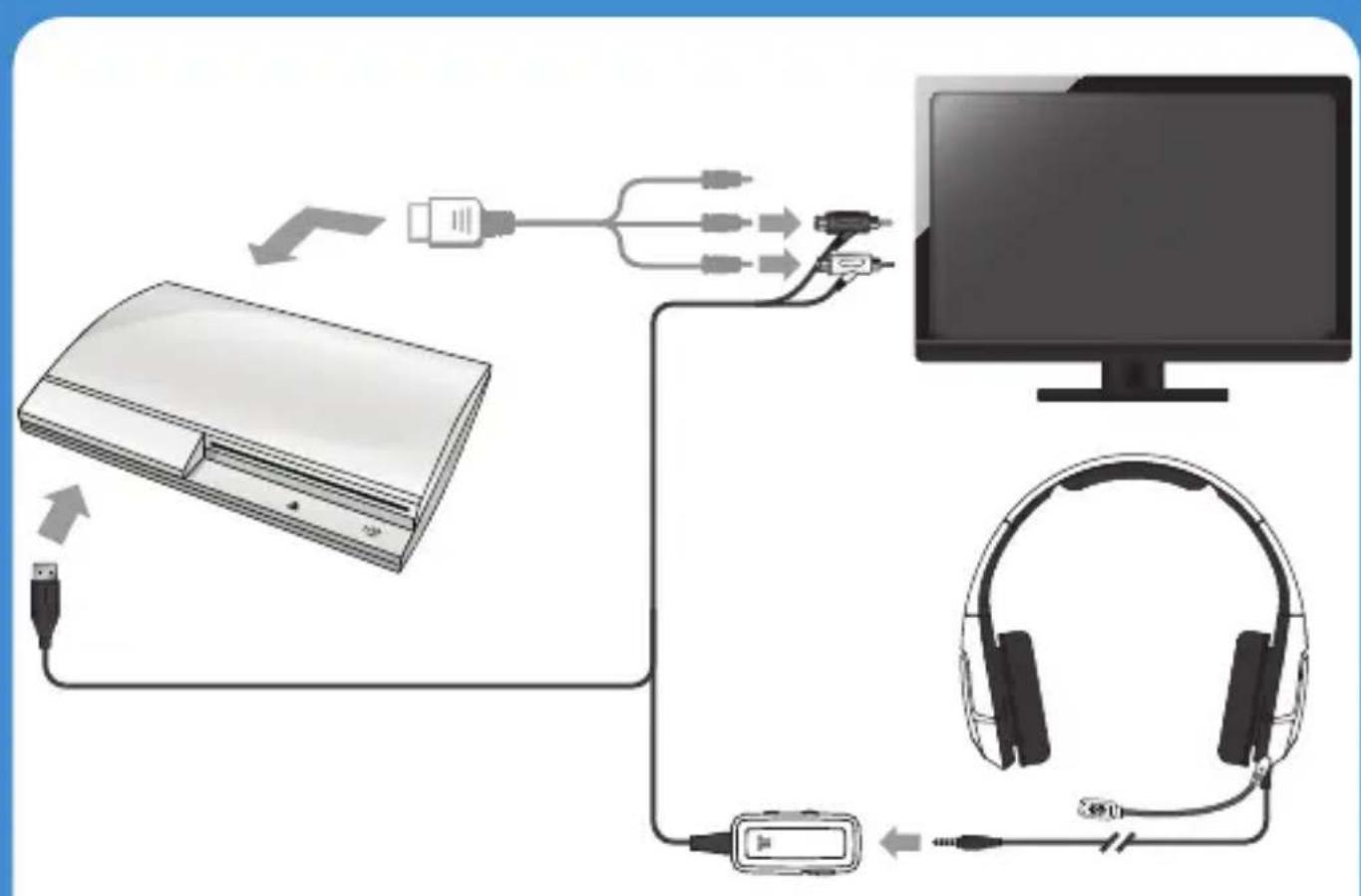

Anschluss an PlayStation 3

1. Schließen Sie das eine Ende des USB-Kabels an einen USB-Anschluss an der Spielekonsole an.
2. Schließen Sie das RCA-Adapterkabel an die roten/weißen Anschlüsse des Komponenten-/VGA-/Composite-Kabels an.
3. Schließen Sie das Headset an die Bedienung am Kabel an.

Gehen Sie auf der PS3 zu „Einstellungen“ > „Sound-Einstellungen“ und ändern Sie den Audioausgang zu „Audio-Eingangsanschluss/SCART/AV Multi“.

Gehen Sie auf der PS3 zu „Einstellungen“ > „Zubehör-Einstellungen“ >„Audiogerät-Einstellungen“ und legen Sie für die Eingangs- und Ausgangseinstellung „ TRITTON KUNAI Headset “ fest. Sie sollten jetzt eine visuelle Bestätigung der Funktionstätigkeit des Mikrofons in Form eines sich bewegenden Balkendiagramms sehen.

Lautsprecher-Tags entfernen

1. Die Lautsprecher-Etiketten wird mit Magneten anstelle gehalten. Entfernen Sie diese, durch ziehen an den Nuten auf der Oberseite der Lautsprecher-Laschen.
2. Um die Lautsprecher-Etiketten zu ersetzen, richten Sie die Laschen auf der Lautsprecher-Etikette und den Löchern auf der Unterseite der Ohrmuschel aus, und schwenken Sie die Lautsprecher-Etikett so, dass sie von den Magneten gehalten werden.

Ersatz- und Kundenspezifische-Lautsprecher-Etiketten sind bei trittonaudio.com erhältlich

Fehlerbehebung

Das Mikrofon funktioniert nicht:

• Stellen Sie sicher, dass das Mikrofon richtig am Mikrofon-Anschluss eingesteckt ist.
• Überprüfen Sie ob der 3,5 mm Klinkenstecker richtig in der Headset-Buchse des PS Vita eingesteckt ist.
• Stellen Sie sicher, dass der Mikrofon-Stummschalter nicht auf stumm geschaltet ist.
• Stellen Sie sicher, dass die Mikrofon-Stummschaltungsoption des PS Vita nicht aktiviert ist.

Kein Ton:

• Überprüfen Sie, ob der Inline-Regler nicht ganz nach unten geschaltet ist.
• Überprüfen Sie, ob der Inline-Regler des PS Vita nicht ganz nach unten geschaltet ist.
• Überprüfen Sie ob der 3,5 mm Klinkenstecker richtig in der Headset-Buchse des PS Vita eingesteckt ist.

GEWÄHRLEISTUNG

BEGRENZTE GEWÄHRLEISTUNG FÜR ZWEI JAHRE

Mad Catz garantiert, dass dieses Produkt für den Garantiezeitraum keine Defekte bei Konstruktion und Material aufweist. Diese auf (2) Tage beschränkte, nicht übertragbare Garantie gilt nur für Sie, den ersten Endverbraucher-Käufer. Wenn ein durch diese Garantie abgedeckter Mangel auftritt UND Sie einen Kaufbeleg vorweisen können, wird das Produkt kostenfrei von Mad Catz wahlweise repariert oder ersetzt.

Die begrenzte Gewährleistung für zwei (2) Jahre von Mad Catz ist für Kunden in Nordamerika und Europa verfügbar. Im Garantiefall besteht der alleinige Anspruch auf die Reparatur oder den Austausch Ihres Mad Catz-Produkts. Die Haftung von Mad Catz übersteigt in keinem Fall den ursprünglichen Kaufpreis des Produkts. Diese Garantie ist nicht anwendbar auf: (a) normale Abnutzung und Verschleiß oder missbräuchliche Nutzung; (b) industrielle, professionelle oder kommerzielle Nutzung; (c) wenn Eingriffe oder Veränderungen am Produkt vorgenommen wurden.

NORDAMERIKA UND EUROPA

Gehen Sie folgendermaßen vor, um eine Garantieleistung in Anspruch zu nehmen:

1. Fordern Sie mit EINER der folgenden Methoden eine Rücksende-Autorisierungsnummer (Return Authorization Number) vom technischen Support von Mad Catz an:
   a. Übermitteln Sie auf http://support.madcatz.com ein Ticket.
   b. Setzen Sie sich telefonisch mit dem nächstgelegenen Technischen Supportzentrum von Mad Catz in Verbindung:

- Nordamerika: 1-800-659-2287 (USA) oder 1-619-683-2815 (außerhalb der USA)

- Großbritannien: 08450 508418

- Europa (außerhalb Großbritanniens): [phone]

- Frankreich: 01 82 88 01 80

- Deutschland: 089-21094818

- Spanien: 93 181 63 94

Nachdem Sie Ihre einmalige Rücksende-Autorisierungsnummer erhalten haben, gehen Sie folgendermaßen vor:

1. Sende das Produkt auf eigene Kosten zur Überprüfung an Mad Catz.
2. Lege eine Kopie des originalen Kaufbelegs mit Kaufdatum bei.
3. Lege eine vollständige Rücksendeadresse mit Telefonnummern für tagsüber und abends bei.

TECHNISCHER SUPPORT

Online-Support: http://support.madcatz.com

Mo - Fr Telefonisch: 089-21094818

Telefonnummer für Nordamerika, Montag bis Freitag (außer an Feiertagen): 1-800-659-2287 (nur USA) oder 1-619-683-2815 (außerhalb der USA).

Telefonnummer für Großbritannien, Nordamerika, Montag bis Freitag (außer an Feiertagen): 08450 508418.

Telefonnummer für Europa (außerhalb Großbritanniens), Montag bis Freitag (außer an Feiertagen): [phone].

WARNHINWEISE

• Ständiges Hören von zu lauter Musik oder anderen Geräuschen mit dem Kopfhörer kann zu schweren Hörschäden führen. Es wird empfohlen, zu hohe Lautstärken zu vermeiden, insbesondere wenn Sie den Kopfhörer längere Zeit verwenden.
• Benutzen Sie die Einheit nur für den vorgesehenen Zweck.
• Um den Ausbruch eines Feuers oder eine andere Gefahrensituation zu verhindern, setzen Sie die Einheit weder Regen noch Feuchtigkeit aus. Halten Sie einen ausreichend großen Abstand zu Wasser (ca. 80 cm), z. B. in Schwimmbecken, in Badewannen oder Waschbecken.
• Um elektrischen Schock zu vermeiden, nehmen Sie das Gerät nicht auseinander. Das Gerät darf nur von qualifiziertem Personal gewartet werden.
• Führen Sie, mit Ausnahme der zulässigen Elemente, keine Gegenstände jeglicher Art in das Gerät ein, da sie gefährliche Spannungspunkte berühren oder einen Kurzschluss auslösen können, was zum Ausbruch von Feuer oder elektrischem Schock führen kann.
• Wenn Sie sich müde oder unwohl fühlen oder Schmerzen in Ihrer Hand oder Ihrem Arm haben, beenden Sie unverzüglich die Verwendung der Einheit. Suchen Sie einen Arzt auf, wenn sich Ihr Zustand nicht bessert.
• Vermeiden Sie eine zu lange Verwendung der Einheit. Legen Sie alle 30 Minuten eine Pause ein.
• Sichern Sie alle Kabel, damit Personen nicht auf sie treten oder über sie stolpern können. Vergewissern Sie sich, dass die Kabel nicht eingeklemmt oder beschädigt werden.
• Keinen Wickeln die Kabel nicht um Körperteile von Personen.
  • Halten Sie Kinder von den Kabeln fern.

EU-KONFORMITÄTSERKLÄRUNG:

Wie vorgeschrieben wurden bestimmte dieser Produkt getestet und sie erfüllen die Anforderungen der EG-Richtlinien 2002/95/EG, 2002/96/EG, und 2004/108/EG. Der vom Hersteller autorisierte Unterzeichner ist Mad Catz, Inc., 7480 Mission Valley Road, Suite 101, San Diego, CA 92108.

08/12
