MANUAL DE USUARIO Robot Striker Mini TAURUS

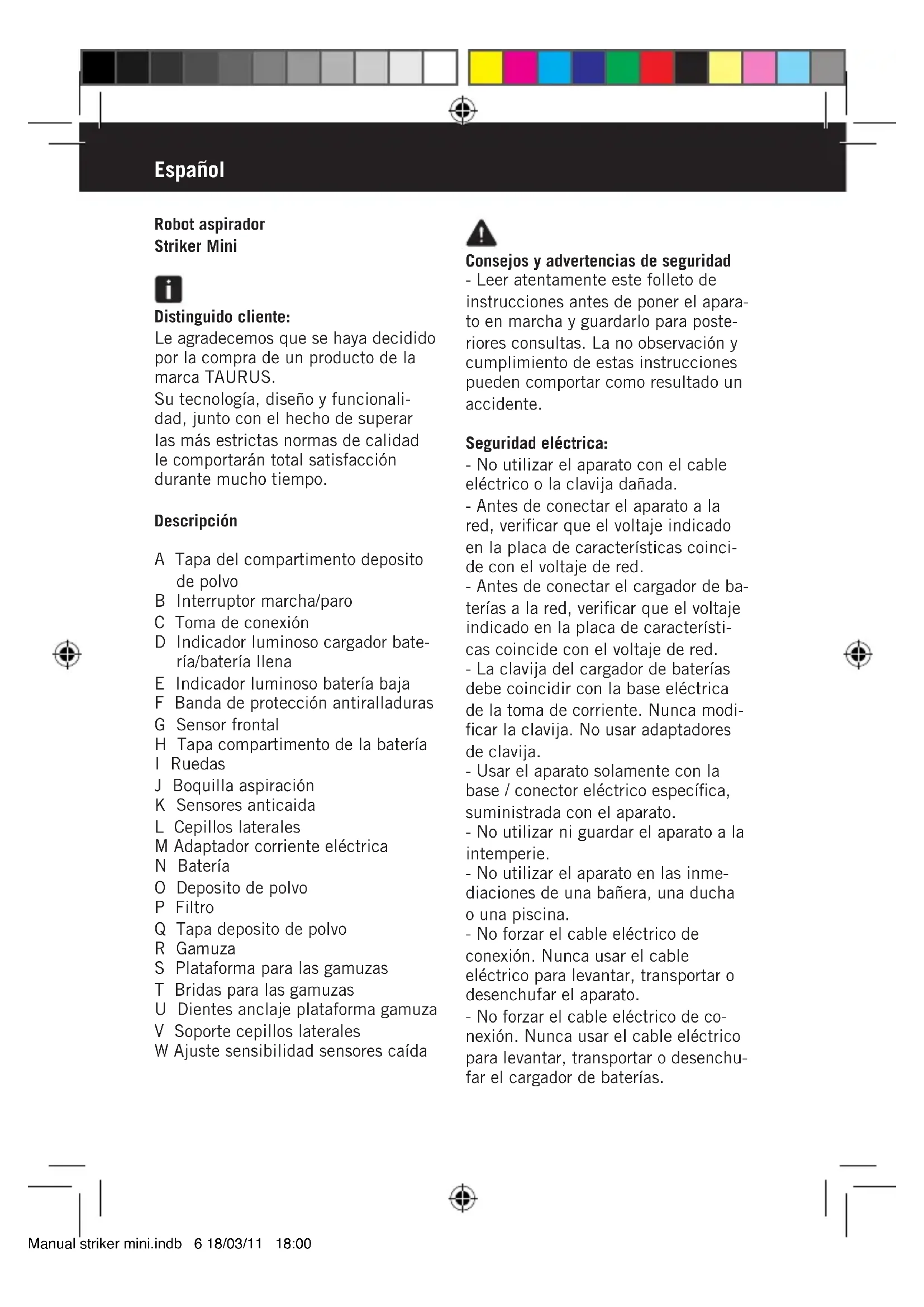

Manual striker mini.indb 3 18/03/11 18:00Fig.1 Fig.2 Fig.5 Fig.4b Fig.3 Fig.4a Manual striker mini.indb 4 18/03/11 18:00Fig.6 Fig.7 Fig.9 Fig.11 Fig.8 Fig.10 Manual striker mini.indb 5 18/03/11 18:00Español Robot aspirador Striker Mini Distinguido cliente: Le agradecemos que se haya decidido por la compra de un producto de la marca TAURUS. Su tecnología, diseño y funcionali- dad, junto con el hecho de superar las más estrictas normas de calidad le comportarán total satisfacción durante mucho tiempo. Descripción A Tapa del compartimento deposito de polvo B Interruptor marcha/paro C Toma de conexión D Indicador luminoso cargador bate- ría/batería llena E Indicador luminoso batería baja F Banda de protección antiralladuras G Sensor frontal H Tapa compartimento de la batería I Ruedas J Boquilla aspiración K Sensores anticaida L Cepillos laterales M Adaptador corriente eléctrica N Batería O Deposito de polvo P Filtro Q Tapa deposito de polvo R Gamuza S Plataforma para las gamuzas T Bridas para las gamuzas U Dientes anclaje plataforma gamuza V Soporte cepillos laterales W Ajuste sensibilidad sensores caída Consejos y advertencias de seguridad - Leer atentamente este folleto de instrucciones antes de poner el apara- to en marcha y guardarlo para poste- riores consultas. La no observación y cumplimiento de estas instrucciones pueden comportar como resultado un accidente. Seguridad eléctrica: - No utilizar el aparato con el cable eléctrico o la clavija dañada. - Antes de conectar el aparato a la red, verificar que el voltaje indicado en la placa de características coinci- de con el voltaje de red. - Antes de conectar el cargador de ba- terías a la red, verificar que el voltaje indicado en la placa de característi- cas coincide con el voltaje de red. - La clavija del cargador de baterías debe coincidir con la base eléctrica de la toma de corriente. Nunca modi- ficar la clavija. No usar adaptadores de clavija. - Usar el aparato solamente con la base / conector eléctrico específica, suministrada con el aparato. - No utilizar ni guardar el aparato a la intemperie. - No utilizar el aparato en las inme- diaciones de una bañera, una ducha o una piscina. - No forzar el cable eléctrico de conexión. Nunca usar el cable eléctrico para levantar, transportar o desenchufar el aparato. - No forzar el cable eléctrico de co- nexión. Nunca usar el cable eléctrico para levantar, transportar o desenchu- far el cargador de baterías. Manual striker mini.indb 6 18/03/11 18:00- No tocar la clavija de conexión con las manos mojadas. Seguridad personal: - Evite cualquier contacto con el líquido que pueda desprender la batería. Caso de contacto accidental con los ojos lávelos y acuda a un médico. El liquido derramado por la batería puede provocar irritación o quemaduras. Utilización y cuidados: - Antes de cada uso, desenrollar com- pletamente el cable de alimentación del aparato. - No usar el aparato si los accesorios o consumibles no están debidamente acoplados. - No usar el aparato si su disposi- tivo de puesta en marcha/paro no funciona. - No mover o desplazar el aparato mientras esté en funcionamiento. - No forzar la capacidad de trabajo del aparato. - Retirar las pilas o baterías del aparato si no lo va a usar en mucho tiempo. - Desenchufar el cargador de baterías de la red cuando no se use y antes de realizar cualquier operación de limpieza. - Este aparato está pensado única- mente para un uso doméstico, no para uso profesional o industrial. - Este aparato no es un juguete. Los niños deben estar bajo vigilancia para asegurar que no jueguen con el aparato. - Este aparato está pensado para que lo usen adultos. No permitir que lo usen personas no familiarizadas con este tipo de producto, personas disca- pacitadas o niños. - Guardar este aparato fuera del alcance de los niños y/o personas discapacitadas. - No aspirar nunca objetos incandes- centes o cortantes (colillas, cenizas, clavos…). - No abrir la/s batería/s bajo ningún motivo. - Evite provocar un cortocircuito entre los terminales de la batería, ya que existe riesgo de explosión o incendio. - Guardar la/s batería/s en lugares donde la temperatura no supere los 40ºC ni sea inferior a los 4ºC. - Recargue la/s batería/s solamente con el cargador suministrado por el fabricante. Un cargador que es ade- cuado para un tipo de baterías, puede ocasionar un peligro de explosión o incendio cuando es usado con otra/s batería/s. - Use el aparato solamente con la/s batería/s por las que ha estado dise- ñado específicamente. El uso de cual- quier otra/s batería/s puede ocasionar un peligro de explosión o incendio. Servicio: - Cerciorarse que el servicio de man- tenimiento del aparato sea realizado por personal especializado, y que caso de precisar consumibles/recam- bios, éstos sean originales. - Toda utilización inadecuada, o en desacuerdo con las instrucciones de uso, puede comportar peligro, anulan- do la garantía y la responsabilidad del fabricante. Manual striker mini.indb 7 18/03/11 18:00Instalación Carga de baterías: Advertencia: Una batería nueva no viene cargada completa y debe ser cargada al máximo antes de usar el aparato por primera vez. - Cargar la batería a temperatura ambiente entre 4 y 40ºC - Enchufar el cargador a la red eléc- trica. (Fig.1) - Durante la carga, el indicador lumi- noso cargador batería/batería llena parpadeara. Una vez la batería está completamente cargada el indicador luminoso cargador batería/batería llena permanecerá en color verde (D). - El tiempo necesario para una carga completa es de 4 horas aproximada- mente. Nunca intente sobrecargar las baterás. Montaje de la batería/s - Advertencia: Durante el proceso de manipulación de la batería, no tocar simultáneamente sus dos polos, ya que provocaría una descarga de parte de su energía almacenada, afectando directamente a su longevidad. - Asegurese que el interruptor de mar- cha/paro esta en posición “0” antes del montaje de las baterías. - Retirar la tapa del compartimiento de la batería/s. - Conectar la batería/s en su alo- jamiento, respetando la polaridad indicada (Fig. 2). - Cerrar de nuevo la tapa del compar- timiento de la batería/s. Montaje de los cepillos laterales: - Coloque el cepillo lateral sobre el soporte cepillos laterales. - Haga presión hasta oír un clic. (Fig.3) Montaje de la mopa: - Introducir los bordes de la gamuza en las bridas de anclaje de la base para la gamuza. (Fig. 4a) - Ajustar el soporte gamuza en los anclajes del cuerpo del robot (Fig.4b) - Retirar el soporte gamuza si se va a utilizar el robot sin gamuza. Modo de empleo Notas previas al uso: - Antes de usar el producto por primera vez, es importante hacer una carga completa de las baterías. Uso: - Una vez cargado el aparato, poner el aparato en marcha, accionando el interruptor marcha/paro. - El aparato empezara a funcionar automáticamente hasta que se agoten sus baterías. - Mientras el aparato está en funcio- namiento los indicadores luminosos de carga de batería/batería llena y batería baja, se irán alternando. - Cuando las baterías estén bajas, se iluminará el indicador rojo de batería baja. - Retire la plataforma para gamuzas antes de la utilización del robot sobre alfombras o moquetas. - En caso de utilizar en robot sobre una superficie oscura, coloque los sensores de altura en la posición 2 o 3 (Fig11) Una vez finalizado el uso del aparato: Manual striker mini.indb 8 18/03/11 18:00- Parar el aparato, accionando el interruptor marcha/paro. Limpieza - Desenchufar el aparato de la red y dejarlo enfriar antes de iniciar cual- quier operación de limpieza. - Desenchufar el cargador eléctrico de la red y dejarlo enfriar antes de iniciar cualquier operación de limpieza. - Retirar la batería antes de iniciar cualquier operación de limpieza. - Limpiar el aparato con un paño húmedo impregnado con unas gotas de detergente y secarlo después. - No utilizar disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato. - No deje entrar agua u otro líquido por las aberturas de ventilación para evitar daños en las partes operativas interiores del aparato. - No sumergir el aparato en agua u otro líquido, ni ponerlo bajo el grifo. - No sumergir el conector en agua u otro líquido ni ponerlo bajo el grifo. Vaciado del depósito de polvo: - Vaciar el depósito de polvo después de cada uso. - Abrir la tapa de vaciado del compar- timento deposito. (Fig.5) - Desacoplar el depósito polvo del aparato.(Fig.6) - Abrir la tapa de vaciado del depósi- to, quitar filtro y verter su contenido en un contenedor de basura apropia- do (Fig.7) - Verifique el estado del filtro del depósito y volver a colocarlo. - Cerrar la tapa de vaciado del depósito. - Acoplar el depósito de polvo al aparato. Cambio de filtros: - Filtro depósito, se recomienda sustituirlo cada tres meses. - Para la retirada de los filtros: - Abrir la tapa del compartimento depósito de polvo. (Fig 5). - Desacoplar el depósito de polvo del aparato. - Abrir la tapa del depósito de polvo y retirar el filtro deposito de su anclaje (Fig.7) - Para el montaje del filtro, proceda de manera inversa a lo explicado en el apartado anterior. Cambio de gamuza: - Para la retirada de la gamuza. - Retirar el soporte gamuza presio- nando los dientes que hacen de anclaje con cuidado y estirando del soporte (Fig.8) - Tirar de la gamuza hasta que se desenganche de las bridas que hacen de anclaje (Fig.9) - Para el montaje de gamuzas, proce- da de manera inversa a lo explicado en el apartado anterior. Cambio de cepillos laterales: - Para la retirada de los cepillos laterales. - Tirar del las cerdas del cepillo hasta desenganchar el conjunto del cepillo lateral. (Fig.10) - Para el montaje de los cepillos late- rales, proceda de manera inversa a lo explicado en el apartado anterior. Manual striker mini.indb 9 18/03/11 18:00Consumibles: - En los distribuidores y estable- cimientos autorizados se podrán adquirir los consumibles (tales como; filtros,…) para su modelo de aparato. - Usar siempre consumibles para su modelo de aparato. Anomalías y reparación

PROBLEMA POSIBLE CAUSA SOLUCIÓN

1 El indicador luminoso de batería baja esta iluminado.

1. La batería esta baja

2. El aparato ha sido

levantado del suelo.

1. Recargue la batería

2 El aparato no se ha puesto en marcha.

paro esta en posición “0”.

2. El filtro del depósito

no esta bien colocado.

tamente el filtro del depósito. 3 El indicador de batería llena sigue parpadean- do después de 4horas de carga. Durante el proceso de carga, la corriente ha sido cortada y por lo tanto el aparato no se ha cargado debida- mente. Repetir el proceso de carga. 4 Los cepillos laterales están deformados. Están deformados por el uso. Retire los cepillos laterales y póngalos a remojo en agua ca- liente para recuperar su forma inicial. 5 El aparato no se pone en funcionamiento

esta correctamente colocada.

2. El nivel de carga de

la batería es demasiado bajo.

1. Instale la batería

2. Ponga a cargar las

baterías del aparato. Manual striker mini.indb 10 18/03/11 18:006 El aparato funciona en círculos y no va en ningún momento recto. Puede haber problemas con las ruedas. Contacte con nuestro servicio de atención al cliente para su reparación. 7 La autonomía es mas baja de lo normal. La batería no se ha recuperado / cargado completamente.

1. Repetir el proceso

usos puede ser normal.

3. Cambiar la batería

vio/arresto del robot.

1 O indicador luminoso de bateria fraca está aceso.
