TTR8632UCEN - Platine_disque ROADSTAR - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Cadena de alta fidelidad
Función principal	Reproductor MP3 con tocadiscos y radio estéreo
Puertos USB/SD	Sí
Función de codificación	Sí
Control remoto	Incluido
Tipo de radio	Estéreo
Compatibilidad de audio	MP3
Alimentación	No especificado
Dimensiones	No especificado
Peso	No especificado
Color	No especificado
Material	No especificado
Conectividad	USB, SD
Función tocadiscos	Sí
Tipo de tocadiscos	Vinilo
Garantía	No especificado

MANUAL DE USUARIO TTR8632UCEN ROADSTAR

Manualdeinstrucciones

- Vuestro nuevo sistema ha sido construido según las normas estrictas de control de calidad ROADSTAR. Le felictamos y le damos las gracias por su elección de este aparado. Por favor leer el manual antes de poner en funcionamiento al equipo y guardar esta documentación en casa de que se necesite nuevamente.

11) SD/MMC CARD SLOT

13) SKIP DOWN ◀◀BUTTON

14) PLAY/PAUSE/STOP ▶/ ■ BUTTON

15) X-BASS ON/OFF BUTTON

16) REMOTE SENSOR

17) RIGHT SPEAKER

18) VOLUME KNOB

19) TUNING KNOB

20) FM STEREO LED INDICATOR

21) SKIP UP ➤ BUTTON

22) LED DIAL POINTER

23) SPINDLE ADAPTOR

24) TONE ARM LEVER

25) 33/45 RPM SPEED SELECTOR

26) PICK-UP HOLDER

27) LINE OUT SOCKET

28) FMANTENNA

29) AUTO STOP SWITCH

30) AC CORD

3

REMOTE CONTROL

BATTERY INSTALLATION

INTRO
RANDOM
■■■■■■■■■■

- Repeat play

6) ALTOPARLANTE SINISTRO

7) SELETTORE DI FUNZIONI/POWER OFF/ON

8) PRESA CUFFIE 3.5 MM

9) PRESA USB

10) SELETTORE DI BANDA RADIO

11) ALLOGGIAMENTO PER SCHEDA SD/MMC

17) ALTOPARLANTE DESTRO

18) MANOPOLA VOLUME

19) MANOPOLADI SINTONIA

20) INDICATORE LED FM STEREO

21) TASTO SALTO SU

22) INDICATORE DI SINTONIA A LED

23) ADATTATORE DISCHI 45 GIRI

24) LEVETTADEL BRACCIO DI LETTURA

25) SELETTORE DI VELOCITÀ 33/45 GIRI/MIN

26) SOSTEGNO DELLA PUNTINA

27) PRESA USCITADI LINEA

28) ANTENNAFM

29) INTERRUTTORE AUTO STOP (ARRESTO AUTOMATICO)

REQUISITI DI FORMATO DI TRACCIAMP3/WMA:

- Bit rate MP3: 32 kbps\~256 kbps e bit rate WMA : 32 kbps \~ 320 kbps

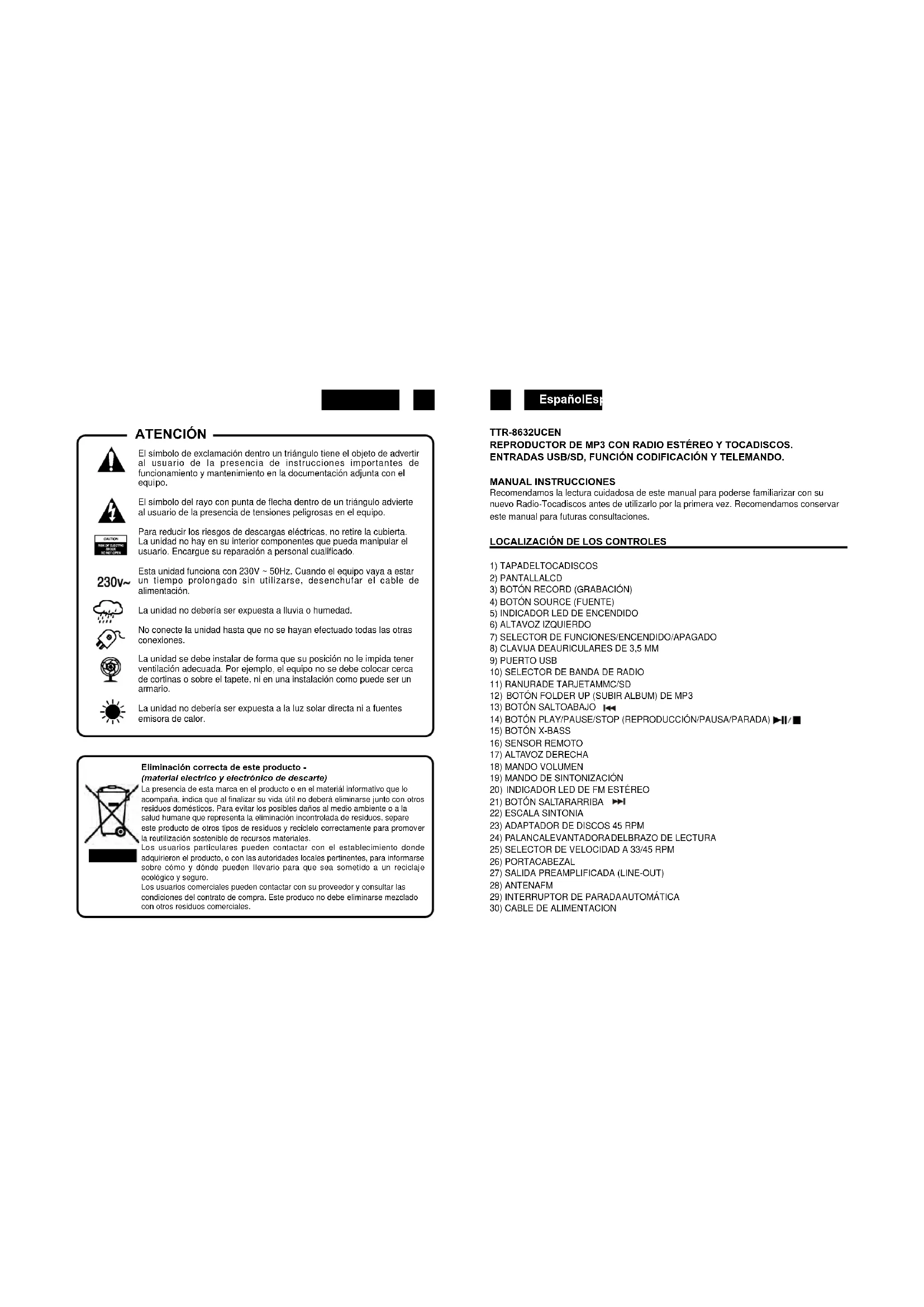

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo del rayo con punta de flecha dentro de un triángulo advierte al usuario de la presencia de tensiones peligrosas en el equipo.

Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La unidad no hay en su interior componentes que pueda manipular el usuario. Encargue su reparación a personal cualificado.

230v\~

Esta unidad funciona con 230V \~ 50Hz. Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.

La unidad no debería ser expuesta a lluvia o humedad.

No conecte la unidad hasta que no se hayan efectuado todas las otras conexiones.

La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada. Por ejemplo, el equipo no se debe colocar cerca de cortinas o sobre el tapete, ni en una instalación como puede ser un armario.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Eliminación correcta de este producto -

(material eléctrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrollada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y donde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.

EspañolEs

TTR-8632UCEN

REPRODUCTOR DE MP3 CON RADIO ESTÉREO Y TOCADISCOS. ENTRADAS USB/SD, FUNCIÓN CODIFICACIÓN Y TELEMANDO.

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio-Tocadiscos antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

LOCALIZACIÓN DE LOS CONTROLES

1) TAPADELTOCADISCOS

2) PANTALLALCD

3) BOTÓN RECORD (GRABACIÓN)

4) BOTÓN SOURCE (FUENTE)

5) INDICADOR LED DE ENCENDIDO

6) ALTAVOZ IZQUIERDO

7) SELECTOR DE FUNCIONES/ENCENDIDO/APAGADO

8) CLAVIJA DEAURICULARES DE 3,5 MM

9) PUERTO USB

10) SELECTOR DE BANDA DE RADIO

11) RANURADE TARJETAMMC/SD

12) BOTÓN FOLDER UP (SUBIR ALBUM) DE MP3

13) BOTÓN SALTOABAJO

14) BOTÓN PLAY/PAUSE/STOP (REPRODUCCIÓN/PAUSA/PARADA)

15) BOTÓN X-BASS

16) SENSOR REMOTO

17) ALTAVOZ DERECHA

18) MANDO VOLUMEN

19) MANDO DE SINTONIZACIÓN

20) INDICADOR LED DE FM ESTÉREO

21) BOTÓN SALTARARRIBA

22) ESCALA SINTONIA

23) ADAPTADOR DE DISCOS 45 RPM

24) PALANCALEVANTADORADELBRAZO DE LECTURA

25) SELECTOR DE VELOCIDAD A 33/45 RPM

26) PORTACABEZAL

27) SALIDA PREAMPLIFICADA (LINE-OUT)

28) ANTENAFM

29) INTERRUPTOR DE PARADAAUTOMÁTICA

30) CABLE DE ALIMENTACION

MANDOADISTANCIA

INSTALACIÓN DE LAS PILAS

El transmisor infrarrojo requiere la utilización de dos pilas de tamaño AAA (no incluidas).

DESCRIPCIÓN DE LOS BOTONES

1) FIND (búsqueda por nombre) Pulse este botón en el modo de MP3/WMa para activar la función de búsqueda de archivo/album por nombre.
2) INFO (información) Pulse este botón en el modo de parada del USB para seleccionar la velocidad de codificación.
3) REC (grabación) Pulse este botón en el modo de cd/audio para activar la función de grabación.
4) REP/INTRO/RAN (repetición/introducción/aleatorio) Pulse este botón en el modo de USB para activar la función de repetición/introducción/lectura aleatoria.
5) PROGRAM (programación) Pulse este botón en el modo de USB para activar la función de programación.

6) PLAY/PAUSE (Reproducción/Pausa) ▶II Pulse este botón en el modo de USB para iniciar la reproducción, y púlselo de nuevo para acceder al modo de pausa.

7) SKIP/SEARCH ▶▶I (saltar/buscar hacia adelante) Pulse este botón una vez para saltar a la pista siguiente y manténgalo pulsado para buscar hacia delante.

SKIP/SEARCH (saltar/buscar hacia atrás) Pulse este botón una vez para saltar a la pista anterior y manténgalo pulsado para buscar hacia atrás.

8) STOP (parada) ■ Pulse este botón en el modo de USB para detener la reproducción o cancelar el programa almacenado.

9) FOLDER ▲ ▼ (album arriba/abajo) Pulse este botón en el modo de MP3 para seleccionar un album anterior o posterior.

10) SOURCE (fuente) Pulse este botón en el modo de USB para seleccionar la función CD o USB en repetidas ocasiones

EspañolEsp

CONEXIÓNALA FUENTE DE ALIMENTACIÓN

Antes de activar el aparato asegurarse de que el voltaje local corresponda al voltaje indicado en la placa de los datos de funcionamiento.

Para su propia seguridad leer las siguientes instrucciones con cuidado antes de conectar este aparato a la toma de corriente.

Este aparato ha sido diseñado para que funcione con una fuente de alimentación de CA 230V, 50Hz. La conexión a otro tipo de fuente de alimentación podría dañar el aparato.

Atención

Para prevenir las descargas eléctricas desconectar la clavija antes de remover la tapa. No emplear las partes utilizables en el interior. Dirigirse al personal de un centro de servicios calificado.

Precauciones de Seguridad

No exponer el aparato a la lluvia o a la humedad.

Fuente de Alimentación Principal: solamente CA 230V 50 Hz - CA

Este símbolo significa que este aparato está doblemente aislado. No se requiere una conexión a tierra.

PREPARACIÓN AL USO

• Extraer con cuidado el aparato de la caja, conservar el embalaje para un eventual uso futuro (servicio posventa).
• Recomendamos una lectura cuidadosa de este manual de instrucciones antes de poner en función el aparato.

Funcionamiento con Red CA

- Conectar el cable de alimentación a su toma de corriente doméstica y activar el aparato. Asegurarse de que el voltaje sea compatible.

- Desconectar el cable de alimentación de la toma de corriente cuando no se utilizará el aparato.

USO DE LA RADIO

1. Colocar el Selector Función (7) en la posición RADIO. El indicador POWER se enciende (5).
2. Seleccionar la banda de frecuencia deseada con el Selector Banda (10).
3. Sintonizar la estación radio deseada girando el control Sintonización (19).
4. Regular el control Volumen (18) al nivel deseado.

Antena

Para la recepción en FM se encuentra incorporada una antena a hilo FM (28) en la parte posterior del aparato. Mover el hilo hasta cuando se alcance la mejor recepción. Para una recepción en OM las señales serán recogidos a través de la antena de barra de ferrita incorporada. Tendrá que orientar el aparato hasta alcanzar la mejor recepción.

Recepción FM Estéreo y Mono

Cuando se sintoniza una señal, colocando el selector BANDA (16) en la posición FM ST permitirá a la estación de ser captada en sonido estéreo. El indicador FM Estéreo (20) se iluminará. Cuando las señales estéreo son débiles y la recepción está perturbada, a menudo es preferible recibir la estación en mono. Trasladar el Selector (16) en la posición FM (Mono). La recepción estará menos perturbada.

TOCADISCOS

Preparación

Abrir la tapa del tocadiscos. Liberar el cierre del brazo de lectura.

Curtridge Dialysis assembly

Audición de los discos

1. Colocar el Selector Función (7) en la posición PHONO.
2. Colocar un disco sobre el tocadiscos, sobre el eje central. Colocar el adaptador EP sobre el eje central cuando se escuchen discos EP de 17 cm (45 RPM).
3. Colocar el Selector Velocidad (25) en 33 o 45 RPM según el disco utilizado.
4. Soltar el cierre del brazo de lectura, y extraer la tapa de protección de la aguja.
5. Levantar el brazo de lectura con la palanca levantadora del brazo de lectura.
6. Colocar el brazo de lectura en el inicio del disco, o en el inicio de una melodía particular.

EspañolEsp

1. Bajar con delicadeza el brazo sobre el disco con la palanca levantadora del brazo de lectura para iniciar la lectura.
2. Cuando la lectura del disco finalizará el tocadiscos se para. Retornar el brazo al apoyo.
3. Para detener el disco durante la lectura, alce el brazo de lectura y devuélvalo al apoyo.
4. Auto stop (29) ON/OFF
   Notas: No girar el Plato manualmente.
   Mover o sacudir el tocadiscos sin la protección del cierre del brazo de lectura podría dañar el brazo de lectura. Colocar la tapa de protección sobre la aguja cuando no se utilizará .

FUNCIÓNID3 (TÍTULODE PISTA/ÁLBUM) (POR TELEMANDO)

1. Al pulsar el botón INFO (información) (2) durante la reproducción de un disco MP3/WMA, se visualiza el título de la canción. Vuelva a pulsar este botón para deshabilitar la función.

FUNCIÓNDEBÚSQUEDADE ALBUM/TÍTULODECANCIÓN PORNOMBRE (PORTELEMANDO)

Es posible buscar una pista por el nombre del título o del álbum en el disco estando en el modo de parada:

1. Pulse una vez el botón FIND (búsqueda por nombre) (1) y pulse SKIP UP (saltar hacia delante) o SKIP DOWN (saltar hacia atrás) (7). Podrá buscar el título de una canción a través de la lista en orden alfabético que se muestra en la pantalla LCD. A continuación, pulse el botón PLAY/PAUSE (reproducción/pausa) (6) para iniciar la reproducción de la pista seleccionada.

2. Al pulsar otra vez el botón FIND, se visualizará el nombre de la carpeta. Pulse posteriormente el botón SKIP UP o SKIP DOWN (7) para seleccionar la carpeta deseada, y el botón PLAY:PAUSE (6) para iniciar la reproducción de todas las pistas incluidas en dicha carpeta.

OBSERVACIONES:

- En caso de que no se haya asignado un nombre a la pista, la pantalla mostrará el título "none" (ninguno) o "unknown" (desconocido).

- El inglés es el único idioma compatible con la pantalla LCD.

REQUISITOS DE FORMATO PARA PISTAS DE MP3/WMA:

- Velocidad de transmisión de MP3: 32 kbps \~ 256 kbps y velocidad de transmisión de wma: 32 kbps \~ 320 kbps

- El rendimiento en la reproducción de un disco MP3 depende de la calidad de la grabación y del método empleado para ésta.

MODODEREPETICIÓN/INTRODUCCIÓN/ALEATORIO(PORTELEMANDO)

Al pulsar el botón REPEAT/INTRO/RANDOM (repetición/introducción/aleatorio) (4) antes o en el transcurso de la reproducción, pueden reproducirse en los modos siguientes una sola pista, una única carpeta (sólo para MP3) o todas las pistas:

DISCO MP3/WMA

MODALIDAD LECTURA EN LAPANTALLA

REPETICION 1 CANCION

- Repetir reproducción

Esta función permite escuchar las pistas o la carpeta deseadas de manera repetida.

● Reproducir introducción (por mando a distancia)

Esta función permite escuchar el inicio (10 segundos) de cada pista de un MP3 y reducir

el tiempo de búsqueda de una canción.

● Reproducir aleatorio (RANDOM)

Esta función permite escuchar todas las pistas o seleccionar los álbums en orden aleatorio.

PROGRAMACIÓNDELUSB/SD(PORTELEMANDO)

Es posible programar un orden de reproducción para un máximo de 32 pistas de un archivo (file) de MP3. Antes de utilizar esta función, asegúrese de que el sistema se encuentra en el modo de parada.

1. Fije el modo de USB/SD con el botón SOURCE (10).
2. Pulse el botón PROGRAM (programación) (5). La pantalla LCD mostrará la indicación PROG. También indicará el número de programa y los dígitos disponibles para el número de pista que se programará.
3. Seleccione una pista con los botones SKIP ▶▶◀◀(saltar hacia delante/hacia atrás) (7).
4. Pulse el botón PROGRAM para almacenar el registro en la memoria.
5. Si desea introducir otras pistas en la memoria, repita los pasos 3 y 4.

48

EspañolEs

1. Una vez programadas todas las pistas deseadas, pulse el botón PLAY/PAUSE (reproducción/pausa) (6) del CD para reproducir el disco en el orden determinado.
2. Para cancelar la reproducción del archivo programado, pulse el botón STOP (parada) en el terminal remoto hasta que desaparezca el mensaje PROG de la pantalla LCD.

REPRODUCCIÓN DEUNACANCIÓNDE MP3/WMAMEDIANTEUNACONEXIÓN DE DISPOSITIVO DE ALMACENAMIENTO USB O TARJETA DE MEMORIA

El sistema puede descodificar y reproducir todos los archivos MP3/WMA almacenados en el dispositivo de memoria a través de un puerto de conexión USB o una tarjeta de memoria SD/MMC.

1. Ajuste el selector de funciones (7) en el modo deUSB y pulse el botón SOURCE (fuente) (10) para seleccionar el modo de USB o CARD.
2. Conecte el dispositivo USB con la parte superior hacia arriba, comprobando que está totalmente introducido, o inserte la tarjeta de memoria en la dirección de la flecha que muestra la etiqueta del lado inferior de la cubierta de la ranura para tarjetas de memoria. No doble el dispositivo al introducirlo.
3. Al conectar el USB hacia abajo o hacia detrás podría dañarse el sistema de audio o el dispositivo de almacenamiento (unidad de almacenamiento USB o tarjeta MMC/SD). Compruebe la dirección del dispositivo antes de realizar la conexión.
4. El sistema comenzará la lectura del soporte de almacenamiento automáticamente tras su conexión. La pantalla LCD mostrará el número total de archivos MP3/WMA y de carpetas detectado.

OBSERVACIONES

• El sistema sólo puede detectar y leer los archivos en formato mp3 y wma a través del puerto USB.
• Al conectar el sistema al reproductor de MP3 a través del puerto USB, es posible que, debido a diferencias del formato de codificación de MP3, algunos lectores no puedan reproducir la música contenida. Esto no se debe a un fallo de funcionamiento del sistema.

CODIFICACIÓN DE PHONO EN ARCHIVOS DE MP3

El sistema puede CODIFICAR un disco (de toca-discos) a formato MP3 y grabar en dispositivos de memoria a través del puerto de conexión USB.

OBSERVACIONES:

• La velocidad de grabación es de 1:1 y depende del tiempo de reproducción real de la pista.
• El sistema creará una álbum AUDIO en la que almacenará la pista de codificación.
• El formato de grabación predeterminado cuenta con una velocidad de transmisión de MP3 de 128 kbps y una frecuencia de muestro de 44,1 khz
• No se grabarán títulos de canciones en el modo de codificación.
• Para interrumpir la codificación, vuelva a pulsar el botón RECORD (grabación) en el modo de grabación.
• La grabación finalizará sólo cuando se codifique la canción completa. Si se detiene el proceso de codificación durante este tiempo, ninguna cinta quedará grabada ni almacenada en el USB o la tarjeta MMC/SD.

COPIA DE UN ARCHIVO MP3/WMA DESDE USB A MMC

Si se introduce un disco de MP3/WMA en lugar de un disco de CD y Se pulsa el botón RECORD (grabación) (3), el sistema copiará los archivos en el USB en la tarjeta MMC. El sistema cambiará al modo de copia únicamente si se está leyendo el archivo MP3/WMA.

OBSERVACIONES:

• El sistema almacenará el archivo en la fuente USB en primer lugar en el caso de que tanto la ranura de USB como de SD contengan un dispositivo de almacenamiento.
• Al pulsar el botón RECORD (grabación) durante la reproducción de la fuente USB o SD, el archivo se copiará del USB al SD o viceversa.

A) CODIFICACIÓN DESDE PHONO

1) Ajuste el botón de función en el modo de PHONO (7) y pulse el botón RECORD (grabación) (3) directamente.
2) La pantalla LCD mostrará la palabra USB y parpadeará. A continuación, aparecerán los mensajes "REC" y "→" y parpadeará tras unos segundos. En este momento, el sistema está iniciando el modo de codificación.
3) Inicie la reproducción en AUDIO de la pista que desea grabar en el USB.
4) Una vez finalizada la grabación, pulse y mantenga pulsado el botón RECORD (3) hasta que la pantalla LCD deje de parpadear y vuelva al modo de PHONO.

EspañolEs

B) VELOCIDAD DE CODIFICACIÓN (POR TELEMANDO)

Se puede seleccionar la VELOCIDAD deseada durante la CODIFICACIÓN desde PHONO a USB. Las opciones disponibles son 323/64/96/128/192/256 kbps.

1) Ajuste la función de PHONO (7) en el aparato y permanezca en el modo de parada.
2) Pulse el botón INFO (información) y la pantalla LCD mostrará la velocidad predeterminada (128 kbps).
3) Pulse los botones SKIP ▶▶▶ I◀◀(saltar hacia delante/hacia atrás) (7) para seleccionar la velocidad de codificación deseada.
4) Vuelva a pulsar INFO para confirmar el ajuste. La pantalla LCD restaurará el modo de PHONO.

EXTRACCIÓN DE LATARJETADE MEMORIA/USB

Para extraer la TARJETA DE MEMORIA/USB, apague el reproductor o cambie el modo de función a AUX o SINTONIZACIÓN en primer lugar. Si se trata de un puerto USB, desenchúfelo tirando de él. Si se trata de una tarjeta de memoria, empuje la tarjeta y suéltela; la tarjeta saldrá parcialmente y usted podrá extraerla con la mano.

SALIDALINE OUT

Es posible la reproducción en una fuente musical externa (amplificador) conectada a lss salidas LINE-OUT (26) con un cable RCA (no incluido).

ESPECIFICACIONES TÉCNICAS

Fuente Alimentación

CA: 230V \~ 50 Hz

Gama Frecuencia Radio

FM: 87.5 - 108 MHz

OM: 522 - 1620 kHz

Potencia salida 2 x 2 W RMS (10% THD)

Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.

ATENÇÃO

6) ALTIFALANTE ESQUERDO

7) SELECTOR DE LIGADO/DESLIGADO/FUNÇÕES

8) TOMADAPARAAUSCULTADORES 3.5 MM

9) TOMADA USB

10) SELECTOR DE BANDA DE RÁDIO

11) RANHURA PARACARTÃO SD/MMC

12) TECLA FOLDER UP MP3

13) TECLASALTO

14) TECLA PLAY/PAUSE/STOP ▶//■

15) TECLA X-BASS

16) SENSOR CONTROLO REMOTO

17) ALTIFALANTE DIREITO

18) CONTROLO VOLUME

19) CONTROLO DE SINTONIA

20) INDICADOR DE FM ESTÉREO

21) TECLASALTO

22) INDICADOR DE SINTONIA

23) ADAPTADORDE AGULHA

24) ALAVANCADELEVANTAMENTO

25) SELECTO DE VELOCIDADE 33/45 RPM

26) BRACO DO GIRA-DISCOS

27) TOMADA DESAÍDA (LINE-OUT)

28) ANTENA FM

29) COMUTADOR AUTO STOP

30) CABO AC

CONTROLO REMOTO

Recepción FM Estéreo y Mono

Cuando se sintoniza una señal, colocando el selector ONDA (10) en la posición FM ST permitirá a la estación de ser captada en sonido estéreo. El indicador FM Estéreo (20) se iluminará. Cuando las señales estéreo son débiles y la recepción está perturbada, a menudo es preferible recibir la estación en mono. Trasladar el Selector en la posición FM (Mono). La recepción estará menos perturbada.

TOCA-DISCOS

Preparação

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.
