Type d'appareil	Chaîne hi-fi
Fonction principale	Lecteur MP3 avec platine vinyle et radio stéréo
Ports USB/SD	Oui
Fonction d'encodage	Oui
Télécommande	Incluse
Type de radio	Stéréo
Compatibilité audio	MP3
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Matériau	Non précisé
Connectivité	USB, SD
Fonction platine	Oui
Type de platine	Vinyle
Garantie	Non précisé

FOIRE AUX QUESTIONS - TTR8632UCEN ROADSTAR

Comment puis-je connecter ma platine disque ROADSTAR TTR8632UCEN à mes haut-parleurs ?

Vous pouvez connecter votre platine disque à vos haut-parleurs en utilisant des câbles RCA. Branchez les câbles RCA rouge et blanc à la sortie audio de la platine, puis connectez l'autre extrémité aux entrées correspondantes de vos haut-parleurs.

Pourquoi ma platine disque ne tourne-t-elle pas ?

Vérifiez que la platine est correctement alimentée et que le moteur est en marche. Assurez-vous également que le bras de lecture n'est pas en position de repos et que le plateau est correctement installé.

Comment régler le bras de lecture de ma platine disque ?

Pour régler le bras de lecture, utilisez le contrepoids situé à l'arrière du bras. Tournez-le dans le sens des aiguilles d'une montre ou dans le sens inverse pour ajuster le poids selon les spécifications de votre cellule.

Que faire si le son de ma platine disque est déformé ?

Un son déformé peut être causé par une cellule sale ou usée. Nettoyez la cellule avec un pinceau doux et, si nécessaire, remplacez-la. Vérifiez également si le vinyle est propre et en bon état.

Comment utiliser la fonction d'enregistrement de ma platine disque ROADSTAR TTR8632UCEN ?

Pour utiliser la fonction d'enregistrement, connectez une clé USB ou un autre support de stockage à la platine. Sélectionnez la source souhaitée et appuyez sur le bouton d'enregistrement. Suivez les instructions à l'écran pour finaliser l'enregistrement.

La platine disque ne reconnaît pas ma clé USB, que faire ?

Assurez-vous que votre clé USB est formatée en FAT32, car d'autres formats peuvent ne pas être compatibles. Essayez également de débrancher et de rebrancher la clé USB.

Comment mettre à jour le firmware de ma platine disque ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de ROADSTAR, puis suivez les instructions fournies dans le manuel de l'utilisateur pour installer la mise à jour via une clé USB.

Pourquoi ma platine disque fait-elle du bruit pendant la lecture ?

Des bruits pendant la lecture peuvent être causés par un mauvais équilibre du bras de lecture ou par des vibrations. Assurez-vous que la platine est placée sur une surface stable et vérifiez l'équilibre du bras.

Comment nettoyer ma platine disque ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et le plateau. Pour le bras de lecture, un pinceau spécial pour cellule est recommandé. Évitez les produits chimiques agressifs qui pourraient endommager les composants.

Où puis-je trouver des pièces de rechange pour ma platine disque ROADSTAR TTR8632UCEN ?

Les pièces de rechange peuvent être trouvées sur le site officiel de ROADSTAR ou chez des revendeurs spécialisés en matériel audio. Vérifiez également les forums en ligne pour des recommandations.

Quelle est la garantie de ma platine disque ROADSTAR TTR8632UCEN ?

La garantie standard pour la platine disque ROADSTAR TTR8632UCEN est généralement de 2 ans à partir de la date d'achat. Veuillez consulter votre manuel d'utilisateur ou le site de ROADSTAR pour plus de détails.

MODE D'EMPLOI TTR8632UCEN ROADSTAR

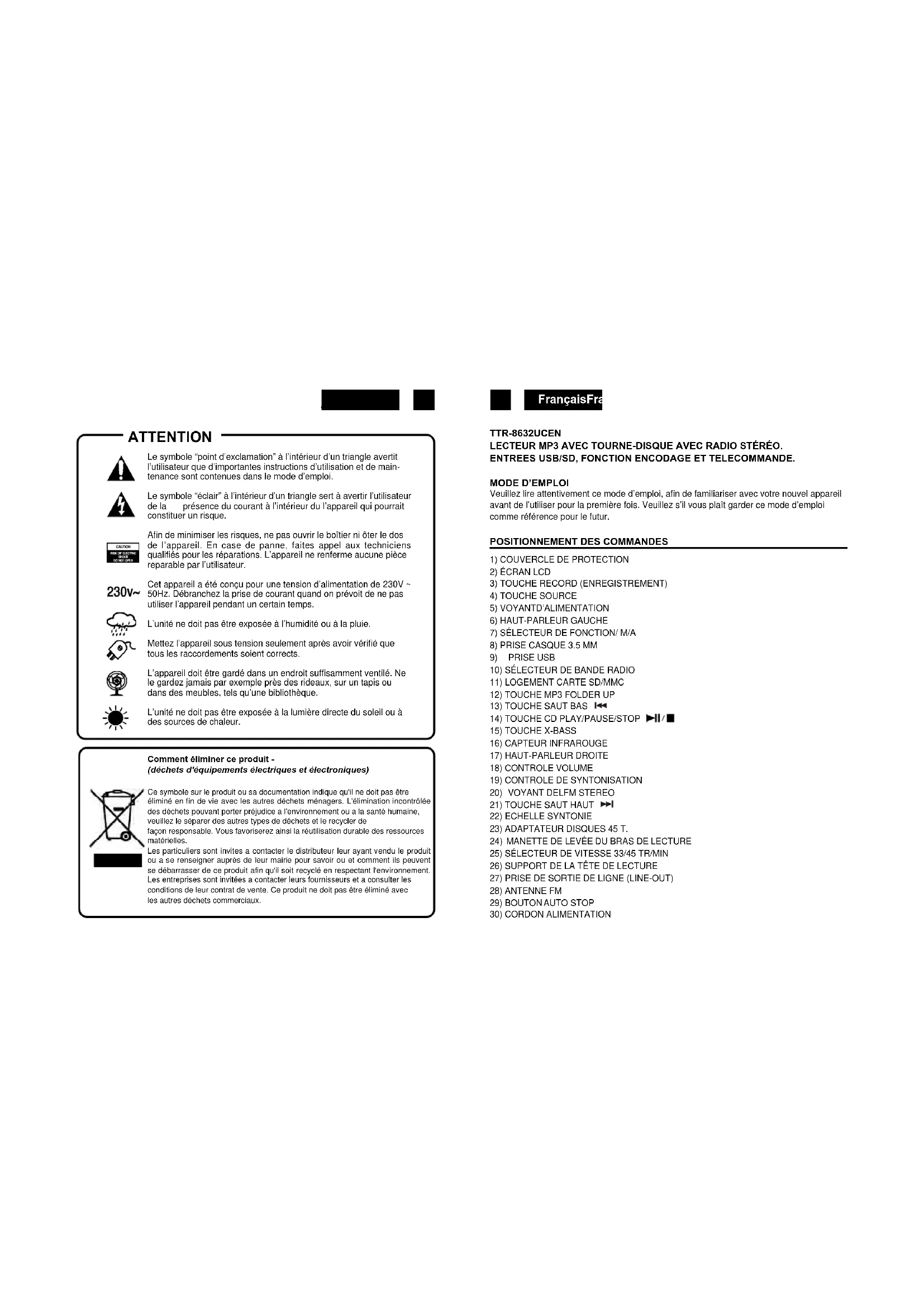

- Votre nouvel appareil a été fabriqué et monté en étant soumis aux nombreux tests ROADSTAR. Nous espérons que cet appareil vous donnera entière satisfaction. Avant de vous adonner à ces activités, veuillez lire attentivement ce manuel d'instructions. Conservezle à portée de main à fin de référence ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur du l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En case de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce reparable par l'utilisateur.

Cet appareil a été conçu pour une tension d'alimentation de 230V \~50Hz. Débranchez la prise de courant quand on prévoit de ne pas utiliser l'appareil pendant un certain temps.

L'unité ne doit pas être exposée à l'humidité ou à la pluie.

Mettez l'appareil sous tension seulement après avoir vérifié que tous les raccordements soient corrects.

L'appareil doit être gardé dans un endroit suffisamment ventilé. Ne le gardez jamais par exemple près des rideaux, sur un tapis ou dans des meubles, tels qu'une bibliothèque.

L'unité ne doit pas être exposée à la lumière directe du soleil ou à des sources de chaleur.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou a la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invites à contacter le distributeur leur ayant vendu le produit ou a se renseigner auprès de leur mairie pour savoir ou et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

FrançaisFr

TTR-8632UCEN

LECTEUR MP3 AVEC TOURNE-DISQUE AVEC RADIO STÉRÉO. ENTREES USB/SD, FONCTION ENCODAGE ET TELECOMMANDE.

MODE D'EMPLOI

Veuillez lire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel appareil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme référence pour le futur.

POSITIONNEMENT DES COMMANDES

1) COUVERCLE DE PROTECTION
2) ÉCRAN LCD
3) TOUCHE RECORD (ENREGISTREMENT)
4) TOUCHE SOURCE
5) VOYANTD'ALIMENTATION
6) HAUT-PARLEUR GAUCHE
7) SÉLECTEUR DE FONCTION/M/A
8) PRISE CASQUE 3.5 MM
9) PRISE USB
10) SÉLECTEUR DE BANDE RADIO
11) LOGEMENT CARTE SD/MMC
12) TOUCHE MP3 FOLDER UP
13) TOUCHE SAUT BAS
14) TOUCHE CD PLAY/PAUSE/STOP ▶//■
15) TOUCHE X-BASS
16) CAPTEUR INFRAROUGE
17) HAUT-PARLEUR DROITE
18) CONTROLE VOLUME
19) CONTROLE DE SYNTONISATION
20) VOYANT DELFM STEREO
21) TOUCHE SAUT HAUT
22) ECHELLE SYNTONIE
23) ADAPTATEUR DISQUES 45 T
24) MANETTE DE LEVÉE DU BRAS DE LECTURE
25) SÉLECTEUR DE VITESSE 33/45 TR/MIN
26) SUPPORT DE LA TÊTE DE LECTURE
27) PRISE DE SORTIE DE LIGNE (LINE-OUT)
28) ANTENNE FM
29) BOUTON AUTO STOP
30) CORDON ALIMENTATION

TÉLÉCOMMANDE

INSTALLATION DES PILES

La télécommande nécessite 2 piles AAA (pas fournies).

DESCRIPTION DES TOUCHES

1) FIND en mode MP3/WMA, appuyez sur cette touche pour activer la fonction recherche du nom du fichier/dossier.
2) INFO en mode Arrêt USB, appuyez sur cette touche pour sélectionner la vitesse d'encodage.
3) REC en mode Phono, appuyez sur cette touche pour activer la fonction enregistrement.
4) REP/INTRO/RAN en mode USB, appuyez sur cette touche pour activer la fonction répéter / intro / lecture aléatoire.

5) PROGRAM en mode USB, appuyez sur cette touche pour activer la fonction de programmation.

6) PLAY/PAUSE ▶ en mode USB, appuyez une fois sur cette touche pour lancer la lecture. Appuyez de nouveau sur la touche pour activer le mode pause.

7) SAUT/RECHERCHEavant appuyez une fois sur cette touche pour passer à la piste suivante, restez appuyés sur la touche pour activer la fonction avance rapide. SAUT/RECHERCHEarrière appuyez une fois sur cette touche pour revenir à la piste précédente, restez appuyés sur la touche pour la activer fonction retour rapide.

8) STOP ■ en mode USB, appuyez sur cette touche pour interrompre la lecture ou effacer le programme mémorisé.

9) FOLDER suivant ▲/précédent▼ en mode MP3, ap puyez sur cette touche pour sélectionner la fonction dossier suivant ou précédent.

10) SOURCE en mode USB, appuyez sur cette touche pour sélectionner la fonction USB.

Avant l'utilisation, vérifier que la tension électrique de votre source d'alimentation corresponde à celle indiquée sur la plaque des caractéristiques techniques de l'appareil. Avant de brancher l'appareil au réseau, il faut lire attentivement les instructions suivantes pour des raisons de sécurité.

UTILISATION DU RESEAU (CA)

L'appareil est conçu pour fonctionner sur une tension de CA 230V, 50Hz seulement. S'il est branché à d'autres sources d'alimentation cela peut endommager l'appareil.

Danger

Pour éviter tout risque de décharge électrique, débrancher l'appareil avant d'enlever la protection. A l'intérieur il n'y a pas de parties utilisables. S'adresser au personnel qualifié pour toute opération d'entretien.

Consignes de Sécurité

N'exposer cet appareil ni à la pluie ni à l'humidité.

Alimentation du réseau: CA 230Volt 50Hz - CC seulement

Ce symbole signifie que l'appareil a été doublement isolé. La connexion de terre n'est pas nécessaire.

PREPARATION POUR L'UTILISATION

• Enlever le stéréo de son emballage avec attention et garder la boîte en cas d'utilisation future (service après vente).
• Avant la mise en service de l'appareil, lire attentivement le mode d'emploi présent.

Utilisation source d'alimentation CA

- Brancher le cordon d'alimentation CA à votre prise murale CA et alimenter le réseau. S'assurer que la tension est compatible.

ECOUTE DE LA RADIO

1. Placer le Sélecteur de Fonctions (7) sur la position RADIO.
   L'indicateur de Marche (5) s'allume.
2. Choisir la bande de fréquence souhaitée avec le Sélecteur de Bandes (10)
3. A l'aide du Sélecteur de Recherche des Stations (19), intercepter la station émettrice souhaitée.
4. Régler le contrôle de Volume (18) pour obtenir le niveau de son souhaité.

Antenne

Pour la réception en FM il y a une antenne FM incorporée (28) dont le câble est placé à l'arrière de l'appareil. Orienter le câble de manière à ce que la qualité de la réception soit la meilleure possible. Pour la réception en MW les signaux sont interceptés par une antenne en ferrite incorporée. Pour que la réception soit la meilleure possible, il faut orienter l'appareil.

Réception FM en Stéréophonie et Monophonie

Quand un signal FM est intercepté, si l'on place le sélecteur de BANDES sur la position FM ST il est possible d'écouter la station émettrice en stéréophonie. L'indicateur FM Stéréo (20) s'allume. Si la puissance des signaux stéréo est faible et la réception devient bruyante, il vaut souvent mieux de recevoir la station émettrice en monophonie. Placer le Sélecteur FM ST sur Mono. La réception devrait être alors moins bruyante.

TOURNE-DISQUES

Préparation

Ouvrir le couvercle de la platine Toume-disques.

Dégager le bras de lecture de son agrafe, et enlever la protection de la pointe de lecture.

Ecoute des Disques

1. Placer le Sélecteur de Fonctions (7) sur la position PHONO.
2. Placer un disque sur la platine, au-dessus de l'axe central. Placer l'adaptateur EP au-dessus de l'axe central quand on veut ecouter des disques EP 17cm.
3. Placer le bouton de sélection de la vitesse (25) sur 33 ou 45 tours/minute, selon le disque.
4. Dégager le bras de lecture de son agrafe, et enlever le capuchon de protection de la pointe de lecture.
5. Soulever le bras de lecture à l'aide de la manette de levée du bras de lecture.
6. Placer le bras de lecture au début du disque ou au début d'une piste précise.
7. Baisser doucement le bras de lecture sur le disque à l'aide de la manette de levée du bras de lecture pour commencer la lecture de la piste.
8. A la fin du disque la platine s'arrête. Lever le bras de lecture et posez-le sur le support.
   9 Pour arrêter le disque pendant la lecture, soulever le bras de lecture du disque et posez-le sur le support.
9. Pour sélectionner la modalité Auto Stop, vous sélectionnez ON par le sélecteur Auto Stop (29).

Remarques: Ne pas faire toumer et ne pas arrêter le disque manuellement.

Faire tourner ou heurter la platine toume-disques sans avoir fixé l'agrafe au bras de lecture peut causer des dommages au bras de lecture.

Remettre le capuchon de protection sur la pointe de lecture quand l'appareil n'est pas utilisé.

FrançaisFra

FONCTION ID3 (TITRE DE PISTE/ALBUM) ACTIVÉE À L'AIDE DE LA TÉLÉCOMMANDE

1. Pendant la lecture d'un disque MP3/WMA, appuyez sur la touche "INFO" (2), le titre de la piste s'affiche. Appuyez de nouveau sur la touche "INFO" pour désactiver la fonction.

FONCTION RECHERCHE DUNOM D'UN DOSSIER/TITRE (ACTIVÉE À L'AIDE DELATÉLÉCOMMANDE)

En mode Arrêt, vous pouvez rechercher une piste par titre/nom de dossier:

1. Appuyez une fois sur la touche "FIND", appuyez ensuite sur la touche "Saut haut" (ou Saut bas) (7). Vous avez la possibilité de recherche le titre de chaque piste affiché par ordre alphabétique sur l'écran LCD, puis appuyez sur la touche "PLAY/PAUSE"(6) pour lancer la lecture de la piste sélectionnée.

2. Appuyez de nouveau sur la touche "FIND", le nom du dossier s'affiche. Appuyez ensuite sur la touche "Saut haut" (ou Saut bas) (7) pour sélectionner le dossier désiré, et appuyez sur la touche "PLAY/PAUSE" (6) pour lancer la lecture de toutes les pistes contenues dans le dossier sélectionné.

REMARQUE:

- Si aucun nom n'a été attribué à la piste, "none" (aucun) ou "unknown" (inconnu) s'affiche à l'écran.

- L'écran LCD ne supporte que la langue anglaise.

CRITÈRES DE FORMAT DE PISTE MP3/WMA REQUIS:

- Débit binaire MP3: 32 kbps\~256 kbps et débit binaire WMA: 32 kbps \~ 320 kbps - La lecture du disque MP3 dépend de la qualité de l'enregistrement et de la méthode d'enregistrement.

MODERÉPÉTER/INTRO/LECTUREALÉATOIRE(PARTELECOMMANDE)

En appuyant sur la touche Repeat/Intro/Random (4) sur la télécommande avant ou pendant la lecture, il est possible de répéter la lecture d'une piste, d'un dossier (MP3 uniquement) ou de toutes les pistes. Chaque pression change la modalité de lecture comme suit:

POUR MP3/WMA

MODE LECTURE

REPEAT SINGLE TRACK

REPEAT ALL TRACKS

REPEAT SINGLE FOLDER (album)

INTRO PLAYMODE

RANDOM MODE

OFF MODE

INDICATION

SUR L'AFFICHEUR LCD

- Répéter la lecture (Repeat play)

Cette fonction permet de répéter la lecture des pistes ou des dossiers désirés.

- Fonction lecture de l'intro (Intro play) activée à l'aide de la télécommande Cette fonction permet d'écouter le début (les 10 premières secondes) de chaque piste d'un CD et de gagner du temps dans la recherche de la piste désirée.

Cette fonction permet d'activer la lecture aléatoire de toutes les pistes ou des pistes d'un dossier.

PROGRAMMATIONUSB/SD(PAR TELECOMMANDE)

Il est possible de programmer jusqu'à 32 pistes pour la lecture de fichiers MP3 dans un ordre quelconque. Avant de procéder à la programmation, assurez-vous que le système se trouve en mode stop:

1. Activez le mode USB avec la touche Source (10).
2. Appuyez sur la touche "PROGRAM" (5), "PROG" s'affiche sur l'écran LCD. Le numéro de programme et les numéros de piste pour la programmation seront également visibles.
3. Sélectionnez une piste désirée en appuyant sur les touches SKIP ▶▶▶◀◀ (7) ou sur les touches numériques.
4. Appuyez sur la touche "Program" pour mettre la piste en mémoire.

28

FrançaisFr

1. Si nécessaire, répétez les étapes 3 et 4 pour mettre en mémoire des pistes supplémentaires.
2. Lorsque toutes les pistes ont été programmées, appuyez sur la touche "PLAY/PAUSE" (6) ▶ pour lire le disque dans l'ordre paramétré.
3. Pour effacer le fichier programmé, appuyez sur la touche "STOP" de la télécommande jusqu'à ce que le mot "PROG" disparaisse de l'écran LCD.

LECTURE DE PISTES MP3/WMAPAR L'INTERMÉDIAIRED'UN DISPOSITIF USBOUD'UNECARTEMÉMOIRE (PAR TELECOMMANDE)

Le système est en mesure de décoder et de lire tous les fichiers MP3 /WMA sauvegardés dans le dispositif de stockage grâce à la connexion au port USB ou dans la carte mémoire SD/MMC.

1. Positionnez le sélecteur de fonction (7) sur USB/SD puis appuyez sur la touche SOURCE (4) pour sélectionner le mode "USB or CARD" (USB ou CARTE).
2. Insérez à fond le dispositif USB ou introduisez la carte mémoire, bien droite et sans la plier, en suivant la direction de la flèche reportée en dessous du cache de la CARTE MÉMOIRE.
   Le fait de connecter le dispositif USB dans le mauvais sens pourrait endommager le système ou le support de stockage (USB / carte SD/MMC). Vérifiez le sens avant d'effectuer le branchement.
3. Le système commencera à lire automatiquement le dispositif de stockage après la connexion, l'écran LCD affichera le nombre total de fichiers MP3/WMA et le nombre total de dossiers détectés.

REMARQUE

• Le système est en mesure de détecter et de lire les fichiers au format MP3 et WMA uniquement à travers le port USB.
  Si le système est relié à un lecteur MP3 via la prise USB, à cause des différences de format d'encodage MP3, certains lecteurs MP3 pourraient ne pas être en mesure de lire les fichiers. Ce n'est pas liée à un dysfonctionnement du système.

Le système est en mesure d'encoder un disque 45/33 tours au format MP3 et de l'enregistrer dans le dispositif de stockage par l'intermédiaire de la connexion au port USB.

REMARQUE:

- La vitesse d'encodage est 1:1 et dépend de la durée de lecture actuelle de la piste du CD. Le système créé un dossier "AUDIO" et enregistre la piste dedans.

- Le système d'oe un dossier "AIDS" et enregistre la piste deutsants. - Le format d'enregistrement prédéfini le suivant: débit binaire MP3: 128 kbps, fréquence d'échantillonnage : 44.1khz

- Aucun titre de piste de sera enregistré en mode encodage

- Pour interrompre l'enregistrement, appuyez de nouveau sur la touche "RECORD".

- L'enregistrement sera terminé uniquement si la piste a totalement été encodée. Si le processus d'encodage est interrompu, la piste ne sera ni encodée ni mémorisée dans le dispositif USB ou dans la carte SD/MMC.

COPIE D'UN FICHIER MP3/WMA DE USB A MMC

En appuyant sur la touche "RECORD" (3), le système va copier les fichiers sur le dispositif USB sur la carte SD/MMC. Le système passera en mode copie uniquement si le fichier MP3/WMAest lu.

REMARQUE:

• Le système va mémoriser le fichier en priorité sur le support USB si la prise USB et le logement de la carte SD sont tous deux occupés par un dispositif de stockage.
• Si vous appuyez sur la touche "Record" pendant la lecture de la source USB ou SD, le fichier sera copié du dispositif USB vers la carte SD ou vice-versa.

A) ENCODAGE D'UN DISQUE 45 OU 33 TOURS

1) Positionnez le bouton fonction sur le mode "PHONO" et appuyez directement sur la touche "RECORD"(3).
2) L'écran LCD affichera le mot "USB" puis commencera à clignoter, il affichera ensuite "REC" et ||/|| * et se mettra à clignoter quelques secondes après. Le système commence désormais le processus d'encodage.
3) Lancez la lecture de la piste que vous souhaitez mémoriser sur le support USB.
4) Une fois l'enregistrement terminé, restez appuyés sur la touche "RECORD "(3) jusqu'à ce que l'écran LCD cesse de clignoter et revienne en mode "PHONO".

B) VITESSE D'ENCODAGE (TÉLÉCOMMANDE)

Vous pouvez sélectionner le débit binaire désiré lors du processus d'ENCODAGE d'un disque 45/33 tours vers le dispositif USB. Il est possible de sélectionner parmi les valeurs suivantes :32 / 64 /96 /128 / 192 / 256 Kbps.

1) Activez la fonction "PHONO" (7) et restez en mode stop.
2) Appuyez sur la touche "INFO "(2), l'écran LCD affichera le débit binaire prédéfini (128 Kbps)
3) Appuyez sur la touche "Saut" (7) ▶▶▶◀◀ ou sur les touches numériques pour sélectionner le débit binaire désiré pour l'encodage.

4) Appuyez de nouveau sur la touche "INFO" pour confirmer le réglage, l'écran LCD passera de nouveau en mode "Phono".

FrançaisFr

RETRAIT DU DISPOSITIF USB / CARTE MÉMOIRE

Pour retirer le dispositif USB / CARTE MÉMOIRE, éteignez l'appareil ou bien activez le mode AUX ou TUNER. Le dispositif USB doit être déconnecté en le débranchant directement de la prise USB. Pour retirer la carte mémoire, il suffit d'exercer une légère pression sur cette dernière et de relâcher. La carte est maintenant partiellement éjectée et vous pouvez la retirer manuellement.

CONNEXION DE LA SORTIE DE LIGNE

Vous pouvez connecter le système à votre chaîne hi-fi en reliant la prise de SORTIE DE LIGNE (LINE OUT) (27) à l'entrée auxiliaire à l'aide d'un cordon RCA (non fourni).

CARACTERISTIQUESTECHNIQUES

Alimentation Electrique

CA: 230V \~ 50Hz

Fréquences Radio

FM: 87.5 - 108 MHz

MW: 522 - 1620 kHz

Puissance 2 x 2W RMS (10% THD)

Caractéristiques sujets à modifications sans avis préalable.

ATTENZIONE
