MANUAL DE USUARIO U3HDMIDVIDOCK i-TEC

Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña “Manuales y controladores” de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en support@itecproduct.com

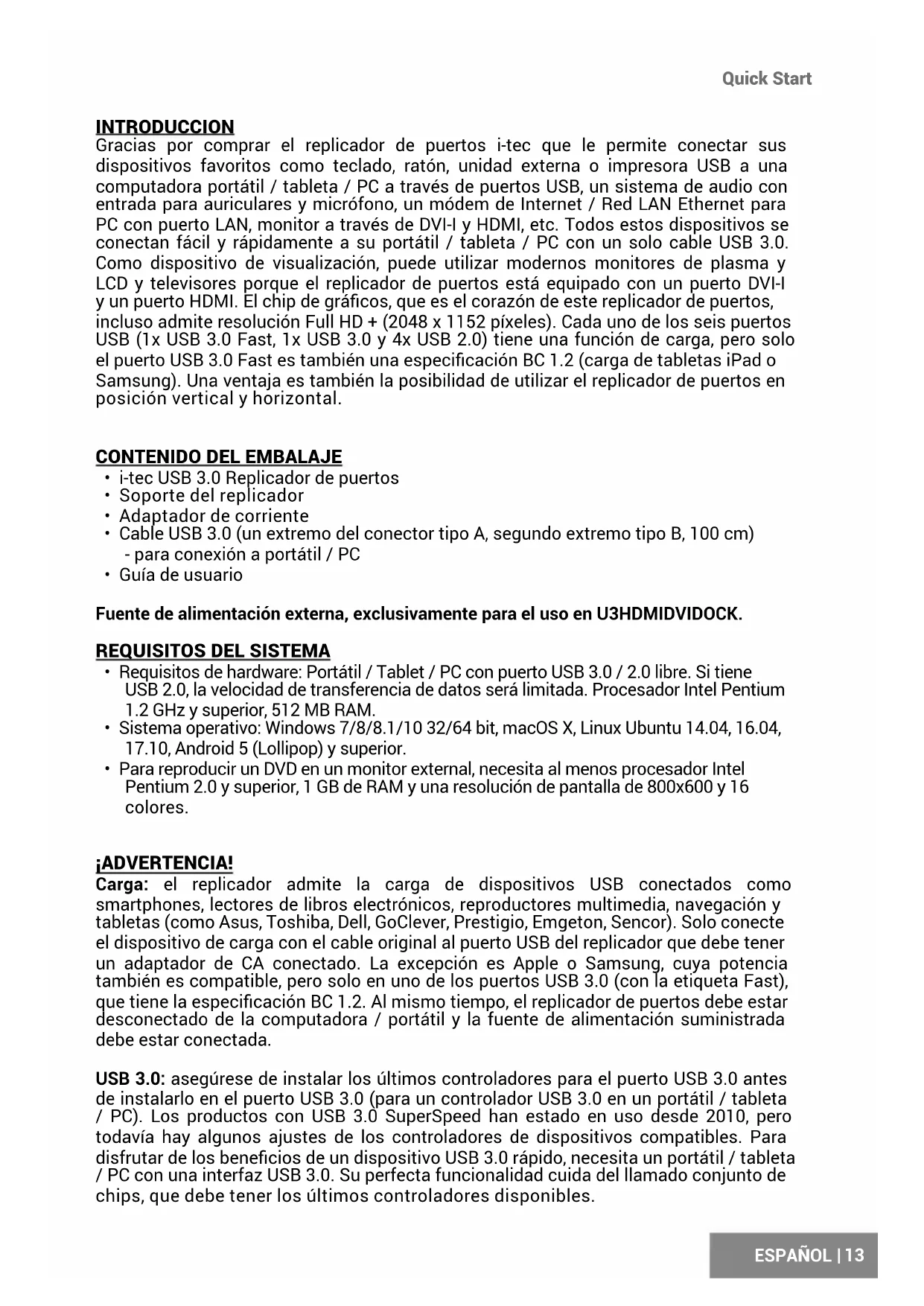

Quick Start ESPAÑOL ESPAÑOL INTRODUCCION Gracias por comprar el replicador de puertos i-tec que le permite conectar sus dispositivos favoritos como teclado, ratón, unidad externa o impresora USB a una computadora portátil / tableta / PC a través de puertos USB, un sistema de audio con entrada para auriculares y micrófono, un módem de Internet / Red LAN Ethernet para PC con puerto LAN, monitor a través de DVI-I y HDMI, etc. Todos estos dispositivos se conectan fácil y rápidamente a su portátil / tableta / PC con un solo cable USB 3.0. Como dispositivo de visualización, puede utilizar modernos monitores de plasma y LCD y televisores porque el replicador de puertos está equipado con un puerto DVI-I y un puerto HDMI. El chip de grácos, que es el corazón de este replicador de puertos, incluso admite resolución Full HD + (2048 x 1152 píxeles). Cada uno de los seis puertos USB (1x USB 3.0 Fast, 1x USB 3.0 y 4x USB 2.0) tiene una función de carga, pero solo el puerto USB 3.0 Fast es también una especicación BC 1.2 (carga de tabletas iPad o Samsung). Una ventaja es también la posibilidad de utilizar el replicador de puertos en posición vertical y horizontal.

CONTENIDO DEL EMBALAJE

• i-tec USB 3.0 Replicador de puertos

• Soporte del replicador

• Adaptador de corriente

• Cable USB 3.0 (un extremo del conector tipo A, segundo extremo tipo B, 100 cm) - para conexión a portátil / PC

• Guía de usuario Fuente de alimentación externa, exclusivamente para el uso en U3HDMIDVIDOCK.

REQUISITOS DEL SISTEMA

• Requisitos de hardware: Portátil / Tablet / PC con puerto USB 3.0 / 2.0 libre. Si tiene USB 2.0, la velocidad de transferencia de datos será limitada. Procesador Intel Pentium

• Para reproducir un DVD en un monitor external, necesita al menos procesador Intel Pentium 2.0 y superior, 1 GB de RAM y una resolución de pantalla de 800x600 y 16 colores. ¡ADVERTENCIA! Carga: el replicador admite la carga de dispositivos USB conectados como smartphones, lectores de libros electrónicos, reproductores multimedia, navegación y tabletas (como Asus, Toshiba, Dell, GoClever, Prestigio, Emgeton, Sencor). Solo conecte el dispositivo de carga con el cable original al puerto USB del replicador que debe tener un adaptador de CA conectado. La excepción es Apple o Samsung, cuya potencia también es compatible, pero solo en uno de los puertos USB 3.0 (con la etiqueta Fast), que tiene la especicación BC 1.2. Al mismo tiempo, el replicador de puertos debe estar desconectado de la computadora / portátil y la fuente de alimentación suministrada debe estar conectada. USB 3.0: asegúrese de instalar los últimos controladores para el puerto USB 3.0 antes de instalarlo en el puerto USB 3.0 (para un controlador USB 3.0 en un portátil / tableta / PC). Los productos con USB 3.0 SuperSpeed han estado en uso desde 2010, pero todavía hay algunos ajustes de los controladores de dispositivos compatibles. Para disfrutar de los benecios de un dispositivo USB 3.0 rápido, necesita un portátil / tableta / PC con una interfaz USB 3.0. Su perfecta funcionalidad cuida del llamado conjunto de chips, que debe tener los últimos controladores disponibles.14

Los problemas que puede experimentar al instalar o utilizar nuestros dispositivos USB

3.0 son a menudo causados por los controladores actualizados para el controlador USB

3.0 o el conjunto de chips de su portátil / tableta / PC. Otra fuente de problemas es

también el rmware desactualizado del controlador de puerto USB 3.0. La mayoría de las veces es uno de los siguientes fabricantes: Intel, Renesas (antes NEC), Via (VLI), AS Media, Fresco Logic, Etron. Los controladores actuales para los productos i-tec se pueden encontrar en nuestro sitio web www.i-tec.cz/es en la pestaña «Descargar» de cada producto. INSTALACIÓN DE CONTROLADORES EN WINDOWS 7 / 8 / 8.1 / 10 (VERSIÓN 32/64 BIT) Por primera vez, no conecte el replicador de puertos a su portátil / tableta / PC antes de que haya instalado los controladores LAN y DVI-I adecuados. Los controladores de dispositivo solo deben instalarse antes del primer uso. Descargue el software requerido en nuestro sitio web en www.i-tec.cz/es en la pestaña «Descargar» de este producto. Instale los controladores de la siguiente manera: Para los puertos LAN y DVI-I, ejecute el archivo descargado, seleccione el idioma de instalación y siga las instrucciones en pantalla. Nota: En Windows 7/8/8.1/10, instale el puerto DVI-I como el usuario «Administrador». La pantalla puede parpadear mientras se instalan los controladores, es un proceso estándar. Una vez que se complete la instalación, recomendamos reiniciar el portátil / tableta / PC. INSTALACIÓN DE HARDWARE (CONECTANDO EL REPLICADOR DE PUERTOS AL PORTÁTIL / TABLETA / PC)

Encienda el portátil / tableta / PC y conecte el adaptador de alimentación al replicador de puertos.

Conecte el cable USB 3.0 a un puerto USB Tipo B en el panel posterior del replicador.

Conecte el cable USB 3.0 al puerto USB 3.0 / 2.0 libre de su computadora portátil / tableta / PC.

Posteriormente, se inicia la instalación automática de los puertos en cada sistema.

Reinicie el portátil / tableta / PC después de la instalación. INSTALACIÓN LOS CONDUCTORES EN MACOS X Por primera vez, no conecte el replicador al MacBook / PC antes que haya instalado los controladores de puerto LAN y DVI-I adecuados. Los controladores de dispositivo solo deben instalarse antes del primer uso. Descargue el software requerido en nuestro sitio web en www.i-tec.com en la pestaña «Descargar» de este producto. Instale los controladores de la siguiente manera: Para los puertos LAN y DVI-I, ejecute el archivo descargado. Para descomprimir el archivo en su MacBook / PC como un disco virtual, seleccione « Drivers» y luego «DisplayLink Software Installer». Luego seleccione el idioma de instalación y siga|

Quick Start ESPAÑOL las instrucciones en pantalla para ingresar la contraseña del usuario si es necesario. La pantalla puede parpadear mientras se instalan los controladores, es un proceso estándar. Una vez completada la instalación, reinicie el MacBook / PC. INSTALACIÓN DE HARDWARE (CONECTANDO EL REPLICADOR DE PUERTOS AL MACBOOK / PC)

Encienda el MacBook / PC y conecte el adaptador de corriente al replicador de puertos.

Conecte el cable USB 3.0 a un puerto USB Tipo B en el panel posterior del replicador.

A continuación, comienza la instalación automática del puerto.

Reinicie el MacBook / PC cuando nalice la instalación.

INSTRUCCIONES DE SEGURIDAD

• No exponga el dispositivo a temperaturas extremas y a la humedad del aire.

• Utilice el dispositivo en supercies planas, evite que pueda deslizarse y caer al suelo.

• Conserve el manual para un eventual uso en el futuro. En colaboración con el departamento de servicio técnico:

• Verique el funcionamiento tras una caída al agua o al suelo.

• Compruebe el funcionamiento en caso de que la cubierta esté agrietada.

• Formule una reclamación del dispositivo según lo indicado en el manual. PREGUNTAS FRECUENTES Disponible en nuestra página web www.i-tec.cz/es, en la pestaña “FAQ” de este producto. ESPAÑOL16
