Amplificador para Guitarra Butcher™

Este nuevo amplificador para guitarra de Peavey evoca los tonos del rock clásico al mismo tiempo que ofrece características modernas únicas. El Butcher es un amplificador de dos canales con cinco tubos preamplificadores 12AX7 y cuatro tubos de amplificación de potencia EL34. Los canales Clean y Crunch presentan EQ independientes de tres bandas, además de volumen de canal y controles de ganancia de los preamplificadores de modo que los guitarristas pueden ajustar la interacción entre el preamplificador y el amplificador de potencia en cada canal para tener una gama de posibilidades de ganancias. Ambos canales incluyen un reforzador de ganancia separado y operado por interruptor de pedal, al mismo tiempo que el canal Crunch tiene también un selector Punch de 12 vías que ajusta el ataque de bajas frecuencias del amplificador, una característica conveniente que ayuda a acoplar el amplificador con varios estilos de ejecución a diferentes niveles de ganancia. La sección master amplía el rango de posibilidades con dos controles de volumen master con pedales, de manera que los ejecutantes pueden configurar uno como predeterminado y utilizar el segundo como un reforzador de solos y un control Presence que refuerza las altas frecuencias, dándole al amplificador un corte adicional. En el panel trasero, la interfaz directa XLR de micrófono simulado MSDI™ elimina la necesidad de la microfonía al permitirle a los usuarios enviar la señal del amplificador directamente a un dispositivo de grabación o consola mezcladora. Los controles adicionales incluyen un lazo de efectos activo con control de nivel de envío y retorno, un selector de impedancias y un interruptor de media potencia, permitiéndole conmutar el Butcher entre los modos de 50 watt o de 100 watt.

Características:

• Dos canales, Clean y Crunch
- Sección de potencia 4XEL34100W y 5X12AX7 tubos amplificadores
• EQ separados de tres bandas en cada canal
• Control presence global
- Dos controles de Master Volume para obtener posibilidades adicionales de reforzamiento
- Control "punch" de 12 vías en el canal 2
- Interruptor boost de pregnanancia en ambos canales
- Salida XLR directa simulada de micrófono MSDI incorporada
- Lazo de efectos activos con nivel de envío y retorno
- Selector Impedance
- Interruptor de Media Potencia
- Capacidad de control MIDI
- Incluido canal de controles por pedales, reforzadores, lazo y conmutación de volumen master

VENTILACIÓN: Para que haya una ventilación adecuada, permita una separación de 12 pulgadas desde la superficie combustible más cercana. Todas las aberturas de ventilación deben tener un mínimo de 2 pulgadas de espacio de aire libre de manera que el aire pueda circular libremente a través de la unidad para que haya un enfriamiento adecuado.

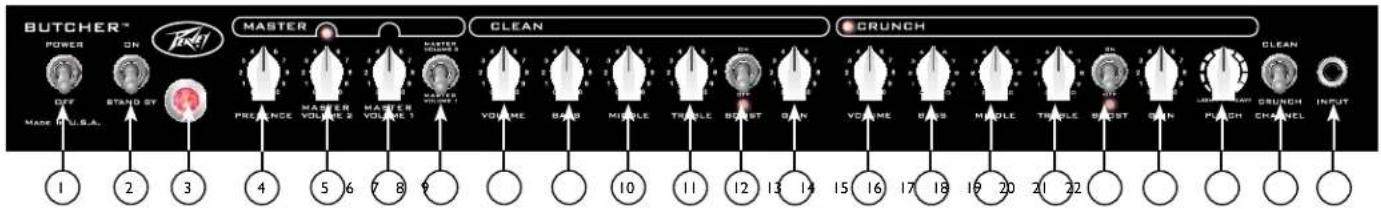

BUTCHER™ POWER ON TAKI MASTER MASTERS PRAVING VOLUME 2 MASTERS VOLUME 1 MASTERS VOLUME BAND MIDDLE TRIPLE BEAST BAIN CRAW CHUNCH OFF STAND BY PRESENCE VOLUME 3 VOLUME BAND MIDDLE TRIPLE BEAST BAIN VOLUME BAND MIDDLE TRIPLE BEAST BAIN GREEN CHUNCH INPUT MADE EUG.A. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 MADE EUG.A.

POWER SWITCH

Este interruptor basculante de dos vías aplica la alimentación a la unidad. La lámpara del estado de la alimentación (3) se iluminará cuando este interruptor esté en la posición ON.

STANDBY SWITCH

Este interruptor basculante de dos posiciones permite que el amplificador se ponga en el modo STANDBY. En la posición STANDBY, los tubos permanecen calientes pero el amplificador no esta en operacion. La conmutación hacia la posición ON pone el amplificador en el modo Active.

SECCIÓN MASTER

CONTROL PRESENCE

Control de tonos del amplificador que ajusta la amortiguación de la alta frecuencia en el amplificador de potencia.

VOLUMEN MASTER 2

Este control le permite al usuario ajustar un segundo Master Volume en un nivel diferente que el Master Volume 1 (por ejemplo, más alto).

VOLUMEN MASTER 1

Este control ajusta el nivel de volumen general del amplificador. Una vez alcanzado el balance deseado entre los dos canales del amplificador, todo el nivel de salida de la unidad puede incrementarse o disminuirse girando este control. La rotación en el sentido de las manecillas de reloj aumenta el nivel; la rotación en sentido contrario disminuye el nivel.

INTERRUPTOR DE VOLUMEN MASTER

Este interruptor conmuta entre MASTER VOLUME 1 (6) y MASTER VOLUME 2 (5). Esta característica se puede seleccionar mediante el interruptor de pedal o a través de MIDI. Consulte la página 12 de este manual de propietario para ver una lista completa de los comandos MIDI.

CANAL CLEAN

CONTROL VOLUME

Este ajusta el volumen del canal Clean.

BASS

Este control varía la respuesta de baja frecuencia del canal Clean.

MIDDLE

Este control varía la respuesta de media frecuencia del canal Clean.

TREBLE

Este control varía la respuesta de alta frecuencia del canal Clean.

CHANNEL BOOST

Este interruptor activa un reforzador de preamplificación en el canal Clean para una sobreexcitación pronunciada. Esta funcionalidad se puede seleccionar mediante el interruptor de pedal o a mediante el MIDI. Consulte la página 12 de este manual de propietario para ver una lista completa de los comandos MIDI.

CHANNELGAIN

Controla el nivel de volumen de la entrada del canal Clean. Al girar este control en el sentido de las manecillas del reloj se incrementará la cantidad de distorsión y sustentación del preamplificador.

CANAL CRUNCH

CONTROL VOLUME

Este ajusta el volumen del canal Crunch.

BASS

Este control varía la respuesta de baja frecuencia del canal Crunch.

MIDDLE

Este control varía la respuesta de media frecuencia del canal Crunch.

TREBLE

Este control varía la respuesta de alta frecuencia del canal Crunch.

CHANNEL BOOST

Este interruptor activa un reforzador de preamplificación en el canal Crunch para obtener más ganancia. Esta funcionalidad se puede seleccionar mediante el interruptor de pedal o a mediante el MIDI. Consulte la página 12 de este manual de propietario para ver una lista completa de los comandos MIDI.

GAIN

Este control ajusta el nivel del volumen de la entrada del canal Crunch. Al girar este control en el sentido de las manecillas del reloj se incrementará la cantidad de distorsión y sustentación del preamplificador.

CONTROL "PUNCH" DEL CANAL CRUNCH

Este es un selector de 12 vías que ajusta el ataque de baja frecuencia del amplificador, una característica conveniente que ayuda a acoplar el amplificador a varios estilos de ejecución.

INTERRUPTOR SELECTOR DE CANALES

Este interruptor basculante de dos posiciones permite la selección entre los canales Clean y Crunch del amplificador. La iluminación del LED indica cuál canal está activo. La conmutación de los canales puede realizarse también mediante el interruptor de pedal o a través del control MIDI.

ENTRADA

Este conector de 1/4 de pulgada está diseñado para recibir la señal de salida de cualquier guitarra.

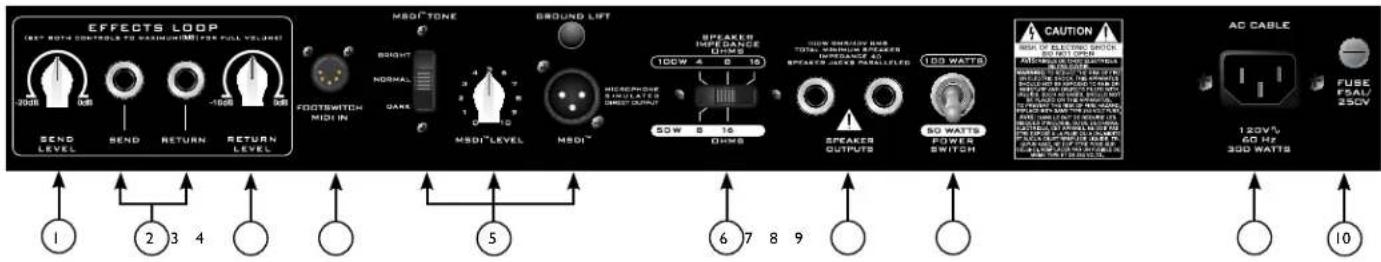

EFFECTS LOOP (REF: BOTH CONTROLS FOR MAXIMUM) FOR FULL VOLUME SEND LEVEL SEND RETURN RETURN LEVEL MSOFTONE BRIGHT NORMAL GARK MSOI®LEVEL MSOI™ SWEER/SMISSIONAL DUCT OUTPUT 50W 8 16 DOWS SWEER INDEPENDENCE ONION 100W 4 8 15 SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOTAL MINIMUM SPEAKER SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TOLERANCE ONION SWEER SLIKING BUS TAURICUM OF WATER & CREAM SWEER SLIKING BUS TAURICUM OF WATER & CREAM SWEER SLIKING BUS TAURICUM OF WATER & CREAM SWEER SLIKING BUS TAURICUM OF WATER & CREAM SWEER SLIKING BUS TAURICUM OF WATER & CREAM SWEER SLIKING BUS TAURICUM OF WATER & CREAM SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SWEER SLIKING BUS TAURICUM OF WATER & SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION SHEESE MOUNTING ONION

EFECTOS SEND LEVEL

Este control calibrado (de -20 dB a o dB) ajusta el nivel de señal enviado a efectos externos y/o procesadores de señales. La rotación en el sentido de las manecillas de reloj incrementa la cantidad de señal que se envía, la rotación en sentido contrario disminuye esa cantidad. Para una ganancia unitaria, coloque ambos en la posición o dB (máxima). El reforzamiento puede alcanzarse cortando los niveles de Envío o de Retorno. El hecho de que ambos controles recorten permite ajustes de “nivel” superior en los efectos. Todo esto puede usarse para optimizar mejor el ruido y evitar cualquier oportunidad de un recorte indeseado en un efecto dado.

EFECTOS SEND / EFFECTS RETURN

Estos conectores monoaurales de 1/4 de pulgada permiten que la señal sea enviada hacia y devuelta desde efectos y/o procesadores de señales externos. El empleo de cables apantallados con enchufes tipo telefónico (TS) monoaurales de 1/4 de pulgada, permite la conexión entre EFFECTS SEND y la entrada del dispositivo externo, así como desde la salida del dispositivo externo y EFFECTS RETURN. Si se utiliza el interruptor de pedal, el interruptor EFFECTS SELECTOR debe presionarse para activar el lazo de efectos. Consulte la sección FOOTSWITCH de este manual para ver la explicación de la operación del interruptor (página 9).

RETURN LEVEL DE EFFECTOS

Este control calibrado (-10 dB a o dB) ajusta el nivel de señal que retorna desde los efectos externos y/o los procesadores de señales. La rotación en el sentido de las manecillas de reloj incrementa la cantidad de señal que retorna; la rotación en sentido contrario disminuye esa cantidad.

REMOTE SWITCH

Este conector DIN de ocho pines se proporciona para la conexión del pedal remoto. Debe usar el cable de ocho pines que se incluye, ya que suministra alimentación al interruptor de pedal. El Butcher puede controlarse también a distancia a través del MIDI usando un cable MIDI estándar de cinco pines. Consulte la página 12 de este manual de propietario para ver una descripción completa de los comandos MIDI.

MSDI™

Microphone Simulated Direct Interface. El MSDI exclusivo de Peavey simula el sonido de un micrófono cerca de un cono de altavoz real, permitiéndole al usuario enviar una señal directamente hacia la consola de mezcla con un sonido similar al del micrófono. Esta es una salida no alimentada y segura de usar con cualquier consola de mezcla. El MSDI también presenta los controles TONE, GROUND LIFT y LEVEL, que permiten que el ingeniero de cara al auditorio altere el tono según se requiera para obtener un mejor sonido. El MSDI es un circuito pasivo que no recorta.

INTERRUPTOR CABINET IMPEDANCE

Este interruptor de tres posiciones permite una selección apropiada de la impedancia del gabinete del altavoz. Si se usan dos gabinetes de igual impedancia, el interruptor debe colocarse en la mitad del valor individual. Por ejemplo, dos gabinetes de 16 ohm necesitan un ajuste de 8 ohm, mientras que dos gabinetes de 8 ohm requerirían un ajuste de 4 ohm. La impedancia mínima de los altavoces es de 4 ohm. Cuando el amplificador se configura en el modo de media potencia, el selector de impedancia usa la fila inferior del interruptor para indicar la selección de la impedancia. En el modo de media potencia, la impedancia mínima de los altavoces es de 8 ohm.

SALIDAS PARA ALTAVOCES

Estos conectores de 1/4 de pulgada (TS) monoaurales conectados en paralelo se proporcionan para la conexión de gabinetes de altavoces. La impedancia mínima de los altavoces es de 4 ohm. El CABINET IMPEDANCE SWITCH (7) debe ajustarse para igualar la carga de los gabinetes de altavoces.

INTERRUPTOR DE MEDIA POTENCIA

El Butcher está equipado con un interruptor de media potencia que reduce la potencia de salida máxima de 100 watt a 50 watt. Los amplificadores de 50 watt tienen un carácter diferente que los amplificadores de 100 watt, ya que se saturan más rápidamente y a volúmenes ligeramente inferiores. Este interruptor está disponible para que usted determine sus propias preferencias personales y puede ser una herramienta versátil también en el estudio. El CABINET IMPEDANCE SWITCH (7) debe ajustarse para igualar la carga de los gabinetes de altavoces, ya que los ajustes pueden ser diferentes para el modo de media potencia.

Este es un conector de alimentación IEC estándar. En la caja se incluye un cable de alimentación de CA que tiene el enchufe de CA adecuado y los valores nominales de tensión de operación. El cable de alimentación debe conectarse al amplificador antes de conectarlo a un tomacorriente adecuado.

CABLE DE ALIMENTACIÓN DE CA PARA USO EN LOS ESTADOS UNIDOS

El cable de alimentación suministrado con la unidad es del tipo de 3 conductores, para trabajo severo, con un enchufe convencional de 120 VCA con espiga de tierra. Si el tomacorriente no tiene alojamiento para la espiga de tierra, debe usarse un adaptador adecuado de puesta a tierra, teniendo que conectarse a tierra adecuada-mente el tercer conductor.

Nunca rompa la pata de tierra en ningún equipo. Se proporciona para su seguridad.

NOTA: SOLAMENTE PARA EL REINO UNIDO

Si los colores de los conductores del cable de alimentación de esta unidad no se corresponden con la mar-cación de colores que identifican los terminales de su tomacorriente, proceda de la manera siguiente: (1) El conductor de color verde y amarillo debe conectarse al terminal que está marcado con la letra E, el símbolo de tierra de color verde, o de color verde y amarillo. (2) El conductor de color azul debe conectarse al terminal marcado con la letra N o de color negro. (3) El conductor de color marrón debe conectarse al terminal marcado con la letra L o de color rojo.

FUSIBLE

Dentro de la tapa del portafusibles está ubicado un fusible. Este fusible debe sustituirse con uno del mismo tipo y valor para evitar daños al amplificador y la anulación de la garantía. Si el amplificador se funde repetidamente, debe llevarse a un centro de servicios calificado para su reparación.

ADVERTENCIA: ELL FUSIBLE DEBE SUSTITUIRSE SOLAMENTE DESPUÉS DE QUE SE HAYA DESCONECTADO EL CABLE DE ALIMENTACIÓN.

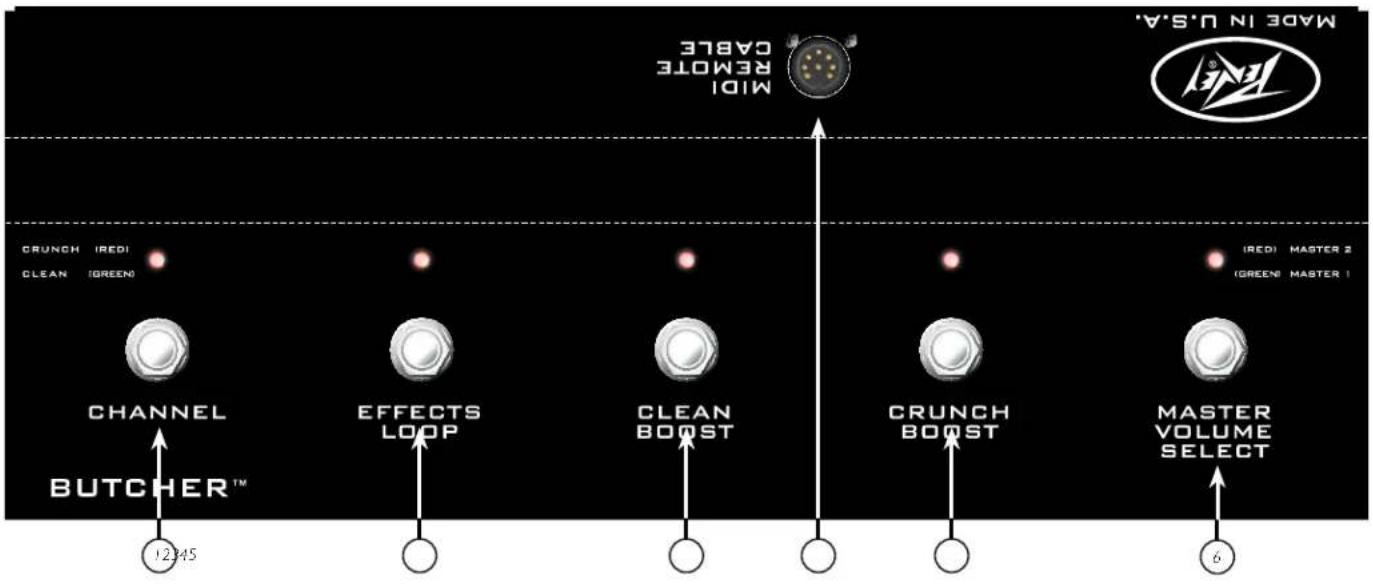

Mid Remote CABLE CRUNCH IREDI CLEAN (GREEN) CHANNEL BUTCHER™ 1245 EFFECTS LOOP CLEAN BOOST CRUNCH BOOST MASTER VOLUME SELECT IREDI MASTER 2 (GREEN) MASTER 1 6 Made IN U.S.A.

INTERRUPTOR CHANNEL

Alterna entre los canales Clean y Crunch.

INTERRUPTOR DE ACTIVACIÓN/DESACTIVACIÓN DE EFFECTS LOOP

Activa o desactiva Effects Loop. Cuando se ilumina la luz indicadora, Effects Loop está activo.

BOOST DEL CANAL CLEAN

Activa el reforzador del preamplificador del canal Clean.

ENCHUFE DEL CABLE DEL REMOTO

Conecte el cable de ocho pines que se incluye al conector de entrada del interruptor de pedal/MIDI del amplificador.

Nota: Debe usar el cable de ocho pines que se incluye, ya que suministra alimentación al interruptor de pedal. Cuando utilice una fuente MIDI externa para controlar el amplificador, puede utilizarse un cable MIDI de cinco pines. Como que el Butcher utiliza el control MIDI, los cambios realizados en los interruptores del amplificador se reflejarán en los LED del interruptor de pie y viceversa.

REFUERZO DEL CANAL CRUNCH

Activa el reforzador del preamplificador del canal Crunch.

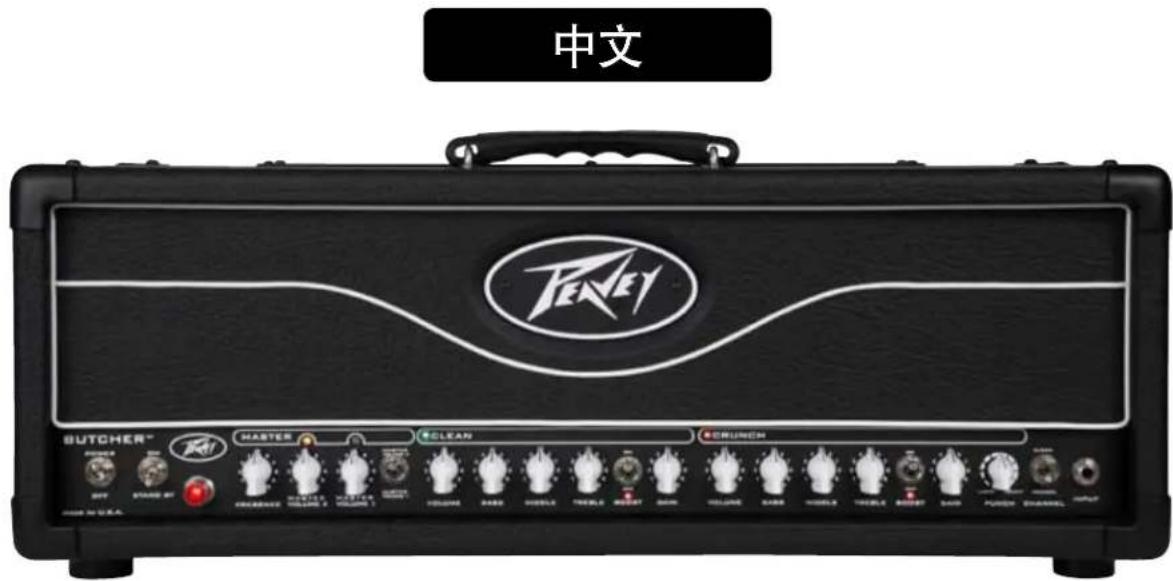

INTERRUPTOR SELECTOR DE MASTER VOLUME

Alterna entre los dos controles de Master Volume.

Amplificador de Guitarra Butcher™

COMUTADOR DE CABINET IMPEDANCE

COMUTADOR DE MEIA POTÊNCIA

REFORÇO DE CANAL CRUNCH
