MANUAL DE USUARIO EC 4834 AEG

Instrucciones de servicio 20

Indicación de los elementos de manejo....Página 3

Instrucciones de servicio....Página 20

Datos técnicos ...... Página 24

Eliminación ......Página 24

Italiano

Contenuto

Indicación de los elementos de manejo

Elementi di comando

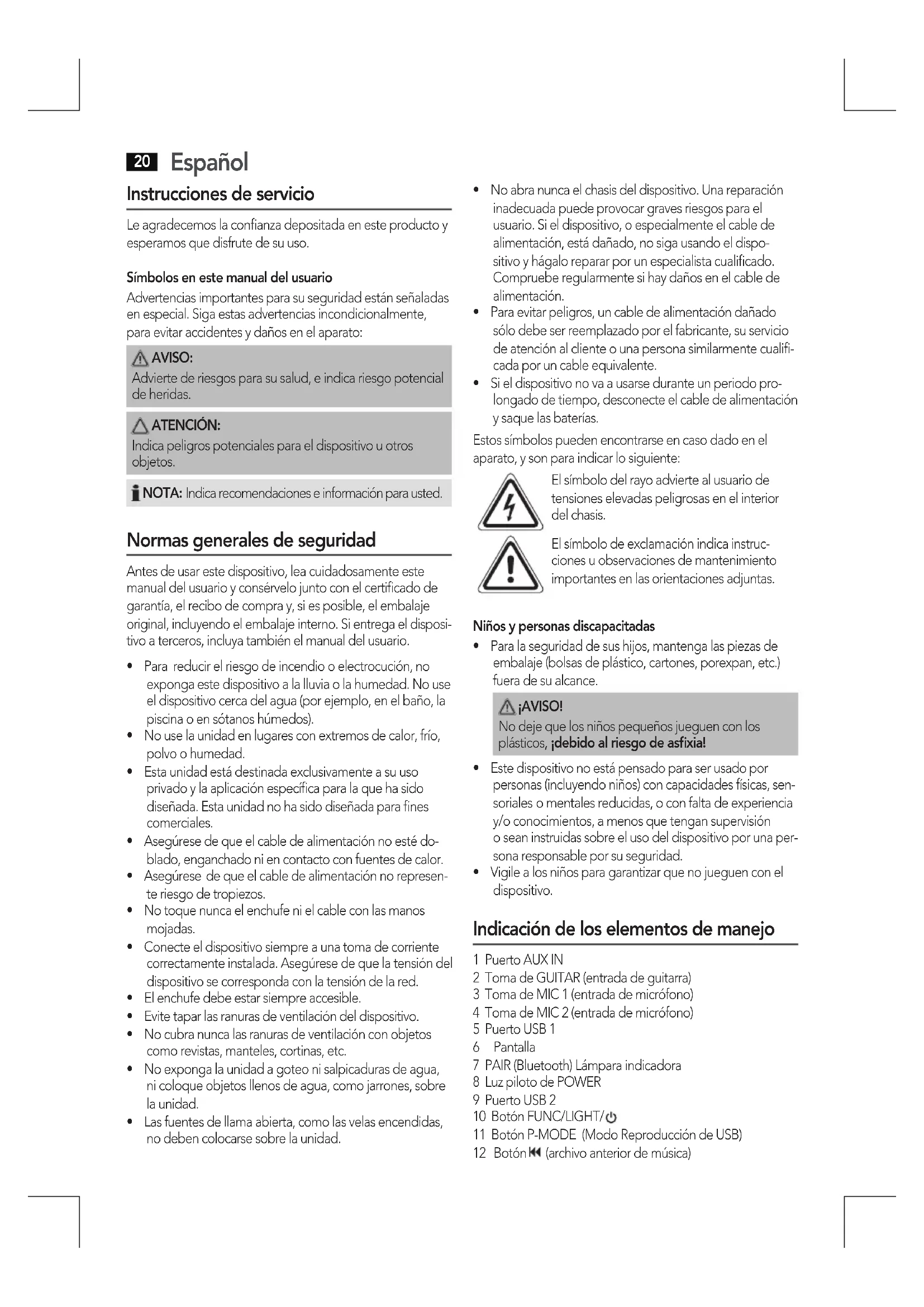

Instrucciones de servicio

Le agradecemos la confianza depositada en este producto y esperamos que disfrute de su uso.

Símbolos en este manual del usuario

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte de riesgos para su salud, e indica riesgo potencial de heridas.

ATENCIÓN:

Indica peligros potenciales para el dispositivo u otros objetos.

IOTA: Indica recomendaciones e información para usted.

Normas generales de seguridad

Antes de usar este dispositivo, lea cuidadosamente este manual del usuario y consévelo junto con el certificado de garantía, el recibo de compra y, si es posible, el embalaje original, incluyendo el embalaje interno. Si entrega el dispositivo a terceros, incluya también el manual del usuario.

• Para reducir el riesgo de incendio o electrocución, no exponga este dispositivo a la lluvia o la humedad. No use el dispositivo cerca del agua (por ejemplo, en el baño, la piscina o en sótanos húmedos).
• No use la unidad en lugares con extremos de calor, frío, polvo o humedad.
• Esta unidad está destinada exclusivamente a su uso privado y la aplicación específica para la que ha sido diseñada. Esta unidad no ha sido diseñada para fines comerciales.
• Asegúrese de que el cable de alimentación no esté do-blado, enganchado ni en contacto con fuentes de calor.
• Asegúrese de que el cable de alimentación no represente riesgo de tropiezos.
• No toque nunca el enchufe ni el cable con las manos mojadas.
• Conecte el dispositivo siempre a una toma de corriente correctamente instalada. Asegúrese de que la tensión del dispositivo se corresponda con la tensión de la red.
• El enchufe debe estar siempre accesible.
• Evite tapar las ranuras de ventilación del dispositivo.
• No cubra nunca las ranuras de ventilación con objetos como revistas, manteles, cortinas, etc.
• No exponga la unidad a goteo ni salpicaduras de agua, ni coloque objetos llenos de agua, como jarrones, sobre la unidad.

• Las fuentes de llama abierta, como las velas encendidas, no deben colocarse sobre la unidad.

• No abra nunca el chasis del dispositivo. Una reparación inadecuada puede provocar graves riesgos para el usuario. Si el dispositivo, o especialmente el cable de alimentación, está dañado, no siga usando el dispositivo y hágalo reparar por un especialista cualificado. Compruebe regularmente si hay daños en el cable de alimentación.

• Para evitar peligros, un cable de alimentación dañado sólo debe ser reemplazado por el fabricante, su servicio de atención al cliente o una persona similarmente cualificada por un cable equivalente.
• Si el dispositivo no va a usarse durante un periodo prolongado de tiempo, desconecte el cable de alimentación y saque las baterías.

Estos símbolos pueden encontrarse en caso dado en el aparato, y son para indicar lo siguiente:

El símbolo del rayo advierte al usuario de tensiones elevadas peligrosas en el interior del chasis.

El símbolo de exclamación indica instrucciones u observaciones de mantenimiento importantes en las orientaciones adjuntas.

Niños y personas discapacitadas

- Para la seguridad de sus hijos, mantenga las piezas de embalaje (bolsas de plástico, cartones, porexpan, etc.) fuera de su alcance.

¡AVISO!

No deje que los niños pequeños jueguen con los plásticos, ¡debido al riesgo de asfixia!

• Este dispositivo no está pensado para ser usado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y/o conocimientos, a menos que tengan supervisión o sean instruidas sobre el uso del dispositivo por una persona responsable por su seguridad.
• Vigile a los niños para garantizar que no jueguen con el dispositivo.

Indicación de los elementos de manejo

1 Puerto AUX IN
2 Toma de GUITAR (entrada de guitarra)
3 Toma de MIC 1 (entrada de micrófono)
4 Toma de MIC 2 (entrada de micrófono)
5 Puerto USB 1
6 Pantalla
7 PAIR (Bluetooth) Lámpara indicadora
8 Luz piloto de POWER
9 Puerto USB 2
10 Botón FUNC/LIGHT/
11 Botón P-MODE (Modo Reproducción de USB)
12 Botón (archivo anterior de música)

13 Botón ▶ MPAIR (reproducir/pausa / emparejamiento)

14 Botón▶▶ (siguiente archivo de música)

15 Control (Volumen) VOL

16 Botón FOLD./10

17 Botón FOLD./10 ⊖

18 Mando TREBLE (agudos)

20 Regulador ecualizador

21 Control (Ec.) ECHO

22 Control (Volumen micrófono) MIC VOL

23 Interruptor de corriente POWER ON/OFF

24 Control GUITAR VOL (volumen de guitarra)

A Marcas para la instalación del soporte del micrófono

Parte trasera (no se muestra)

Conexión del cable de alimentación de AC IN \~ Interruptor de red POWER ON/OFF

Asa extensible

Alcance (no se muestra)

1x Micrófono

1x Soporte de micrófono (con dos tornillos de cruceta)

1x Cable de alimentación

Primer uso del dispositivo/Introducción

• Seleccione una ubicación correcta para el dispositivo. Instálelo sobre una superficie seca, nivelada y no deslizable.
• ¡Asegúrese de que el dispositivo cuente con la ventilación suficiente!
• Retire la película protectora del dispositivo, si procede.
• Puede acoplar el soporte incluido para el micrófono según sea necesario en la parte trasera de la unidad. Utilice para ello los tornillos de cruceta incluidos, y atornílelos en los orificios (A) (véase la ilustración de la página 3).

Alimentación

1. Asegúrese de que el voltaje del suministro se corresponda con las especificaciones en la placa de clasificación.
2. Conecte el cable de alimentación suministrado con la conexión de AC IN \~ en la parte posterior.
3. Introduzca el conector de alimentación en una toma correctamente instalada.

i NOTA:

Desconecte la unidad de la fuente de alimentación si no la va a utilizar durante un periodo de tiempo prolongado.

Funcionamiento

Encendido/Apagado del aparato

• Coloque el interruptor de red en la parte trasera del dispositivo en la posición de encendido, "ON".
• Luego coloque el interruptor de POWER (23) en la posición "ON" para encender el dispositivo.

i NOTA:

Transcurridos unos 15 minutos sin señal o en el caso de una señal, el sistema pasará a en espera. Pulse el botón FUNC./LIGHT/para utilizar el aparato de nuevo.

• Para apagar el dispositivo, coloque el interruptor de POWER (23) en la posición de apagado, "OFF".
• Para desconectar completamente el dispositivo de la alimentación, coloque el interruptor de red de la parte trasera del dispositivo en la posición de apagado, "OFF".

Volumen

Utilice el control VOL (15) para ajustar el volumen según las necesidades.

Selección del modo operativo

Pulse repetidamente el botón FUNC./LIGHT/ (10) para seleccionar el modo operativo deseado.

$$ \mathrm{USB} - 1 - \rightarrow \mathrm{USB} - 2 - \rightarrow \text { Bluetooth AUX } $$

Encendido de la luz

Mantenga el botón pulsado de manera repetida para seleccionar uno de los modos de iluminación diferentes para el altavoz. El ajuste "OFF" desactiva esta función.

Ajustes de sonido (18/19/20)

• Puede ajustar los graves y los agudos con los mandos TREBLE y BASS.
• Se pueden utilizar los controles EQ OPERATION para ajustar el sonido individual.

i NOTA:

• Si es necesario, ajuste la configuración del EQ en su dispositivo de reproducción para generar un sonido mejor.
• Los ajustes con los controles no influyen en el sonido acústico del micrófono o conectado a una guitarra electrónica.

Funcionamiento del micrófono

Puede conectar el micrófono a la función de Karaoke durante el Modo Reproducción.

Uso del micrófono

i NOTA:

Para evitar una "acumulación" acústica, gire los dos controles (MIC VOL y ECHO) en sentido contrario a las agujas del reloj hacia la izquierda hasta el tope. Solamente entonces, conecte el cable del micrófono en la toma.

1. Conecte el micrófono con el puerto MIC 1 o MIC 2 (3/4).
2. Deslice el interruptor del micrófono hacia arriba en la dirección de encendido "ON".
3. Ajuste el volumen de micrófono con el mando MIC VOL (22).

22 Español

1. Utilice el control ECHO (21) para generar los efectos de eco.
2. Apague el micrófono cuando no lo utilice. Deslice el interruptor hacia abajo en la dirección de apagado "OFF".

ATENCIÓN:

Para evitar que el sonido se distorsione (sonido con interferencias), utilice el micrófono fuera de la distancia de reverberación de los altavoces.

Funcionamiento de guitarra

Tiene la opción de conectar una guitarra electrónica al altavoz.

1. Conecte la guitarra electrónica a la toma GUITAR (2).
2. Controle el volumen de la guitarra con el control GUITAR VOL (24).

Reproducir archivos de música

Puede reproducir sus propios archivos de música de tres modos: vía cable, vía Bluetooth o vía el puerto USB (USB1 o USB2).

Con cable (Cable no incluido)

1. Si fuera necesario, emplee un adaptador apropiado (no incluido).

Conecte el dispositivo externo del modo siguiente:

- Conecte a la toma AUX IN (1) con un cable de clavija de estéreo de 3,5 mm.

1. Utilice el botón FUNC./LIGHT/ Ⓧ(10) para seleccionar el modo AUX.
2. Inicie la reproducción en la fuente de audio. Escuche la reproducción por el altavoz.
3. Para otras operaciones, consulte el manual del usuario de la fuente de audio externa.

i NOTA:

Ponga el volumen del dispositivo externo a un nivel cómo do en la medida de lo posible.

Inalámbrico por Bluetooth

Bluetooth es una tecnología de conexión de radio inalámbrica de dispositivos en distancias cortas. Los dispositivos con el estándar Bluetooth transmiten entre 2,402 y 2,480 GHz eb la banda ISM (Industrial, Scientific y Medical). Pueden producirse interferencias causadas por redes WLAN, radios DAB, teléfonos inalámbricos u hornos microondas que funcionen en la misma banda de frecuencia.

Este dispositivo le ofrece la posibilidad de usar un dispositivo con Bluetooth habilitado. El radio de operación está limitado a aproximadamente 15 metros, dependiendo del entorno y de la unidad utilizada.

Si su dispositivo de reproducción soporta el perfil A2DP (Advanced Audio Distribution Profile) y tiene función de

reproductor de música, también puede transferir música de forma inalámbrica al dispositivo. El perfil A2DP implica un perfil Bluetooth multimarca. Al transmitir, se transfieren señales de audio estéreo inalámbricas entre el dispositivo reproductor (fuente) y el dispositivo receptor. Para poder controlar la fuente a distancia, el dispositivo de reproducción debe soportar el perfil AVRCP (Audio Video Remote Control Profile).

Debido a los diversos fabricantes de dispositivos, modelos y versiones de software, no puede garantizarse una total funcionalidad.

- Registro en dispositivos (Emparejamiento)

Antes de escuchar música a través de la unidad, deberá emparejar los dispositivo.

1. Asegúrese de que la función Bluetooth esté activada en su reproductor (p.ej. teléfono móvil). Para hacerlo, consulte el manual de su reproductor.
2. Utilice el botón FUNC./LIGHT/ (10) para seleccionar el modo Bluetooth. El indicador de PAIR parpadea. Transcurridos unos segundos, suena un pitido, que indica que se ha activado el modo emparejamiento.
3. Elija el menú Bluetooth de su reproductor y registre el dispositivo. Para hacerlo, consulte el manual de su reproductor. El dispositivo "AEG EC 4834" se mostrará en el reproductor como selección.

i NOTA:

Solamente puede conectarse una unidad de reproducción al altavoz. Si éste ya está conectado a otra unidad de reproducción, el altavoz no aparecerá en el menú de selección BT.

1. Introduzca la clave "0000" en su reproductor, según el fabricante del dispositivo, el modelo y la versión de software.

Después de que el registro se haya realizado con éxito, sonará un pitido y se iluminará ña lámapara indicadora PAIR. Para otros procedimientos, consulte el manual del usuario de la unidad de reproducción. Ponga el volumen del dispositivo externo a un nivel cómodo en la medida de lo posible.

i NOTA:

• Según el fabricante del dispositivo, deberá realizar el registro (PAIRING) de nuevo para conectar los dispositivos.
• La compatibilidad Bluetooth no puede garantizarse para dispositivos (como teléfonos móviles) futuros.
• Para garantizar una conexión óptima, asegúrese de que la batería del reproductor esté totalmente cargada.
• Algunas marcas de teléfonos móviles tienen un modo de ahorro de energía. Desactive el modo de ahorro de energía, podría resultar en problemas durante la transferencia de datos por Bluetooth.

NOTA:

• Para poder transferir datos de audio, el Bluetooth debe estar activado en su reproductor. Consulte el manual del reproductor.
• Si el teléfono móvil en el que está reproduciendo música recibe una llamada, la música se interrumpirá. Sin embargo el sonido no se reproducirá a través del altavoz. Cuando haya finalizado la llamada, los dispositivos se conectarán entre si y continuará la reproducción.

Puertos USB (5/9)

Este dispositivo se ha desarrollado según los últimos avances técnicos en USB. La amplia variedad de dispositivos de almacenamiento USB de todo tipo que existen actualmente en el mercado, por degracia, no nos permiten garantizar una total compatibilidad con todos los dispositivos de almacenamiento USB. Por este motivo, en casos particulares se pueden producir problemas al reproducir archivos de dispositivos de almacenamiento USB. No es una avería del dispositivo. Utilice solamente lapiceros USB que se comercialicen.

1. Conecte un dispositivo de almacenamiento USB.
2. Seleccione el puerto USB con el botón FUNC./LIGHT/ (-1 - o - 2 -). La reproducción comenzará automáticamente pasados unos segundos.

Para el funcionamiento, consulte la sección "Descripción de los controles".

NOTA:

• Conecte siempre un medio de almacenamiento USB directamente al puerto USB para evitar averías.
• El puerto USB no está diseñado para cargar dispositivos externos.
• Nota importante: El uso del puerto USB está destinado únicamente para la reproducción de música de lapiceros USB. Solamente proporcionan una alimentación baja de energía (100 mA). Este puerto USB no es adecuado para utilizar discos duros externos de 2,5" con corriente inicial de hasta 1100 mA. Para reproducir música desde el smartphone, iPod o iPhone conecte a la toma AUX IN correspondiente.

ATENCIÓN:

Ponga el dispositivo en un modo de funcionamiento distinto antes de sacar el dispositivo de almacenamiento USB.

Descripción de los controles

NOTA:

Dependiendo de su unidad de reproducción, puede que no se admitan todas las funciones.

▶ II/PAIR (13)

• Puede pausar y continuar la reproducción de música. Pulsar de nuevo para continuar la reproducción.
• Mantenga pulsado el botón en modo Bluetooth para desconectar una conexión Bluetooth existente.

◀ (12)

Pulsar 1 vez = Reiniciar la canción desde el principio. (No durante el modo USB)

Pulsar 2 veces = Saltar a la canción anterior.

Pulsar 3 veces = Saltar a la canción anterior a la previa, etc.

Cuando mantiene presionado el botón en modo USB, comienza la búsqueda de música.

▶ (14)

Pulse para saltar a la canción siguiente y las demás.

Cuando mantiene presionado el botón en modo USB, comienza la búsqueda de música.

P-MODE (11) (solo durante el funcionamiento de USB)

1x pulsación = En la pantalla aparece " ∽" La canción actual se reproducirá de manera repetida.
2x pulsaciones = En la pantalla aparece "FOLDER". La carpeta seleccionada se reproducirá de manera repetida.
3x pulsaciones = En la pantalla se muestra "RAND". Todas las canciones se reproducirán en orden aleatorio.
4x pulsaciones = En la pantalla se muestra "C" Se repetirá la reproducción de todas las canciones.
5x pulsaciones = Se desactivan todas las funciones y el dispositivo continúa la reproducción normal.

Botones FOLD./10 ⊕/⊖ (16/17) (solo durante el funcionamiento de USB)

• Pulse uno de los botones para saltar 10 canciones hacia adelante o hacia atrás respectivamente, siempre que haya más de 10 canciones.
• Mantenga pulsado uno de los botones para saltar la carpeta anterior o siguiente. La reproducción comienza desde la carpeta seleccionada.

Limpieza

ATENCIÓN:

No sumerja el dispositivo en agua.

• Antes de limpiar, desconéctelo de la alimentación.
• Limpie el dispositivo con un trapo suave húmedo sin detergentes.

24 Español

Búsqueda de fallos

Fallo Causa Solución
La unidad no funciona.	La unidad retumba y se “cuelga”.	Desconéctela de la red durante unos 5 segundos. Luego enciéndala de nuevo.
Sin señal audio durante la conexión Bluetooth.	Altavoz no emparejado con la fuente de audio.	Compruebe que exista la conexión. Si es necesario, vuelva a emparejar el altavoz con la fuente de audio.
	Volumen demasiado bajo	Aumente el volumen en el altavoz
		Aumente el volumen en la fuente de audio.
El altavoz no puede conectarse	El emparejamiento no funciona	Compruebe que la fuente de audio soporte el protocolo A2DP.
	Fuente de audio apagada.	Active la fuente de audio.
	Bluetooth apagado en la fuente de audio.	Active la función Bluetooth de la fuente de audio.
	Versión de Bluetooth no soportada.	Use otra unidad de reproducción.
Sonido con interferencias durante el funcionamiento de los micrófonos.	Retroalimentación de audio	Utilice el micrófon fuera de la distancia de reverberación del altavoz.

Datos técnicos

Modelo: EC 4834

Alimentación: CA 230 V, 50 Hz

Consumo: 360 W (máx.)

Clase de protección:......II

Frecuencia de transmisión: 2,402-2,480 GHz

Protocolos:.....A2DP/AVRCP

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este dispositivo cumple con todas las directrices CE actuales, como la directriz de compatibilidad electromagnética y de bajo voltaje, y está fabricada según las últimas normas de seguridad.

Eliminación

Significado del símbolo "cubo de basura"

Cuide del medio ambiente, no deseche aparatos eléctricos con los residuos domésticos.

Deseche los aparatos eléctricos obsoletos o defectuosos en los puntos de recolección municipales.

Ayude a evitar potenciales impactos medioambientales y en la salud por una eliminación de residuos inadecuada.

Contribuye al reciclaje y otros modos de uso de aparatos eléctricos y electrónicos viejos.

Su municipalidad le proporcionará información sobre los puntos de recolección.
