Tipo di prodotto	Sistema hi-fi
Marca	AEG
Modello	EC 4834
Alimentazione	AC 230 V, 50 Hz
Consumo elettrico	360 W (max)
Classe di protezione	II
Peso netto	circa 22,5 kg
Tecnologia Bluetooth	Versione 3.0
Portata Bluetooth	circa 15 m
Frequenze Bluetooth	2,402 - 2,480 GHz
Protocolli Bluetooth	A2DP, AVRCP
Ingressi audio	1x AUX IN (3,5 mm), 1x ingresso chitarra, 2x ingressi microfono (6,35 mm), 2x porte USB
Funzioni principali	Riproduzione USB, Bluetooth, AUX, Karaoke, chitarra, illuminazione
Impostazioni audio	Volume, alti, bassi, equalizzatore, eco, volume microfono, volume chitarra
Modalità di riproduzione USB	Ripetizione di una traccia, ripetizione di cartella, casuale, ripetizione di tutte le tracce
Funzione standby	Automatica dopo 15 minuti senza segnale o segnale debole
Pulizia	Panno morbido e umido, senza detergente
Sicurezza	Non esporre alla pioggia o all'umidità, non aprire l'involucro
Accessori forniti	1 microfono, 1 supporto microfono, 1 cavo di alimentazione
Indicatori	Schermo, spia PAIR, spia POWER

Domande frequenti - EC 4834 AEG

Come associare un dispositivo Bluetooth?

Per associare un dispositivo Bluetooth, selezionare la modalità Bluetooth premendo più volte il pulsante FUNC./LIGHT/. La spia luminosa PAIR lampeggia. Sul lettore, attivare il Bluetooth e cercare i dispositivi. Selezionare 'AEG EC 4834' e, se necessario, inserire la password '0000'. Una volta associato, un bip suona e la spia PAIR rimane accesa.

Cosa fare se il suono è debole?

Se il suono è debole, controllare prima il volume dell'apparecchio con il comando VOL. Aumentare anche il volume della sorgente audio esterna (telefono, computer). Per le modalità USB o Bluetooth, assicurarsi che il volume della sorgente sia impostato a un livello confortevole. Se il problema persiste, verificare che l'equalizzatore non sia impostato su una posizione attenuante.

Come usare il microfono per il karaoke?

Collegare il microfono a una delle prese MIC 1 o MIC 2. Far scorrere l'interruttore del microfono sulla posizione 'ON'. Regolare il volume del microfono con il comando MIC VOL e l'effetto eco con il comando ECHO. Per evitare reazioni acustiche, usare il microfono a distanza dall'altoparlante. È possibile cantare su qualsiasi modalità di riproduzione.

Come collegare una chitarra elettrica?

Collegare la chitarra elettrica alla presa GUITAR sul pannello anteriore. Regolare il volume della chitarra con il comando GUITAR VOL. È possibile suonare contemporaneamente alla musica da una sorgente USB, Bluetooth o AUX. Notare che le impostazioni dell'equalizzatore (alti/bassi) non influenzano il suono della chitarra.

Perché l'apparecchio non si accende?

Controllare prima che l'interruttore di rete sul retro dell'apparecchio sia sulla posizione 'ON'. Quindi, commutare l'interruttore POWER (23) su 'ON'. Assicurarsi che il cavo di alimentazione sia correttamente collegato a una presa di rete funzionante. Se l'apparecchio non si accende ancora, scollegare l'alimentazione per 5 secondi e ricollegarla.

Come regolare l'equalizzatore?

Utilizzare i comandi TREBLE (alti) e BASS (bassi) per regolare le alte e basse frequenze. Il dispositivo di regolazione dell'equalizzatore (EQ OPERATION) consente un'impostazione personalizzata. Notare che queste regolazioni non influenzano il suono del microfono o della chitarra. Per un suono migliore, è possibile regolare anche l'equalizzatore del lettore sorgente.

Cosa fare in caso di fischio del microfono?

Il fischio acuto è dovuto a reazioni acustiche (effetto Larsen). Per evitarlo, allontanare il microfono dall'altoparlante. Ridurre il volume del microfono (MIC VOL) e dell'eco (ECHO). Assicurarsi che il microfono sia orientato in una direzione diversa dall'altoparlante. Se il problema persiste, spegnere il microfono quando non viene usato.

Come leggere file da una chiavetta USB?

Collegare la chiavetta USB a una delle porte USB 1 o USB 2. Premere più volte il pulsante FUNC./LIGHT/ per selezionare la modalità USB corrispondente. La riproduzione inizia automaticamente. Usare i pulsanti ◀◀ e ▶▶ per navigare tra le tracce. Il pulsante P-MODE consente di scegliere la modalità di ripetizione o casuale.

Come passare in modalità standby?

L'apparecchio passa automaticamente in standby dopo circa 15 minuti senza segnale audio o se il segnale è debole. Per riattivarlo, premere il pulsante FUNC./LIGHT/. Per spegnere completamente l'apparecchio, commutare l'interruttore POWER (23) su 'OFF', poi l'interruttore di rete sul retro su 'OFF'.

Come pulire l'apparecchio?

Prima della pulizia, scollegare l'apparecchio dall'alimentazione. Usare un panno morbido e umido (senza detergente) per pulire le superfici. Non immergere mai l'apparecchio in acqua ed evitare che l'acqua penetri all'interno. Non utilizzare prodotti abrasivi o solventi. Assicurarsi che le aperture di ventilazione rimangano libere.

MANUALE UTENTE EC 4834 AEG

Istruzioni per l'uso 25

Instruction Manual 30

Elementi di comando....Pagina 3

Istruzioni per l'uso....Pagina 25

Dati tecnici....Pagina 29

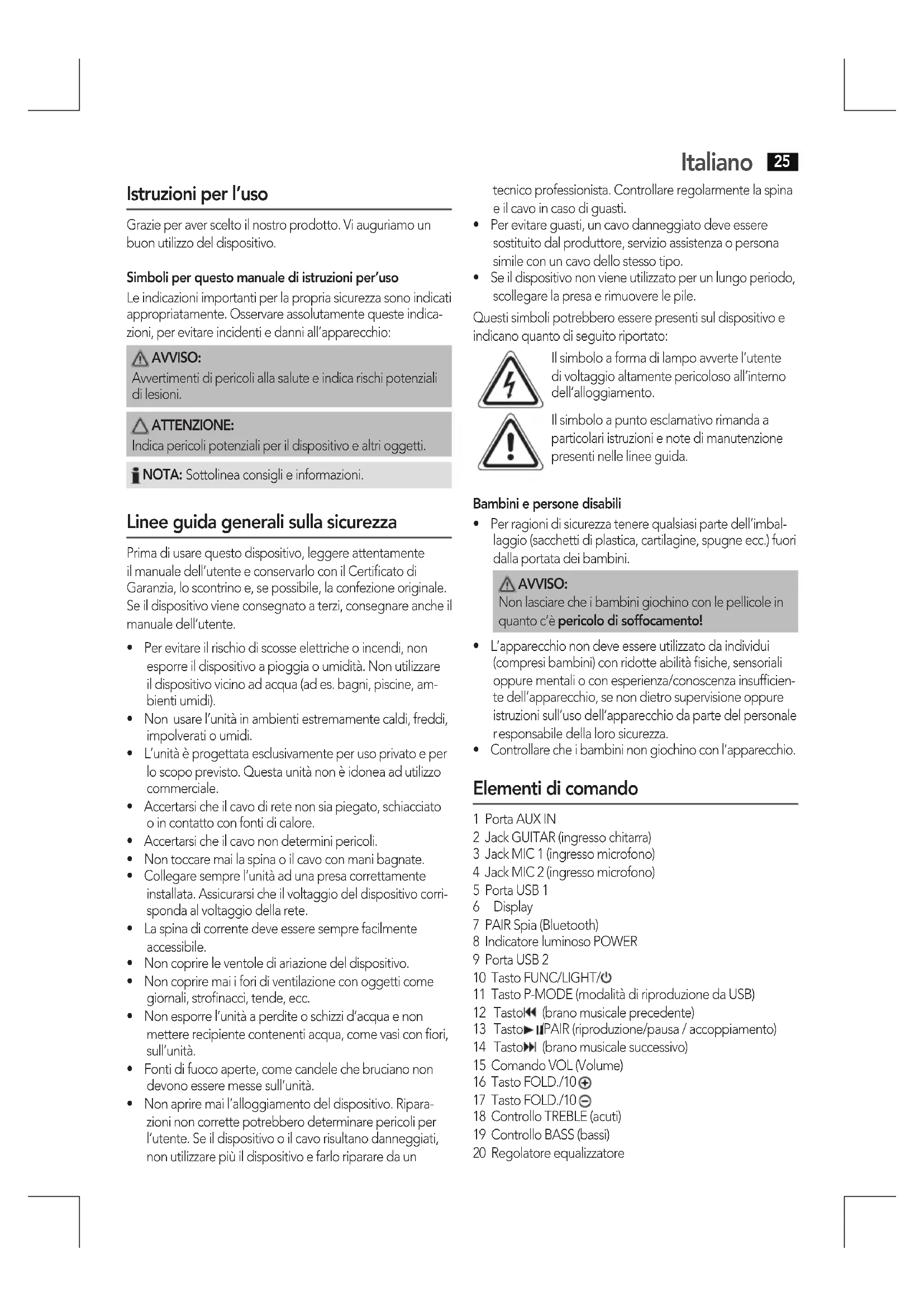

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Avvertimenti di pericoli alla salute e indica rischi potenziali di lesioni.

ATTENZIONE:

Indica pericoli potenziali per il dispositivo e altri oggetti.

NOTA: Sottolinea consigli e informazioni.

Linee guida generali sulla sicurezza

Prima di usare questo dispositivo, leggere attentamente il manuale dell'utente e conservarlo con il Certificato di Garanzia, lo scontrino e, se possibile, la confezione originale. Se il dispositivo viene consegnato a terzi, consegnare anche il manuale dell'utente.

• Per evitare il rischio di scosse elettriche o incendi, non esporre il dispositivo a pioggia o umidità. Non utilizzare il dispositivo vicino ad acqua (ad es. bagni, piscine, ambienti umidi).
• Non usare l'unità in ambienti estremamente caldi, freddi, impolverati o umidi.
• L'unità è progettata esclusivamente per uso privato e per lo scopo previsto. Questa unità non è idonea ad utilizzo commerciale.
• Accertarsi che il cavo di rete non sia piegato, schiacciato o in contatto con fonti di calore.
• Accertarsi che il cavo non determini pericoli.
  • Non toccare mai la spina o il cavo con mani bagnate.
• Collegare sempre l'unità ad una presa correttamente installata. Assicurarsi che il voltaggio del dispositivo corrisponda al voltaggio della rete.
• La spina di corrente deve essere sempre facilmente accessibile.
  • Non coprire le ventole di ariazione del dispositivo.
• Non coprire mai i fori di ventilazione con oggetti come giornali, strofinacci, tende, ecc.
• Non esporre l'unità a perdite o schizzi d'acqua e non mettere recipiente contenenti acqua, come vasi con fiori, sull'unità.
• Fonti di fuoco aperte, come candele che bruciano non devono essere messe sull'unità.
• Non aprire mai l'alloggiamento del dispositivo. Riparazioni non corrette potrebbero determinare pericoli per l'utente. Se il dispositivo o il cavo risultano danneggiati, non utilizzare più il dispositivo e farlo riparare da un

Italiano

25

tecnico professionista. Controllare regolarmente la spina e il cavo in caso di guasti.

• Per evitare guasti, un cavo danneggiato deve essere sostituito dal produttore, servizio assistenza o persona simile con un cavo dello stesso tipo.
• Se il dispositivo non viene utilizzato per un lungo periodo, scollegare la presa e rimuovere le pile.

Questi simboli potrebbero essere presenti sul dispositivo e indicano quanto di seguito riportato:

Il simbolo a forma di lampo avverte l'utente di voltaggio altamente pericoloso all'interno dell'alloggiamento.

Il simbolo a punto esclamativo rimanda a particolari istruzioni e note di manutenzione presenti nelle linee guida.

Bambini e persone disabili

- Per ragioni di sicurezza tenere qualsiasi parte dell'imballaggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciare che i bambini giochino con le pellicole in quanto c'è pericolo di soffocamento!

• L'apparecchio non deve essere utilizzato da individui (compresi bambini) con ridotte abilità fisiche, sensoriali oppure mentali o con esperienza/conoscenza insufficiente dell'apparecchio, se non dietro supervisione oppure istruzioni sull'uso dell'apparecchio da parte del personale responsabile della loro sicurezza.
• Controllare che i bambini non giochino con l'apparecchio.

Elementi di comando

1 Porta AUX IN
2 Jack GUITAR (ingresso chitarra)
3 Jack MIC 1 (ingresso microfono)
4 Jack MIC 2 (ingresso microfono)
5 Porta USB 1
6 Display
7 PAIR Spia (Bluetooth)
8 Indicatore luminoso POWER
9 Porta USB 2
10 Tasto FUNC/LIGHT/
11 Tasto P-MODE (modalità di riproduzione da USB)
12 Tastol (brano musicale precedente)
13 Tasto▶/PAIR (riproduzione/pausa / accoppiamento)
14 Tasto▶▶ (brano musicale successivo)
15 Comando VOL (Volume)
16 Tasto FOLD./10
17 Tasto FOLD./10
18 Controllo TREBLE (acuti)
19 Controllo BASS (bassi)
20 Regolatore equalizzatore

26 Italiano

21 Comando ECHO (Echo)

22 Comando MIC VOL (volume microfono)

23 Interruttore di corrente POWER ON/OFF

24 Controllo GUITAR VOL (volume chitarra)

A Segni per l'installazione del supporto microfono

Indietro (non mostrato)

Connessione del cavo di alimentazione AC IN \~ Interruttore ON/OFF

Impugnatura estensibile

Contenuto (non mostrato)

1x Microfono
1x Support microfono (con due viti a testa a croce)
1x Cavo alimentazione

Primo utilizzo dell'apparecchio/Introduzione

- Scegliere una collocazione appropriata per l'apparecchio, cioè una superficie asciutta, in piano e antiscivolo.

• Assicurare una ventilazione sufficiente.

- Rimuovere la pellicola protettiva dall'apparecchio, se presente.

- È possibile montare il supporto incluso per il microfono come previsto sul retro dell'unità. Usare le viti a testa a croce e avvitarle negli apposite fori (A) (vedere la foto a pagina 3).

Alimentazione

1. Controllare che la tensione griglia corrisponda alle specifiche sulla piastra nominale.
2. Collegare il cavo di alimentazione con la connessione AC IN \~ sul retro.
3. Inserire la spina del cavo di alimentazione in una presa correttamente installata.

i NOTA:

Scollegare l'apparecchio dall'alimentazione se non lo si utilizza per periodi prolungati.

Funzionamento

Accensione/spegnimento del dispositivo

• Impostare l'interruttore di alimentazione sul retro del dispositivo in posizione "ON".
• Poi portare l'interruttore di accensione (23) su "ON" per accendere il dispositivo.

i NOTA:

Dopo circa 15 minuti senza segnale o in caso di segnale debole, il sistema passerà automaticamente in standby. Premere il tasto FUNC./LIGHT/per usare di nuovo il dispositivo.

• Per spegnere il dispositivo, portare l'interruttore di accensione POWER (23) in posizione "OFF".
• Per scollegare completamente il dispositivo dalla rete elettrica, portare l'interruttore di alimentazione sul retro del dispositivo in posizione "OFF".

Volume

Utilizzare il comando VOL (15) per regolare il volume come desiderato.

Selezionare il modo di funzionamento

Premere ripetutamente il tasto FUNC./LIGHT(10) per selezionare il modo di funzionamento desiderato.

$$ \mathrm{USB} - 1 - \rightarrow \mathrm{USB} - 2 - \text { Bluetooth AUX } $$

Accensione della luce

Premere ripetutamente il tasto per selezionare una modalità di illuminazione diversa per l'altoparlante. L'impostazione "OFF" disattiva questa funzione.

Impostazioni suono (18/19/20)

• È possibile regolare gli acuti e i bassi con i controlli TREBLE e BASS.
• I controlli EQ OPERATION possono essere usati per impostare l'audio singolo.

i NOTA:

• All'occorrenza, regolare le impostazioni EQ sul dispositivo di riproduzione per generare un suono migliore.
• Le impostazioni con i controlli non influenzano l'audio del microfono o una chitarra elettrica connessa.

Funzionamento microfono

È possibile attivare il microfono per la funzione Karaoke in qualsiasi modalità di riproduzione.

Uso del microfono

i NOTA:

Per prevenire una "formazione" acustica, girare entrami i controlli (MIC VOL e ECHO) in senso anti orario verso sinistra fino al massimo. Solo dopo inserire il cavo del microfono nel jack.

1. Collegare il microfono alla porta MIC 1 o MIC 2 (3/4).
2. Far scorrere l'interruttore sul microfono verso l'alto in direzione "ON".
3. Regolare il volume del microfono con il controllo MIC VOL (22).
4. Utilizzare il comando ECHO (21) per generare effetti eco.
5. Disattivare il microfono se non in uso. Far scorrere l'interruttore verso il basso in direzione "OFF".

ATTENZIONE:

Per evitare distorsioni acustiche (fischi), utilizzare il microfono al di fuori dell'area di riverbero dell'altoparlante.

Funzionamento della chitarra

Si ha l'opzione di collegare una chitarra elettrica ad un alto-parlante.

1. Collegare la chitarra elettrica al jack GUITAR (2).
2. Controllare il volume della chitarra con il controllo GUITAR VOL (24).

Riproduzione di file musicali

È possibile riprodurre file musicali in tre modi: tramite cavo, cordless tramite bluetooth o tramite porta USB. (USB1 o USB2).

Con il cavo (cavo non incluso)

1. All'occorrenza, utilizzare un adattatore adatto (non incluso).

Connettere il dispositivo esterno come di seguito:

- Collegarsi alla presa AUX IN (1) utilizzando un cavo da 3,5 mm con spinotto stereo.

1. Utilizzare il tasto FUNC/LIGHT/ ⏻ (10) per selezionare il modo AUX mode.
2. Avviare la riproduzione della fonte audio. Ascoltare la riproduzione audio tramite l'altoparlante.
3. Per la procedura fate riferimento al manual dell'utente della fonte audio esterna.

i NOTA:

Se possibile, regolare il volume dell'unità esterna ad un livello comodo.

Bluetooth utilizza una tecnologia per il collegamento radio wireless di apparecchi a breve distanza. Gli apparecchi con Bluetooth standard trasmettono tra 2,402 e 2,480 GHz nella banda ISM (Industrial, Scientific and Medical) (Industriale, Scientifica e medica). L'interferenza può essere causata ad esempio dalle reti WLAN, radio DAB, telefoni cordless o fornì a microonde che funzionano sulla stessa banda di frequenza.

Questo apparecchio permette di utilizzare un dispositivo Bluetooth. Il raggio funzionale è limitato a circa 15 metri, secondo l'ambiente e l'apparecchio utilizzato.

Se il dispositivo di riproduzione supporta il profilo A2DP (Advanced Audio Distribution Profile) (Profilo Distribuzione Audio Avanzato), è possibile trasferire senza fili la musica al dispositivo. Il profilo A2DP comprende un profilo Bluetooth multi-vendor. Grazie allo streaming, i segnali audio stereo vengono trasferiti senza fili tra il distributivo di riproduzione (dorgente) e il dispositivo ricevente. Per controllare in remote la fonte, il dispositivo di riproduzione deve supportare il profilo AVRCP (Audio Video Remote Control Profile).

Grazie alle differenze realizzate dai diversi produttori e ai diversi software, non è possibile garantire la piena funzionalità.

- Logging su dispositivi (Accoppiamento)

Prima di poter ascoltare la musica tramite l'apparecchio, è necessario accoppiare gli apparecchi.

1. Controllare che la funzione Bluetooth sia attivata nel lettore (per es. il telefono cellulare). A questo scopo, fare riferimento al manuale istruzioni del dispositivo di riproduzione.
2. Utilizzare il tasto FUNC./LIGHT/ (10) per selezionare il modo Bluetooth. La spia di PAIR si lampeggia. Dopo alcuni secondi si attiva un segnale acustico che indica l'attivazione della modalità di accoppiamento.
3. Selezionare il menu Bluetooth nel lettore e registrare l'apparecchio nel lettore. A questo scopo, fare riferimento al manuale istruzioni del lettore. Il dispositivo "AEG EC 4834" viene visualizzato nel lettore come selezionato.

i NOTA:

Collegare solo un'unità di riproduzione all'altoparlante. Se l'altoparlante è già connesso ad un'altra unità di riproduzione, l'altoparlante non comparirà nel menu di selezione BT.

1. Inserire la password "0000" nel lettore a seconda dei produttori dell'apparecchio, del modello e della versione software.

Dopo aver effettuato la registrazione con successo, si sente un bip e la PAIR spia si accende. Per la procedura fate riferimento al manuale dell'utente dell'unità di riproduzione. Se possibile, regolate il volume dell'unità esterna ad un livello comodo.

i NOTA:

• A seconda dei produttori, è necessario effettuare nuovamente la registrazione (PAIRING) prima di collegare gli apparecchi.
• La compatibilità Bluetooth non può essere garantita per apparecchi (ad es. telefoni cellulari) messi in commercio in futuro.
• Per garantire un collegamento ottimale, controllare che la batteria del lettore sia completamente carica.
• Alcune marche di telefoni cellulati presentano il modo risparmio energetico, disattivare il modo risparmio energetico per evitare eventuali problemi durante il trasferimento di dati tramite Bluetooth.
• Per trasferire i dati audio, Bluetooth deve rimanere attivato sul lettore. Fare riferimento al manuale istruzioni del lettore.
• Se un telefono cellulare sul quale si sta riproducendo musica riceve una chiamata, la musica viene interrotta. L'audio però non viene riprodotto attraverso l'altoparlante. Al termine della chiamata, i dispositivi sono connessi nuovamente tra loro e la riproduzione continua.

28 Italiano

Porte USB (5/9)

Questo apparecchio è stato realizzato secondo la più moderna tecnologia nel campo USB. L'ampia gamma di diversi dispositivi di memorizzazione USB di tutti i tipi attualmente sul mercatoile non permette di garantire la piena compatibilità di tutti i dispositivi di memorizzazione USB. Per questo mootivo, in rari casi possono insorgere problemi nella riproduzione di file da dispositivi USB. Non si tratta di anomalia. Utilizzare unicamente chiavette USB disponibili in commercio!

1. Collegare un dispositivo di memorizzazione USB.
2. Selezionare la porta USB con il tasto FUNC./LIGHT/ (-1 - o - 2 -). La riproduzione inizierà automaticamente dopo pochi secondi. La spia USB lampeggia durante la riproduzione.

Per il funzionamento, fare riferimento alla sezione "Descrizione dei controlli".

OTA:

• Collegare sempre un supporto di memoria USB direttamente alla porta USB per evitare eventuali malfunzionamenti.
• La porta USB non è progettata per caricare dispositivi esterni.
• Attenzione: La porta USB va utilizzata solo per la riproduzione di musica da chiavette USB. La porta fornisce soltanto un'alimentazione a bassa tensione (100 mA). Non è quindi adatta per l'utilizzo di hard disk esterni da 2.5" con tensioni di avvio fino a 1100 mA. Per la riproduzione di musica da smartphone, iPod, o iPhone, collegarsi all'apposita presa AUX IN.

ATTENZIONE:

Regolare il dispositivo su una modalità di funzionamento diversa prima di rimuovere il dispositivo di memoria USB.

Descrizione dei controlli

OTA:

A seconda dell'unità di riproduzione, è possibile che non tutte le funzioni siano disponibili.

▶ II/PAIR (13)

• È possibile mettere in pausa o continuare la riproduzione musicale. Premere nuovamente per continuare la riproduzione.
• Tenere il tasto premuto in modalità Bluetooth per scollegare una connessione Bluetooth esistente.

◀◀ (12)

Premere 1 x = Inizia nuovamente la canzone dall'inizio. (Non durante la modalità USB)

Premere 2 x = Salta alla canzone precedente.

Premere 3 x = Salta alla canzone prima della precedente.

Quando il tasto viene premuto in modalità USB, viene avviata la ricerca di musica.

▶▶ (14)

Premere per saltare alla canzone successiva e alle canzoni successive.

Quando il tasto viene premuto in modalità USB, viene avviata la ricerca di musica.

P-MODE (11) (solo durante il funzionamento da USB)

Premere 1 x = "appare sul display. Il brano corrente verrà riprodotto ripetutamente.

Premere 2 x = ⬇ FOLDER" appare sul display. La cartella selezionata folder verrà riprodotta ripetuta-mente.

Premere 3 x = "RAND" appare sul display. Tutti i brani verranno riprodotti in ordine casuale.

Premere 4 x = 📄appare sul display. Tutti i brani verranno riprodotti ripetutamente.

Premere 5 x = Tutte le funzioni vengono disattivate e il dispositivo continua la normale riproduzione.

Tasti FOLD./10⊕6/17) (solo durante il funzionamento da USB)

• Premere uno dei pulsanti per andare 10 brani in avanti o indietro rispettivamente, purché vi siano più di 10 brani disponibili.
• Tenere premuto uno dei pulsanti per passare alla cartella precedente o successiva. La riproduzione parte dalla cartella selezionata.

Pulizia

ATTENZIONE:

Non immergere il dispositivo in acqua.

• Prima di pulire scollegare il dispositivo dall'alimentazione di rete.
• Pulire il dispositivo con un panno morbido senza detergenti.

Ricerca dei guasti

Difetto Causa	Soluzione
L'apparecchio non funziona.	L'apparecchio crasha e si blocca.	Sfilare la spina dalla presa per circa 5 secondi. Accendere quindi nuovamente l'apparecchio.
Nessun segnale audio tramite la connessione Bluetooth.	L'altoparlante non è accoppiato alla fonte audi.	Controllare se esiste una connessione. Se necessario, accop-piare nuovamente l'altoparlante alla fonte audio.
	Volume troppo bassow.	Aumentare il volume dell'altoparlante.
		Aumentare il volume della fonte audio.
L'altoparlante non può esse-re connesso.	L'accoppiamento non funzione.	Controllare se la fonte audio supporta il protocollo A2DP.
	La fonte audio è spenta.	Accendere la fonte audio.
	Il Bluetooth è spento sulla fonte audio.	Accendere la funzione Bluetooth nella fonte audio.
	La versione Bluetooth non è supporta-ta.	Usare una diversa unità di riproduzione.
Fischio con microfono attivo.	Distorsione audio. Util	izzare il microfono fuori dall'area di river-bero dell'altoparlante.

Dati tecnici

Modello:	EC 4834
Alimentazione:	AC 230 V, 50 Hz
Consumo di potenza:	360 W (max.)
Classe protezione:	II
Peso netto:	ca. 22,5 kg

Bluetooth

Supporto Bluetooth:	V3.0
Gamma:	ca. 15 metri
Frequenza di trasmissione:	2,402-2,480 GHz
Protocolli:	A2DP/AVRCP

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento

Significato del simbolo "Cassonetto con ruote"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altro forme di utilizzo di dispositivi elettrici e elettronici.

Il vostro comune è in grado di fornirvi informazioni sui punti di raccolta.

English

Instruction Manual
