MANUALE UTENTE EC 4836 AEG

Elementi di comando.. 3
Istruzioni per l'uso.. 29
Dati tecnici . 34
Smaltimento.. 34

English

Contents

Overview of the Components.. Page 3
Instruction Manual.. 35
Technical Data.. 40
Disposal. Page 40

Język polski

Spistresci

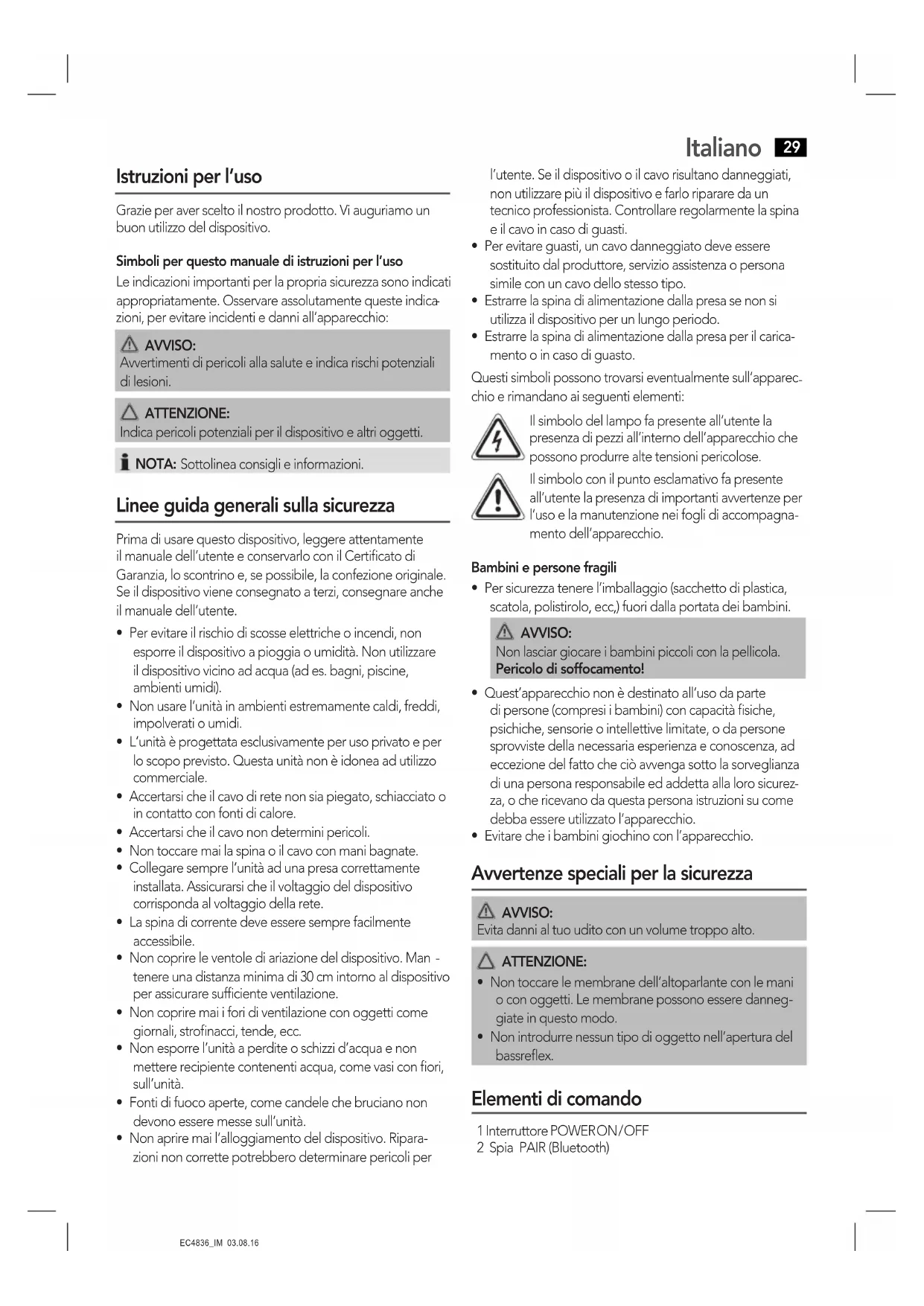

Istruzioni per l'uso

Graie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sonoindicati appropriamente.Osservareassolutamentequesteindicazioni,perevitare incidenti e danni all'apparecchio:

AVVISO:

Awertimenti di pericoli alla salute e indica rischi potenziali di lesioni.

ATTENZIONE:

Indica pericoli potenziali per il dispositorio e altri oggetti.

NOTA: Sottolinea consigli e informazioni.

Linee guida generali sulla sicurezza

Prima di usare quello disposativo, leggere attendamente il manuale dell'utente e conservarlo con il Certificato di Garanzia, lo scontrino e, se possibile, la confezione originale. Se il disposativo viene consecnato a terzi, consignare ancche il manuale dell'utente.

• Per evitare il rischio di scosse elettriche o incendi, non esporre il dispositivo a pioggia o umidità. Non utilizzato il dispositivo vicino ad acqua (ad es. bagni, piscine, ambienti umidi).
• Non usare l'unità in ambienti extremamente caldi, freddi, impolverati o umidi.
• L'unità è progettata esclusivamente per uso privato e per lo scopo previsto. Questa unità non è idonea ad utilizzato commerciale.
• Accertarsi che il cavo di rete non sua piegato, schiacciato o in contatto con fonti di calore.
• Accertarsi che il cavo non determini pericoli.
  Non toccare mai la spina o il cavo con mani bagnate.
• Collegare sempre l'unità ad una presa correttamente installata. Assicurarsi che il voltaggio del dispositivo correponda al voltaggio della rete.
• La spina di corrente deve essere sempre fácilmente accessibile.
• Non coprire le ventole di ariazione del disposativo. Man - tenere una distanza minima di 30 cm intorno al disposativo per assicurare sufficiente ventilazione.
  Non copire mai i fori di ventilazione con oggetti come giornali, strofinacci, tende, ecc.
• Non esporre l'unità a perdite o schizzi d'acqua e non mettere recipiente contenti acqua, come vasi con fiori, sull'unità.
• Fonti di fuoco aperte, come candele che bruciano non devono essere messe sull'unità.
• Non après mai l'alloggiamoimento del dispositorio. Riparazioni non corrente potrebbero determinare pericoli per

Italiano

29

l'utente. Se il disposativo o il cavo risultano danneggiati, non utilizzato più il disposativo e farlo riparare da un technician professionista. Controllare regolarmente la spina e il cavo in caso di quasti.

• Per evitare guasti, un cavo danneggiato delve essere sostituito dal produttore, servizio assistenza o persona simile con un cavo dello stesso tipo.
• Estrarre la spina di alimentazione alla presa se non si utilizza il dispositorio per un lungo periodo.
• Estrarre la spina di alimentazione dalla presa per il caricamento o in caso di guasto.

Questi symboli possono trovarsi eventualmente sull'apparecchio e rimandano ai seguenti elementi:

Il significato il lampo fa presente all'utente la presenza di pezzi all'interno dell'apparecchio che possono produrre alte tensioni pericolose.

Il simbolo con il punto esclamativo fa presente all'utente la presenza di importanti avvertenze per l'uso e la manutenzione nei fogli di compagna-mentation dell'apparecchio.

Bambini e persone fragili

• Per sicurezza tener e l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori alla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Quest'apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con capacité fisiche, psichiche, sensorie o intellettive limitate, o da persona sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avenga sotto la sorvegianza di una persona responsabile ed addetta alla loro sicurezza, o che ricevano da但这a persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Awertenze speciali per la sicurezza

AVVISO:

Evita danni al tuo udito con un volume troppo alto.

ATTENZIONE:

• Non toccare le membrane dell'altoparlante con le mani o con oggetti. Le membrane possono essere danneggiate in quello modo.
• Non introdure nessun tipo di oggetto nell'apertura del bassreflex.

Elementi di lavoro

1 Interruftore POWERON/OFF
2 Spia PAIR (Bluetooth)

30 Italiano

3PortaUSB1

4 Display

5 Effetto luci discoteca integrato

6 Indicatore luminoso POWER

7 Porta USB2

8Interrutlore BASSON/OFF

9 Jack MIC 1 (ingresso microfono)

10 Jack MIC 2 (ingresso microfono)

11 Comando MIC VOL (volume microfono)

12 Comando ECHO MIC (echo microfono)

13 Tasto /TUNE+ (brano musicae successivo / scansio- ne)

14 Tasto CAN (riproduzione/pausa/accpipamenti/ inizia ricerca stazioni)

15 Comando VOL. (volume)

16 Tasto FUNCTION/

17 Tasto FOLD./10/MEM.

18 Regolatore equalizzatore

19 Tasto FOLD./10/MEM.

20 Tasto DISCO/LIGHT

21 Controllo GUITAR VOL (volume chitarra)

22 Tasto /TUNE- (brano musicale precedente / scan-sione)

23 Tasto P-MODE / MEM. (modalità di riproduzione da USB)

24 Controllo BASS (bassi)

25 Controllo TREBLE (acuti)

26 Jack GUITAR (ingresso chitarra)

27 Porta PC/AUXIN

Parte anteriore (non mostrato)

4× Membranedell'altoparlante

Indietro (non mostrato)

Connessione del cavo di alimentazione AC \~ Antenna a filo

Conteno (non mostrato)

1x Microfono

1x Cavo alimentazione

Primo utilizzato dell'apparecchio

• Scegliere un luogo idoneo al dispositivo. I luoghi adatti sono asciutti e non scivolosi, non che facilitmente accessibili per consentire di azionare l'apparecchio facilitamente.
  Assicurare una ventilazione adeguata!
• Le superfici delicate come il display possono essere protette da pellicola protettiva in plastica. Rimuovere la pellicola.

Alimentazione

1. Accertarsi che il voltaggio di rete corrisponda con le cif presenti sulla targhetta del dispositivo.

2. Collegare il cavo di alimentazione con la connessione AC sul retro.

3. Inserire la spina del cavo di alimentazione in una presa correttamente installata.

I NOTEA:

Scollegare l'apparecchio dall'alimentazione se non lo si utilizes per periodi prolongati.

Funzionamento

Accensione/spegnimento dell'apparecchio

• Portare l'interruttore POWER in posizione "ON". La spia di esercizio POWER (6) si accende di rosso.

i NOTA:

Dopo ca. 15 minuti senza segnale o con segnale molto scarso, il dispositivo passera automaticamente in standby. Premere il tasto FUNCTION per usare di nuovo il dispositivo.

• Per spegnere completeness il dispositovo, portare l'interruttoro POWER in posizione "OFF". Scollegare la spina alla presa di rete.

Volume

Utilizzare il comando VOL. per regolare il volume come desiderato.

Selezionare il modo di funzionamento

Premere ripeturamente il tasto FUNCTION per selezione re il modo di funzionamento desiderato.

$$ \mathrm {U S B} - 1 \rightarrow \mathrm {U S B} - 2 \rightarrow \text {B l u e t o o t} \rightarrow \text {A U X F M} $$

Illuminatione del pannello di controllo e degli altoparlanti

I due grande altoparlanti e alcuni pulsanti e manopole sul pannello di controllo sono illuminati. Premere ripetutamente il tasting DISCO / LIGHT per impostare l'illuminazione. Scegliere una delle seguenti impostazioni:

LS1= Il pannello di controllo e gli altoparlanti rimango-no sempre illuminati.

LS 2 = Il pannello di controllo rimane sempre illuminato. L'illuminazione degli altoparlanti è attivata dal suono.

OFF = L'illuminazione è disattivata.

Effetto luci discoteca integrato

Tenere premuto il tastingo DISCO / LIGHT per attivare o disattive l'effetto luci discoteca.

DISC ON = L'illuminazione è attiva.

DISC OFF = L'illuminazione è disattiva.

Impostazioni suono (18/24/25)

• É possibile regolare gli acuti e i bassi con i controlling TREBLE e BASS.
  I controli EQ OPERATION possono essere usati per impostare l'audio singolo.

i NOTA:

All'occorrezza, regolare le impostazioni EQ sul dispositorio di riproduzione per essere un suono miglior.

Potenziamento bassi (booster)

Con l'interruttore BASS ON / OFF è possibile attivare il booster. Portare l'interruttore in posizione "ON".

Ascoltare la radio

Consigli per la ricezione FM

• La ricezione FM dipende dalla posizione.

Seguire i passi seguenti:

• Svolgere completamente l'antenna.

• Se necessario, cancellare la posizione dell'antenna per migliorare la riscizione.

• In base alla posizione, alcune stazioni potrebbero non essere ricevute nella vostra regione, o solo con interferenze. Non si tratta di un malfunzionamento del disposito!

Scansione delle stazioni FM

1. Premere ripeturamente il tasting FUNCTION /b finché il display non alla "FM".
2. Hai due possibilità per cercare e memorizzare le stazioni radio.

Ricerca automatica stazioni

Important! Qualiasi stazione radio memorizzata in precedenza sare sovrascritta.

Premere e tenere premuto il tasto SCAN per circa 3 secondi. Il dispositorio analizzera la banda di frequenza FM complete per trovare stazioni radio. Le stationi trovate sono memorizzate secondo ordine crescente di frequenza.

Ricerca delle stazioni radio manualemente

Sintonizzarsi sulle stazioni desiderate con i tasti TUNE+ e TUNE-. Tenendo premuti i tasti, il dispositivo avierà la scansione finché non arrivava alla prossima stazione radio. Il display indichera la rispettiva frequenza.

Memorizza stazioni:

1. Cercare una stazione come descripto in "Ricerca delle stationsi radio manualemente".
2. Per memorizzare la stazione radio, premi il tasting P-MODE / MEM. Lo slot di memoria predefinito successivo (ad esempio P-02) lampeggia sul display.
3. Usai tasti FOLD./10/MEM.Per selezionare la posizione della memoria desiderata.
4. Premi il tasting P-MODE / MEM. La stazione radio sare memorizzata.

Selezione stazioni radio memorizzate

Le stazioni radio memorizzate possono essere selezionate premendo ripetutamente i tasti FOLD./10/MEM.

Funzionamento microfono

É possible attivare il microfono per la funzione Karaoke in qualsiasi modalità di riproduzione.

Uso del microfono

I NOTEA:

• Per prevenir una "formazione" acustica, girare entrami i controllingi (MIC VOL e ECHO MIC) in senso anti orario versuso sinistra fino al massimo. Solo dopo insertire il cavo del microfono nel jack.

• A causa dell' Elevata potenza di amplificazione del dispositivo, sare potenziatoanche I'eventuale rumore trasmesso al microfono. Non si tratta di un malfunziona-mentation del dispositivo!

• Collegare il microfono alla porta MIC 1 o MIC 2.

• Far scorrere l'interruttore sul microfono verso l'alto in direzione "ON".
• Regolare il volume del microfono con il controllo MIC VOL.
• Utilizzare il dato ECHO MIC per generare effetti eco.
• Disattivare il microfono se non in uso. Far scorrere l'interruttore verso il basso in direzione "OFF".

ATTENZIONE:

Per evitare distorsioni acustiche (fisch),utilizzare il microfono al di fuori dell'area di riverbero dell'altoparlante.

Funzionamento della chitarra

Si ha l'opzione di collegare una chitarra elettrica ad un altoparlante.

1. Collegare la chitarra elettrica al jack GUITAR.
2. Controllare il volume della chitarra con il controllo GUITAR VOL.

Riproduzione di file musicali

É possible riproduire file musicali in tre modi: tramite cavo, cordless tramite bluetooth o tramite porta USB.

Con il cavo (cavo non incluso)

1. All'occurrenz,utilizzare un adattatore adatto (non incluso).

Connettere il dispositoivo esterno come di seguito:

• Collegarsi alla presa PC / AUX IN'utilizzando un cavo da 3,5 mm con spinotto stereo.

• Utilizzare il tasting FUNCTION /per selezionare il modulo AUX mode.

• Avviare la riproduzione della fonte audio. Ascoltare la riproduzione audiotramite l'altoparlante.
• Per la procedura fate riferimento al manual dell'utente della fonte audio esterna.

32 Italiano

NOTA:

Se possibile, regolare il volume dell'unità esterna ad un livello comodo.

Riproduzione della musica via Bluetooth

Bluetooth utilizes una Tecnologia per il collegamento radio wireless di apparecchi a breve distance. Gli apparecchi con Bluetooth standard trasmettono tra 2,402 e 2,480 GHz nella banda ISM (Industrial, Scientific and Medical) (Industriale, Scientifico e medica). L'interferenza può essere causata ad esempio delle reti WLAN, radio DAB, Telefoni cordless o forniti a microonde che funzionano sulla stessa banda di frequenza.

Questo apparecchio permette di utilizzato un dispositivo Bluetooth. Il raggio funzionale è limitato a circa 15 metri, secondo l'ambiente e l'apparecchio utilizzato.

Se il dispositivo di riproduzione supporta il profi lo A2DP (Advanced Audio Distribution Profile) (Profilo Distribuzione Audio Avanzato), è possibile trasferire nelle fi li la musica al dispositivo. Il profi lo A2DP comprende un profi lo Bluetooth multi-vendor. Grazie allo streaming, i segnali audio stereo vengono trasferiti nelle fi li tra il distributivo di riproduzione (dorgente) e il dispositivo ricevente. Per controllare in remote la fonte, il dispositivo di riproduzione deve supportare il profilio AVRCP (Audio Video Remote Control Profile).

Grazie alle differenze realizzate dai diversi produttori e ai diversi software, non è possible garantire la piena funzionalità.

Logging su dispositiivi (Accoppiamento)

Prima di poter ascoltare la musica tramite l'apparecchio, è necessario accoppiare gli apparecchi.

1. Controllare che la funzione Bluetooth sia attivata nellettore (per es. il Telefono cellulare). A quello scopo,fare riferimento al manuale istruzioni del dispositivo di riproduzione.
2. Seleziona la modalità BLUETOOTH usingo il tasto FUNCTION/ La spia luminosa lampeggerà di blu. "PAIRING" appeare sul display. Questo segnala che il disposativo sa in modalità di abbinamento.
3. Selezionare il menu Bluetooth nellettore e registrar l'apparecchio nellettore.A Anything scopo,fare riferimento al manuale istruzioni dellettore. Il dispositivo "AEG EC 4836" viene visualizzato nellettore come selezionato.

NOTA:

• Puo essere collegato solo un dispositivo di riproduzione alla volta. Se il dispositivo è gia collegato all'alto dispositorio di riproduzione, dato non apparirà nel menu di selezione BT.

• Premere il pulsante SCAN per scollegare una connessione Bluetooth esistente. La spia di controllo (2) lampeggia di blu.

• Inserire la password "0000" nellettore a seconda dei produttori dell'apparecchio, del modello e della versione software.

Dopo il collegamento la spia di controllo (2) si accende di blu. "CONNECT" appeare sul display. Per la procedura fate riferimento al manuale dell'utente dell'unità di riproduzione. Se possibile, regolate il volume dell'unità esterna ad un livello comodo.

NOTA:

• A seconda dei produttori, è necessario effettuare nuovamente la registrazione (PAIRING) prima di collegare gli appearecchi.
• In caso di problemi con la registrazione di un dispositivo di riproduzione, disattivare la funzione WiFi-/e mobile del disposito di riproduzione.
• La compatibilità Bluetooth non può essere garantita per apparecchi (ad es. Telefoni cellulari) messi in commercio in futuro.
• Per garantire un collegamento ottimale, controllare che la batteria dellettore sia completenesscara.
• Alcune marche di Telefoni cellulati presentano il modo risparmio energetico, disattivare il modo risparmio energetico per evitare eventuali problemi durante iltrasferimento di dati tramite Bluetooth.
  Pertrasferirei dati audio,Bluetoothdevere rimanere attenuato sullettore.Fare riferimento al manuale istruzioni dellettore.
• Se un Telefono cellulare sul quale si sta riproducendo musica riceve una chiamata, la musica viene interrotta. Tuttavia, l'audio non è riprodotto dal dispositivo. Al termine della chiamata, i dispositivi sono connessi nuovamente tra loro e la riproduzione continua.

Riproducione della musica via USB

Questo apparecchio è stato realizzato secondo la più moderna Tecnologia nel Campo USB. L'ampia gamma di diversi dispositivi di memorizzazione USB di tutti i tipi attuali-mente sul mercatoile non permette di garantire la piena compatibilità di tutti i dispositivi di memorizzazione USB.

Per quello mootivo, in rari casi possono insorgere problemi nella riproduzione di fi le da dispositivi USB. Non si tratta di anomalia. Usare esclusivamente chiavette USB disponibili in commercio.

1. Premere il tasto FUNCTION /O ripeturamente fi nché "USB-1 o USB-2" non compare sul display.
2. Collegare un dispositorio di memorizzazione USB. Dopo " - READING - " compare sul display. La riproduzione inizIERA automaticamente dopo pochi second.

Per il funzionamento,fare riferimento alla sezione "Descrizione dei pulsati di controlli".

NOTA:

• Collegare sempre un supporto di memoria USB direttamente alla porta USB per evitare eventuali malfunzionamenti.
• La porta USB non è progettata per caricare dispositivi esterni.

i NOTA:

• Si noti che: La porta USB è destinata solo alla riproduzione musicae da chiavette USB. Fornisce solo un'alimentazione a bassa potenza (100 mA). Questa porta USB non è adatta all'uso di hard disk esterni da 2,5" con correnti di spunto fi no a 1100 mA. Per riproduire la musca dal vostro, iPod o iPhone, collegare il connettore AUX IN dedicato.

ATTENZIONE:

Regolare il dispositivo su una modalità di funzionamento diversa prima di rimuovere il dispositivo di memoria USB.

Descrizione dei tasti di controllo

NOTA:

A seconda dell'unità di riproduzione, è possibile che non tutte le funzioni siano disponibili.

II/SCAN (14)

É possible mettre in pausa o continuare la riproduzione musicale. Premere nuovamente per continuare la riproduzione.

TUNE.-(22)

Premere 1× = Inizia nuovamente la canzone dall'inizio. (Non durante la modalità USB)

Premere 2x = Passa al brano successivo.

Premere 3x = Riproduc un brano precedente ecc.

Quando il tasto viene premuto in modalità USB, viene avviata la ricerca di musica.

TUNE.+ (13)

Premere per saltare alla canzone successiva e alle canzoni successive.

Quando il tasto viene premuto in modalità USB, viene avviata la ricerca di musica.

P-MODE/MEM. (23)(solo durante il funzionamento da USB)

Premere 1x = " "appare sul display. Il brano corrente verrà riprodotto ripeturamente.

Premere2x=" DIR" appeare sul display. La cartella selezionata folder verrà riprodotta ripetuamente.

Premere 3x = "RAN" appeare sul display. Tutti i brani verranno riprodotti in ordine casuale.

Premere4x=" ALL " appeare sul display. Tutti i brani verranno riprodotti ripetutamente.

Premere 5x = Tutte le funzioni vengono disattivate e il disposativo continua la normale riproduzione.

Tasti CFOLD./10/MEM. (17/19)

(solo durante il funzionamento da USB)

• Premere uno dei pulsanti per andare 10 brani in avanti o indietro rispettovamente, parché vi siano più di 10 brani disponibili.
• Tenere premuto uno dei pulsanti per passare alla cartella precedente o successiva. La riproduzione parte della cartella selezionata.

Pulizia

ATTENZIONE:

Non immerge l'apparecchio in acqua.

• Scollegare l'alimentazione prima di pulire l'apparecchio
• Rimuovere le macchie esterne con un panno leggermente umido, alla detergente.

Risoluzione di problemi

Problema	Causa	Soluzione
L'unità non funziona	L'unità è bloccata e "resta sospesa"	Scollegare l'alimen-tazione per 5 secondi e riaccendere l'appa-recchio.
Nessun suono	Volume troppo basso	Aumentare il volume
Cattiva qualità del suono	Segnale radio troppo debole	Cercare di regolare la posizione dell'antenna.
Nessun segnale audio durante la connessione bluetooth.	Il dispositivo non è stato registrato con fonte audio.	Assicurati che ci si una connessione. Registra il dispositivo con la fonte audio di nuovo, se necessario.
	Volume troppo basso.	Aumenta il volume del dispositivo.
		Aumenta il volume sulla fonte audio.
Il dispositivo non più essere-re collegato.	La registrazione non funziona.	Controlla per vedere se la fonte audio supporta il protocollo A2DP.
	La fonte audio è spenta	Accendi la fonte audio
Il dispositivo non più essere-re collegato.	Il bluetooth è spento sulla fonte audio.	Accendi la funzione Bluetooth sulla fonte audio.
	La versione del Bluetooth non è supportata.	Usa un dispositivo diverso di riproduzione.

34 Italiano

Problema Causa	Soluzione
Fischio con microfono attivo.	Distorsione audio.	Utilizzato il microfono fuori dall'area di riverbero dell'altoparlante.

Dati tecnici

Modello: EC 4836

Alimentazione: AC 230V, 50Hz

Consumo di potenza: 600W

Classe protezione: II

Peso netto: ca. 23,9kg

Componente della radio Gamma di frequenza: FM 87,5 108,0 MHz

Bluetooth

Supporto Bluetooth: V2.1+EDR

Gamma: ca. 15 metric

Frequenza di trasmissione: 2,402-2,480 GHz

Protocolli: A2DP/AVRCP

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo dispositivo risponde a tutte le dirittive della CE, comme la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo lei più recenti norme di sicurezza.

Smaltimento

Significato del symbolo "Cassonotto con ruote"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi delve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la sua salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altri forme di utilizzo di dispos- sitivi elettrici e elettronici.

Il vosto comune è in grado di fornirvi informazioni sui punti di raccolta.

Instruction Manual
