MANUAL DE USUARIO PDPS09LR PIONEER

Manual de instrucciones

INSTALACIÓN DE LA VISUALIZACIÓN DE PLASMA Lleve a cabo la instalación según se indica en los pasos 1y 2 siguientes. 1 Coloque los dispositivos de montaje en los

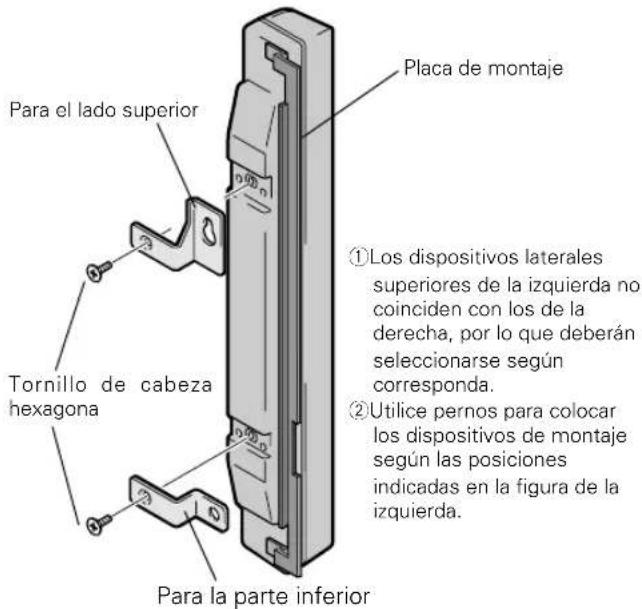

altavoces. En la ilustración se muestra el altavoz derecho.1 Los dispositivos lateralessuperiores de la izquierda nocoinciden con los de laderecha, por lo que deberánseleccionarse segúncorresponda.2 Utilice pernos para colocarlos dispositivos de montajesegún las posicionesindicadas en la figura de laizquierda.Placa de montajeTornillo de cabezahexagonaPara el lado superiorPara la parte inferior7 Dispositivos de montaje de altavoz7 Cable de altavoz x 2Para el lado derechosuperior x 1Para el lado izquierdo su-perior x 1Para la parte inferior x 27 Pernos de montaje de altavoz7 Herramienta de montaje (Llave hexagonal)Tornillo de cabeza hexagonal x 4Tornillo de cabeza hendida plana x 4 NOTA:

Para la instalación, utilice siempre los dispositivos de

Si para la instalación de los altavoces se emplean tornil-

los distintos a los incluidos en los accesorios, los altavoces

se podrían desprender o provocar algún accidente. Utilice

siempre los tornillos suministrados en los accesorios. 7 Manual de instrucciones

CONPROBACIÓN DE LOS ACCESORIOS • La impedancia nominal del sistema de altavoces es 8ohmios.• Para evitar daños al sistema de altavoces de unasobrecarga de entrada, tenga en cuenta lasprecauciones siguientes:• No suministre alimentación al sistema de altavocesexcediendo de la máxima entrada permisible. Esto podría dar lugar a daños en el sistema o riesgo de incendio.• Cuando conecte o desconecte los enchufes declavija, cerciórese de que la alimentación delamplificador se encuentra desactivada (OFF).• Cuando se usa un ecualizador gráfico para enfatizarlos sonidos de una gama de frecuencia alta, no utiliceun volumen excesivo del amplificador.• No fuerce un amplificador de baja potencia paraproducir un volumen sonoro de sonido (la distorsión armónica del amplificador aumentará, y podría dañar los altavoces).• Manipule los altavoces con mucho cuidado, ya quela red de rejilla y el gabinete pueden dañarse oromperse cuando se encuentran sujetos a fuertesimpactos externos. ÷ Si coloca una pantalla de ordenador de tubo catódicos (CRT) o un monitor de tubo catódicos (CRT) cerca de losaltavoces, podrían producirse interferencias o distorsionesdel color. Si se produjera esta circunstancia, aleje el moni-tor de los altavoces. Notas sobre la instalación: Este producto se comercializa asumiendo que lo instalapersonal cualificado con el suficiente nivel de conocimientos técnicos para ello. Deje que la instalación y configuración la realice un especialista o el distribuidor.PIONEER no puede asumir las responsabilidades por dañoscausados por una instalación o montaje inadecuados, unmal uso, modificación o desastre natural. PRECAUCION Muchas gracias por comprar este producto Pioneer.Lea completamente estas instrucciones de operación antesde usar su sistema de altavoces de modo que sepa cómoobtener el máximo rendimiento. Luego de haber finalizadola lectura del manual de instrucciones de operación, guárdelo en un lugar seguro. De esta manera podrá saber

dónde está, en caso de que desee referirse al mismo si

algo no está claro mientras el sistema de altavoces se está usando.Este producto está diseñado exclusivamente para suuso con la pantalla de plasma Pioneer PDP-4330HD,PDP-433HDE,PDP-433HDG. ANTES DE USAR23

2 Instale los altavoces en la pantalla.

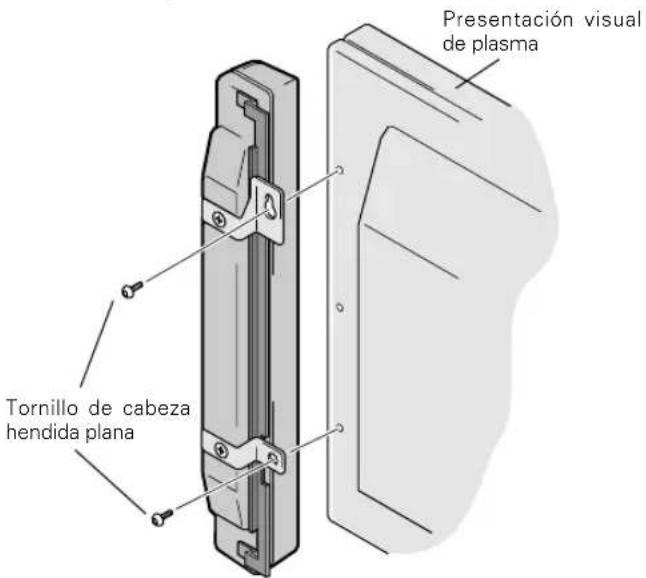

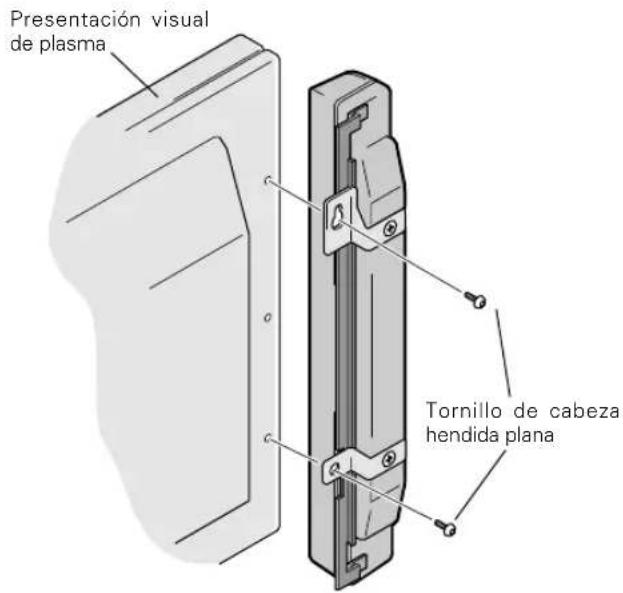

Instale la unidad identificada como “RIGHT” en el lado derecho de la pantalla. Instale la unidad identificada como “LEFT” en el lado izquierdo de la pantalla.Tornillo de cabezahendida plana1 Para instalar los altavoces en la pantalla, primero coloqueel tornillo superior en el lugar indicado, y seguidamente apriételo hasta dejar una separación de unos 5 mm entre la cabeza del tornillo y la pantalla.2 Utilice los identificadores LEFT (izquierdo) y RIGHT (derecho) –situados en la parte posterior de los altavoces– para verificar que cada altavoz será instalado en el lado que le corresponda. Asegúrese de que la identificación UP señala hacia arriba. Instale el altavoz encajando elsoporte superior en la cabeza del tornillo, y deslizándoloseguidamente hacia abajo hasta que quede bien acoplado.3 Coloque el dispositivo inferior en la pantalla y apriete eltornillo hasta la mitad del recorrido. 4 Ajuste la posición, de modo que la distancia entre el altavoz y la pantalla sea uniforme, y a continuación aprietelos tornillos firmemente.Tornillo de cabezahendida plana NOTA:

Si después de haber instalado los altavoces tiene que

mover la pantalla, no la sujete por los altavoces, sino

por la parte inferior de la misma.

Las rejillas han sido diseñadas para proteger los

altavoces. Sin embargo, una presión excesiva (por

ejemplo, si se empujan las rejillas o se insertan objetos

en las mismas) podría dañarlos. Presentación visualde plasmaPresentación visualde plasma 1 Cómo conectar los cables de los

1 Desactive la alimentación de la pantalla de plasma. 2 Conecte los terminales de entrada del sistema dealtavoces y los terminales de salida de altavoz de lapantalla de plasma mediante el cable de altavoz suministrado. Asegúrese de que al efectuar la conexión los terminales positivo ª y negativo · coinciden.(Terminales de salida de altavoz de la pantalla de plasma)2. Empuje la palanca, inserte el cable en el orificio, y suelte la palanca.1. Retire la funda del cable, junte los extremos de los hilosconductores y proceda a retorcerlos.3. Para los terminales de entrada de la pantalla de plasma, presionela lengüeta hasta conseguir una abertura e inserte el cable. Después, cierre la lengüeta firmemente para que el cable quede bien sujeto.

÷ Tras haber realizado la conexión a los terminales, tire ligeramente del cable para verificar que los extremos delmismo se han conectado correctamente a los terminales.Una conexión defectuosa podría ocasionar ruidos einterrupciones de sonido.÷ Si los hilos conductores sobresalen y los cables ª y ·entran en contacto y provocan un cortocircuito, la pantalla de plasma recibirá una carga excesiva, interrumpiéndose el funcionamiento o causando algún problema.÷ Si se invierte la polaridad para un altavoz (izquierdo oderecho) en el momento de efectuar la conexión a lapantalla de plasma, la reproducción de los sonidos graves se reducirá y la posición del sonido se perderá, impidiendo obtener un efecto estéreo correcto.Terminal de entrada de lapantalla de plasma

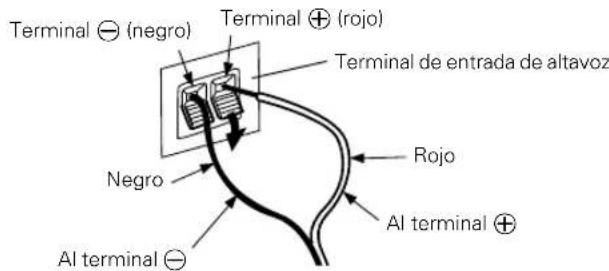

CONEXIÓN A UNA PANTALLA DE PLASMA Terminal ª (rojo)Al terminal ·Al terminal ªTerminal · (negro)Terminal de entrada de altavozNegro Rojo24

2 Cómo direccionar los cables La pantalla de plasma va acompañada de varias abrazaderas rápidas y bandas de cuentas, que le permitirán mantener los cables ordenados y guardar la longitud de cable sobrante. NOTA:

Los cables pueden direccionarse hacia la izquierda o hacia

1 Mantenga los cables organizados mediante

las abrazaderas rápidas suministradas con la

pantalla de plasma. Inserte 1 en un orificio apropiado de la parte posteriorde la unidad, y a continuación introduzca 2 en la parteposterior de 1 para sujetar la abrazadera. Las abrazaderas rápidas han sido diseñadas para que, una vez colocadas, no puedan retirarse con facilidad, por lo que deberá prestarse atención a su colocación.

Cómo retirar las abrazaderas rápidas Con la ayuda de unos alicates, gire la abrazadera 90º ytire de ella hacia fuera. En algunos casos, es posible quela abrazadera se haya deteriorado con el paso del tiempoy sufra desperfectos al ser retirada. 1

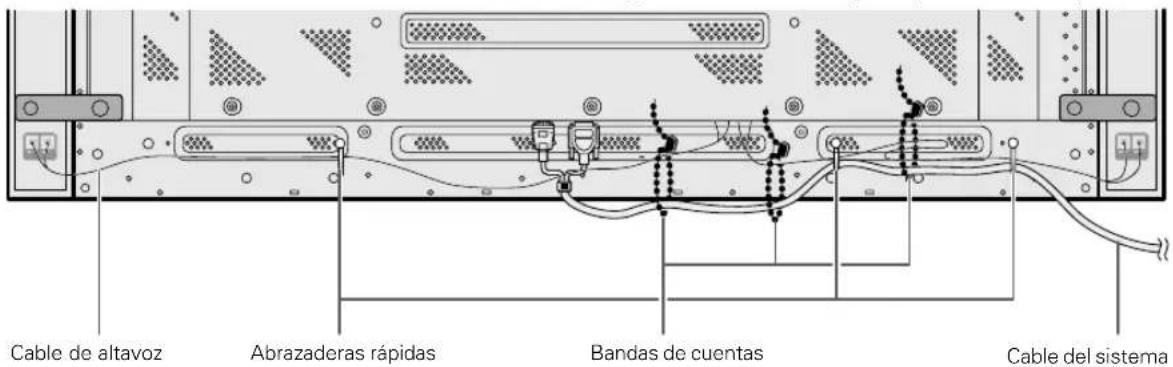

Hacia la derecha * Según se mira desde la parte posterior de la pantalla. Abrazaderas rápidas Bandas de cuentasCable de altavoz

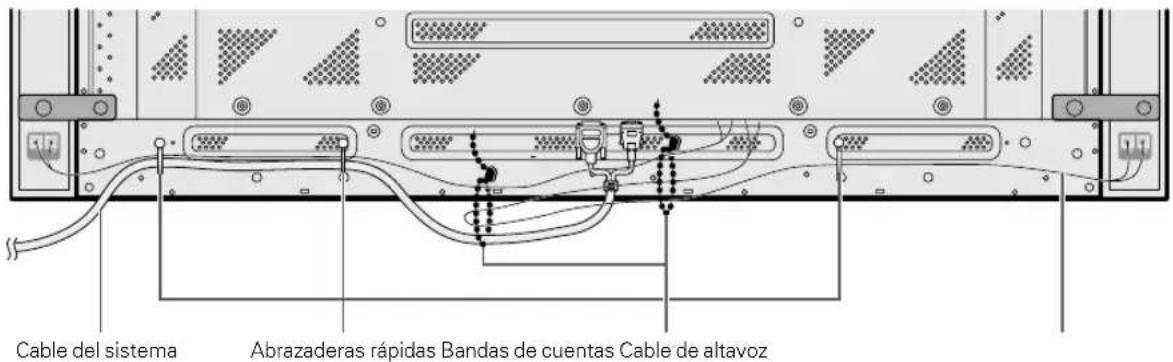

Hacia la izquierda Cable del sistema 2Reúna los cables separados y sujételos con

las bandas de cuentas suministradas con la

Cómo colocar las abrazaderas rápidas en la

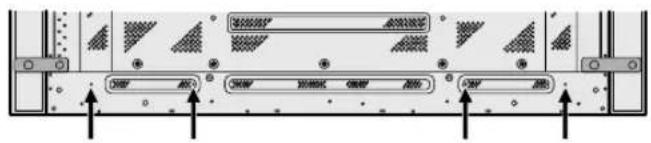

Según la situación, conecte las abrazaderas utilizando los 4 orificios que en la ilustración inferior se identifican con elsímbolo •.Abrazaderas rápidas Bandas de cuentas Cable de altavozCable del sistema25

Gabinete acústico :Tipo encerrado

Altavoces usados (sistema de dos vías) :

Altavoz de graves (para los sonidos graves)

Altavoz de agudos (para los sonidos agudos)

Tipo de domo de 2,5 cm

Impedancia nominal 8 Ω

Gama de frecuencia 60 a 20.000 Hz

Sensibilidad 82 dB/W (a 1 m de distancia)

Entrada permisible :

Entrada máxima 12 W Entrada nominal 4 W Frecuencia de cruce 3 kHz

74 (An) x 630 (Al) x 101 (Pr) mm

Partes accesorias (para los dos altavoces)

Cable de altavoz x 2

Dispositivos de montaje de altavoz

(Para el lado derecho superior) x 1

Dispositivos de montaje de altavoz

(Para el lado izquierdo superior) x 1

Dispositivos de montaje de altavoz

(Para la parte inferior) x 2

Tornillo de cabeza hendida plana x 4

Tornillo de cabeza hexagonal x 4

Herramienta de montaje (Llave hexagonal) x 1

Manual de instrucciones x 1

Las especificaciones y diseño están sujetos a posibles

cambios sin previo aviso, con el objeto de mejoras en el

producto. Publicado por Pioneer Corporation.Copyright © 2001 Pioneer Corporation.Todos los derechos reservados. ESPECIFICACIONES

• Para quitar la suciedad y tierra utilice un paño de limpieza

• Cuando la superficie está muy sucia, limpie con un paño

embebido en algún agente limpiador neutro diluido cinco

o seis veces en agua, exprima bien, y luego vuelva a

limpiar con un paño seco. No utilice ceras o agentes

limpiadores para muebles.

• No utilice diluyentes, bencinas, rociadores de insecticidas

ni otros agentes químicos sobre o cerca de esta unidad,

ya que puede corroer las superficies.

• Cuando se usa un paño químico, lea las instrucciones para

el cuidado del paño químico.

MANTENIMIENTO DEL GABINETE2627Published by Pioneer Corporation.Copyright © 2001 Pioneer Corporation.All rights reserved. <TKWZF/00I00001> Printed in / Imprimé au <SRD1234-B>
