GEBRUIKSAANWIJZING PDPS09LR PIONEER

Dank u voor de aanschaf van dit Pioneer product.

Lees alvorens het luidsprekersysteem in gebruik te nemen eerst deze gebruiksaanwijzing door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de gebruiksaanwijzing op een veilige plaats voor het geval u later nog het een en ander wilt nalezen bijvoorbeeld na een verhuizing of dergelijk.

LET OP

Dit product is ontworpen om uitsluitend te worden gebruikt met het plasmascherm PDP-433HDE van Pioneer.

ALVORENS GEBRUIK

- De nominale impedantie van dit luidsprekersysteem is 8 Ohm.

• Voorkom beschadiging van het luidsprekersysteem door overbelasting en let derhalve op de volgende punten:
• De stroomtoevoer naar het luidsprekersysteem mag de maximaal toelaatbare ingangsstroom niet overschrijden. Dit kan schade of brandgevaar veroorzaken.
• Zorg dat de spanning van de versterker is uitgeschakeld alvorens de kabels van het luidsprekersysteem aan te sluiten of te ontkoppelen.
• Bij gebruik van een grafische equalizer voor het versterken van de tonen van het hoge frequentiebereik, mag het volume van de versterker niet te hoog zijn ingesteld.
• Probeer niet met een laag-vermogen versterker geluid met een overmatig hoog volume weer te geven (de harmonische vervorming van de versterker zal anders verhogen en u zou het luidsprekersysteem kunnen beschadigen.)
• Wees uitermate voorzichtig met de luidsprekers. Het rooster en de behuizing zouden kunnen worden beschadigd wanneer het luidsprekersysteem aan schokken of stoten onderhevig wordt gesteld.

- Wanneer u een CRT computerbeeldscherm of CRT-scherm dicht bij de luidsprekers plaatst, kan dit beeldstoringen of kleurvervorming veroorzaken. Plaats in dat geval het scherm op een grotere afstand van de luidsprekers.

Opmerkingen betreffende de installatie:

Er wordt van uitgegaan dat dit product wordt geïnstalleerd door bekwame personen met voldoende kennis van zaken. Laat het product altijd installeren en instellen door een specialist of door uw dealer.

PIONEER kan niet aansprakelijk worden gesteld voor schade die het gevolg is van een verkeerde installatie of montage, verkeerd gebruik, wijziging of natuurrampen.

CONTROLEREN VAN DE ACCESSOIRES

■Luidsprekerkabel x 2

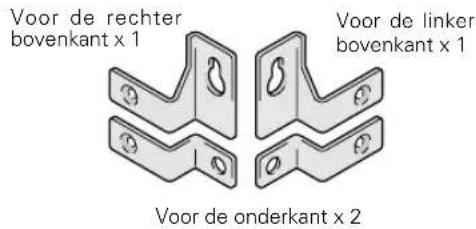

■Luidspreker montagebeugels

Voor de rechter bovenkant x 1 Voor de linker bovenkant x 1 Voor de onderkant x 2

■Luidspreker montagebouten

Platte verzonken schroef x 4

Zeshoekige schroef x 4

■Montagegereedschap (Zeshoekige sleutel)

■Gebruiksaanwijzing

OPMERKING:

• Gebruik voor de installatie altijd de bijgeleverde montagebeugels.
• Indien voor het monteren van de luidsprekers andere dan de bijgeleverde schroeven worden gebruikt, kunnen de luidsprekers loslaten en ongevallen veroorzaken. Gebruik daarom altijd de bijgeleverde schroeven.

Bevestig de luidsprekers volgens de onderstaande stappen 1 en 2.

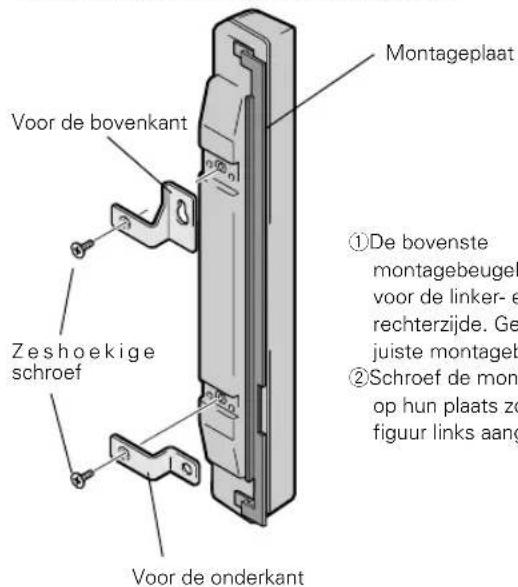

1 Bevestig de montagebeugels aan de luidsprekers.

De afbeelding toont de rechterluidspreker.

Montageplaat Voor de bovenkant Zeshoekige schroef Voor de onderkant ①De bovenste montagebeugel voor de linker-e rechterzijde. Ge juiste montageb ②Schroef de mon op hun plaats zo figuur links aang

2 Bevestig de luidsprekers tegen het beeldscherm.

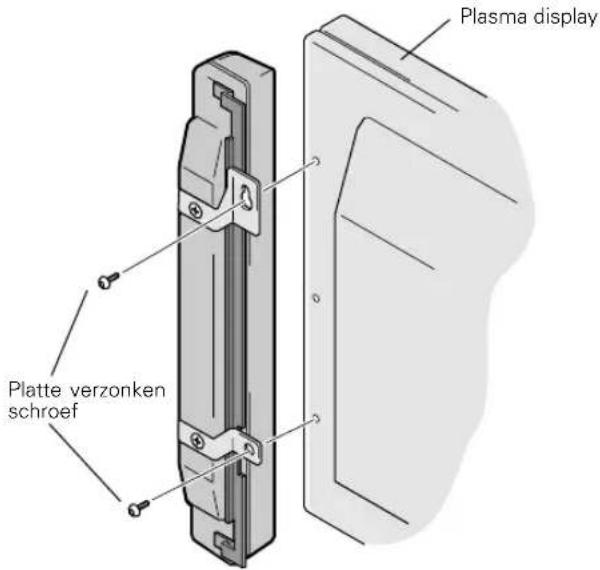

Bevestig de eenheid met de aanduiding 'RIGHT' (rechts) tegen de rechterzijde van het beeldscherm.

Plasma display Platte verzonken schroef

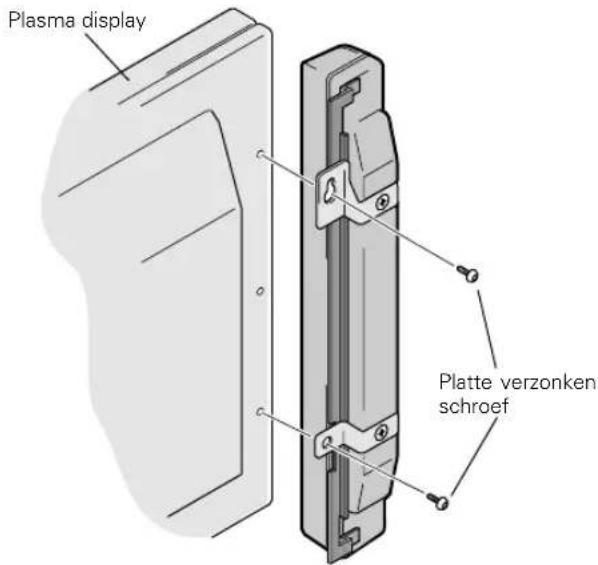

Bevestig de eenheid met de aanduiding 'LEFT' (links) tegen de linkerzijde van het beeldscherm.

Plasma display Platte verzonken schroef

①Bevestig de luidsprekers tegen het beeldscherm door eerst de bovenste schroef op de aangegeven plaats te monteren en de schroef aan te draaien totdat er nog ongeveer 5 mm ruimte is tussen de kop van de schroef en de achterzijde van het beeldscherm.
②Controleer aan de achterzijde van de luidspreker of deze aan de juiste kant zit (LEFT hoort links, RIGHT hoort rechts). Controleer of de aanduiding UP naar boven wijst en bevestig dan de luidspreker door de bovenste montagebeugel over de kop van de schroef naar beneden te schuiven tot de montagebeugel vasthaakt.
③Druk de onderste montagebeugel tegen het beeldscherm en draai de schroef tot halverwege aan.
④Verschuif de luidspreker zodat de opening tussen de luidspreker en het beeldscherm gelijkmatig is en draai de beide schroeven vast.

OPMERKING:

• Wanneer het beeldscherm met gemonteerde luidsprekers moet worden verplaatst, mag het niet aan de luidsprekers worden opgetild. Til het beeldscherm bij het verplaatsen aan de onderzijde op.
• Het gaas voor de luidsprekers biedt weliswaar bescherming, maar door het gaas in te drukken of voorwerpen door het gaas te steken kunnen de luidsprekers beschadigd raken.

AANSLUITING OP EEN PLASMADISPLAY

1 Aansluiten van de luidsprekerkabels

①Schakel de voedingsspanning van het plasmabeeldscherm uit.

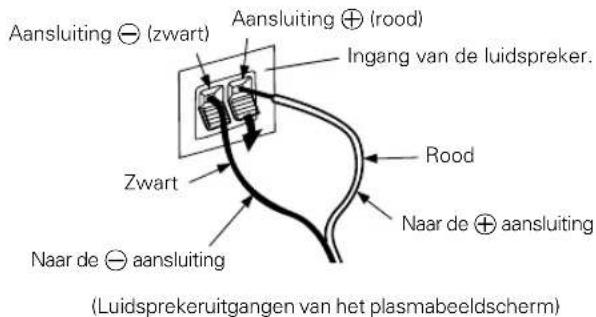

②Verbind de ingangen van de luidsprekers met de uitgangen van het plasmabeeldscherm met behulp van de bijgeleverde luidsprekerkabels. Zorg ervoor dat daarbij de positieve ⊕ en negatieve ⊖ aansluitingen overeenstemmen.

1. Verwijder een deel van de isolatie en draai het kabeluiteinde in elkaar.

1. Druk de klembeugel in, steek de kabel in het gat en laat de klembeugel los.

Aansluiting ⊖ (zwart) Aansluiting ⊕ (rood) Ingang van de luidspreker. Zwart Rood Naar de ⊕ aansluiting Naar de ⊖ aansluiting (Luidsprekeruitgangen van het plasmabeeldscherm)

1. Bij de luidsprekeruitgangen van het plasmabeeldscherm drukt u het aansluitklepje open, steekt u de kabel in de aansluiting en drukt u vervolgens het klepje weer stevig dicht om de kabel op zijn plaats te houden.

Luidsprekeruitgangen van het plasmabeeldscherm.

• Na het maken van de aansluiten trekt u voorzichtig aan de kabels om te controleren of de uiteinden ervan goed vast zitten. Een slechte verbinding kan storing en ruis veroorzaken.
• Indien de kabeluiteinden uitsteken en de aansluitingen ⊕ en ⊖ worden kortgesloten, raakt het plasmabeeldscherm overbelast en zal het niet meer werken. Hierdoor kan schade ontstaan.
• Bij verwisselen van de aansluitingen van één van de luidsprekers (links of rechts) op het plasmabeeldscherm zullen de basweergave en de ruimtelijkheid van het geluid afnemen en zal er geen juist stereoeffect optreden.

2 Leiden van de bedrading

Bij het plasmabeeldscherm worden snelklemmen en kraalbinders geleverd waarmee u de leidingen netjes kunt leiden en overbodige kabellengten kunt bundelen.

OPMERKING:

De kabels kunnen naar links of naar rechts worden gelegd.

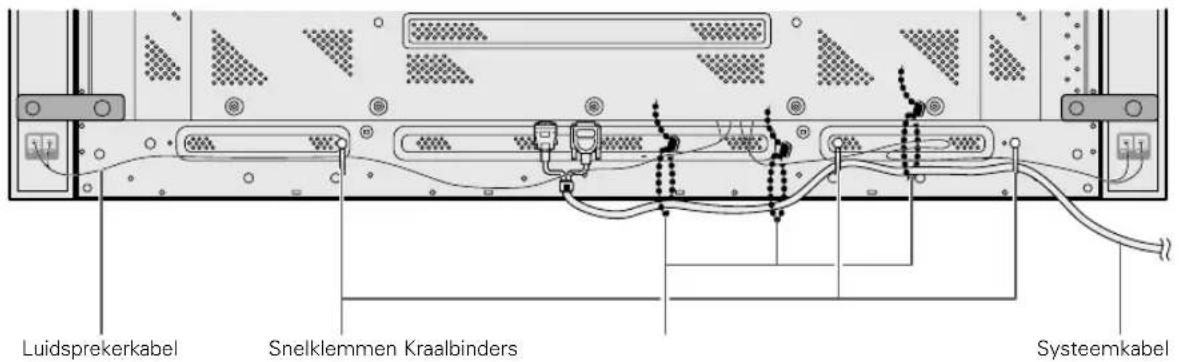

Naar rechts

* Achteraanzicht van het beeldscherm.

Luidsprekerkabel Snelklemmen Kraalbinders Systeemkabel

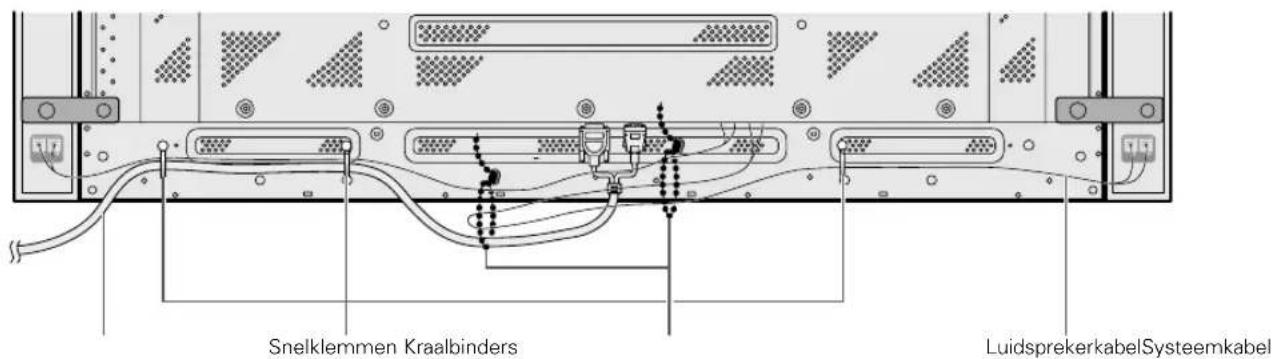

Naar links

Snelklemmen Kraalbinders LuidsprekerkabelSysteemkabel

1 Bevestig de kabels in bundels met behulp van de bij het plasmabeeldscherm geleverde snelklemmen.

Steek ① in een passend gat aan de achterzijde van het apparaat en steek vervolgens ② in de achterzijde van ① om de klem vast te zetten.

De snelklemmen zijn zo gemaakt dat zij moeilijk zijn los te nemen. Ga daarom met overleg te werk bij het aanbrengen.

Verwijderen van snelklemmen

Draai met behulp van een tang de kop van de snelklem 90° en trek de kop naar buiten. In sommige gevallen kan de snelklem zo zijn verouderd dat deze bij verwijdering beschadigd raakt.

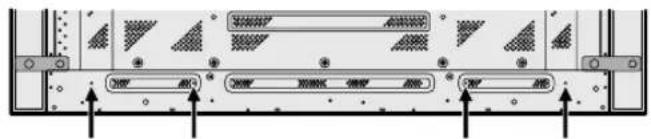

Bevestigen van de snelklemmen aan het apparaat.

Bevestig de snelklemmen in de hieronder met • aangegeven vier gaten, afhankelijk van de omstandigheden.

2 Bundel de afzonderlijke kabels en houd ze bijeen met de bij het plasmabeeldscherm geleverde kraalbinders.

ONDERHOUD VAN DE BEHUIZING

• Veeg stof en vuil met een poetsdoek of droge, schone doek van de behuizing.
• Bevochtig een zachte doek in een oplossing van water en een neutraal reinigingsmiddel en wring de doek goed uit voor het verwijderen van hardnekkige vlekken. Veeg na met een droge doek. Gebruik geen meubelwas of andere reinigingsmiddelen daar deze de behuizing aan kunnen tasten.
• Gebruik beslist geen thinner, benzine, insectensprays en andere chemische middelen op of in de buurt van de behuizing daar dit soort middelen de behuizing aantast.
• Bij gebruik van een chemische doek moet u alvorens gebruik de aanwijzingen goed lezen en controlleren of deze doek voor dit systeem geschikt is.

TECHNISCHE GEGEVENS

Behuizing : Afgesloten

Luidsprekers (tweewegsysteem) :

Woofer (voor lage tonen) ...... Ovaal, hoornvormig type

Tweeter (voor hoge tonen) ... 2,5 cm koepelvormig type

Nominale impedantie 8 Ohm

Frequentiebereik 60 t/m 20.000 Hz

Gevoeligheid 82 dB/W (op 1 meter afstand)

Toelaatbare invoer :

Maximaal ingangsvermogen 12 W

Nominaal ingangsvermogen. 4 W

Crossover-frequentie 3 kHz

Externe afmetingen ..... 74 (B) x 630 (H) x 101 (D) mm

Gewicht 1,6 kg

Bijgeleverde onderdelen (voor 2 luidsprekers)

Luidsprekerkabel x 2

.... Luidspreker montagebeugels (Voor de rechter bovenkant) x 1

...... Luidspreker montagebeugels (Voor de linker bovenkant) x 1

...... Luidspreker montagebeugels (Voor de onderkant) x 2

Platte verzonken schroef x 4

Zeshoekige schroef x 4

Gebruiksaanwijzing x 1

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.
