PDPS09LR - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique (système à deux voies)
Marque	Pioneer
Modèle	PDPS09LR
Utilisation prévue	Exclusivement avec écran plasma Pioneer PDP-4330HD ou PDP-433HDE
Dimensions (L x H x P)	74 x 630 x 101 mm
Poids	1,6 kg
Impédance nominale	8 Ω
Bande passante	60 Hz - 20 000 Hz
Sensibilité	82 dB/W (à 1 m)
Puissance admissible maximale	12 W
Puissance nominale	4 W
Fréquence de recouvrement	3 kHz
Haut-parleur de graves	Type à cône ovale
Haut-parleur d'aigus	Type à dôme de 2,5 cm
Type d'enceinte	Conception à enceinte ouverte
Accessoires fournis (pour 2 enceintes)	Câbles haut-parleur x2, accessoires de montage (supérieur droit, supérieur gauche, bas x2), vis à tête fraisée plate x4, vis à tête hexagonale noyée x4, clé hexagonale, mode d'emploi
Précautions d'emploi	Ne pas dépasser la puissance max ; couper l'alimentation avant connexion ; éviter les chocs ; ne pas utiliser avec ampli faible poussé à fort volume
Entretien du coffret	Nettoyer avec un chiffon doux sec ; pour saletés tenaces, utiliser un chiffon imbibé de liquide nettoyant dilué, puis essuyer avec un chiffon sec. Ne pas utiliser de cire, diluant, benzine ou produits chimiques.
Compatibilité écrans CRT	Éloigner des moniteurs CRT pour éviter interférences ou dénaturation des couleurs
Installation	Réservée à un personnel qualifié ; utiliser les accessoires de montage fournis ; respecter les côtés LEFT/RIGHT et la marque UP
Réparabilité	Contactez un spécialiste ou votre revendeur ; Pioneer décline toute responsabilité pour dommages liés à une installation ou utilisation incorrecte

FOIRE AUX QUESTIONS - PDPS09LR PIONEER

Quel est l'impédance de l'enceinte PDPS09LR ?

L'impédance nominale est de 8 Ω.

Quelle est la puissance maximale supportée par l'enceinte ?

La puissance admissible maximale est de 12 W et la puissance nominale de 4 W.

Puis-je utiliser ces enceintes avec un autre écran que ceux recommandés ?

Non, ces enceintes sont conçues exclusivement pour les écrans plasma Pioneer PDP-4330HD ou PDP-433HDE. Leur utilisation avec d'autres écrans n'est pas garantie.

Comment brancher les câbles aux bornes ?

Coupez l'alimentation de l'écran. Branchez les câbles en respectant la polarité : borne rouge (+) et borne noire (-). Insérez le fil dénudé dans le trou après avoir appuyé sur le levier, puis relâchez. Assurez une connexion solide.

Que faire si la polarité est inversée ?

Une inversion de polarité dégrade les basses et annule l'effet stéréo. Vérifiez que la borne positive (+) de l'enceinte est connectée à la borne positive de l'écran, et de même pour la négative.

Comment entretenir le coffret de l'enceinte ?

Utilisez un chiffon doux sec pour dépoussiérer. En cas de saleté, imbibez un chiffon de liquide nettoyant dilué, essuyez, puis séchez. N'utilisez jamais de cire, diluant, benzine ou produits chimiques.

Quelles sont les précautions à prendre lors de l'installation ?

L'installation doit être réalisée par un personnel qualifié. Utilisez exclusivement les accessoires de montage fournis. Fixez les haut-parleurs en respectant les côtés LEFT/RIGHT et la marque UP. Serrez les vis avec un espace de 5 mm avant de les bloquer.

Puis-je placer un écran CRT à proximité des enceintes ?

Non, un écran CRT peut subir des interférences ou une dénaturation des couleurs. Éloignez le moniteur des haut-parleurs.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez que les câbles sont correctement branchés et que la polarité est respectée. Assurez-vous que l'écran plasma est sous tension et que le volume n'est pas coupé. Si le problème persiste, consultez un spécialiste.

Où trouver les pièces de rechange ou accessoires ?

Pour les pièces détachées, contactez votre revendeur Pioneer ou un service agréé. Utilisez uniquement les accessoires spécifiés dans la notice pour éviter tout dommage.

MODE D'EMPLOI PDPS09LR PIONEER

Enceintes acoustiques

Lautsprechersystem

Merci pour votre achat de cet appareil Pioneer.

Veuillez lire attentivement toutes ces instructions de fonctionnement avant d'utiliser votre enceinte acoustique de façon à pouvoir en tirer le meilleur profit. Après lecture complète du livret d'instructions de fonctionnement, le ranger dans un endroit sûr afin de pouvoir vous y reporter facilement en cas de besoin lors de l'utilisation de l'enceinte acoustique.

ATTENTION

Ce produit est conçu exclusivement pour l'utilisation avec un écran d'affichage au plasma Pioneer PDP-4330HD ou PDP-433HDE.

AVANT USAGE

- L'impédance nominale de cette enceinte acoustique est de 8 Ω.

• Afin d'éviter d'endommager l'enceinte acoustique, suite à une surcharge à l'entrée, veuillez observer les précautions suivantes:
• Ne pas fournir aux haut-parleurs une alimentation supérieure à la valeur maximale admise, sinon l'appareil risque d'être endommagé ou un incendie pourrait éclater.
• En connectant ou en déconnectant les fiches à plots, s'assurer que l'alimentation de l'amplificateur est coupée sans faute.
• En utilisant un égalisateur graphique pour accentuer les sons forts dans la plage des hautes fréquences, ne pas régler l'amplificateur à un volume excessif.
• Ne pas contraindre un amplificateur de faible puissance à fonctionner à un volume sonore poussé (la distorsion harmonique de l'amplificateur sera accrue, ce qui risquerait d'endommager le haut-parleur).
  ●Manipuler les haut-parleurs avec suffisamment de soin, car autrement, l'enjoliveur frontal et le coffret risqueraient d'être endommagés ou hors d'usage en les soumettant à des chocs externes exagérés.

- Si un écran d'ordinateur à écran cathodique (CRT) ou un moniteur à écran cathodique (CRT) est placé à proximité des haut-parleurs, il risque de présenter des interférences ou une dénaturation des couleurs. Dans ce cas, éloigner le moniteur des haut-parleurs.

Remarques sur l'installation:

Ce produit est vendu en assumant qu'il sera installé par un personnel suffisamment expérimenté et qualifié. Faites toujours réaliser le montage et l'installation par un spécialiste ou par votre revendeur.

PIONEER ne peut être tenu responsable pour tout dommage causé par une erreur d'installation ou de montage, une mauvaise utilisation ou un désastre naturel.

V'ÉRIFICATION DES ACCESSOIRES

■ Câbles de haut-parleur x 2

■Accessoires de montage de haut parleur

Pour côté droit supérieur x 1

Pour côté gauche supérieur x 1

■Boulons de montage de haut parleur

Vis à tête fraisée plate x 4

Vis à tête hexagonale noyée x 4

■Outil de montage (Clé hexagonale)

■Mode d'emploi

REMARQUE:

• Utilisez toujours les accessoires de montage pour l'installation.
• Si des vis autres que ceux ci-joints sont utilisés pour installer les haut-parleurs, ceux-ci peuvent se détacher et tomber, ou des accidents risquent de se produire. Utilisez toujours les vis ci-joints comme accessoires.

Effectuez l'installation selon les étapes 1 à 2 suivantes.

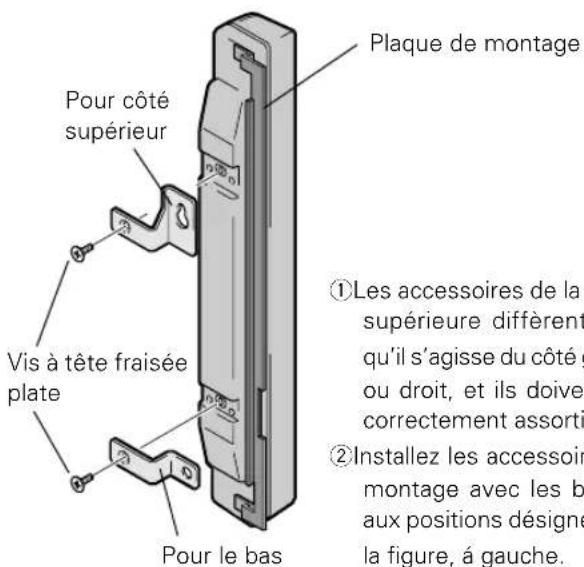

1 Fixez les accessoires de montage aux haut-parleurs.

L'illustration désigne le haut-parleur de droite.

2 Fixez les haut-parleurs à l'écran.

Installez l'appareil marqué d'un «RIGHT» sur le côté droit de l'écran.

Installez l'appareil marqué d'un «LEFT» sur le côté gauche de l'écran.

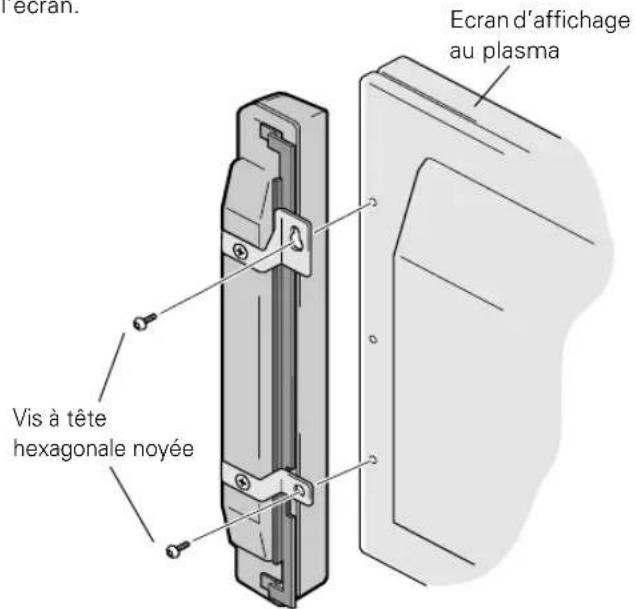

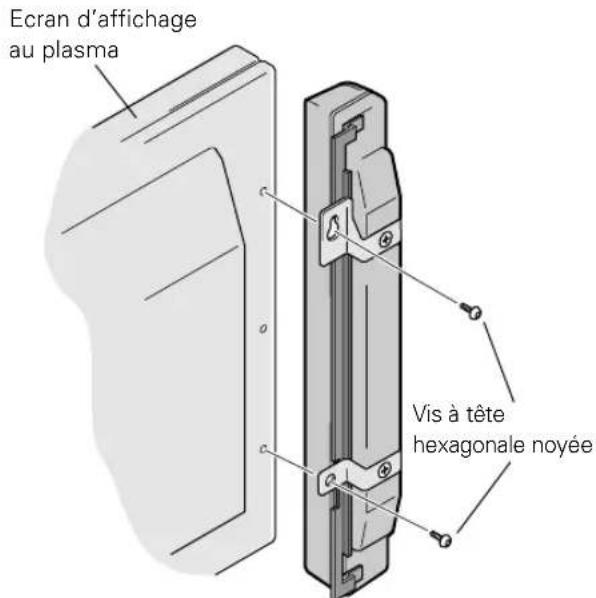

① Pour fixer les haut-parleurs à l'écran, commencez par placer la vis du haut à l'endroit indiqué, la serrant jusqu'à ce qu'il reste un espace d'environ 5 mm entre la tête de la vis et l'écran.

② Vérifiez les indications LEFT (gauche) et RIGHT (droite) sur l'arrière des haut-parleurs, afin de vous assurer que vous attachez bien le haut-parleur correspondant au côté droit ou gauche désiré. Assurez-vous que le repère UP pointe bien vers le haut, ensuite fixez le haut-parleur en faisant passer l'accessoire de montage de la partie supérieure par dessus la tête de la vis, puis la faisant glisser vers le bas, jusqu'à ce qu'elle soit bien posée.

③ Apposez l'accessoire du bas á l'écran et serrez la vis jusqu'à mi-chemin.

④ Ajustez la position de manière à ce que l'écart entre le haut-parleur et l'écran soit régulier, puis serrez fermement les vis.

REMARQUE:

• Si l'écran doit être déplacé après l'installation des haut-parleurs, évitez de le tenir par les haut-parleurs. Tenez l'écran plutôt par le bas pour le faire déplacer.
• La grille est conçue pour protéger le haut-parleur. Un choc excessif (tel qu'une pression ou un objet introduit à travers la grille) peut néanmoins l'endommager.

BRANCHEMENT A L'ECRAN D'AFFICHAGE AU PLASMA

1 Branchez les câbles de haut-parleur.

① Coupez l'alimentation de l'écran plasma.

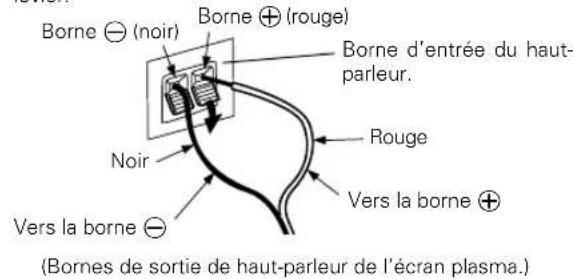

② Rejoignez les bornes d'entrée du système de haut-parleurs et les bornes de sortie de l'écran plasma avec un câble de haut-parleur accessoire. Assurez vous qu'en étant connectées, les bornes positives ⊕ et négatives ⊖ s'assortissent.

1. Retirez l'isolation et enroulez les brins d'extrémité du noyau en une torsade.

1. Appuyez sur le levier, insérez le cable dans le trou, puis relâchez le levier.

1. Pour les bornes d'entrée de l'écran plasma, poussez l'onglet à la position ouverte et insérez le fil. Fermez ensuite fermement l'onglet pour maintenir le fil en place.

Bornes d'entrée de l'écran plasma.

• Après l'avoir connecté aux bornes, tirez légèrement le câble vers vous, afin vous assurer que les extrémités sont correctement branchées aux bornes. Un branchement incorrect peut être à l'origine de coupures de son ou de bruits.
• Si des brins du noyau de câble dépassent et les lignes ⊕ et ⊖ sont court-circuitées, l'écran plasma sera exposé à une charge excessive et l'opération s'arrêtera ou sera dérangée.
• Si la polarité est inversée chez un haut-parleur (celui de gauche ou de droite), au moment de la connection à l'écran plasma, la reproduction des basses sera altérée, l'orientation sonore sera disparaîtra et un effet stéréo correct ne sera pas obtenu.

2 Comment fixer le parcours des câbles?

Des serre-câbles rapides et des colliers sont fournis avec l'écran plasma pour ordonner vos câbles et tenir la longueur de câble supplémentaire non-utilisé à l'écart.

REMARQUE:

Les câbles peuvent être conduits vers la droite ou vers la gauche.

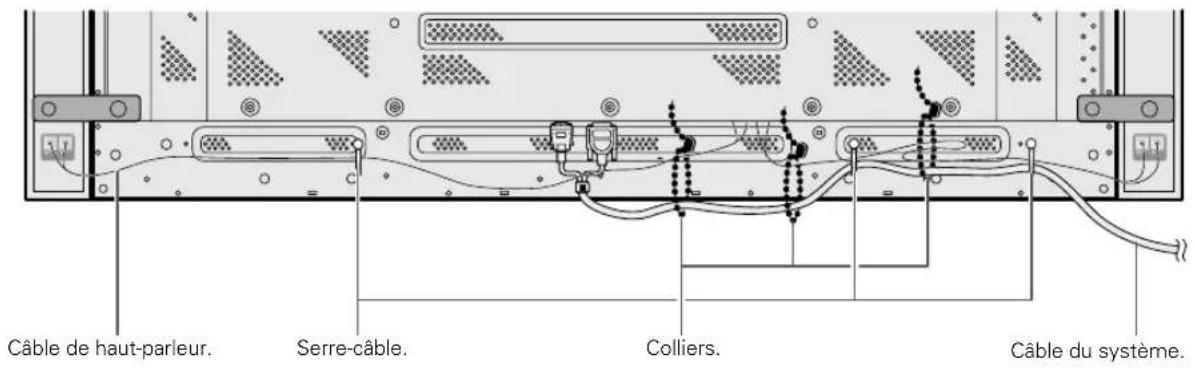

Vers la droite.

*Vue de l'arrière de l'écran.

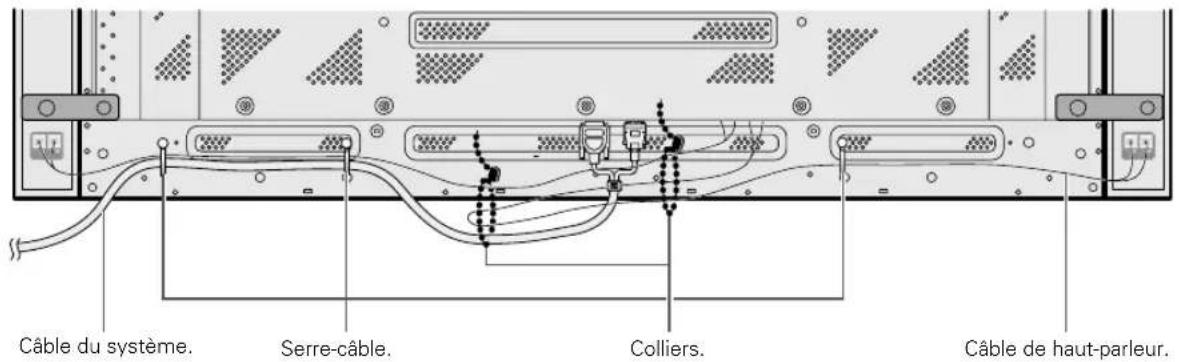

Vers la gauche.

1 Regroupez les câbles à l'aide des serre-câbles rapides fournis avec l'écran plasma.

Introduisez ① dans le perçage adéquat à l'arrière de l'appareil, puis fermez le serre-câble en insérant ② à l'arrière de ①, le faisant cliquer.

Les serre-câbles sont conçus pour être difficiles à défaire, une fois fermés. Nous vous prions de les attacher prudemment.

Pour enlever les serre-câbles.

À l'aide d'une paire de pinces, tordez le serre-câble à 90° et tirez le vers l'extérieur. Dans certains cas le serre-câble a pu se détériorer avec le temps et peut s'endommager lors de sa suppression.

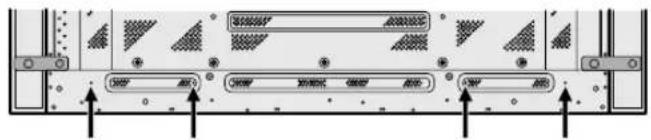

Fixez les serre-câbles rapides à l'appareil principal. Insérez les serre-câbles dans les 4 trous indiqués ci-dessous par •, selon la situation.

2 Regroupez les câbles séparés et assurez-les à l'aide des colliers fournis avec l'écran plasma.

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer la poussière et éliminer les salissures.
• Si le coffret est très sale, le frotter avec un chiffon doux imbibé de liquide à nettoyer dilué d'eau. Ensuite, essuyer à nouveau avec un chiffon sec. Ne pas utiliser de cire à meuble ou de produits de nettoyage corrosifs. Ils risqueraient d'endommager la surface du coffret.
• Ne jamais utiliser non plus de diluant, de benzine, d'insecticides à pulvérisateur et autres produits chimiques sur le coffret ou à proximité, car ils risquent de corroder les surfaces.
• Si l'on utilise un chiffon chimique, lire et observer attentivement les précautions à prendre pour son usage adéquate.

SPECIFICATIONS

Coffret : Type à enceinte et conception

Haut-parleur de graves (système à deux voies): .... Type à cône ovale Haut-parleur d'aigus (pour tonalités hautes)

...... Type à dôme de 2,5 cm

Impédance nominale 8 Ω

Plage de fréquences.... 60 à 20.000 Hz

Sensibilité 82 dB/W (à 1 m de distance)

Entrée admissible :

Entrée max. 12 W

Entrée nominale 4 W

Fréquence de recouvrement 3 kHz

Encombrement ..... 74 (L) x 630 (H) x 101 (P) mm

Poids 1,6 kg

Pièces accessoires (pour 2 haut-parleurs)

Câbles de haut-parleur x 2

Accessoires de montage de haut parleur

(Pour côté droit supérieur) x 1

Accessoires de montage de haut parleur

(Pour côté gauche supérieur) x 1

.... Accessoires de montage de haut parleur (Pour le bas) x 2

Vis à tête fraisée plate x 4

. Vis à tête hexagonale noyée x 4

Outil de montage (Clé hexagonale) x 1

Mode d'emploi x 1

REMARQUE:

Les spécifications et la finition sont susceptibles d'être modifiées sans préavis en vue de l'amélioration.

Tous droits de reproduction et de traduction réservés.
