PDPS58 - Enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte pour téléviseur plasma Pioneer
Marque	Pioneer
Modèle	PDP-S58 (PDPS58)
Catégorie	Enceinte acoustique
Système acoustique	Bass-reflex
Configuration	2 voies
Haut-parleur de graves	Type cône 6,6 cm × 10,6 cm
Haut-parleur d'aigus	Type semi-dôme 2,5 cm
Impédance nominale	6 Ω
Plage de fréquences	60 Hz – 30 000 Hz
Fréquence de recouvrement	3 kHz
Sensibilité (1 m, 1 W)	80 dB
Puissance admissible maximale	18 W
Puissance admissible nominale	6 W
Montage	Fixation sur téléviseur plasma Pioneer (vis fournies)
Accessoires fournis	2 câbles d'enceinte, 16 vis de montage (M5×10 mm), 4 plaques de fixation, mode d'emploi
Entretien du coffret	Chiffon doux sec ou légèrement humide, éviter produits agressifs
Sécurité	Ne pas soulever l'écran par les enceintes ; utiliser uniquement avec téléviseur plasma Pioneer ; respecter la polarité des câbles
Compatibilité	Exclusivement pour téléviseurs plasma Pioneer

FOIRE AUX QUESTIONS - PDPS58 PIONEER

Quel type de téléviseur est compatible avec cette enceinte ?

Cette enceinte est conçue exclusivement pour les téléviseurs plasma Pioneer. Utilisez-la uniquement avec un modèle compatible pour éviter tout dommage.

Comment installer les enceintes sur le téléviseur ?

Fixez les plaques de fournies au dos des enceintes en respectant les repères gauche/droite. Vissez provisoirement les vis sur le téléviseur, accrochez les enceintes par les fentes larges, puis abaissez-les pour les bloquer. Serrez toutes les vis définitivement.

Comment brancher les câbles d'enceinte ?

Utilisez les câbles fournis. Branchez le fil gris sur la borne rouge et le fil noir sur la borne noire, en respectant la polarité. Insérez le câble dans le levier et relâchez pour le verrouiller.

Que faire si aucun son ne sort ?

Vérifiez que les câbles d'enceinte sont correctement insérés et bien serrés. Assurez-vous que l'isolant n'est pas en contact avec la borne. Tirez légèrement sur le câble pour confirmer la connexion.

Puis-je utiliser ces enceintes avec un autre téléviseur ?

Non, elles sont conçues uniquement pour les téléviseurs plasma Pioneer. Une utilisation avec un autre appareil peut endommager les enceintes ou provoquer un incendie.

Comment entretenir le coffret des enceintes ?

Essuyez la poussière avec un chiffon sec et doux. En cas de salissure, utilisez un chiffon imbibé d'eau savonneuse diluée, puis séchez. Évitez les produits chimiques, la cire ou le diluant.

Quelle est la puissance maximale recommandée ?

La puissance admissible maximale est de 18 W et la puissance nominale de 6 W. Ne dépassez pas ces limites pour éviter une surcharge.

Puis-je monter les enceintes sur un support mural ?

Oui, après avoir fixé les enceintes sur le téléviseur, vous pouvez installer l'ensemble sur un support mural. Reportez-vous aux instructions du support pour plus de détails.

Comment rassembler les câbles après installation ?

Utilisez les colliers rapides et colliers à œil fournis avec le téléviseur. Placez les colliers dans les trous prévus au dos du téléviseur et attachez les câbles sans les serrer excessivement.

Que faire si les enceintes produisent un son distordu ?

Vérifiez la polarité des connexions : inverser les fils peut affaiblir les basses et dégrader l'image stéréo. Assurez-vous également que le volume n'est pas trop élevé ou les aigus trop accentués.

MODE D'EMPLOI PDPS58 PIONEER

PDP-S58

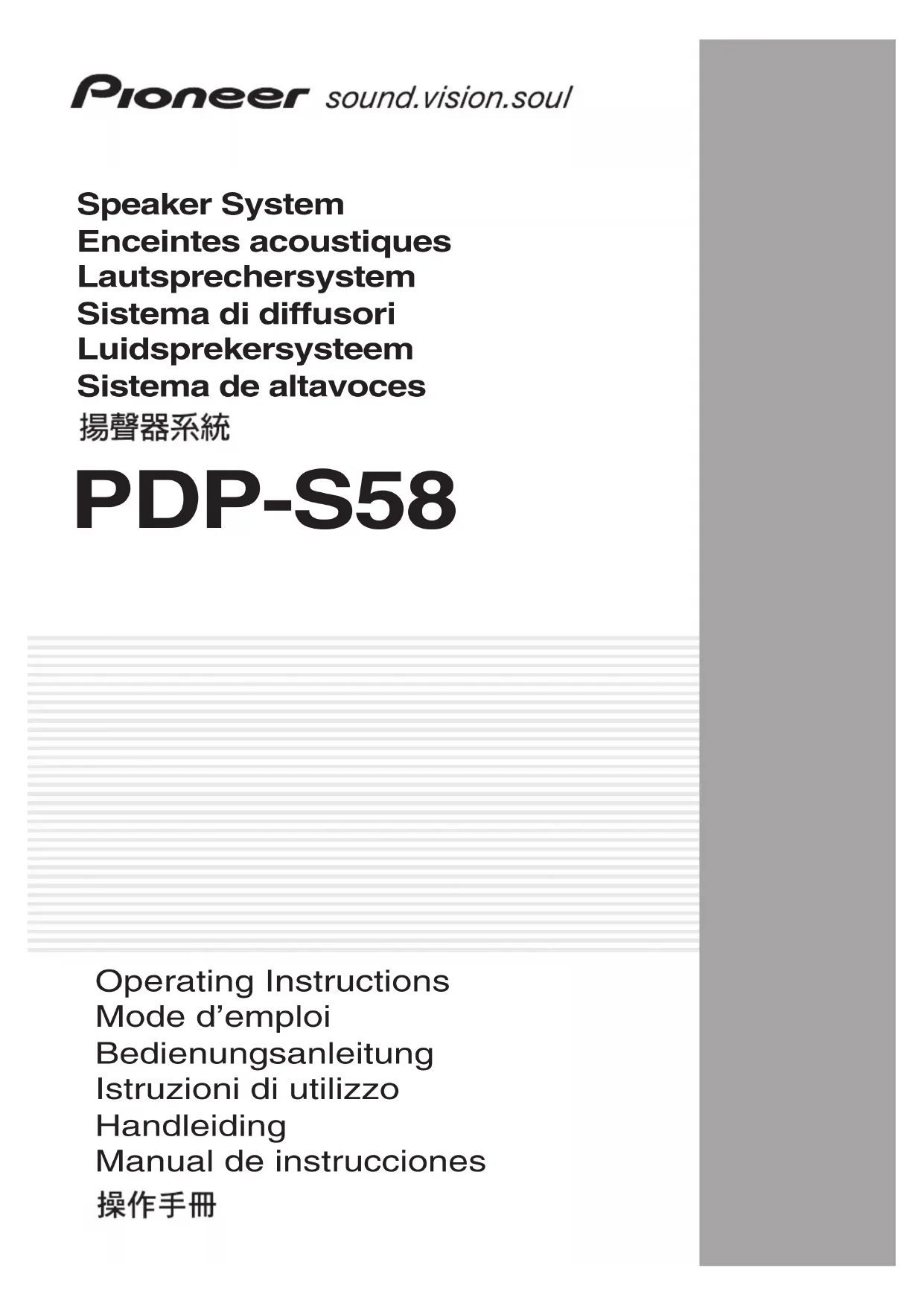

Operating Instructions Mode d'emploi Bedienungsanleitung Istruzioni di utilizzo Handleiding Manual de instrucciones

Merci pour votre achat de cet appareil Pioneer. Veuillez lui accorder attentivement la totalité de ce mode d'emploi avant d'utiliser vos enceintes acoustiques de façon à pouvoir en tirer le meilleur profit. Après lecture complète du livre d'instructions de fonctionnement, le ranger dans un endroit sûr afin de pouvoir vous y reporter facilement en cas de besoin lors de l'utilisation des enceintes acoustiques.

Attention

Ce produit est conçu exclusivement pour une utilisation avec un téléviseur plasma Pioneer. Pour de plus amples informations sur la compatibilité, veuillez vous adresser au distributeur ou au centre de service Pioneer agréé le plus proche.

• Ne soulevez pas l'écran en le tenant par les enceintes. Une enceinte pourrait se détacher, soulevez-le donc en le tenant par le bas et par sa poignée.

• À l'installation des enceintes, utilisez uniquement les vis fournies, car d'autres pourraient se détacher de l'unité principale et entraîner la chute des enceintes. À l'installation des enceintes, serrez les vis à fond.
• Manipuler les enceintes avec suffisamment de soin, car autrement, l'enjoliveur frontal et le coffret risqueraient d'être endommagés ou hors d'usage en les soumettant à des chocs externes exagérés.
• La présence d'un écran d'ordinateur ou d'un moniteur à tube cathodique près des enceintes peut provoquer des interférences et une distorsion des couleurs. Si c'est le cas, éloignez l'écran par rapport aux enceintes.

• Afin d'éviter d'endommager les enceintes acoustiques, suite à une surcharge à l'entrée, veuillez observer les précautions suivantes :
• N'utilisez jamais les enceintes avec un appareil autre que le téléviseur plasma Pioneer spécifique. Faute de quoi, des dégâts, voire un incendie pourraient en résulter.
• Prenez soin de démettre hors tension les appareils raccordés et de débrancher le cordon d'alimentation au niveau de la prise secteur avant de changer les connexions ou la méthode d'installation.
• Si vous utilisez une fonction de contrôle des tonalités pour accentuer fortement les aigus, n’élevez pas excessivement le volume sonore.

Vérification des accessoires

Cables d'enceinte × 2

• Plaques de fixation d'enceinte

• Vis de montage de l'enceinte (M5 × 10 mm : noires) × 16

Mode d'emploi

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

Installation sur le televiseur PLASMA

Téléviseur plasma avec l'enceinte installée

Remarque:

Avant d'installer l'enceinte, installez le téléviseur plasma sur le pied de table PDK-TS29 (ou un autre pied de téléviseur plasma Pioneer).

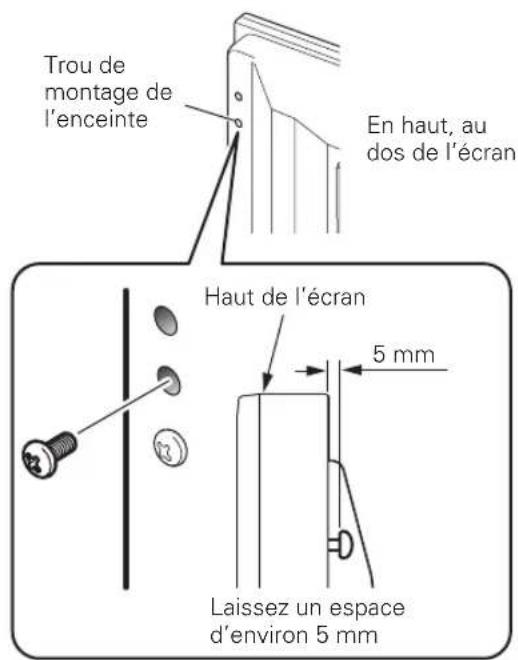

1. Poser les plaques de fixation sur les enceintes.

Il y a une enceinte gauche et une enceinte droite. Lorsque vous les installez, vérifiez l'étiquette située au dos de chacune pour les poser correctement.

Il y a des plaques de fixation supérieures et inférieures pour l'enceinte gauche et pour l'enceinte droite. Au dos des enceintes, fixez les bonnes plaques de fixation dans les angles inférieurs et supérieurs à l'aide des vis fournies. (Le schéma indique la fixation de la plaque du côté droit. Procédez de la même façon pour le côté gauche.)

Plaque de fixation d'enceinte (angle supérieur droit) (La petite fente est utilisée pour le montage sur le dessus.)

Ne la serrez pas complètement tout de suite. Laissez du jeu, arrêtez-vous à environ 5 mm de la fin.

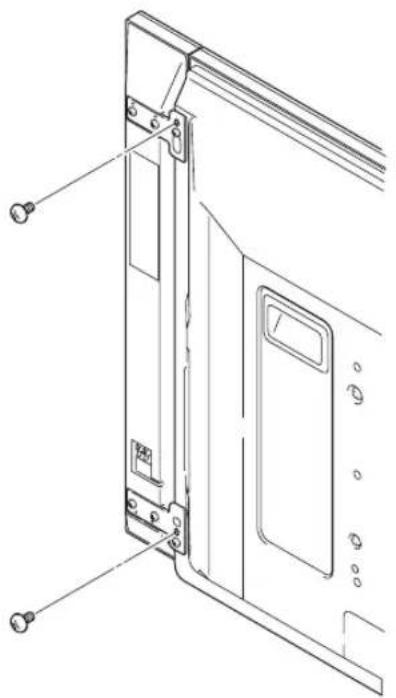

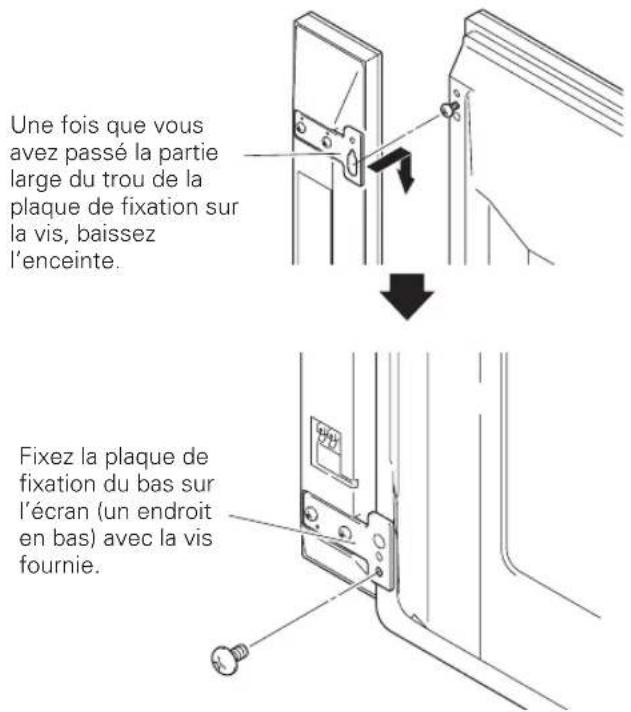

3. Placez la plaque de fixation d'enceinte sur la vis que vous venez de poser en passant la partie large par-dessus puis en faisant glisser la vis au bas de la fente. vissez provisoirement la vis du bas.

Une fois que vous avez passé la partie large du trou de la plaque de fixation (en haut) sur la vis, baissez l'enceinte.

1. Ajustez la position de l'enceinte puis serrez complètement les vis du haut et du bas.
2. Serrez les deux vis, en haut et en bas pour chaque enceinte (quatre vis au total). Ceci fixe les enceintes à l'écran.

1. Passez le câble d'enceinte fourni entre l'enceinte et le téléviseur plasma (sous la plaque de fixation d'enceinte) par le dessous.
2. Branchez les câbles d'enceinte sur les enceintes (voir page suivante).

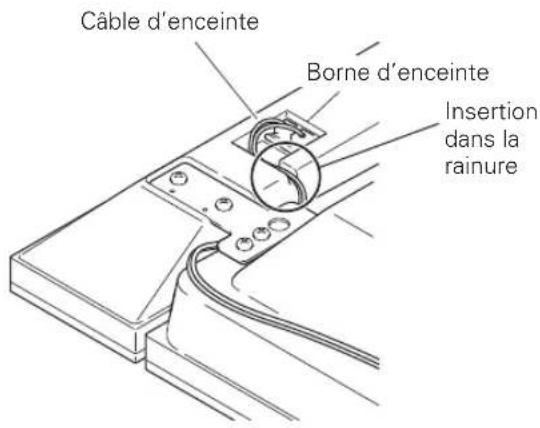

3. Insérez le câble dans la rainure située sur l'enceinte.

1. Branchez l'autre extrémité des câbles d'enceinte au dos du téléviseur plasma.

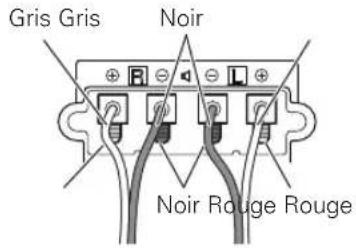

Branchement des câbles d'enceinte au dos du téléviseur plasma.

Branchez les câbles correctement en respectant la polarité des bornes du téléviseur plasma : le câble (gris) avec les bornes (rouges) et le câble (noir) avec les bornes (noires).

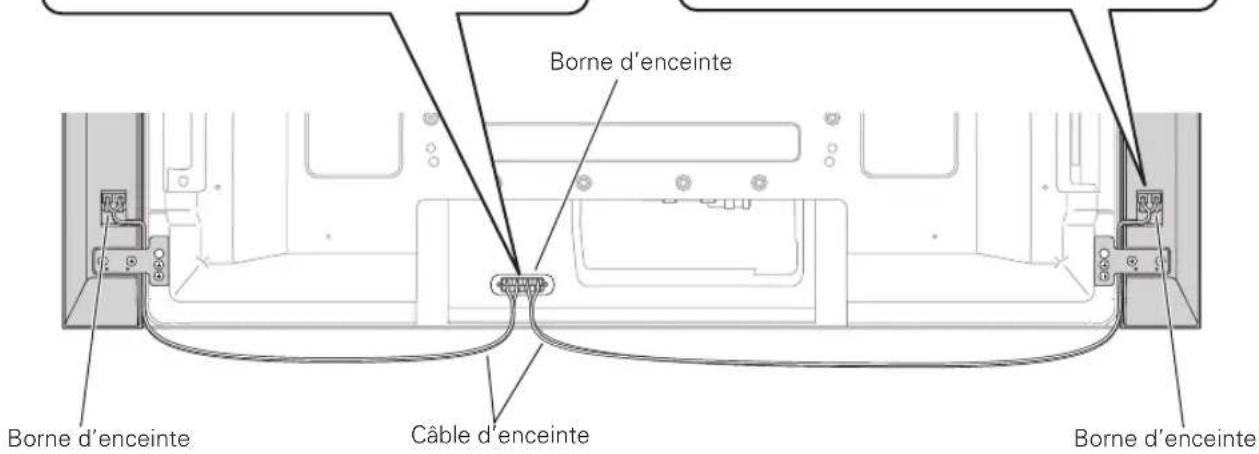

Branchement des câbles d'enceinte sur l'enceinte.

Branchez les câbles correctement en respectant la polarité des bornes du téléviseur plasma : le câble (gris) avec les bornes (rouges) et le câble (noir) avec les bornes (noires).

Pour plus de clarté, le pied de table n'est pas représenté ici.

Remarque:

• Appuyez sur le levier et insérez l'extrémité du câble.
• Quand vous relâchez le levier, il se resserre autour du câble d'enceinte.

Attention

• Pensez à mettre les appareils hors tension et à retirer le cordon d'alimentation de la prise murale avant de modifier les branchements ou l'installation.
• Si vous poussez le câble d'enceinte trop loin et que l'isolant est en contact avec la borne d'enceinte, il est possible que vous n'obteniez aucun son. Une fois le câble inséré, vous nevez toujours pouvoir voir le fil de cuivre.

• Vérifiez que les extrémités des câbles d'enceinte sont bien branchées sur les bornes en tirant légèrement sur le câble une fois les branchements effectués. Des câbles mal raccordés peuvent entraîner des interruptions du son ou du bruit.
• En cas de court-circuit entre les cables et provoqué par un fil exposé, le téléviseur plasma peut recevoir une charge excessive entraînant une interruption du fonctionnement ou un dysfonctionnement.
• Le branchement incorrect du câble d'enceinte sur les bornes gauche ou droite du téléviseur plasma en termes de polarité peut entraîner des effets de son stéréo insuffisants, des basses médiocres ou des images sonores instables.
• Rassemblez les câbles sans les tirer.

10. Rassembler les câbles.

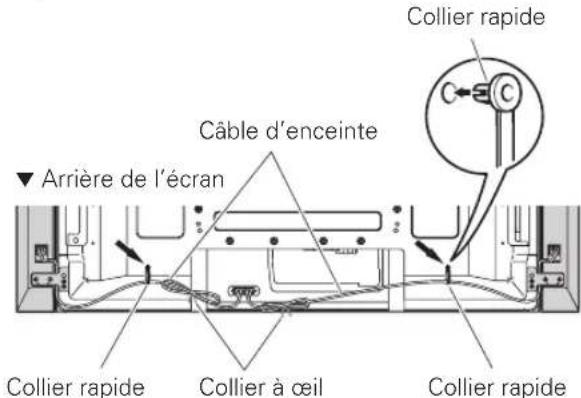

Des colliers rapides et des colliers à œil sont fournis avec le téléviseur plasma pour arranger vos câbles et dissimuler tout excédent de câble.

Poser les colliers rapides sur le téléviseur plasma. Installer les colliers rapides à l'aide des trous signalés par le symbole ↑ au-dessous, en fonction de lauf système de routage.

Poser et enlever les colliers rapides

Insérez le [1] dans un trou adapté au dos du téléviseur plasma et emboîtez le [2] au dos du [1] pour fermer le collier.

• Les colliers rapides ont été spécialement conçus pour se défaire difficilement une fois installés. Fermez-les soigneusement.
• A l'aide d'une pince, tordez le collier à, en tirant vers vous. Les colliers peuvent se détendre au fil du temps et s'abimer lorsque vous les retirez. Veillez à ne pas forcer sur les câbles de raccordement.

Remarque:

Utilisez les colliers à œil et les colliers rapides si nécessaire. Lorsque vous arrangez vos câbles d'enceinte, veillez à ce qu'ils soient rassemblés sans qu'aucune pression ne s'exerce sur eux.

Remarque:

Avant d'installer les enceintes, posez le téléviseur plasma sur un drap, un linge doux, etc.

1. Fixez les enceintes sur le téléviseur plasma (Voir les procédures 1 à 10, pages 9 à 12).
2. Placez le téléviseur plasma sur les plaques de fixation de l'unité d'installation murale.

Pour de plus amples informations, reportez-vous aux instructions d'utilisation fournies avec l'unité d'installation murale.

Attention

Ne soulevez pas le téléviseur par les enceintes, car une enceinte pourrait se détacher. Tenez-le par le bas et par le haut.

Entretien du coffret

Utiliser un chiffon à polir ou un chiffon sec pour essuyer la poussière et éliminer les salissures. - Si le coffret est très sale, le frotter avec un chiffon doux imbibé de liquide à nettoyer dilué d'eau. Ensuite, essuyer à nouveau avec un chiffon sec. Ne pas utiliser de cire à meuble ou de produits de nettoyage corrosifs. Ils risqueraient d'endommager la surface du coffret. - Ne jamais utiliser non plus de diluant, de benzine, d'insecticides en vaporisateur et autres produits chimiques sur le coffret ou à proximité, car ils risquent de corroder les surfaces. - Si l'on utilise un chiffon chimique, lire et observer attentivement les précautions à prendre pour son usage adéquat.

Coffret Type bass-reflex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves

Type a cône de 6,6 cm × 10,6 cm

Haut-parleur d'aisance. Type a semi-dôme de 2,5 cm

Impédance nominale 6Ω

Plage de fréquences 60 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) 80 dB

Entrée admissible :

Entrée max. 18 W

Entrée nominale 6W

Fréquence de recouvrement 3 kHz

Encombrement

Pièces accessoires (Pour deux enceintes)

Cable d'enceinte × 2

Vis (M5× 10mm)× 16

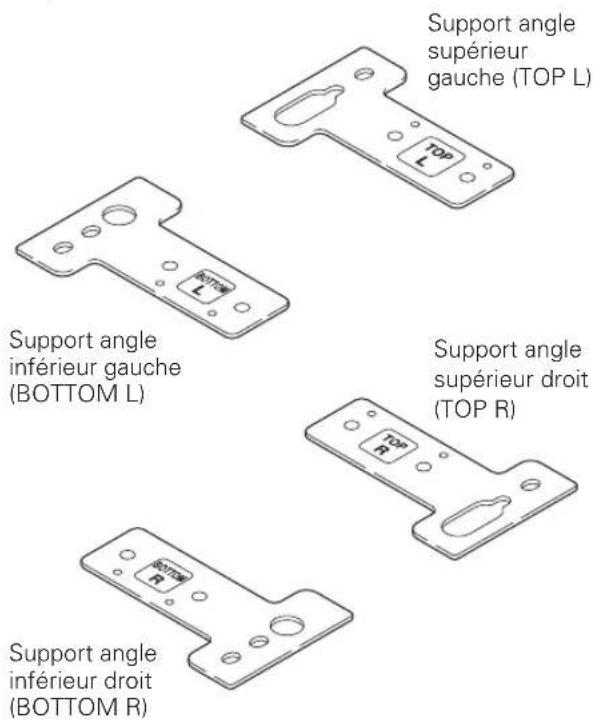

Supports

Angle supérieur gauche (TOP L) × 1

Angle inférieur gauche (BOTTOM L) × 1

Angle supérieur droit (TOP R) × 1

Angle inférieur droit (BOTTOM R) × 1

Mode d'emploi × 1

Remarque:

Les spécifications et la finition sont susceptibles d’être modifiées sans préavis en vue de l’amélioration.

AVIS IMPORTANT - VEUILLEZ REPORTER CI-DESSOUS LES NUMEROS DE MODELE ET DE SERIE DE L'EQUIPEMENT. CES NUMEROS APPARAISSENT A L'ARRIERE.

N° MODELE:

N^ SERIE:

VEUILLEZ CONSERVER CES NUMEROS EN VUE DE FUTURES UTILISATIONS.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement les appareils électroniques usagés aux centres de collecte agréés ou à un détaillant si vous rachetez un appareil similaire neuf.

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantissez que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Tous droits de reproduction et de

traduction réservés.
