MANUALE UTENTE PDPS09LR PIONEER

Sistema di diffusori

Luidsprekersysteem

Sistema de altavoces

PDP-S09-LR

Istruzioni per l'uso

Gebruiksaanwijzing

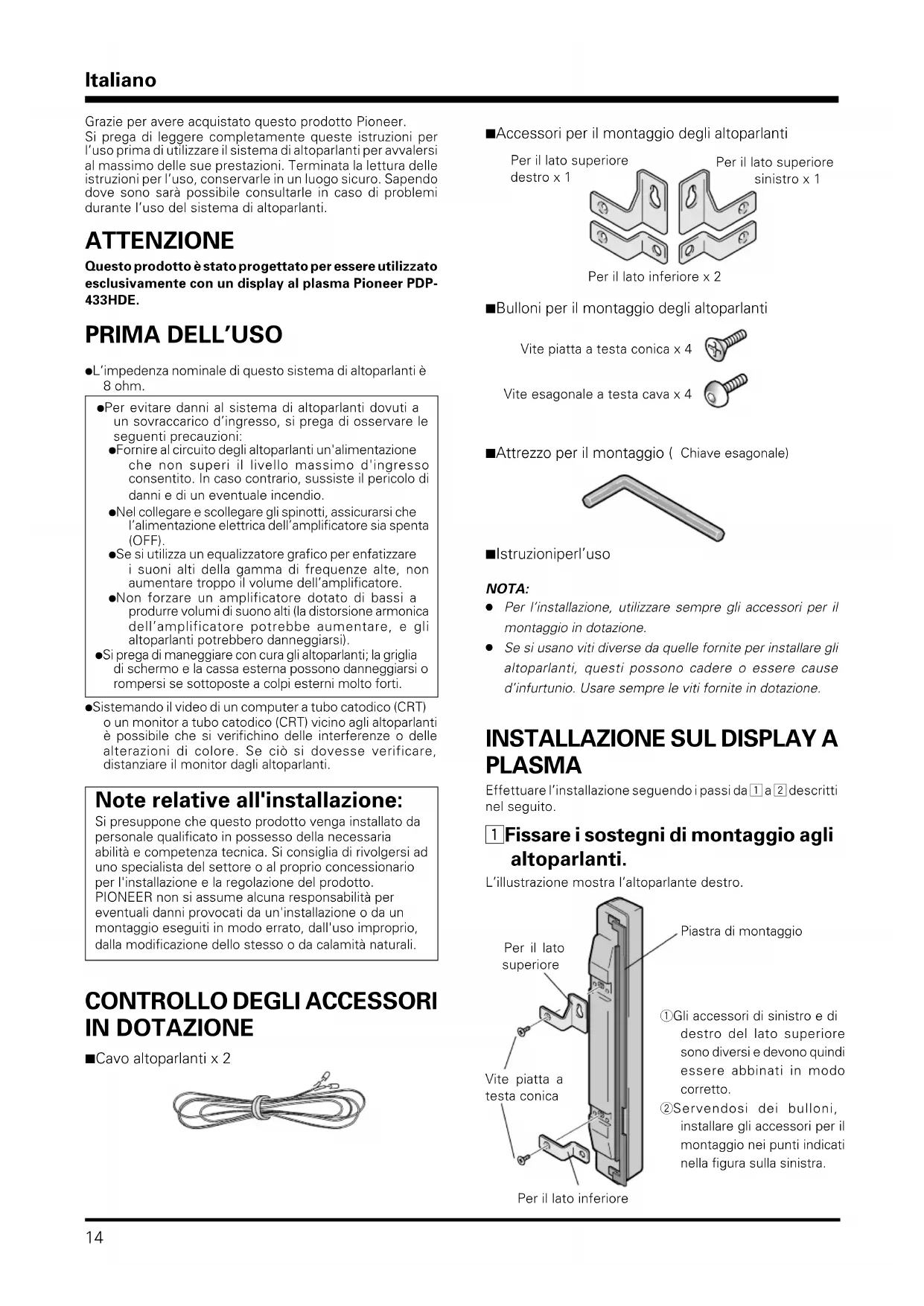

Grazie per avere acquistato questo prodotto Pioneer. Si prega di leggere completamente queste istruzioni per l'uso prima di utilizzare il sistema di altoparlanti per avvalersi al massimo delle sue prestazioni. Terminata la lettura delle istruzioni per l'uso, conservarle in un luogo sicuro. Sapendo dove sono sarà possibile consultarle in caso di problemi durante l'uso del sistema di altoparlanti.

ATTENZIONE

Questo prodotto è stato progettato per essere utilizzato esclusivamente con un display al plasma Pioneer PDP-433HDE.

PRIMA DELL'USO

- L'impedenza nominale di questo sistema di altoparlanti è 8 ohm.

• Per evitare danni al sistema di altoparlanti dovuti a un sovraccarico d'ingresso, si prega di osservare le seguenti precauzioni:
  ●Fornire al circuito degli altoparlanti un'alimentazione che non superi il livello massimo d'ingresso consentito. In caso contrario, sussiste il pericolo di danni e di un eventuale incendio.
• Nel collegare e scollegare gli spinotti, assicurarsi che l'alimentazione elettrica dell'amplificatore sia spenta (OFF).
• Se si utilizza un equalizzatore grafico per enfatizzare i suoni alti della gamma di frequenze alte, non aumentare troppo il volume dell'amplificatore.
• Non forzare un amplificatore dotato di bassi a produrre volumi di suono alti (la distorsione armonica dell'amplificatore potrebbe aumentare, e gli altoparlanti potrebbero danneggiarsi).
• Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna possono danneggiarsi o rompersi se sottoposte a colpi esterni molto forti.

- Sistemando il video di un computer a tubo catodico (CRT) o un monitor a tubo catodico (CRT) vicino agli altoparlanti è possibile che si verifichino delle interferenze o delle alterazioni di colore. Se ciò si dovesse verificare, distanziare il monitor dagli altoparlanti.

Note relative all'installazione:

Si presuppone che questo prodotto venga installato da personale qualificato in possesso della necessaria abilità e competenza tecnica. Si consiglia di rivolgersi ad uno specialista del settore o al proprio concessionario per l'installazione e la regolazione del prodotto. PIONEER non si assume alcuna responsabilità per eventuali danni provocati da un'installazione o da un montaggio eseguiti in modo errato, dall'uso improprio, dalla modificazione dello stesso o da calamità naturali.

CONTROLLO DEGLI ACCESSORI IN DOTAZIONE

■Cavo altoparlanti x 2

■Accessori per il montaggio degli altoparlanti

Per il lato superiore destro x 1

Per il lato superiore sinistro x 1

Per il lato inferiore x 2

■Bulloni per il montaggio degli altoparlanti

Vite piatta a testa conica x 4

Vite esagonale a testa cava x 4

■Attrezzo per il montaggio ( Chiave esagonale)

■Istruzioniperl'uso

NOTA:

• Per l'installazione, utilizzare sempre gli accessori per il montaggio in dotazione.
• Se si usano viti diverse da quelle fornite per installare gli altoparlanti, questi possono cadere o essere cause d'infurtunio. Usare sempre le viti fornite in dotazione.

INSTALLAZIONE SUL DISPLAY A PLASMA

Effettuare l'installazione seguendo i passi da 1 a 2 descritti nel seguito.

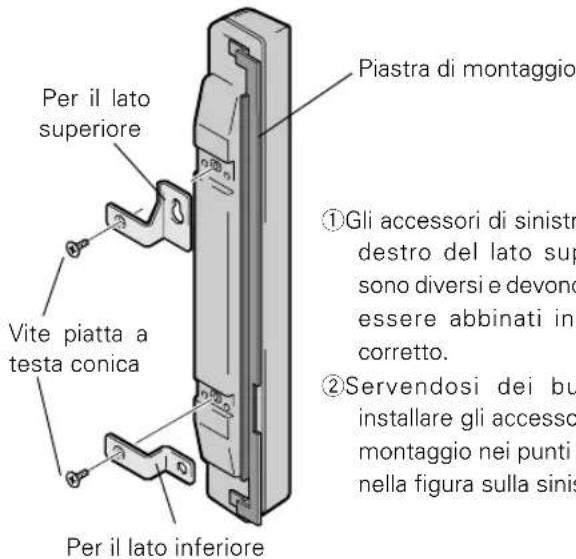

1 Fissare i sostegni di montaggio agli altoparlanti.

L'illustrazione mostra l'altoparlante destro.

Per il lato superiore Vite piatta a testa conica Per il lato inferiore Piastra di montaggio ①Gli accessori di sinistro destro del lato sup sono diversi e devondo essere abbinati in corretto. ②Servendosi dei bu installare gli accesso montaggio nei punti nella figura sulla sinis

2 Fissare gli altoparlanti al display.

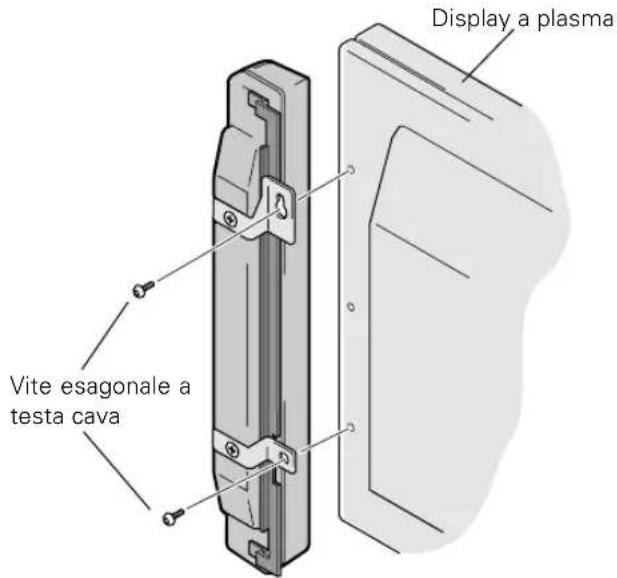

Installare l'unità contrassegnata con l'indicazione "RIGHT" (destra) sul lato destro del display.

Display a plasma Vite esagonale a testa cava

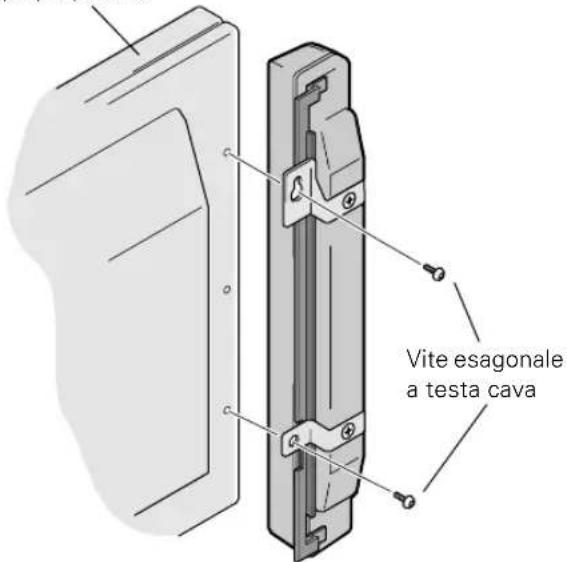

Installare l'unità contrassegnata con l'indicazione "LEFT" (sinistra) sul lato sinistro del display

Display a plasma

Vite esagonale a testa cava

①Per fissare gli altoparlanti al display, iniziare collocando la vite superiore dove indicato, quindi serrare fino a quando tra la testa della vite e il display rimane uno spazio di circa 5 mm.
②Controllare sul retro degli altoparlanti gli indicatori LEFT (sinistra) e RIGHT (destra) per fare in modo di fissare ciascun altoparlante sul lato corretto. Verificare che il contrassegno UP (alto) sia rivolto verso l'alto, quindi fissare l'altoparlante collocando il supporto superiore sulla testa della vite e facendolo scorrere verso il basso in posizione.
③Attaccare il sostegno inferiore al display eserrare la vite circa per metá.
④Regolare la posizione in modo che la distanza tra l'altoparlante e il display sia uniforme, quindi avvitare saldamente le viti.

NOTA:

• Se occorre spostare il display dopo l'installazione, non tenerlo dove si trovano gli altoparlanti. Per spostare il display afferrarlo alla parte bassa.
• Le griglie sono studiate per proteggere gli altoparlanti, tuttavia l'applicazione di un eccessiva forza può provocare dei danni (ad esempio in caso si spinga appogiandosi su di esse oppure se si inseriscono degli oggetti tra le maglie della griglia stessa).

COLLEGAMENTO AD UN DISPLAY AL PLASMA

1 Collegare i cavi dell'altoparlante

① Disinserire l'alimentazione del display al plasma.
②Collegare i terminali di ingresso degli altoparlanti del display al plasma mediante l'apposito cavo fornito con gli accessori. La polarità dei terminali d'ingresso e più nel caso del terminale rosso e meno nel caso del terminale nero.

1. Rimuovere l'isolamento e torcere insieme gli estremi del conduttore interno.

1. Spingere la leva, inserire il cavo all'interno del foro e rilasciare la leva.

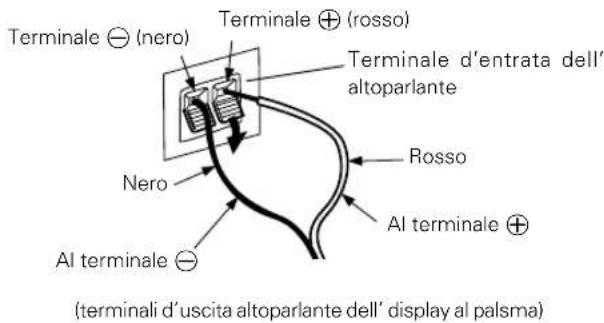

Terminale ⊖ (nero) Terminale ⊕ (rosso) Terminale d'entrata dell'altoparlante Nero Rosso Al terminale ⊕ Al terminale ⊖ (terminali d'uscita altoparlante dell' display al palsma)

1. Per i terminali d'entrata sul display a plasma, premere il tirante alla posizione aperta ed inserire il cavo. Poi chiudere forte il tirante per assicurare il cavo in posizione.

R L Terminale d'entrata del display a plasma

• Dopo il collegamento ai terminali, tirare leggermente il cavo per assicurarsi che le estremità del cavo siano collegate bene ai terminali. Un collegamento difettoso sarebbe causa di interruzioni del suono e rumori.
• Se l'anima dei cavi fuoriesce e le linee ⊕ e ⊖ subiscono un cortocircuito, il display al plasma si trova a dover sopportare un carico eccessivo, con conseguente interruzione del funzionamento e insorgenza di eventuali problemi.
• Se si inverte la polarità di uno degli altoparlanti (ndi destra o di sinistra) al momento del collegamento con il display al plasma, la riproduzione dei toni bassi risulterà ridotta, il corretto posizionamento del suono andrà perso e non si otterrá il corretto effetto stereofonico.

2 Posa dei cavi

Le fascette fermacavo sono incluse per affastellare i vostri cavi e per evitare un cavo troppo lungo.

NOTA:

I cavi possono venire posati partendo da sinistra o destra

*Visione dal retro del display

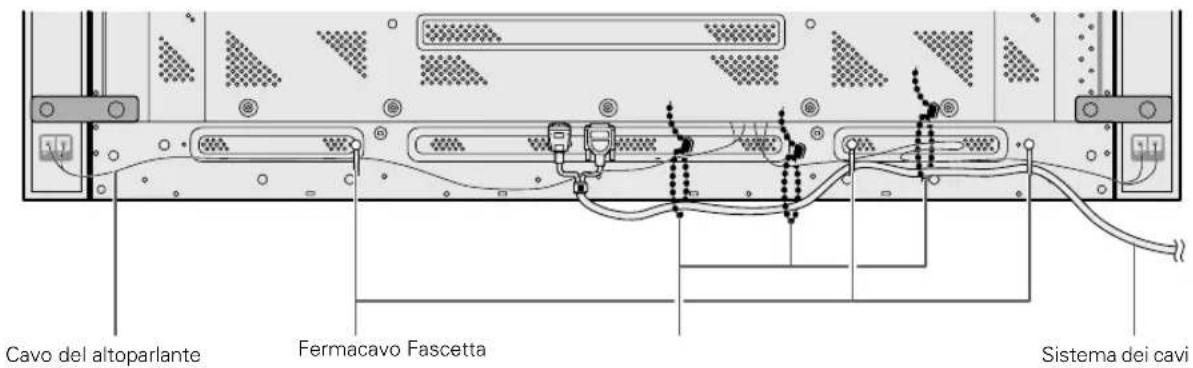

A destra

Cavo del altoparlante Fermacavo Fascetta Sistema dei cavi

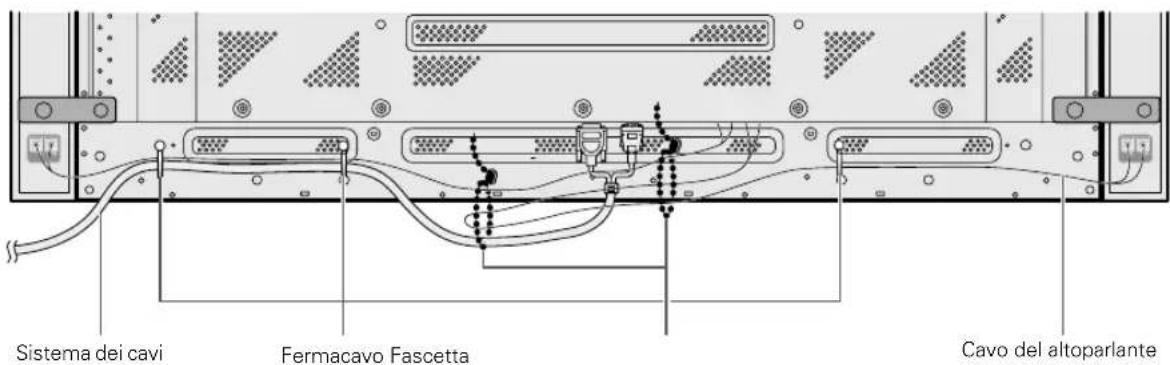

A sinistra

Sistema dei cavi Fermacavo Fascetta Cavo del altoparlante

1 Organizzare i cavi insieme, usando le fascette inclusi con il display a plasma

Inserire ① nel foro adatto sul retro dell'unità e quindi far scattare ② nel retro di ① per fissare la fascetta

Il fermacavo ad uso rapido sono progettati in modo da essere difficili da aprire una volta in posizione. Fare attenzione prima di chiuderli.

Rimozione dei fermacavo ad uso rapido

Usando delle pinze, girare di 90 °il fermacavo e tirarlo. In alcuni casi esso si può spezzare e deve essere sostituito

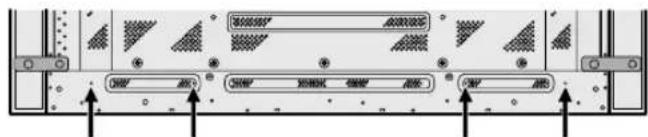

Applicare il fermacavo ad uso rapido all'unità principale

Collegare i fermacavo ad uso rapido attraverso i quattro fori indicati con • nell'illustrazione che segue in modo adatto alla situazione

2 Affastellare i vari cavi e fermarli con i fermafilo in dotazione

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per lucidare o un normale panno asciutto.
• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quindi passare di nuovo un panno asciutto. Non utilizzare cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.
• Di certo non usare diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze, sono corrosivi.
• Se si usano panni chimici, leggere attentamente le avvertenze per il loro uso.

DATI TECNICI

Cassa esterna : Tipo compatto

Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi ...... A cono ovale

Altoparlante per toni alti ...... A cupola, 2,5 cm

Impedenza nominale 8 Ω

Gamma di frequenze ..... Da 60 a 20.000 Hz

Sensibilità 82 dB/W (a 1 m di distanza)

Ingresso tollerabile :

Ingresso massimo 12 W

Ingresso nominale 4 W

Frequenza di transizione 3 kHz

Dimensioni Esterne .....74 (L) x 630 (A) x 101 (P) mm

Peso 1,6 Kg

Parti accessorie (per 2 altoparlanti) ....

Cavo altoparlanti x 2

...... Accessori per il montaggio degli altoparlanti

(Per il lato superiore destro) x 1

...... Accessori per il montaggio degli altoparlanti

(Per il lato superiore sinistro) x 1

...... Accessori per il montaggio degli altoparlanti

(Per il lato inferiore) x 2

Vite piatta a testa conica x 4

Vite esagonale a testa cava x 4

..... Attrezzo per il montaggio (Chiave esagonale) x 1

Istruzioniperl'uso x 1

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza preavviso, per il miglioramento del prodotto.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.
