VDC445V0910S - Cámara de vigilancia BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia color o monocromo
Marca	Bosch
Modelo	VDC445V0910S
Dimensiones (Al x An x Pr)	58 x 66 x 122 mm
Peso	550 g
Alimentación	24 Vca, 50/60 Hz o 12 Vcc (SELV clase 2)
Sensor	CCD 1/3" de transferencia de interlínea
Resolución	540 líneas (PAL) o 570 líneas (NTSC)
Iluminación mínima	< 1,0 lux (color) ; < 0,4 lux con NightSense
Salida de video	1 Vpp, 75 ohmios en BNC
Objetivo	Varifocal DC iris (2,6-6 mm F1.4 o 4-9 mm F1.6)
Funciones principales	NightSense, Bilinx, menú OSD, compensación de contraluz, balance de blancos
Mantenimiento y limpieza	Limpiar el domo con un paño suave y seco
Seguridad	Instalación por personal calificado; desconectar antes del mantenimiento; usar una alimentación SELV
Piezas de repuesto y accesorios	Caja de montaje en superficie VDA-445SMB, cable S1460
Reparabilidad	Ninguna pieza reparable por el usuario; confiar la reparación a un profesional
Temperatura de funcionamiento	-10 °C a 45 °C
Consumo	< 5 W

Preguntas frecuentes - VDC445V0910S BOSCH

¿Cómo instalar la cámara Bosch VDC445V0910S?

La instalación debe ser realizada por personal calificado. Use el kit de montaje suministrado y siga las instrucciones del manual. La cámara se monta en la pared o el techo, con conexión trasera o lateral. Asegúrese de cortar la alimentación antes de conectar los cables.

¿Cuál es el voltaje de alimentación requerido?

La cámara funciona con 24 Vca (50/60 Hz) o 12 Vcc. Use una fuente de alimentación SELV clase 2 conforme a la norma EN/UL 60950.

¿Cómo ajustar el enfoque y el zoom?

Afloje los tornillos de control de distancia focal y enfoque. Ajuste el campo de visión y la nitidez en un monitor, luego apriete los tornillos. Para un objetivo DC iris, use el menú Instalar para abrir el diafragma antes del ajuste.

¿Qué hacer si la imagen está oscura o borrosa?

Verifique los ajustes del menú: active el control automático de ganancia (AGC) y el NightSense para bajas luminosidades. Limpie el domo con un paño suave. Si la imagen sigue borrosa, rehaga el enfoque.

¿La cámara dispone de visión nocturna?

Sí, gracias a la función NightSense. En modo automático, cambia a monocromo para mejorar la sensibilidad. La iluminación mínima es de 0,4 lux con NightSense activado.

¿Cómo acceder al menú de configuración?

Presione la tecla menú/selección (central) para abrir el menú principal. Use las teclas de flecha para navegar. Para el menú instalador, mantenga presionada la tecla central aproximadamente 1,5 segundos.

¿Puedo usar un cable UTP en lugar del coaxial?

Sí, un adaptador UTP opcional permite conectar un cable UTP al conector BNC de la cámara.

¿Cómo limpiar el domo de la cámara?

Use un paño suave y seco para limpiar la superficie del domo de policarbonato. Evite productos abrasivos o líquidos.

¿Qué hacer en caso de mal funcionamiento?

Desconecte la alimentación y contacte a un reparador calificado. Nunca abra la caja: no contiene ninguna pieza reparable por el usuario.

¿Dónde puedo encontrar el manual completo?

El manual de uso está disponible para descarga gratuita en formato PDF en notice-facile.com. También puede solicitar una traducción seleccionando su idioma y proporcionando su correo electrónico.

MANUAL DE USUARIO VDC445V0910S BOSCH

Manual de instalación

Cámara domo varifocal de vigilancia

NL

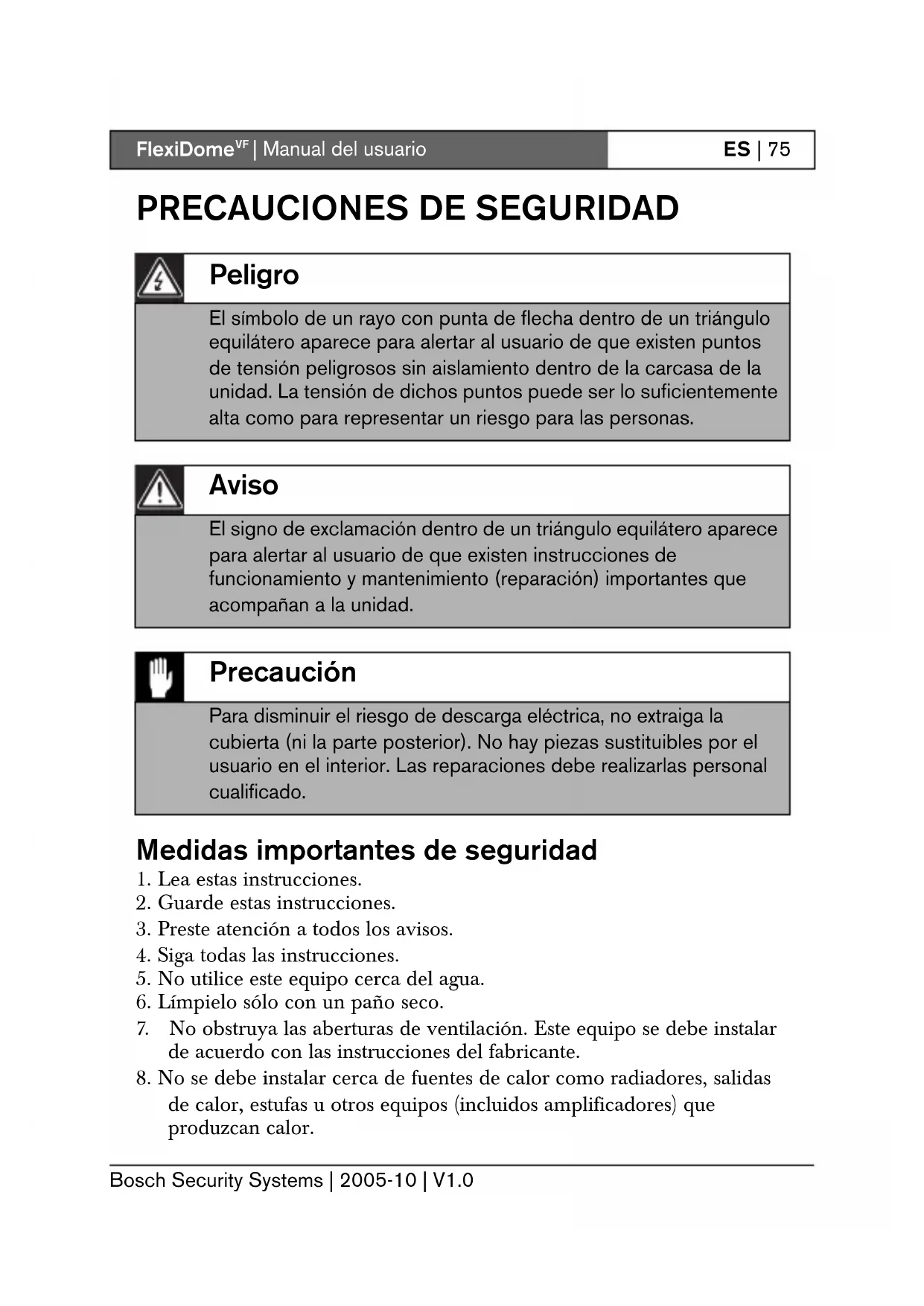

PRECAUCIONES DE SEGURIDAD

Peligro

El símbolo de un rayo con punta de flecha dentro de un triángulo equilátero alerta al usuario de la presencia de puntos de tensión peligrosos sin aislamiento dentro de la carcasa de la unidad. La tensión en dichos puntos puede ser lo suficientemente alta como para representar un riesgo para las personas.

Aviso

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (reparación) que acompañan a la unidad.

Precaución

Para disminuir el riesgo de descarga eléctrica, no extraiga la cubierta (ni la parte posterior). No hay piezas sustituibles por el usuario en el interior. Las reparaciones deben realizarlas personal cualificado.

Medidas importantes de seguridad

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todos los avisos.
4. Siga todas las instrucciones.
5. No utilice este equipo cerca del agua.
6. Limpie solo con un paño seco.
7. No obstruya las aberturas de ventilación. Este equipo se debe instalar de acuerdo con las instrucciones del fabricante.
8. No se debe instalar cerca de fuentes de calor como radiadores, rejillas de calor, estufas u otros equipos (incluidos amplificadores) que produzcan calor.
9. No contravenga el objetivo de seguridad del enchufe polarizado o provisto de toma de tierra. Un enchufe polarizado dispone de dos hojas, una más ancha que la otra. Un enchufe con toma de tierra dispone de dos hojas, además de una tercera patilla de toma de tierra. La hoja ancha y la tercera patilla cumplen una función de seguridad. Si el enchufe suministrado no encaja en la toma de corriente, consulte a un electricista.
10. Debe protegerse el cable de alimentación de forma que no se pise ni quede pillado por otros objetos, especialmente en los enchufes, las tomas de corriente y los puntos del equipo.
11. Únicamente se deben utilizar conexiones y accesorios especificados por el fabricante.
12. Este equipo se debe desenchufar de la toma de corriente durante las tormentas eléctricas o cuando no se vaya a utilizar durante largos períodos.
13. Deje que personal cualificado lleve a cabo las reparaciones. Será necesario reparar este equipo cuando sufra cualquier tipo de daño, como por ejemplo cuando el cable de alimentación o el enchufe estén dañados, cuando se haya derramado líquido o hayan caído objetos en el interior del equipo, si el equipo ha estado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído.
14. Se debe incorporar un conmutador de alimentación con una separación de contacto de 3 mm como mínimo en cada poste en la instalación eléctrica del edificio.

Aviso

Para reducir el riesgo de incendio o de descarga eléctrica, evite que este aparato quede expuesto a la lluvia o la humedad y no coloque encima del mismo objetos llenos de líquido, como floreros.

Precaución

La unidad de la fuente de alimentación de bajo voltaje debe cumplir con la norma EN/UL 60950. La fuente de alimentación debe ser una unidad SELV-LPS o SELV - clase 2 (Safety Extra Low Voltage - Limited Power Source, tensión baja y seguridad adicional - fuente de alimentación limitada).

Información de FCC

Este equipo se ha probado y cumple los límites establecidos para dispositivos digitales de Clase B, de conformidad con lo dispuesto en el artículo 15 de las normas de la FCC. Estos límites se han establecido para proporcionar un nivel razonable de protección contra las interferencias perjudiciales que puedan producirse en zonas residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de conformidad con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones por radio. Sin embargo, no se garantiza que no se produzca ninguna interferencia en una instalación determinada. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que se pueden detectar encendiendo y apagando el equipo, se recomienda al usuario que corrija la interferencia mediante una o más de las siguientes medidas:

• Reoriente o vuelva a colocar la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente o un circuito diferente al que conectó el receptor.
• Consulte a su distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.

Nota

Cualquier cambio o modificación del equipo que no haya sido aprobado expresamente por Bosch podría invalidar la autoridad del usuario para utilizar el equipo. Para obtener información adicional o hablar con un representante, póngase en contacto con la oficina de Bosch Security Systems más cercana o visite nuestro sitio web en www.boschsecuritysystems.es.

Introducción

FlexiDome VF es una cámara de burbuja para vigilancia discreta que contiene una cámara CCD de 1/3 de pulgada de alto rendimiento con lentes varifocales integrales. La unidad integrada se monta en una caja de registro, en la pared o en el techo. La robusta fabricación de la caja y la burbuja de policarbonato protegen el módulo de la cámara de posibles daños.

La cámara incorpora un sistema de procesamiento digital de señales para tener imágenes de la mejor calidad en todas las condiciones de iluminación. La cámara FlexiDome VF se instala fácilmente y está lista para su uso; constituye la solución ideal para tener imágenes en lugares cerrados con condiciones adversas.

Entre sus características se incluyen:

Domo de policarbonato - Resolución de 540 líneas de TV para las cámaras de color NightSense™ - Menú de configuración en pantalla - Comunicación coaxial bidireccional Bilinx™

La cámara FlexiDome VF está disponible en versiones color y monocromo.

Descripción del número de modelos

FlexiDomeVf monocromo

Número demodelo	VDM-345V03-10	VDM-345V04-10	VDM-345V03-20	VDM-345V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal4-9 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal4-9 mmF1.6-360
Estándar CC	R EIA
Voltaje desuministro	24 Vca, 50 Hz o 12 Vcc 24 V		Vca, 60 Hz o 12 Vcc
Tipo de CCD 1/3"

FlexiDomeVF color

Número demodelo	VDC-445V03-10	VDC-445V04-10	VDC-445V03-20	VDC-445V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal4-9 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal4-9 mmF1.6-360
Estándar Color PAL Color NTSC
Voltaje desuministro	24 Vca, 50 Hz o 12 Vcc 24 Vca, 60 Hz o 12 Vcc
Formato CCD 1/3"

Desembalaje

Desembale y maneje el equipo con cuidado. El paquete contiene:

• Cámara FlexiDome integrada Kit con piezas de montaje
• Manual de instalación

Nota

Si el equipo se ha dañado durante el envío, vuelva a embalarlo en el embalaje original y comuníquelo al agente de transporte o a su distribuidor.

Precaución

La instalación la debe realizar únicamente personal calificado de conformidad con el National Electrical Code de EE.UU. o las normas aplicables en su país.

Desmontaje

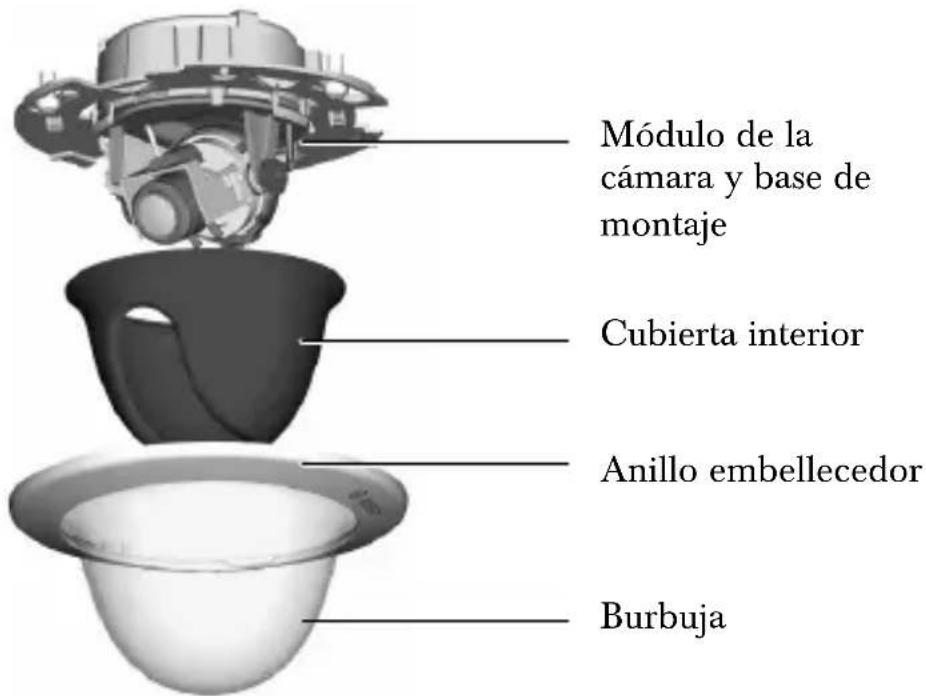

La unidad de cámara/carcasa se compone de las siguientes piezas:

Precaución

El módulo de la cámara es un dispositivo sensible y debe manejarse con cuidado. Procure que no se le caiga cuando desmonte la unidad.

Para desmontar la unidad, realice los siguientes pasos:

• Gire el anillo embellecedor hacia la izquierda para liberarlo de la bayoneta de la base de la cámara.
• Extraiga el anillo embellecedor con la burbuja.
• Extraiga la cubierta interior separándola de la base.

Montaje de la unidad

Puede montar la unidad de distintas maneras en función del tipo de superficie, de si va a usar una caja de registro o de la parte trasera o lateral (montaje en superficie), en que vaya a realizar la conexión.

Precaución

La instalación la debe realizar únicamente personal calificado de conformidad con el National Electric Code de EE.UU. o las normas aplicables en su país.

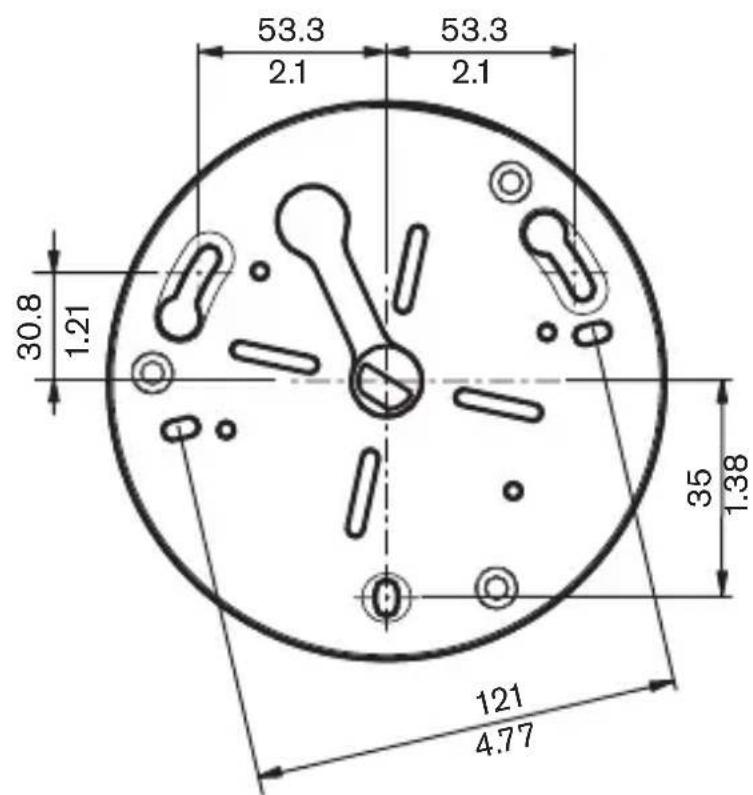

Si la unidad se monta en superficie, utilice la caja de montaje en superficie (VDA-445SMB) que se adquiere por separado y monte la unidad en la base.

Sugerencias

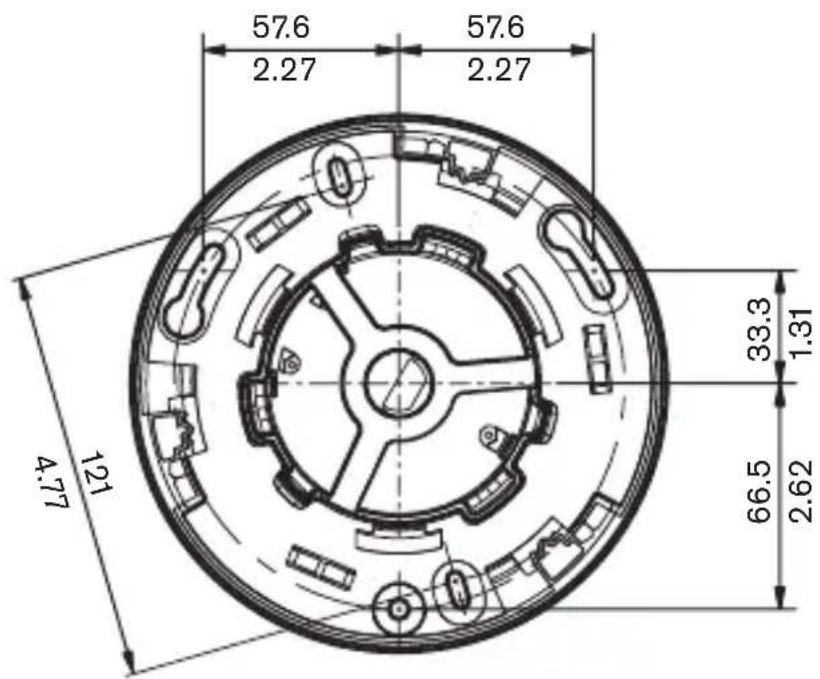

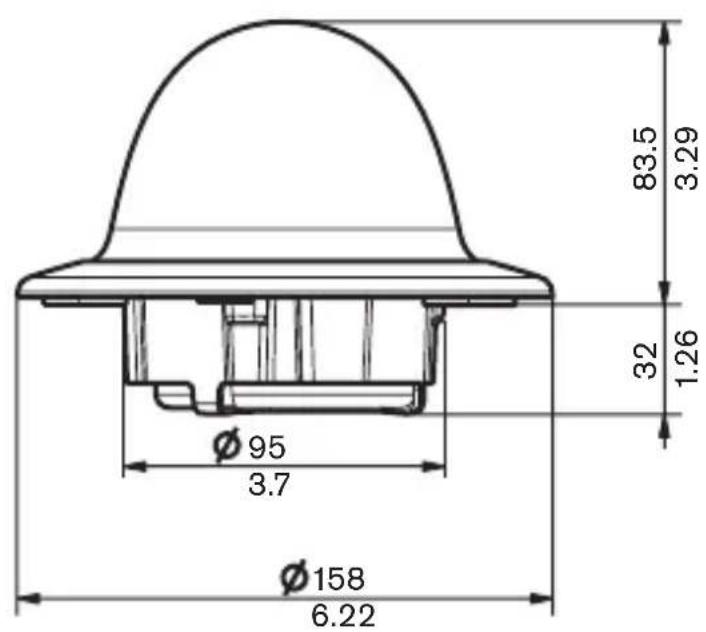

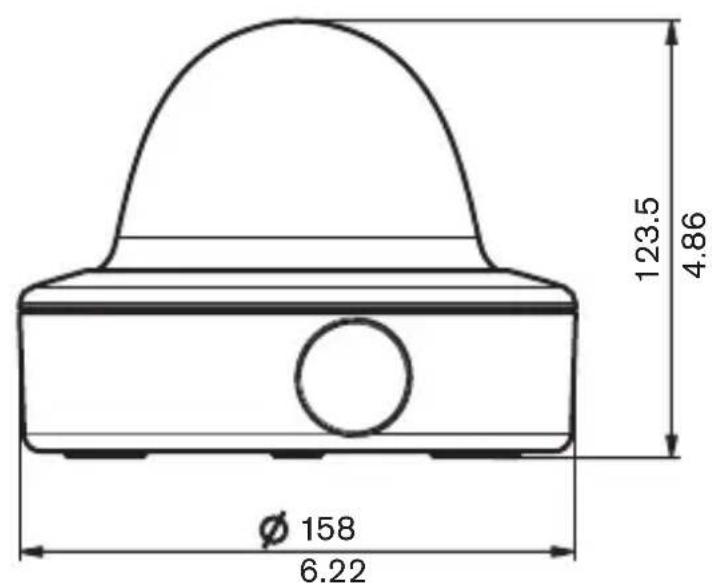

• Consulte la ilustración de las dimensiones para localizar la posición exacta de los orificios para tornillos y el orificio de entrada para los cables.
• Atornille parcialmente dos tornillos de los orificios principales y utilícelos para colgar la cámara de forma temporal, mientras se realizan las conexiones.

Las siguientes figuras muestran las distintas maneras de montar la unidad.

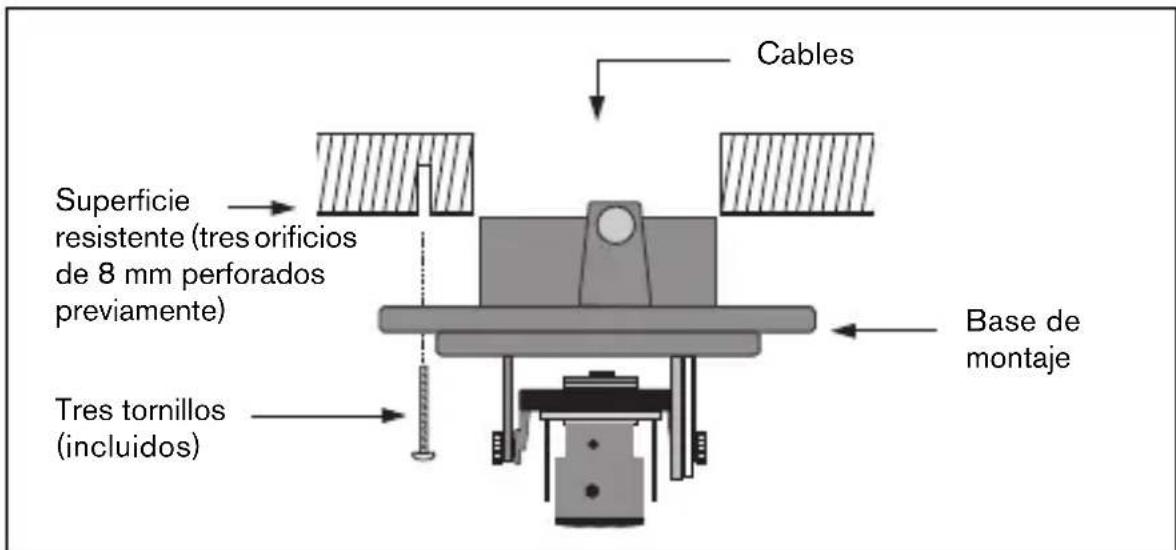

Figura 1 Conexión trasera: superficie con huecos

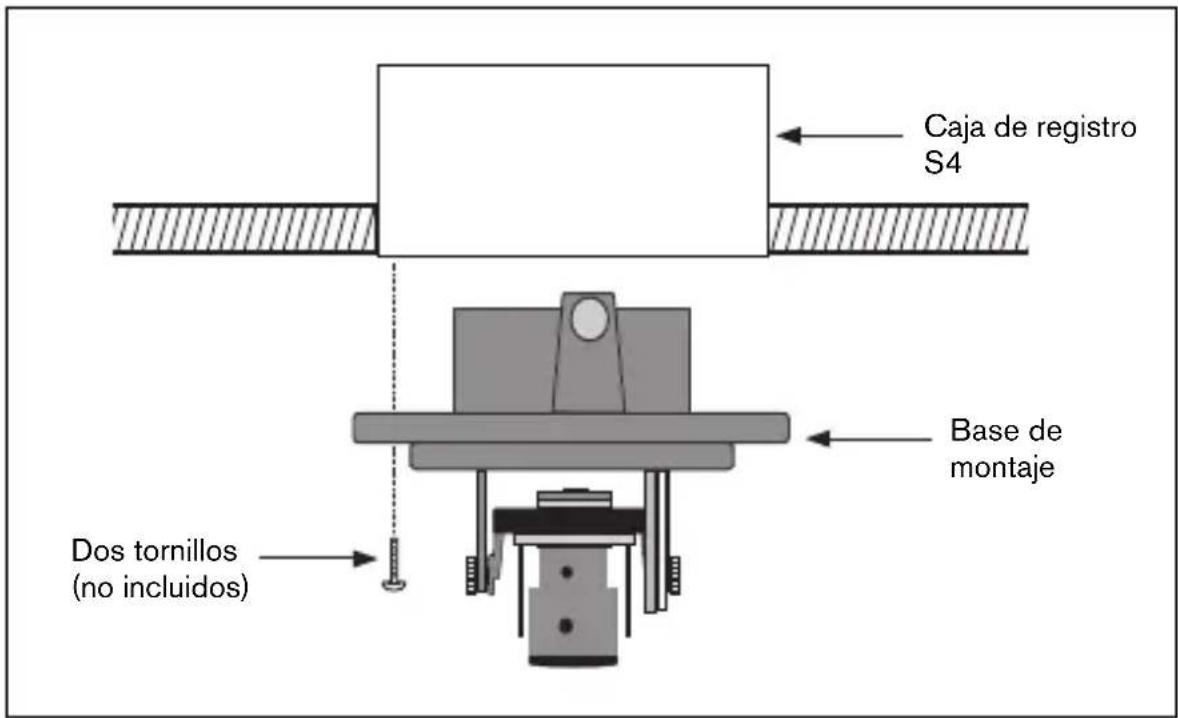

Figura 2 Conexión a una caja de registro (4S)

Figura 3 Montaje en superficie: conexión lateral

Figura 4 Montaje en superficie: conexión trasera

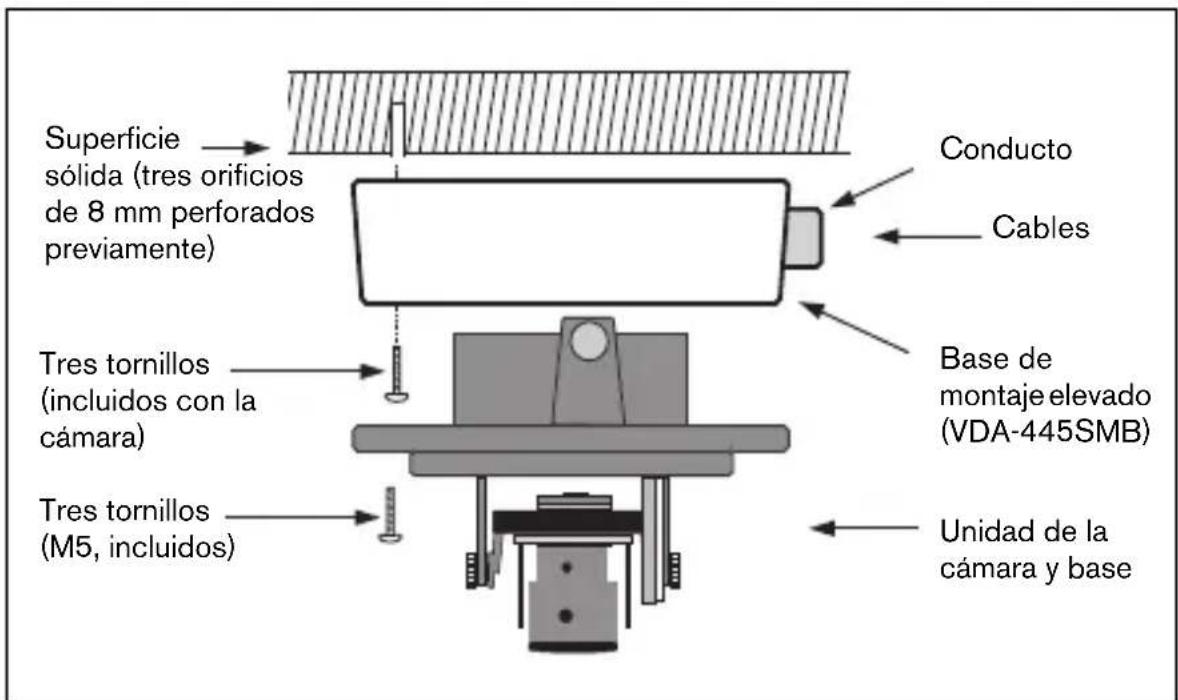

Montaje elevado

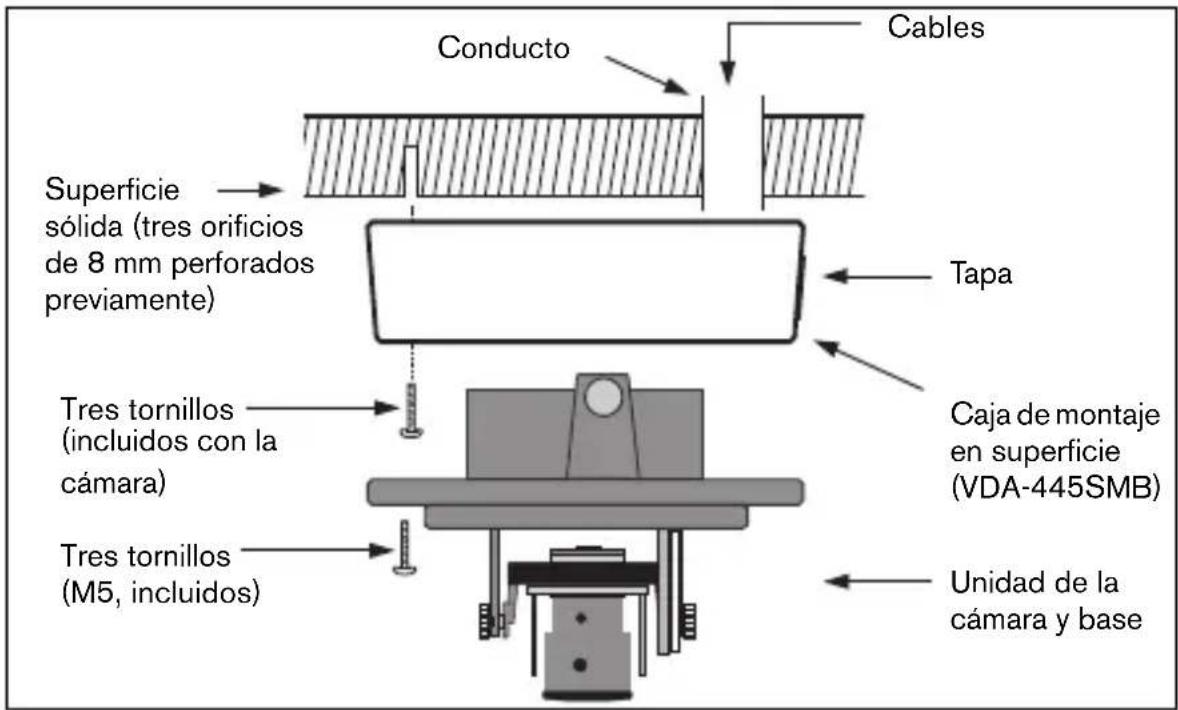

Al utilizar la caja de montaje en superficie:

• Si la conexión es lateral, extraiga la cubierta de la entrada lateral. Si la conexión es trasera, retire la cubierta en su lugar.
• Una el conductor a la base de montaje. Realice la conexión en el interior de la cubierta de montaje.

Conexión y configuración

Conexiones de cable y video

El cableado tiene un conector BNC para añadir el cable coaxial del video (con conductor BNC macho) y dos cables pelados de bajo voltaje para la conexión a un conector de alimentación. (Hay disponible un accesorio adaptador UTP para que se pueda conectar un cable de video UTP al conductor BNC.)

Precaución

Antes de empezar, asegúrese de desconectar la alimentación del cable que va a instalar en la unidad. Asegúrese de que la unidad es del tipo de voltaje adecuado para la corriente de alimentación que se está utilizando.

La forma más sencilla de conectar los cables de alimentación de bajo voltaje y la conexión de video es la siguiente:

• Pase las conexiones de montaje por el orificio para cables de la superficie de forma que queden colgadas sin problemas.
• Introduzca dos tornillos parcialmente en los orificios perforados previamente.
• Cuelgue temporalmente la base de montaje con un solo tornillo por uno de los orificios principales e inclínela ligeramente para acceder a las conexiones de los cables.
• Conecte el conductor BNC del módulo de la cámara al cable coaxial de video.
• Conecte los cables de alimentación pelados al conector de alimentación.

Nota

Para alimentación de CC, la polaridad no es importante. En el caso de alimentación de CA, intente tener una polaridad de cables homogénea en los diferentes sistemas de cámara para impedir el movimiento de barrido de la imagen al pasar de una cámara a otra.

• Vuelva a pasar las conexiones por el orificio para cables de la superficie. Fije la base de montaje a la superficie con tres tornillos.

Configuración de la cámara

Puede conectar un monitor al conductor de miniatura de 2,5 mm que se encuentra en la tarjeta de circuitos impresa para configurar la cámara. Este conductor proporciona una señal de video compuesto (con sincronización). Existe un cable opcional (código número S1460) para realizar esta conexión.

Colocación de la cámara

La posición predeterminada de la cámara es aquella en la que la parte superior de la imagen coincida con la indicación TOP.

Precaución

Los sensores de imagen CCD son muy sensibles y precisan de un cuidado especial para un rendimiento adecuado y una larga duración. No los exponga a la luz directa o a focos brillantes, independientemente de que esté o no en funcionamiento. Evite luces brillantes en el camino de visión de la cámara.

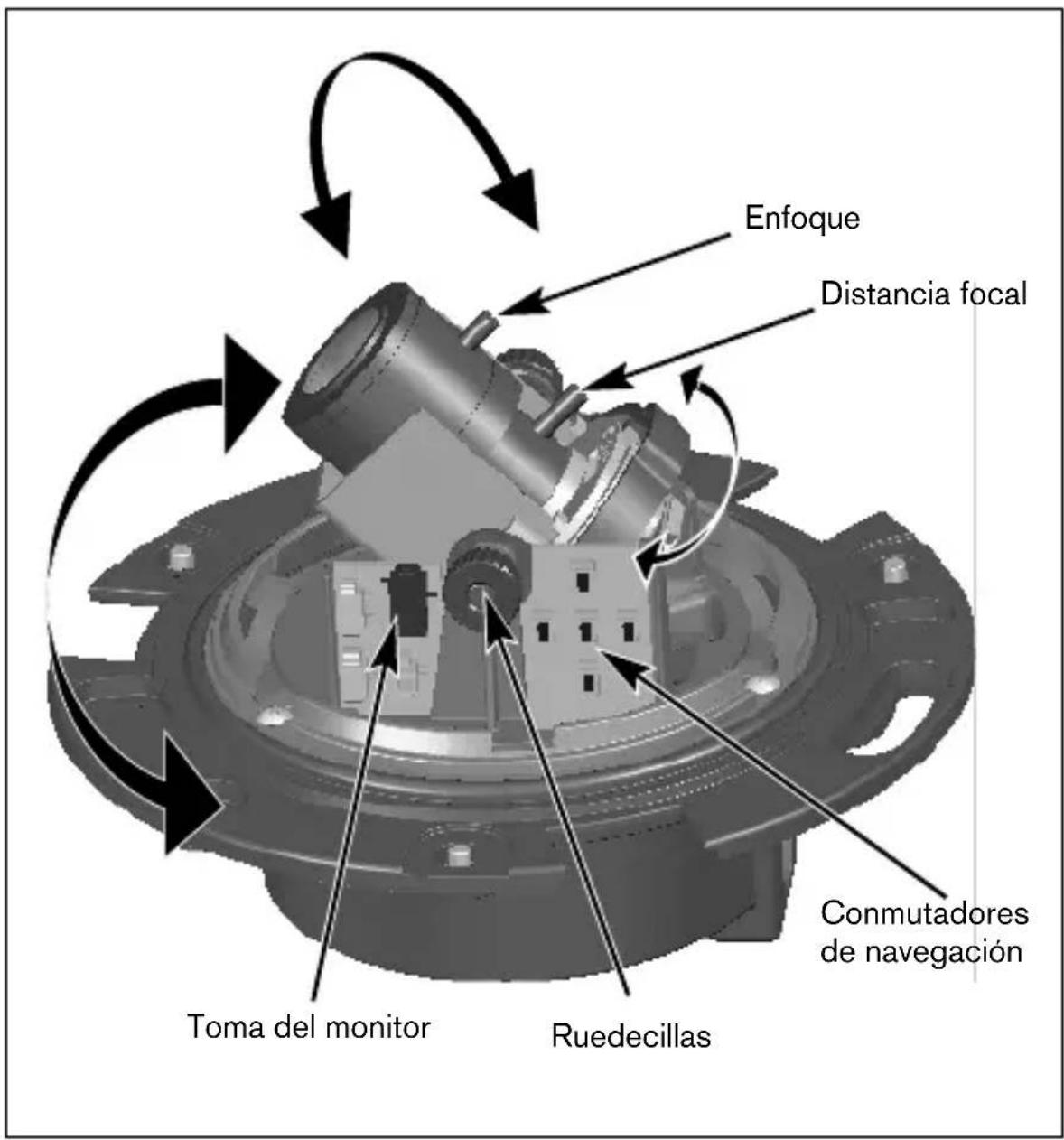

Es posible ajustar la posición del módulo de la cámara en tres ejes. Al ajustar la posición de la cámara, asegúrese de que la imagen que aparece en el monitor esté nivelada. Realice los siguientes pasos para ajustar la cámara a la posición deseada:

• Para un ajuste horizontal (giro), gire el módulo de la cámara por la base. No la gire más de 360 grados.
• Para un ajuste vertical (inclinación), afloje los tornillos de mariposa, coloque la cámara y, a continuación, apriete los tornillos con cuidado para fijarla.
• Para obtener un horizonte horizontal (en techos inclinados o soporte de pared), gire la base de la lente según sea necesario para alinear la imagen que aparece en el monitor. No la gire más de 340 grados.

Distancia focal y enfoque

• Para establecer el campo de visión de la lente varifocal, afloje el tornillo de distancia focal y gire el mecanismo hasta que el campo de visión deseado aparezca en el monitor. (La imagen se desenfoca.)
• Afloje el tornillo de enfoque y gire el mecanismo hasta que la imagen quede bien enfocada en el monitor.
• Vuelva a apretar.
• Repita estos dos ajustes hasta que la imagen deseada esté enfocada.
• Apriete también los tornillos.

Verifique que la imagen permanece enfocada cuando se coloca la burbuja en su lugar. Vuelva a enfocar si es necesario.

Cierre de la unidad

Cuando haya establecido la posición de la cámara y todos los ajustes, cierre la unidad.

• Coloque la cubierta interior en su lugar alineando la aleta con el soporte de la base.
• Coloque el anillo embellecedor con la burbuja sobre la base. (Si es necesario, limpie la superficie con un paño suave.)
• Fije el anillo embellecedor a la base de la cámara girándolo hacia la derecha.

Configuración avanzada

Normalmente, FlexiDome VF proporciona imágenes óptimas sin necesidad de realizar ajustes adicionales. No obstante, dispone de diversas opciones de configuración avanzada para obtener los mejores resultados en condiciones especiales. Existen dos menús: un menú Main y un menú Installer.

El menú Main permite seleccionar y configurar las funciones de mejora de imágenes para cada modo. Si no está satisfecho con los cambios, puede restaurar los valores predeterminados del modo.

La CAMARA dispone además del menú Installer en el que se pueden definir los parámetros de instalación.

Los menús Main e Installer poseen opciones que se pueden seleccionar directamente, así como submenús para una configuración más avanzada.

Acceso y desplazamiento por los menús

Se utilizan cinco teclas para el desplazamiento por los diferentes menús. Para acceder a los nombres de configuración, pulse la tecla de selección de menú (CTL). Aparece el menú principal (Main) en la visualización en pantalla (OSD). Utilice las teclas de flecha para desplazarse.

Si el enlace de comunicación Bilinx™ está activo, los botones de la CÁMARA estarán desactivados. Asimismo, puede configurar Bilinx™ para que los botones de la CÁMARA permanezcan desactivados aun cuando Bilinx™ no controle la CÁMARA de forma activa. De esta forma, se evita la modificación no autorizada de la configuración de la CÁMARA.

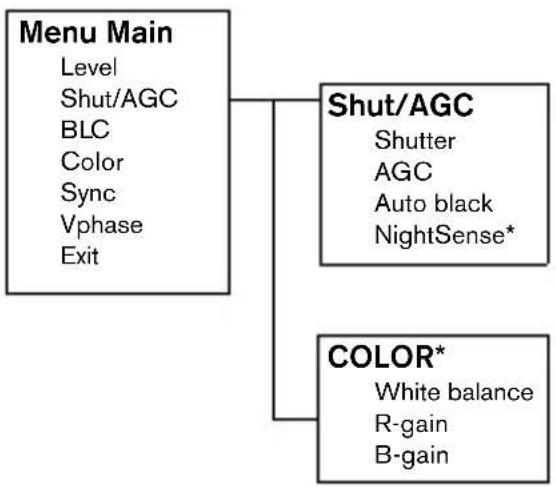

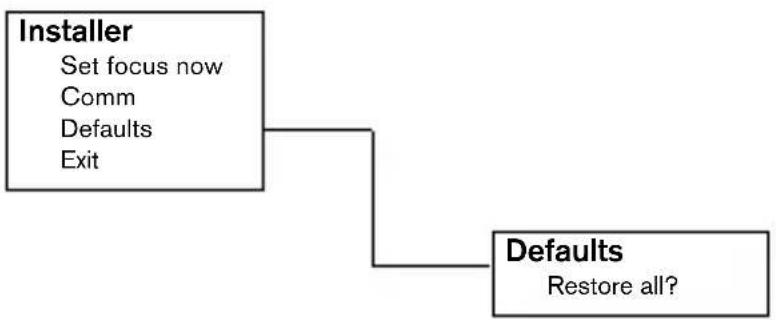

Estructura de menús

* Sólo en la versión de color de la cámara.

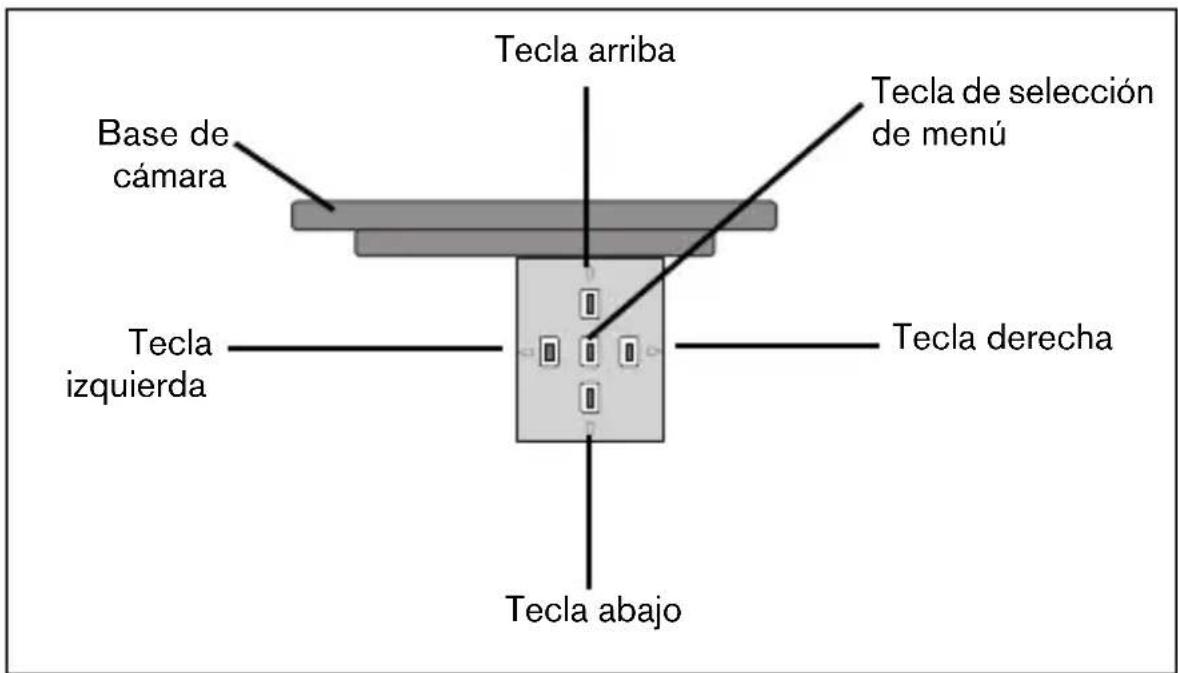

Instrucciones de desplazamiento por los menús Uso de las 5 teclas

• Pulse la tecla de selección de menú para acceder a los nombres o para desplazarse al menú anterior o al siguiente.
• Pulse la tecla de selección de menú aproximadamente 1,5 segundos para abrir el menú Installer.
• Utilice las teclas arriba y abajo para desplazarse hacia arriba o hacia abajo en un menú.
• Utilice las teclas izquierda y derecha para desplazarse por las opciones o para definir los parámetros.
• En un menú, si se pulsa dos veces con rapidez la tecla de selección de dato, se restablece el valor predeterminado de fábrica de la opción seleccionada.
• Para cerrar todos los menús a la vez desde cualquiera de ellos, seleccione la opción Exit y mantenga pulsada la tecla de selección de menú hasta que este desaparezca.

Menú principal

Función Selectación Descripción
LEVEL -15 - 0 - +15 Permite ajustar el nivel de salute de video.
SHUT/AGC	Seleeactionar submenú	Permite acceder al menu Shutter/Automatic Gain Control.
BLC ON, OFF Si el valor es ON,	se optimiza el nivel de video del area seleccionada de la imagen. Es posible que las partes situadas fuera de dicha/aarea sufran una subexposacion o sobreexpoxidacion (es algo normal).
COLOR* ATV	ATB HOLD Seleeactionar submenú	Permite acceder al menu de color.
SYNC LINE LOCK	INTERNAL	Selección LINE LOCK para sincronizar la cármara con la Frequencia de la alimentación. Selección INTERNAL para utilizesla con la sincronizacion interna (seleeactionada automatisticamente con la CC).
VPHASE	0, 2, ... 358°	Permite ajustar la transferencia de fase vertical (cuando se enquiryra en modo LINE LOCK y se detecta una Frequencia de alimentacion valida).
EXIT Permite	salir del menú.

• Sólo en la versión de color de la cámara. Si una cámara de color está en modo monocromo, se desactivarán todas las opciones de menú relacionadas con el color y no se podrá acceder a ellas.

Submenú Shutter/AGC

Función Selectación		Descripción
SHUTTER AES, FL		AES (obturador automatístico): la*camera define automatísticamente la velocidad optima del obturador. • FL: modo sin destellos que evita interferencias de fuentes de luz (sólo se recomienda su uso con lentes DC iris o Autoiris).
AGC	ON/OFF	Automatic gain control.
AUTOBLACK	ON/OFF	Autblack incrementa la visibiliad de los detailles automatísticamente.
NIGHTSENSE*	AUTO FORCED OFF	Nightsense™ amplía el rendimiento de la*cárma en condiciones de poca luz. •En modo AUTO,la*cármaalla video monocromo en conditiones de poca luz automática. •En modo FORCED,la*cármamantiene el funciramente en video monocromo de alta sensibilitad.
EXIT Permite salir del menu.

• Sólo en la versión de color de la cámara.

Nota

Si se activa NightSense™, es posible que aparezcan ruidos o puntos en la imagen. Se trata de la respuesta normal de la cámara.

Si una cámara de color está en modo monocromo, se desactivarán todas las opciones de menú relacionadas con el color y no se podrá acceder a ellas.

Submenú Color*

Función Selectación
WHITE BALANCE	ATW AWB HOLD	·ATW: el ajuste automatico del equilibrio de blancos permite a la*camara realizar ajustes de forma constante para Obtener una reproduccion en color óptima. ·AWB HOLD: permiteponer la funciona ATW en modo suspendido y guarda la configuracion de color.
RED gain** -5	-0 - +5 Desplaza	la alineacion de+puntos blancos de fábrica (la reduccion de rojo introduce más cian).
BLUE gain**	-5 - 0 - +5 Desplaza	la alineacion de+puntos blancos de fábrica (la reduccion de azul introduce más amarillo).
EXIT Permite	salir del menu.

• Sólo en la versión de color de la cámara. ** Sólo es necesario cambiar el desplazamiento de puntos blancos en escenas con condiciones especiales.

Ajustes de instalador

Menú Install

Función Selectación Descripción
SET FOCUS NOW		Fuerza la lente para que abra el iris por Completely. Ajusta el foco de la lente en el momento.
COMM ON, OFF Activa o desactiva la communicator Bilinx.
DEFAULTS Selectacionesar submenú	Permite devolver todos los ajustes para todos los modos a los values predeterminados definidos en fábrica.
EXIT Permite salir del筷.

Procedimiento de ajuste de lente DC iris:

1. Afloje el tornillo de bloqueo del foco.
2. Se resalta SET BACK FOCUS NOW en el menú.
3. Gire el dispositivo de ajuste del lazo según sea necesario.
4. Apriete el tornillo de bloqueo del foco.
5. Salga de la selección del menú.

Submenú Defaults

Función Selección Descripción
ALL DEFAULTS
Permitte restuarar los values predeterminados definidos en fábrica. Se muestra una pantalla de confirmación. Tras 5 segundos, la CAMERA optimiza laImagen después de un reajuste del modo.
EXIT Permite	salir del筷.

Comunicación del control de cámara

Esta cámara está equipada con un transceptor de comunicaciones coaxial. Junto con VP-CFGSFT, la cámara se puede liberar del cable coaxial. Se puede acceder a todos los menús de forma remota, lo que proporciona un control total de la cámara. Con este sistema también es posible desactivar las teclas locales de la cámara. Para evitar la pérdida de comunicación en una cámara instalada, la selección Communication ON/OFF no está disponible al utilizar el mando a distancia. Solo se puede acceder a esta función con los botones de la cámara.

Especificaciones técnicas

Número demodelo	VDC-445V0x-10	VDC-445V0x-20	VDC-345V0x-10	VDC-345V0x-20
Estándar PAL NTSC CCIR EIA
Pixeles activos 75	2x582 768x492 752x582 768x492
Illuminaciónminima	< 1,0 lux< 0,4 lux (NightSense activado)		< 0,2 lux
Resolución 540 lineas de TV 570 lineas de TV
Tensión del alimentaciónnominal	24 VCA o 12 VCC12-28 VCA (50/60 Hz)11-36 VCC

Todas las versiones

Sensor de imágenes CCD interlineal
S/R > 50 dB
Salida de video 1 Vpp, 75 ohmios
Sincronización Selección interna o por sincronismo de linea
Obturator	Posibiliad de selección obturador electrónico automático (AES) (de 1/60 (1/50) a 1/100000) o sin destellos (Flickerless)
Reforzimiento de contraste (Auto black)	Posibiliad de selección entre activado (On) y desactivado (Off)
AGC	Posibiliad de activar (20 dB) o desactivar el control automático de ganancia (AGC)
Contorno (Contour)	Mejora de la nitidez
BLC	Posibiliad de selección entre activado (On) y desactivado (Off)
Equilibrio de blancos* (White Balance)	Automático de 2500 a 9000 K (con modo suspendido del equilibrio automático de blancos, AWB)
Lente	Varifocal con DC-iris integrada
Consumo de electricidad	< 5 W
Dimensiones	58 x 66 x 122 mm
Peso	550 g
Temperatura de funciona bajo	De -10° a 45 °C
Controles	Visualización en pantalla (OSD) con tecla multifunción

Dimensiones en mm

Dimensiones con la caja de montaje en superficie (mm)

Accesorios

Transformadores de alimentación

• TC1334 120 VCA, 60 Hz - 24 VCA, 30 VA
• TC120PS 120 VCA, 60 Hz - 15 VCC, 9 VA TC220PSX-24 220 - 240 VCA, 50/60 Hz - 24 VCA, 30 VA
• TC220PS 220 - 240 VCA, 50/60 Hz - 15 VCC, 9 VA

Módulo de interfaz:

• VP-CFGSFT Módulo de interfaz de comunicaciones Bilinx™ y software

FlexiDome Manual de instalación

ES|98

INSTRUCCIONES DE SEGURIDAD

Peligro

Medidas de seguridad importantes

La cámara FlexiDome VF está disponible en versiones policromática y monocromática.

FlexiDome VF monocromática

Tipos VDM-	345V03-10	VDM-345V04-10	VDM-345V03-20	VDM-345V04-20
Lente VDM-	345V03-10	VDM-345V04-10	VDM-345V03-20	VDM-345V04-20
Standard CCIR EIA
Tensão de alimentação	24 Vac, 50 Hz ou 12 Vdc 24		Vac, 60 Hz ou 12 Vdc
Tipo CCD 1/3	pol.

FlexiDome VF policromática

Tipos VDC-	445V03-10	VDC-445V04-10	VDC-445V03-20	VDC-445V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal4-9 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal4-9 mmF1.6-360
Standard PAL a cores NTSC a cores
Tensão de alimentação	24 Vac, 50 Hz ou 12 Vdc 24		Vac, 60 Hz ou 12 Vdc
Formato CCD 1/3 pol.

Desembalaje

Procedimiento de ajuste de la lente de diafragma DC:
