VDC445V0910S - Überwachungskamera BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Farb- oder Schwarzweiß-Überwachungskamera
Marke	Bosch
Modell	VDC445V0910S

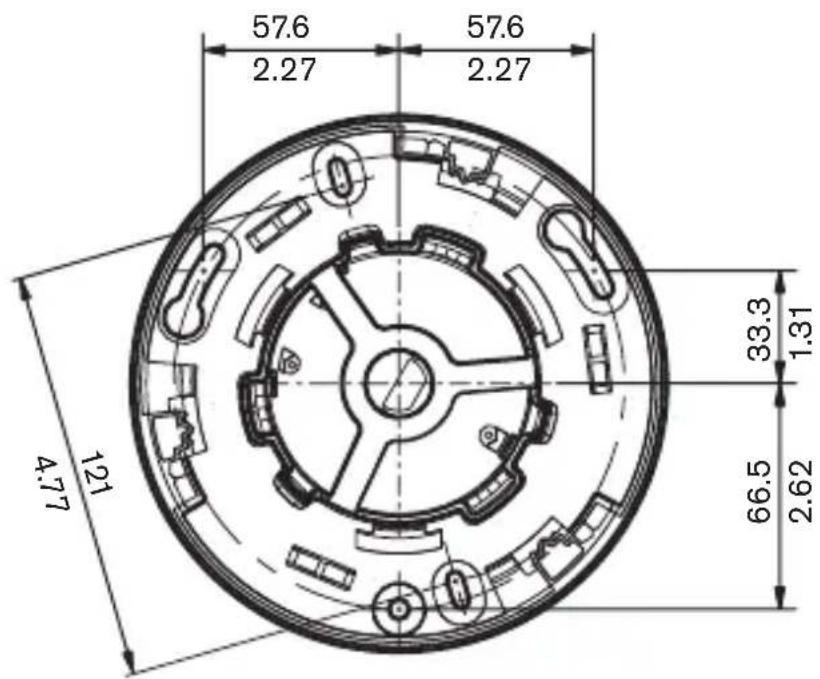

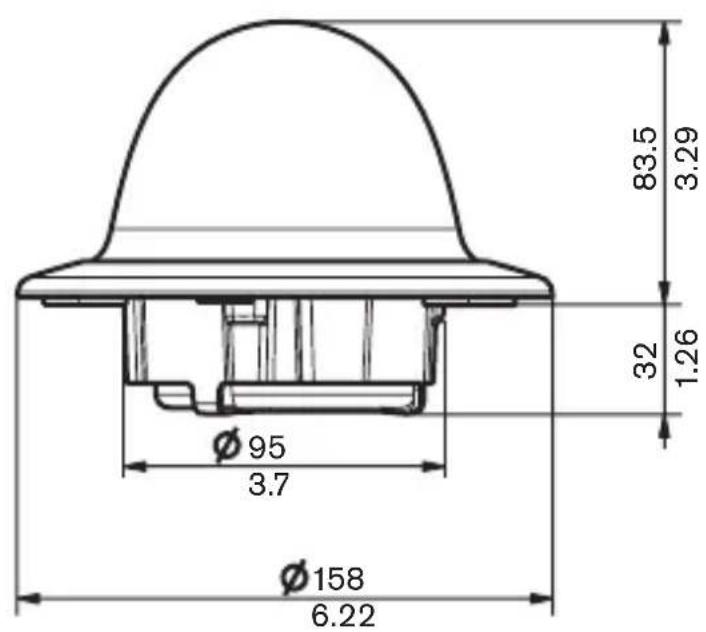

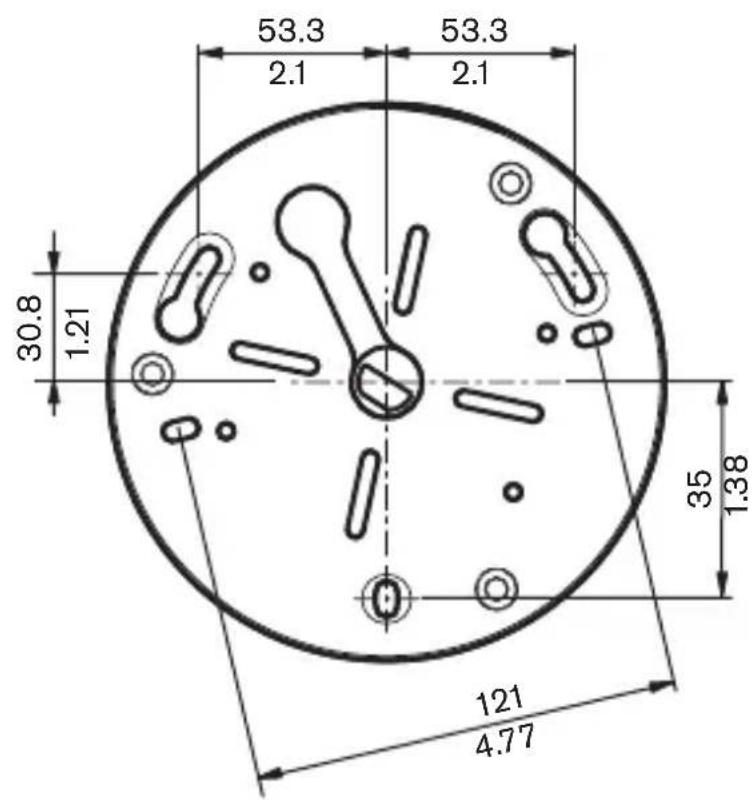

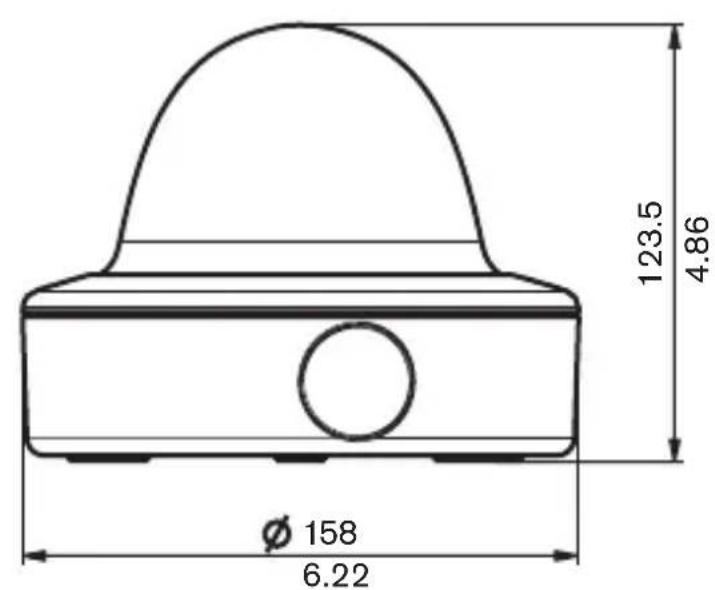

Abmessungen (H x B x T)	58 x 66 x 122 mm
Gewicht	550 g
Stromversorgung	24 V AC, 50/60 Hz oder 12 V DC (SELV Klasse 2)
Sensor	CCD 1/3" mit Interline-Transfer
Auflösung	540 Zeilen (PAL) oder 570 Zeilen (NTSC)
Minimale Beleuchtung	< 1,0 Lux (Farbe); < 0,4 Lux mit NightSense
Videoausgang	1 Vss, 75 Ohm an BNC
Objektiv	Varifokal-Objektiv mit DC-Iris (2,6-6 mm F1.4 oder 4-9 mm F1.6)
Hauptfunktionen	NightSense, Bilinx, OSD-Menü, Gegenlichtkompensation, Weißabgleich
Wartung und Reinigung	Reinigen Sie die Kuppel mit einem weichen, trockenen Tuch
Sicherheit	Installation durch qualifiziertes Personal; vor Wartung vom Netz trennen; SELV-Stromversorgung verwenden
Ersatzteile und Zubehör	Aufputz-Montagegehäuse VDA-445SMB, Kabel S1460
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Reparatur einem Fachmann überlassen
Betriebstemperatur	-10 °C bis 45 °C
Leistungsaufnahme	< 5 W

Häufig gestellte Fragen - VDC445V0910S BOSCH

Wie installiere ich die Bosch-Kamera VDC445V0910S?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Verwenden Sie das mitgelieferte Montageset und befolgen Sie die Anweisungen im Handbuch. Die Kamera kann an der Wand oder Decke montiert werden, mit Anschluss von hinten oder seitlich. Stellen Sie sicher, dass die Stromversorgung vor dem Anschließen der Kabel ausgeschaltet ist.

Welche Versorgungsspannung wird benötigt?

Die Kamera arbeitet mit 24 V AC (50/60 Hz) oder 12 V DC. Verwenden Sie eine SELV Klasse 2-Stromversorgung gemäß EN/UL 60950.

Wie stelle ich Fokus und Zoom ein?

Lösen Sie die Einstellschrauben für Brennweite und Fokus. Passen Sie das Sichtfeld und die Schärfe auf einem Monitor an, dann ziehen Sie die Schrauben wieder fest. Für ein DC-Iris-Objektiv verwenden Sie das Menü Installateur, um die Blende vor der Einstellung zu öffnen.

Was tun, wenn das Bild dunkel oder unscharf ist?

Überprüfen Sie die Menüeinstellungen: Aktivieren Sie die automatische Verstärkungsregelung (AGC) und NightSense für schwache Beleuchtung. Reinigen Sie die Kuppel mit einem weichen Tuch. Wenn das Bild unscharf bleibt, führen Sie den Fokus erneut durch.

Verfügt die Kamera über Nachtsicht?

Ja, dank der NightSense-Funktion. Im Automatikmodus schaltet sie auf Schwarzweiß um, um die Empfindlichkeit zu verbessern. Die minimale Beleuchtung beträgt 0,4 Lux bei aktiviertem NightSense.

Wie greife ich auf das Konfigurationsmenü zu?

Drücken Sie die Menü-/Auswahltaste (Mitte), um das Hauptmenü zu öffnen. Verwenden Sie die Pfeiltasten zur Navigation. Für das Installateur-Menü halten Sie die mittlere Taste etwa 1,5 Sekunden gedrückt.

Kann ich ein UTP-Kabel anstelle des Koaxialkabels verwenden?

Ja, ein optionaler UTP-Adapter ermöglicht den Anschluss eines UTP-Kabels an den BNC-Anschluss der Kamera.

Wie reinige ich die Kuppel der Kamera?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche der Polycarbonat-Kuppel zu reinigen. Vermeiden Sie abrasive oder flüssige Produkte.

Was tun bei Fehlfunktion?

Trennen Sie die Stromversorgung und wenden Sie sich an einen qualifizierten Reparaturdienst. Öffnen Sie niemals das Gehäuse: Es enthält keine vom Benutzer reparierbaren Teile.

Wo finde ich die vollständige Bedienungsanleitung?

Die Gebrauchsanweisung ist kostenlos als PDF-Download auf notice-facile.com verfügbar. Sie können auch eine Übersetzung anfordern, indem Sie Ihre Sprache auswählen und Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG VDC445V0910S BOSCH

Das Blitzsymbol in einem gleichseitigen Dreieck soll den Benutzer auf nicht isolierte „gefährliche Spannung" im Gehäuse aufmerksam machen, die eventuell stark genug ist, um gesundheitliche Schäden zu verursachen.

Warnung

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Anweisungen für die Bedienung und Instandhaltung (Wartung) in den begleitenden Unterlagen aufmerksam machen.

Vorsicht

Zur Vermeidung von Stromschlägen die Abdeckung (oder Rückseite) nicht entfernen. Geräteinnenteile können vom Benutzer nicht gewartet werden. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungspersonal durchzuführen.

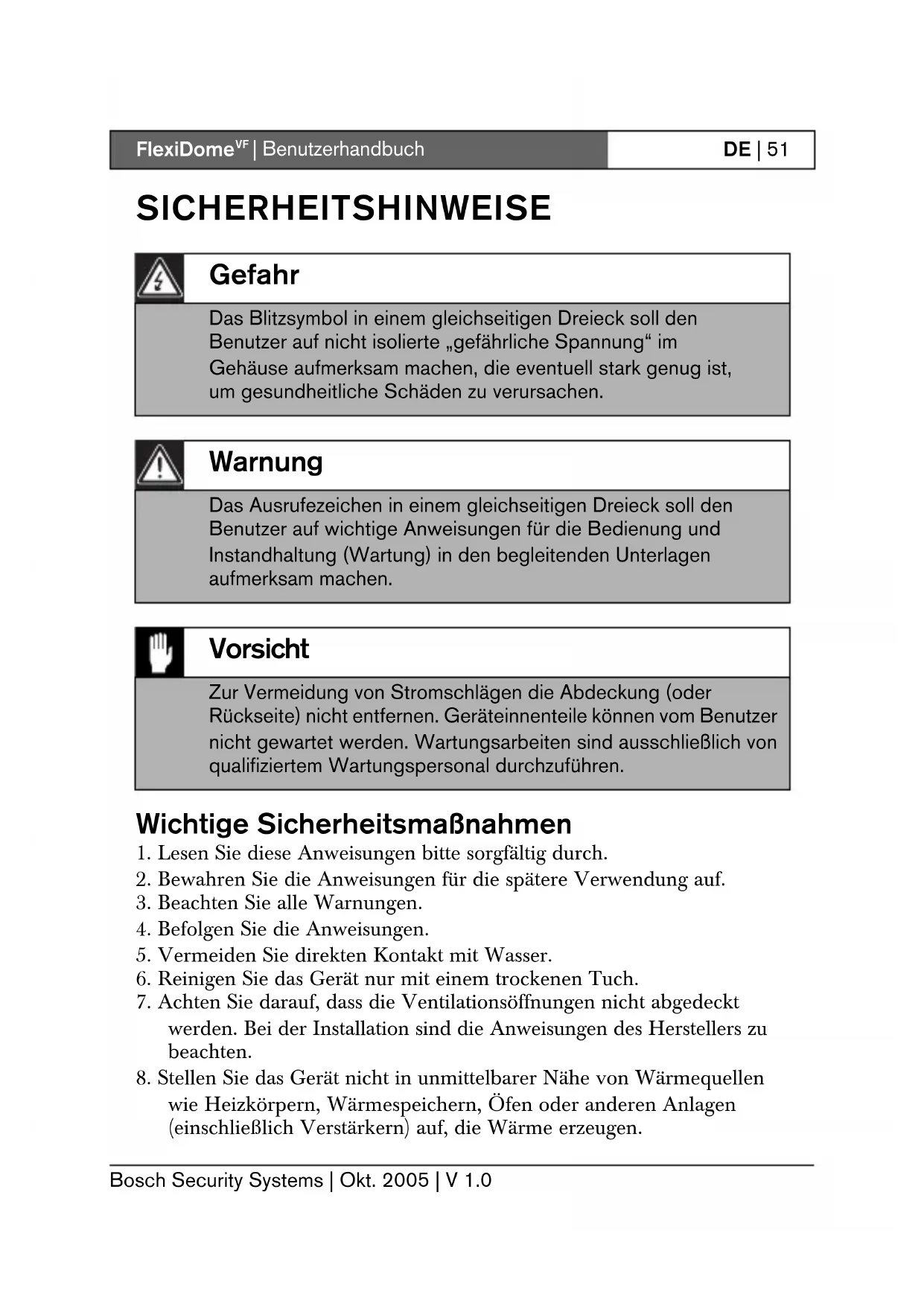

Wichtige Sicherheitsmaßnahmen

1. Lesen Sie diese Anweisungen sorgfältig durch.
2. Bewahren Sie die Anweisungen für die spätere Verwendung auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie die Anweisungen.
5. Vermeiden Sie direkten Kontakt mit Wasser.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Achten Sie darauf, dass die Ventilationsöffnungen nicht abgedeckt werden. Bei der Installation sind die Anweisungen des Herstellers zu beachten.
8. Stellen Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Anlagen (einschließlich Verstärkern) auf, die Wärme erzeugen.
9. Beeinträchtigen Sie die Schutzfunktion des polarisierten oder geerdeten Steckers nicht durch Manipulation am Stecker. Ein polarisierter Stecker hat zwei Kontakte unterschiedlicher Breite. Ein geerdeter Stecker hat zwei Kontakte und einen dritten Erdungsanschluss. Der längere Kontakt beziehungsweise der Erdungsanschluss dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht zur Steckdose am Einsatzort passt, lassen Sie sich von einem Elektriker beraten.
10. Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am Geräteausgang darauf, dass nicht auf das Netzkabel getreten oder dass das Kabel nicht eingeklemmt werden kann.
11. Verwenden Sie ausschließlich vom Hersteller angegebene Verlängerungskabel und entsprechendes Zubehör.
12. Trennen Sie das Gerät vom Stromnetz, wenn ein Gewitter aufkommt oder Sie es für längere Zeit nicht benutzen möchten.
13. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungspersonal durchzuführen. Wartungsarbeiten sind notwendig, wenn die Anlage beschädigt wurde, beispielsweise bei einer Beschädigung des Netzkabels oder -steckers, wenn Flüssigkeiten oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Nässe ausgesetzt war, es nicht einwandfrei funktioniert oder wenn es fallengelassen wurde.
14. Die Elektroinstallation des Gebäudes muss eine Schalttafel mit einem Kontaktabstand von mindestens 3mm zwischen den einzelnen Polen umfassen.

Warnung

Das Gerät darf nicht Regen oder Nässe ausgesetzt werden, um die Gefahr eines Brandes oder Stromschlags zu verringern. Behälter mit Flüssigkeit, wie beispielsweise Vasen, dürfen ebenfalls nicht auf dem Gerät abgestellt werden.

Vorsicht

Das Niederspannungs-Netzteil muss EN/UL 60950 entsprechen. Bei dem Netzteil muss es sich um eine Einheit gemäß SELV-LPS oder SELV - Class 2 (Safety Extra Low Voltage - Limited Power Source) handeln.

FCC-Informationen

Dieses Gerät wurde getestet und entspricht den Beschränkungen für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Beschränkungen sollen angemessenen Schutz gegen schädliche Störungen beim Betrieb in einem Wohngebiet gewährleisten. Dieses Gerät erzeugt und verwendet Funkwellen und kann diese ausstrahlen. Bei unsachgemäßer Installation und Verwendung kann es andere Funkkommunikation stören. Mögliche Störungen in speziellen Installationen können jedoch nicht ausgeschlossen werden. Sollte das Gerät die Funkkommunikation von Radios oder Fernsehgeräten stören, was durch Aus- und Einschalten des Geräts überprüft werden kann, sollte der Benutzer die Störungen anhand einer der folgenden Vorgehensweisen beheben:

• Richten Sie die Empfangsantenne neu aus bzw. stellen Sie sie um.
• Erhöhen Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht vom Empfänger verwendet wird.
• Bitten Sie ggf. den Händler oder einen erfahrenen Radio- und Fernsehtechniker bzw. Informationselektroniker um Hilfe.

Hinweis

Durch Änderungen oder Modifikationen des Geräts, die nicht ausdrücklich von Bosch genehmigt wurden, kann die Benutzerautorisierung für den Betrieb des Geräts erlöschen. Um weitere Informationen zu erhalten bzw. persönlichen Kontakt zu einem Vertreter aufzunehmen, wenden Sie sich bitte an die Bosch Security Systems Niederlassung in Ihrer Nähe oder besuchen Sie unsere Website unter www.boschsecuritysystems.com.

Einführung

Die FlexiDomeVF Kamera ist eine kleine, diskrete Überwachungskuppel, die eine hoch leistungsfähige 1/3-Zoll-CCD-Kamera mit integriertem Varifokalobjektiv umfasst. Die Kuppelkamera kann an einem Schaltkasten, einer Wand oder der Decke montiert werden. Die robuste Bauweise des Gehäuses und die Polykarbonat-Kuppel schützen das Kameramodul vor Schäden.

Die integrierte moderne digitale Signalverarbeitung sorgt für herausragende Bildqualität bei allen Lichtverhältnissen. Wegen ihrer unkomplizierten Installation und Verwendung stellt die FlexiDome ^VF Kamera auch für problematische Aufnahmesituationen im Innenbereich die optimale Lösung dar.

Sie bietet u. a. folgende Funktionen:

• Polykarbonat-Kuppel
• Auflösung von 540 TVL für Farbkameras N i g h t S e n s e ™
• Bildschirmmenü zur Kameraeinrichtung
• Bilinx™ bidirektionale Koaxialkommunikation

Die FlexiDome ^VF Kamera ist als Farb- und Schwarzweißmodell erhältlich.

Überblick - Typennummer

FlexiDomevSchwarzweiB

Typennummer VDM-345V03-10		VDM-345V04-10	VDM-345V03-20	VDM-345V04-20
Objektiv Varifokal	2,6-6 mm	Varifokal	Varifokal	Varifokal
	F1.4-360	4-9 mm	2,6-6 mm	4-9 mm
		F1.6-360	F1.4-360	F1.6-360
Standard CCIR EIA
Betriebsspannung	24 VAC, 50 Hz oder 12 VDC		24 VAC, 60 Hz oder 12 VDC
CCD-Typ 1/3 Zoll

FlexiDomevFarbe

Typennummer VDC-445V03-10		VDC-445V04-10	VDC-445V03-20	VDC-445V04-20
Objektiv Varifokal	2,6-6 mm	Varifokal	Varifokal	Varifokal
	F1.4-360	4-9 mm	2,6-6 mm	4-9 mm
		F1.6-360	F1.4-360	F1.6-360
Standard Farbe PAL Farbe NTSC
Betriebsspannung	24 VAC, 50 Hz oder 12 VDC		24 VAC, 60 Hz oder 12 VDC
CCD-Format	1/3 Zoll

Auspacken

Packen Sie den Inhalt vorsichtig aus, und handhaben Sie das Gerät mit äußerster Sorgfalt. Verpackungsinhalt:

• Integrierte FlexiDome Kamera Befestigungsteile
• Installationshandbuch

Hinweis

Falls das Gerät während des Transports beschädigt wurde, verpacken Sie es wieder in der Originalverpackung, und benachrichtigen Sie den Lieferdienst bzw. Lieferanten.

Vorsicht

Die Installationarf nur von qualifiziertem Kundendienstpersonal gemäß jeweils zutreffenden Elektrovorschriften ausgeführt werden.

Demontage

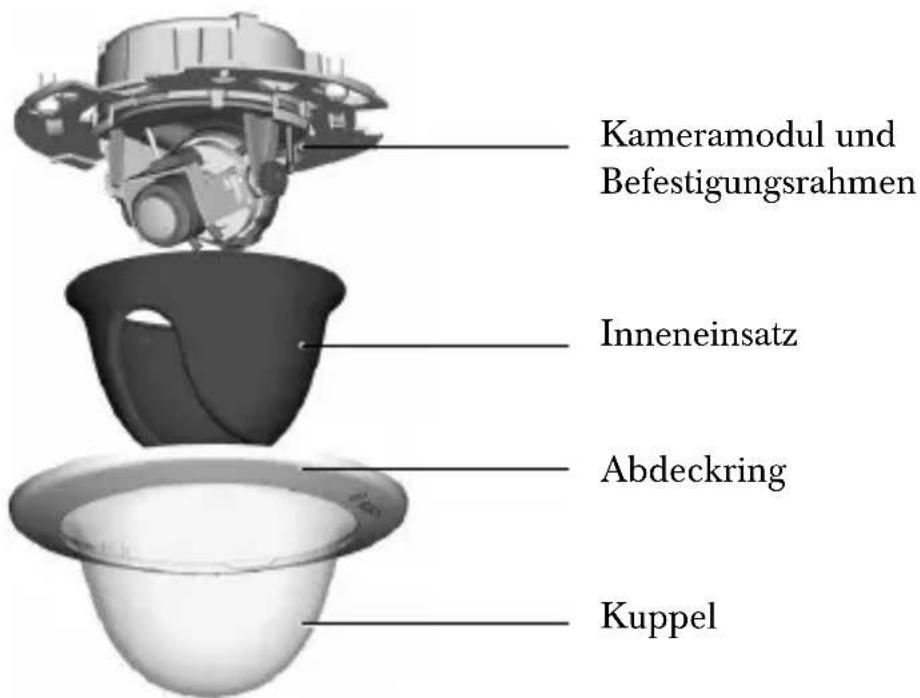

Die Kamera/Gehäuse-Einheit besteht aus den folgenden Teilen:

Vorsicht

Das Kameramodul ist ein empfindliches Gerät und muss mit äußerster Sorgfalt gehandhabt werden. Lassen Sie das Gerät bei der Demontage nicht fallen.

Gehen Sie bei der Demontage folgendermaßen vor:

• Drehen Sie den Abdeckring zur Lösung des Bajonettverschlusses nach links.
• Nehmen Sie den Abdeckring damit Kuppel ab.
• Ziehen Sie den Inneneinsatz vom Befestigungsrahmen ab.

Montage

Das Gerät kann je nach Montagefläche auf entsprechende Art und Weise befestigt werden - abhängig davon, ob ein Schaltkasten verwendet wird oder der Anschluss über die Rückseite oder die Geräteseite erfolgt (Aufputz-Montage).

Vorsicht

Die Installation darf nur von qualifiziertem Kundendienstpersonal gemäß jeweils zutreffenden Elektrovorschriften ausgeführt werden.

Verwenden Sie bei Aufputz-Montage den separat erhältlichen Befestigungsrahmen (VDA-445SMB) zur Montage des Geräts.

Tipps

Die exakte Position der Schraubenbohrungen und der Bohrung für die Kabelzuführung können Sie der Maßzeichnung entnehmen. - Drehen Sie zwei der Schrauben zur provisorischen Befestigung teilweise ein, während Sie die elektrischen Anschlüsse vornehmen.

In den folgenden Abbildungen werden die entsprechenden Befestigungsmöglichkeiten der Kamera dargestellt.

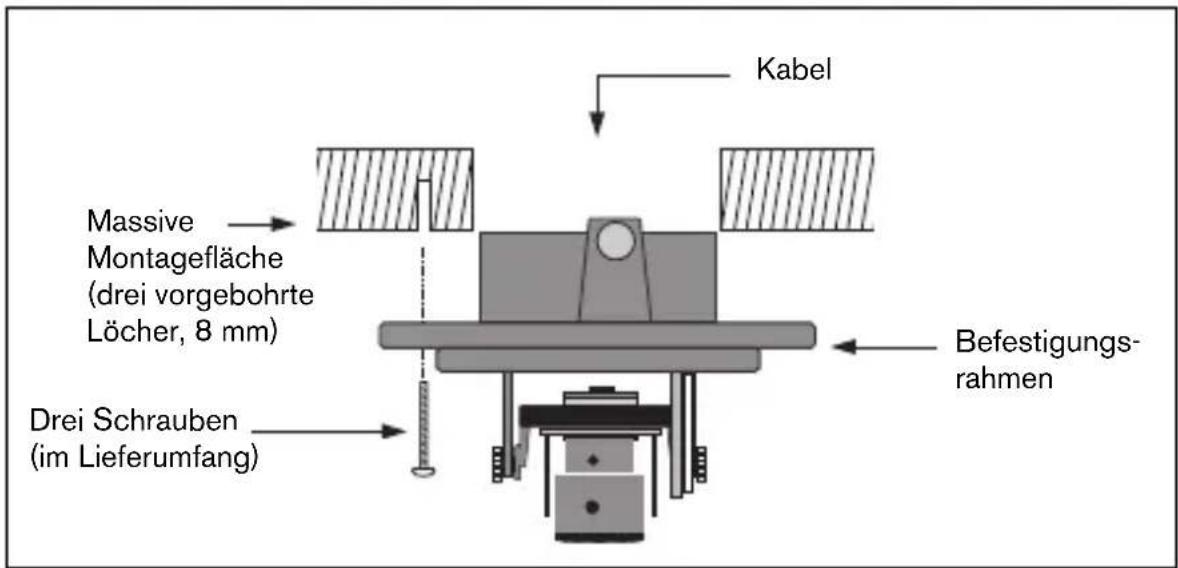

Abbildung 1 Rückseitiger Anschluss - hohle Montagefläche

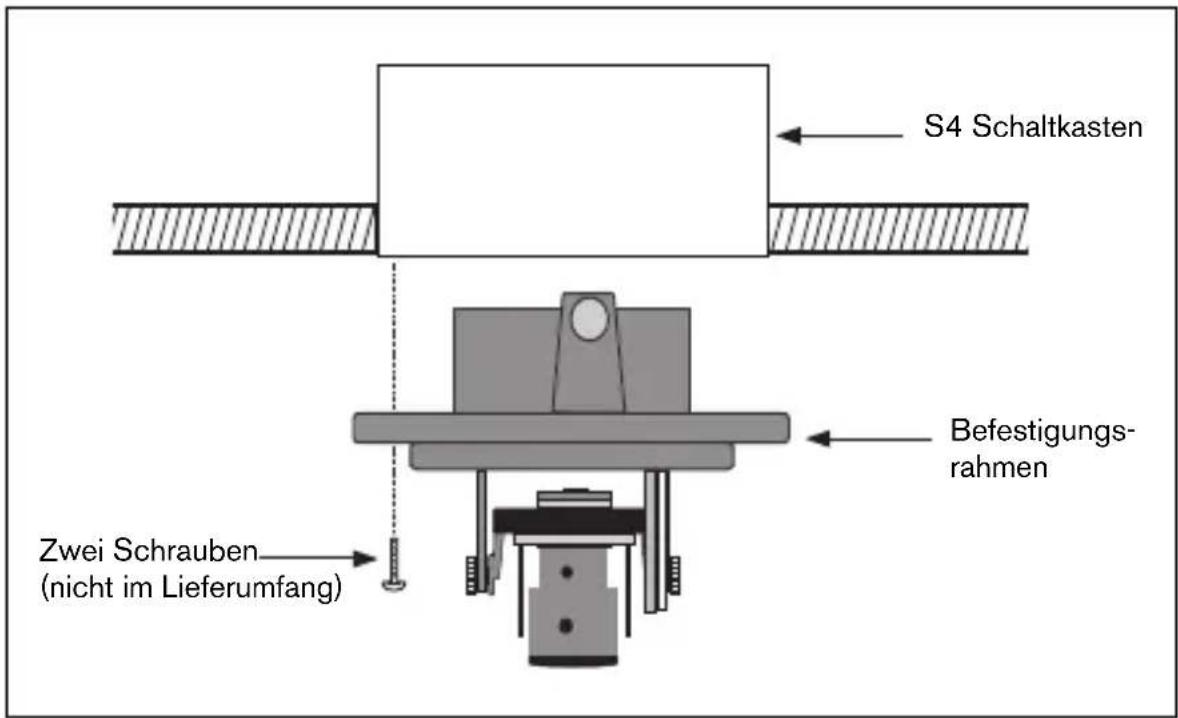

Abbildung 2 Anschluss an einen Schaltkasten (S4)

Abbildung 3: Aufputz-Montage – seitlicher Anschluss

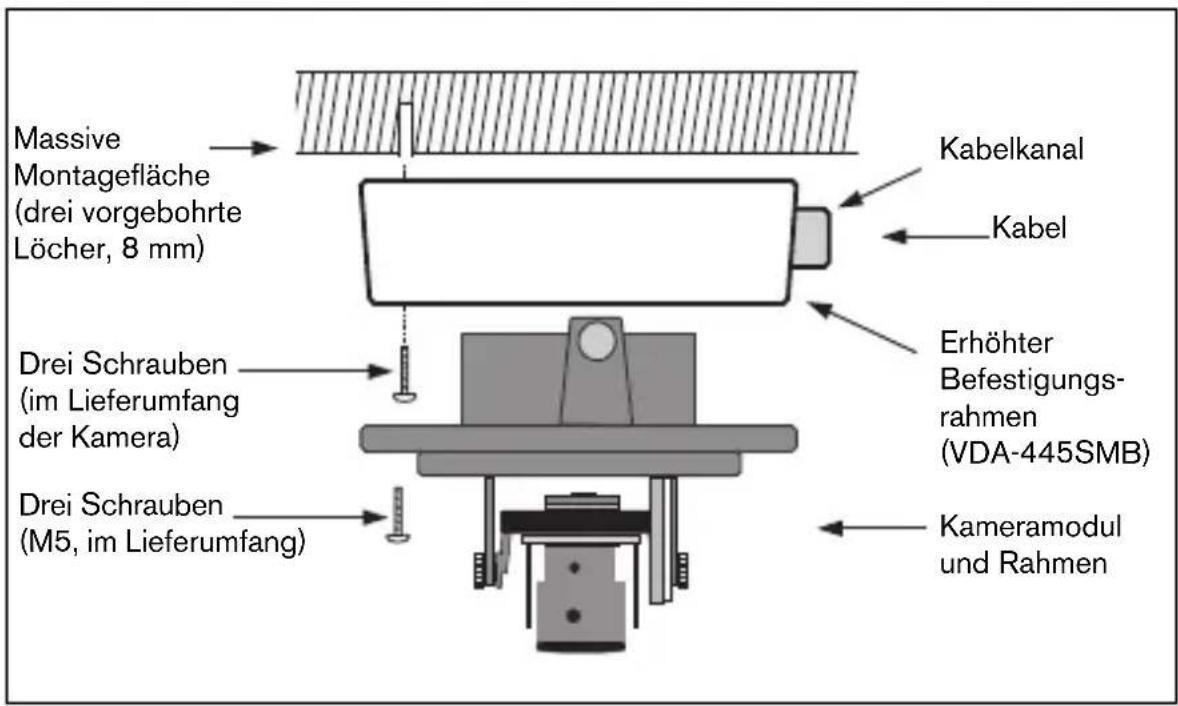

Abbildung 4: Aufputz-Montage – rückseitiger Anschluss

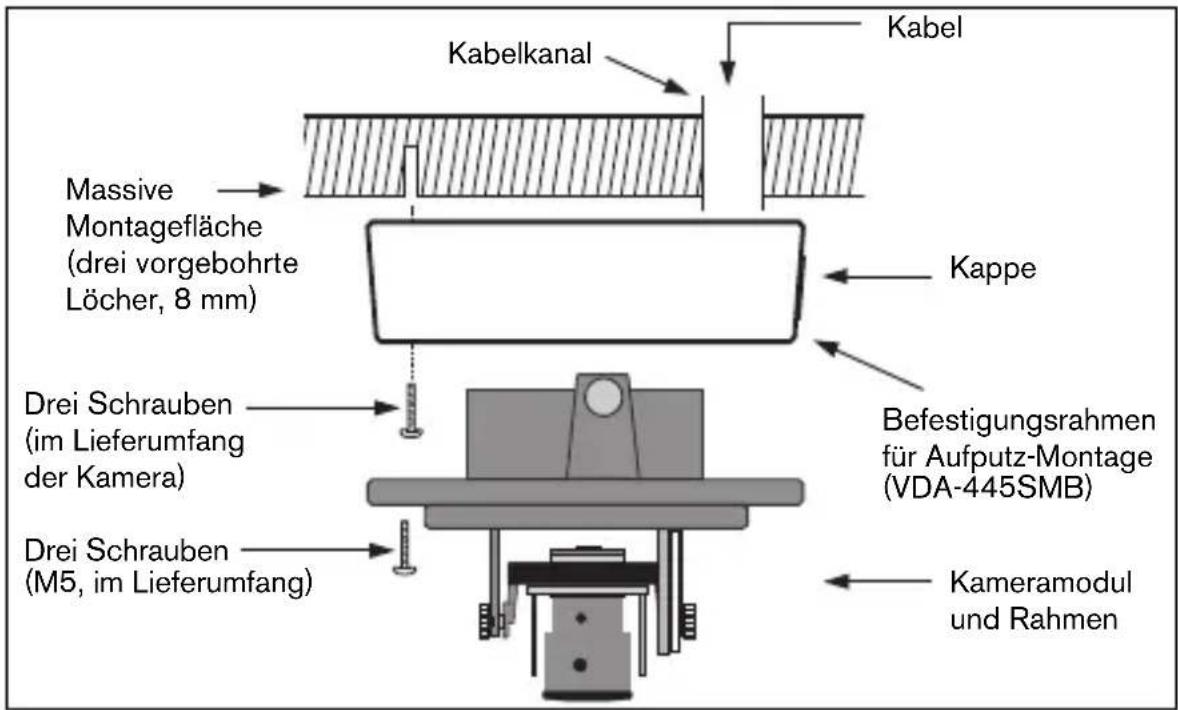

Montage mit erhöhtem Befestigungsrahmen

Bei Verwendung des Befestigungsrahmens für die Aufputz-Montage gehen Sie folgendermaßen vor:

• Bei seitlichem Anschluss entfernen Sie die Schutzkappe von der seitlichen Öffnung. Bei rückseitigem Anschluss belassen Sie die Schutzkappe auf der seitlichen Öffnung.
• Befestigen Sie den Kabelkanal am Befestigungsrahmen.
• Nehmen Sie die Anschlüsse im Befestigungsrahmen vor.

Anschluss und Einrichtung

Strom- und Videoanschlüsse

Der Kabelbaum verfügt über einen BNC-Anschluss für ein Videokoaxialkabel (mit BNC-Stecker) und zwei abisolierte Niederspannungsdrähte zum Anschließen an einen Stromanschluss. (Ein UTP-Adapter ist als Zubehör erhältlich, um den Anschluss eines UTP-Videokabels an den BNC-Stecker zu ermöglichen.)

Vorsicht

Bevor Sie fortfahren, überprüfen Sie, dass an dem Kabel, das am Gerät angeschlossen werden soll, kein Strom anliegt. Achten Sie darauf, dass das Gerät für die zu verwendende Spannung geeignet ist.

So schließen Sie die Niederspannungsleitungen und Videoanschlüsse am einfachsten an:

• Schieben Sie die Gebäudeanschlüsse durch die für die Kabel vorgesehene Bohrung der Montagefläche, ohne sie zu fixieren.
• Drehen Sie zwei Schrauben teilweise in die vorgebohrten Löcher ein.
• Befestigen Sie den Befestigungsrahmen mit Hilfe der Hauptbohrungen provisorisch mit einer Schraube, und kippen Sie den Rahmen leicht, um freien Zugang zu den Kabelanschlüssen zu erhalten.
• Verbinden Sie den BNC-Stecker des Kameramoduls mit dem Videokoaxialkabel.
• Schließen Sie die abisolierten Spannungsdrähte am Stromstecker an.

Hinweis

Bei Gleichstrom spielt die Polarität keine Rolle. Liegt Wechselstrom an, achten Sie auf eine konsistente Verkabelungspolarität in Systemen mit mehreren Kameras, um Probleme beim Umschalten zwischen den Kameras zu vermeiden.

• Schieben Sie die Anschlüsse durch die für die Kabel vorgesehene Bohrung der Montagefläche zurück.
• Befestigen Sie den Rahmen mit den drei Schrauben an der Montagefläche.

Einrichtung der Kamera

Sie können einen Monitor an der 2,5mm Minibuchse der Platine anschließen, um die Kamera einzurichten. Diese Buchse erzeugt ein Composite Video-Signal (mit Sync). Die Verbindung kann über ein optional erhältliches Kabel (Codenummer S1460) hergestellt werden.

Kamerapositionierung

Bei der Standardposition der Kamera ist das obere Ende des Bildes an der Anzeige TOP ausgerichtet.

Vorsicht

Die CCD-Bildsensoren sind besonders empfindlich und sollten mit äußerster Sorgfalt gehandhabt werden, um eine hohe Leistungsfähigkeit und längere Lebensdauer zu erzielen. Setzen Sie sie sowohl bei Betrieb als auch bei Nichtverwendung nicht direktem Sonnenlicht oder hellem Scheinwerferlicht aus. Vermeiden Sie helles Licht im Blickfeld der Kamera.

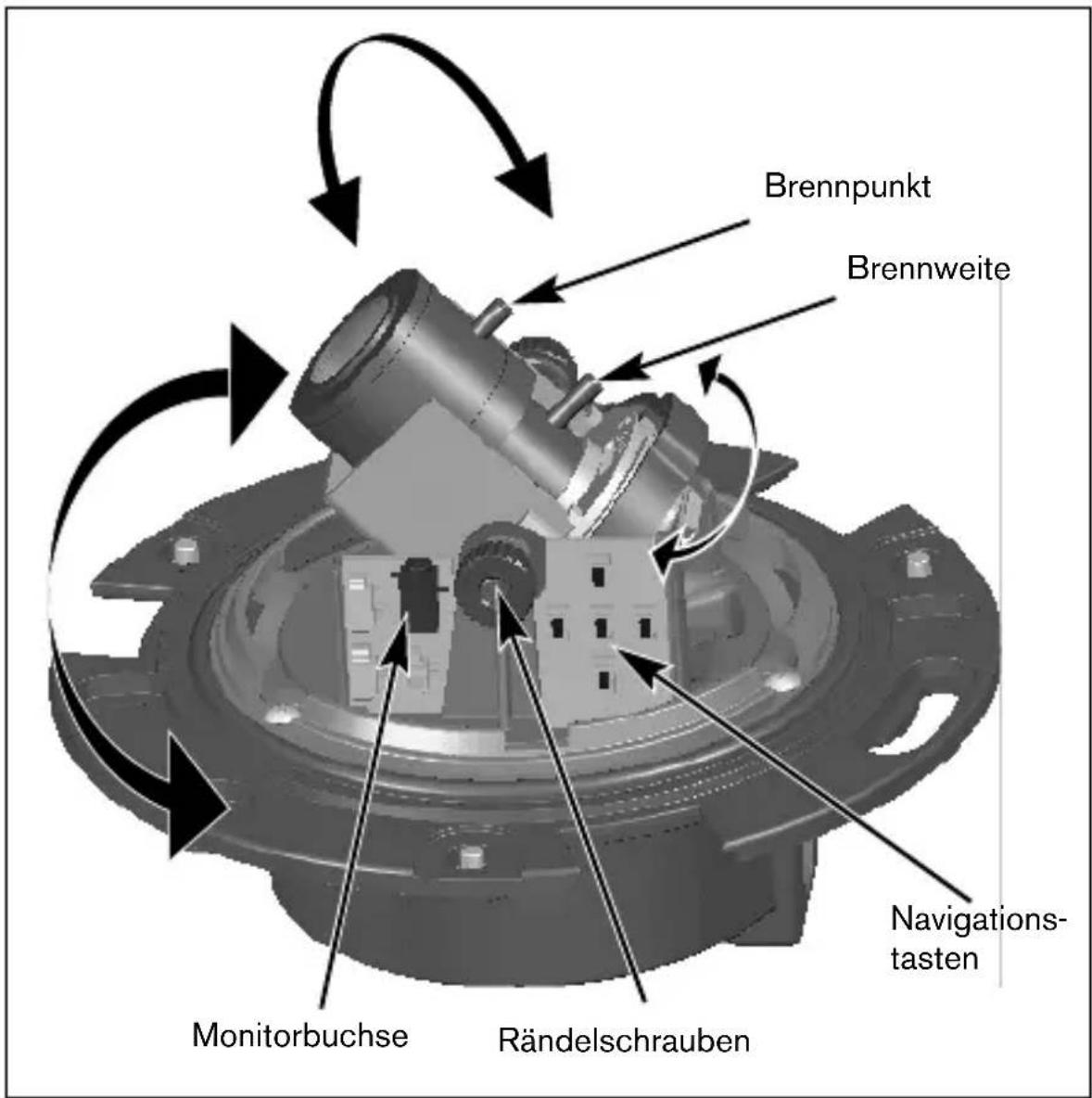

Die Position des Kameramoduls kann entlang dreier Achsen eingestellt werden. Achten Sie bei der Einstellung der Kameraposition darauf, dass die Bildanzeige auf dem Monitor nicht schief ist. Stellen Sie die gewünschte Kameraposition anhand der folgenden Schritte ein:

• Bei horizontaler Justierung (Schwenken) drehen Sie das Kameramodul im Rahmen. Drehen Sie das Modul nicht weiter als 360° .
• Bei vertikaler Justierung (Neigen) lösen Sie die Rändelschrauben, positionieren die Kamera, und ziehen Sie anschließend die Rändelschrauben zum Befestigen der Kamera wieder an.
• Zur Erzielung eines waagerechten Horizonts (bei Deckenschräge oder seitlicher Wandmontage) drehen Sie die Objektivunterlage entsprechend, bis das auf dem Monitor angezeigte Bild exakt ausgerichtet ist. Drehen Sie die Unterlage nicht weiter als 340° .

Brennweite und Brennpunkt

• Um das Sichtfeld des Varifokalobjektivs einzustellen, lösen Sie die Schraube für die Brennweite und drehen den Mechanismus, bis das gewünschte Sichtfeld auf dem Monitor angezeigt wird. (Bild wird unscharf.)
• Fokussieren Sie das Bild auf dem Monitor, indem Sie die Brennpunktschraube lösen und den Mechanismus drehen, bis der Bildbrennpunkt exakt eingestellt ist.
• Justieren Sie ggf. die Brennweite erneut.
• Wiederholen Sie die beiden Justierschritte, bis die gewünschte Ansicht eingestellt ist.
• Ziehen Sie die beiden Schrauben an.

Überprüfen Sie, ob das Bild weiterhin scharf ist, wenn die Kuppel über die Kamera gehalten wird. Korrigieren Sie bei Bedarf die Justierung.

Schließen des Geräts

Wenn die Kameraposition eingestellt und alle Justierungen vorgenommen wurden, schließen Sie das Gerät.

• Setzen Sie den Inneneinsatz an die korrekte Position, indem Sie die Wulst am Bügel des Rahmens ausrichten.
• Setzen Sie den Abdeckring mit Kuppel auf den Rahmen. (Reinigen Sie die Außenseite ggf. mit einem weichen Tuch.)
• Sichern Sie den Abdeckring durch Drehen nach rechts im Befestigungsrahmen.

Erweiterte Einrichtung

Normalerweise bietet die FlexiDome WF ohne weitere Einrichtung eine optimale Bildqualität. Unter außergewöhnlichen Einsatzbedingungen bietet die erweiterte Einrichtung jedoch zusätzliche Optimierungsmöglichkeiten. Es gibt zwei Hauptmenüs: das Menü Main und das Menü Installer.

Über das Menü Main können Sie die Bildoptimierungsfunktionen für die einzelnen Betriebsarten auswählen und einrichten. Falls Sie mit Ihren Änderungen nicht zufrieden sind, können Sie jederzeit die Standardeinstellungen für die jeweilige Betriebsart wiederherstellen.

Über das Menü Installer können Sie die Installationseinstellungen anpassen.

Die Menüs Main und Installer umfassen Funktionen, die Sie direkt auswählen können, sowie Untermenüs mit weiteren Funktionen für eine detailliertere Einrichtung.

Aufrufen und Verwenden von Menüs

Fünf Tasten dienen zur Navigation durch die Menüstruktur. Um die Einrichtungsmenüs aufzurufen, drücken Sie die Menü-/Auswahltaste (Mitte). Auf dem Bildschirm wird das Hauptmenü angezeigt. Verwenden Sie die Pfeiltasten, um die Markierung durch die Menüstruktur zu bewegen.

Wenn die Bilinx^TM -Kommunikationsverbindung aktiv ist, sind die Tasten deaktiviert. Sie können Bilinx^TM auch so einrichten, dass die Tasten auch dann deaktiviert sind, wenn keine aktive Bilinx^TM -Verbindung besteht. Dadurch können Sie verhindern, dass Unbefugte die Kameraeinstellungen ändern.

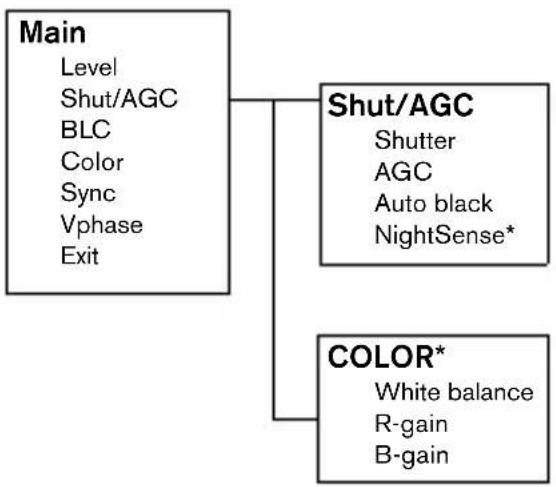

Menüstruktur

* Nur bei dem Farbmodell der Kamera.

Hinweise zur Menünavigation

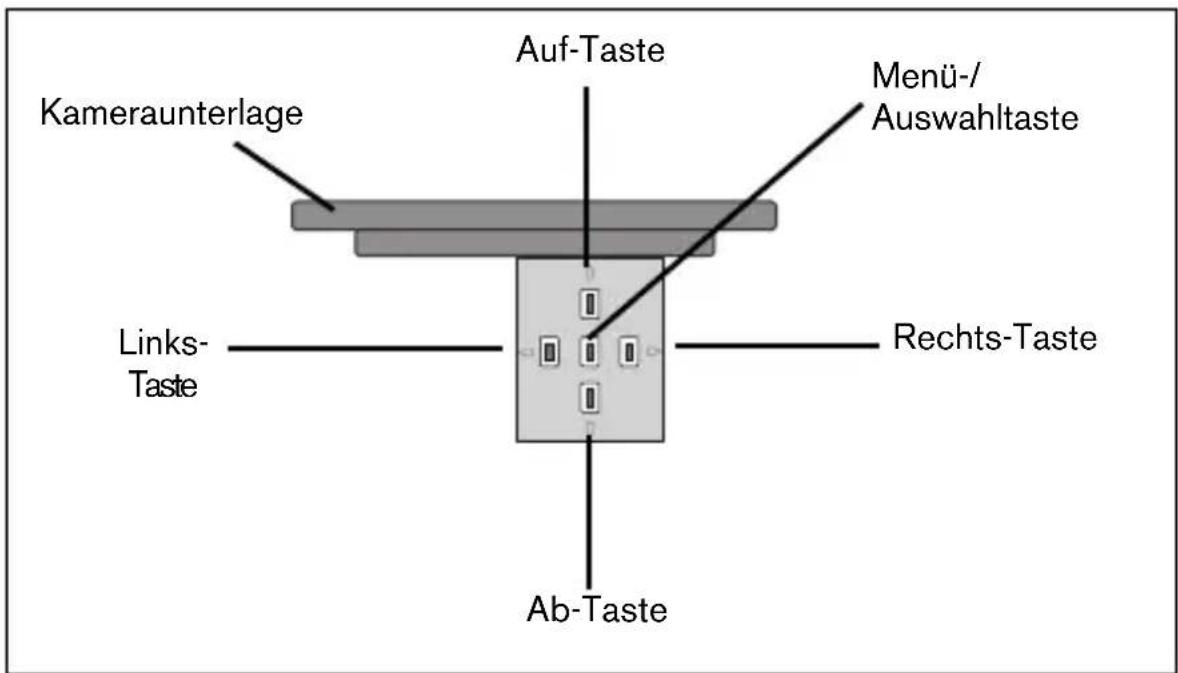

So verwenden Sie die fünf Tasten

• Drücken Sie die Menü-/Auswahltaste, um die Menüs aufzurufen und zwischen den einzelnen Menüs zu wechseln.
• Drücken Sie die Menu-/Auswahltaste etwa 1,5 Sekunden lang, um das Menü „Installer“ aufzurufen.
• Verwenden Sie die Auf- und Ab-Pfeiltasten, um die Markierung in einem Menü nach oben bzw. nach unten zu bewegen.
• Verwenden Sie die Links- und Rechts-Pfeiltasten, um einzelne Optionen auszuwählen und Parameter einzustellen.
• Wenn Sie in einem Menü zweimal schnell hintereinander die Menu-/Auswahltaste drücken, wird die ausgewählte Option auf die Standardeinstellung zurückgesetzt.
• Um von einem beliebigen Menü aus sämtliche Menüs zu schließen, wählen Sie die Option „Exit“ aus und halten Sie die Menu-/Auswahltaste gedrückt, bis die Menüanzeige ausgeblendet wird.

Menü „Main“

Funktion Auswahl Beschreibung
LEVEL -15 - 0 - +15 Anpassen des Videoausgangspegels.
SHUT/AGC	Untermenü Aufrufer den des Menüs zur Steuerung von Shutter / automatischer Verständigung.
BLC ON, OFF ON: Der Videopegel wird für die Bildmite optimiert. Die übrigen Bildbereiche können über- oder unterbelichtet sein (dies ist normal).
COLOR* ATW	ATB HOLD Untermenü
SYNC LINE LOCK	INTERNAL Auswahlen von LINE LOCK zum Synchronisieren mit der Versorgungsstromfrequenz. Auswahlen von INTERNAL für den Einsatz mit interner Synchronisierung (bei Gleichstrom automatisch ausgewählt).
VPHASE	0, 2, ... 358° Anpassen des vertikalen Phasen-Offsets (im Modus LINE LOCK, wenn eine gültige Netzversorgungsfrequenz festgestellt wurde).
EXIT Beenden des Menüs.

• Nur bei dem Farbmodell der Kamera. Wenn sich eine Farbkamera im Schwarzweißmodus befindet, sind keine farbbezogenen Menüoptionen verfügbar.

Untermenü „Shut/AGC“

Funktion	Auswahr	Beschreibung
SHUTTER	AES, FL	• AES - Auto-Shutter - Die Kamera legt automatisch die optimale Shutter-Geschwindigkeit fest. • FL - Flimmerfrei - Vermeidet Beeinträchtigung durch externe Lichtquellen (nur zur Verwendung mit Objektiven mit Video- oder DC-Blenden empfohlen).
AGC	ON/OFF	Automatische Verständungsregelung.
AUTOBLACK	ON/OFF Auto	Black verbessert automatisch die Detaïldarstellung.
NIGHTSENSE*	AUTO FORCED OFF	Nightsense™ steigert die Kameraempfindlichkeit bei schlechten Lichtverhältnissen. • Im Modus AUTO nähert sich die Kamera bei abnehmendem Licht automatisch Monochrombetrieb an. • Im Modus FORCED bleibt die Kamera stets im hochempfindlichen Monochrombereich.
EXIT Beenden	des Menüs.

• Nur bei dem Farbmodell der Kamera.

Hinweis

Ist NightSense™ aktiv, kann das Bild durch Flecken oder Rauschen beeinträchtigt werden. Dieses Kameraverhalten ist normal.

Wenn sich eine Farbkamera im Schwarzweiß-Modus befindet, sind keine farbbezogenen Menüoptionen verfügbar.

Untermenü Color*

Funktion Auswahl Beschreibung
WHITE BALANCE	ATW AWB HOLD	• ATW: Die Kamera passt den Weißabgleich laufend für optimale Farbwiedergabe an. • AWB HOLD: ATW wird angehalten und die aktuellen Farbeinstellungen werden gespeichert.
RED gain**	-5 - 0 - +5	Offset der werksmäßigen Einstellung der Farbdarstellung (mehr Cyan durch die Reduzierung von Rot).
BLUE gain** -5	-0 - +5 Offset	der werksmäßigen Einstellung der Farbdarstellung (mehr Gelb durch die Reduzierung von Blau).
EXIT Beenden des Menüs.

• Nur bei dem Farbmodell der Kamera. ** Die Änderung des Offsets der Farbdarstellung ist nur für spezielle Aufnahmesituationen erforderlich.

Installationseinstellungen

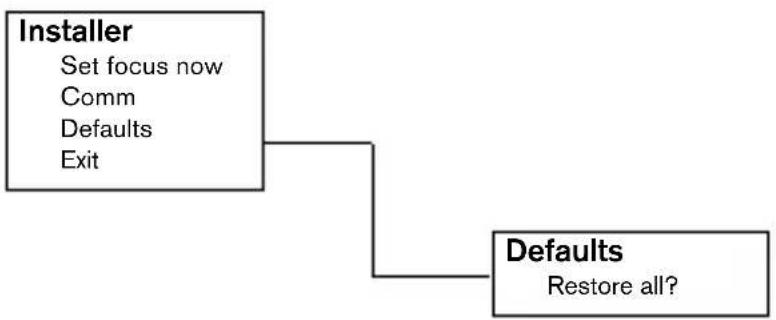

Menü Installer

Funktion Auswahl Beschreibung
SET FOCUS NOW
COMM ON, OFF Bilinx-Kommunikation ON/OFF.
DEFAULTS Untermenü Zurücksetzen sämtlicher Einstellungen auf die Werksvorgaben.
EXIT Beenden des Menüs.

Justierverfahren - DC-Blende:

1. Lösen Sie die Feststellschraube für den Brennpunkt.
2. Die Option zum Einstellen des Auflagemaßes SET BACK FOCUS NOW ist im Menü hervorgehoben.
3. Nehmen Sie die Brennpunktjustierung durch Drehen des Mechanismus nach Bedarf vor.
4. Ziehen Sie die Feststellschraube für den Brennpunkt fest.
5. Beenden Sie das Menü.

Untermenü Defaults

Funktion Auswahl Beschreibung
ALL DEFAULTS
EXIT Beenden des Menüs.

Kamerasteuerungskommunikation

Diese Kamera ist mit einem Koaxial-Transceiver ausgestattet. In Verbindung mit VP-CFGSFT kann die Kamera vom Kopfende des Koaxialkabels eingestellt werden. Sämtliche Menüs sind über Fernzugriff verfügbar, was eine umfassende Fernsteuerung der Kamera ermöglicht. Darüber hinaus ist es möglich, die lokalen Tasten an der Kamera zu deaktivieren. Um zu verhindern, dass die Verbindung zur Kamera abbricht, ist die Option COMM - ON/OFF bei Einsatz der Fernsteuerung nicht verfügbar. Der Zugriff auf diese Option ist ausschließlich über die Kameratasten möglich.

Technische Daten

Typennummer VDC-445V0x-10		VDC-445V0x-20	VDC-345V0x-10	VDC-345V0x-20
Standard PAL NTSC CCIR EIA
Aktive Pixel	752 x 582	768 x 492	752 x 582	768 x 492
Mindest-beleuchtung	< 1,0 Lux< 0,4 Lux (NightSense aktiviert)		< 0,2 Lux
Auflösung 540 TVL	570 TVL
Versorgungs-nennspannung	24 VAC oder 12 VDC12 - 28 VAC (50/60 Hz)11-36VDC

Alle Modelle

Bildwandler	Interline-CCD
SNR	>50 dB
Video-Ausgang	1 Vss, 75 Ohm
Synchronisierung	Wählbar: Interne oder Zeilensynchronisierung
Shutter	Wählbar: AES (1/60 (1/50) bis 1/100000), flimmerfrei
Auto Black	Wählbar: Ein, Aus
AGC	Wählbar: AGC Ein (20 dB) oder Aus
Kontur	Optimierung der Bildschärfe
BLC	Wählbar: BLC Ein oder Aus
Weißabgleich*	Automatisch: 2500 - 9000K (mit Haltemodus)
Objektiv	Integriertes Varifokalobjektiv mit DC-Blende
Leistungs-aufnahme	<5 W
Abmessungen	58 x 66 x 122 mm (H x B x L)
Gewicht 550 g
Betriebs-temperatur	-10 bis 45 °C
Bedienelemente	OSD (On-Screen Display) mit Menüführung

Abmessungen (mm/Zoll)

Abmessungen mit Befestigungsrahmen für Aufputz-Montage (mm/Zoll)

Zubehör

Netzteile

• TC1334 120 VAC, 60 Hz - 24 VAC, 30 VA
• TC120PS 120 VAC, 60 Hz - 15 VDC, 9 VA; TC220PSX-24 220-240 VAC, 50/60 Hz - 24 VAC, 30 VA
• TC220PS 220-240 VAC, 50/60 Hz - 15 VDC, 9 VA

Interface-Box:

VP-CFGSFT BilinxTM Kommunikations-Interface-Box und -Software

FlexiDomeVF | Installationshandbuch

DE|74

Bosch Sicherheitssysteme GmbH

Ludwig-Bölkow-Allee

85521 Ottobrunn

Deutschland

www.bosch-sicherheitsysteme.de

Bosch Security Systems B.V.

Postfach 80002

5600 JB Eindhoven

Niederlande

www.boschsecuritysystems.com
