MANUAL DE UTILIZADOR VDC445V0910S BOSCH
Manual de Instalação
Câmera dome varifocal de
vigilância
ZH

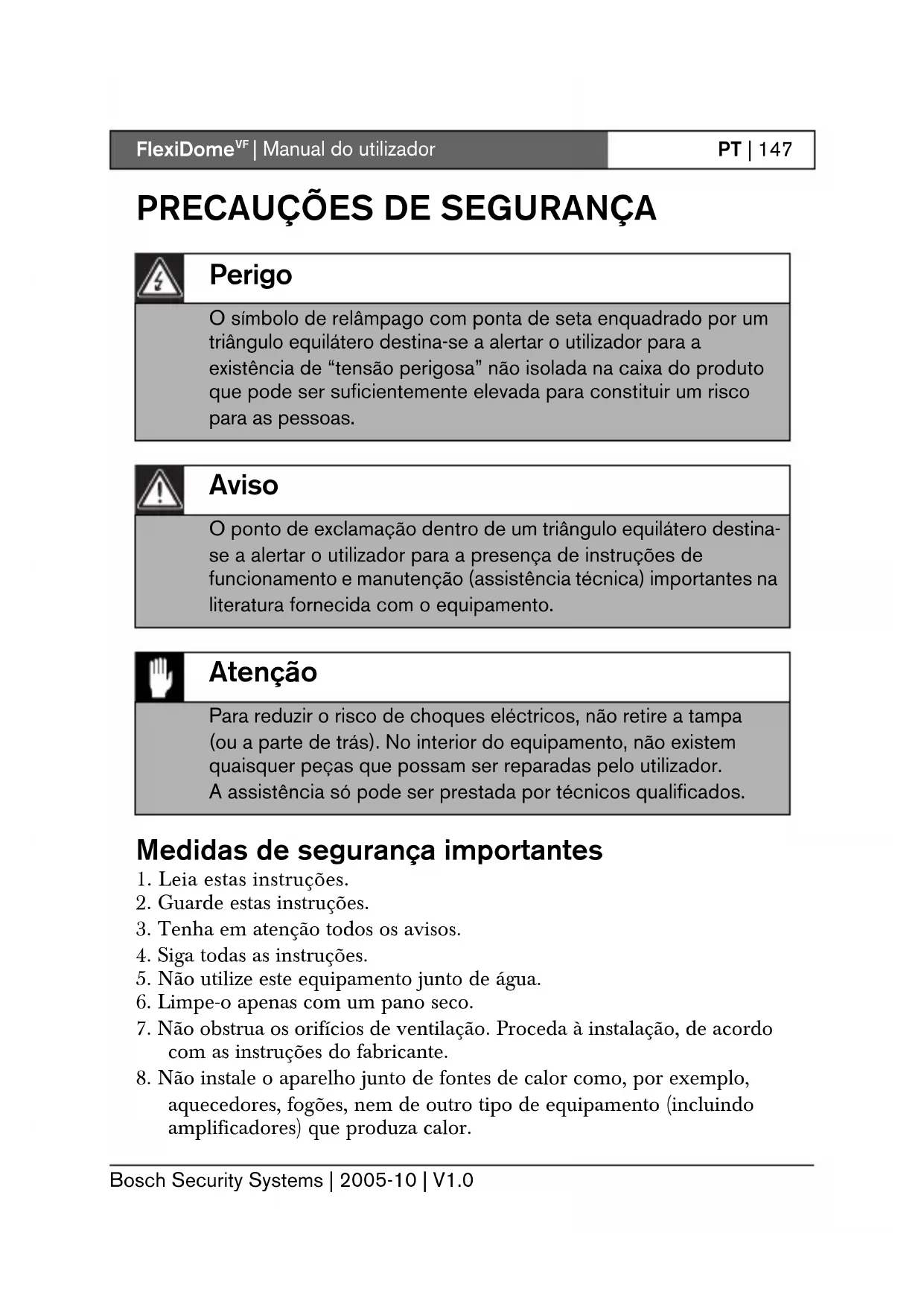

PRECAUÇÕES DE SEGURANÇA
Perigo
PRECAUÇÕES DE SEGURANÇA
Perigo
O símbolo de relâmpago com ponta de seta enquadrado por um triângulo equilátero destina-se a alertar o utilizador para a existência de "tensão perigosa" não isolada na caixa do produto que pode ser suficientemente elevada para constituir um risco para as pessoas.
Aviso
O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o utilizador para a presença de instruções de funcionamento e manutenção (assistência técnica) importantes na literatura fornecida com o equipamento.
Atenção
Para reduzir o risco de choques elétricos, não retire a tampa (ou a parte de trás). No interior do equipamento, não existem quaisquer peças que possam ser reparadas pelo utilizador. A assistência só pode ser prestada por técnicos qualificados.
- Leia estas instruções.
- Guarde estas instruções.
- Tenha em atenção todos os avisos.
- Siga todas as instruções.
- Não utilize este equipamento junto de água.
- Limpe-o apenas com um pano seco.
- Não obstrua os orifícios de ventilação. Proceda à instalação, de acordo com as instruções do fabricante.
- Não instale o aparelho perto de fontes de calor como, por exemplo, aquecedores, fogões, nem de outros tipos de equipamento (incluindo amplificadores) que produza calor.
- Não ignore o objetivo de segurança da ficha polarizada ou de ligação à terra. Uma ficha polarizada tem duas lâminas, sendo uma mais larga do que a outra. Uma ficha de ligação à terra tem duas lâminas e um perno para ligação à terra. A lâmina grande e o perno de terra destinam-se a proporcionar segurança. Se a ficha fornecida não for compatível com as tomadas disponíveis, informe-se com um eletricista.
- Proteja o cabo de alimentação, de forma a que não seja pisado ou esmagado, especialmente quanto às fichas, em organizadores de ligações e no ponto de saída do equipamento.
- Utilize apenas ligações/acessórios especificados pelo fabricante.
- Desligue este equipamento da tomada durante tempestades ou quando não for utilizado durante longos períodos de tempo.
- Remeta todas as operações de reparação para técnicos especializados. Recorra aos serviços de assistência técnica quando o equipamento sofrer qualquer tipo de danos, como um cabo de alimentação ou ficha danificados, se tiverem sido derramados líquidos ou se tiverem caído objetos para dentro do equipamento, se o equipamento tiver estado exposto à chuva ou humidade, se o aparelho não funcionar normalmente ou se tiver caído no chão.
- A instalação elétrica do edifício deve estar equipada com um comutador de corrente multipolar com uma separação de contato de, pelo menos, 3 mm em cada polo.
Aviso
Para reduzir os riscos de incêndio ou choques elétricos, não deve expor este aparelho à chuva ou umidade, nem deve colocar objetos com líquidos, como vasos, sobre o aparelho.
Atenção
A fonte de alimentação de baixa tensão tem de estar conforme a norma EN/UL 60950. A fonte de alimentação tem de ser uma unidade SELV-LPS ou SELV - Classe 2 (extra-baixa tensão de segurança - fonte de alimentação limitada).
Informações da FCC
O presente aparelho foi testado e declarado em conformidade com os limites dos dispositivos digitais de Classe B nos termos do artigo 15.º das normas FCC. Estes limites destinam-se a fornecer uma proteção razoável contra interferências prejudiciais numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode provocar interferências prejudiciais nas radiocomunicações. No entanto, não garantimos que a interferência não ocorra em instalações particulares. Se este equipamento provocar interferências na recepção de rádio ou televisão, o que pode ser determinado ligando e desligando o equipamento, recomenda-se que tente corrigir a interferência recorrendo a uma ou mais das seguintes medidas:
- Reoriente ou mude a localização da antena receptora.
- Aumente a distância entre o equipamento e o receptor.
- Ligue o equipamento a uma tomada de um circuito diferente do circuito ao qual o receptor está ligado.
- Consulte o revendedor ou um técnico experiente de rádio/televisão para obter ajuda.
Nota
Qualquer alteração ou modificação do equipamento não expressamente aprovada pela Bosch pode anular a autoridade do utilizador para operar o equipamento. Para mais informações ou para contactar um representante, dirija-se ao agente da Bosch Security Systems mais próximo ou visite o nosso site na Internet em www.boschsecuritysystems.com
Introdução
A câmera FlexiDome VF é uma dome de vigilância, pequena e discreta, que contém uma câmera CCD de 1/3" de elevado desempenho com objetiva varifocal integrada. A unidade integral é montada numa caixa eletrolítica, numa parede ou no teto. A construção robusta da caixa e a dome de policarbonato de alta resistência ao impacto protegem o módulo da câmera contra danos.
A câmera incorpora um sistema avançado de processamento de sinais digitais para obtenção de imagem de excelente qualidade em todas as condições de luminosidade. A câmera FlexiDome F é fácil de instalar e está pronta a utilizar, oferecendo a melhor solução para as condições de cenário interiores mais exigentes.
As configurações incluem:
Dome de policarbonato - Resolução 540 TVL para unidades policromáticas NightSense™ - Menu de configuração no écrã - Comunicações coaxiais Bilinx™ bidirecionais
Visão geral dos temas
Desembale cuidadosamente e manuseie o equipamento com cuidado.
A embalagem contém:
- Câmera FlexiDome integrada Kit de equipamento de montagem
- Manual de instalação
Nota
Se lhe parecer que o equipamento foi danificado durante o transporte, volte a embalá-lo e avise a transportadora ou o fornecedor.
Atenção
A instalação apenas deve ser realizada por técnicos especializados, de acordo com o National Electrical Code (Norma Eletrotécnica Norte-Americana) ou as normas locais aplicáveis.
Desmontagem

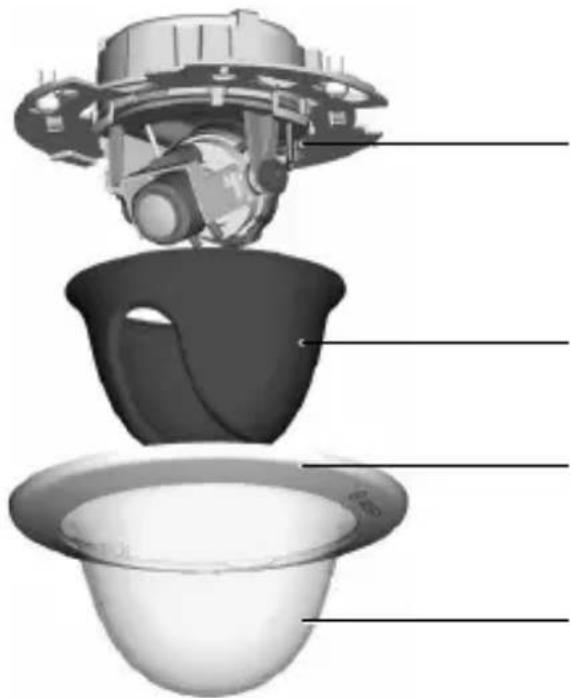

A câmera/caixa é composta pelas seguintes peças:
Módulo da câmera e base de montagem
Revestimento interior
Aro envolvente
Dome
Atenção
O módulo da câmera é um dispositivo sensível e deve ser manuseado com cuidado. Não o deixe cair durante a desmontagem da unidade.
Para desmontar a unidade, proceda da seguinte forma:
- Rode o anel de moldura no sentido contrário ao dos ponteiros do relógio para o retirar do encaixe tipo baioneta na base da câmera.
- Retire o aro envolvente juntamente com a dome.
- Retire o revestimento interior puxando-o para fora da base.
Montagem da unidade
A unidade pode ser montada de diversas formas, consoante o tipo de superfície e dependendo se é realizada uma caixa elétrica ou se a ligação é feita pela retaguarda ou pela lateral (montagem saliente).
Atenção
A instalação apenas deve ser realizada por técnicos especializados, de acordo com o National Electrical Code (Código elétrico nacional) ou os códigos locais aplicáveis.

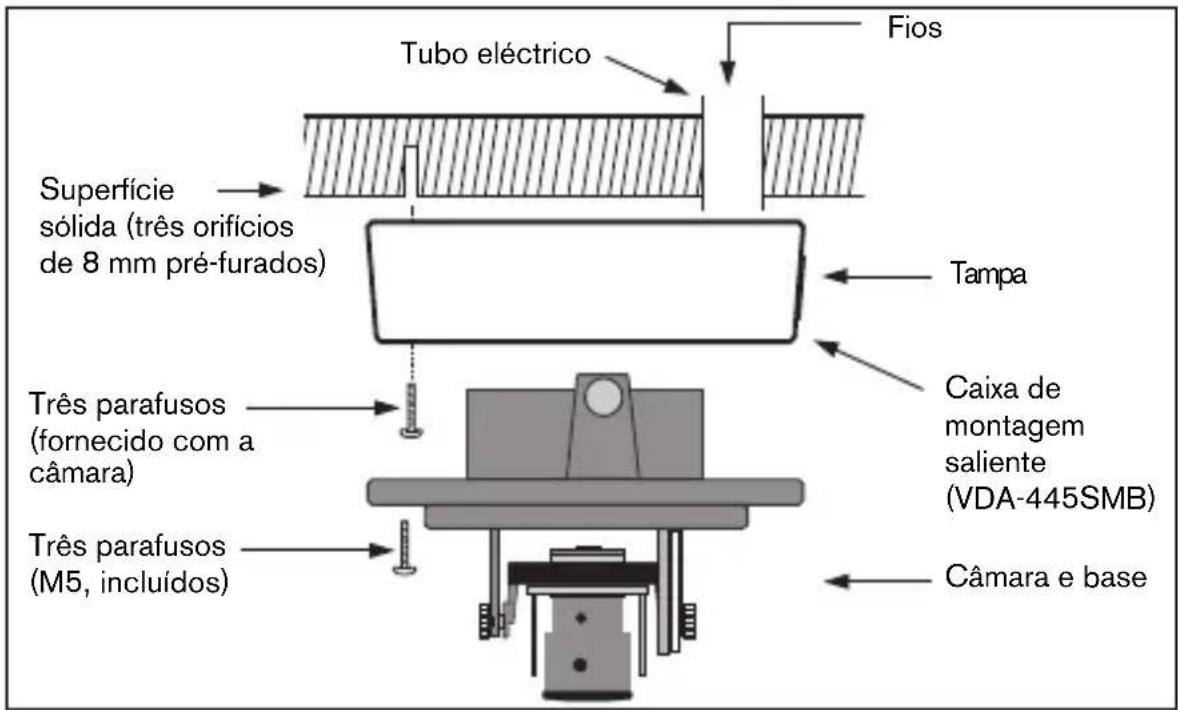

Se a unidade for montada saliente, utilize a caixa de montagem saliente (VDA-445SMB), disponível separadamente, e monte a unidade nesta base.
Sugestão

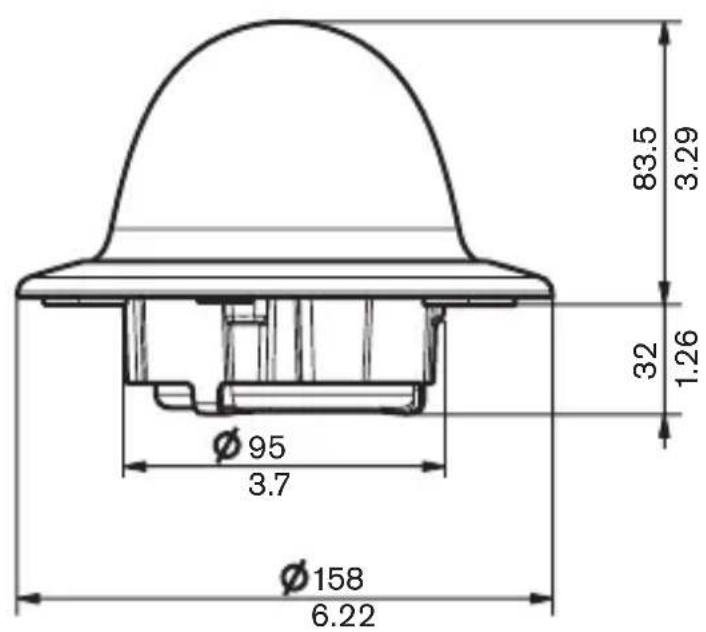

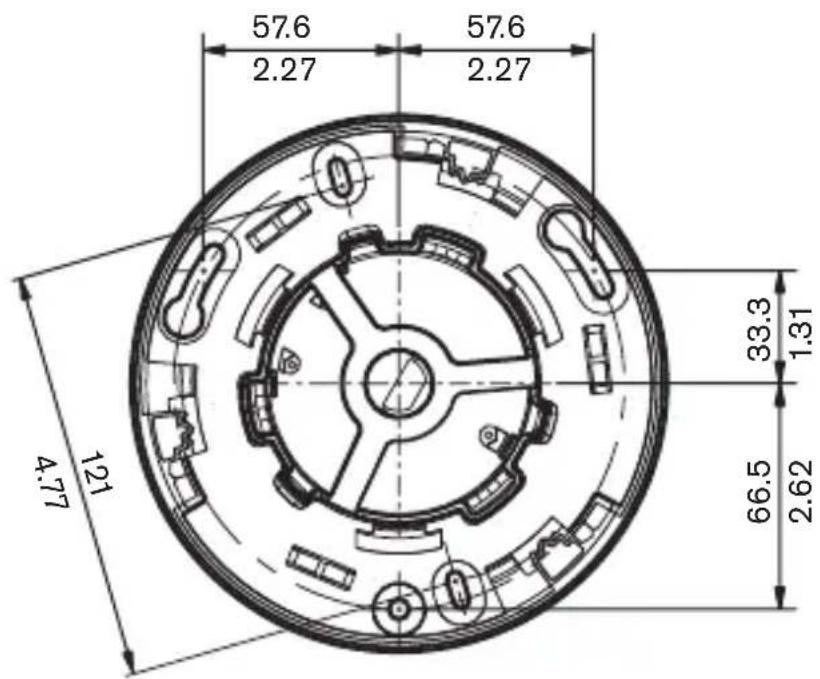

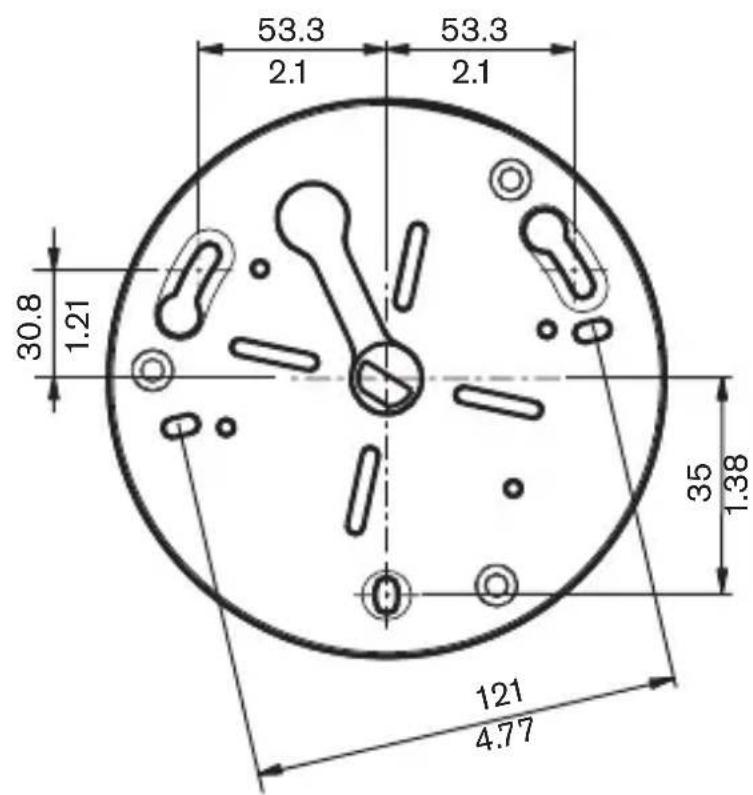

- Consulte o esquema das dimensões para determinar a posição exata dos orifícios dos parafusos e o orifício de entrada dos fios.

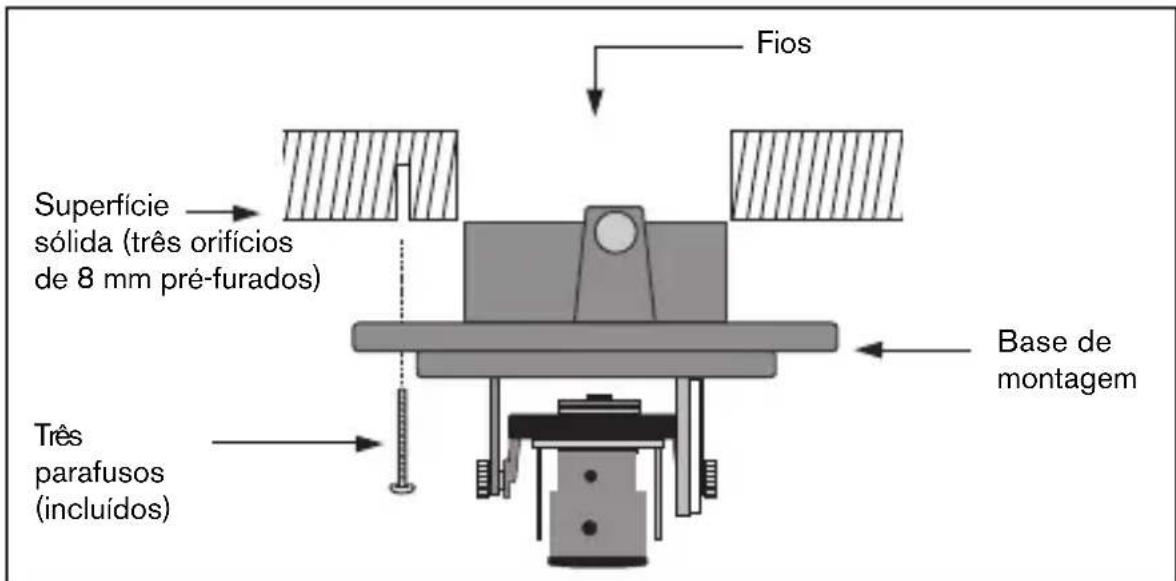

- Aparafuse parcialmente os parafusos nos entalhes em U e utilize-os para pendurar temporariamente a câmera, quando proceder às ligações.
Figura 1 Ligação pela retaguarda - superfície oca

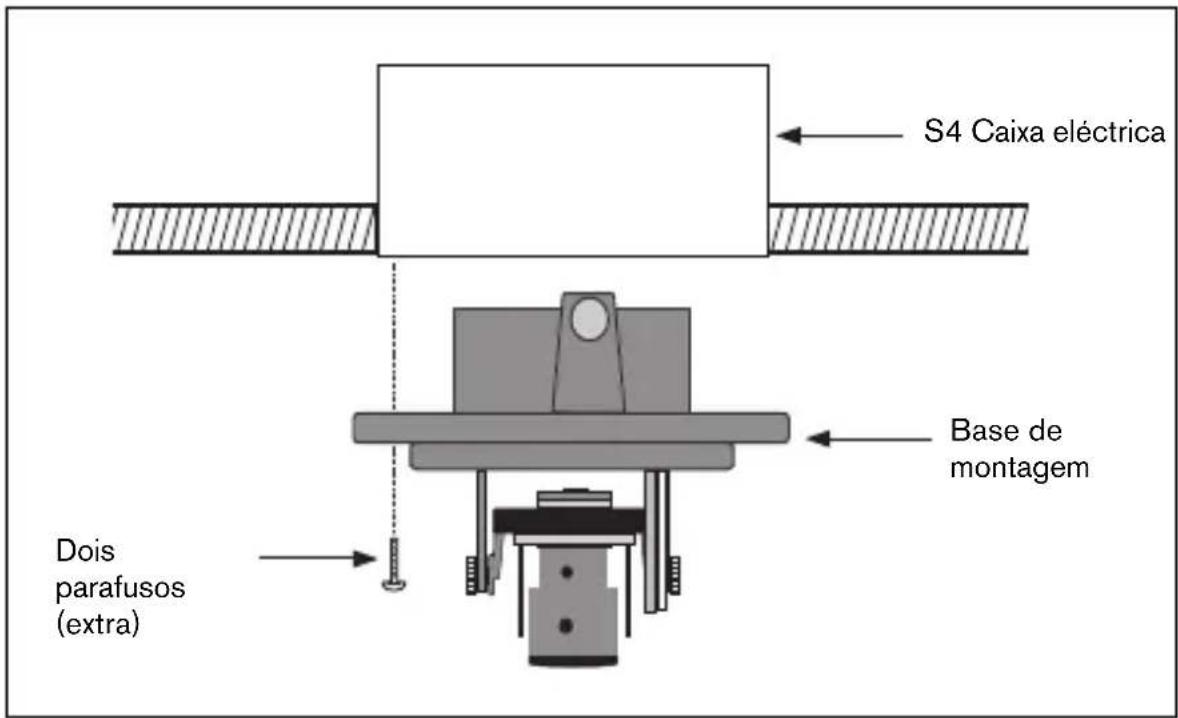

Figura 2 Ligação a uma caixa elétrica (4S)
Figura 3 Montagem saliente - ligação pela lateral
Figura 4 Montagem saliente - ligação pela retaguarda
Montagem elevada

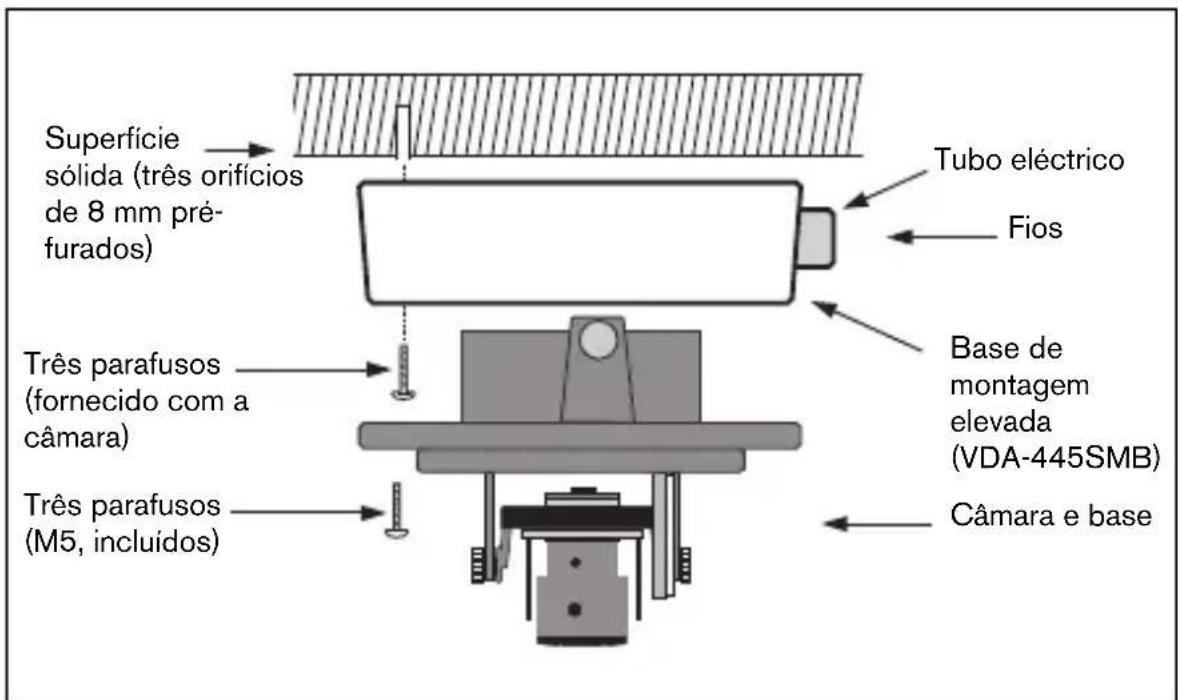

Se usar a caixa de montagem saliente:
- No caso de ligação pela lateral, remova a tampa que cobre a entrada lateral. No caso de ligação pela retaguarda, deixe a tampa no lugar.
- Ligue o tubo elétrico à base de montagem.
- Faça a ligação no interior da caixa de montagem.
Ligação e instalação
Ligações de alimentação e vídeo
O equipamento das cablagens possui um conector BNC para aceitar o cabo coaxial de vídeo (com conector BNC macho) e dois fios de alimentação de baixa tensão para a ligação a um conector de alimentação. (Existe um adaptador UTP disponível como acessório para permitir a ligação de um cabo de vídeo UTP ao conector BNC.)
Atenção
Antes de prosseguir, certifique-se de que desliga a alimentação do cabo a ser instalado na unidade. Certifique-se de que o tipo de tensão da unidade é o indicado para a linha elétrica a ser realizada.
A forma mais fácil de ligar as linhas elétricas de baixa tensão e a ligação de vídeo é a seguinte:
- Passe as ligações do edifício pelo orifício dos fios da superfície, de forma a que fiquem bem visíveis.
- Introduza parcialmente dois parafusos nos orifícios pré-furados.
- Utilizando os entalhes em U, pendure temporariamente a base de montagem num parafuso e incline ligeiramente a base para aceder aos cabos.
- Ligue o conector BNC do módulo da câmera ao cabo coaxial de vídeo.
- Ligue os fios de alimentação descarnados ao conector de alimentação de corrente.
Nota
Para uma corrente CC, a polaridade não é importante. Para uma corrente CA, quando fizer a consistência da polaridade dos fios nos diversos sistemas de casas para fazer a evacuar o rolamento durante a comutação.
- Empurre as ligações pelo orifício dos fios da superfície. Fixe a base de montagem à superfície com três parafusos.
Configuração da câmera
Pode ligar um monitor à tomada miniatura de 2,5 mm da placa de circuito impresso, para ajudar a instalar a câmera. Esta tomada proporciona um sinal de vídeo composto (com sincronização). Existe um cabo opcional (código S1460) disponível para fazer esta ligação.
Posicionamento da câmera
A posição física pré-definida da câmera é que o topo da imagem corresponde à indentação TOP.
Os detectores de imagem do CCD são altamente sensíveis e requerem um cuidado especial para um desempenho adequado e uma maior vida útil. Não os exponha à luz direta do sol ou a focos de luz intensos, tanto em condições de funcionamento como de descanso. Evite ter luzes intensas no campo de visão da câmera.

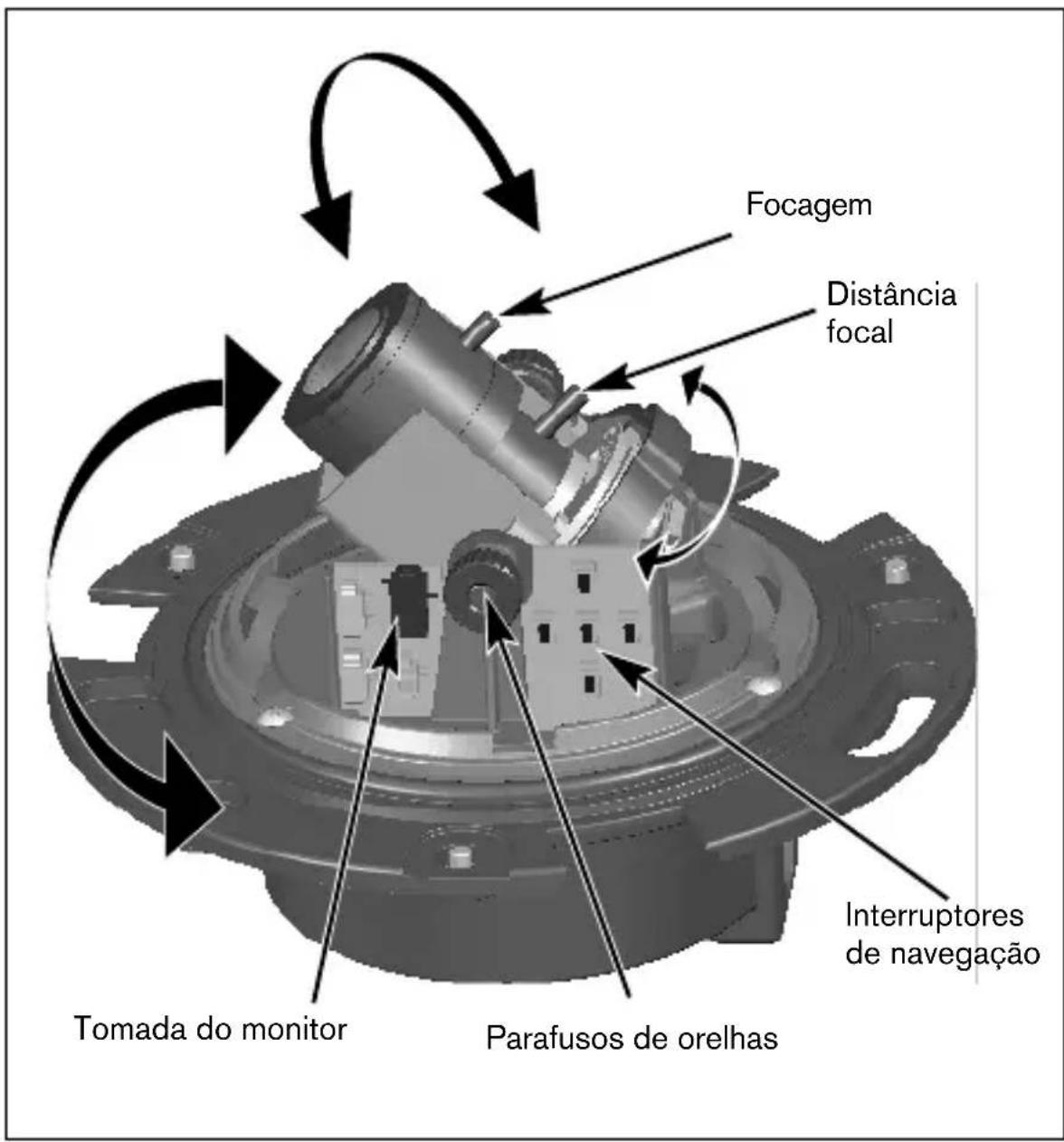

A posição do módulo da câmera pode ser ajustada ao longo de três eixos. Quando ajustar a posição da câmera, certifique-se de que a imagem visualizada no monitor está nivelada. Instale a câmera na posição pretendida, realizando os seguintes passos:
- Para o ajuste horizontal (pan), rode o módulo da câmera na base. Não rode mais de 360°.
- Para o ajuste vertical (tilt), afrouxe os parafusos de orelhas, posicione a câmera, e depois aperte suavemente os parafusos de orelhas para fixar a câmera.
- Para obter um horizonte horizontal (para tetos inclinados ou montagens em paredes laterais), rode a base da lente, conforme for necessário, para alinhar a imagem visualizada no monitor. Não rode mais de 340°.
Distância focal e focagem
- Para configurar o campo de visão da lente de focagem variável, afrouxe o parafuso da distância focal e rode o mecanismo até que a perspectiva necessária seja visualizada no monitor. (A imagem fica desfocada.)
- Foque a imagem no monitor, afrouxando o parafuso de focagem e rodando o mecanismo até que a imagem esteja focada.
- Volte a ajustar a distância focal, caso seja necessário.
- Repita estes dois ajustes até que a perspectiva pretendida esteja focada.
- Aperte também os parafusos.
Verifique se a imagem se mantém focada quando a dome estiver devidamente posicionada. Se necessário, volte a focar.
Fechar a unidade
Quando a posição da câmera estiver definida e todos os ajustes tiverem sido feitos, feche a unidade.
- Posicione o revestimento interior alinhando a sua aleta com o suporte na base.
- Encaixe o aro envolvente na base junto com a tampa. (Se necessário, limpe a superfície com um pano macio.) Fixe o aro envolvente na base da câmera rodando-o no sentido dos ponteiros do relógio.
Configuração avançada
Normalmente, a FlexiDome VF fornece uma imagem óptima sem necessidade de qualquer regulação adicional. No entanto, existem opções de configuração avançadas disponíveis para que obtenha os melhores resultados possíveis em circunstâncias especiais. Existem dois menus; um menu Main e um menu Installer.
O menu Main permite-lhe selecionar e configurar as funções de melhoria de imagem para cada modo. Se as alterações não corresponderem às suas necessidades, pode sempre voltar a chamar os valores predefinidos do modo.
A câmera tem também um menu Installer, no qual pode fazer as definições de instalação.
Os menus Main e Installer têm funções que podem ser selecionadas diretamente ou submenus para uma configuração mais detalhada.
Aceder e navegar nos menus
Pode utilizar cinco teclas para navegar nos diversos menus. Para aceder aos menus de configuração, prima a tecla de menu/seleção (centro). Aparece o menu principal no OSD. Utilize as teclas de seta na navegação.
Quando a ligação de comunicação Bilinx™ está ativa, os botões da câmera ficam inativos. Pode também configurar o Bilinx™ para que os botões da câmera permaneçam inativos mesmo quando o Bilinx™ não estiver a controlar a câmera. Isto evita a alteração não autorizada das definições da câmera.

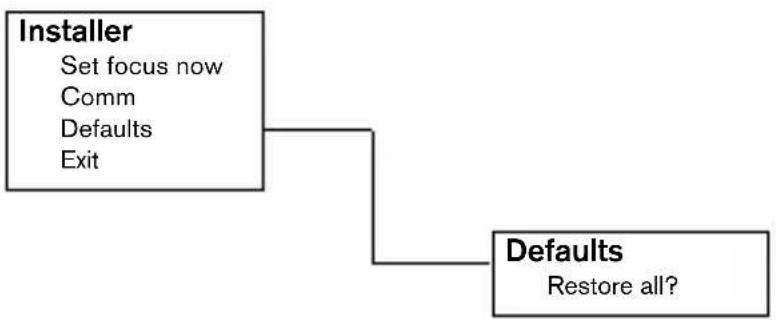

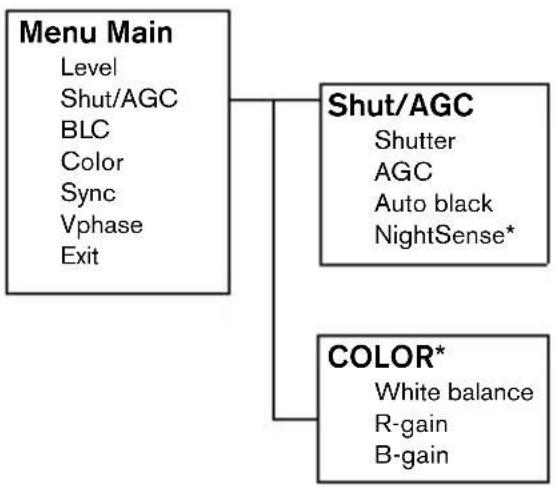

Estrutura de menus
* Só na versão policromática da câmera.
Sugestões para a navegação nos menus

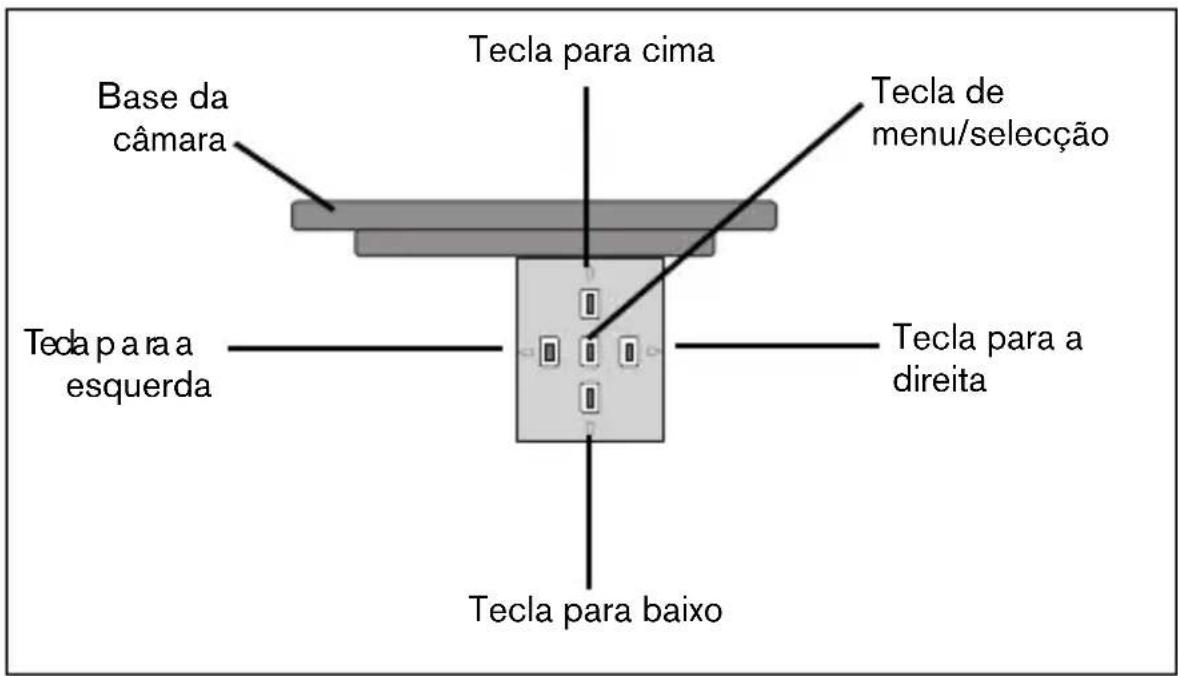

Como utilizar as 5 teclas
- Prima a tecla de menu/seleção para aceder aos menus ou para se mover para o menu seguinte ou anterior.
- Prima a tecla de menu/seleção durante aproximadamente 1,5 segundos para abrir o menu Installer.
- Utilize as teclas para cima ou para baixo para percorrer um menu para cima ou para baixo.
- Utilize as teclas para a esquerda ou para a direita para se mover nas opções ou definir parâmetros.
- Num menu, prima rapidamente a tecla de menu/seleção as vezes necessárias para repor a predefinição dos itens selecionados.
- Para fechar todos os menus em simultâneo a partir de qualquer menu, selecione o item Exit e mantenha a tecla de menu/seleção premida até o menu desaparecer.
Menu Main
| Função Selecção Descrição | ||
| LEVEL -15 - 0 - +15 Regula o nvel de saída de video | ||
| SHUT/AGC | Seleção o submenu | Seleção para aceder ao menu de controlo Shutter / Automatic Gain |
| BLC ON, OFF Quando em ON, | o nível de video é optimazedo para a区内 seleçãoada da imagem. As partes fora desta区内 podem ter uma exposicao insufficiente ou excessiva (é normal). | |
| COLOR* ATVW | ATB HOLD | Seleção para aceder ao menu de cor |
| Seleção o submenu | ||
| SYNC LINE LOCK | INTERNAL | Seleção LINE LOCK para sincronizar com a frequência da fonte de alimentação. Seleção INTERNAL para usar com a sincronização interna (seLECTIONADO automaticamente com alimentação de corrente constúna). |
| VPHASE | 0, 2, ... 358° | Regula o desvio de fase vertical (no modo LINE LOCK e com uma frequência da fonte de alimentação detectada). |
| EXIT | Sai do menu | |
- Só na versão policromática da câmera. Se uma câmera policromática estiver no modo monocromático, todos os itens de menu relacionados com a cor ficam desativados e não podem ser acedidos.
Submenu Shutter/AGC
| Função | Seleção | Descrição |
| SHUTTER AES, FL | AES (obturador automatístico) - a-camera define automaticamente a velocidade ideal do obturador. •FL - o modo anti-cintilação evita a interferência das fontes de luz (recomendado apenas para a utilização com objectivas de diafragma de video ou DC). | |
| AGC | ON/OFF | Controlo de ganho automatístico |
| AUTOBLACK | ON/OFF | A opção Autoback)aumenta automaticamente a visibiliédade dos detalhes. |
| NIGHTSENSE* | AUTO FORCED OFF | O NightsenseTM melhor o desempenho da-camera em condições de luminosidade deficiente. •No modo AUTO, a-camera comuta automaticamente para o modo monocromático em condições de luminosidade deficiente. •No modo FORCED, a-camera permanece em modo monocromático de alta sensibilitadê. |
| EXIT Sai do menu | ||
- Somente na versão policromática da câmera.
Nota
Se o NightSense™ estiver ativo, poderão aparecer interferências ou manchas na imagem. É um comportamento normal da câmera.
Se uma câmera policromática estiver no modo monocromático, todos os itens de menu relacionados com a cor ficam desativados e não podem ser acessados.
Submenu Color*
| Função Selectão Descrição | ||
| WHITE BALANCE | ATW AWB HOLD | •ATW: o controlo automatico do equilibrio de brancos permitte àOLUMa regular continuamente a reprodução optima da cor. •AWB HOLD: suspende o ATW e guarda as definições de cor. |
| RED gain** | -5 - 0 - +5 | Diferência de fábrica - alinhamento de pontos brancos (a redução de vermelho é compensada pela introdução de mais ciano). |
| BLUE gain** -5 | -0 - +5 Diferência | de fábrica - alinhamento de pontos brancos (a redução de azul é compensada pela introdução de mais amarelo). |
| EXIT Sai do menu | ||
- Somente na versão policromática da câmera. ** Basta alterar a diferença de pontos brancos para condições de cenário especiais.
Definições do programa de instalação
Menu Install
| Função Selectão Descrição | ||
| SET FOCUS NOW | Füra a objectiva a Abrir totalmente o diafragma. Ajuste agora a focagem da objectiva | |
| COMM ON, OFF ACTIVA/DESCENTIVA a comunicação Bilinx | ||
| DEFAULTS Selectione o submenu | Repõe todas as predefinições de todos os modos | |
| EXIT Sai do menu | ||
- Solte o parafuso de bloqueio da focagem.
- SET BACK FOCUS NOW aparece realçado no menu.
- Rode a regulação da focagem conforme necessário.
- Bloqueie o parafuso de bloqueio da focagem.
- Saia da seleção do menu.
Submenu Defaults
| Função Selectão Descrição | ||
| ALL DEFAULTS | Selecione para repor as predefinições. Aparece um ecran de confirmação. Aguarde 5 segundos para que a-camera optimizes a imagem antes a reposicao do modo. | |
| EXIT Sai do menu | ||
Comunicação de controlo da câmera
Esta câmera está equipada com um transmissor/receptor de comunicações coaxial. Em combinação com VP-CFGSFT, a câmera pode ser regulada a partir da extremidade inicial do cabo coaxial. Todos os menus podem ser acedidos remotamente, proporcionando o controlo total da câmera. Com esta comunicação, pode também desativar as teclas existentes na câmera. Para evitar a perda de comunicação com uma câmera instalada, a seleção Communication ON/OFF não está disponível quando se utiliza o controle remoto. Esta função só pode ser acedida através dos botões da câmera.
Especificações técnicas
| Tipos VDC- | 445V0x-10 | VDC-445V0x-20 | VDC-345V0x-10 | VDC-345V0x-20 |
| Standard PAL NTSC CC | R EIA | |||
| Pixéis activos | 752x582 | 768x492 | 752x582 | 768x492 |
| Illuminação minima < 1,0 lux< 0,4 lux (com Nightsense) | < 0,2 lux | |||
| Resolução 540 TVL 570 TVL | ||||
| Tensão nominal de alimentação | 24 Vac ou 12 Vdc12-28 Vac ±10% (50/60 Hz)11-36 Vdc | |||
Todas as versões
| Sensor de imagens | Interline CCD |
| SNR | >50 dB |
| Saía de video | 1 Vpp, 75 Ohm |
| Sincronização | Internal ou Line Lock seleçãovel |
| Obturator | AES (1/60 (1/50) a 1/100000), sem cintilação, seleçãovel |
| Preto Automático | On, Off seleçãovel |
| AGC | AGC On (20 dB) ou Off seleçãovel |
| Contorno | Melhoria da nitidez |
| BLC | BLC On ou Off seleçãovel |
| Equilíbrio de brancos* | 2500 - 9000 K automatico (com modo de bloqueio AWB) |
| Objectiva | Varifocal integrada com diafragma DC |
| Consumo de energia | <5 W |
| Dimensões | 58 x 66 x 122 mm (AxlxP) |
| Peso | 550 g |
| Temperatura de funct ionamento | -10° a 45° C |
| Controlos | OSD com funct ionamento por teclas de funções |
Dimensões (mm/polegadas)

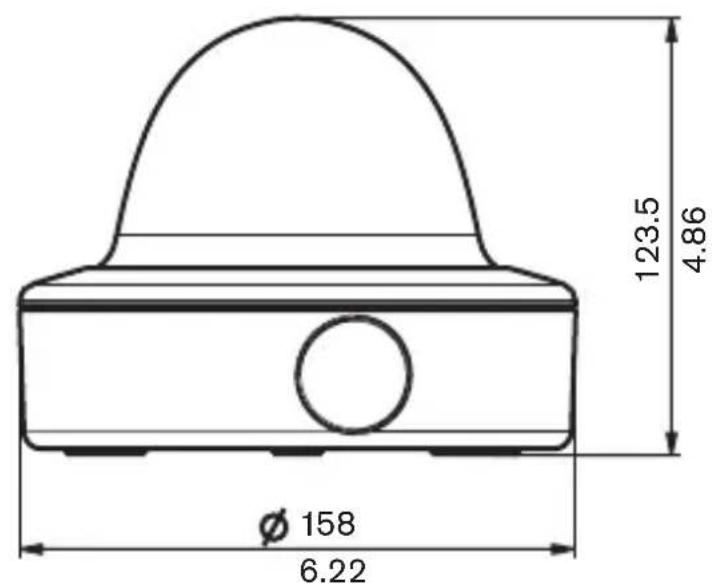

Dimensões com a caixa de montagem saliente (mm/polegadas)
Acessórios
Fontes de alimentação
- TC1334 12 Vac, 60 Hz - 24 Vac, 30 VA
- TC120PS 12 Vac, 60 Hz - 15 Vdc, 9 VA
- TC220PSX-24 220-240 Vac, 50/60 Hz - 24 Vac, 30 VA
- TC220PS 220-240 Vac, 50/60 Hz - 15 Vac, 9 VA
Caixa de interface:
- VP-CFGSFT Software e caixa de interface de comunicação Bilinx™
- ZH
- PRECAUÇÕES DE SEGURANÇA
- PERIGO
- AVISO
- ATENÇÃO
- INFORMAÇÕES DA FCC
- NOTA
- INTRODUÇÃO
- VISÃO GERAL DOS TEMAS
- DESMONTAGEM
- MONTAGEM DA UNIDADE
- SUGESTÃO
- MONTAGEM ELEVADA
- LIGAÇÃO E INSTALAÇÃO
- LIGAÇÕES DE ALIMENTAÇÃO E VÍDEO
- CONFIGURAÇÃO DA CÂMERA
- POSICIONAMENTO DA CÂMERA
- DISTÂNCIA FOCAL E FOCAGEM
- FECHAR A UNIDADE
- CONFIGURAÇÃO AVANÇADA
- ACEDER E NAVEGAR NOS MENUS
- ESTRUTURA DE MENUS
- SUGESTÕES PARA A NAVEGAÇÃO NOS MENUS
- COMO UTILIZAR AS 5 TECLAS
- MENU MAIN
- SUBMENU SHUTTER/AGC
- SUBMENU COLOR
- DEFINIÇÕES DO PROGRAMA DE INSTALAÇÃO
- MENU INSTALL
- SUBMENU DEFAULTS
- COMUNICAÇÃO DE CONTROLO DA CÂMERA
- ESPECIFICAÇÕES TÉCNICAS
- TODAS AS VERSÕES
- DIMENSÕES (MM/POLEGADAS)
- DIMENSÕES COM A CAIXA DE MONTAGEM SALIENTE (MM/POLEGADAS)
- ACESSÓRIOS
- FONTES DE ALIMENTAÇÃO
- CAIXA DE INTERFACE
Marca : BOSCH
Modelo : VDC445V0910S
Categoria : Câmera de vigilância
