MANUAL DE USUARIO DigiFrame 1580 BRAUN

Instrucciones de manejo

Este DigiFrame puede conseguirse en diferentes

versiones. Las funciones precisas del modelo

respectivo de DigiFrame se encuentran en la

Reservado el derecho de modificaciones y design.

le avete acquistato l'apparecchio.

Este símbolo en el producto o en el manual de empleo significa

que el apa-rato eléctrico no debe ser botado a la basura domésti-

ca sino que a nivel europeo debe ser entregado a puntos de reco-

gida especiales. Para informaciones más detalladas diríjase a su

comunidad o municipio o al vendedor donde adquirió el producto.

Dit symbool op het product of in de gebruiksaanwijzing betekent

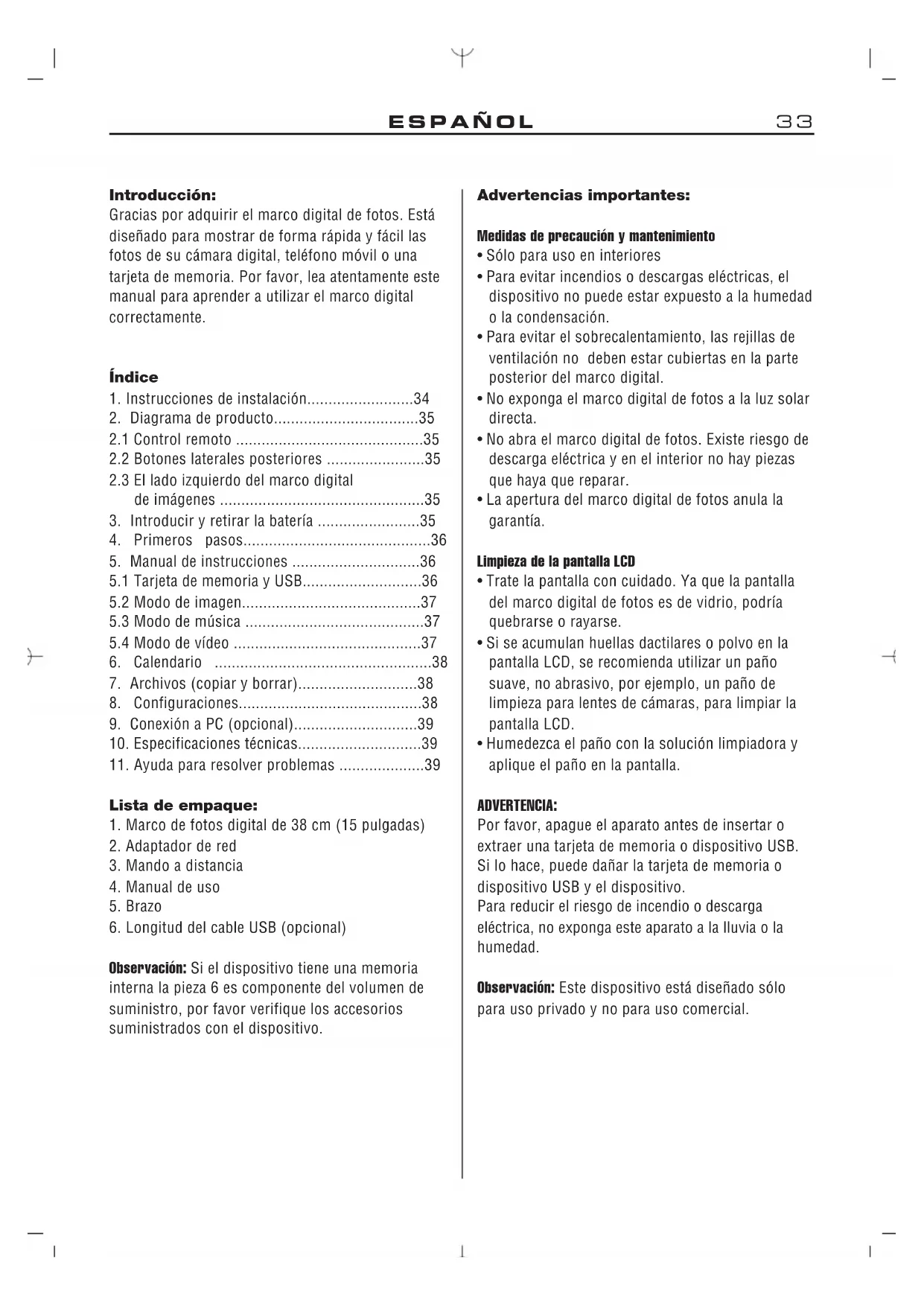

Gracias por adquirir el marco digital de fotos. Está

diseñado para mostrar de forma rápida y fácil las

fotos de su cámara digital, teléfono móvil o una

tarjeta de memoria. Por favor, lea atentamente este

manual para aprender a utilizar el marco digital

1. Instrucciones de instalación34

2. Diagrama de producto35

2.1 Control remoto 35

2.2 Botones laterales posteriores 35

2.3 El lado izquierdo del marco digital

3. Introducir y retirar la batería 35

5. Manual de instrucciones 36

5.1 Tarjeta de memoria y USB36

5.2 Modo de imagen37

5.3 Modo de música 37

5.4 Modo de vídeo 37

7. Archivos (copiar y borrar)38

8. Configuraciones38

9. Conexión a PC (opcional)39

10. Especificaciones técnicas39

11. Ayuda para resolver problemas 39

1. Marco de fotos digital de 38 cm (15 pulgadas)

3. Mando a distancia

6. Longitud del cable USB (opcional)

Observación: Si el dispositivo tiene una memoria

interna la pieza 6 es componente del volumen de

suministro, por favor verifique los accesorios

suministrados con el dispositivo.

Advertencias importantes:

Medidas de precaución y mantenimiento

• Sólo para uso en interiores

• Para evitar incendios o descargas eléctricas, el

dispositivo no puede estar expuesto a la humedad

• Para evitar el sobrecalentamiento, las rejillas de

ventilación no deben estar cubiertas en la parte

posterior del marco digital.

• No exponga el marco digital de fotos a la luz solar

• No abra el marco digital de fotos. Existe riesgo de

descarga eléctrica y en el interior no hay piezas

que haya que reparar.

• La apertura del marco digital de fotos anula la

Limpieza de la pantalla LCD

• Trate la pantalla con cuidado. Ya que la pantalla

del marco digital de fotos es de vidrio, podría

quebrarse o rayarse.

• Si se acumulan huellas dactilares o polvo en la

pantalla LCD, se recomienda utilizar un paño

suave, no abrasivo, por ejemplo, un paño de

limpieza para lentes de cámaras, para limpiar la

• Humedezca el paño con la solución limpiadora y

aplique el paño en la pantalla.

Por favor, apague el aparato antes de insertar o

extraer una tarjeta de memoria o dispositivo USB.

Si lo hace, puede dañar la tarjeta de memoria o

dispositivo USB y el dispositivo.

Para reducir el riesgo de incendio o descarga

eléctrica, no exponga este aparato a la lluvia o la

Observación: Este dispositivo está diseñado sólo

para uso privado y no para uso comercial.

BN, BA_DF1580_ES.qxd 14.11.2013 20:01 Uhr Seite 1ESPAÑOL34

1. Formatos de imagen compatibles: JPEG

3. Formatos de vídeo compatibles: MPEG1,

4. Tarjetas de memoria compatibles:

5. Puerto USB: Mini-USB y USB 2.0

6. La memoria flash incorporada permite el

almacenamiento de imágenes.

7. Memoria incorporada para soportar una

conexión a PC y el almacenamiento de archivos

(opcional, por favor considerar los detalles en

8. Presentación automática de diapositivas al

insertar una tarjeta de memoria

9. Imágenes y música: Imágenes de diapositivas

10. Visualización de imágenes en el modo mini-

11. Reloj y calendario con ventana de proyección

de diapositivas, tiempo de encendido/apagado

12. Funciones en el modo de visualización de

imágenes: Presentación de diapositivas, vista

previa de imágenes, hacer zoom, rotar.

13. Velocidad ajustable de diapositivas y de dife-

rentes efectos de transición de imagen

14. Brillo, contraste, saturación, matiz regulables

15. Copiar archivos a la memoria interna y elimina-

ción de archivos en la tarjeta de memoria y en

16. Altavoces estéreo (2X2W) incorporados y

entrada para auriculares

17. Instalación variable (vertical y horizontal), el

marco de fotos digitales se pueden colgar en la

18. Idioma de la pantalla del menú: Inglés, alemán

y otros Idiomas seleccionables

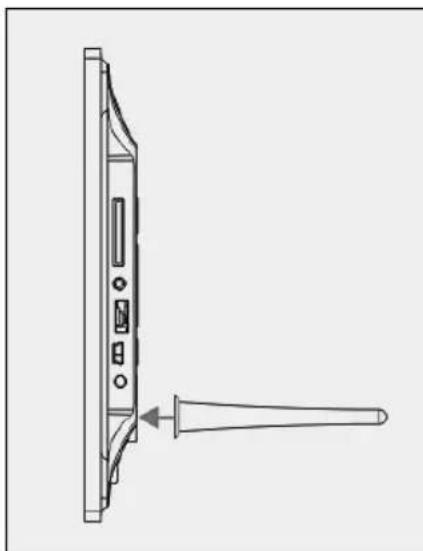

1. Guía de instalación

Fije el brazo en la ranura del marco digital de fotos

y gire la manija en sentido horario ajustando. Por

favor, asegúrese de que el brazo esté seguro,

coloque la unidad sobre una superficie firme y

estable. Tenga en cuenta la siguiente ilustración.

BN, BA_DF1580_ES.qxd 14.11.2013 20:01 Uhr Seite 2ESPAÑOL 35

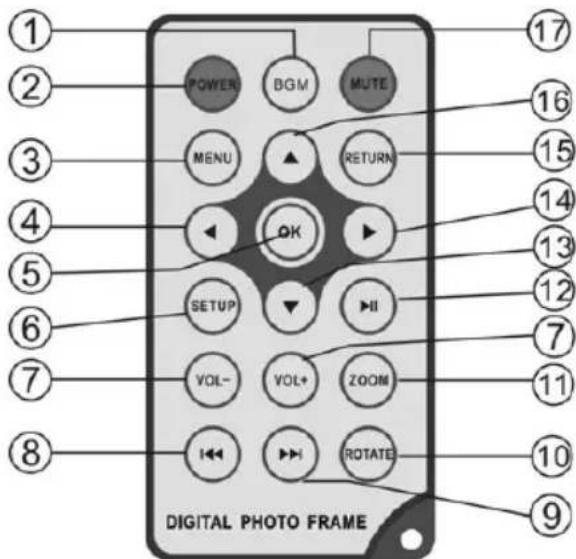

2. Diagrama del producto

1 BGM – Presentación de diapositivas

con música de fondo.

2 POWER: Interruptor de encendido/apagado.

3 MENU: Menù para copiar, borrar, rotar, zoom.

 Tecla de selección de función, flecha a la izquierda

5 OK: Para confirmar o cambiar de función

Pausa/Reproducción a modo de música

6 SETUP: Directamente a la configuración.

7 VOL +/-: volumen alto/bajo.

8 l Al archivo de música o vídeo anterior

9 l Al archivo de música o vídeo siguiente

10 Rotar (ROTAR): En el sentido de las agujas

del reloj en incrementos de 90°, en el modo de

pausa de imagen con cada pulsación.

11 ZOOM: modificación hasta 5 veces de la

ampliación. En el modo de pausa de imagen

para imagen individual.

12 ll Pulsar inicia la reproducción cuando la

reproducción está detenida o en pausa; pulsar

activa una pausa durante la reproducción

13  Tecla de selección de función, flecha hacia abajo

14  Tecla de selección de función, flecha a la derecha

15 RETURN: Regresar al nivel de ajuste superior

16  Tecla de selección de función, flecha hacia

17 SILENCIO (MUTE): Presione la tecla Silencio

(Mute) para bajar el volumen temporalmente.

3. Introducir y cambiar la batería

Con el lado superior del mando a distancia hacia

abajo, pulse el área ranurada del compartimiento

de la batería y tire de ella hacia sí mismos con el fin

de extraer la bandeja. Inserte una pila de botón de

litio CR2025 en el compartimiento de la batería con

el polo positivo (lado "+") apuntando en su direc-

ción. Vuelva a colocar el compartimiento.

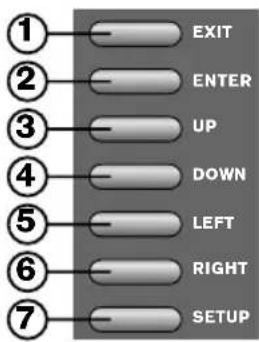

2.2 Botones laterales

4.1. Separe tanto como sea posible los brazos en la

parte trasera del marco digital, para alcanzar la

máxima estabilidad. Coloque un extremo del adap-

tador de corriente alterna suministrado en un

enchufe estándar de corriente alterna de 110-240 V

y el otro extremo en la parte izquierda del marco.

4.2. Retire la lámina protectora que cubre la pantal-

4.3. Retire el aislante de batería de plástico del

compartimento de baterías y asegúrese de que en

el mando a distancia hay una batería. Cuando nece-

site una nueva batería, consulte "Introducción y

cambio de la batería".

4.4. Conecte el aparato pulsando la tecla „Power"en

el mando a distancia o ENTER largo en la parte

delantera del aparato.

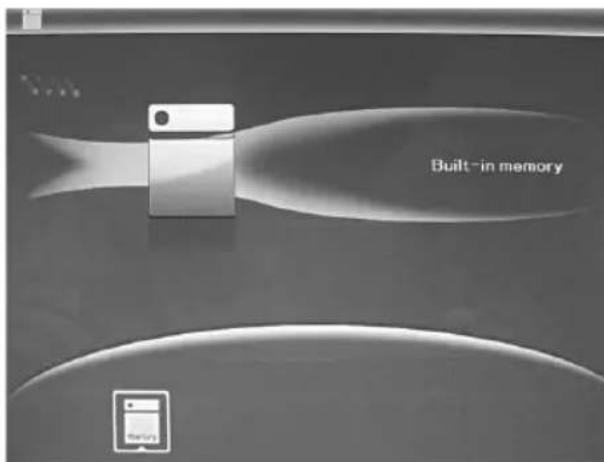

5. Instrucciones de funcionamiento

Después de encender el aparato aparece la pantalla

de inicio. Pulse RETURN para acceder a la pantella

de seleccion de tarjeta.

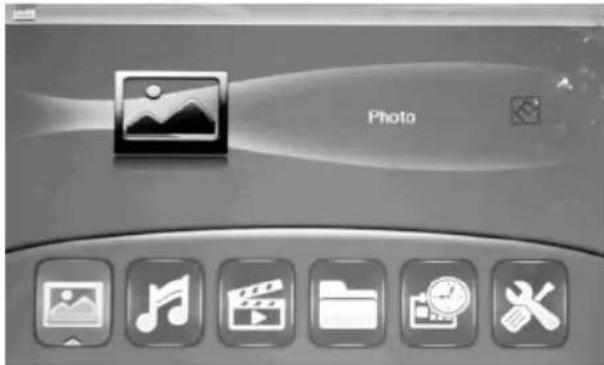

5.1 Tarjeta y USB Soporta SD/SDHC/MMC/MS y USB 2.0. Una vez

introducida la tarjeta o el dispositivo USB se repro-

duce automáticamente una presentación. Pulse dos

veces RETURN para acceder a los menús Foto,

Archivo, Calendario y Configuración. Pulse OK

(II) para confirmar.

1. Asegúrese de que en la tarjeta o en el dispositivo

USB se encuentran archivos de imagen, archivos

de música y de vídeo, con formato compatible.

2. Si hay imágenes y archivos de música soporta-

dos en la tarjeta o dispositivo USB, la sesión de

diapositivas los reproducirá automáticamente

con música de fondo.

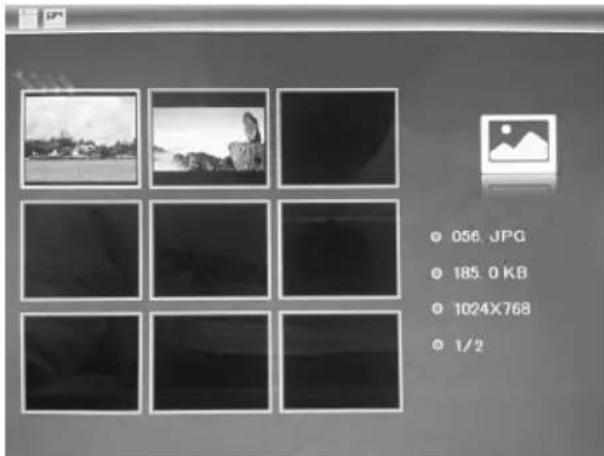

Pulse RETURN para seleccionar „TARJETA DE MEMORIA” en el menú principal. Seleccione Foto y

pulse OK (II), para acceder al modo 9 imágenes,

utilice, para seleccionar una imagen   pulse

OK (II), para reproducir la imagen en una ventana

BN, BA_DF1580_ES.qxd 14.11.2013 20:01 Uhr Seite 4ESPAÑOL 37

Pulse OK (II) para reproducir las imágenes en el

modo de presentación seleccionado en una pre-

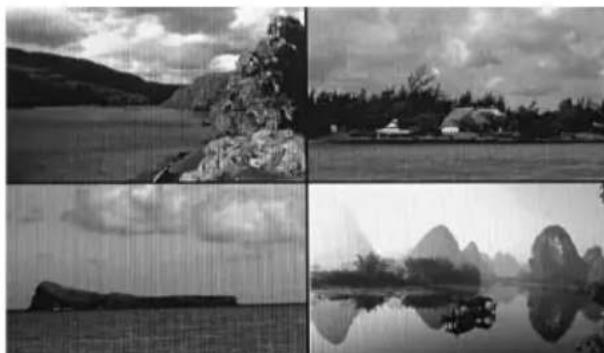

Cambie el modo de presentación de la siguiente

manera: Seleccione CONFIGURACIÓN para selec-

cionar el MODO DE PRESENTACIÓN (una ventana

/tres ventanas/cuatro ventanas), seleccione

mediante . Pulse OK para confirmar.

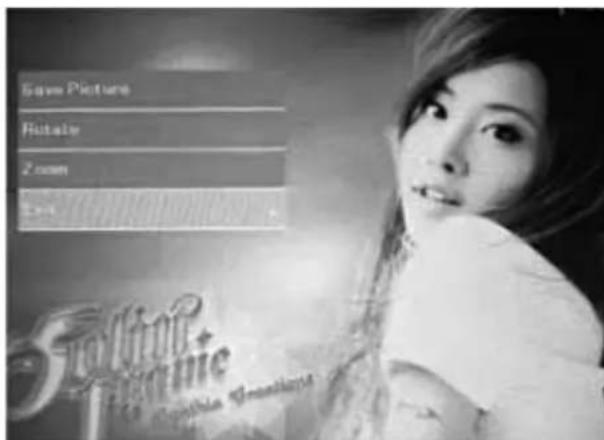

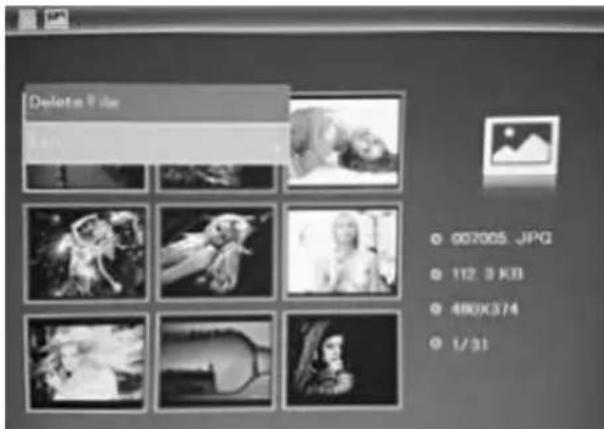

Función copiar y borrar

En el modo 12 imágenes utilice  , para sel-

eccionar la imagen que desea copiar en la memoria

integrada, seleccione y pulse OK (II), para acce-

der al modo de imagen única. Pulse MENU para

acceder a la máscara de copia y OK para confirmar.

En el modo 12 imágenes utilice  , para sel-

eccionar la imagen que desea borrar, seleccione y

pulse MENU, para acceder a la máscara de borrado.

Después pulse OK para confirmar.

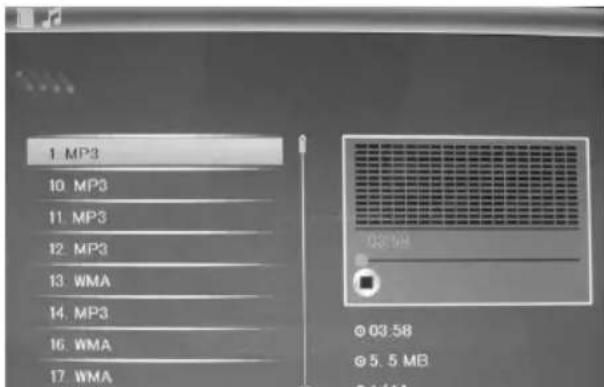

Pulsar RETURN para seleccionar "MEMORY CARD"

en el menú principal. Seleccionar Music, pulsar OK

(II) para entrar en el interfaz de música, pulsar

 para seleccionar la música de la lista de repro-

ducción, después pulsar OK (II) para confirmar.

Pulsar VOL+/- para subir/bajar el volumen

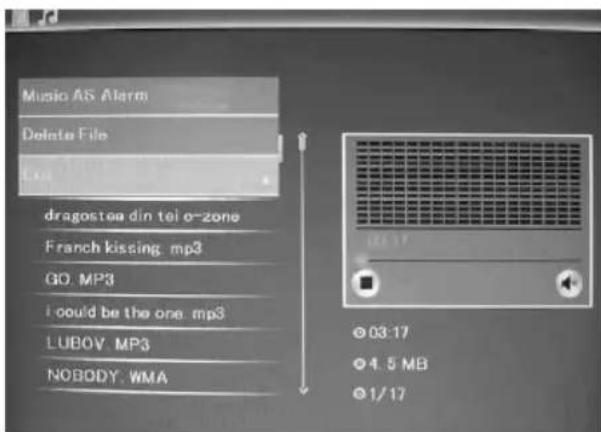

Utilizar  para seleccionar la música que desee

borrar, después pulse MENU para entrar en el inter-

faz de borrado, pulsar OK para confirmar.

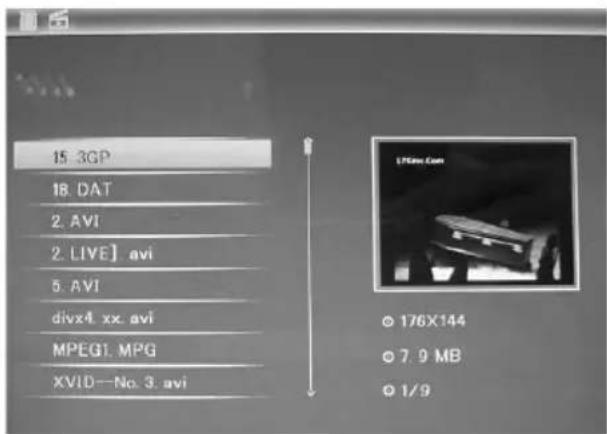

Pulsar RETURN para seleccionar "MEMORY CARD"

en el menú principal. Escoger Video, pulsar OK (II)

para entrar en el interfaz de vídeo, pulsar  para

seleccionar el vídeo de la lista de reproducción,

después pulsar OK (II) para confirmar. Pusar

VOL+/- para subir/bajar el volumen.

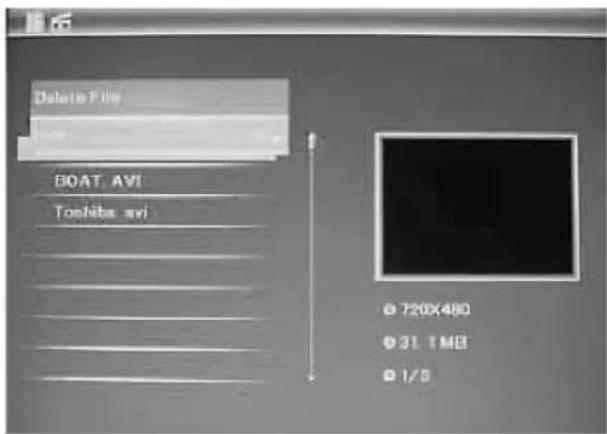

Utilizar  para seleccionar el vídeo que desee

borrar, después pulse MENU para entrar en el in-

terfaz de borrado, pulsar OK para confirmar.

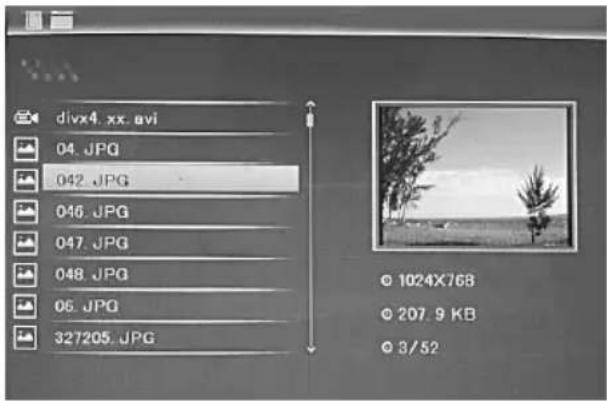

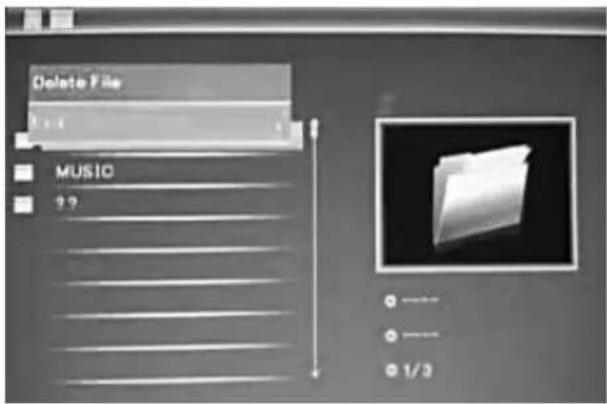

Pulse RETURN para seleccionar „TARJETA DE MEMORIA“ en el menú principal. Pulse ARCHIVO y

después OK (II) para acceder a la máscara de

archivo. En este modo puede navegar a través de

todos los archivos en la tarjeta de memoria y

eliminar archivos en la memoria interna o de un

dispositivo externo.

Utilice  para seleccionar los archivos que desea

borrar y pulse en MENU para acceder a la máscara

de borrado. Después pulse OK para confirmar.

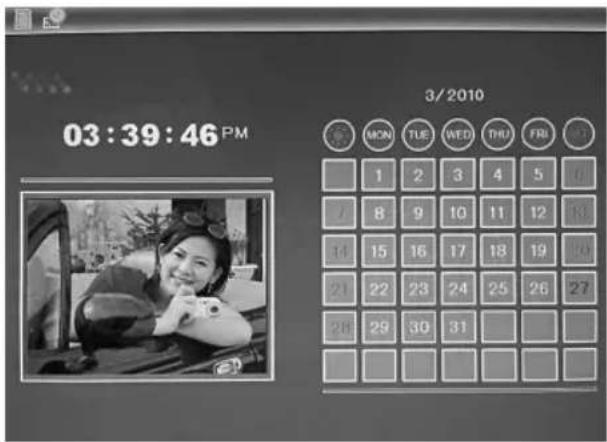

Seleccione Calendario del menú principal y pulse

OK (II), para acceder. La hora aparece en la

columna superior izquierda. Debajo se muestran

automáticamente imágenes de la tarjeta de memo-

ria como presentación.

BN, BA_DF1580_ES.qxd 14.11.2013 20:01 Uhr Seite 6ESPAÑOL 39

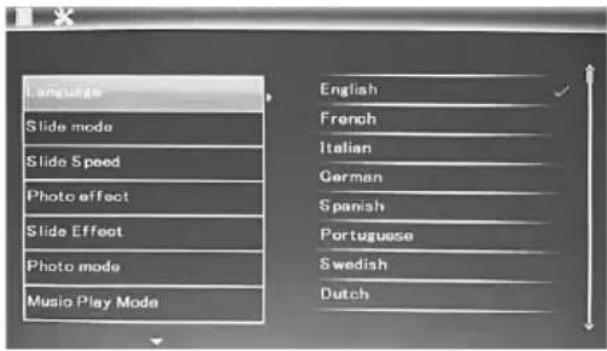

En el menú principal pulse CONFIGURACIÓN y pulse

OK (II), para acceder a la máscara de configura-

ción. Utilice  para seleccionar el punto que desee

ajustar. Pulse OK para mostrar el submenú. Selec-

cione con y pulse OK para confirmar.

8.1 Idioma: Inglés, francés, italiano, alemán,

español, holandés, portugués, sueco, griego y otra

8.2 Secuencia de imágenes: secuencia / casual

8.3 Modo start: Presentación / Música / Video /

8.4 Modo de presentación: Una ventana, cuatro ven-

tanas, tres ventanas

8.5 Velocidad de presentación: 3/5/15/30 segundos,

1/5/15/30 minutos y 1 hora

8.6 Efectos de fotografía: Color, mono, sepia

8.7 Efecto de presentación: casual, on/off división

horizontal, celosía, on/off división vertical, parpa-

deante, actualizar siguiente, off

8.8 Modo de foto: Autoadaptación, óptimo, imagen

8.9 Modo reproducción de música: Repetición una

8.10 Modo vídeo: Original, pantalla

Contraste: Utilice  para seleccionar entre 1

Brillo: Utilice  para seleccionar entre 00

Saturación: Utilice  para seleccionar un punto

entre 00 (bajo) y 40 (alto).

Color: Utilice , para seleccionar entre 00

(más color) y 40 (menos color).

8.12 Ajuste de fecha y hora: Pulse OK y seleccione

los puntos a configurar de la siguiente manera con

 año, mes, día, hora, minuto, segundo. Utilice

OK, , para ajustar y pulse almacenar hora, para

8.13 Ajustar formato de hora: 12/24, pulse OK,

seleccione con , pulse OK y utilice  para la

configuración y pulse OK, para confirmar.

8.14 Alarma: Pulsar OK, seleccionar los elementos

a configurar con  de la: manera siguiente:

estado, número, hora, minuto, modo, pulsar OK,

utilizar  para ajustar, pulsar OK para confirmar.

8.15 Autoencendido/apagado: Pulsar OK, elegir los

elementos a configurar con  de la: manera

siguiente: hora, minuto, estado, pulsar OK, utilizar

 para ajustar, pulsar OK para confirmar.

8.17 Restablecer configuración: Pulse OK, utilice

, para marcar o para resaltar la selección, para

restablecer los valores predeterminados. Pulse OK

8.18 Salir: Pulse aquí para abandonar la máscara de

BN, BA_DF1580_ES.qxd 14.11.2013 20:01 Uhr Seite 7ESPAÑOL40

9. Conexión a PC (opcional)

Se puede conectar el dispositivo a dispositivos

externos a través de un cable USB y copiar, borrar

A. Por favor, encienda el marco digital de fotos y

conéctelo mediante un cable USB a su PC con

Windows 2000/XP/Vista/WIN7 compatible.

B. El dispositivo se detecta automáticamente y apa-

rece el icono de Conectar, y luego se puede

copiar, borrar y editar archivos entre la memoria

interna y otros medios de almacenamiento. Es

necesario reiniciar el marco digital después de

haber completado el proceso de copiar/borrar,

insertar o modificar.

Nunca desconecte la conexión USB si se están

transfiriendo o reproduciendo archivos. Esto puede

dañar su marco digital de fotos. La forma correcta

es hacer clic en el icono "Quitar hardware con

seguridad" en su computadora.

10. Especificaciones técnicas

• Adaptador de red: Entrada AC 100-240V

50/60Hz Salida de DC: 12V/1.5A

• Formato de la imagen: JPEG

• Formato de audio: MP3 y WMA

• Formatos de vídeo: MPEG1, MPEG2, MPEG4,

• Parámetros de pantalla:

Tamaño de pantalla: 38 cm, 15 pulgadas TFT Resolución: 1024 x 768 píxeles

Relación de aspecto: 4:3

Luminancia: 350 cd/m2

60°(izquierda/derecha/vertical/horizontal)

Temperatura de funcionamiento: 0°~40° ,

11. Instrucciones para solucionar

Si tiene problemas con el dispositivo, por favor

consulte estas instrucciones y el manual. Para

obtener asistencia adicional, póngase en contacto

con el soporte técnico.

No hay corriente eléctrica:

• Compruebe si el enchufe está conectado

El control remoto no funciona.

• Compruebe si la batería (la batería en condicio-

nes normales se puede utilizar medio un año)

tiene suficiente voltaje. Reemplazarla por una

nueva si es necesario.

No es posible leer de la tarjeta de memoria o USB:

• Por favor, compruebe si hay archivos almacena-

dos en la tarjeta de memoria o dispositivo USB.

• No se pueden leer medios de almacenamiento en

No se pudo reproducir el archivo.

• Compruebe si el formato de archivo es compa-

tible con el dispositivo.

Pantalla está demasiado brillante o demasiado oscura:

• Por favor, ajuste el brillo o el contraste utilizando

el menú Configuración.

El color es pálido o no hay color:

• Por favor, cambie la configuración de color y

• Por favor, verifique que el volumen esté debida-

mente ajustado y el reproductor no esté en modo

6. Cabo USB comprido(opcional)

1. Formatos de Imagens suportados: JPEG

2. Formatos de áudio suportados: Mp3 e WMA

3. Formatos de vídeo suportados: MPEG1,

4.2. Remova a película de protecção que cobre o

• Verifique se a ficha está correctamente ligada.
