Tipo de produto	Moldura digital para fotos
Marca	Braun
Modelo	DigiFrame 1580
Tamanho da tela	38 cm (15 polegadas) TFT
Resolução	1024 x 768 pixels
Contraste	500:1
Luminosidade	350 cd/m²
Ângulo de visão	60° (esquerda/direita/cima/baixo)
Dimensões (L x A x P)	366 x 292 x 32 mm
Peso	1660 g
Alimentação	Adaptador de corrente 100-240 V, 50/60 Hz, saída 12 V / 1,5 A
Formatos de foto suportados	JPEG
Formatos de áudio suportados	MP3, WMA
Formatos de vídeo suportados	MPEG1, MPEG2, MPEG4, M-JPEG, AVI
Tipos de cartões de memória	SD, SDHC, MMC, MS
Conectividade	Mini USB, USB 2.0 (host)
Memória interna	Sim (capacidade variável conforme versão)
Alto-falantes integrados	2 x 2 W
Controle remoto	Sim (bateria CR2025 incluída)
Funções principais	Apresentação de slides com música, calendário, relógio, alarme, zoom, rotação, cópia/exclusão de arquivos
Limpeza da tela	Pano macio não abrasivo, levemente umedecido com limpador de lentes
Precauções de segurança	Não expor à umidade, não abrir o aparelho, não cobrir as aberturas de ventilação
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 85 %

Perguntas frequentes - DigiFrame 1580 BRAUN

A moldura não liga, o que fazer?

Verifique se o adaptador de corrente está corretamente conectado a uma tomada 110-240 V e se o cabo está bem conectado à moldura. Certifique-se de que a tomada está energizada. Se o problema persistir, entre em contato com o suporte técnico.

O controle remoto não funciona.

Verifique se a bateria CR2025 está instalada corretamente (polo + voltado para você) e se está suficientemente carregada. Em uso normal, a bateria dura cerca de seis meses. Substitua-a se necessário.

Por que o cartão de memória ou o pen drive não é reconhecido?

Certifique-se de que o cartão ou pen drive contém arquivos em formato suportado (JPEG, MP3, WMA, MPEG, etc.). Insira-o corretamente até ouvir um clique. A moldura inicia automaticamente uma apresentação de slides se houver imagens.

Alguns arquivos de foto ou vídeo não são exibidos.

Verifique se o formato do arquivo é suportado: JPEG para fotos, MPEG1/2/4, M-JPEG ou AVI para vídeos. Arquivos não compatíveis não podem ser lidos.

A tela está muito escura ou muito clara.

Acesse o menu Configurações (tecla SETUP) e depois 'Tela'. Ajuste o brilho e o contraste entre 00 (baixo) e 40 (alto) conforme sua preferência.

As cores estão desbotadas ou ausentes.

No menu Configurações > Tela, ajuste a saturação e a cor. O valor 00 dá o máximo de cor, 40 o mínimo.

Não há som durante a reprodução de música ou vídeo.

Verifique se o volume não está no mínimo (teclas VOL+/- do controle remoto) e se o modo Mudo (MUTE) não está ativado. Certifique-se de que os alto-falantes não estão obstruídos.

Como copiar fotos do cartão de memória para a memória interna?

No modo de exibição de fotos (visão de 12 imagens), selecione a foto desejada com as teclas direcionais, pressione MENU, escolha 'Copiar' e confirme com OK. A foto será copiada para a memória interna.

Como ajustar a hora e a data?

Vá ao menu Configurações > Ajuste de hora/data. Use as teclas ▲▼ para selecionar ano, mês, dia, hora, minutos e segundos, ajuste com ◀▶ e confirme com OK.

A moldura pode ser pendurada na parede?

Sim, a moldura DigiFrame 1580 pode ser montada na parede na orientação vertical ou horizontal. Use as fixações de parede adequadas (não fornecidas). Certifique-se de que a parede suporta o peso de 1660 g.

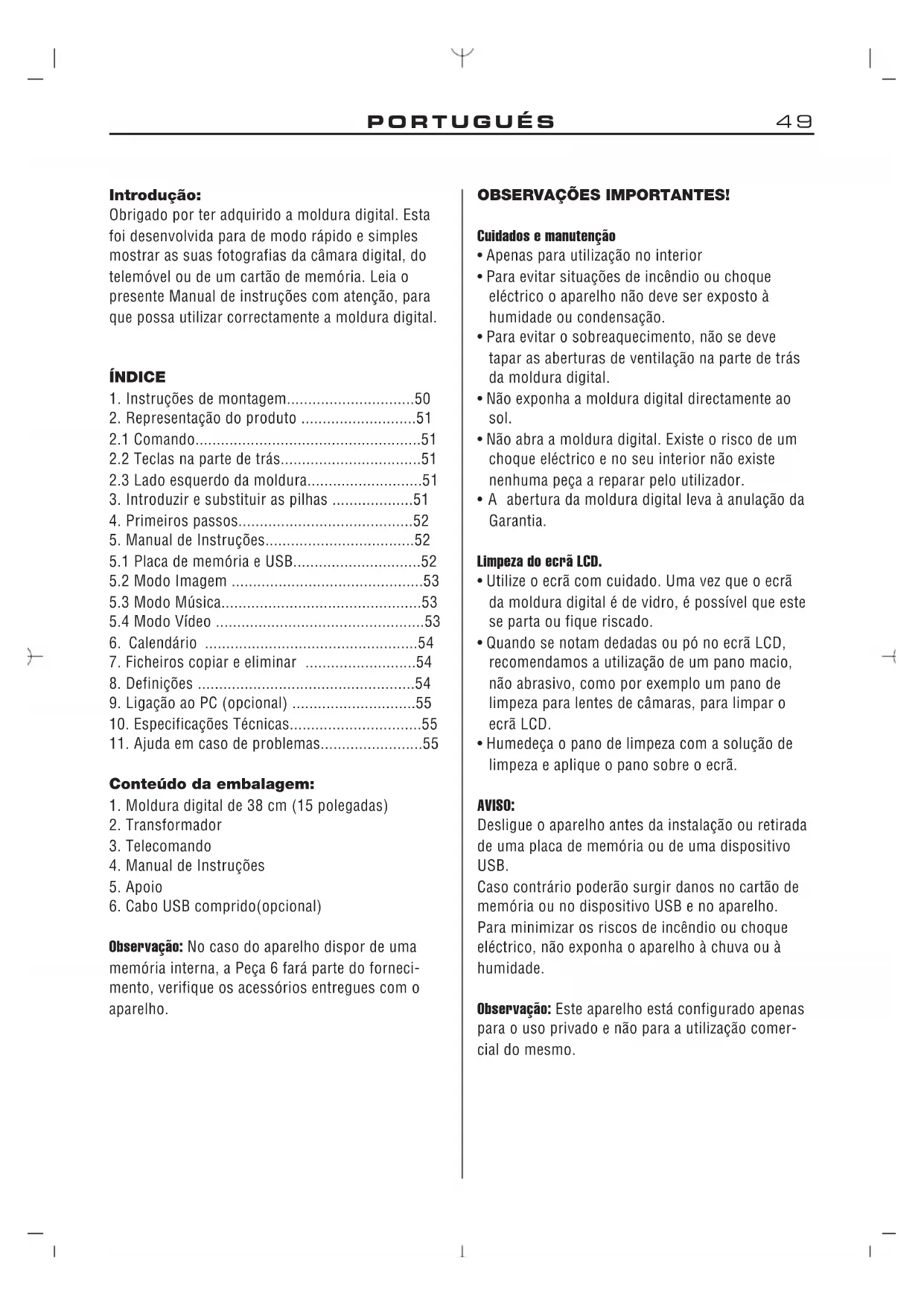

MANUAL DE UTILIZADOR DigiFrame 1580 BRAUN

Este símbolo no produto ou no manual de instruções significa que os seus equipamentos elétricos e eletrónicos devem ser eliminados no final da sua vida separadamente do lixo doméstico. Existem sistemas de recolha seletiva para reciclagem na UE. Para mais informações, entre em contato com as autoridades locais ou com o revendedor onde adquiriu o produto.

Obrigado por ter adquirido a moldura digital. Esta foi desenvolvida para mostrar de modo rápido e simples as suas fotografias da câmera digital, do telemóvel ou de um cartão de memória. Leia o presente Manual de instruções com atenção, para que possa utilizar corretamente a moldura digital.

ÍNDICE

1. Instruções de montagem 50
2. Representação do produto 51 2.1 Comando 51 2.2 Teclas na parte traseira 51 2.3 Lado esquerdo da moldura 51
3. Introduzir e substituir as pilhas 51
4. Primeiros passos 52
5. Manual de Instruções 52 5.1 Placa de memória e USB 52 5.2 Modo Imagem 53 5.3 Modo Música 53 5.4 Modo Vídeo 53
6. Calendário 54
7. Ficheiros copiar e eliminar 54 8. Definições 54
8. Ligação ao PC (opcional) 55
9. Especificações Técnicas 55
10. Ajuda em caso de problemas 55

Conteúdo da embalagem:

1. Moldura digital de 38 cm (15 polegadas)
2. Transformador
3. Telecomando
4. Manual de Instruções
5. Apoio
6. Cabo USB comprido (opcional)

Observação: No caso de o aparelho dispor de uma memória interna, a Peça 6 fará parte do fornecimento; verifique os acessórios entregues com o aparelho.

OBSERVAÇÕES IMPORTANTES!

Cuidados e manutenção

• Apenas para utilização no interior
• Para evitar situações de incêndio ou choque elétrico, o aparelho não deve ser exposto à humidade ou condensação.
• Para evitar o sobreaquecimento, não se devem tapar as aberturas de ventilação na parte de trás da moldura digital.
• Não exponha a moldura digital diretamente ao sol.
• Não abra a moldura digital. Existe o risco de choque elétrico e no seu interior não existem peças que possam ser reparadas ou utilizadas.
• A abertura da moldura digital leva à anulação da garantia.

Limpeza do ecrã LCD.

• Utilize o ecrã com cuidado. Uma vez que o ecrã da moldura digital é de vidro, é possível que este se parta ou fique riscado.
• Quando se notam dedadas ou pó no ecrã LCD, recomendamos a utilização de um pano macio, não abrasivo, como por exemplo um pano de limpeza para lentes de câmaras, para limpar o ecrã LCD.
• Humedeça o pano de limpeza com a solução de limpeza e aplique o pano sobre o ecrã.

AVISO:

Desligue o aparelho antes da instalação ou retirada de uma placa de memória ou de um dispositivo USB.

Caso contrário, poderão surgir danos no cartão de memória ou no dispositivo USB e no aparelho.

Para minimizar os riscos de incêndio ou choque elétrico, não exponha o aparelho à chuva ou à humidade.

Observação: Este aparelho está configurado apenas para o uso privado e não para a utilização comercial do mesmo.

Funções:

1. Formatos de imagens suportados: JPEG
2. Formatos de áudio suportados: MP3 e WMA
3. Formatos de vídeo suportados: MPEG1, MPEG2, MPEG4, M-JPEG e AVI
4. Cartões de memória suportados: SD/SDHC/MMC/MS.
5. Ligação USB: Mini-USB e USB 2.0
6. A memória Flash integrada possibilita guardar imagens
7. A memória integrada para o apoio de uma ligação ao PC e a gravação de ficheiros (Opcional), ver informações na embalagem.
8. Apresentação de slides automática ao introduzir um cartão de memória
9. Imagens e música: Apresentação de imagens com música de fundo
10. Apresentação de imagens no modo Imagens pré-visualizadas
11. Relógio e calendário integrados com janela para apresentação de slides, ligar/desligar temporizados
12. Funções no modo Mostrar imagens: Apresentação de slides, pré-visualização de imagens, zoom, rotação.
13. Velocidade ajustável da apresentação de slides e de efeitos diferentes de transição entre imagens.
14. Luminosidade, contraste, saturação e tonalidade ajustáveis
15. Copiar ficheiros nas memórias internas e eliminar ficheiros nos cartões de memória e nas memórias internas.
16. Altifalantes estéreo integrados (2x2W) e ligação para auscultadores
17. Posicionamento variável (vertical e horizontal), a moldura digital pode ser pendurada na parede.
18. Idioma para o menu do ecrã: Inglês, Alemão e outros idiomas selecionáveis

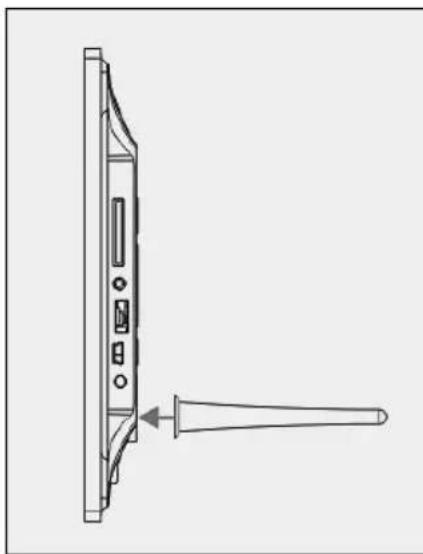

1. Instruções de montagem

Fixe o apoio na ranhura da moldura digital e rode o apoio no sentido dos ponteiros do relógio, fixando-o. Assegure-se previamente de que o apoio está fixo e,

em seguida, coloque o aparelho sobre uma base fixa e estável. Tenha em atenção a figura abaixo.

2. Representação do produto

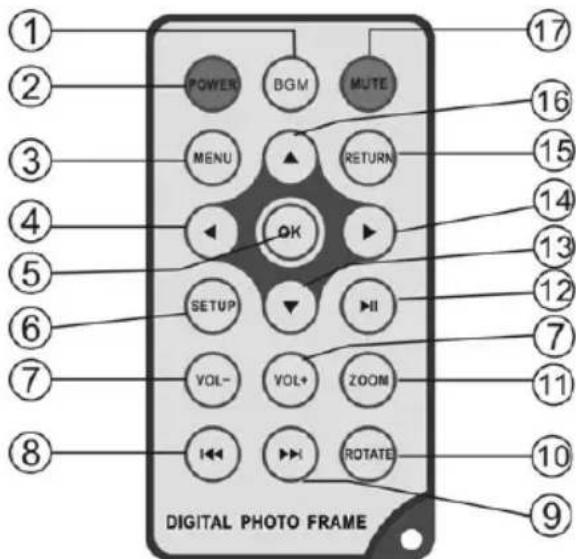

2.1 Telecomando

1 BGM - Apresentação de slides com música de fundo.

2 POWER: Interruptor ligar/desligar. 3 MENU: Menu para Copiar, Apagar, Girar, Zoom

4 Tecla de seleção de função, seta para a esquerda 5 OK: Para confirmar ou alterar a função Parar/Reproduzir no modo Música 6 SETUP: Diretamente para as definições. 7 VOL +/- Volume mais alto/baixo. 8 Para o ficheiro de música ou de vídeo anterior 9 Para o ficheiro de música ou de vídeo seguinte 10 RODAR (ROTATE): No sentido dos ponteiros do relógio em passos de 90°, no modo Imagem parada, cada vez que se pressiona. 11 ZOOM: aumento de até 5 vezes. No modo Imagem parada em imagem simples. 12 A pressionar inicia-se a reprodução quando esta está parada ou em Pausa; pressionar acontece a Pausa durante a reprodução 13 Tecla de seleção de funções, seta para baixo 14 ▶ Tecla de seleção de funções, seta para a direita.

15 RETORNA: Para voltar para o nível de definições superior 16 ▲ Tecla de seleção de funções, seta para cima 17 SILENCIO (MUTE): Pressione a tecla Silêncio (Mute) para regular a reprodução do som transitoriamente em volume baixo.

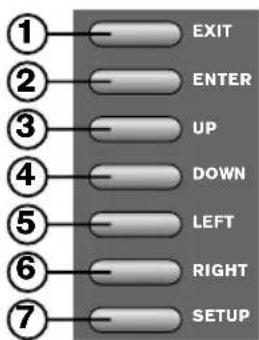

2.2 Teclas na parte de trás

1. Exit 2. Reprodução/Pausa/OK, ENTER longo: Ligar/Desligar 3. Anterior/Alto 4. Próximo/Desce 5. Esquerda, Mais baixo (Música/Vídeo) 6. Direita, Mais alto (Música/Vídeo) 7. Set Up

2.3 Lado esquerdo da moldura

1. Cartão de memória SD/MMC/MS
2. Conector - auscultadores
3. MINI-USB
4. USB 2.0
5. ALIMENTAÇÃO

3. Introduzir e substituir as pilhas

Com a parte de cima do comando voltada para baixo, pressione a área ranhurada do suporte da pilha e puxe o mesmo para si para retirar o suporte. Coloque uma pilha plana de lítio CR2025 no suporte da pilha com o polo positivo (lado com “+”) voltado para si. Volte a introduzir o suporte.

4. Primeiros passos

3.1. Abra os braços no lado anterior da moldura de imagem digital o máximo possível para fora, a fim de se obter uma máxima estabilidade. Depois insira uma extremidade do adaptador de corrente alterna juntamente fornecido numa tomada elétrica standard de corrente alternada 110-240V e a outra extremidade no lado errado da moldura.

4.2. Remova a película de proteção que cobre o ecrã LCD.

4.3. Remova o isolamento de plástico da pilha do compartimento da pilha e certifique-se de que se encontra uma pilha no telecomando. Se necessitar de uma pilha nova, consulte por favor o capítulo "Colocar & substituir a pilha".

4.4. Ligue o aparelho, premindo para isso o botão "Power" no telecomando ou ENTER longo na parte da frente do aparelho.

5. Manual de instruções

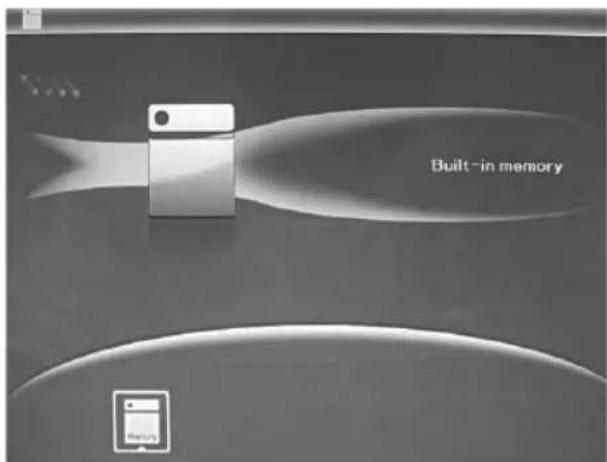

Após ter ligado o aparelho, aparece o ecrã inicial. Prima RETURN, para ir parar à janela de seleção dos cartões de memória.

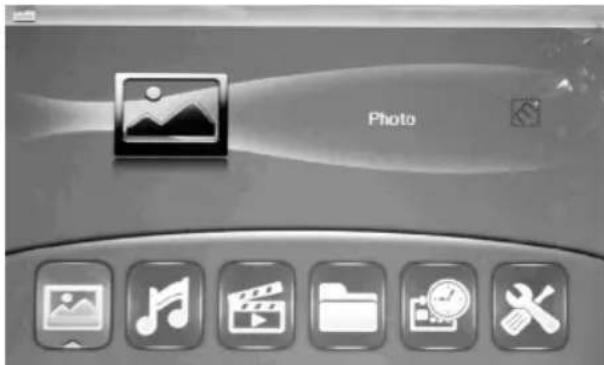

5.1 Cartões de memória e USB

Suporta SD/SDHC/MS/MMC/MS e USB 2.0. Ao se inserir um cartão de memória ou um dispositivo de USB, é reproduzida automaticamente uma apresentação de diapositivos. Depois prima RETURN das vezes, para ir parar aos menus Fotografia, Ficheiro, Calendário e Configurações. Prima OK (▶II) para confirmar.

Nota:

1. Certifique-se de que se encontram ficheiros de imagem, os ficheiros de música e de vídeo compatíveis no cartão de memória ou no dispositivo USB.
2. Se existirem ficheiros de imagem e de música compatíveis no cartão ou dispositivo USB, a apresentação de diapositivos será automaticamente iniciada com música de fundo.

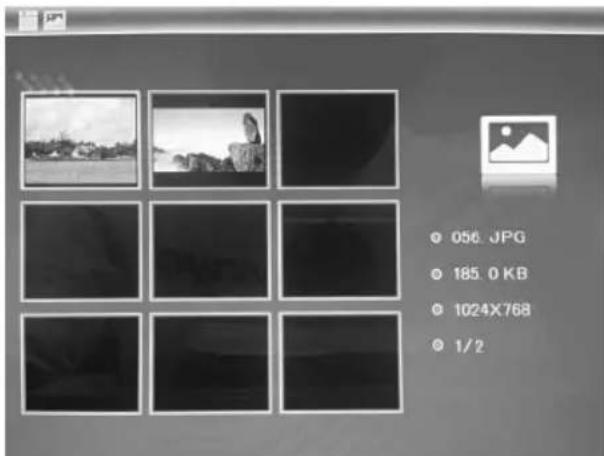

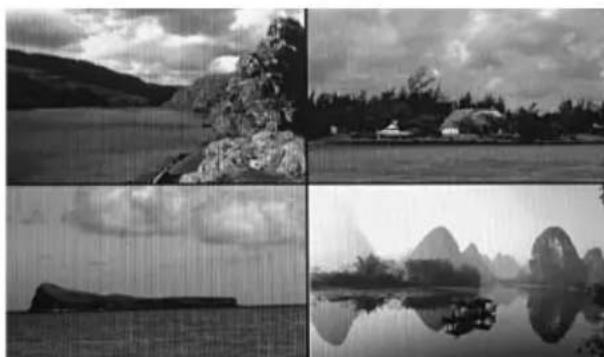

5.2 Modo de imagem

Prima RETURN para selecionar "CARTÃO DE MEMÓRIA" no menu principal. Marque Foto e prima OK para ir para o modo de 9 imagens. Utilize ▲▼▲▶ para selecionar uma imagem e prima OK (▶II) para reproduzir a imagem numa janela individual.

Prima OK (▶II) para reproduzir as imagens numa apresentação de diapositivos, no modo de diapositivo. Altere o modo de diapositivo da seguinte forma: Selecione CONFIGURAÇÕES para escolher o MODO DE DIAPOSITIVO (uma janela/quatro janelas/três janelas), selecione com ▲▼. Prima OK para confirmar.

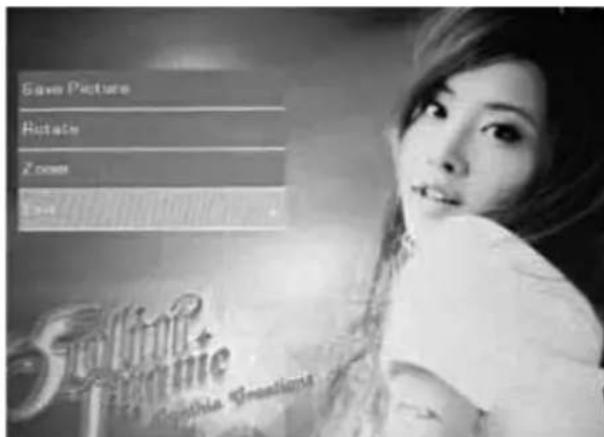

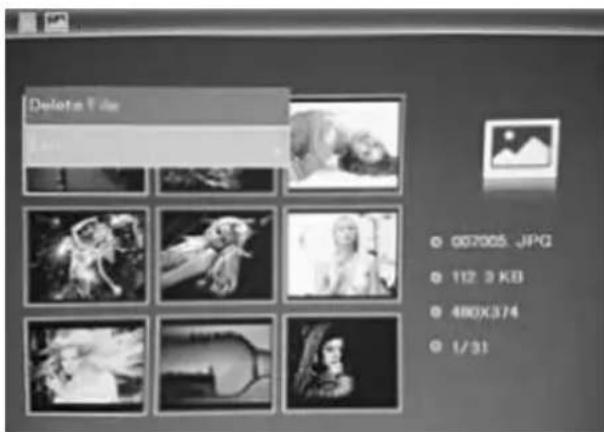

Função Copiar & Apagar

Sirva-se das setas ▲▼▲◀ no modo de 12 imagens para selecionar a imagem que deseja copiar para a memória integrada e prima OK (▶II) para ir para o modo de imagem individual. Prima MENU para ir para a máscara da função de copiar e prima OK para confirmar.

Sirva-se das setas ▲▼▲▶ no modo de 12 imagens para selecionar a imagem que deseja apagar e prima MENU para ir para a máscara da função de apagar. Depois prima OK para confirmar.

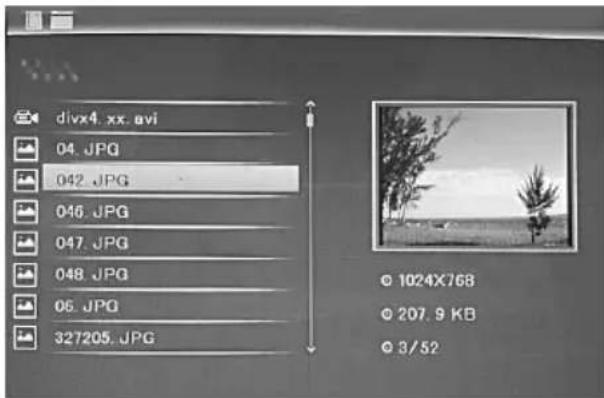

5.3. Modo de música

Prima RETURN para selecionar "CARTÃO DE MEMÓRIA" no menu principal. Prima FICHEIRO e depois OK (▶II) para poder ter acesso à máscara dos ficheiros. Neste modo, pode percorrer todos os ficheiros contidos no cartão de memória e apagá-los da memória interna ou num dispositivo externo.

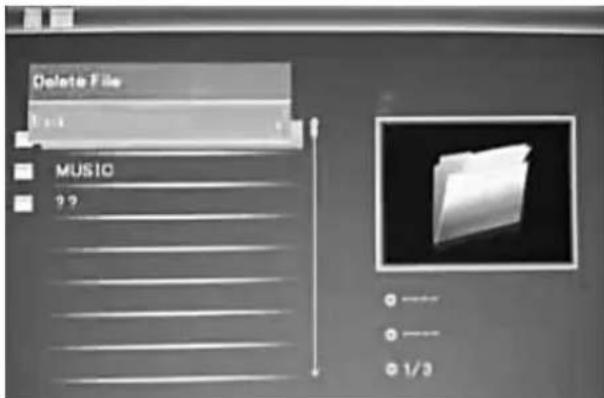

Função Copiar & Apagar

Sirva-se das setas ▲▼ para selecionar a imagem que deseja apagar e depois prima MENU para ir para a máscara da opção Apagar. Depois prima OK para confirmar.

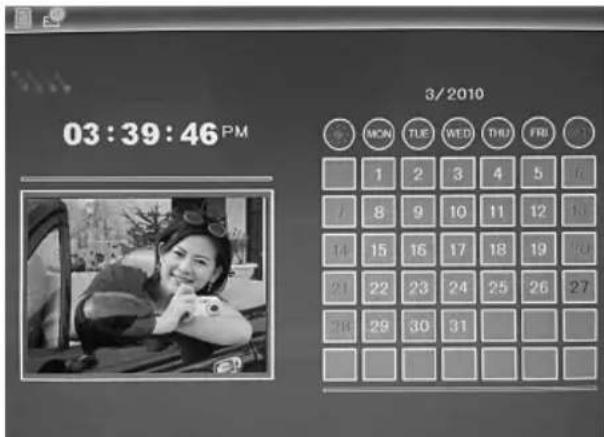

7. Calendário

Selecione Calendário no menu principal e prima OK (▶II) para ter acesso à opção. A hora é indicada no lado superior esquerdo. Por baixo da hora são apresentadas automaticamente as imagens contidas no cartão de memória sob a forma de apresentação de diapositivos.

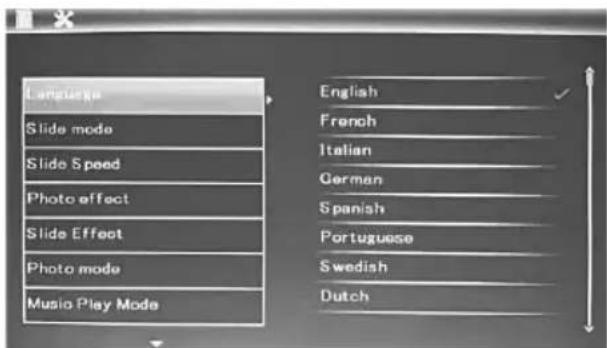

8. Configurações

Prima em CONFIGURAÇÕES no menu principal e depois em OK (▶II) para ir para a máscara da opção das configurações. Sirva-se das setas ▲▼ para selecionar o ponto que deseja configurar. Prima OK para visualizar o submenu. Selecione com as setas ▲▼ e depois prima OK para confirmar.

8.1 Idioma: Inglês, Francês, Italiano, Alemão, Espanhol, Holandês, Português, Sueco, Grego e outros 8.2 Imagem sequência: Sequência / Aleatório 8.3 Modo start: Diapositiva / Música / Vídeo / Imagem / Calendário 8.4 Modo de diapositivo: janela individual, duas janelas e janela tripla 8.5 Velocidade dos diapositivos: 3/5/15/30 segundos, 1/5/15/30 horas e 1 hora 8.6 Efeito da cor: cores, unicolor, sépia 8.7 Efeito do diapositivo: aleatório, divisão horizontal ligado/desligado, persiana, divisão horizontal ligado/desligado, embaciado, atualizar próximo, desligado 8.8 Modo de fotografia: adaptação automática, otimizado, imagem integral 8.9 Modo de reprodução de música: repetição individual, circular, sem repetição 8.10 Modo de vídeo: original, ecrã

8.11 Visualização

Contraste: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). Claridade: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). Saturação: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). Cor: Sirva-se das setas ▲▼ para selecionar um valor compreendido entre 00 (baixo) e 40 (alto). 8.12 Definir a data/hora: Prima OK e selecione os itens que deseja configurar com ▲▼: ano, mês, dia, hora, minutos, segundos. Sirva-se das setas OK, ▲▶ para definir a hora e prima Guardar hora para confirmar. 8.13 Definir o formato da hora: 12/24, prima OK, selecione com ▲▼, prima OK e depois sirva-se das setas ▲▼ para a configuração e prima OK para confirmar. 8.14 Alarme: prima OK, selecione os itens de configuração com ▲▼, da seguinte forma: estado, número, hora, minutos, modo, prima OK, use ▲▶ para aplicar, prima OK para confirmar. 8.15 Auto Power On/Off: prima OK, selecione os itens de configuração com ▲▼, da seguinte forma: hora, instantes, estado, prima OK, use ◀▶ para aplicar, prima OK para confirmar. 8.16 Configurar memória interna: prima OK, selecione Não/Sim com ▲▼. Prima OK para confirmar. 8.17 Desfazer as configurações: carregue em Sair para regressar às configurações básicas. 8.18 Sair: carregue em Sair para abandonar o menu das configurações.

9. Ligação ao PC (Opcional)

Poderá ligar o aparelho a aparelhos exteriores através de um cabo USB, e assim copiar, eliminar ou editar ficheiros.

A. Ligue a moldura digital e conecte-a através de um cabo USB ao seu PC com o sistema operativo Windows 2000/XP/Vista/WIN8. B. O aparelho é detectado automaticamente e surge o símbolo Ligar; de seguida poderá copiar, eliminar e editar ficheiros entre a memória interna e os outros suportes de memória. Deverá reiniciar a moldura digital antes de concluir o procedimento de cópia/eliminação, introdução ou edição.

OBSERVAÇÃO:

Nunca desconecte a ligação USB quando estiver a transferir ou reproduzir ficheiros. Tal poderá danificar a sua moldura digital. O procedimento correto é clicar sobre o símbolo "Remover hardware com segurança" no seu computador.

10. Especificações Técnicas

• Transformador: Entrada CA 100-240V 50/60Hz Saída CC: 12V/1,5A
• Formato de imagem: JPEG
• Formato de áudio: MP3 e WMA
• Formato de vídeo: MPEG1, MPEG2, MPEG4, M-JPEG e AVI. Cartões de memória: SD/SDHC/MS/MMC
• USB: USB-Host; MINI-USB (Ligação através de um cabo USB comprido)
• Parâmetros do ecrã: Dimensões do ecrã: 38 cm, 15 polegadas TFT. Resolução: 1024 x 768 pixels

Contraste: 500:1

Formato: 4:3

Brilho: 350 cd/m2

Ângulo de visão:

60° (esquerdo/direito/vertical/horizontal)

Temperatura de funcionamento: 0° ~ 40°

Humidade do ar: 10 - 85%

• Peso: 1660g
• Dimensões: 366 × 292 × 32 mm (LxA x P)

11. Instruções para a resolução de problemas

No caso de ter problemas com o seu aparelho, consulte as presentes instruções e também o Manual. Para mais ajuda, contacte a assistência técnica.

Sem energia:

Comando não funciona:

• Verifique se a pilha tem tensão suficiente (em condições normais a pilha pode durar vários meses). Se necessário, substitua a pilha por uma nova.

Não é possível fazer a leitura de cartões de memória ou USB:

• Verifique se os ficheiros guardados se encontram no cartão de memória ou no dispositivo USB.
• Não é possível fazer a leitura de suportes vazios.

Não é possível reproduzir o ficheiro:

• Verifique se o formato do ficheiro é suportado pelo aparelho.

• Ajuste a luminosidade ou contraste através do menu Definições.

A cor está baça ou não aparece cor:

• Altere as definições de cor e de contraste.

Sem som:

• Verifique se o volume do som está corretamente ajustado e se o leitor não está no modo Silêncio (Mute).
