SCAS30 - Altavoz SONY - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato SCAS30 SONY en formato PDF.
| Tipo de producto | Altavoz activo (altavoz amplificado) para sistemas de seguridad |
| Marca | Sony |
| Modelo | SCA-S30 |
| Dimensiones (An x Al x Pr) | 167 x 273 x 255 mm (incluyendo el marco) |
| Diámetro | 150 mm |
| Peso | Aproximadamente 2,4 kg (incluyendo el marco) |
| Alimentación | 24 V CA, consumo máx. 8 W (salida 1/8 W no distorsionada), corriente máx. 2,8 A |
| Respuesta en frecuencia | 100 Hz a 15 000 Hz (salida 5 W) |
| Nivel de salida máximo | Superior o igual a 35 W (entrada 24 V CA, 1 kHz) |
| Impedancia de entrada | 10 kΩ o más |
| Relación señal/ruido | Superior o igual a 80 dB (IEC179 A-ponderado, 1 kHz, 30 W) |
| Conectores de entrada | 1 x AUDIO IN (mini conector estéreo 3 polos/2 polos), 1 x entrada de alimentación 24 V CA, 1 x borne de puesta a tierra |
| Grado de protección | IP66 (antipolvo y antichorreo de agua) |
| Temperatura de funcionamiento | -20 a +50 °C (-4 a +122 °F) |
| Humedad de funcionamiento | 20 % a 80 % (sin condensación) |
| Temperatura de almacenamiento | -20 a +60 °C (-4 a +140 °F) |
| Humedad de almacenamiento | 20 % a 95 % (sin condensación) |
| Funciones principales | Amplificador interno, diseño compacto y ligero, montaje en pared o en poste, ajuste de ángulo, cable de seguridad incluido |
| Mantenimiento y limpieza | Limpiar con un paño seco; para manchas difíciles, usar un detergente suave neutro y luego secar; no usar alcohol, disolventes ni sustancias volátiles |
| Seguridad | Cable metálico de seguridad incluido; instalación por técnico cualificado; puesta a tierra obligatoria; inspección periódica recomendada una vez al año |
| Piezas de repuesto y reparabilidad | Póngase en contacto con un distribuidor Sony autorizado para cualquier reparación; el aparato no contiene piezas reparables por el usuario |
| Accesorios suministrados | Cable metálico de seguridad, tornillo de montaje M4x16, manual de instrucciones, folleto de garantía |
| Garantía | Garantía limitada Sony; consultar los documentos suministrados o el sitio web de Sony para las condiciones |
Preguntas frecuentes - SCAS30 SONY
Preguntas de los usuarios sobre SCAS30 SONY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Altavoz en formato PDF gratis! Encuentra tus instrucciones SCAS30 - SONY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SCAS30 de la marca SONY.
MANUAL DE USUARIO SCAS30 SONY
Manual de instrucciones ____ ES
Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consévelo para referencias futuras.
ADVERTENCIA
Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.
Suministro eléctrico
El SCA-S30 funciona con alimentación de ca de 24 V. El altavoz detecta automáticamente la alimentación. En EE.UU., es necesario utilizar un suministro eléctrico de Clase 2 homologado por UL. En Canadá, utilice un suministro eléctrico de Clase 2 con certificación CSA.
Para los clientes de Europa
Este producto ha sido diseñado para utilizarse en los entornos electromagnéticos siguientes: E1 (zona residencial), E2 (zona comercial e industrial ligera), E3 (exteriores urbanos), y E4 (entorno con EMC controlada, p. ej., estudio de televisión).
Para los clientes de Europa
Este producto ha sido fabricado por, o en nombre de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. Las consultas relacionadas con la conformidad del producto basadas en la legislación de la Unión Europea deben dirigirse al representante autorizado, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bélgica. Para cualquier asunto relacionado con el servicio o la garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

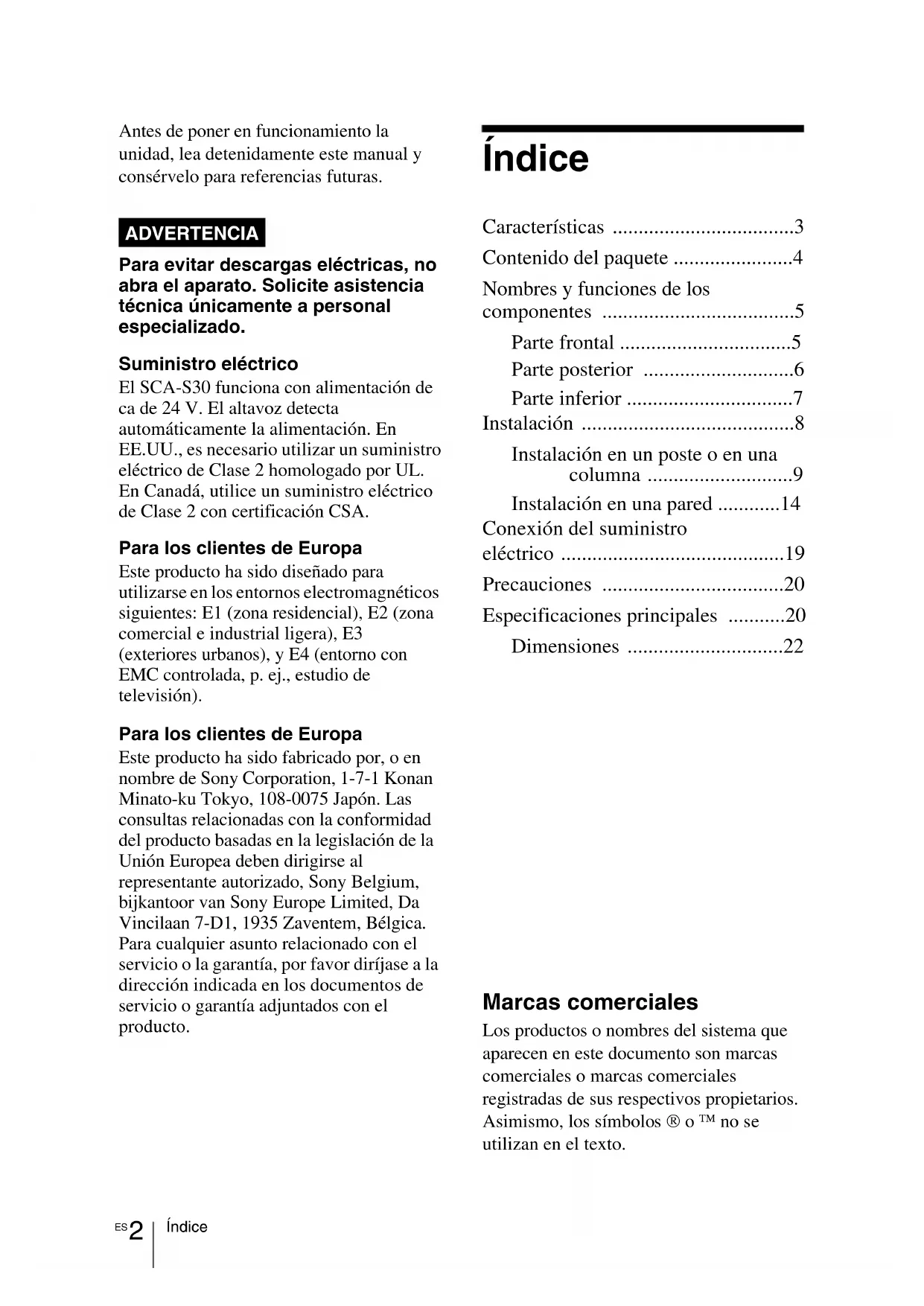

Índice
Características ....3
Contenido del paquete ....4
Nombres y funciones de los componentes ....5
Parte frontal ....5
Parte posterior ....6
Parte inferior ....7
Instalación 8
Instalación en un poste o en una columna ....9
Instalación en una pared ......14
Conexión del suministro eléctrico ....19
Precauciones ....20
Especificaciones principales .....20
Dimensiones ......22
Marcas comerciales
Los productos o nombres del sistema que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. Asimismo, los símbolos ® o ™ no se utilizan en el texto.
Características
El altavoz activo SCA-S30 está diseñado para utilizarse en combinación con cámaras de seguridad y para proporcionar un alto rendimiento y una gran durabilidad. El diseño del altavoz también responde a las siguientes funciones:
Altavoz con amplificador interno compatible con alimentación de ca de 24 V
El SCA-S30 es compatible con una alimentación de ca de 24 V, lo cual permite consolidar el suministro eléctrico con cámaras de red de Sony.
Amplia dispersión
El amplificador incorporado de salida alta y la gran eficacia del altavoz ofrecen una amplia dispersión del sonido.
Diseño compacto y ligero
Su ligero aunque sólido diseño permite una sencilla instalación y soporta el viento, las vibraciones y otros factores externos.
Gran fiabilidad y durabilidad
- Un diseño fiable que resiste las vibraciones y un amplio rango de temperaturas de funcionamiento, junto con un exterior impermeable de gran durabilidad, permiten instalarlo en diversos entornos.
- Conformidad con el estándar IP66
- Dispone de diversos dispositivos de seguridad para evitar el desprendimiento de la unidad
Alta calidad de sonido
Los circuitos y el altavoz utilizan un amplio rango de frecuencias, lo cual ofrece una salida de sonido de alta calidad.
Instalación sencilla
- La unidad encaja con los soportes de montaje disponibles.
- El ángulo del altavoz se puede ajustar fácilmente aflojando y apretando los pernos de ajuste.
Contenido del paquete
Compruebe que todos los elementos siguientes estén incluidos en el paquete. Si falta alguno de ellos, póngase en contacto con su representante local de Sony.
- Altavoz (1)

- Cable de seguridad (1)
- Tornillo de montaje del cable de seguridad (M4 × 16) (1)
- Manual de instrucciones (1)
- Libro de garantía (1)
Notas
- No se suministran elementos adicionales como los soportes adaptadores para el montaje en poste (por ejemplo, el APM3 de Videolarm), las bandas metálicas, los conductos para cables y las piezas de acoplamiento (tubos de conducción). Los clientes deben obtenerlos según corresponda.
- Es posible que este paquete contenga hardware y/o documentación adicional.
- Conserve las cajas y los materiales de embalaje para utilizarlos en el futuro, ya que pueden emplearse para transportar o enviar la unidad.
Nombres y funciones de los componentes
Parte frontal

1 Panel frontal
El sonido se emite desde aquí.
2 Tapa
Cubre las conexiones de los cables.
Asegúrese de cerrarla bien para evitar que se desprenda.
3 Armazón
Se utiliza para montar el altavoz en una pared o en un poste.
Para asegurar el altavoz, utilice los tornillos que se suministran con el soporte de montaje (no suministrado).
4 Pernos de ajuste
Permiten ajustar el ángulo del altavoz.
Apriete los pernos para fijar el altavoz en un ángulo.
5 Orificios para el cable de seguridad
Introduzca el cable de seguridad a través de estos orificios.
Utilice siempre el cable de seguridad para evitar que la unidad se caiga. (Consulte la página 12).
Parte posterior

1 Conector AUDIO IN (miniclavija estéreo de 3 patillas/miniclavija de 2 patillas)
Es el conector de entrada LINE.
Aunque las miniclavijas estéreo de 3 patillas son compatibles, la salida de las entradas estéreo será monoaural.
② Conector de entrada de alimentación (ca de 24 V)
Conéctelo a una unidad de suministro eléctrico de ca de 24 V.
3 Terminal de conexión a tierra (m)
Se utiliza para conectar la unidad a tierra. Es necesario conectar siempre la unidad a tierra.
4 Orificios para el cable de seguridad
Introduzca el cable de seguridad a través de estos orificios.
Adjunte siempre el cable de seguridad para evitar que la unidad se caiga. (Consulte la página 12).
Parte inferior

Se ilumina en verde cuando le llega corriente eléctrica.
2Puerto de conexión (para ajustes de conducción) NPT 3/4
Conecte aquí los conductos para cables y las piezas de acoplamiento (ajustes de conducción).
Instalación
ADVERTENCIA
- Póngase en contacto con un técnico cualificado para instalar la unidad en un techo o en una ubicación alta.
- Si instala la unidad en una ubicación alta, asegúrese de que la ubicación resista el peso de la unidad y de las piezas de instalación y de fijar correctamente la unidad. No hacerlo podría provocar lesiones.
- Utilice siempre el cable de seguridad suministrado para evitar que la unidad se caiga.
- Si ha instalado la unidad en una ubicación alta, revise la instalación anualmente para comprobar si hay elementos sueltos. Aumente la frecuencia de la revisión según el lugar en que se encuentre ubicada la instalación.
Esta unidad cumple con el estándar internacional de resistencia al polvo y al agua IEC60529 IP66, por lo que puede utilizarse en ubicaciones con muchas partículas de polvo o salpicaduras de agua.
A continuación, se muestra el rendimiento que indican los dígitos situados después de la “IP”.
Resistencia al polvo
IP6_ Unidad protegida contra el polvo.
Definición
Protección contra la entrada de polvo.
Resistencia a las salpicaduras
IP_6 Unidad protegida contra las salpicaduras de agua.
Definición
Las salpicaduras de agua que se proyecten hacia el receptáculo desde cualquier dirección no producirán efectos dañinos.
Precaución
No se recomienda la instalación invertida del altavoz, ya que podría reducir las propiedades de resistencia al agua (estándar P66) de la unidad.
Instalación en un poste o en una columna
Utilice un soporte adaptador para el montaje en poste para fijar la unidad a un poste o a una columna.

No se suministran soportes adaptadores para el montaje en poste, bandas metálicas, conductos para cables, piezas de acoplamiento, tuercas, cables de señal de audio ni cables de alimentación. Los clientes deben obtenerlos según corresponda.
1 Utilice bandas metálicas para asegurar el soporte adaptador para el montaje en poste al poste o a la columna.

Soporte adaptador para el montaje en poste
2 Extraiga la tapa de la parte posterior del altavoz.

Notas
- Los tornillos de la tapa están atornillados fuertemente al altavoz y es posible que cueste retirarlos. - La tapa está sujeta al altavoz mediante un cable en espiral.
3 Inserte el cable de señal de audio y los cables de alimentación en el conducto para cables y enrosque la pieza de acoplamiento.

4 Inserte la pieza de acoplamiento en el puerto de conexión del altavoz y asegúrela con la tuerca suministrada con la pieza.

5 Utilice las tuercas y los pernos suministrados con el soporte adaptador para el montaje en poste para fijar el altavoz al soporte.

6 Conecte el cable de señal de audio y los cables de alimentación al altavoz.
① Afloje los pernos de ajuste situados a ambos lados del altavoz tanto como sea posible y ajuste el ángulo del altavoz tal como se indica.

② Conecte el cable de señal de audio al conector AUDIO IN, los cables de alimentación al conector de entrada de alimentación (ca de 24 V) y el cable de conexión a tierra al terminal de conexión a tierra ( 1h ).
- Fije el cable de señal de audio en el portacables para evitar que se produzcan desconexiones.
- Es necesario que la unidad esté siempre conectada a tierra.

7 Instale la tapa a la parte posterior del altavoz.
①Coloque la tapa en el altavoz.

②Apriete los tornillos (3) de la tapa para asegurarla.
Asegúrese de que la tapa esté perfectamente ajustada al altavoz, sin dejar aberturas.

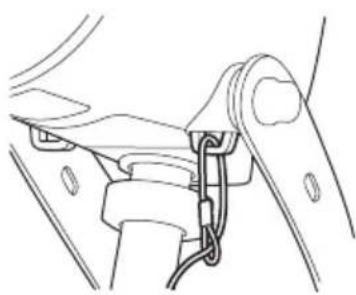

8 Coloque el cable de seguridad.
① Inserte el cable de seguridad en uno de los orificios del altavoz diseñados para este fin tal como se indica.
Asegúrese de utilizar uno de los cuatro orificios de seguridad para asegurar el altavoz.
Ejemplo Ejemplo

② Utilice el tornillo de montaje del cable de seguridad suministrado (M4 × 16) para asegurar el cable.

Precaución
Utilice sólo el tornillo suministrado para asegurar el cable de seguridad. Si utiliza otro, podría no obtener el soporte necesario.
9 Ajuste el ángulo del altavoz.
Tras ajustar el ángulo, apriete los pernos de ajuste situados a ambos lados del altavoz para fijarlo.
Apriete los pernos de ajuste a ambos lados de la unidad para fijar el ángulo.

Instalación en una pared

No se suministran conductos para cables, piezas de acoplamiento, tuercas, cables de señal de audio ni cables de alimentación. Los clientes deben obtenerlos según corresponda.
1 Extraiga la tapa de la parte posterior del altavoz.

Notas
- Los tornillos de la tapa están atornillados fuertemente al altavoz y es posible que cueste retirarlos.

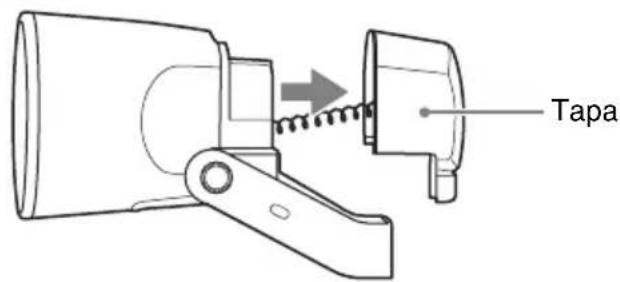

- La tapa está sujeta al altavoz mediante un cable en espiral.
2 Inserte el cable de señal de audio y los cables de alimentación en el conducto para cables y enrosque la pieza de acoplamiento.

3 Inserte la pieza de acoplamiento en el puerto de conexión del altavoz y asegúrela con la tuerca suministrada con la pieza.

4 Fije el altavoz a la pared.
①Fije dos pernos de montaje a la pared.
Al instalar los pernos de montaje, tenga en cuenta la distancia entre los centros de los orificios para los pernos del armazón del altavoz y la distancia entre la tapa del altavoz y la pared.

②Utilice arandelas y tuercas para fijar el altavoz.

5 Conecte el cable de señal de audio y los cables de alimentación al altavoz.
① Afloje los pernos de ajuste situados a ambos lados del altavoz tanto como sea posible y ajuste el ángulo del altavoz tal como se indica.

② Conecte el cable de señal de audio al conector AUDIO IN, los cables de alimentación al conector de entrada de alimentación (ca de 24 V) y el cable de conexión a tierra al terminal de conexión a tierra (h).
- Fije el cable de señal de audio en el portacables para evitar que se produzcan desconexiones.
- Es necesario que la unidad esté siempre conectada a tierra.

Terminal de conexión a tierra (m)

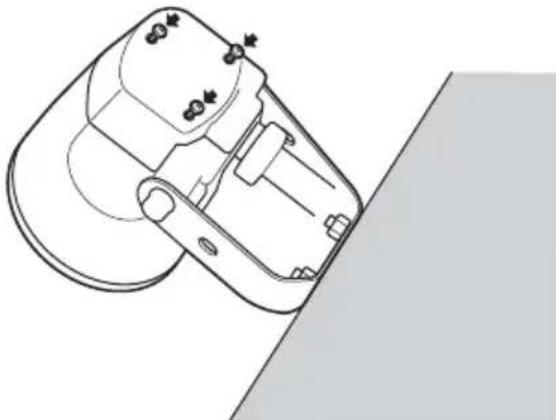

6 Instale la tapa a la parte posterior del altavoz.
①Coloque la tapa en el altavoz.

②Apriete los tornillos (3) de la tapa para asegurarla.
Asegúrese de que la tapa esté perfectamente ajustada al altavoz, sin dejar aberturas.

7 Inserte el cable de seguridad.
① Inserte el cable de seguridad en uno de los orificios del altavoz diseñados para este fin tal como se indica.
Asegúrese de utilizar uno de los cuatro orificios de seguridad para asegurar el altavoz.
Ejemplo Ejemplo

② Utilice el tornillo de montaje del cable de seguridad suministrado (M4 × 16) para asegurar el cable.

Precaución
Utilice sólo el tornillo suministrado para asegurar el cable de seguridad. Si utiliza otro, podría no obtener el soporte necesario.
8 Ajuste el ángulo del altavoz.
Tras ajustar el ángulo, apriete los pernos de ajuste situados a ambos lados del altavoz para fijarlo.
Apriete los pernos de ajuste a ambos lados de la unidad para fijar el ángulo.

Conexión del suministro eléctrico
Conecte la unidad al suministro eléctrico tal como se indica a continuación.
• C a d e 2 4 V
Conexión al suministro eléctrico de ca de 24 V
Conecte la unidad al suministro eléctrico de ca de 24 V a través del conector de entrada de alimentación posterior.
- Utilice un suministro eléctrico aislado de un suministro disponible en el mercado. El rango de voltaje aceptable es el siguiente:
Entre 21,6 V y 26,4 V
- Utilice un cable UL (VW-1 estilo 1007) para las conexiones.
- Asegúrese de conectar la unidad al terminal de conexión a tierra (m).
- A continuación, se indican los cables recomendados para conectar la unidad al suministro eléctrico.
Ubicaciones de uso/almacenamiento
Para prolongar la vida del producto, no lo utilice ni lo guarde en las siguientes ubicaciones:
- Lugares que pueden calentarse o enfriarse mucho. (Temperatura de funcionamiento:
- Lugares expuestos a la luz directa del sol durante tiempo prolongado o cerca de aparatos de calefacción.
- Lugares con mucha humedad o polvo.
- Lugares sujetos a fuertes vibraciones.
- Lugares expuestos a campos magnéticos potentes.
- Lugares cercanos a transmisores de radio o televisión que crean un fuerte campo magnético.
$$ \mathrm{de} - 2 0 ^ {\circ} \mathrm{Cy} + 5 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{Fy} + 1 2 2 ^ {\circ} \mathrm{F})) $$
Protección frente a golpes y vibraciones.
Dejar caer la unidad o exponerla a fuertes golpes podría dañarla.
Mantenimiento
Limpie la caja y los paneles suavemente con un paño seco. Para eliminar manchas persistentes, humedezca el paño ligeramente con un detergente suave y neutro y pase después un paño seco. No utilice alcohol, disolventes, bencina, insecticidas ni ninguna sustancia volátil, ya que podrían dañar el acabado y causar decoloración.
Transporte
Utilice el material de embalaje original o similar para proteger la unidad de golpes.
Especificaciones principales
Altavoz
Categoría Altavoz activo
Respuesta de frecuencia
Entre 100 Hz y 15.000 Hz
(a 5 W de salida)
Nivel de salida máximo
35 W o superior
(a 24 V de ca, entrada de
1 kHz)
Impedancia de entrada
10 kΩ o más
Relación S/R 80 dB o superior
(con ponderación A según
la norma IEC179,
1 kHz, 30 W)
Conectores de entrada
Conector AUDIO IN
(miniclavija estéreo de 3 patillas/
miniclavija de 2 patillas) (1)
Conector de entrada de alimentación de
24 V de ca (1)
Terminal de conexión a tierra (m) (1)
Entorno operativo
Temperatura Entre -20 °C y +50 °C
(-4^ + 122^)
Humedad Entre el 20% y el 80%
(sin condensación)
Entorno de almacenamiento
Temperatura Entre -20^ y +60 ^
(-4^ + 140^)
Humedad Entre el 20% y el 95%
(sin condensación)
Requisitos de alimentación y aspectos varios
General
Suministro eléctrico
$$ 24\mathrm{V} \text{ de ca}\pm 10\%,50 / 60\mathrm{Hz} $$
Consumo de corriente máximo
2,8 A o superior
(con salida máxima)
Consumo eléctrico
8 W (máx.) (24 V de ca,
1/8 W de salida sin
distorsión máxima)
Dimensiones 150 mm de diámetro
(6 pulgadas)
167 × 273 × 255 ~mm
(6^5/8× 10^3/4× 10^1/_8
pulgadas) (B/H/L)
(incluido el armazón)
Peso Aprox. 2,4 kg (5.28 libras)
(incluido el armazón)
Accesorios suministrados
Cable de seguridad (1)
Tornillo de montaje del cable de seguridad
$$ (\mathrm{M} 4 \times 1 6) (1) $$
Manual de instrucciones (1)
Libro de garantía (1)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Nota
Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA
COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS
PRESENTES O FUTURAS DEBIDO AL
FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
Inspecciones periódicas
En caso de que utilice el dispositivo durante un período de tiempo prolongado, revíselo de manera periódica para utilizarlo con seguridad.
Es posible que parezca que no presenta ningún fallo, pero puede que los componentes se hayan deteriorado con el tiempo, lo cual podría provocar un fallo de funcionamiento o un accidente.
Si desea obtener más información, póngase en contacto con el establecimiento de compra o con un distribuidor Sony autorizado.

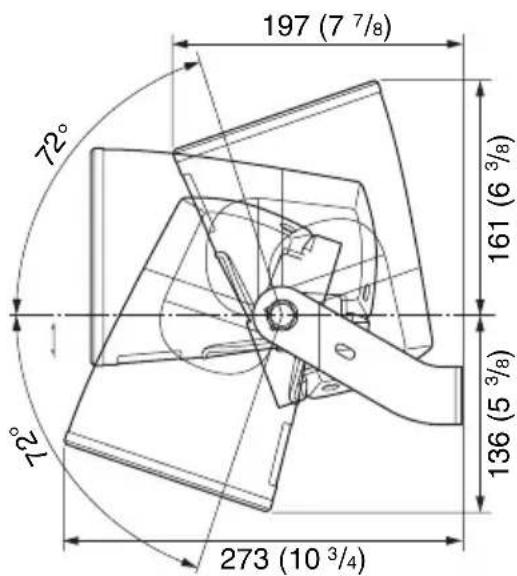

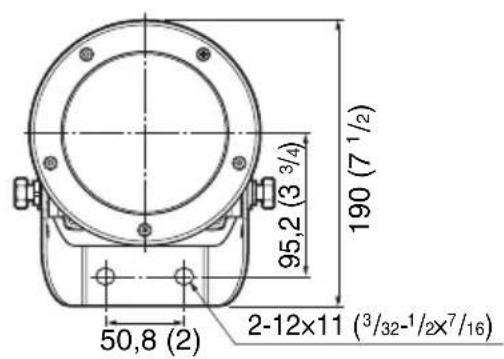

Dimensiones
(Estas dimensiones incluyen el armazón.)
