| 제품 유형 | 보안 시스템용 액티브 스피커 (증폭형 스피커) |
| 브랜드 | Sony |
| 모델 | SCA-S30 |
| 치수 (가로 x 세로 x 깊이) | 167 x 273 x 255 mm (프레임 포함) |
| 직경 | 150 mm |
| 무게 | 약 2.4 kg (프레임 포함) |
| 전원 | 24 V AC, 최대 소비 전력 8 W (출력 1/8 W 비왜곡), 최대 전류 2.8 A |
| 주파수 응답 | 100 Hz ~ 15,000 Hz (출력 5 W) |
| 최대 출력 레벨 | 35 W 이상 (입력 24 V AC, 1 kHz) |
| 입력 임피던스 | 10 kΩ 이상 |
| 신호 대 잡음비 | 80 dB 이상 (IEC179 A-가중, 1 kHz, 30 W) |
| 입력 커넥터 | 1 x AUDIO IN (3극/2극 미니 스테레오 잭), 1 x 24 V AC 전원 입력, 1 x 접지 단자 |
| 보호 등급 | IP66 (방진 및 방수) |
| 작동 온도 | -20 ~ +50 °C (-4 ~ +122 °F) |
| 작동 습도 | 20% ~ 80% (결로 없음) |
| 보관 온도 | -20 ~ +60 °C (-4 ~ +140 °F) |
| 보관 습도 | 20% ~ 95% (결로 없음) |
| 주요 기능 | 내장 증폭기, 소형 경량 디자인, 벽면 또는 기둥 장착, 각도 조절, 안전 케이블 포함 |
| 유지 관리 및 세척 | 마른 천으로 닦으십시오. 심한 오염은 중성 세제를 묻힌 천으로 닦고 건조시키십시오. 알코올, 용제 또는 휘발성 물질을 사용하지 마십시오. |
| 안전 | 안전 금속 케이블 제공, 자격을 갖춘 기술자에 의한 설치, 접지 필수, 연 1회 정기 점검 권장 |
| 예비 부품 및 수리 가능성 | 수리는 Sony 공인 대리점에 문의하십시오. 사용자가 수리할 수 있는 부품이 없습니다. |
| 제공 액세서리 | 안전 금속 케이블, M4x16 장착 나사, 사용 설명서, 보증서 |
| 보증 | Sony 제한 보증, 조건은 제공된 문서 또는 Sony 웹사이트 참조 |
자주 묻는 질문 - SCAS30 SONY
사용자 질문 SCAS30 SONY
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 스피커 무료 PDF 형식! 매뉴얼 찾기 SCAS30 - SONY 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. SCAS30 브랜드 SONY.
사용 설명서 SCAS30 SONY
본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

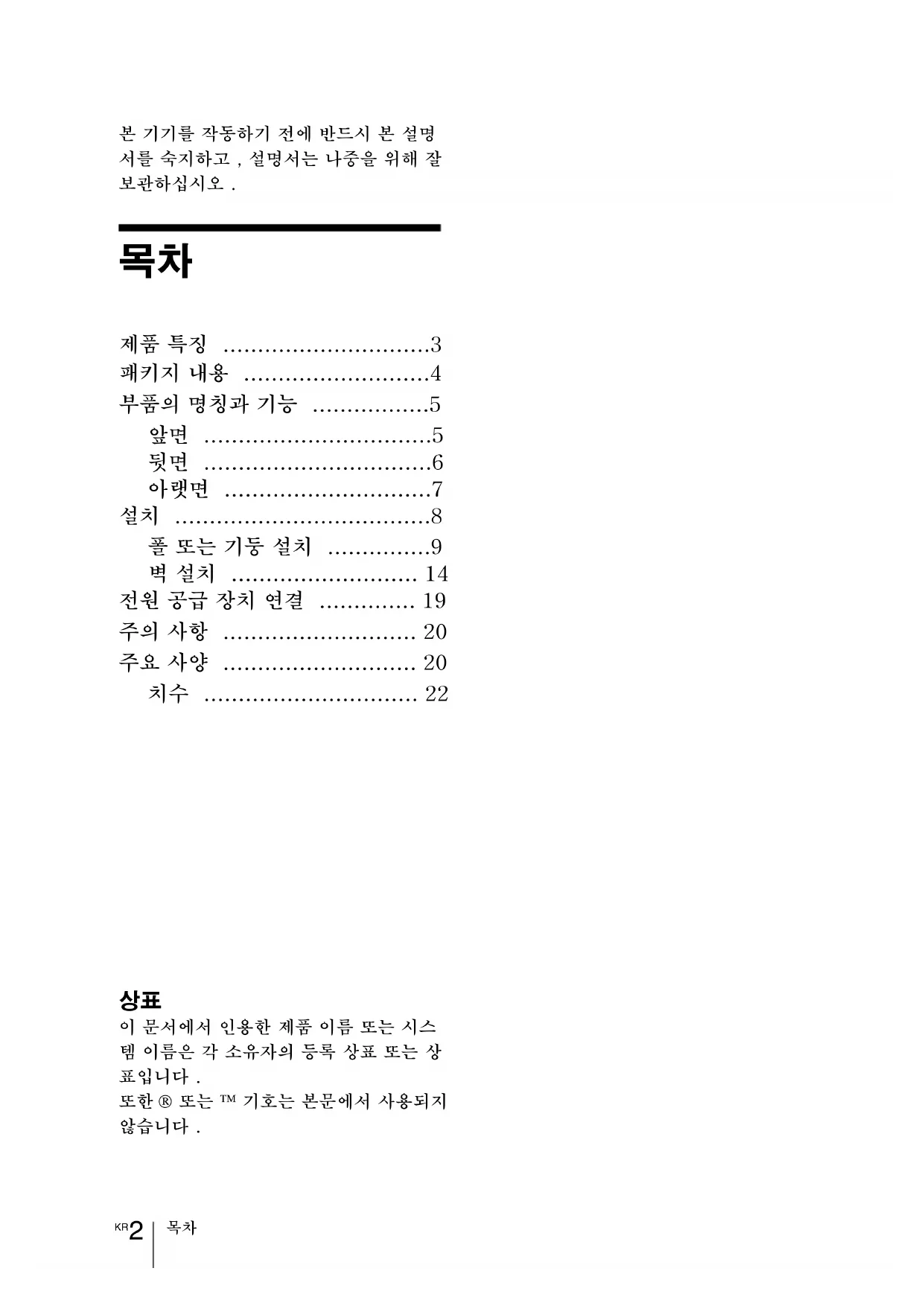

목차
제품 특징 3
패키지 내용 4
부품의 명칭과 기능 5
앞면 5
뒷면 6
아랫면 7
설치 8
풀 또는 기둥 설치 9
벽 설치 14
전원 공급 장치 연결 19
주의 사항 20
주요 사양 20
치수 22
상표
이 문서에서 인용한 제품 이름 또는 시스템 이름은 각 소유자의 등록 상표 또는 상표입니다.
또한 ® 또는 ™ 기호는 본문에서 사용되지 않습니다.
제품 특징
SCA-S30 액티브 스피커는 보안 카메라와 함께 사용할 수 있도록 만들어진 제품으로 고성능과 내구성을 고려하여 설계되었으며 다음과 같은 기능을 갖추고 있습니다.
AC24 V 호환 앱프 내장형 스피커
SCA-S30 은 AC24 V 전원을 지원하며 Sony 네트워크 카메라와 전원 통합이 가능합니다.
넓은 사운드 확산 범위
내장형 고출력 액프와 고효율 스피커가 넓은 사운드 확산 범위를 지원합니다.
작고 가벼운 디자인
가 법지만 견고한 디자인으로 설치가 쉽고 바람, 진동 또는 기타 외부 환경 조건에 대한 내구성이 뜨어납니다.
높은 신뢰성과 내구성
- 견고한 디자인으로 진동이나 온도 차가 큰 환경에서 사용할 수 있으며, 방수 기능의 튼 튼한 외관으로 다양한 장소에 설치할 수 있습니다.
• IP66 표준 준수
- 낙하를 방지하기 위한의 안전장치가 있습니다.
고품질 사운드
넓은 주파수 범위를 지원하는 회로와 스피커가 고품질 사운드 출력을 제공합니다.
간단한 설치
-프레임 부분이 기존의 부착 브라켓에 꼭 맞습니다.
-조정 볼트를 풀거나 조여서 스피커 각도를 쉽게 조정할 수 있습니다.
□□□ □□
패키지에 다음과 같은 항목이 포함되어 있는지 확인하십시오. 빠진 항목이 있을 경우 지역 Sony 대리점에 문의하십시오.
•스피커 본체 (1)
·안전 와이어 로프 (1)
-안전 와이어 로프 부착 나사 (M4 × 16) (1)
·사용 설명서(1)
·품질 보증서 (1)
□□
-스피커 고정을 위한 풀 장착 어댑터 브라켓 (Videolarm 사의 APM3 등), 메탈 밴딩, 케이블 배관 및 커플링 (연결 파이프) 등의 추가 항목은 제공되지 않습니다. 추가 항 목은 고객이 별도로 구매해야 합니다.
•이 패키지에는 추가적인 설명서가 포함되어 있을 수 있습니다.
-나중에 제품을 운반하거나 배송할 때 사용할 수 있도록 상자와 포장제 들을 보관해 두십시오.
부품의 명칭과 기능
앞면
1 앞 패널
여기에서 소리가 나います.
2덮개
케이블 연결부를 덮어 보호합니다.
덮개가 분리되지 않도록 잠가 두십시오.
3프레임
스피커를 벽 또는 풀에 설치할 때 사용합니다.
스피커를 고정하려면 부착 브라켓 (미제공)과 함께 제공된 나사를 사용하십시오.
4조정 볼트
스피커의 각도를 조정합니다.
각도를 고정하려면 볼트를 잠Gb니다.
5안전 와이어 로프 구멍
안전 와이어 로프를 집어넣는 구멍입니다.
스피커의 낙하를 방지하려면 항상 안전 와이어 로프를 부착하십시오.(12 페이지 참조)
뒷면
①오디오 입력 커넥터 (3 극 미니 스테레오 / 2 극 미니 플러그)
라인 (LINE) 입력 커넥터입니다.
3 극 미니 스테레오 단자를 지원하지만,스테레오 입력은 모노로 출력됩니다.
②전원 입력 커넥터 (AC24 V)
AC24 V 전원 공급 장치를 연결합니다.
3접지 터미널(ふ)
스피커 본체를 접지할 때 사용합니다.항상 스피커 본체를 접지하십시오.
4안전 와이어 로프 구멍
안전 와이어 로프를 집어넣는 구멍입니다.
스피커의 낙하를 방지하려면 항상 안전 와이어 로프를 부착하십시오.(12 페이지 참조)

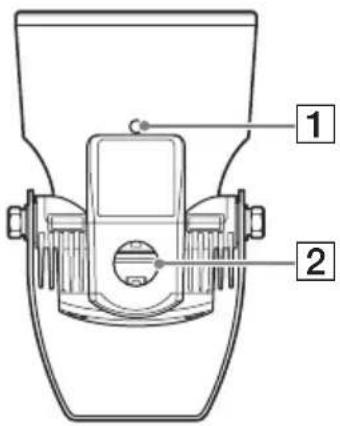

아랫면
전원이 공급되면 녹색 불이 켜집니다.
2연결 포트(연결 파이프용)NPT 3/4
케이블 배관 및 커플링 (연결 파이프) 을 연결합니다.
설치
경고
- 스피커 본체를 천장이나 높은 곳에 설치할 경우 자격이 있는 기술자에게 연락하십시오.
- 스피커 본체를 높은 곳에 설치할 경우 스피커 본체와 설치용 부품의 무게를 견딜 수 있는지 확인하고 확실히 고정하십시오. 그렇지 않으면 부상의 위험이 있습니다.
-스피커의 낙하를 방지하려면 항상 안전 와이어 로프를 부착하십시오.
-스피커 본체를 높은 곳에 설치한 경우 일 년에 한 번씩 설치 상태를 점검하고 느슨해진 고정 부위가 없는지 확인하십시오. 설치 장소에 따라 점검 횟수를 늘리십시오.
이 제품은 분진 및 물튀김에 대한 국제 안전 규격 IEC60529 IP66 을 준수하므로 다량의 분진이 발생하거나 물이 튀는 장소에서 사용할 수 있습니다.
IP 다음의 숫자로 표시된 방진 및 방수 성능은 아래와 같습니다.
방진
IP6_ 방진.
정의
분진 유입 방지.
물튀김 방수
IP_6 물튀김 방수.
정의
스피커로 어느 방향에서 물이 튀어도 악영향이 없어야 합니다.
주의
스피커를 뒤집어서 설치하는 것은 방수 성능 (IP66 표준) 이 저하되므로 권장하지 않습니다.
폴 또는 기둥 설치
스피커 본체를 폴 또는 기둥에 설치하려면 폴 장착 어댑터 브라켓을 사용하십시오.
폴 장착 어댑터 브라켓, 메탈 밴딩, 케이블 배관, 커플링, 너트, 오디오 신호 케이블 및 전원 케이블은 제공되지 않습니다. 추가 항목은 고객이 별도로 구매해야 합니다.
1 폴 장착 어댑터 브라켓을 폴 또는 기둥에 고정하려면 메탈 밴딩을 사용하십시오.
2 스피커 뒷면의 덮개를 떼어 냉니다.
참고
-나사를 풀어도 나사는 덮게에서 빼지지 않게 되어 있습니다.
• 덮개는 꼬인 코드로 스피커에 연결되어 있습니다.

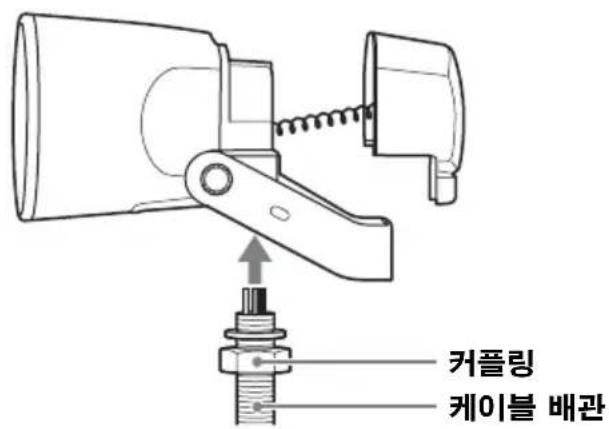

3 오디오 신호 케이블과 전원 케이블을 케이블 배관을 따라 집어넣고, 커플링을 부착합니다.

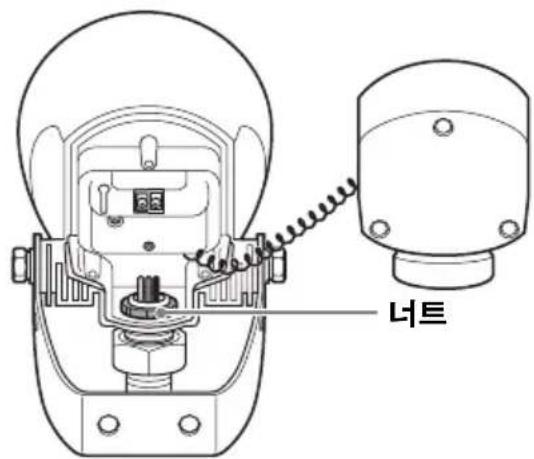

4 커플링을 스피키의 연결 포트에 집어넣고 커플링과 함께 제공된 너트로 고정합니다.

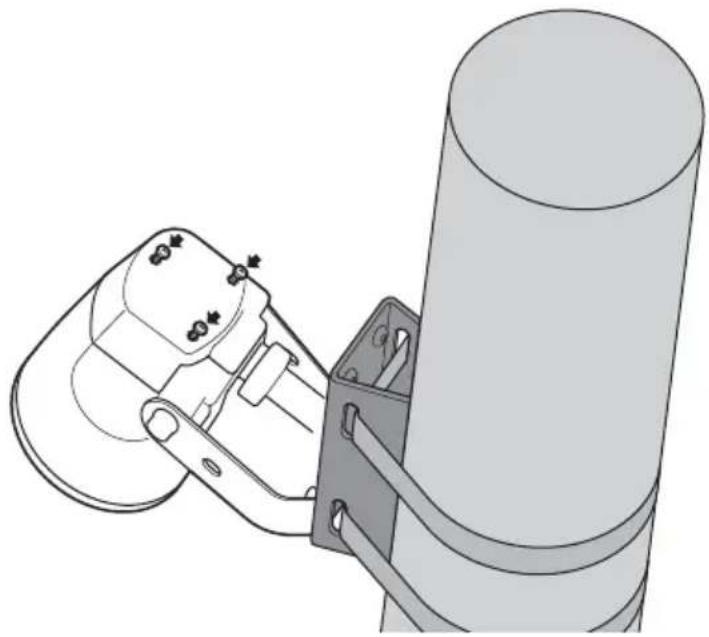

5 폴 장착 어댑터 브라켓과 함께 제공된 너트와 볼트를 사용하여 스피커를 브라켓에 고정합니다.
6 오디오 신호 케이블과 전원 케이블을 스피커에 연결합니다.
①스피커 왼쪽과 오른쪽의 조정 볼트를 최대한 풀고 보기와 같이 스피커의 각도를 조정합니다.
② 오디오 신호 케이블을 오디오 입력 커넥터에 연결하고, 전원 케이블을 전원 입력 커넥터 (AC24 V) 에 연결한 다음 접지 와이어를 접지 터미널(%) 에 연결합니다.
·오디오 신호 케이블 연결이 해제되지 않도록 케이블 홀더에 고정하십시오.
-스피커 본체를 항상 접지하십시오.
7 이 덮개를 스피커 뒷면에 부착합니다.
②덮개 나사 (3) 를 조여 덮개를 고정합니다.
덮개가 빈틈없이 스피커에 제대로 장착되었는지 확인하십시오.
①보기와 같이 안전 와이어 로프를 스피커의 안전 와이어 로프 구멍에 집어넣습니다.
네 개중 하나의 와이어 로프 구멍을 사용하여 스피커를 고정하십시오.
예
②제공된 안전 와이어 로프 부착 나사 (M4×16)를 사용하여 로프를 고정하십시오.
주의
안전 와이어 로프는 제공된 나사만을 사용하여 고정하십시오.제공된 나사 이외의 나 사를 사용할 경우 충분한 지지력을 발휘하지 못할 수 있습니다.

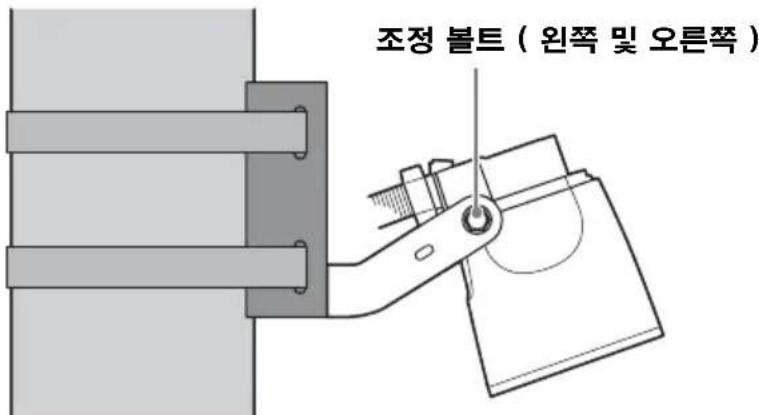

9 스피커의 각도를 조정합니다.
각도를 조정한 다음,스피커 왼쪽과 오른쪽의 조정 볼트를 조여 각도를 고정합니다.
왼쪽과 오른쪽의 조정 볼트를 조여 고정합니다.
케이블 배관, 커플링, 너트, 오디오 신호 케이블 및 전원 케이블은 제공되지 않습니다. 추가 항목은 고객이 별도로 구매해야 합니다.
1 스피커 뒷면의 덮개를 제거합니다.
참고
-나사를 풀어도 나사는 덧게에서 빼지지 않게 되어 있습니다.
• 덮개는 꼬인 코드로 스피커에 연결되어 있습니다.

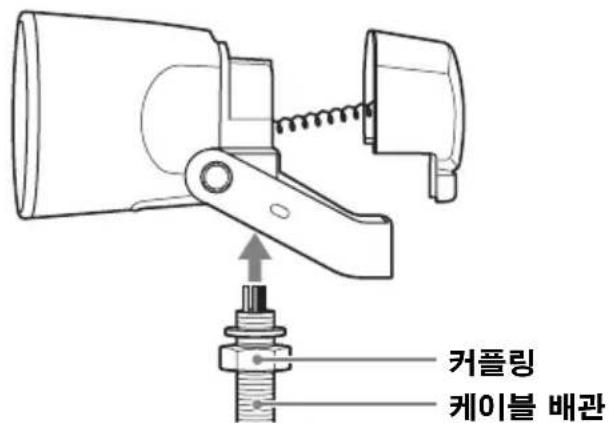

2 오디오 신호 케이블과 전원 케이블을 케이블 배관을 따라 집어넣고, 커플링을 부착합니다.
3 커플링을 스피커의 연결 포트에 집어넣고 커플링과 함께 제공된 너트로 고정합니다.
4 스피커를 벽에 고정합니다.
①2 개의 부착 볼트를 벽에 고정합니다.
부착 볼트를 설치할 때는 스피커 프레임의 볼트 구멍 중심 사이의 거리와 스피커 덮개와 벽의 거리를 고려하십시오.
②와셔와 너트를 사용하여 스피커를 고정합니다.
5 오디오 신호 케이블과 전원 케이블을 스피커에 연결합니다.
①스피커 왼쪽과 오른쪽의 조정 볼트를 최대한 풀고 보기와 같이 스피커의 각도를 조정합니다.
② 오디오 신호 케이블을 오디오 입력 커넥터에 연결하고, 전원 케이블을 전원 입력 커넥터 (AC24 V) 에 연결한 다음 접지 와이어를 접지 터미널(%)에 연결합니다.
-오디오 신호 케이블 연결이 해제되지 않도록 케이블 홀더에 고정하십시오.
-스피커 본체를 항상 접지하십시오.
6 이 덮개를 스피커 뒷면에 부착합니다.
①스피커에 덮개를 부착합니다.
②덮개 나사 (3) 를 조여 덮개를 고정합니다.
덮개가 빈틈없이 스피커에 제대로 장착되었는지 확인하십시오.
①보기와 같이 안전 와이어 로프를 스피커의 안전 와이어 로프 구멍에 집어넣습니다.
네 개중 하나의 와이어 로프 구멍을 사용하여 스피커를 고정하십시오.
예
②제공된 안전 와이어 로프 장착 나사 (M4×16)를 사용하여 로프를 고정하십시오.
주의
안전 와이어 로프는 제공된 나사만을 사용하여 고정하십시오.제공된 나사 이외의 나사를 사용할 경우 충분한 지지력을 발휘하지 못할 수 있습니다.
8 스피커의 각도를 조정합니다.
각도를 조정한 다음,스피커 왼쪽과 오른쪽의 조정 볼트를 조여 각도를 고정합니다.
왼쪽과 오른쪽의 조정 볼트를 조여 고정합니다.
다음과 같이 스피커 본체에 전원을 공급합니다.
- AC24 V
AC24 V 전원 공급 장치 연결
뒷면의 전원 입력 커넥터를 통해 AC24 V 전원 공급 장치에 연결합니다.
- 상용 전원으로부터 절연된 전원을 사용하십시오. 허용 전압 범위는 다음과 같습니다.
21.6 V \~ 26.4 V
-연결은 UL 케이블 (VW-1 스타일 1007) 을 사용하십시오.
-스피커 본체를 접지 터미널 (m) 에 접지하십시오.
-스피커 본체를 전원 공급 장치에 연결할 때 권장되는 케이블은 다음과 같습니다.
| 케이블 (AWG) # | 24 #22 #20 #1 | 8 #16 | |||
| 최대 케이블 길이 | 7 | m | 1 | 1 |
m
주의 사항
사용 / 보관 환경
제품의 수명을 연장하려면 다음과 같은 환경에서 사용하거나 보관하지 않아야 합니다.
- 극도로 뜨겁거나 차가워질 수 있는 환경
( 작동 온도 : -20 °C \~ +50 °C)
-직사광선에 장시간 노출되는 환경 및 난방 기기가 가까이 있는 환경 - 습도가 높거나 먼지가 많은 환경
- 진동이 심한 환경
-강력한 자기장이 흐르는 환경 - 강한 자기장을 만드는 라디오 또는 TV 수신기와 가까운 환경
총격이나 진동으로부터 보호하십시오.
기기를 떨어뜨리거나 강한 충격을 가하면 기기가 손상될 수 있습니다.
유지보수
청소 시에는 캐비닛과 패널을 마른 천으로 가 Bound게 닭으십시오. 오래된 얼룩을 제거 하려면 중성 세제를 문힌 천으로 가 Bound게 닭은 후 마른 천으로 닭으십시오. 세척용 알코올, 솔벤트, 벤진, 살충제 또는 기타 휘발성 물질은 표면에 손상을 입히고 변색을 초래할 수 있으므로 사용하지 마십시오.
운반
기기를 충격으로부터 보호할 수 있도록 원래 포장재 또는 그와 유사한 포장재를 사용하십시오.
주요 사양
스피커
형식 액티브 스피커
주파수 응답 100 Hz \~ 15,000 Hz (5 W 출력 시)
최대 출력 35 W 이상 (AC24 V, 1 kHz 입력 시 )
입력 임피던스 10 kΩ 이상
신호대잡음비 80 dB 이상
(3 극 미니 스테레오 / 2 극 미니 플러그) (1)
전원 입력 커넥터 AC24 V(1)
접지 터미널 (m)(1)
작동 환경
온도 -20^ +50^
습도 20% \~ 80% ( 물방울 맺힘 없음 )
보관 환경
온도 -20^ +60^
습도 20% \~ 95% (물방울 맺힘 없음)
전원 및 기타 요구 조건
일반
전원 공급 장치 AC24 V ± 10%, 50/60 Hz
최대 소비 전류 2.8 A 이상 ( 최대 출력 시 )
소비 전력 8 W 이하
(AC24 V, 무왜율
최대 출력의
1/8 W)
치수 직경 150 mm
167 × 273 × 255 ~mm
(폭×높이×깊이)
(프레임 포함)
무게 약 2.4 kg
(프레임 포함)
제공 액세서리
안전 와이어 로프 (1)
안전 와이어 로프 부착 나사 (M4 × 16)(1)
사용 설명서 (1)
보증서 (1)
디자인과 사양은 사전 통지 없이 변경될 수 있습니다.
주의
사용 전에는 항상 정상적으로 작동하는 지 확인하십시오.
SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.
정기점검 권장
이 장치를 장기간 사용하는 경우 안전한 사용을 위해 정기적으로 점검을 받으십시오.
문제가 없는 것으로 나타날 수 있지만 시간이 지나면서 부품의 성능이 저하되어 오작동을 일으키거나 고장이 날 수 있습니다.
자세한 내용은 구입한 매장 또는 Sony 공인 대리점에 문의하십시오.

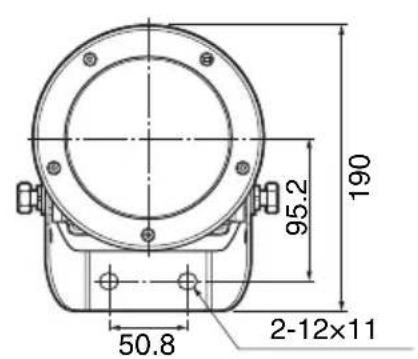

치수
(프레임이 포함된 크기입니다.)
단위: mm
